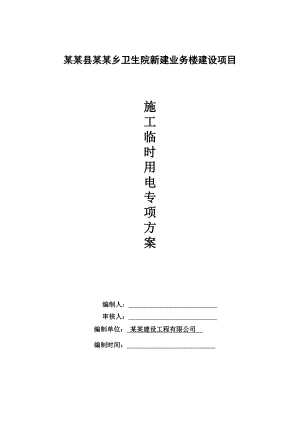

某某县某某乡卫生院新建业务楼建设项目施工临时用电专项方案编制人： 审核人： 编制单位： 某某建设工程有限公司 编制时间： 目 录一.工程概况二.编制依据三.主要施工机械配置四.临时用电平面布置五、负载计算与复核5.1总用电量的计算与复核5.2工地临时供电计算书5.2.1用电量计算5.2.2变压器容量计算5.2.3总配电箱导线截面计算5.2.4各分配电箱导线截面计算5.2.5配电系统布置六、安全用电技术要求6.1用电设备的接地与防雷6.2 配电房及配电箱设置要求6.3移动电具的安全使用七.安全用电技术措施八.电工安全技术交底九.电气防火技术措施十.标准电气接线系统图10.1 TNS系统示意图10.2 TNS系统接线示意图10.3 分配电箱至设备接线示意图10.4 零线重复接地示意图10.5 用电设备接零保护示意图10.6漏电保护器的接线方法10.6.1. 单相漏电保护器的接线方法10.6.2. TN-S系统三相（380/220）二极漏电保护器的接线方法10.6.3. TN-S系统三相（380/220）三极漏电保护器的接线方法10.6.4. TN-S系统三相（380/220）四极漏电保护器的接线方法10.6.5. TT系统三相（380/220）二极漏电保护器的接线方法10.6.6. TT系统三相（380/220）三极漏电保护器的接线方法10.6.7.TT系统三相（380/220）四极漏电保护器的接线方法十一. 电气系统接线图十二.施工临时用电平面布置图一.工程概况本工程为某某县某某乡卫生院新建业务楼建设项目，建设地点位于某某县某某乡，框架结构，建筑层数为3层。施工周期为200日历天。二.编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社三.主要施工机械配置本工程主要施工机械配置序号工 具 名 称功率（KW）数量（台）总功率（KW）使用部位1对焊机1001100基础、结构2电焊机25125施工全过程3搅拌机3.5210施工全过程4钢筋弯曲机515基础、结构5钢筋切断机5.515.5基础、结构6木工圆盘锯313施工全过程7钢筋调直机414施工全过程8震动机326基础、结构9立式打夯机1.111.1基础10塔式起重机11照明11515施工全过程12龙门吊5.5211主体施工合计190.3 注：工具数量按实际情况可作适当调整。四.临时用电平面布置：根据本工程的实际施工条件及各种施工机械设备的用电需求，现场的临时用电将按下列计划进行布置：（1） 、根据业主提供的电源，设置总配电箱（总-1）一个。（2）、按照不同的区域和设备，总配电箱（总-1）下设5个二级分配电箱，各二级分配电箱的主要用途见下表：序号配电箱分编号位置主要供电对象1分-1钢筋加工棚对焊机、切断机、弯曲机、调直机、照明2分-2木工棚木工圆盘锯、照明3分-31#搅拌棚搅拌机、照明4分-32#搅拌棚搅拌机、照明7分-41#龙门吊龙门吊及照明8分-42#龙门吊龙门吊及照明10分-5移动配电箱振动器及照明（3）、现场施工用电线路采用三相五线制绝缘电缆，沿建筑物四周架空及埋地设置，当电缆经过主要路口时，用套管上回填黄沙浇捣砼保护处理。同时在建筑物顶部及塔机上设置投光灯，用于夜间施工照明。（4）、各配电箱平面分布详见施工临时用电平面布置图。施工临时用电平面布置只画出示意图。五、负载计算与复核5.1总用电量的计算与复核（1）、拟由业主提供的专供本工程施工用电的功率为350KVA。（2）、根据本工程施工的特点，确定基础和主体结构施工阶段的用电量为最大。施工用电按最大用电量配置。（3）、本工程用电量计算按基础和主体结构施工阶段进行考虑，其他施工阶段的用电量不作计算。（4）、将本工程最大用电量与业主提供的用电总功率进行复核。5.2工地临时供电计算书5.2.1用电量计算（1）、工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0； 本例计算中K1= 0.7；5.2.2变压器容量计算（1）变压器容量计算公式如下： P0=1.02P/cos=1.2P 其中 P0 变压器容量 (kVA)； 1.02 功率损失系数； cos 用电设备功率因素，本建筑工地取0.85。 经过计算得到 P0 = 1.2×241.4=289.68kVA。（2）业主提供的电源容量为350KVA，能满足现场施工用电要求。5.2.3总配电箱导线截面计算（1）按导线的允许电流选择： 三相四线制低压线路上的电流可以按照下式计算： 其中 Il 线路工作电流值(A)； Ul 线路工作电压值(V),三相四线制低压时取380V。 经过计算得到 Il = 2×388.92 =777.84A。 电线截面积为：BV型铝芯塑料线 150mm2铝芯电缆1509570（mm2）5.2.4各分配电箱导线截面计算总配电箱（总-1）下设10个二级分配电箱，各二级分配电箱的的配电导线截面分别计算如下：序号分配电箱编号主要供电对象容量（KW）电流（A）导线截面（）1分-1对焊机、切断机、弯曲机、调直机、照明140280502分-2木工圆盘锯、照明1020353分-31#搅拌机、照明1020354分-32#搅拌机、照明1020357分-4龙门吊及照明1020358分-4龙门吊及照明10203510分-5振动器及照明1530355.2.5配电系统布置1、电气装置选择（1） 设总自动开关及分路自动空气开关等保护装置，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10新。（2） 每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。（3） 总配电柜装设一块0600V的电流表。（4） 照明和动力合用配电箱，但照明与动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。 2、配电系统的保护装置（1） 整个系统采用TN-S三相五线制保护接零系统。在总配电柜处及分箱处做重复接地。接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线，敷设方式为直埋。所有用电设备及配电箱均做保护接零。（2） 采用保护接零的同时还需设置漏电保护器，实行配电柜、分配电箱、开关箱三级配电两级保护。总箱选用DZ15LE400/430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间小于0.1s，一级配电箱额定漏电动作电流不大于1000mA,额定漏电动作时间小于0.1s。六、安全用电技术要求6.1用电设备的接地与防雷（1）按有关规定，在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。（4）施工现场的电力系统严禁利用大地作相线或零线。（5）保护零线不得装设开关或熔断器。（6）保护零线应单独敷设，不作它用。重复接地线应与保护零线相连接。（7）保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求。保护零线架空敷设的间距大于12m时，保护零线选择10mm2的绝缘铜线。（8）与电气设备相连接的保护零线应为截面2.5mm2的绝缘不小于多股铜线。保护零线的统一标志为绿/黄双色线。在任何情况下不准使用绿/黄双色线作负荷线。（9）正常情况时，下列电气设备不带电的外露导电部分，应作保护接零：1）电机、变压器、电器、照明器具及手持电动工具等的金属外壳；2）电气设备传动装置的金属部件；3）配电屏与控制屏的金属框架；4）室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门。（10）护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。（11）保护零线每一重复接地装置的接地电阻值应不大于10。（12）不得用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或圆钢。 （13）手持式用电设备的保护零线，应在绝缘良好的多股铜线橡皮电缆内。其截面不得小于1.5mm2，其蕊线颜色为绿/黄双色。（14）施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。6.2 配电房及配电箱设置要求（1）配电房的天棚距地面不低于3米，门应向外开，并配锁。（2）配电屏正面的操作通道宽度不小于1.5米，配电箱和开关箱应有足够工人同时工作的空间。（3）总配电室的建筑材料必须采用三级防火材料，室内应配置砂箱和绝缘灭火器。（4）总配电屏应装设短路过负荷保护装置和漏电保护器，并应装设有功、无功电度表，分路装设电流、电压表。（5）总配电屏两端应与重复按地线及保护零线做电气连接，配电箱开关棚内的工作零线应通过按线端予以连接，并应与保护零线接线端子板分设。（6）配电箱开关箱的金属体，金属电器安装板以及箱内电器的不应带是金属底座外壳等必须作保护接零，保护接零应通过接线端子板连接。（7）配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装在坚固的支架上，且下底与地面的垂直距离负大于0.6M，小于1.5M，固定式配电箱的下底与地面的垂直距离应大于1.3M，小于1.5M。（8）配电箱、配电室、开关箱均必须防雨、防尘。6.3移动电具的安全使用（1）电钻；使用电钻工作时，用手提着，抓的很紧，手心又出汗，因此一触电往往很危险的，为了确保电钻的使用安全，除了外壳接地加强检查外，在使用中还要戴好橡胶手套，两脚站在绝缘垫上或穿绝缘鞋，以确保安全。必须严格遵守各项规定，切不可大意。但使用1：1隔离变压器或36伏及以下的电钻时，金属外壳可不接地，并可不戴橡胶手套。（2）电钻使用前应检查引线.插头是否完整无损，通电后可用检验笔检查一下电钻是否漏电。调换钻头时，必须将插头拔去。工作时如发现电钻麻电，应立即切断电源，进行检查，测量绝缘。（3）不准将220伏普通电灯作为手提照明使用，或随便拖来拖去使用，特别注意不要用螺丝灯头。因绝缘电线经常移动，不断的受到磨损，甚至受到潮湿.高热等原因很容易造成触电。（4）对于移动电具，各单位应建立专人保管，定期检查和借用发放制度。移动电具的引线及插头都应完整无损。引线必须采用三芯坚韧橡皮包线或塑料护套软线，引线不得有接头，电具的金属外壳应可靠接地，三芯，四芯线的绿/黄组合线作接地用，接地必须正确无误，防止外壳带电。严禁引线二头都装插头。严禁直接将线头插入插座内用电。七.安全用电技术措施（1）配电间应起到通风的作用，并做好各项安全防护工作，提高防护意识。做到五防一通，即：防水.防火.防雨.防漏.防动物，通风。（2）架空线路应全部用绝缘铜线，且线路的档距不得大于35m。禁止使用无任何绝缘材料的裸线。支撑电线所用的混凝土杆不得有露筋.环向裂纹和扭曲现象产生，木杆不得腐朽，且必须进行埋置，埋置的深度一般为杆长的1/10加0.6m，如在立杆下方的土质较松软，立杆埋置的深度就相应加大或用卡盘等加固。（3）室外的电线严禁在地平面上设置，必须直接埋入地下敷设，电线敷设的深度应大于0.6m，并应在未覆盖电线上下各均匀的铺设不下于50mm厚的细黄砂，而后用30mm厚的砼板覆盖作为保护层。（4）每一组接地装置的连接线应采用二根以上导体，在不同的地点与接地装置做电气连接，严禁采用铝导线做接地或地下接地线，垂直接地体宜采用角钢.钢管.圆钢.也不宜采用螺纹钢材，且接地电阻不大于4欧姆。（5）施工现场内所有的用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。（6）移动式发电机供电的用电设备，其金属外壳或底座，应与发电机电源的接地装置有可靠的电气连接。（7）在潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封。（8）配电箱.开关箱应装设在干燥.通风及常温场所，不得装设在有严重损伤作用的瓦斯.烟火.蒸汽.液体及其它有害介质中，不得装设在易受外来固体的撞击.强烈振动。（9）配电间.开关箱内的电器必须可靠完好，严禁使用破损.不合格的电器。开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。（10）每一台专用用电设备都有各自专用的开关箱，必须实行“一机、一闸、一箱、一保护”制，严禁用同一个开关电器直接控制二台及二台以上用电设备。（11）配电箱.开关箱中导电的进线口和出线口应设在箱体的下底面，严禁设在箱体的上部顶面.侧面.后面.或箱门处。进.出线应加护套分路成束，并做防水弯，导线束不得与箱体进.出口直接触。（12）焊接机械应放置在防雨和通风良好的地方，焊接现场严禁堆放易燃易爆物品。（13）在绑扎钢筋和浇捣混凝土时，要随时对施工现场内的所有电线进行严格的检查，检查是否有破损情况，以防漏电，杜绝事故的发生。（14）施工现场的电器线路在修理时，必须及时关闭总电源，并挂上警告牌以示注意。（15）施工现场内的机电设备必须有专人进行操作，操作时必须严格遵守操作规程。特殊工种，如电焊工.电工等人员必须持证上岗，非专业人员严禁乱动用电器具，电器控制必须有防雨淋设施。（16）凡进入施工现场内使用的手持式电动工具，必须符合现行国家标准.专业标准和安全技术规程，且有产品合格证和使用说明书。（17）现场内的一切照明设备的质量必须符合有关标准和现行规范的规定，不得使用无绝缘.老化或破损的器具几器材。（18）施工现场的临时用电必须符合部标JGJ46-88、市建委458号文件中的文明施工现场电气安全管理规定及上海市供电局上海市地区低压用户电气装置规程要求执行，并严格按照建筑施工安全检查标准JGJ55-99中施工安全用电3.0.8表中所列出的各项措施执行。（19）工程施工前必须对各管理人员和工人进行技术交底，加强安全用电意识，按图施工，如有变动，应及时通知。八.电工安全技术交底（1）所有绝缘.检查具应妥善保管，并定期检查.检验。（2）施工现场用高低压设备及线路，按照施工设计及有关电气安全技术规程安装和拆除。（3）线路上严禁带负荷接电或断电，并禁止带电操作。（4）现场所用各种电线检查不准有老化，破皮漏电现象。（5）有人触电，立即切断电源进行急救：电气着火，应立即将有关电源切断，使用二氧化碳或干砂灭火。（6）电气设备所用保险丝和额定电流应于其负荷容量相适应。禁止使用其他金属代替保险丝。（7）严禁使用碘钨灯和家用电加热器取暖.烧水.。（8）电工有权拒绝执行违反电气安全规程的指令.有权制止违反用电安全的行为。（9）各类用电人员应做到掌握安全用电基本知识和所有设备的性能。使用设备前，必须按规定穿戴和配备好相应的劳防用品，并检查电气装置和保护设施是否完好，严禁设备带“病”运转。停用的设备必须拉闸断电，锁好开关箱。负责保护所用设备的负荷线，保护零线和开关箱。发现问题及时报告解决。搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。九.电气防火技术措施（1）电气设备或线路发生火警时，应首先切断电源，在未切断电源之前，不得使身体接触导线或电气设备。也不得用水或泡沫灭火机进行灭火。（2）电气设备所用熔断器的额定电流与其负荷容量相适应，熔断器的熔体更换时，严禁用不符合原规格的熔体代替。（3）配电室的建筑物和构筑物的耐火等级应不低于3级，室内应配置砂箱和绝缘灭火机。（4）焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃、易爆物品。（5）悬挂镇流器不得安装在易燃的结构物上。（6）在易燃、易爆、有腐蚀性气体的场所应采用防爆型低压电器。（7）电气设备应定期检查，接线柱和螺栓应无松动，接触严密，防止因接触不良引起发热。（8）经常过负荷的线路、易燃易爆物邻近的线路、照明线路，必须有过负荷保护。十.标准电气接线系统图10.1 TNS系统示意图10.2 TNS系统接线示意图10.3 分配电箱至设备接线示意图10.4 零线重复接地示意图10.5 用电设备接零保护示意图10.6漏电保护器的接线方法10.6.1. 单相漏电保护器的接线方法TFQ10.6.2. TN-S系统三相（380/220）二极漏电保护器的接线方法PE2FQM110.6.3. TN-S系统三相（380/220）三极漏电保护器的接线方法PEMFQ2110.6.4. TN-S系统三相（380/220）四极漏电保护器的接线方法MFQ21HPE10.6.5. TT系统三相（380/220）二极漏电保护器的接线方法FQM3110.6.6. TT系统三相（380/220）三极漏电保护器的接线方法13MFQ10.6.7.TT系统三相（380/220）四极漏电保护器的接线方法13HMFQ注：L1、L2、L3相线；N工作零线；PE保护零线；1工作接地；2重复接地；3保护接地；M电动机；H灯；FQ漏电保护器T隔离变压器
