落地式双排脚手架施工方案.doc

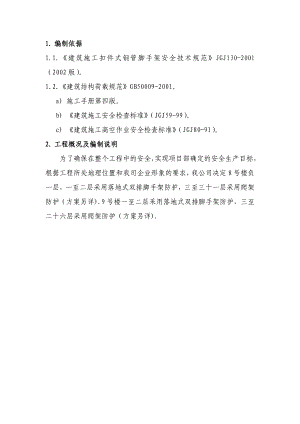

1. 编制依据1.1.建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（2002版）。1.2.建筑结构荷载规范GB50009-2001。a) 施工手册第四版。b) 建筑施工安全检查标准（JGJ59-99）。c) 建筑施工高空作业安全检查标准（JGJ80-91）。2. 工程概况及编制说明为了确保在整个工程中的安全，实现项目部确定的安全生产目标，根据工程所处地理位置和我司企业形象的要求，我公司决定8号楼负一层，一至二层采用落地式双排脚手架防护，三至三十一层采用爬架防护（方案另详).9号楼一至二层采用落地式双排脚手架防护，三至二十六层采用爬架防护（方案另详).2.1工程概况： 工程名称南川花山怡园（8、9号楼及地下室）总建筑面积49597.04 m2商业面积6006.55住宅面积43590.49m2层数8号楼31层层高负一层、首层、二层4.2m面积3994.96m2总高度95.4m±0.000m绝对标高539.30m标准层3m面积892.4m29号楼26层层高首层、二层3.9m面积2481.6m2总高度79.95m±0.000m绝对标高539.30m标准层3.0m面积711.93m2建筑耐火等级一级屋面防水等级二级抗震设防烈度6度地下室防水工程防水等级二级抗渗等级0.6MPa2.2编制说明:为了确保在整个工程中的安全，实现项目部确定的安全生产目标，根据工程所处地理位置和我司企业形象的要求，我公司决定8号楼负一层，一至二层采用落地式双排脚手架防护，三至三十一层采用爬架防护（方案另详).9号楼一至二层采用落地式双排脚手架防护，五至二十六层采用爬架防护（方案另详).3.落地式双排脚手架3.1、落地式双排脚手架搭设方法3.1.1落地脚手架搭设之前根据架子搭设高度，必须作好基础处理。回填土必须夯实整平之后，在立杆下面纵向铺设50mm×100mm通长木枋。立杆必须与木枋（基层）接触良好，不得悬空。3.1.2外立杆离建筑物外边间距为135cm，立杆接长必须采用对接扣件连接，接头交错布置，相邻立杆接头不能设置在同步或同跨内，且相邻两个接头位置错开必须大于500mm，接头中点至主节点不宜大于步距的1/3，立杆垂直偏差控制在1/400以内。立杆纵向间距为1.8米.3.1.3里排立柱离墙面距离35cm ，小横杆里端距墙面20cm，外端伸出大横杆外边10cm。3.1.4钢管架两相邻立柱接头相互错开。杆件端应伸出扣件3cm以上，防止滑脱。3.1.5大横杆:大横杆应设置在立杆的内侧，垂直步距为1.8m，并在立杆上两大横杆之间增加一道大横杆，此道大横杆距第一道杆0.9m，以满足使用安全和方便防护架进行封闭。大横杆可采用对接连接，也可采用搭接，采用对接时，两根相邻横杆不能在同步或同跨内设置接头，且接头位置在水平、垂直方向错开必须大于500mm采用搭接时，搭接长度大于1.0m，应等距设置3个旋转扣件固定，端部扣件盖板边缘至搭接水平杆的端部的距离大于100mm。3.1.6小横杆：在底层的小横杆按水平间距1.8m进行布置，并设置在大横杆与立杆的交点处，小横杆伸出防护架外侧的长度严格控制在100m，以保证防护架的美观。3.1.7脚手架四面设置剪刀撑，剪刀撑采用连续设置，跨越立杆的根数宜为3根，与地面的夹角必须控制在4560度之间。剪刀撑设在架子外侧，剪刀撑一端扣在立柱上，另一端扣在小横杆伸出部份上，可避免将钢管扭弯，才能保证整体稳定性。3.1.8扣件安装：对接扣件的开口不得朝下。拧紧螺栓时，应将螺栓根部放下，然后拧紧，扭矩应达到40N.m65N.m。螺栓丝杆应外露23丝为宜。3.1.9竖向封闭：保证防护架高出作业面1.5m以上，防护架搭设完一层，就应立即铺设防护网。应在外侧立杆的内侧(或大横杆)上挂设绿色密眼安全网，在挂设安全网时，要用力拉紧安全网并用绳子穿过网上预留的穿绳孔与水平杆紧密捆绑。保持安全网的平整度，严格控制好网与网相连的水平连缝和竖向连缝，不得漏孔和漏捆，以防影响其安全防护功能的发挥和外侧立面的美观。3.1.10水平防护：安全防护架和竖向防护网搭设完毕后，为了保证使用安全，在外架的中部进行全封闭。采用满铺一层木枋，再铺设一道竹胶板。木枋应用8号铁丝将其与横杆牢固连接，木枋间距不大于250mm。在木枋接头处应增设双短横杆，以撑住木枋端部避免瞎子跳。木枋铺设完成后，在其上铺放一道竹胶板进行严密封堵，并用铁丝相连牢固严禁出现孔洞。每日派专人对水平防护上的垃圾进行清理，以确保水平防护的完整性和安全性。3.1.11外脚手架的密目网必须满挂，而且只能用尼龙绳每孔捆绑在钢管立柱上。两榀密目网之间搭接良好，不留空档。密目网悬挂好之后，应该整齐美观。剪刀撑设在密目网外侧。脚手架内每隔两层应搭设水平尼龙网防护，并且对水平防护网上的杂物应随时清除。3.1.12防护架搭设完毕、验收后，应办理好验收手续，任何人不得擅自破坏防护设施的任何部位，如遇特殊情况需要临时拆除局部防护架时，应提前向安全部门申请，并提供相应的安全防护措施，得到批准后，按补救措施进行实施，应根据具体情况及时恢复防护架的原样。3.2.1、落地式双排脚手架验算(本方案以8#楼为例进行计算) 3.2.1落地式双排脚手架搭设准备：根据外防护脚手架搭设的长度及高度，计算出所用的钢管、扣件的数量，阻燃绿色密目安全网、竹压板的数量等，并按脚手架搭设要求确定出钢管的各种规格尺寸，扣件的各种数量以及阻燃绿色密目安全网（1.8×6.0m）、5mm厚竹压板（1.0×2.0m）的需用量编制供应计划，可根据现场施工进度分批供应入场。为了使外防护脚手架达到便于施工的作用和美观的效果，决定将外装饰架钢管的颜色统一涂刷成长度为500mm黄黑相间的颜色，钢管必须先涂刷完成再运送至现场进行搭设，不准搭设后涂刷，并对入场材料的质量进行检查，禁止使用不合格的材料。3.2.2外防护脚手架的验算（当外装饰脚手架搭设满足JGJ130-2001中第5.1.5条的规定，其相应杆件不再进行设计计算，但连墙件、立杆地基承载力等仍应根据实际荷载进行计算）3.2.3杆件间距参数脚手架构造形式：单立杆双排钢管脚手架.立杆离墙面距离： 内立杆：0.350m =1.0m 外立杆：1.35m 立杆纵向间距：=1.8m 步距：1.8m 小横杆间距：1.0m 连墙件竖向间距：H1=3.6 m（二步），水平间距L1=5.4m（三跨）根据本工程设计要求，我们决定从建筑物临边环境地面上开始搭设外脚手架。脚手架搭设高度=15m，采用48×3.5钢管，材料为Q235 （3号）钢，脚手架排距=0.8m，地面粗糙度类，基本风压0=0.40kN/m2，（查GB50009-2001）。1.8×6.0m绿色密目安全网网目尺寸为5.0mm×5.0mm，绳径3.2mm，自重0.01KN/m2。外立面铺设竹压板，安全网全封闭，脚手架用于安全防护。3.2.2.4落地式双排脚手架的荷载计算钢管采用48×3.5，其截面特性：A=489mm2，I=12.19cm4，W=5.08cm3，i=15.8mm。3.2.4.1荷载计算： 脚手板自重标准值：采用竹串片脚手板0.35 kN/m2；拦板与挡墙脚手板自重标准值：竹串片脚手挡板；脚手架外侧立面采用密目安全网自重标准值：；每米立杆承受的结构自重标准值：0.1395 kN/m；（查JGJ130-2001附表A-1）防护脚手架作业层上的施工均布活荷载：2 kN/m2；水平风荷载标准值：z=1.0（查GBJ50009-2001）s=1.3=1.3×1.35×0.5（安全网的挡风系数）=0.88Wk=0.7zsW0=0.7×1.0×0.88×0.40=0.25 kN/m2。3.2.2.4.2支撑横杆受弯承载力计算：支撑横杆所受荷载简化为均布荷载：q=（0.8×1.0×2）×1.4+（0.35×0.8×1.0+1.0×0.14）×1.35÷0.8=3.86 kN/m 3.43支撑横杆所受的最大弯矩：M=0.125q2=0.125×3.86×0.82=0.285 kN·m 0.2743.2.2.4.3强度计算：=M/W=0.285×106÷（5.08×103）=56.1N/mm2=205 N/mm2满足要求3.2.4.2挠度计算：W=5q4/（384EI）=5×3.86×8004÷（384×2.06×105×12.19×104）=0.82mm/150=800/150=5.3mm10mm满足要求。3.2.2.4.5大横杆计算支撑横杆所受荷载简化为集中荷载：P=（0.8×1.0×2）×1.4+（0.35×0.8×1.0+1.0×0.14）×1.35÷2=1.54kN 1.37支撑横杆所受的最大弯矩：M=0.25P=0.25×1.54×1.8=0.693kN·m强度计算：=M/W=0.693×106÷（5.08×103）=136 N/mm2f=205 N/mm2满足要求 挠度计算：W=P3/（48EI）=1.54×103×20003÷（48×2.06×105×12.19×104）=10.22mm L/150=2000/150=20mm满足要求3.2.4.3连墙件计算连墙件采用二步三跨设置，与结构进行可靠连接。连墙件的轴向力设计值Nl=Nlw+N0由风荷载产生的连墙件的轴向力设计值：Nlw=1.4Wk·Aw=1.4×0.22×（1.8×2×1.8×3）=5.99kN所以Nl=Nlw+N0=5.99+5=11.65 kN扣件抗滑力计算双扣件的抗滑承载力设计值Rc=13.0 kNR=11.65 kN所以需要双扣件。3.2.4.4立杆的稳定性计算立杆的有效长度计算=kh=1.155×1.5×1.8=3.12m立杆的长细比= /i=3.12×1000÷15.8=197，查表得=0.186风荷载设计值产生的立杆段弯矩Mw=0.85×1.4 Wk M =0.85×1.4 Wk lah2/10=0.85×1.4×0.22×1.8×1.82÷10=0.085kN·m 立杆段的轴向力设计值：N=1.35（NGik+ NGzk）+0.85×1.4NQkNGik=22.2×0.1395+（0.35×0.8×1.8+1.8×0.14）×2÷2+1.8×22.2×0.01=4.25kN NQk=2×0.8×1.8×2÷2=2.88kN所以N=1.35×4.25+0.85×1.4×2.88=9.06kN立杆稳定性计算：=N/（A）+Mw/W=9.06×103÷（0.186×489）+0.085×106÷（5.08×103）=116.34N/mm2f=205 N/mm满足要求4、外脚手架的拆除措施 1）架子拆除时应划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。2）拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。3）拆除顺序应遵循由上而下，先搭后拆，后搭先拆的原则。即先拆栏杆、脚手板、剪刀撑、斜撑，后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，要严禁上下同时进行拆除作业。4）拆立杆时，应先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣，然后托住中间，再解端头扣。5）连墙点应随拆除进度逐层拆除，拆抛撑前应设置临时支撑，然后再拆抛撑。6）拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。7）在大片架子拆除前应将预留的斜道、上料平台、通道小飞跳等，先行加固，以便拆除后能确保其完整，安全和稳定。8）拆除时如附近有外电线路，要采取隔离措施，严格架杆接触电线。9）拆下的材料应用绳索拴住，利用滑轮徐徐下运，严禁抛掷，运至地面的材料应按指定地点，随拆随运，分类堆放，当天拆当天清，拆下的扣件或铁丝要集中回收处理。11）在拆架过程中，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。5保证安全的技术措施目的：安全技术措施是安全生产的唯一保证，对加快工程进度提高工程质量起很大的作用，因此在施工过程中必须坚决贯彻执行，确保安全生产。5.1组织措施5.1.1建立健全安全生产组织，成立经项目工程部经理为组长的安全生产领导小组，本工程安全部门主持是常安全检查和监督指导工作。5.1.2公司派专人指导、督促安全生产工作到。5.1.3项目工程部建立以安全部门为首，包含工人班组长、施工员、基层工会小组的安全保证体系，（安全生产小组分工详安全文明施工方案）。5.2制度保证5.2.1健全安全生产岗位职责，责任落实到相关部门及各级管理人员。5.2.2必须坚决贯彻执行建设部JGJ59-59建设施工安全检查标准及各种规范，规定，严格执行公司制定的各种安全生产规章制度，根据国家规定制定各种专门的安全措施。5.2.3按公司规定执行安全生产检查、考核奖惩制度，项目工程部管理有员由项目经理根据各管理人员的分管的专业、区域和安全生产效果按月考核。工人班组在签订分部、分项工程施工承包合同时贯彻落实奖惩制度，完工时由安全员签字兑现，严格执行集团公司的安全生产管理制度及其奖惩制度。5.2.4分部分项工和必须进行安全技术交底，作到针对性强签证手续完整，督促检查实施情况，及时制守增补措施，保证安全施工。5.2.5建立安全生产检查实施制度，做到班组岗位日查、项目周查，公司每月查。集司每半年进行曲一次安全生产检查评比，并招待公司的安全生产奖惩制度。使警钟常鸣、常抓不懈。5.2.6安全员、施工员、工人班组长认真填表写各项安全生产管理记录，定期交安全科内业人员分类、保管、存档。5.3思想意识保证5.3.1定期组织劳动安全条例学习、宣传、使广大职工对安全工作朋思想上有足免的认识，自觉遵守安全制度和认真执行安全操作规程，对新入场职工要进行认真的入场教育并形成书面资料，与施工班组签定安全施工合同。5.3.2对职工安全生产的安全常识教育，牢固树立法制观念，建立“安全第一，安全责任重于泰山”的思想意识，对参加施工的所有人面进行安全技术培训。
