落地式脚手架施工方案2.doc

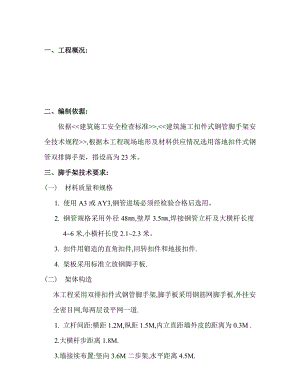

一、工程概况:二、编制依据:依据<<建筑施工安全检查标准>>,<<建筑施工扣件式钢管脚手架安全技术规程>>,根据本工程现场地形及材料供应情况选用落地扣件式钢管双排脚手架，搭设高为23米。三、脚手架技术要求:(一) 材料质量和规格1. 使用A3或AY3,钢管进场必须经检验合格后选用。2. 钢管规格采用外径48,壁厚3.5,焊接钢管立杆及大横杆长度46米,小横杆长度2.12.3米。3. 扣件用锻造的直角扣件,回转扣件和地接扣件.4. 架板采用标准立放钢脚手板.(二) 架体构造本工程采用双排扣件式钢管脚手架,脚手板采用钢筋网脚手板,外挂安全密目网,每两层设平网一道.1. 立杆间距:横距1.2M,纵距1.5M,内立直距墙外皮的距离为0.3M .2.大横杆步距离1.8M.3.墙接续布置:竖向3.6M二步架,水平距离4.5M.4.小横杆间距7.5M,同时立杆与大横杆交战处必须设小横杆.5.剪刀撑设置长度方向由两端部开始,共设四道,每道按二步二跨设,上下连续设置,宽度主方向由两端开始共设三道,每道二步二跨设,上下连续设置,连墙件采用二步三跨设置.四、脚手架荷载计算主要技术参数:基本风压:W0=0.45N,立杆面积A=4892.立杆的载面模量:W=5.08*103立杆的回转半径L=15.8M,挡风面积迎风面积钢材抗压强度设计值FC=0.205KN2,连墙件横距LW=4.5M,连墙件竖距HW=3.6M.钢管自重38.4NM,直角扣件0.0132KN个.对接扣件0.0184N个,安全网自重心0.076KN.本工程架子只作为装修,围护使用查表qk=1.2KNm,1. 恒荷载的标准什GK=HI(gk1+gk2)+n11agk2,查表得gkl=0.1089KNm,gk2=0.2612KNm,gk3=0.0768KNm,取Hi=24.55m.2. 用于结构作业时:GK=24.55*(0.1089+0.0768)+1.5*0.2612=4.951KN.用于结构作业时: GK =24.55*(0.1089+0.0768)+2*1.5*0.2612=5.343KN.取Hi=12.28m,用于结构作业时:GK=12.28*(0.1089+0.0768)+1.5*0.2612=2.672KN.用于装修作业时:GK=12.28*(0.1089+0.0768)+2*1.5*0.2612=2.672KN.2.活荷载(作业层施工荷载)的标准值QK=nllaqk,查表得qk=1.8KNM(结构作业时)qk=1.2KNM,(装修作业时)用于结构作业时:QK=1.5*1.8=2.7KN.用于装修作业时:QK=2*1.5*1.2=3.6KN.3.风荷载标准值WK=0.7U1S,查表得U1=0.8,(离地5M),U2=1.72(离地25M)WK=0.7*1*0.8(或1.72)*0.45=0.252(或0.542)WK=1.5*0.252(或0.542)=0.378(或0.542)五、脚手架整体性验算1. 确定材料跨度附加分项系数RM组合风荷载取RM=1.5607,2. 计算轴心力设计值:N=1.2*(NGK+NGK)=1.2*(GK+GK)验算底部截面:用于结构作业时:N=1.2*(4.951+2.7)=9.181KN.用于装修作业时:N=1.2*(5.343+3.6)=10.732KN.验算HI=12.38截面用于结构作业时:N=1.2*(2.672+2.7)=6.446KN.用于装修作业时:N=1.2*(3.064+3.6)=7.997KN .3. 计算风荷载弯距MW=0.12qwh2=0.12*WKH2计算底部截面时:MW=0.12*0.813*1.8=0.316KNM=316KNM验算HI=12.28时截面如下:MW=0.12*0.813*1.8=0.316KNM=316KNM4. 确定稳定系数:查表得=0.2355. 验算稳定性;经验算稳定性可知满足稳定性要求.六、脚手架搭设程序地基处理摆放垫木摆放扫地杆竖立杆并与扫地杆扣紧装扫地小横杆与立杆扫地杆扣紧安一步大横杆并与各立杆相扣安一步小横杆安二步大横杆安二步小横杆安二小横杆加装临时斜撑安三,四步大横杆安三,安四小横杆设连墙杆接立杆加设剪刀撑铺脚手板设栏杆、挡脚板挂安全网. 七、基础做法要求到外墙皮2.1M范围,做300厚2:8灰土基础,后浇捣100mm厚C10混凝土捣实抹平。下部素土分层回填夯实,距架体外立杆0.8M处做明沟排水.八、架体搭设要求:脚手架必须配合施工进度搭设,一次搭设高度不应超过相监连墙件以上两步.1. 脚手架必须设置纵,横向扫地杆.纵向扫地杆应采用直角扣件固定在距底座上皮不大于200处的立杆上.横向扫地杆应采用直角扣件固定在紧靠扫地杆下方的立杆上.当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1M,靠边坡上方的立杆轴线到边坡的距离不应小于500.2. 双立杆安放应沿纵向放置,立杆间距必须按纵向1.5M,横向1.2M,内排立杆距外墙皮距离0.3M.立杆必须用连墙件与建筑物连接.3. 立杆的对接扣件应交错布置;两根相临立杆的接头不应设置在同步距内,同步内隔一根立杆的两个相隔接头应在高度方向错开的距离不宜小于500;各接头中心至主节点的距离不宜大于步距的1/3.搭接长度不应小于1M,就采用不小于2个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100.上部单立杆与下部双立杆的接头做法:4. 上部单立杆与下部两根立杆用不少于三道旋转扣件搭设,上部单立杆的底部要支于小横杆上,然后于立杆与大横杆的连接扣件之下加设三道扣件,且三道扣件要紧接.5. 立杆和大横杆要用直角扣件扣紧,不能隔步设置或漏设,双立杆应都用扣件与同一根大横杆扣紧.大横杆从底部开始,将相邻两部的大横杆错开耐在立杆的内外侧.6. 小横杆应贴近立杆布置,设在双横杆之间,上部单杆小横杆相应沿立杆左右布置,并在两立直间根据需要架设1-2根小横杆.7. 立杆与大横杆交叉处设小横杆,不得随架体搭高而拆除.8. 剪刀撑除按立面垂直方向搭设剪刀撑之外,不定期要在相邻两道剪刀撑之间,沿竖向每隔七步架加设一撑,将各边剪刀撑联结成整体.剪刀撑的两端除用旋转扣件与脚手架的立杆或大杆扣紧外,中间要增设2-4个扣接点,与相交之立杆或大横杆扣紧.9. 连墙杆设置,采用加长小横杆,并按间距及要求和数量布设,在楼板车留牛鼻子,用25钢筋制作,以此来固定脚手架.10. 脚手板铺设:,可采用对接平铺或搭接平铺,当采用对接平铺时,接头必须设两根横向水平杆,脚手板外伸长应取130-150,两块脚拖把板外伸长度的和不应大于300;当采用搭接铺设时,接头必须支在横向水平杆上,搭接长应大于200,其伸出横向水平杆的长不应小于100.2.作业层脚手板应铺满, 铺稳,离开墙面120-150,作业层端部脚的板探头长度应取150.3.竹笆应按其主竹筋垂直与纵向水平杆方向铺设,其采用对接铺,四角应用直径1.2的镀锌钢丝固定在纵向水平杆上.11.在铺脚手板的操作层上,要设置1.2米高护栏和挡板,栏杆外侧按规定挂设密目安全网.挡脚板采用立放竹架板300高设置并固定.操作层内排立杆与墙体间的空间满铺竹架板.12.其它要求事项:(1)扣件拧紧适度,用力矩板手检查(4050N.M之间)(2)连接大横杆的扣件,开中应朝架子内侧,螺栓向上,以防雨水进入.(3)双排架小横杆靠墙一端要离开墙面50100,各杆件伸出外侧的端头不小于100.(4)剪刀撑搭设要将一根斜杆扣在立杆上,另一根扣在小横杆的伸出部分上,斜杆两端部扣件与立杆间距离不大于200,最下面斜杆与立杆连接点离地面不大于500.高度在24M以上的双排脚手架应在外立面整个长度和高度上连续设置剪刀撑.(5)允许偏差:立杆垂直偏差全高不大于100.大横杆总长水平偏差不大于50. 13.安全网防护:本工程在第三步架满铺架板一层并固定,每隔三层设置层间平网.脚手板铺设:脚手板搭接时,搭接长度不小于200,对接时接头下面应设两根小横杆,保证板端距小横杆不大于200.14.脚手架上下斜道搭设要求:本工程在外侧设专用人行上下通道二座,宽度1.5米,转身平台宽度1.5米,立杆间距及大横杆步距同外架,必须保证斜面通道能通向每一步架.斜道坡度:1:3.斜道两侧及平台外围均设1.2M高防护标杆,并放300高挡脚板,外挂密目安全网.剪刀撑至少在斜道两侧,平台端部各设一道.通道外边立杆竖向加密间距为1.5M.15.脚手架验收:外架式搭设和组装完毕,使用前必须有项目经理,项目技术负责人,架子班组成验收小组对架体逐层流水段进行验收,公司技术负责人及安全负责人必须参加,并填写验收单,对存在的问题责令限期整改,并及时进行二次复验.九、脚手架拆除:(1) 架子拆除时应划分作业区,周围栏,警戒标志,地面专人指挥,严禁非专业人员入内.(2)拆除时高空作业人员必须戴安全帽,系安全带,绑裹腿,穿罗底鞋.(3)拆除顺序:由上而下,先搭的后拆,后搭的先拆,先拆栏杆,脚手板,剪刀撑,斜杆,后杆,后拆小横杆,大横杆,立杆,并按一步一清的原则依次进行,严禁上下同时作业.(4)拆立杆时应先抱住立杆.在拆开最后两个扣,拆除大横杆, 斜撑应先拆中间,然后托住中间,再拆两头扣.(5)连墙点应随拆除进度逐层拆除,严禁先将连墙件整层或数层拆除后再拆除脚手架,拆除高度不应大于2步,应增设连墙件加固,拆抛撑前应设临时支撑,然后再拆除抛撑.(6)拆除要统一指挥,上下呼应,动作协调,当解开与另一个人有关的扣结时,应先通知对方,以防坠落.(7)在大片架子拆除前应将预留的斜道,上下平台通道等先行加固,以便拆除后能保证其整体安全和稳定.(8)拆除时不应碰坏门窗,玻璃,水落管,地下明沟等物品.(9)拆除时如附近有外电线路,要采取隔离措施,严禁架杆接触电线.(10)拆下的材料,应用绳索拴住,利用滑轮下送,严禁抛掷,运至地面的材料应按指定地点随拆随运,分类堆放,当天拆当天清,拆下的扣件及铁丝,集中回收清理.(11)在拆除外架过程中,不得中途换人,如必须换人应将拆除的情况及时交待清楚后方可离去.十、其它注意事项:(1) 脚手架在使用过程中的均布荷载不超过2000N/(主体架3000 N/),作业层上的施工荷载不得超载,不得将模板支架,缆风绳等固定在脚手架板上,严禁挂起重设备.(2) 架子工必须持证上岗.搭设脚手架前由技术负责人向工人作详细技术交底.(3) 脚手架四周应设避雷装置.脚手架在使用期间严禁拆除主节点处的纵、横向水平杆,纵、横向扫地杆、连墙件.(4) 在施工过程中设专人管理负责人脚手架检查保修工作.(5) 作业层不允许二步架同时施工.(6) 架体设专人定期进行沉降观测,发现问题及时处理.(7) 凡施工人员应经常体检,高血压、心脏病不允许上岗.(8) 吊运脚手板、钢管要用专用保险吊钩,钢管严禁单点起吊.(9) 如有恶劣天气,不得进行脚手架搭设操作.(10) 大风雨过后要对脚手架进行全面检查、保修.十一、脚手架的避雷措施:(1) 当脚手架略高于建筑物,且钢材的导电性能比建筑物好的多,因此脚手架在搭设及使用过程中有可能遭到雷击,为避免脚手架遭到雷击,必须采取有效的避雷安全措施.(2) 脚手架的底端及顶部,用10钢筋与脚手架立杆焊接,并与建筑物的避雷带焊接连接.每个立面相邻的两个避雷焊接点用10钢筋串联以保证避雷的效果.
