辽宁某220千伏变电站工程电气施工工艺策划方案.doc

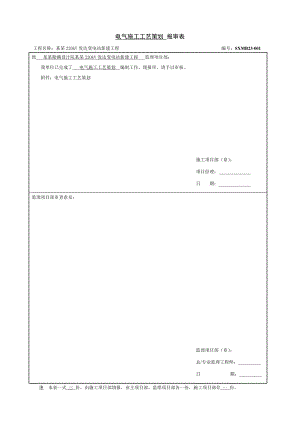

电气施工工艺策划 报审表工程名称：某某220kV发达变电站新建工程 编号：SXMB23-001致 某某勘测设计院某某220kV发达变电站新建工程 监理项目部： 我单位已完成了 电气施工工艺策划 编制工作，现报审，请予以审核。附件：电气施工工艺策划施工项目部（章）：项目经理：_日 期：_ 监理项目部审查意见：监理项目部（章）：总/专业监理工程师：_日 期：_注 本表一式 三 份，由施工项目部填报，业主项目部、监理项目部各一份，施工项目部存 一 份。 某某220千伏发达变电站新建 工程电气施工工艺策划某某博远电力建设有限公司某某220千伏发达变电站新建工程施工项目部批 准：_ _年_月_日审 核：_ _年_月_日编 写：_ _年_月_日目 次一、编制说明1二、编制依据2三、标准工艺管理与应用组织机构3四、标准工艺策划4五、变电站设备安装施工工艺51、主变压器、油浸式电抗器安装(0102010101) 52、主变压器接地引线安装(0102010102) 73、中性点隔离开关安装(0102010201) 84、中性点电流互感器安装(0102010202) 95、中性点避雷器安装(0102010203) 106、油浸式站用变压器安装(0102020101) 117、配电盘（开关柜）安装(0102020201) 138、绝缘子串组装(0102030101) 149、支柱绝缘子安装(0102030102) 1410、母线接地开关安装(0102030103) 1511、软母线安装(0102030104) 1612、引下线及跳线安装(0102030105) 1813、支撑式管型母线安装(0102030107) 1914、避雷器安装(0102030204) 2015、组合电器（HGIS）安装(0102030206) 2216、干式电抗器安装(0102030207) 2417、装配式电容器安装(0102030208) 2618、放电线圈安装(0102030210) 2719、屏、柜安装(0102040101) 2820、端子箱安装(0102040102) 3021、就地控制柜安装(0102040103) 3122、二次回路接线(0102040104) 3223、蓄电池安装(0102040201) 3324、电缆管配置及敷设工程(0102050101) 3425、电缆沟内支架制作及安装(0102050201) 3626、直埋电缆敷设(0102050301) 3727、穿管电缆敷设(0102050302) 3828、电力电缆终端制作及安装(0102050401) 3929、电缆沟内阻火墙(0102050501) 4030、孔洞、管口封堵(0102050502) 4131、盘、柜底部封堵(0102050503) 4232、独立避雷针引下线安装(0102060101) 4333、构架避雷针的引下线安装(0102060102) 4434、主接地网安装(0102060201) 4535、构支架接地安装(0102060202) 4636、爬梯接地安装(0102060203) 4837、设备接地安装(0102060204) 4838、屏柜接地安装(0102060205) 4939、户内接地装置安装(0102060206) 5040、光端机安装(0102070201) 5141、光缆敷设及接线(0102070203) 5242、通信系统防雷、接地(0102070401) 5443、视频监控探头安装(0102080001) 5444、火灾报警探头安装(0102080002) 5645、主机安装(0102080003) 5746、布线(0102080004) 5847、温度感应线安装(0102080005) 59一、编制说明随着我国国民经济保持稳定快速增长，能源电力需求持续增加，今后一段时期内电网建设任务依然繁重，提高电网建设施工队伍整体管理水平和施工技术能力，是进一步提高电网建设质量的基本保障。近两年，国家电网公司先后印发了国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定（国家电网基建20111515号）和关于深化“标准工艺”研究与应用工作的重点措施和关于加强工程创优工作的重点措施（基建质量201220号）等相关文件，随之，某某供电公司印发了关于深入开展输变电工程标准工艺应用工作的通知（电基函201230号）文件，由此足以发现各级领导、专家、用户及社会对输变电工程工艺标准的重视和普遍关注。同时，输变电工程施工工艺质量水平的高低更是企业综合管理水平高低的重要体现，而变电站电气工程施工工艺水平是其重点和难点，对整个工程的使用、感官、和创优等起到了关键作用，它已经成为变电站之间施工工艺水平高低评价的主要尺度。因此，对变电站电气工程施工工艺质量、施工亮点进行精心策划、有的放矢，最终把工程建成质量放心、工艺舒心的工程，就显得尤为重要。本策划方案是220kV变电站工程施工管理人员总结以往经验并吸收了行业部分优秀工程施工亮点和精髓的基础上，按照相关文件要求，对220kV变电站工程电气工程施工工艺进行的全面和系统的策划。其目的是通过对该变电站土建工程施工的细部工艺、关键工序等的重点控制、创新改进与精心策划，从而达到国家电网公司、某某供电公司、某某博远电力建设有限公司对该工程建设质量和工艺水平的总体要求的目的。本策划只适用于220kV变电站工程电气工程施工，施工过程中要依据本策划认真交底，加强质量预控。二、编制依据1.国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定国家电网基建20111515号2.关于印发国家电网公司输变电工程标准工艺管理办法的通知国家电网基建20121787号3.印发关于深化“标准工艺”研究与应用工作的重点措施和关于加强工程创优工作的重点措施国网基建质量201220号4.关于深入开展输变电工程标准工艺应用工作的通知某某供电公司电基函201230号5.关于贯彻220千伏变电站工程标准工艺管理与应用实施方案（试行）的通知6.国家电网公司输变电工程工艺标准库变电工程部分20117.国家电网公司输变电工程典型施工方法（第一辑）20118. 关于印发<国家电网公司输变电优质工程评定办法（2012年版）>的通知国家电网基建20121432号9.本工程施工合同10. 工程施工蓝图、有关工程验收标准规范、施工组织设计三、标准工艺管理与应用组织机构某某220kV发达变电站新建工程施工项目部响应上级号召，将“标准工艺”的管理和应用工作纳入到项目施工质量管理范畴，不仅做到了对“标准工艺”的应用和推广，同时还对本工程开展“安全质量年”活动起到了推动作用。项目部成立了某某220kV发达变电站新建工程“标准工艺”管理与应用领导小组，详细名单如下：组 长：陈显阳副组长：郭金茹成 员：韩新明、赵晶、刘国军本工程“标准工艺”的管理和应用工作统一在领导小组组长的领导下开展，副组长负责现场协调、指挥、监督和指导工作，各成员认真按照组长和副组长的指示对本工程“标准工艺”进行学习、策划、宣贯和实施等工作，最终确保本工程“标准工艺”应用率90%及以上，创国家电网公司输变电优质工程。四、标准工艺策划项目部根据相关文件指示和施工图纸对某某220kV发达变电站新建工程电气部分“标准工艺”进行策划，共引用国家电网公司输变电工程工艺标准库47条。详细清单如下：序号工艺编号项目/工艺名称序号工艺编号项目/工艺名称10102010101主变压器、油浸式电抗器安装250102050201电缆沟内支架制作及安装20102010102主变压器接地引线安装260102050301直埋电缆敷设30102010201中性点隔离开关安装270102050302穿管电缆敷设40102010202中性点电流互感器安装280102050401电力电缆终端制作及安装50102010203中性点避雷器安装290102050501电缆沟内阻火墙60102020101油浸式站用变压器安装300102050502孔洞、管口封堵70102020201配电盘（开关柜）安装310102050503盘、柜底部封堵80102030101绝缘子串组装320102060101独立避雷针引下线安装90102030102支柱绝缘子安装330102060102构架避雷针的引下线安装100102030103母线接地开关安装340102060201主接地网安装110102030104软母线安装350102060202构支架接地安装120102030105引下线及跳线安装360102060203爬梯接地安装130102030107支撑式管型母线安装370102060204设备接地安装140102030204避雷器安装380102060205屏柜接地安装150102030206组合电器（HGIS）安装390102060206户内接地装置安装160102030207干式电抗器安装400102070201光端机安装170102030208装配式电容器安装410102070203光缆敷设及接线180102030210放电线圈安装420102070401通信系统防雷、接地190102040101屏、柜安装430102080001视频监控探头安装200102040102端子箱安装440102080002火灾报警探头安装210102040103就地控制柜安装450102080003主机安装220102040104二次回路接线460102080004布线230102040201蓄电池安装470102080005温度感应线安装240102050101电缆管配置及敷设工程本工程标准工艺实施过程中，坚持“电网大计，质量第一”，深入贯彻落实国家电网公司关于进一步提高工程建设安全质量和工艺水平的决定（国家电网基建20111515号）等相关文件要求。加强学习，认真组织，精心策划，全面落实，严格把关，严肃处理，力争完成本方案引用的所有条目。五、变电站设备安装施工工艺1、主变压器、油浸式电抗器安装(0102010101)1.1、工艺标准基础(预埋件)中心位移5mm，水平度误差2mm。防松件齐全完好，引线支架固定牢固、无损伤；本体牢固稳定且与基础吻合。附件齐全，安装正确，功能正常，无渗漏油现象，套管无损伤、裂纹。安装穿芯螺栓应保证两侧螺栓露出长度一致。引出线绝缘层无损伤、裂纹，裸导体外观无毛刺尖角，相间及对地距离符合规范要求。本体两侧与接地网两处可靠连接。外壳、机构箱及本体的接地牢固，且导通良好。电缆排列整齐、美观固定与防护措施可靠，有条件时采用封闭桥架。本体上感温线排列美观。均压环安装应无划痕、毛刺，安装牢固、平整、无变形；均压环宜在最低处打排水孔。气体继电器宜有防雨罩(厂家提供)1.2、施工要点基础复测：预埋件位置正确，根据主变压器、油浸式电抗器尺寸，在基础上画出中心线。主变压器、油浸式电抗器就位：主变压器、油浸式电抗器的中心与基础中心线重合。就位后检查三维冲撞记录仪，记录、确认最大冲击数据并办理签证，记录仪数值满足制造厂要求，最大值不超过3g，原始记录必须留存建设管理单位。充气运输的变压器、油浸式电抗器在运输和现场保管期间邮箱内应保持为正压，其压力为0.010.03MPa。附件安装前应经过检查或实验合格。气体继电器、温度计应送检；套管TA检查试验，铁芯和夹件绝缘试验合格。现场安装涉及的密封面清洁、密封圈处理、螺栓紧固力矩应符合产品说明书和相关规范的要求。安装未涉及的密封面应检查复紧螺栓，确保密封性。冷却器按制造厂规定的压力值用气压或油压进行密封试验和绝缘油冲洗。变压器、油浸式电抗器注油前后绝缘油应取样进行检验，并符合国家相关标准。附件安装：1）安装附件需要变压器本体露空时，环境相对湿度应小于80%，连续露空时间不超过8h，场地四周应清洁，并有防尘措施。2）冷却器起吊方式平衡，接口阀门密封、开启位置应预先检查。3）升高座安装时安装面必须平行接触，排气孔位置处于正上方。电流互感器二次备用绕组端子应短接接地。4）储油柜安装确认方向正确并进行位置复核。5）连接管道安装，内部清洁，连接面或连接接头可靠。6）气体继电器安装箭头朝向储油柜，连接面平行，紧固受力均匀。7）温度计安装毛细管应固定可靠和美观。8）有载调压开关按照产品说明书要求进行检查。9）应按规范严格控制露空时间。内部检查应向箱体持续注入露点低于-40的干燥空气，湿度不应大于20%，保持内部微正压，避免潮气侵入，且确保含氧量不小于18%。抽真空处理和真空注油：1） 真空残压要求：220500kV133Pa，750kV13Pa。2） 维持真空残压的抽真空时间：220330kV不得少于8h，500kV不得少于24h，750kV不得少于48h。3） 真空注油速率控制在6000L/h以下，一般为30005000L/h，真空注油过程维持规定残压。330kV及以上变压器和油浸式电抗器应进行热油循环，热油循环前，应对油管抽真空，将油管中的空气抽干净，同时冷却器中的油应参与进行热油循环。热油循环不应小于总油量的3倍。4） 密封试验：密封试验施加压力为0.03MPa，24h无渗漏。电缆排列整齐美观，电缆不外露，二次接线与图纸和说明书相符合。整体检查与试验合格1.3、施工工艺要点（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。（2）真空干燥处理是大型变压器安装的重要环节，抽真空布置满足产品说明书要求。（3）热油循环工艺应按照产品说明书要求进行。（4）注意校核变压器各电压等级套管带电部分与主变构架的带电距离是否满足现行规程规范的要求。（5）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。1.4、主要引用标准电气装置安装工程 电气设备交接试验标准GB 50150-1991电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GB 50148-2010电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002工程建设标准强制性条文Q/GDW248.1-2008国家电网工程施工工艺控制规范Q/CSG11105-2008国家电网公司输变电工程工艺标准库变电工程部分20112、主变压器接地引线安装(0102010102)2.1、工艺标准接地引线采用扁钢时，应经热镀锌防腐。接地引线与设备本体采用螺栓搭接，搭接面紧密。接地体连接可靠，工艺美观。本体及中性点均需两点接地，分别与主接地网的不同干线相连，中性汇流母线刷淡蓝色漆。接地引线地面以上部分应采用黄绿接地标识，接地漆的间隔宽度、顺序一致，最上面一道为黄色漆，接地标识宽度为15100mm。110kV及以上变压器的中性点、夹件接地引下线与本体可靠绝缘。钟罩式本体外壳在上下法兰之间应做可靠跨接。按运行要求设置试验接地端子2.2、施工要点主变压器接地引线在制作前，对原材料进行校直。接地引线制作前结合实际安装位置，弯制出接地引线模型。根据模型尺寸下料，为满足弯曲弧度，下料时要留有余度。扁钢弯曲过程，应采用机械冷弯，避免热弯损坏锌层。制作后的接地引线与主变压器专设接地件进行螺栓连接并紧固。接地引线与（主接地网）在自然状态下搭接焊，锌层破损处及焊接位置两侧100mm范围内应防腐2.3、施工工艺要点（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。（2）真空干燥处理是大型变压器安装的重要环节，抽真空布置满足产品说明书要求。（3）热油循环工艺应按照产品说明书要求进行。（4）注意校核变压器各电压等级套管带电部分与主变构架的带电距离是否满足现行规程规范的要求。（5）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。2.4、主要引用标准电气装置安装工程 电气设备交接试验标准GB 50150-1991电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GB 50148-2010电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002工程建设标准强制性条文Q/GDW248.1-2008国家电网工程施工工艺控制规范Q/CSG11105-2008国家电网公司输变电工程工艺标准库变电工程部分20113、中性点隔离开关安装(0102010201)3.1、工艺标准支柱绝缘子垂直（误差1.5mm/m）于底座平面且连接牢固，绝缘子支柱弯曲度应在规范允许的范围内。绝缘子支柱与底座平面操作轴间连接螺栓应紧固。导电部分、接地部分的软连接可靠、无折损，截面满足接地短路热稳定要求。接线端子清洁、平整，并涂有电力复合脂。操动机构安装牢固，固定支架工艺美观，机构轴线与底座轴线重合，偏差1mm。电缆排列整齐、美观，固定与防护措施可靠。设备底座及机构箱接地牢固，导通良好。操作灵活，触头接触可靠。需要设放电间隙的，放电间隙横平竖直，固定牢固，间隙距离符合DL/T 620交流电力装置的过电压保护和绝缘配合要求。垂直连杆应用软铜线接地（接地线由厂家提供）3.2、施工要点支架组立前对杯口基础杯底标高、基础面轴线进行复测。组立支架后赵正过程要控制支架垂直度偏差和轴线偏差，灌浆后对支架垂直度偏差和轴线偏差同样进行复测。控制支架杆头件不允许歪斜，螺栓孔位置与设备安装后底座螺孔位置保持一致。检查处理导电部分连接部件的接触面，清洁后涂以复合电力脂连接。动静触头接触面氧化物清洁光滑后涂上薄层中性凡士林油。设备就位找正后紧固螺栓，所有安装螺栓力矩值符合产品技术要求。隔离开关调整：1） 接地开关转轴上的扭力弹簧或其他拉伸式弹簧应调整到操作力矩最小，并加以固定。2） 接地开关垂直连杆与机构间连接部分应紧固、垂直，焊接牢固、美观。3） 轴承、连杆及拐臂等传动部件机械运动应顺滑，传动齿轮应咬合准确，操作轻便灵活。4） 定位螺钉应按产品的技术要求进行调整，并固定。5） 所有传动部分应涂以适合当地气候条件的润滑脂。6） 电动操作前，应先进行多次分、合闸，机构应轻便、灵活，无卡涩，动作正常。7） 电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸位置相符。8） 电动操作时，机构动作应平稳，无卡阻、冲击异常声响等情况。9) 接地部分两点分别与主接地网的不同干线相连，截面满足接地短路热稳定要求3.3、主要引用标准电气装置安装工程 电气设备交接试验标准GB 50150-1991电气装置安装工程 高压电器施工及验收规范GB 50147-2010电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002工程建设标准强制性条文Q/GDW248.1-2008国家电网工程施工工艺控制规范Q/CSG11105-2008国家电网公司输变电工程工艺标准库变电工程部分20114、中性点电流互感器安装(0102010202)4.1、工艺标准支架标高偏差5mm，垂直度偏差5mm，顶面水平度偏差2mm/m。设备安装垂直，误差1.5mm/m。瓷套外观完整，无裂纹。所有连接螺栓需齐全、紧固。接地牢固可靠。需要设放电间隙的，放电间隙横平竖直，固定牢固，间隙距离符合DL/T 620要求4.2、施工要点支架组立前对杯口基础杯底标高、基础面轴线进行复测。组立支架后赵正过程要控制支架垂直度偏差和轴线偏差，灌浆后对支架垂直度偏差和轴线偏差同样进行复测。支架杆头件不允许歪斜，螺栓孔位置与设备安装后底座螺孔位置保持一致。油浸式中性点电流互感器就位前应无渗漏，油位正常并指示清晰，绝缘油指标符合规程和产品技术要求。电流互感器安装时二次接线盒或铭牌的朝向应符合设计要求。电流互感器就位赵正后紧固螺栓，所有安装螺栓力矩值符合产品技术要求。4.3、施工工艺要点（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。（2）设备安装前应根据厂家技术资料的规定进行基础、预埋件的检查和复测。 （3） 吊装应选择满足相应设备的钢丝绳或吊带以及卸扣，吊装时吊绳应固定在吊环上起吊，不得利用瓷裙起吊。（4）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。4.4、主要引用标准电气装置安装工程 电气设备交接试验标准GB 50150-1991电气装置安装工程 高压电器施工及验收规范GB 50147-2010电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002工程建设标准强制性条文Q/GDW248.1-2008国家电网工程施工工艺控制规范Q/CSG11105-2008电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GB 50148-2010国家电网公司输变电工程工艺标准库变电工程部分20115、中性点避雷器安装(0102010203)5.1、工艺标准支架标高偏差5mm，垂直度偏差5mm，顶面水平度偏差2mm/m。设备安装垂直，误差1.5mm/m。瓷套外观完整，无裂纹。所有连接螺栓需齐全、紧固。接地牢固可靠，需两点接地，分别与主接地网的不同干线相连5.2、施工要点支架组立前对杯口基础杯底标高、基础面轴线进行复测。组立支架后找正过程要控制支架垂直度偏差和轴线偏差，灌浆后对支架垂直度偏差和轴线偏差同样进行复测。支架杆头件不允许歪斜，螺栓孔位置与设备安装后底座螺孔位置保持一致。避雷器组装时，必须根据产品成套供应的组件编号进行，不得更换，法兰间连接可靠（部分产品法兰间有连接线）。避雷器就位时压力释放口方向不得朝向巡检通道，排出的气体不致引起相间闪络；并不得喷及其其他电气设备。铭牌应位于易于观察的一侧，标志应完整、清晰。避雷器赵正后紧固底座紧固件，所有安装螺栓力矩值符合产品技术要求。在线监测装置与避雷器连接导体超过1m时应设置绝缘支柱支撑；过长的硬母线应采取预防“热胀冷缩”应力的措施；接地部分一处与接地网可靠连接，另一处与集中接地装置可靠连接（辅助接地）5.3、施工工艺要点（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。（2）设备安装前应根据厂家技术资料的规定进行基础、预埋件的检查和复测。 （3） 吊装应选择满足相应设备的钢丝绳或吊带以及卸扣，吊装时吊绳应固定在吊环上起吊，不得利用瓷裙起吊。（4）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。5.4、主要引用标准电气装置安装工程 电气设备交接试验标准GB 50150-1991电气装置安装工程 高压电器施工及验收规范GB 50147-2010电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002工程建设标准强制性条文Q/GDW248.1-2008国家电网工程施工工艺控制规范Q/CSG11105-2008国家电网公司输变电工程工艺标准库变电工程部分20116、油浸式站用变压器安装(0102020101)6.1、工艺标准基础（预埋件）水平度误差3mm。本体固定牢固、可靠，防松件齐全、完好。铭牌及接线图标志清晰。附件齐全，安装正确，功能正常；无漏油现象。电压切换装置接点分段可靠。绝缘油试验合格。气体继电器、温度计、吸湿器、压力释放阀安装符合制造厂及规范要求。油温表应正确反映本体内实际油温，安装位置应便于观测6.2、施工要点复测基础预埋件位置偏差、平整度误差。就位前检查站用变压器外观、套管引线端子及底部与本体连接处及其他接口部位有无渗油现象，套管相色标识完整，整体密封严密。本体及散热片无变形，储油柜与本体件气体继电器箭头应指向储油柜，压力释放阀喷口方向是否合理、有呼吸器的检查呼吸器有无破损，内部硅胶有无受潮。站用变压器就位前依据设计图纸核对高低侧朝向，设计图纸有槽钢件提前连接好槽钢件，就位后用水平尺检查本体水平度，调平后将槽钢件与预埋件焊接作防腐，温度计探头温包及备用温包内应有变压器油，毛细管平直且无扭曲，弯曲半径大于50mm，多余部分盘圈直径大于150mm，绑扎固定美观。站用变压器本体底部槽钢件采用双引下接地线与主网可靠焊接，本体内部引出其他接地件就近与主接地网可靠连接。引出端子与导线连接可靠，并且不受超过允许的承受应力。所有螺栓紧固后，对应不同级别螺栓采用不同扭矩值检验，站用变压器接线端子连接紧固扭矩遵循厂家说明要求。电压切换装置按照产品说明书要求进行检查6.3、施工工艺要点（1）产品提供现场技术服务情况下，内部检查和接线原则上由厂家技术服务人员按照产品说明书、合同和规范要求完成，或在厂家技术服务人员指导下完成。（2）按照设计图纸和产品图纸进行二次接线，必须核对设计图纸、产品图纸与实际装置相符合。6.4、主要引用标准电气装置安装工程 电气设备交接试验标准GB 50150-1991电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范GB 50148-2010电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002工程建设标准强制性条文Q/GDW248.1-2008国家电网工程施工工艺控制规范Q/CSG11105-2008国家电网公司输变电工程工艺标准库变电工程部分20117、配电盘（开关柜）安装(0102020201)7.1、工艺标准基础槽钢允许偏差：不直度<1mm/m，全长<5mm；水平度<1mm/m，全长<5mm。位置误差及不平行度<5mm。盘、柜体底座与基础槽钢连接牢固，接地良好，可开启柜门用软铜导线可靠接地。盘、柜面平整，附件齐全，门销开闭灵活，照明装置完好，盘、柜前后标识齐全、齐全。盘、柜体垂直度误差<1.5mm/m；相邻两柜顶部水平度误差<2mm，成列柜顶部水平度误差<5mm；相邻两柜盘面误差<1mm，成列柜面盘面误差<5mm，相间接缝误差<2mm。屏柜内电源侧进线接在进线侧，负荷侧出线应接在出线端（即可动触头接线端）。母线平置时，贯穿螺栓应由下往上穿，螺母应在上方；其余情况下，螺母应置于维护侧，连接螺母栓长度宜露出螺母23扣7.2、施工要点配电室（开关室）内基础平行预埋槽钢平行间距误差、单根槽钢平整度及平行槽钢整体平整度复测，核对槽钢预埋长度与设计图纸是否相符，复查槽钢与接地网是否可靠连接。配电盘（开关柜）安装前，检查外观面漆无明显剐蹭痕迹，外壳无变形，盘面（柜面）电流、电压表计、保护装置、操作按钮、门把手完好，内部电气元件固定无松动。配电盘（开关柜）安装前，依据设计图纸核对每面配电盘（开关柜）在室内安装位置，从配电室（开关室）入门处开始组立，与预埋槽钢间螺栓连接（不宜与基础预埋槽钢焊死），第一面盘（柜）安装后调整好盘（柜）垂直和水平，紧固底部与槽钢连接螺栓。相邻配电盘（开关柜）以每列已组立好的第一面盘（柜）为齐，使用厂家专配并盘（柜）并盘（柜）螺栓连接，调整好盘（柜）间隙后紧固底部连接螺栓和相邻盘（柜）连接螺栓。柜内母线安装时应保证绝缘距离，动、静触头位置正确，接触紧密。封闭母线隐蔽前应进行验收，接触面符合GB 50149电气装置安装工程 母线装置施工及验收规范要求。连接螺栓采用镀锌螺栓并紧固。检查配电盘（开关柜）接地排配置及可开启柜门的软铜导线接地7.3、主要引用标准电气装置安装工程 盘、柜及二次回路接线施工及验收规范GB50171-1992电气装置安装工程 电缆线路施工及验收规范GB50168-1992安全防范工程技术规范GB50348-2004电气装置安装工程质量检验及评定规程DL/T5161.15161.17-2002国家电网公司输变电工程工艺标准库变电工程部分20118、绝缘子串组装(0102030101)8.1、工艺标准绝缘子串外观、瓷质完好无损，铸钢件完好，无锈蚀。连接金具与所用母线的导线匹配，金具及紧固件光洁，无裂纹、毛刺及凸凹不平。弹簧销应有足够的弹性，销针开口不得小于60°，并不得有折断或裂纹，严禁用线材代替。可调金具的调节螺母紧锁8.2、施工要点耐压试验合格后进行组装。悬垂绝缘子在倒运前，依据设计图纸相关说明，了解绝缘子串如何配色，确定各间隔串所需绝缘子数量，确定可调绝缘子串和不可调串在间隔串内放置位置，将每串绝缘子连接拉线金具与绝缘子及金具之间进行试组装查看其是否匹配，与耐张线夹连接的金具是否匹配。检查间隔串内放置绝缘子串地面是否平整，有无易让绝缘子受损的石块、瓦砾
