辽宁某城际铁路工程人工挖孔桩专项施工方案.doc

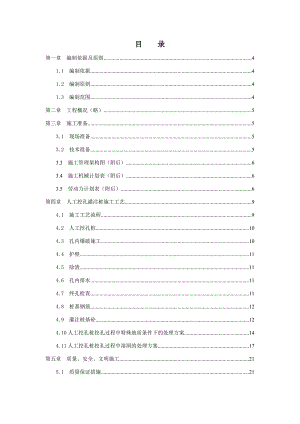

目 录第一章 编制依据及原则41.1 编制依据41.2 编制原则41.3 编制范围4第二章 工程概况（略）5第三章 施工准备53.1 现场准备53.2 技术准备53.3 施工管理架构图（附后）63.4 施工机械计划表（附后）63.5 劳动力计划表（附后）6第四章 人工挖孔灌注桩施工工艺94.1 施工工艺流程94.2 人工挖孔桩104.3 孔内爆破施工104.4 护壁114.5 除渣114.6 孔内排水114.7 终孔检查114.8 桩基钢筋124.9 灌注桩基砼124.10人工挖孔桩挖孔过程中特殊地质条件下的处理方案144.11人工挖孔桩挖孔过程中溶洞的处理方案17第五章 质量、安全、文明施工215.1 质量保证措施215.1.1 质量检验程序图215.1.2 工程质量控制指标、检验频率及检验办法225.1.3 分项工程报验程序225.2 材料质量保证措施225.3 降水、排水措施235.4 安全保证措施235.4.1 建立健全桥梁施工安全管理制度235.4.2 施工安全技术管理235.4.3 加强安全教育，制定相应安全措施235.4.4 机械设备的安全措施255.4.5 防触电及电器设备安全措施255.4.6 施工爆破管理265.4.7 施工现场设立安全标志265.4.8 严防火灾265.4.9 特种作业人员持证上岗265.4.10 实行交接班制度265.4.11 坚持安全施工的指导思想265.5 环境保护及文明施工措施265.6 雨季施工技术措施275.6.1 雨季施工部署275.6.2 雨季施工技术措施275.6.3 雨季施工作业安全用电防护措施28第六章 施工应急预案296.1 挖孔桩施工危险源分析296.2 危险源的综合预防和控制措施296.3 危险源的具体预防措施306.3.1预防机械伤害事故的预防措施306.3.2预防坍塌事故的预防措施306.3.3预防高处坠落事故的预防措施306.3.4预防触电事故的预防措施316.3.5施工现场防火措施316.3.6 预防中毒事故的防护措施316.4 危险事故的应急措施326.4.1 触电事故应急救援措施326.4.2机械伤害事故应急救援措施326.4.3坍塌事故的应急处理措施326.4.4高处坠落事故应急处理措施336.4.5火灾事故应急处理措施336.4.6中毒事故应急处理措施346.4.7防止变形、塌孔应急处理346.4.8井下作业人员昏厥的处理346.5 突发事件应急准备356.5.1 成立抢险领导小组，明确责任分工356.5.2 组建抢险队伍，进行应急知识教育培训356.5.3 紧急情况发生和上报程序356.5.4 各相关单位联系方式35 第一章 编制依据及原则1.1 编制依据（1）、施工设计图纸；（2）、我国现行铁路桥涵工程施工规范及质量检验评定标准： （3）、现场实际情况和通过调查所掌握的有关资料信息；（4）、我公司的综合实力、机械设备能力、技术力量和多年来类似工程建设所积累的丰富施工经验。1.2 编制原则（1）、严格遵循招标、投标文件的内容及设计文件要求，确定本工程的创优规划，并据此来编制施工组织设计。 （2）、仔细考察工程实地，认真研究招标、投标文件、设计图纸和有关规定，充分考虑本桥的特点、场地、交通、水文、运输、料源、民情、水电供应、气候等实际情况的基础上编制。1.3 编制范围某某市某某新区至普湾新区城际铁路工程人工挖孔桩基础，超16m深桩基专项施工方案。第二章 工程概况（略）第三章 施工准备3.1 现场准备（1）平整场地，清除坡面危石、浮土，坡面有裂缝或坍塌迹象者应加设必要的保护，铲除松软的土层并夯实。（2）全站仪测量出各桩基中心精确位置（由技术员完成），埋设中心桩，以中心桩为圆心，孔位应比孔径大1020cm，护壁可采用砼护壁或钢筋混凝土护壁，护壁砼桩基直径为内径，加上护壁厚度进行桩基开挖。采用与桩基同标号的混凝土浇筑桩顶护体及顶节护壁混凝土。在浇注好第一节护壁后，将十字护桩中线固定在砼护壁上，方便经常检查较核。（3）井口四周围栏防护，并悬挂明显标志，井口护壁砼高出地面20cm30cm，防止土、石滚入孔内伤人；挖孔暂停人不在井下作业时，孔口要加盖；孔口四周挖好排水沟，及时排除地表水，搭好孔口遮挡雨棚，安装提升设备，修好出渣道路。（4）井内作业必须戴安全帽、大孔径桩在孔内搭设掩体；掩体用2cm厚钢板作顶盖。出土渣用的吊桶、吊钩、钢丝绳、卷扬机等，经常检查更换。3.2 技术准备（1）人工挖孔桩适用于持力层埋藏较浅、单桩承载力要求较高的基础。 挖孔桩受力性能可靠，结构传力明确，沉降量小；成孔后可直观检查孔内直径、垂直度及持力层的土质情况，保证桩的质量。（2）组建以项目经理、项目技术负责人为核心的技术管理体系，下设施工技术、质量、材料、资料、计划等分支部门。（3）审查施工图纸，提出合理化建议，取得建设单位和设计单位同意，以达到节约投资、加快进度、保证质量和施工简便的目的，并提出合理性的审图意见。（4）作好桩基分部施工方案，作好分项工程技术交底。（5）建立完善的信息、资料档案制度。（6）编制钢筋、水泥、木材、等材料计划，相应编制材料试验计划，指导材料定货、供应和技术把关。（7）按资源计划安排机械设备，周转工具进场，并完备相应手续。（8）建立完善的质量保证体系。（9）会同勘察设计、建设单位、发包单位、质监单位等部门复核定点坐标、建筑物标高及验基。（10）做好对班组人员的技术，安全交底工作。开工前,必须强调劳动纪律，向工人班组进行技术交底，学习图纸及有关施工规范,掌握施工顺序，保证工作质量和安全生产的技术措施落实到人。3.3 施工管理架构图（附后）3.4 施工机械计划表（附后）3.5 劳动力计划表（附后）3.3表 人工挖孔桩施工管理架构图项目经理施工负责技术负责人施工组组长 质检、安全组组长 材料、设备组组长 人工挖孔桩施工队伍3.4表 施工机械计划表序号机械名称单位型号数量功率备注1吊车台QY25V532125吨中联重科2砼搅拌机台JS3503350永泰建机3输送泵台HBT80C1165KW三一拖泵4电焊机台BX1-50012500W上海申工5空压机台KJ-75185.5KW开山6风镐把G1060开山7潜水泵台301.5KW8卷扬机台209插入式振动棒台ZX503050棒10钢筋切断机台 GQ5034KW11钢筋弯曲机台GW50BH33KW12钢筋调直机台WSL650218KW13电动鼓风机台EB082150W14高压风管米5015气体检测仪台33.5表 劳动力计划表序号施工项目人数1人工挖孔602钢筋笼制作、安装303混凝土浇筑20第四章 人工挖孔灌注桩施工工艺4.1 施工工艺流程50-1004.2 人工挖孔桩人工挖孔桩是利用人工自上而下逐层用镐、锹进行，遇坚硬土层及岩层用锤、钎，并加小型爆破破碎；在孔口上安装支架，用12t慢速扬机提升，弃土装入胶桶内垂直起吊运输出井口外。每挖深1m支模浇一圈混凝土护壁，如此不断往下深挖，一直挖到设计要求的标高，然后在孔内安放钢筋笼，灌注桩基混凝土。桩孔挖掘及支撑护壁两道工序须连续作业，不宜中途停顿，以防坍孔。支撑型式视土质、渗水量情况而定。对较完整坚硬岩层，不透水的，可不设支撑。护壁厚度一般采用0.150.20m，混凝土必要时可配置适量的钢筋。 在挖孔过程中，经常检查桩孔尺寸平面位置、竖轴线情况，如有偏差及时纠正。4.3 群桩施工顺序 本工程人工挖孔桩设计分两种，一种为单桩设计即设计桩径为2.8m挖孔桩，另一种为设计1.25m和1.5m桩径的群桩。群桩在施工过程中，要明确桩基施工顺序，减少桩基间施工干扰，保证人工挖孔桩施工安全。 每个桥墩桩基在开挖过程中要保证隔孔开挖，禁止相邻两孔同时进行开挖掘进施工，并且在进行桩基灌注混凝土工程中，禁止附近桩基进行人工井下作业。如果发下有孔内护壁脱落、开裂等任何危险现象应立即停止施工。4.4 孔内爆破施工（1）孔内爆破采用浅眼爆破法，在炮眼附近要加强支护，以防震坍孔壁，孔内应采用电雷管引爆。（2）必须打眼放炮，严禁裸露药包。对于软岩石炮眼深度不超过0.8m，对于硬岩石炮眼深度不超过0.5m。炮眼数目、位置和斜插方向，应按岩层断面方向来定，中间一组集中掏心，四周斜插挖边。（3）严格控制用药量，以震松为主。一般中间炮眼装药1/2节，边眼装药1/3节1/4节。（4）炮眼附近的支撑应加固或设防护措施，以免支撑炸坏引起塌孔。（5）有水孔眼要用防水炸药，尽量避免瞎炮。放炮后迅速排烟，将电动鼓风机的高压风管放入孔底吹风。并经常检查孔内二氧化碳浓度，如超过0.3%应增加通风措施。检查孔内无有害气体后，施工人员方可下井作业。（6）一个孔内进行爆破作业，其他孔内的施工人员必须到地面安全处躲避。（7）孔内爆破后用电动鼓风机或高压风管向孔内通风15分钟以上并用气体探测仪检查孔内无有害气体后方可下井作业。4.5 护壁桩孔挖掘过程中，每掘进1米，就进行一道混凝土护壁。护壁采用内齿式护壁，护壁下口直径比上口直径大5cm，护壁上口直径不得小于设计桩径。护壁混凝土强度要与桩身砼标号相同，即25MPa，以保证桩身护壁的整体稳定性和安全性为主。壁厚15cm，因而桩孔开挖直径控制为桩基直径30cm，上下层护壁间要保证有510cm的搭接长度。桩孔较深，土质较差，出水量较大或遇流砂等情况时，宜采用就地灌注混凝土护壁。护壁过程中，经常检查桩孔尺寸，平面位置和竖轴线倾斜情况，如有偏差，及时修整纠正（护壁后孔径不小于设计，倾斜度不大于0.5%）。4.6 除渣挖孔除渣采用人工孔底装渣，卷扬机或人力绞架提升出孔的方式除渣。孔内弃渣吊出后，渣料应顺孔桩平台水平外弃，保证挖孔废料堆放整齐、规范。渣料提升系统在使用过程中必须经常检查部件磨损情况，如有明显损坏，必须及时更换，以保证安全使用，人员上下孔设安全爬梯。4.7 孔内排水孔内有水渗入，应及时加强孔壁支护，防止井壁浸水造成坍孔。如渗水量不大，可采用人工排水；渗水量较大，可用高扬程抽水机吊入孔内抽水。如同一墩台有几个孔同时施工，可以安排一孔超前开挖，使地下水集中在一孔排除。除在地表墩台四周挖截水沟外，并应对从孔内排出的水引流远离桩孔。首选对地质情况复杂、地下水位高、水量丰富、砂层或淤泥层厚等情况弄清楚，施工中应有防流沙、防泥涌措施。  在灌注混凝土时，若数桩孔均只有少量渗水，应采取措施同时灌注，以免将水集中一孔增加困难。若多孔渗水量大，影响灌注质量时，则应在一孔集中抽水，降低其它各孔水位，此孔最后用水下灌注混凝土施工。4.8 终孔检查挖孔到达设计深度后，清除孔壁及孔底浮土、松散层；孔底必须平整，符合设计尺寸，保证桩身混凝土与孔壁及孔底密贴，受力均匀。开挖过程中经常检查了解地质情况，与设计资料不符的，应及时报监理工程师提出变更设计。终孔后钎探查明孔底以下是否有不良地质情况（如溶洞、薄层泥岩、淤泥夹层等）。4.9 桩基钢筋1）、钢筋制作：桩基钢筋在钢筋制作场统一进行制作，分节长度为12m，可采取单、双面搭接焊，焊接须满足相应规范要求，即符合单面焊不小于10d，双面焊不小于5d，同时注意要按照相应图纸要求；依据设计图纸制作成型后运往现场安装。2）、钢筋绑扎安装：制作成型的钢筋运至施工现场后，根据施工图纸进行钢筋绑扎，钢筋绑扎完成经监理工程师检验合格并签字后开始安装。钢筋笼的吊装分为两种情况：在工程吊车能到达的地方用吊车进行吊装，可在孔口附近地势较平坦的地方进行桩基钢筋绑扎，钢筋笼绑扎成型后，用起重吊车将钢筋笼缓慢吊放入孔，直至桩基钢筋笼完全安装就位为止。在吊车不能到达的地方用葫芦进行吊装，先用木质跳板将孔口覆盖，在跳板上拼装钢筋笼，钢筋笼成型后采用葫芦缓慢吊放入孔，直至桩基钢筋笼完全安装就位为止。4.10 灌注桩基砼砼浇注前对原材料碎石、河砂进行抽样试验，不合格的材料不准运进场；选择好的外加剂，做好砼的试配工作；砼浇注时，由试验工程师把关好后台，严格计量，调好水灰比及砼的和易性，确保桩基砼强度不低于40MPa。坍落度控制在18cm范围内，无离析泌水现象，初凝时间达9小时，确保混凝土连续浇注的完整性；并派施工员下到孔底，把关好砼的振捣密实。浇筑过程中，应视具体情况配备混凝土溜槽、漏斗、串筒等辅助设备，保证混凝土成品质量。当挖孔桩处在水位较低的地理位置或地下水较丰富的地段时，应用抽水机等抽水设备进行除水降水处理，确实因水源较丰富而无法将水处理到规范要求的范围内时，在征得业主和监理工程师同意的前提下，可更改为水下混凝土浇注。水下混凝土浇注的施工方法如下：水下混凝土浇注方法：桩基水下混凝土采用集中拌和，混凝土搅拌罐车运输和混凝土输送泵输送，用吊车或卷杨机提升导管。 混凝土原材料质量及配合比符合规范要求。 作业场地整洁，各项材料储量满足施工要求。 搅拌站、搅拌罐车、输送泵、电力设施调试正常，且有备用，劳动力分工明确，保证混凝土浇注的连续。 浇注前检查孔底沉渣、泥浆指标，符合规范及设计要求后方可浇注水下混凝土。 安装导管顶口料斗和球阀，首批混凝土数量必须且能满足导管首次埋深（1.2m）和填充导管底部的需要。混凝土利用搅拌运输罐车运输至料斗进行灌注。 首批混凝土下落后，将连续浇注。浇注过程中注意保持孔内水头，并以测绳勤测孔内混凝土面位置，及时调整导管埋深，使之埋置深度控制在1.0 m和填充导管底部间隙的需要。 为防止钢筋笼上浮，当浇注的混凝土顶面距钢筋笼底1.0m左右时，降低浇注速度，当混凝土升至钢筋笼底口4.0m以上时，提升导管，使导管底口高于钢筋笼底口2.0m以上，方可恢复正常浇注速度，安排专人负责经常检查埋管深度，埋管始终保持26m。 水下混凝土浇注过程中，导管提升应确保垂直、缓慢，以防碰撞钢筋笼或将导管拔超孔内混凝土面，确保混凝土浇注至桩顶设计标高以上0.51.0m。整桩混凝土浇注应快速、连续，以保证桩头质量。 混凝土浇注结束后，一方面核对混凝土浇注量，另一方面探测桩头混凝土位置，确保混凝土面在控制范围内。 及时填写混凝土浇注纪录。4.11人工挖孔桩挖孔过程中特殊地质条件下的处理方案（一）地下水 地下水是孔桩施工中最常见的问题，它给人工挖孔桩施工带来许多困难。含水层中的水在开挖时破坏了其平衡状态，使周围的静态水充入桩孔内，从而影响了人工挖孔桩的正常施工，如果遇到动态水压土层施工，不仅开挖困难，连护壁混凝土也易被水压冲刷穿透，发生桩身质量问题。如遇到了细砂、粉砂土层，在压力水的作用下，也极易发生流砂和井漏现象。 1、地下水量不大时 可选用潜水泵抽水，边抽水边开挖，成孔后及时浇筑相应段的混凝土护壁，然后继续下一段的施工。 2、水量较大时 当用施工孔自身水泵抽水，也不易开挖时，应从施工顺序考虑，采取对周围桩孔同时抽水，以减少开挖孔内的涌水量，并采取交替循环施工的方法，组织安排合理，就能达到很好的效果。也可将桩孔分为若干组进行成孔,每组选1 2 个挖得最深的孔作为该组挖孔的集水井, 利用抽水机对集水井进行抽水,以降低地下水位。3、对不太深的挖孔桩 根据水文地质勘探资料所提供的渗水量, 采取井点降水法, 在场地四周合理布置统一的轻型管井降水分流，使地下水位降至孔底以下0.5 1.0 m处，对基础平面占地较大时，也可增加降水管井的排数，一般即可解决。 4、抽水时环境影响 有时施工周围环境特殊，一是抽出地下水进出时周围环境，基础设施等影响较多，不允许无限制抽水；二是周围有江沙、湖泊、沼泽等，不可能无限制达到抽水目的。因此在抽水前均要采取可靠的措施。处理这类问题最有效的方法是截断水源，封闭水路。桩孔较浅时，可用板桩封闭；桩孔较深时，用钻孔压力灌浆形成帷幕挡水，以保证在正常抽水时，达到正常开挖。 5、凡在孔内抽水之后，必须先将抽水的专用电源切断，作业人员方可下桩孔作业。严禁带电源操作，孔口配合孔内作业人员要密切注视孔内的情况，不得擅离岗位。  （二）流砂 人工挖孔在开挖时，如遇细砂，粉砂层地质时，再加上地下水的作用，极易形成流砂，严重时会发生井漏，造成安全事故，因此要采取有效可靠的措施。 1、流砂情况较轻时 有效的方法是缩短这一循环的开挖深度，将正常的1m左右一段，缩短为0.5m，以减少挖层孔壁的暴露时间，及时进行护壁混凝土灌注。当孔壁塌落，有泥砂流入而不能形成桩孔时，可用纺织袋土逐渐堆堵，形成桩孔的外壁，并控制保证内壁满足设计要求。 2、流砂情况较严重时 常用的办法是下钢套筒，钢套筒与护壁用的钢膜板相似，以孔外径为直径，可分成4-6段圆弧，再加上适当的肋条，相互用螺栓或钢筋环扣连接，在开挖0.5m左右，即可分片将套筒装入，深入孔底不少于0.2m，插入上部混凝土护壁外侧不小于0.5m，装后即支模浇注护壁混凝土，若放入套筒后流砂仍上涌，可采取突击挖出后即用混凝土封闭孔底的方法，待混凝土凝结后，将孔心部位的混凝土清凿以形成桩孔。也可用此种方法，应用到已完成的混凝土护壁的最下段钻大，使孔位倾斜至下层护壁以外，打入浆管，压力浇注水泥浆，使下部土壤硬些，提高周围及底部土壤的不透水性，以解决流砂现象。3、桩端土的加固如果泥质砂砾层流砂现象严重，采取措施亦不能保证安全施工，或采取措施需要较大的经济投入，在桩端持力层距流砂层厚度不大于45m时，可考虑采用加固砂砾层。使该层成为桩体的一部分，支承于桩端持力层上。 加固原理：采用高压灌浆将水泥浆压入土层，形成一定高度的复合土体，使土层承载力得到提高。施工做法：根据设计验算结果，可仅加固流砂层，也可加固流砂层及桩端持力层一定深度的土层。钻机在桩中心位置就位，钻进需加固的土体底层，采用多重管法施工，为防止泥砂堵塞喷嘴，应边射水边插管，至要求加固的土层底后，由下而上喷射水泥浆，边喷射边旋转，直至完成。一般采用425水泥做材料，水做溶剂，水灰比1：1，为保证水泥正常凝结，可加入一定量的促凝外加剂。（三）淤泥质土层 在遇到淤泥质土层等软弱土层时，一般可用木方、木板模板等支挡，并要缩短这一段的开挖深度，并及时浇注混凝土护壁，每次支挡的木方要沿周边打入底部不少于0.2m深，上部嵌入上段已浇好的混凝土护壁后面，可斜向放置，双排布置互相反向交叉，能达到很好的支挡效果。 4.12人工挖孔桩挖孔过程中溶洞的处理方案1、土洞   即在土体由地下水溶蚀而成的溶洞，溶洞内无岩石，一般可能为流质泥浆填充或无填充物的空洞等几种情形。在无外力搅动请况下，溶洞壁一般都处于稳定状态，所以在遇到土中溶洞时应尽量避免搅动溶洞壁，不宜采用爆破方法施工。要穿过土体中溶洞施工时应采用人工清除溶洞中填充物再回填密实材料的方法施工。2、岩石层中的溶洞岩石层中的溶洞一般有开口溶洞（溶槽、漏斗）、封闭溶洞等情况，开口溶洞有半边岩石半边土或放射状溶槽等情形。溶洞内填充可能是硬质粘土或软土或流质泥浆或给水等填充物或干洞。（1）、半边岩石半边土开口溶洞a、当土体为硬质粘土时，按逐节1.0M深往下施工，先掏空土体部分，然后爆破炸碎岩石清出石渣，修正墩孔后将土壁部分用水泥砂浆砌筑不少于120mm厚的砖护壁，待护壁砂浆凝结24小时后。按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。b、当土体为软土（但不流动）时，按逐节0.5M深往下施工，先在土体部分沿孔壁周向孔外斜打入1.01.5M长的硬原木（梢径35cm，沿墩孔周布桩间距15cm）桩，然后掏空土体部分，再爆破炸碎岩石清出石渣，修正墩孔后将土壁部分用水泥砂浆砌筑不少于240mm厚的砖护壁。待护壁砂浆凝结24小时后，按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。c、当土体部分是流质泥土或流砂时，按逐节0.5M深往下施工，先在土体部分沿孔壁周向孔外斜打入1.5M以上长的硬原木（梢径35cm，沿墩孔周布桩间距10cm）桩，然后掏空土体部分，掏土作业时边掏土边用扎成团的稻草塞入硬木桩间缝隙，便其能滤水挡泥（砂），掏土至一节（0.5M左右）深时，如发生孔底涌泥（砂）则用尼龙编织袋装砂压住孔底堵住泥（砂）涌，然后装定型钢模抽干孔内积水后浇筑C30混凝土护壁，护壁厚度应不少于15cm，护壁内配竖向和水平双向6200钢筋网，待护壁混凝土凝结24小时后再爆破炸碎岩石清出石渣，修正墩孔。按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。d、当土体部分流质泥土显泥浆状流动性很大时，先用尼龙编织袋（能透水）装干拌1:2水泥砂浆（或干水泥粉）压入溶洞空腔泥浆中筑成一道封闭式围堰，围堰上部应顶紧溶洞顶，待水渗透编织袋使袋子内的干拌水泥砂浆（或干水泥粉）吸水凝结后清除墩孔内泥浆，然后装定型钢模抽干孔内积水后浇筑C30钢筋混凝土护壁，待护壁混凝土凝结24小时后再爆破炸碎岩石清出石渣，修正墩孔。按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。（2）、岩石层中封闭式溶洞a、当填充土体为硬质粘土时，按在硬质粘土层作业方法每节1.0M深往下施工，直至穿过溶洞墩孔底全部见岩后扩底成孔。b、当填充土体为软土（但不流动）时，按逐节0.5M深往下施工，先在土体部分沿孔壁周向孔外斜打入1.01.5M长的硬原木（梢径35cm，沿墩孔周布桩间距15cm）桩，然后掏空土体部分，修正墩孔用水泥砂浆砌筑240mm厚的砖护壁。待护壁砂浆凝结24小时后，按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。 c、当填充土体是流质泥土或流砂时，按逐节0.5M深往下施工，先在土体部分沿孔壁周向孔外斜打入1.5M以上长的硬原木（梢径35cm，沿墩孔周布桩间距10cm）桩，然后掏空土体部分，掏土作业时边掏土边用扎成团的稻草塞入硬木桩间缝隙，便其能滤水挡泥（砂），掏土至一节（0.5M左右）深时，如发生孔底涌泥（砂）则用尼龙编织袋装砂压住孔底堵住泥（砂）涌，然后装定型钢模抽干孔内积水后浇筑C30混凝土护壁，护壁厚度应不少于15cm，护壁内配竖向和水平双向6200钢筋网，待护壁混凝土凝结24小时后。按照同样方法施工下一节，直至墩孔底全部见岩后扩底成孔。d、当溶洞内填充物是流动性很大泥浆或积水时，排除溶洞内的泥浆、积水，如果溶洞壁岩石完整，溶洞侧深不大（1.0M以内）且墩孔全部在溶洞内时，可不做护壁，只需将溶洞内的泥浆冲洗干净，待浇灌墩芯混凝土一并填充。当溶洞侧深大于1.0M以上时，则按设计墩径要求用水泥砂浆砌筑120mm厚砖护壁，边砌护壁边用混合砂石填充护壁的溶洞空腔，如溶洞高度在1.0M以内则一次将护壁砌到顶封闭溶洞，待护壁砌体砂浆凝结12小时才能继续往下成孔施工；如溶洞高度超过1.0M以上了则清除干净溶洞内填充杂物后，从溶洞底往上分节施工，砖砌护壁厚度应不少于240mm，应采取灌浆砌法砌筑护壁砌体，完成护壁砌体12小时内应不断排除溶洞内的积水，保证砌体砂浆的凝结，必须待下节护壁砌体砂浆凝结24小时候才能施工上一节。（3）、遇多个裂隙型溶洞采取各个填堵的施工方式，即先施工一个裂隙口堵死后，再进行等下个裂隙孔，依次施工，特别要注重护壁薄弱的环节。先用钢钎探插裂隙的深浅走向，必要时要打木枋，踩干水泥粉来固定裂隙中的岩溶。（4）、遇岩溶翻涌遇岩溶翻涌情况很多，也很难发现，对施工安全存在很多隐患，这就要多多研究勘探报告和相邻几根桩孔的岩溶，岩石及裂隙、溶槽的走向进行分析，用几米长的钢钎密密探插岩溶和溶洞的深度，宽度，了解其大致的岩溶含有量，并分析其对桩孔的施工影响。视分析情况，能堵则用木枋，用整袋干水泥粉等一切办法堵，不能堵就须花大力气将其掏空再堵，堵好洞口后，再在护壁处打洞，用混凝土再填充实。堵溶洞涌泥用整袋干粉水泥堵，踩是最好的方法。（5）、遇涌水遇涌水时，不要将水堵住，可用竹节或水管将其引入底部，用水泵日夜抽排，抽若干天后，涌水可变小，同时可将浅桩孔的水位降低，对以后浇筑提供方面。第五章 质量、安全、文明施工5.1 质量保证措施1）、施工前做好施工技术交底，现场施工负责人要熟悉设计图纸、施工工艺及质量要求，施工工人要熟悉施工工艺。2）、放样准确，护桩要稳固。3）、施工现场要挂施工牌，标明现场施工负责人、技术负责人和砼施工配合比。4）、钢筋电焊工、机械工必须要有上岗证。5）、整个施工过程要严格按照监理程序施工。6）、钻孔过程中应经常检孔，如有偏差应及时纠正。7）、桩底要支撑在设计要求的持力层上，并清除底部沉渣，要每桩进行隐蔽检查。8）、挖孔过程中注意土层、岩层的变化情况，发现异常情况应立即通知技术管理人员、监理工程师、业主、地质、设计部门。5.1.1 质量检验程序图5.1.2 工程质量控制指标、检验频率及检验办法砼强度、桩位、孔径、孔深、孔的倾斜度的质量要求、检查方法及检查频率及外观鉴定按铁路工程桩基检测技术规程TB10218-2008、J808-2008执行。5.1.3 分项工程报验程序每道工序完工后，按照总监办下发的工序检验程序进行自检，自检合格后填写检验申请表和各工序相应的现场质量检验报告单并报专业监理工程师进行检查认可。分项工程完工后，再进行一次系统的自检，检查合格后，汇总各工序的检查记录和测量及抽样试验结果，填写该分项工程的分项工程质量评定表及中间交工证书，申报监理工程师审核签认。对已签发的中间交工证书的工程进行计量，填写中间计量表交总监办签发。5.2 材料质量保证措施1）、原材料进场，如水泥、钢筋、混凝剂，必须附带有厂家的产品质量证明书或产品合格证，砂石进场要严格控制其表观质量，材料进场后要按规范要求在监理见证下取样做试验，试验合格后方可使用。砼拌合楼在使用前必须经过相关部门标定，拌和用原材料要严格按照施工配合比进行计量。2）、材料进场后保存措施、包装水泥按品种、等级强度、出场编号、到货先后顺序堆放，堆放场地应干燥，堆放时应在距地面不低于30cm垫板上堆放，堆垛高度超过10袋，各堆垛之间留一不小于70cm宽的通道。堆垛水泥用防水篷布覆盖严实，防止雨露入侵导致水泥变质。散装水泥要用专门的水泥罐保存。水泥保存时间不应超过三个月，如存放期超过三个月必须重新取样抽检。对于重新抽检不合格的水泥不予使用。、钢筋进场后分型号、种类保存。钢筋堆放场地须硬化，钢筋底下垫枕木以确保钢筋不受地面积水侵蚀，雨天要用防雨篷布覆盖以避免钢筋生锈。对于轻微起锈的螺纹钢可用钢丝刷清除，线材可直接用钢筋调直机清除。、砂石进场后按要求分类存放，存放场地须硬化，中间设围挡隔开。、缓凝剂进场后需存放在干燥的房间内，每次使用按需领取，对包装打开后未使用完的缓凝剂须重新包装密实后再入库存放。5.3 降水、排水措施桩孔开挖前每排桩基统一开挖好排水沟，孔内排除的水统一排至事先开挖的集水坑内。开挖过程当中，如桩孔内渗水过大，可超前开挖统一抽水，即开挖过程当中对每挖进一层都事先开挖一集水坑用潜水泵抽水。开挖过程中护壁浇筑混凝土时振捣不密实时会造成护壁漏水，对于水压较小的水孔，可用水玻璃加30%的水泥再掺加适量速凝剂直接堵塞。如果孔内渗水较大，护壁混凝土浇筑过程中受渗水的稀释也会造成护壁渗水。如果拆模发现护壁渗水，先将孔内松散的混凝土打掉、洗净，根据水量大小选择相应尺寸的塑料管插入孔壁导流，然后用掺加30%水泥的水玻璃将漏水处将塑料管四周封死，24小时以后将打折并用铁丝扎死，切断水流。5.4 安全保证措施5.4.1 建立健全桥梁施工安全管理制度包括：安全生产责任制度，安全生产教育制度，施工安全措施计划，安全生产检查制度和相应的奖罚条例，因工伤亡事故的调查和处理制度等。5.4.2 施工安全技术管理加强桥梁施工安全技术管理，合理安排工序进度的作业循环，组织均衡生产，统一指挥，及时解决生产进度与施工安全的矛盾，避免抢进度而忽视安全造成事故的发生。5.4.3 加强安全教育，制定相应安全措施经常进行安全教育，制定相应安全措施，做好桥梁桩基施工安全技术交底，对各种安全人员和新工人进行安全生产基本知识教育，对容易发生事故的工序施工，进行安全操作训练，考核确认掌握安全操作技术要领后方能作业。人工挖孔桩安全技术要求及施工安全措施1）、挖出的土方必须及时运走，井孔口周边1m范围内，禁止堆放土石方，且堆土高度不应大于0.8m。2）、井孔周边必须设置安全防护围栏，高度不低于1.2m，围栏须采用钢筋牢固焊制，正在开挖的桩孔停止作业或已挖好的成孔，必须设置牢固的盖孔板，非工作人员禁止入内。3）、施工人员必须带戴安全帽,穿绝缘胶鞋,孔内有人时,孔上必须有人监督防护;井孔周边作业人、监护人员，必须戴安全帽，严禁穿拖鞋、赤脚、酒后上岗作业。4）、孔深挖至超过挖孔人身高时，在桩孔口或孔内装设靠周壁略低的半圆防护板（网），并随着孔深增加而往作业面下引，吊渣桶上下时，孔下作业人员应避于护板（网）下。5）、井孔内必须设置应急时使用的安全绳和软爬梯。6）、井内人员必须乘专用吊笼上下，不得乘坐吊桶或脚踩护壁上下井孔。 7）、井孔内外设置对讲机或低压电铃，便于上下联系，确保通讯畅通。8）、桩孔必须每挖深0.4m0.9m左右做一层护壁，严禁只挖不护壁。9）、井底照明须用低压电源，防水带罩的安全灯具或安全矿灯。10）、当孔深大于5m以上时，应向孔下通风，加强空气对流。必要时输送氧气，防止有毒气体危害。操作时上下人员轮换作业，桩孔上人员密切注意观察桩孔下人员情况，预防安全事故发生。11）、当地下水量不大时，随挖随将泥水用吊桶运出，地下渗水量较大时，吊桶满足不了排水，先在桩孔底挖集水坑，用高扬程水泵抽水。作业人员必须离开井孔，严禁人机同坑作业。随时观察井壁变化，遇到险情，全部人员应立即撤离井孔。 12）、孔内实施爆破时，严格按照设计控制药量，及布眼。井下全部人员必须从井孔内撤离;划定安全距离,设置警戒哨,闪电雷鸣时禁止装药、接线,施工操作时严格按安全操作规程办事,爆破后向孔内强制输送清洁空气,排除有害气体,待有害气体排完后方可下井。 13）、孔内人工凿岩时，必须戴防尘口罩。 14）、施工现场电源线路，必须按“三相五线”制，TV-S系统要求布置，并按“三级配电”“二级漏电分级”分段保护。 15）、各孔井用电必须分闸，严禁一闸多孔和一闸多用。必须一机一闸一漏一箱进行敷设。 16）、孔上电线、电缆必须架空。 17）、电箱一律采用铁质电箱，电箱应有严密的防雨措施，安装位 置合适，安装牢固，进出线整齐，拉线牢固，熔丝不得用金属代替，箱内不得放其它物品。 18）、现场电源线路及电气设备，由持证电工负责安装维护，经验收合格后，方准投入使用。 19）、施工现场所有设备和机具必须做好保护接零。 20）、所有机械设备的传动部位，必须装设防护罩。 21）、垂直起重设备必须经常性检修维护，保证机件能够运转正常，操作灵活，按钮开关、减速器、钢丝绳、绳卡、吊钩、吊桶、吊笼等，不得带病作业。 22）、垂直起重设备支架应牢固，应能承受一定的冲击力不至翻倒，垂直起重设备必须经检验合格后，方可投入使用。 23）、孔桩开挖应交叉进行，正在开挖或已成孔而尚未浇灌砼的桩孔其10米半径范围内不得同时开挖其它桩孔。 24）、为了预防有害气体中毒和孔井内缺氧，每天作业前必须先检测或放鸟等方法测试，如不符合要求应先通风充氧，符合要求方准作业。5.4.4 机械设备的安全措施机械设备装设安全防护装置，操作者要严格遵守安全操作规程，操作前要对设备进行全面的安全检查，设备严禁带故障运行。装载机、卷扬机、吊车作业时设专人指挥，以防砸伤人员等，对施工机械和电力设备进行定期检验及保养、试验、日常检查，凡不合要求者严禁使用。5.4.5 防触电及电器设备安全措施进行安全用电知识教育，定期检修电器设备。对电器外壳进行防护性接地、保护性接零或绝缘，电闸开关必须装盒。5.4.6 施工爆破管理土石方开挖爆破，必须按国家爆破安全规程及辽宁省民用爆破物品管理实施细则执行，设置爆破安全小组，负责爆破作业安全工作。爆破作业必须统一指挥、统一布置。火工品由专人保管，专人负责领取，当天没有用完的火工品必须入库。5.4.7 施工现场设立安全标志桥梁施工现场设置防护设施和安全提醒标志、便道方向标志等，变压器设置安全栅栏，并设置提醒标志。5.4.8 严防火灾消除一切可能造成火灾的事故根源，控制火源，易燃物质和助燃物，装设灭火器材，一旦发生火情，要及时转移器材，疏散人员，及时组织有效的灭火工作，当火势超过本单位消防能力时，要及时报警，以防造成更加严重的损失。5.4.9 特种作业人员持证上岗对于电工作业、起重机械作业、机械车辆驾驶，焊接（气割）作业，等特种技术工人，必须经专业培训，考试合格后持证上岗，并进行安全技术
