辽宁某铁路客运专线站房项目地下通廊土方开挖工程施工方案.doc

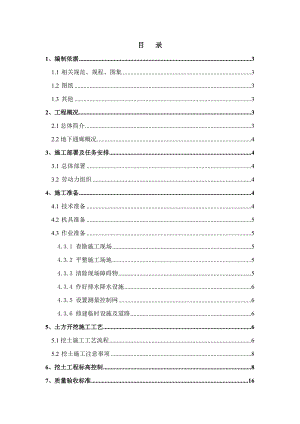

目 录1、编制依据31.1 相关规范、规程、图集31.2 图纸31.3 其他32、工程概况32.1总体简介32.2地下通廊概况43、施工部署及任务安排43.1 总体部署43.2 劳动力组织44、施工准备44.1 技术准备44.2 机具准备54.3 作业准备54.3.1 查勘施工现场54.3.2 平整施工场地54.3.3 清除现场障碍物54.3.4 作好排水降水设施64.3.5 设置测量控制网64.3.6 修建临时设施及道路65、土方开挖施工工艺65.1挖土施工工艺流程65.2 挖土施工注意事项86、挖土工程标高控制87、质量验收标准167.1一般规定167.2检验标准168安全保证措施171、编制依据1.1 相关规范、规程、图集序号名称编号或编制单位1铁路桥涵工程施工质量验收标准TB10415-20032土工试验方法标准GB/T50123-19993铁路工程土工试验规程TB10102-20044建筑地基处理基础技术规范JG79-20025沈阳铁路局铁路建设标准化管理沈阳铁路局6建筑地基基础工程施工质量验收规范GB50202-20027铁路站场工程施工质量验收标准TB10423-20038土方与爆破工程施工及验收规范GBJ201-831.2 图纸铁道第三勘察设计院集团有限公司编制的新建铁路哈大客运专线大连北站站房工程施工图（送审稿）C2区地下一层建筑专业及结构专业。1.3 其他（1）集团公司标准化工地建设（2）公司相关技术文件及施工经验（3）本工程施工组织设计2、工程概况2.1总体简介序号项 目内 容1工程名称新建哈尔滨至大连铁路客运专线新大连站站房工程2工程地址辽宁省大连市甘井子区3建设单位沈阳铁路局4设计单位铁道第三勘察设计院集团有限公司5监理单位哈大客专北京铁城铁科院联合体监理站6施工总包单位中铁建工集团有限公司7主要分包单位北京金筑隆基工程技术有限公司8合同工期456日历天9质量目标符合哈大客专创优规划要求2.2地下通廊概况地下出站通廊南北长225.25m，东西宽46m，层高为8.6m。地下一层底板厚度为800mm，基础采用墩承台基础和柱下独立基础，持力层均为弱风化白云岩或弱风化辉绿岩。本工程经地质钻探揭露，在钻孔控制深度范围内的地基土均属蓟县系白云岩和燕山期侵入岩脉辉绿岩，表覆少量人工填土（Q4ml）杂填土、素填土及上更新统残坡积层（Q3el+dl）粘土、粉质粘土，岩性特征及各地层的分布、厚度及埋深在工程地质剖面图、地质柱状图中均有体现。3、施工部署及任务安排3.1 总体部署本工程地下通廊桩基施工完毕后即可开展土方开挖的施工，受既有线路影响，土方开挖分倒线前和倒线后两部分分别施工，倒线前土方开挖施工计划于2010年4月下旬进行，施工周期为一周，倒线后土方开挖施工需待既有线部分桩基施工完毕后进行。土方开挖分为两道工序，首先进行场地平整，平整压实后再对暗梁及集水坑等部位进行土方开挖施工。3.2 劳动力组织序号工 种人数（人）备 注1司机4/2力工20合计24/4、施工准备4.1 技术准备（1）审图：检查图纸和资料是否齐全，核对平面尺寸和坑底标高，图纸相互间有无错误和矛盾；掌握设计内容及各项技术要求，了解工程规模、结构形式、特点、工程量和质量要求；熟悉土层地质、水文勘察资料；审查地基处理和基础设计；会审图纸，搞清地下构筑物、基础平面与周围地下设施管线的关系，图纸相互间有无错误和冲突；研究好开挖程序，明确各专业工序间的配合关系、施工工期要求；并向参加施工人员层层进行技术交底。（2）确定开挖范围：根据现有场地及底板下部设计标高，确定机械开挖深度及范围。4.2 机具准备序号机具种类数量（台）1挖掘机32碾压机13冲击打夯机44铁锹若干5土方车56机械打钎机械34.3 作业准备4.3.1 查勘施工现场摸清工程场地情况，收集施工需要的各项资料，包括施工场地地形，地貌、地质水文、河流、气象、运输道路、邻近建筑物、地下基础、管线、电缆坑基、防空洞、地面上施工范围内的障碍物和堆积物状况，供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可靠的资料和数据。4.3.2 平整施工场地按设计或施工要求范围和标高平整场地，将土方弃到规定弃土区；凡在施工区域内，影响工程质量的软弱土层、淤泥、腐殖土、大卵石、孤石、垃圾、树根、草皮以及不宜作填土和回填土料的稻田湿土，应分别情况采取全部挖除或设排水沟疏干、抛填块石、砂砾等方法进行妥善处理，以免影响地基承载力。4.3.3 清除现场障碍物将施工区域内所有障碍物，如高压电线、电杆、塔架、地上和地下管道、电缆、坟墓、树木、沟渠以及旧有房屋、基础等进行拆除或进行搬迁、改建、改线；对附近原有建筑物、电杆、塔架等采取有效地防护加固措施，可利用的建筑物应充分利用。4.3.4 作好排水降水设施在施工区域内设置临时性排水井，将基坑水排走或排到低洼处，再设水泵排走。地下水位高的基坑，在开挖前一周将水位降低到要求的深度。4.3.5 设置测量控制网根据给定的国家永久性控制坐标和水准点，按建筑物总平面要求，引测到现场。在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制的测量和校核。控制网要避开建筑物、构筑物、土方机械操作及运输线路，并有保护标志；场地整平应设10m×10m或20m×20m方格网，在各方格点上做控制桩，并测出各标桩处的自然地形、标高，作为计算挖、填土方量和施工控制的依据。对建筑物应做定位轴线的控制测量和校核；进行土方工程的测量定位放线，放出基坑（槽）挖土灰线、上部边线和底部边线和水准标志。灰线、标高、轴线应进行复核无误后，方可进行场地整平和基坑开挖。4.3.6 修建临时设施及道路根据土方和基础工程规模、工期长短、施工力量安排等修建简易的临时性道路。修筑施工场地内机械运行的道路，行车路面按单车循环路线进行布置。车辆可从西侧雨棚区道路进入，道路在场地内形成环路。5、土方开挖施工工艺5.1挖土施工工艺流程（1）开挖前应先进行测量定位，抄平放线，定出开挖长度，按放线分块（段）分层挖土。根据土质和水文情况，采取在四侧或两侧直立开挖或放坡，以保证施工操作安全。应根据土质和施工具体情况进行放坡，以保证不坍方。其临时性挖方的边坡值可按表6-43采用。放坡后基坑上口宽度由基坑底面宽度及边坡坡度来决定，坑底宽度每边应比基础宽出1530cm，以便施工操作。临时性挖方边坡值 土的类别边坡值（高：宽）砂土（不包括细砂、粉砂）1：1.251：1.50一般性粘土硬1：0.751：1.00硬塑1：11：1.25软1：1.5或更缓碎石类土充填坚硬、硬塑粘性土1：0.51：1.0充填砂土1：11：1.5注：1有成熟施工经验，可不受本表限制。设计有要求时，应符合设计标准。2如采用降水或其他加固措施，也不受本表限制。3开挖深度对软土不超过4m，对硬土不超过8m。（2）基坑开挖程序一般是：测量放线切线分层开挖排降水修坡整平留足预留土层等。相邻基坑开挖时，应遵循先深后浅或同时进行的施工程序。挖土应自上而下水平分段分层进行，每层0.3m左右，边挖边检查坑底宽度及坡度，不够时及时修整，每3m左右修一次坡，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过2.0cm。（3）基坑开挖应尽量防止对地基土的扰动。当用人工挖土，基坑挖好后不能立即进行下道工序时，应预留1530cm一层土不挖，待下道工序开始再挖至设计标高。采用机械开挖基坑时，为避免破坏基底土，应在基底标高以上预留一层由人工挖掘修整。使用铲运机、推土机时，保留土层厚度为1520cm，使用正铲、反铲或拉铲挖土时为2030cm。（4）在地下水位以下挖土，应在基坑（槽）四侧或两侧挖好临时排水沟和集水井，将水位降低至坑、槽底以下500mm，以利挖方进行。降水工作应持续到基础（包括地下水位下回填土）施工完成。（5）雨季施工时，基坑槽应分段开挖，挖好一段浇筑一段垫层，并在基槽两侧围以土堤或挖排水沟，以防地面雨水流入基坑槽，同时应经常检查边坡和支撑情况，以防止坑壁受水浸泡造成塌方。（6）基坑开挖时，应对平面控制桩、水准点、基坑平面位置、水平标高、边坡坡度等经常复测检查。（7）独立柱基挖土完成后及时请监理、地勘院、设计院对基坑进行验槽，做好基坑验槽的工程资料。5.2 挖土施工注意事项（1）土方开挖中如发现文物或古墓，应立即妥善保护并及时报请当地有关部门来现场处理，待妥善处理后，方可继续施工。（2）挖掘发现地下管线（管道、电缆、通讯）等应及时通知有关部门来处理，如发现测量用的永久性标桩或地质、地震部门设置的观测孔等亦应加以保护。如施工必须毁坏时，亦应事先取得原设置或保管单位的书面同意。6、挖土工程标高控制地下出站通廊底板下部先进行独立柱基和承台的开挖，平整场地后再进行地梁和电梯井基坑的开挖，场地平整至标高-12.15m的位置（底板垫层下部），随后进行土方开挖施工，施工平面图如下：第二流水段土方开挖平面示意图地下通廊基础开挖部分有暗梁、基础梁、独立柱基、电梯井基坑、承台、集水井、另有扶梯基础需进行换填土，施工工艺参本工程的地基处理施工方案。暗梁AL-1（1-1剖）；独立柱基JC-1（2-2剖）、承台CT2-CT4（3-3剖）；电梯井基坑CT-WT1（4-4剖、5-5剖）；基础梁JL-1（6-6剖）；集水井（7-7剖、8-8剖）；JC-2至JC-4（9-9剖）；承台CT-1(10-10剖)；剖面标高详图如下所示（垫层均为200厚）：暗梁剖面图独立柱基剖面图七桩承台剖面图电梯井基坑剖面图（一）电梯井基坑剖面图（二）基础梁剖面图集水井剖面图（一）集水井剖面图（二）JC-2至JC-4剖面图承台CT-1剖面图7、质量验收标准7.1一般规定（1）基底处理必须符合设计要求或施工规范的规定。（2）平整场地的表面坡度应符合设计要求，平整后的场地表面应逐点检查，检查点为每100-400m2取一点，但不应小于10点：长度、宽度和边坡为每20米取一点，每边不应小于1点。7.2检验标准土方开挖依照以下标准进行检验。土方开挖工程质量检验标准（mm）项序项目允许偏差或允许值检验方法挖方场地平整人工机械主控项目1标高-50±30水准仪2长度、宽度（由设计中心线向两边量）+300-100+500-150经纬仪、用钢尺量3边坡设计要求观察或按坡度尺检查一般项目1表面平整度2050用2m靠尺或塞型尺检查2基底土性观察或土样分析8安全保证措施（1）工人入场前必须进行三级教育，经考试合格后，方可进入施工现场。（2）所有人员进入施工现场必须戴合格安全帽，系好下颚带，锁好带扣。 （3）土方开挖必须严格按照施工组织设计和土方开挖方案进行。（4）开挖深度超过1.5M，应设人员上下坡道和爬梯，以免发生坠落，开挖深度超过2M的，必须在边沿设两道1.2-1.5M高护身栏杆，危险处，夜间应设红色标志灯。（5）任何人严禁在坑底休息。（6）夜间挖土时，施工场地应有足够的照明。（7）土方施工中，施工人员要经常注意边坡是否有裂缝，一旦发现，立即停止一切作业，待处理和加固后，才能进行施工。（8）开挖土方时，应有专人指挥，防止机械伤人或坠土伤人，挖土机的工作范围内，不准进行其它工作。（9）基坑边1M以内不得堆土、堆料、停置机具。（10）基坑开挖时，两人操作间距应大于2.5M。多台机械开挖，挖土机间距应大于10M。在挖土机工作范围内，不许进行其他作业。（11）挖土应自上而下，逐层进行，严禁先挖坡脚或逆坡挖土。（12）基坑开挖应严格按要求放坡，操作时应随时注意土壁的变动况，如发现有裂纹或部分坍塌现象，应及时放坡或支撑处理，并注意支撑、防护的稳固和土壁的变化，确定安全后，方可进行下道工作，有护坡桩和护坡墙的基坑在开挖时，定人定时对边坡进行监测。（13）基坑四周应设安全栏杆，高度不低于1.2M，人员不得趴在栏杆上往坑底看。（14）基坑上下应先挖好阶梯或开斜坡道，采取防滑措施，禁止攀边坡上下。（15）用手推车运土，应先平整好道路，不得放手让车自动翻转。（16）基坑清土时，应从中央开始，退向坑边，已清理好的地方不再上人，浇筑砼时，施工人员可站在木板上操作，尽可能减少对基底土的扰动。（17）重物距边坡应有一定距离，汽车不小于3M，起重机不小于4M，土方堆放不小于1M，堆土高度部不超过1.5M，材料堆放应不小于1M。（18）挖土机也按规定离坡边有一定的安全距离，以防塌方，造成翻车事故，一般距离不小于1-1.5M。（19）坑上人员不得向坑内扔抛物品，避免物体打击事故。（20）土方外运时，在门口设立清扫站，派专人拍实车上的土，扫干净车轮上的土，确保道路上无遗洒，并设专人洒水降尘。（21）土方开挖时，禁止酒后作业，严禁嬉戏打闹，禁止操作与自己无关的机械设备。
