连云港经济技术开发区金融大厦卸料平台施工方案.doc

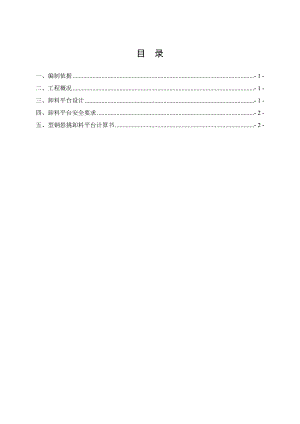

目 录一、编制依据- 1 -二、工程概况- 1 -三、卸料平台设计- 1 -四、卸料平台安全要求- 2 -五、型钢悬挑卸料平台计算书- 2 -一、编制依据序号名称编号1建筑施工扣件式钢管脚手架安全技术规范JGJ130-20112钢结构设计规范GB50017-20033建筑结构荷载规范GB50009-20114混凝土结构设计规范GB50010-20105建筑施工安全检查标准JGJ59-20116建筑施工高处作业安全技术规范JGJ80-917连云港金融大厦图纸二、工程概况序号项 目内 容1工程名称连云港经济技术开发区金融大厦2工程地址项目位于连云港市新浦区，西侧为花果山大道，南侧为银台路，东侧为规划道路，北侧为盐池西路。3建筑面积64702m24结构形式框架-核心筒5建筑层数地上24层地下1层6建设单位江苏新海连发展集团有限公司7设计单位连云港市建筑设计研究院有限责任公司8监理单位连云港连宇建设监理有限责任公司9施工总包中国建筑一局（集团）有限公司三、卸料平台设计1、卸料平台平台采用主梁6m长18#工字钢，悬挑长度4.25m，内锚长度1.75m。2、平台搭设宽度为3米，中间设置5根次梁，次梁间距1m，采用18#工字钢。3、平台上满铺木跳板，限重1t，四周设置防护栏杆和挡脚板，栏杆高度为1.2米，采用钢管搭设，立杆间距1m，栏杆下端钢管焊接于工字钢上，在栏杆内侧绑设防护栏板。4、平台的主梁采用A20的拉环地锚，每根主梁设两个拉环，共四个拉环固定在楼层结构上。5、卸料平台用20#钢丝绳卸荷，卸料平台每侧设二个拉接点，共四个拉接点。钢丝绳一端牢固拉结于悬挑的工字钢，另一端在悬挑平台向上一层的梁结构上，梁结构上预埋PVC套管，钢丝绳穿过套管后，在梁的后侧用C25钢筋做成L弯倒挂卡住钢丝绳固定。钢丝绳两端绕环的搭接长度不小于500mm，不少于3只钢丝绳绳卡固定。详见附图1 卸料平台立面图。6、卸料平台定位如附图2 卸料平台定位图。四、卸料平台安全要求1、卸料平台限重1t，不得超载，安装前应在卸料平台上用醒目字体标明“限载1t”字样，并配专人监督，且使用前对工人进行安全教育。2、卸料平台与脚手架之间的空隙必须用木板封闭。3、临边设1.2米高防护栏杆并用双层密目网密闭，四周做15厚180高挡脚板。4、卸料平台安装时，钢丝绳应采用专用的挂钩挂牢，建筑物锐角口围系钢丝绳处应加补软垫物，平台外口应略高于内口；5、卸料平台使用时，应有专人负责检查，发现钢丝绳有锈蚀损坏应及时调换，焊缝脱焊应及时修复；6、安拆工作必须有专业架子工完成，作业过程必须有专人看护。、7、每次安装好，在使用前应做专项检查，验收。五、型钢悬挑卸料平台计算书一、参数信息:1.荷载参数脚手板类别：木脚手板，脚手板自重(kN/m2)：0.35；栏杆、挡板类别：栏杆、木脚手板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):10.00。2.悬挑参数内侧钢绳与墙的距离(m)：1.25，外侧钢绳与内侧钢绳之间的距离(m)：2.50；上部拉绳点与悬挑梁墙支点的距离(m)：8.00；钢丝绳安全系数K：8.00，悬挑梁与墙的接点按 固支 计算；预埋件的直径(mm)：20.00。只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。3.水平支撑梁主梁材料类型及型号：18号工字钢；次梁材料类型及型号：18号工字钢；次梁水平间距ld(m)：1.00，建筑物与次梁的最大允许距离le(m)：1.00。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：4.25，水平钢梁(主梁)的锚固长度(m)：1.75；平台计算宽度(m)：3.00。二、次梁的验算:次梁选择 18号工字钢 ，间距1m，其截面特性为：面积 A=30.6cm2；惯性距 Ix=1660cm4；截面抵抗矩 Wx=185cm3；回转半径 ix=7.36cm；截面尺寸：b=94mm,h=180mm,t=10.7mm。1.荷载计算(1)脚手板的自重标准值：本例采用木脚手板，标准值为0.35kN/m2； Q1 = 0.35× 1.00= 0.35kN/m；(2)最大的材料器具堆放荷载为10.00kN，转化为线荷载： Q2 = 10.00/ 4.25/ 3.00× 1.00= 0.78kN/m；(3)工字钢自重荷载 Q3= 0.24kN/m；经计算得到静荷载设计值q=1.2×(Q1+Q2+Q3)=1.2×(0.35+0.78+0.24)= 1.64kN；经计算得到 活荷载设计值 P = 1.4× 2.00× 1.00× 3.00= 8.40kN。2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算，计算简图如下： 最大弯矩M的计算公式为： 经计算得到，最大弯矩 M = 1.64×3.002/8+8.40×3.00/4=8.15kN.m。 3.抗弯强度验算次梁应力： 其中 x - 截面塑性发展系数，取1.05； f - 钢材的抗压强度设计值，f = 205.00 N/mm2；次梁工字钢的最大应力计算值 =8.15×103/(1.05×185.00)=41.96 N/mm2；次梁工字钢的最大应力计算值 =41.957 N/mm2 小于 次梁工字钢的抗压强度设计值 f=205 N/mm2,满足要求。4.整体稳定性验算 其中b - 均匀弯曲的受弯构件整体稳定系数，查表钢结构设计规范得到：b=1.3由于 b大于0.6，按照下面公式调整： 得到 b=0.853；次梁槽钢的稳定性验算 =8.15×103/(0.853×185.000)=51.64 N/mm2；次梁工字钢的稳定性验算 =51.642 N/mm2 小于 次梁工字钢的抗压强度设计值 f=205 N/mm2,满足要求。三、主梁的验算:根据现场实际情况和一般做法，卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择 18号工字钢 ，间距1m，其截面特性为：面积 A=30.6cm2；惯性距 Ix=1660cm4；截面抵抗矩 Wx=185cm3；回转半径 ix=7.36cm；截面尺寸，b=94mm,h=180mm,t=10.7mm；1.荷载验算(1)栏杆与挡脚手板自重标准值：本例采用栏杆、木脚手板挡板，标准值为0.14kN/m； Q1 = 0.14kN/m；(2)工字钢自重荷载 Q2=0.24kN/m 静荷载设计值 q = 1.2×(Q1+Q2) = 1.2×(0.14+0.24) = 0.45kN/m； 次梁传递的集中荷载取次梁支座力 P = (1.64×3.00+8.40)/2=6.67kN； 2.内力验算 悬挑卸料平台示意图 悬挑卸料平台水平钢梁计算简图 悬挑水平钢梁支撑梁剪力图(kN) 悬挑水平钢梁支撑梁弯矩图(kN.m) 悬挑水平钢梁支撑梁变形图(mm) 卸料平台的主梁按照集中荷载P和均布荷载q作用下的连续梁计算，由矩阵位移法，得到： R1 = 18.136 kN； R2 = 17.117 kN； 最大支座反力为 Rmax=18.136 kN；最大弯矩 Mmax=11.069 kN.m；最大挠度 V=1.775 mm。3.抗弯强度验算 其中 x - 截面塑性发展系数，取1.05； f - 钢材抗压强度设计值，f = 205.00 N/mm2；主梁工字钢的最大应力计算值=1.11×107/1.05/185000.0 +8.50×103/3060.000 =59.763 N/mm2；主梁工字钢的最大应力计算值 59.763 N/mm2 小于 主梁工字钢的抗压强度设计值 f=205.00 N/mm2，满足要求。4.整体稳定性验算 其中b - 均匀弯曲的受弯构件整体稳定系数，查表钢结构设计规范得到：b=1.067由于 b大于0.6，应按照下面公式调整： 可得 b=0.806；主梁槽钢的稳定性验算 = 1.11×107/(0.806×185000.00)=74.25 N/mm2；主梁槽钢的稳定性验算 = 74.25 N/mm2 小于 f=205.00,满足要求。四、钢丝拉绳的内力验算:水平钢梁的垂直支坐反力RCi和拉钢绳的轴力RUi按照下面计算， RCi = RUisini其中 RCi - 水平钢梁的垂直支坐反力(kN)； RUi - 拉钢绳的轴力(kN)； i - 拉钢绳的轴力与水平钢梁的垂直支坐反力的夹角； sini = Sin (ArcTan (8/(2.5+1.25) = 0.905；根据以上公式计算得到外钢绳的拉力为：RUi = RCi / sini；RU1 = 18.136 / 0.905 = 20.03 kN；五、钢丝拉绳的强度验算:钢丝拉绳(斜拉杆)的轴力RU取最大值进行验算，为20.03kN；如果上面采用钢丝绳，钢丝绳的容许拉力计算公式： 其中Fg- 钢丝绳的容许拉力(kN)； Fg - 钢丝绳的钢丝破断拉力总和(kN)； 计算中近似取Fg=0.5d2，d为钢丝绳直径(mm)； - 钢丝绳之间的荷载不均匀系数，对6×19、6×37、6×61钢丝绳分别取0.85、0.82和0.8； K - 钢丝绳使用安全系数。计算中Fg取20.03kN，=0.82,K=8，得到：d=19.8mm。本工程选用钢丝绳直径为20mm，满足要求。六、钢丝拉绳拉环的强度验算:取钢丝拉绳(斜拉杆)的轴力最大值RU进行计算作为拉环的拉力N为：N=RU=20029.625N。拉环强度计算公式为： 其中， f为拉环钢筋抗拉强度，按照混凝土结构设计规范所述在物件的自重标准值作用下，每个拉环按2个截面计算的。拉环的应力不应大于50N/mm2，故拉环钢筋的抗拉强度设计值f=50.0N/mm2；所需要的拉环最小直径 D=20029.6×4/(3.142×50.00×2)1/2=22.6mm。采用2道A20的钢筋。
