锚喷工程施工工艺标准.doc

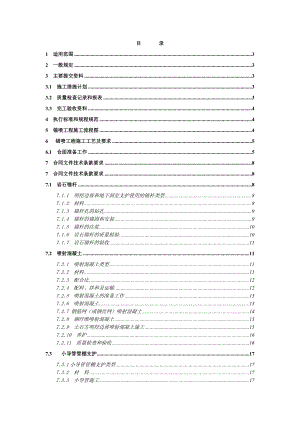

目 录1 适用范围32 一般规定33 主要提交资料33.1 施工措施计划33.2 质量检查记录和报表33.3 完工验收资料44 执行标准和规程规范45 锚喷工程施工流程图46 锚喷工程施工工艺及要求56.1 仓面准备工作57 合同文件技术条款要求87 合同文件技术条款要求87.1 岩石锚杆87.1.1 明挖边坡和地下洞室支护使用的锚杆类型87.1.2 材料87.1.3 锚杆孔的钻孔97.1.4 锚杆的锚固和安装97.1.5 锚杆的注浆107.1.6 岩石锚杆的质量检验107.1.7 岩石锚杆的验收117.2 喷射混凝土117.2.1 喷射混凝土类型117.2.2 材料117.2.3 配合比127.2.4 配料、拌和及运输127.2.5 喷射混凝土的准备工作137.2.6 喷射混凝土137.2.7 钢筋网（或钢丝网）喷射混凝土147.2.8 钢纤维喷射混凝土157.2.9 土石方明挖边坡喷射混凝土施工157.2.10 养护167.2.11 质量检查和验收167.3小导管管棚支护177.3.1小导管管棚支护类型177.3.2 材 料177.3.3 小导管施工177.4钢格栅支护177.4.1 钢格栅支护内容177.4.2 钢格栅的施工178、施工记录表格18锚喷工程施工工艺标准1 适用范围本施工工艺标准适用于仙游抽水蓄能电站C1标上水库工程的(1) 锚杆（砂浆锚杆、锚筋束、预应力锚杆、自进式中空注浆锚杆、胀壳式锚杆等）；(2) 喷射混凝土（包括喷射素混凝土、喷钢纤维混凝土、钢筋网喷射混凝土）；(3) 锚杆和各种喷射混凝土（或喷钢纤维混凝土）组合的实施。2 一般规定(1) 为确保开挖过程中的岩体稳定及人身和设备运行的安全，根据施工图纸和监理人的指示，对开挖后的边坡进行及时支护，隧洞开挖未支护长度不宜超过15m20m。(2) 在平洞开挖和支护过程中，按监理人批准的围岩稳定监测措施，对洞室围岩进行变形监测，并及时将监测资料报送监理人。根据工作面的实际地质情况，结合上述监测资料随时分析洞室围岩的稳定性，遇有可能发生坍塌的危险情况时，应及时采取紧急措施进行快速支护，并报告监理人。(3) 按监理人指示，在邻近开挖工程的现场仓库内储备一定数量的锚杆、喷射混凝土的材料以及有关设备，以应急需。3 主要提交资料3.1 施工措施计划按监理人的指示和施工图纸的规定，提交一份包括下列内容的施工措施计划，报送监理人审批。其内容包括：(1) 支护工程的范围；(2) 工程地质资料和数据；(3) 支护结构型式和细部设计；(4) 支护用的施工设备清单；(5) 各项支护材料试验成果；(6) 边坡和平洞内的围岩稳定监测措施。3.2 质量检查记录和报表在施工过程中，及时向监理人提供混凝土工程的详细施工记录和报表，其内容应包括：在施工过程中，提交各项工程的施工记录报表，其内容应包括：(1) 锚杆和喷射混凝土等的支护时间和完成工程量统计；(2) 材料试验成果；(3) 质量检查记录和检测记录；(4) 质量事故处理记录。3.3 完工验收资料应为监理人进行各种混凝土工程的完工验收提交以下完工资料：(1) 支护工程竣工图；(2) 锚杆和喷射混凝土等支护材料的原材料试验成果报告，以及支护结构的现场监测及试验报告，原材料的出厂合格证；(3) 喷混凝土、水泥浆和水泥砂浆强度试验报告；(4) 质量检查和质量事故处理报告；(5) 监理人要求提交的其它完工资料。4 执行标准和规程规范下列标准及规程规范如有新的版本，则应按新版本执行。(1) 钢筋混凝土用热轧钢筋GB1499-1998；(2) 锚杆喷射混凝土支护技术规范GB50086-2001；(3) 水电水利工程锚喷支护施工规范DL/T 5181-2003；(4) 水工建筑物水泥灌浆施工技术规范DL/T 5148-2001；(5) 水利水电地下工程锚喷支护施工技术规范SDJ57-85；(6) 硅酸盐水泥、普通硅酸盐水泥GB175-1999；(7) 水工混凝土外加剂技术规程DL/T5100-1999；(8) 水电水利岩土工程施工及岩体测试造孔规范DL/T5125-2001；(9) 水电水利工程预应力锚索施工规范DL/T5083-2004；(10) 纤维混凝土结构技术规程CECS38：2004；(11) 钢筋焊接及验收规程JGJ18-2003； (12) 施工混凝土外加剂技术规程DL/T5100-1999；(13) 本章各专项施工技术涉及的本技术条款其它章节引用的标准和规程规范。5 锚喷工程施工流程图技术交底测量放洋搭设排架喷护面清理及验收施工准备喷砼料拌和混凝土喷护质量检查及验收6 锚喷工程施工工艺及要求6.1 仓面准备工作2.1技术交底在工程施工中，分阶段进行技术交底。2.1.1技术总交底 在项目开工之前，由项目部总工程师组织进行技术交底，技术交底的内容主要为工程规模、特点、施工方法、程序、工程质量和安全的难点，及测量桩号，交底对象为项目部施工、质量、经营等相关人员。2.1.2施工过程中交底， 由现场施工管理人员根据技术总交底，设计图纸，进度计划及现场施工的实际情况有针对性的进行施工方法、施工要求、质量标准、安全注意事项方面的交底，其交底对象为作业层。2.1.3施工交底记录 所有技术交底必须留有记录，记录格式见施工技术交底表。2.2测量放样 现场施工人员根据施工进度、施工部位填写测量放样申请单，测量人员根据测量放样申请单的要求，按施工图纸进行校核，并按照喷护部位轮廓线进行测量放样，并留下测量放样原始数据和交底单，测量放样完毕后，对施工管理人员进行放样交底，并填写放样交底记录单。2.3排架搭设 采用双层钢管排架和作业平台，使用标准脚手架材料和标准型材搭设，施工排架每层高度不超过1.5m，且高度在4m以上排架须搭设人行爬梯，排架与边坡间须搭设拉力筋，侧向和正向需设置斜支撑。2.4边坡清理及验收 清理坡面松动岩石，清除开挖面的浮石、坡脚的石渣和堆积物；光滑岩面撬毛处理；不良地质缺陷处理，包括断层破碎带、软弱夹层、易风化、软化、膨胀、松动的岩体，有害矿物的岩脉等清理。地下水较丰富部位设置导水管，将渗水引排至喷护区域之外。并埋设喷混凝土厚度控制标志。用高压风冲洗喷射面，申报监理验收，并留下验收签证单。2.5施工准备2.5.1风、水、电准备 喷射作业前，施工机械设备，风、水和供电线路全部布置到位，并进行全面检查和试运行。2.5.2水泥、骨料准备 喷护砂选用中、初砂，细度模数为2.52.85，粒径小于15mm，含水率在5%7%之间。外加剂初凝时间不大于5min，终凝时间不大于10min。水泥标号不低于425#，骨料级配应满足下表的规定：喷射混凝土用骨料级配表项目通过各种筛径的累计重量百分数（%）0.6mm1.2mm2.5mm5mm10mm15mm优17222331354350607382100良133118412654407062901002.6混凝土料拌和2.6.1拌和料称量允许偏差应符合下列规定：水泥和速凝剂：±2%砂、石： ±3%。2.6.2搅拌时间1) 当采用强制式拌和机拌料时，拌料时间不得少于1min；2) 自落式搅拌机拌料时，搅拌时间不得少于2min；3) 拌和料掺有外加剂时，搅拌时间应适当延长。2.7喷射混凝土2.7.1喷射混凝土作业分段分片进行，喷射顺序自上而下进行，一次喷射厚度按照GBJ86-85表6.5.1规定数据选用；分层喷射时，后一层应在前一层混凝土终凝后进行，若终凝1小时后喷射，应先用风水湿润喷层面；喷射作业紧跟开挖工作面，混凝土终凝至下一循环放炮时间不应少于3小时。2.7.2喷射时，应保证供料连续，风压稳定；喷射回弹率控制：洞室拱顶部位不应大于25%，其他部位不应大于15%。2.7.3喷射混凝土养护：喷射混凝土终凝2小时后，应喷水养护，养护时间不得小于7天。2.8质量检验和验收2.8.1原材料检验1）在喷射施工前，应对每种拟用的外加剂作三次试块试验，试验测定的抗压强度达到设计要求后，才能进行喷射混凝土施工。2）在喷护工程施工中，采用三级质检制，即：作业层自检，施工管理单位初检和监理终检，其中，要强化在施工过程中的质量检查，其检查过程可用记录保存。3）喷护工程施工所用的水泥、砂，按照规范要求，进行物理力学性能实验。2.8.2喷护混凝土的质量检查1）排水孔的堵塞情况检查及疏通；2）喷护厚度检查，偏差是否在允许范围内。2.8.3施工过程检查1）施工管理人员负责施工前的技术交底及过程质量控制，检查情况在施工日志上反映；2）质检人员采用巡检和重点部位跟班检查，检查情况要在质量记录和验收表格上反映。7 合同文件技术条款要求7 合同文件技术条款要求7.1 岩石锚杆7.1.1 明挖边坡和地下洞室支护使用的锚杆类型(1) 注浆锚杆：采用水泥浆全长注浆，用于永久性支护的锚杆；(2) 自进式锚杆：适用于松散破碎、成孔困难的地层，锚杆孔稳定性较差，注浆锚杆安装困难，采用自进式锚杆，就位后灌注水泥浆，用于永久性支护的锚杆。(3) 锚筋束：为特殊的锚杆类型，多根锚杆（锚筋）布置在一个孔里。(4) 预应力锚杆：对可能失稳的边坡或岩体施压加固，多为高强度钢材制成的预应力锚杆。用于边坡和地下洞室永久支护的预应力锚杆应为全长灌注水泥砂浆。7.1.2 材料(1) 锚杆：锚杆和预应力锚杆的材料应按施工图纸的要求，选用II级或III级高强度的螺纹钢筋或变形钢筋；(2) 自进式中空注浆锚杆：自钻式锚杆杆体应采用厚壁无缝钢管制作，材料应采用合金钢。外表上应全长具有标准的连接螺纹，可现场切割和用套筒连接加长，杆体极限拉力不小于210kN；(3) 普通中空注浆锚杆：普通的中空注浆锚杆杆体可采用碳素钢，杆体极限拉力不小于180kN；(4) 胀壳式锚杆杆体采用高强度圆钢，一般直径1620mm，胀壳采用钢材或铸铁。(5) 水泥：注浆锚杆和预应力锚杆的水泥砂浆应采用强度等级不低于P.O 32.5 Mpa的普通硅酸盐水泥；(6) 砂：采用最大粒径小于2.5mm的中细砂；(7) 水泥砂浆：砂浆标号必须满足施工图纸的要求，注浆锚杆(锚筋束)水泥砂浆的强度等级不应低于20Mpa，预应力锚杆水泥砂浆不低于30Mpa；(8) 外加剂：按施工图纸要求，在注浆锚杆水泥砂浆中添加的速凝剂和其它外加剂，其品质不得含有对锚杆产生腐蚀作用的成分。7.1.3 锚杆孔的钻孔(1) 锚杆孔的开孔应按施工图纸布置的钻孔位置进行，其孔位偏差应不大于100mm。(2) 锚杆孔的孔轴方向应满足施工图纸的要求。施工图纸未作规定时，系统锚杆的孔轴方向应垂直于开挖面；局部加固锚杆的孔轴方向应与可能滑动面的倾向相反，其与滑动面的交角应大于45°。(3) 注浆锚杆的钻孔孔径应大于杆体直径（自带注浆管的锚杆为锚杆钢筋及连接器与注浆管的组合直径），若采用“先注浆后安装锚杆”的程序施工，钻头直径应大于杆体直径15mm以上；当锚杆直径大于或等于28mm，若采用“先安装锚杆后注浆”的程序施工，钻头直径应大于杆体直径25mm以上。(4) 锚杆孔深度必须达到施工图纸的规定，孔深偏差值不大于50mm。(5) 钢筋外露长度偏差不大于50mm。(6) 钻孔冲洗：孔内积水和岩粉应用高压风（或高压水）吹洗干净。7.1.4 锚杆的锚固和安装(1) 胀壳式锚杆安装前，应将锚杆的各项组件临时加以固定，组装后应保证楔子在胀壳内顺利滑行。锚杆送入孔内要求的深度后，应立即拧紧杆体。(2) 楔缝式锚杆安装前，应将楔子和杆体组装后送至孔底，楔子不得偏斜，送入后应立即上好托板，拧紧螺帽。(3) 倒楔式锚杆安装前，楔形块体应错开三分之一长度捆紧，防止安装时脱落，安装时必须打紧锚块，安装后应立即上好托板，拧紧螺帽。(4) 树脂卷端头锚固的锚杆应采用施工图纸规定的树脂卷，树脂卷应存放在阴凉、干燥和温度+5°+25°之间的防火仓库内，过期和变质的树脂卷不得使用。锚杆安装前，应先用杆体量测孔深，并作出标记，然后用锚杆杆体将树脂卷送至孔底。搅拌树脂时，应缓慢推进锚杆杆体，并按厂家产品说明书规定的搅拌时间进行连续搅拌。树脂搅拌完毕后，应立即在孔口处将锚杆临时固定，搅拌完毕至少15分钟后安装好托板。(5) 需要施工预应力的楔块锚杆或树脂锚杆，应在完成上述锚固工艺，并经监理人检验合格后，按施工图纸规定的张拉力进行张拉，张拉过程中应始终保持锚杆轴向受力。(6) 直径32mm及以上锚杆应采取杆体居中的措施，要求杆体保护层厚度不小于10mm。(7) 对锚杆孔稳定性较差，注浆锚杆安装困难时，采用自进式锚杆，就位后再灌注水泥浆。7.1.5 锚杆的注浆(1) 锚杆注浆的水泥砂浆配合比，应在以下规定的范围内通过试验选定：水泥：砂，1：11：2（重量比）；水泥：水，1：0.381：0.45。(2) 先注浆的永久支护锚杆，应在钻孔注满浆后立即插杆；后注浆的永久支护锚杆和预应力锚杆，应在锚杆安装后立即进行注浆。(3) 注浆开始或中途停止30min时，应用水或稀水泥浆润滑注浆罐及其管路；注浆时，注浆管应插至孔底50100mm，随砂浆的注入缓慢匀速拨出；杆体插入后，若孔口无砂浆溢出，应及时补注。(4) 锚杆注浆后，在砂浆凝固前，不得敲击、碰撞和拉拔锚杆。(5) 自进式中空注浆锚杆、中空注浆锚杆水泥砂浆强度等级为M25，水灰比0.350.45：1。注浆浆液宜采用添加早强剂、减水剂、膨胀剂的水泥浆。注浆压力应通过试验确定，灌浆压力11.5MPa。7.1.6 岩石锚杆的质量检验(1) 锚杆材质检验：每批锚杆材料均应附有生产厂的质量证明书，按施工图纸规定的材质标准以及监理人指示的抽检数量检验锚杆性能。(2) 注浆工艺试验：选取与现场锚杆的锚杆直径和长度，锚孔孔径和倾斜度相同的锚杆和塑料管（或钢管），采用与现场注浆相同的材料和配比拌制的砂浆，并按现场施工相同的注浆工艺进行注浆，养护7d后剖管检查其密实度。不同类型和长度的锚杆均需进行试验，试验计划应报送监理人审批。(3) 按监理人指示的抽验范围和数量，对锚杆孔的钻孔规格（孔径、深度和倾斜度）进行检查并作好记录。(4) 锚杆长度和注浆密实性检测：采用无损检测为主的方式对锚杆长度及注浆密实性进行检测，密实度检查数量一般按10%控制，关键部位按监理人的要求增加无损检测的数量，具体检测部位由设计人和监理人确定。(5) 锚杆拉拔检测：边坡和地下洞室的支护锚杆，按作业分区在每200根（包括总数少于200根）中至少抽样一组，每组不少于3根，地质条件或原材料变化时，应至少抽样一组。在砂浆锚杆养护28天或预应力锚杆固定后，安装张拉设备后应缓慢、均匀地加载，拉力方向应与锚杆轴线一致。加载速率不易大于1kN/s；加载后应立即开始测定锚杆的位移量；喷锚支护中抽检的锚杆，当拉拔力达到规定值时，应立即停止加载，结束试验。(6) 监理人对锚杆质量抽检采用锚杆无损质量检测技术，主要检测锚杆长度和锚杆注浆密实度，确保工程施工质量。7.1.7 岩石锚杆的验收每批锚杆材质的抽验记录、每项注浆密实度试验记录和成果、锚杆钻孔记录、锚杆安装记录、锚杆注浆记录、各作业分区的锚杆注浆密实性检测记录和成果、锚杆拉拔检测记录和成果以及它们的验收报告报送监理人，经监理人验收，并签认合格后作为支护工程完工验收的资料。7.2 喷射混凝土7.2.1 喷射混凝土类型具体类型有：素喷射混凝土、锚杆喷射混凝土或钢丝网喷射混凝土等。7.2.2 材料(1) 水泥：选用符合国家标准的普通硅酸盐水泥，当有防腐或特殊要求时，经监理人批准，可采用特种水泥，水泥强度等级不得低于42.5MPa。进场水泥应有生产厂的质量证明书。(2) 骨料：细骨料应采用坚硬耐久的粗、中砂，细度模数宜大于2.5，使用时的含水率宜控制在6%以下；粗骨料应采用耐久的人工骨料，粒径不应大于15mm；喷射混凝土中不得使用含有活性二氧化硅的骨料，喷射混凝土的骨料级配，应满足见下表的规定。 喷 射 混 凝 土 用 骨 料 级 配项 目通过各种筛径的累计重量百分数(%)0.6mm1.2mm2.5mm5mm10mm15mm优12222331354350607382100良13311841265440706290100注：应优先采用级配1。(3) 水：应符合本技术条款的有关规定。(4) 外加剂：施工中可使用具有速凝、早强、减水等性能的外加剂，其质量应符合DL/T51001999的有关规定，对所有使用的各种外加剂，应做与水泥的相容性试验及水泥净浆凝结试验，掺速凝剂的喷射混凝土初凝时间不应大于5min，终凝时间不应大于10min。选用外加剂应经监理人批准。(5) 钢筋（丝）网：钢丝的抗拉强度不低于350MPa，压网钢筋应采用屈服强度不低于240MPa的光面钢筋。(6) 钢纤维：采用冷拉钢丝钢纤维，抗拉强度不低于1000MPa。(7) 外掺料：当工程需要采用外掺料时，掺量应通过试验确定，加外掺料后的喷射混凝土性能必须满足设计要求。7.2.3 配合比(1) 本合同工程范围内的喷混凝土（含喷钢纤维混凝土）配合比设计和试验、喷混凝土（含喷钢纤维混凝土）的拌制、运输等均由本施工单位自行负责解决。(2) 对每一批喷混凝土通过试验进行质量鉴定，并向监理人提供试验成果，发现质量问题应及时报告发包人和监理人，严禁使用不合格的喷混凝土。喷射混凝土的配合比，应通过室内试验和现场试验。喷射混凝土的强度和与基岩面的粘结力应符合施工图纸要求。在保证喷层性能指标的前提下，尽量减少水泥和水的用量，速凝剂的品种和掺量应通过现场试验确定。喷射混凝土的初凝和终凝时间，应满足施工图纸和现场喷射工艺的要求。配合比试验成果应在喷混凝土施工前28d报送监理人。7.2.4 配料、拌和及运输(1) 称量允许偏差拌制混合料的称量允许偏差应符合下列规定：水泥和速凝剂±2%；砂、石±3%。(2) 搅拌时间混合料搅拌时间应遵守下列规定：1) 采用容量小于400L的强制式搅拌机拌料时，搅拌时间不得少于1min；2) 采用自落式搅拌机拌料时，搅拌时间不得少于2min；3) 采用人工拌料时，拌料次数不少于3次，且混合料的颜色应均一；4) 混合料掺有外加剂时，搅拌时间应适当延长。(3) 湿喷法混合料的拌制和使用湿喷法混合料的拌制和使用应符合下列规定：1) 全部用水量一次与水泥、砂石搅拌均匀，随拌随用。2) 混合料拌制后，应进行坍落度测定，其坍落度宜为8cm12cm。3) 速凝剂应在喷头或输料管的适当部位加入。若采用液态速凝剂，拌料时应扣除配制液态速凝剂的用水量。4) 喷射时，混合料不得出现离析和“脉冲”现象。(3) 运输混合料在运输、存放过程中，应严防雨淋、滴水及大块石等杂物混入，装入喷射机前应过筛。7.2.5 喷射混凝土的准备工作(1)在喷射前对喷射面进行检查，并做好以下准备工作：清除开挖面的浮石、坡脚的石渣和堆积物；处理好光滑岩面；安设工作平台；用高压风水枪冲洗喷面，对遇水易潮解的泥化岩层，应采用压风清扫岩面；埋设控制喷射混凝土厚度的标志；作业区应具有良好的通风和充足的照明设施。如分两层喷射，则第二层喷射前应对先喷的混凝土表面用风水枪清理。(2) 喷射作业前，对施工机械设备，风、水管路和电线等进行全面检查和试运行。(3) 在受喷面滴水部位埋设导管排水，导水效果不好的含水层可设盲沟排水，对淋水处可设截水圈排水。7.2.6 喷射混凝土(1) 喷射混凝土施工采用“湿喷法”，喷射混凝土施工前56d，做试验段按喷大板切割法做试验（参照DL/5181-2003中附录E），试验板测定的喷射混凝土工艺质量和抗压强度达到要求后，才能进行喷射混凝土施工。(2) 喷射混凝土作业应分段分片进行，喷射顺序自下而上，一次喷射厚度按GB50086-2001表8.5.1规定数据选用；分层喷射时，后一层应在前一层混凝土终凝后进行，若终凝1h再行喷射，应先用风水清洗喷层面；喷射作业应紧跟开挖工作面，混凝土终凝至下一循环放炮时间不应小于4h。(3) 喷射机作业应严格执行喷射机的操作规程：应连续向喷射机供料；保持喷射机工作风压稳定；完成或因故中断喷射作业时，应将喷射机和输料管内的积料清除干净。(4) 喷头宜与受喷面垂直，喷射距离控制在0.6m1.2m。喷混凝土回弹率：平洞顶拱部分不应大于25%，边墙不应大于15%。(5) 完工后的喷射混凝土表面不应出现干斑、疏松、脱空、松弛和裂缝等缺陷。如果喷射混凝土出现蜂窝、叠层、干斑、脱空、松弛、砂穴或其它相关缺陷，或者质量检查不合格，均应根据监理人的指示予以清除并重新喷射，所有的表面缺陷应进行修补，重新喷射或修补所增加的费用发包人不另行支付。(6) 在喷射混凝土前，应在岩石表面插入钢筋或金属钉，钢筋或金属钉的间距不应大于5m，钢筋或金属钉伸出部分的长度应为喷射混凝土的厚度，在混凝土喷射完成后应全部被喷射混凝土覆盖。此外，还应按每100m2 3孔的数量用手风钻钻孔，检查喷射混凝土的厚度。实际厚度的平均值应不小于设计尺寸，未合格测点的厚度应不小于设计厚度的50%，但其绝对值不应小于5cm。(7) 如果监理人认为气候条件不利于喷射混凝土的施工，所有的喷射作业应按监理人的指示停止。(8) 冬季施工：喷射作业区的气温不应低于5；混合料进入喷射机的温度不应低于5；普通硅酸盐水泥或矿渣水泥配制的喷射混凝土在分别低于设计强度30%和40%时，不得受冻。(9) 喷射混凝土养护：喷射混凝土终凝2h后，应喷水养护；养护时间一般工程不得少于7昼夜，重要工程不得少于14昼夜；气温低于5时，不得喷水养护。7.2.7 钢筋网（或钢丝网）喷射混凝土(1) 钢筋网使用1) 按施工图纸的要求和监理人的指示，在指定部位进行喷射混凝土前布钢筋网，钢筋网的间距应为150250mm，钢筋采用直径为412mm、屈服强度240MPa的光面钢筋（I级钢筋），钢筋保护层厚度不应小于50mm。2) 钢筋网喷射混凝土支护厚度不应小于100mm，亦不应大于250mm。3) 使用工厂生产的定型钢丝网时，其钢丝间距不小于100mm，并应经过喷射混凝土试验选择骨料的粒径和级配。(2) 钢筋网喷射混凝土的施工钢筋网喷射混凝土的施工应按DL/T5181-2003的有关规定执行。7.2.8 钢纤维喷射混凝土(1) 钢纤维的使用1) 按施工图纸或监理人指示的范围使用钢纤维喷混凝土。钢纤维其抗拉强度不得低于1000MPa，纤维的直径应为0.30.6mm，长度为2030mm，每m3喷混凝土掺量为45kg/m3，具体实施时应根据试验选定，并报监理人批准，掺量调整时必须经监理人批准。2) 钢纤维长度偏差不应超过长度公称值的±5%，骨料粒径不大于10mm；钢纤维不得有明显的锈蚀和油渍及其它妨碍钢纤维与水泥粘结的杂质，钢纤维内含有因加工不良造成的粘连片、铁屑及杂质的总重量不应超过钢纤维重量的1%。(2) 钢纤维喷射混凝土施工1) 搅拌钢纤维混合料时，宜采用钢纤维播料机往混合料中添加钢纤维，搅拌时间不宜小于3min，钢纤维在混合料中应分布均匀，不得成团。2) 钢纤维喷射混凝土施工应按GB50086-2001规定执行。(3) 喷钢纤维混凝土试验为达到控制工程质量、降低工程造价和提高施工效率等，喷钢纤维混凝土试验由C3标承担，该试验参数一旦确定后，由发包人统一向各其他施工单位提供。7.2.9 土石方明挖边坡喷射混凝土施工(1) 岩石边坡表面处理应按下列规定：1) 岩石边坡应采用光面爆破或预裂爆破，以减少对边坡岩石的损伤和获得较平整的喷射面；2) 自然边坡应将基岩面整平，并将表面松动岩块、浮渣等覆盖物清理干净；3) 清除坡脚处的岩渣等堆积物。(2) 土质边坡喷射混凝土支护应遵守下列规定：1) 明挖土质边坡，喷射混凝土支护作业前，应将边坡整平、压实，自坡底开始自下而上分段分片依次进行喷射；2) 严禁在冻土和松散土面上喷射混凝土。7.2.10 养护(1) 喷射混凝土的养护，应按DL/T5181-2003第7.5.7条的规定执行。(2) 当喷射混凝土周围的空气湿度达到或超过85%时，经监理人同意，可准予自然养护。7.2.11 质量检查和验收(1) 质量检查在施工过程中的质量检验和检查。1) 按照GB50086-2001第10.1节的有关规定进行喷射混凝土施工质量抽样试验，抽样试验报告应报送监理人。2) 喷层厚度检查，应按GB50086-2001第10.1.4条中的规定执行。检查记录应定期报送监理人。经检查，喷射混凝土厚度未达到施工图纸要求的厚度，应按监理人指示进行补喷，所有喷射混凝土都必须经监理人检查确认合格后才能进行验收。3) 喷射混凝土与岩石间的黏结力以及喷层之间的黏结力，应按监理人的指示钻取直径100mm的芯样作抗拉试验，试验成果资料应报送监理人。4) 经检查发现喷射混凝土中的鼓皮、剥落、强度偏低或有其它缺陷的部位，施工单位应及时予以清理和修补，经监理人检查签认后，方能予以验收。(2) 清理在喷射混凝土的缺陷修复和质量检查全部完成后，将暴露在喷射混凝土表面以外的任何钢件和异物(如岩石锚杆部件、脚手架支撑件以及为进行喷射混凝土作业而设置的所有附件)等全部切除至喷射混凝土表面以下23cm，并用与喷射混凝土强度等级相同的砂浆回填封闭。回弹材料应彻底清理干净。(3) 完工验收喷射混凝土支护工程完工后，按合同条款的有关规定向监理人申请完工验收，并按本章的有关规定提交完工验收资料。7.3小导管管棚支护7.3.1小导管管棚支护类型小导管管棚支护类型有：洞口、地下洞室断层破碎带等不良地质地段的岩体管棚支护。7.3.2 材 料小导管管径选用由42mm自制注浆钢管，按施工图要求制作小导管。7.3.3 小导管施工(1) 根据施工图纸或监理人的指示，钻设、安装和小导管注浆。(2) 导管的前端加工成圆锥形，并封焊严实，管身设溢浆孔，按梅花形排列，后端1m范围不设溢浆孔，管尾设一加固环。(3)选用合适的钻孔机具按设计孔位进行钻孔，钻孔后直接将小导管沿孔打入，要求导管尾端在同一剖面且外露长度以30cm为宜，并且小导管要与附近的格栅钢架焊接，以形成整体。(4) 小导管的长度以3.04.5m为宜，外插角以10°20°为宜，小导管间距按每米34根布置，小导管之间的搭接长度不小于1m。(5) 在小导管插入岩体后，在管尾周围喷混凝土加强封闭，以防止浆液外流。(6) 多排管注浆时为避免串浆，每钻完1孔及时注浆，注浆与钻孔同步进行。注浆顺序应由下而上，由里向外。(7) 为防止串浆，在有多台注浆机的条件下，应同时注浆，无条件时应将钻孔及时堵塞，轮到该管注浆时，再拔下堵塞物，清除孔内杂物并用高压风或高压水冲洗，然后再注浆。(8) 单孔注浆量不得小于平均每孔注浆量的60%，超过偏差必须补管、注浆。7.4钢格栅支护7.4.1 钢格栅支护内容钢格栅主要用于洞口、地下洞室交叉部位、地下洞室断层破碎带等不良地质地段的岩体支护。7.4.2 钢格栅的施工（1）按照施工图纸或监理人的指示，加工、制作和安装格栅钢架。（2）格栅钢架应按公路隧道施工技术规范JTJ042-94和锚杆喷射混凝土支护技术规范GB50086-2001的要求施工。拱脚必须放在牢固的基础上，钢架和围岩之间的间隙必须由喷射混凝土充填密实。（3）按监理人的指示或在经超前勘探查明的岩石破碎软弱地段安装钢格栅，钢格栅应装设在衬砌设计断面以外，如因某种原因侵入到衬砌断面以内时，须经监理人批准。钢格栅安装后，对断层破碎带的围岩稳定进行监测，遇有危险情况，应及时增强钢格栅或采取其它加强措施，并报告监理人。经监理人检查认为不合格时，应根据监理人的指示进行调整、修补和置换。（4）安装前应检查钢格栅制作的质量是否满足设计要求。钢格栅应与岩面之间楔紧，相邻钢格栅之间应连接牢靠。（5）每榀钢格栅通过纵向筋连接成整体，并与锚杆头焊接，安装完毕后立即喷射混凝土将其覆盖，覆盖后方可进行下一工序；钢格栅与岩面之间的空隙必须喷混凝土充填密实。8、施工记录表格（1） 施工技术交底；（2） 施工测量交样单；（3）边坡验收签证；（4） 施工日志；（5） 质检值班记录；（6） 喷护混凝土质量检查（验收）表。边坡验收签证施工单位： 施工标段：单位工程分部工程分项工程桩号施工时段高程施工依据施工简图施工简述验收单位意见施工设计监理业主备注验收时间锚喷支护工程验收单施工单位： 施工标段： NO：单位工程分部工程分项工程桩号施工时段高程施工依据施工简述 记录人：施工简图验收单位施工设计监理业主验收意见备注锚喷支护工程质量检验单单位工程： 施工部位： NO:桩号： 高程：锚杆工程：项目质量标准检查，检测结果1锚杆材质和砂浆标号符合设计要求2孔位偏差小于10mm3空轴方向垂直岩壁或符合设计要求4空深偏差±5cm5锚孔清理无岩粉积水验收单位意见施工设计监理业主日期锚喷支护(喷射混凝土工程) 工程质量检验单单位工程： 施工部位： NO:桩号： 高程：项目质量标准检查，检测结果优合格1喷射混凝土性能符合设计要求2喷射混凝土厚度不小于厚度的水式隧洞80及以上70及以上非水式隧洞70及以上60及以上3喷层均匀性无夹层，包砂个别处有夹层包砂4喷面整体性无裂缝个别处有轻微裂缝5喷层密实情况无渗水，滴水个别点渗水6喷层养护养护，保温好养护，保温一般验收单位意见施工设计监理业主日期施工记录表年 月 日 班 天气：本班施工记录：本班大事及领导现场指令交班事项：本班施工员（签名）： 接班人：质量检查记录表年 月 日 班 天气：本班质检记录：本班大事及领导现场指令交班事项：本班质检员（签名）： 接班人：测量放样交底记录表工程名称交底单位工程部位交底时间交底内容：交底人签收人施工技术交底记录表工程名称参加班主组、部门交底内容：交底人记录人交底日期技术负责人接受交底负责人
