门诊楼施工临时用电方案.doc

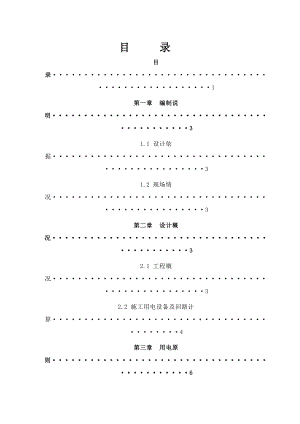

目 录目 录····················································1第一章 编制说明·············································31.1 设计依据··················································31.2 现场情况··················································3第二章 设计概况·············································32.1 工程概况··················································32.2 施工用电设备及回路计算··········································4第三章 用电原则·············································63.1 配电原则·············································63.2 配电箱设置原则·············································7第四章 配电箱内电气装置的设置及安装···························74.1 电气装置的设置·············································74.2 电气装置的安装·············································74.3 配电线路的敷设要求·············································8第五章 现场用电负荷计算··········································85.1 正常施工期主要机械负荷·········································8第六章 接地保护与防雷保护········································10第七章 安全用电技术措施··········································117.1 用电设施技术措施·············································117.2 用电操作技术规定·············································13第八章 施工用电安全操作规程······························148.1 施工用电实施方案·············································148.2 施工用电的接地接零保护系统······································148.3 施工现场的配电线路·············································158.4 配电箱与开关箱··········································158.5 配电箱安装···········································178.6 防雷及接地装置安装········································188.7 照明用电、移动式和手持式电动工具·······························198.8 安全用电量管理········································19第九章 用电消防制度·············································20第十章 备注·············································21第十一章 附图·············································21施工现场用电总平面布置图··········································22施工区电气安装系统图·············································23第一章 编制说明1.1设计依据1、为了施工现场机械设备和施工人员人身安全，根据中华人民共和国国家标准建设工程施工现场供用电安全规范（GB50194-93）及建设部JGJ59-99及建筑电气设计技术规程JGJ16-83、电气装置安装工程及验收规范GBJ232-82有关规范编制本工程施工现场临时用电组织设计。2、建筑施工现场临时用电中的其它有关技术问题应遵守现行的国家标准、规范或规程、规定。3、我公司施工现场的机械设备配制情况。1.2现场情况根据在建建筑物的位置和现场临时设备的位置空间，经过实际测量昨勘探土层的实度，进行电箱的定位和基础平制。勘探线路走向电箱定位电箱基础平面走向图：（康华低压配电房-办公楼-西北入口-门诊部四区-门诊部一区-西南入口-特诊部-生活区我部施工的门诊部、特诊部工程临时用电电源引自总包单位中建八局(康华医院低压配电箱)，引入电压为380/220V，且为我部配备了两条供电回路，一条施工生产用电，一条为生活用电。第二章 设计概况2.1工程概况1、工程名称：康华医院门诊部、特诊部工程2、工程地点：东莞市南城石鼓3、建设单位：东莞市康华集团公司4、设计单位：广东华方工程设计有限公司5、监理单位：东莞市鸿业工程建设监理有限公司6、施工单位：东莞市南方建筑工程有限公司7、建筑面积：大约43200m28、建筑层数：地上三层（门诊部一二三四区，特诊部一二区）因我部为分包单位，施工临时用电均由总包单位提供，根据总包的施工现场布置图，我部在门诊部四区向南方向设置总控制箱，以便接驳临电输入。施工现场输出线路采用架空架设。供电线路出总控制箱后，设分配控制箱，分配电箱至机械设备开关箱间线路采用BVV型阻燃电线穿半硬质塑料管埋地敷设或电缆埋地、挂空敷设。生活用电采用BV型3×70+2×50铜芯电线，架空架设。考虑到门诊部施工用电量较大，电量分流平衡调配，保证施工正常进行。另外考虑到不利因素存在，我部投入到现场一台200KW的柴油发电机备用。临电布置图（图1）附后。2.2施工用电设备及回路计算1、据工程进度情况，在门诊部主体三、四区达到二层、三层时插入门诊部一二区、特诊部一二区二层主体工作时，该阶段所用电量负荷最大，按此阶段的设备数据作为临时用电设计的依据。因此分区供电安排如下：第一回路：门诊部主体结构施工用大型设备如：塔吊，砼输送泵等。第二回路：钢筋加工场内设备（门诊部）。第三回路：生活区照明及生活用电等。第四回路：特诊部主体结构施工用大型设备如：塔吊，砼输送泵等。第二回路：钢筋加工场内设备（特诊部）。所有回路采用铜芯塑线（BX），均作三相五线制线管埋地敷设供电。2、第一回路计算，取KC为0.6，cos取0.85，取0.86,那么该段导线的工作电流为:I1=KC*P*103/(31/2 *u*cos)=0.6*291.2*103/(31/2 *380*0.86*0.85)=363.15A根据以上计算结果确定该回路选择:BX3*95mm2+2*35mm2，其中一根35mm2为保护零线。3、第二回路计算，取KC为0.6，cos取0.85，取0.86,那么该段导线的工作电流为:I1=KC*P*103/(31/2 *u*cos)=0.6*257*103/(31/2 *380*0.86*0.85)=320.5A根据以上计算结果确定该回路选择:BX3*95mm2+2*35mm2，其中一根35mm2为保护零线。4、第三回路计算，为生活区照明用电及生活用电,按150A考虑,故配线为:BX2*50mm2+2*35mm2，其中一根35mm2为保护零线。5、第四回路计算, 取KC为0.6，cos取0.85，取0.86,那么该段导线的工作电流为:I1=KC*P*103/(31/2 *u*cos)=0.6*248.2*103/(31/2 *380*0.86*0.85)=309.53A根据以上计算结果确定该回路选择:BX3*95mm2+2*35mm2，其中一根35mm2为保护零线。6、第五回路计算, 取KC为0.6，cos取0.85，取0.86,那么该段导线的工作电流为:I1=KC*P*103/(31/2 *u*cos)=0.6*249.2*103/(31/2 *380*0.86*0.85)=311.15A根据以上计算结果确定该回路选择:BX3*95mm2+2*35mm2，其中一根35mm2为保护零线。7、低压配电线路形式选择放射配线，即独立负荷和集中由单独的配电线路供电。8、所有主回路都采用架空线路，架空线路进行分色架设，分别为A黄、B绿、C线、N黑、PE绿黄双色。档距不大于30m，线间距不少于30cm，顺序按来电方向从左到右为A、B、C、N、PE，横杆长度1.8m,用2*75*L65角钢，在土质松软处采用盘加固、架空线路。采用针式绝缘子（直线杆）和蝶式绝缘子（耐张式），拉线用镀锌铁丝与电杆夹角为450300埋1m。进入施工区域线路采用钢导管埋地敷设，导管连接处用砼包裹封闭严实，严禁有水等介质进入。回路走线详见附图“临时用电平面图”。详见附图施工用电设备明细表：注：以上我部施工现场总用电总功率，实际用电量根据现场情况及施工进度要求进行调配。第三章 用电原则3.1 配电原则1、配电按总柜、分配电箱、开关箱三级配电、两级保护设置。2、总配电柜设在门诊部正立面前方，紧邻甲方围墙。分配电箱设在施工现场负荷相对集中的地方。3、动力配电箱与照明配电箱宜分别设置，如设置在同一箱内，动力与照明应分路设置。4、开关箱应由末级分配电箱配电，分配电箱与开关箱的距离不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M。5、开关箱和配电箱均应装设在干燥、通风及常温场所，不得装在有严重损伤作用的瓦斯、蒸气、液体等有害介质中，且不易受外来固体物体撞击、强烈震动、液体浸溅及热源烘烤的场所，否则，应做特殊防护处理。3.2 配电箱（设置原则）根据用电原则，并结合本工程工期紧、机械设备多等实际情况，做如下布置：1、电箱设置在施工现场用电负荷较为集中的地段，在主体施工阶段为钢筋加工、塔吊、物料提升机等处安装配电箱，主体完毕后转为安装、精装修临时配电。2、开关箱的设置：各开关箱均设在用电设备附近（3M以内），以便于控制、操作各用电设备。3、总配电柜、分配电箱、开关箱其进出线孔均设在箱底，并加护套，箱体方正、牢固、防尘、防晒、严密，并上锁，由专职电工负责保管，做好可靠的重复接地和保护接零。第四章 配电箱内电气装置的设置及安装4.1 电气装置的设置1、分配电箱及未级开关箱，均需要装设漏电空气开关，总配电柜、分配电箱内装设分路隔离开关，其额定值、动作整定值相适应。2、开关箱内电气装置的设置必须严格执行“一机一箱一漏一闸”制，严禁用同一开关直接控制二台及二台以上用电设备（含插座），严禁线路两端用插头连接电源与用电设备。3、开关箱内的开关必须能在任何情况下都可以对用电设备实行电源隔离，开关箱内必须在设备负荷线的首端设置漏电保护装置，且其额定动作电流及动作时间应与总配电箱处漏电开关的动作电流及动作时间做合理配合，使之具有分级分段保护的功能，且不大于30mA，动作时间不大于0.1S。4.2 电气装置的安装1、配电柜与开关箱的安装无论是选用新电气产品还是旧电气产品，本工程都保证这些产品全部完整无损、动作可靠、绝缘良好，绝对不使用破损电气产品。2、所有配电柜与开关箱均将在其箱门处标注其编号、名称、用途和分路情况。3、为防止停、送电时，电源手动开关带负荷操作，以及便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应当遵循一个合理的操作程序，即停电时其操作程序应当是：开关箱分配电箱总配电箱；送电时其操作程序应当是：总配电柜分配电柜开并箱。4.3配电线路的敷设要求1、线路走向按以下原则：总配电柜分配电箱开关箱用电设备。2、施工现场的配电线路的敷设方式：总配电箱至分配电箱间线路采用空架的方式架设。分配电箱至开关箱，开关箱至用电设备间线路均采用绝缘导线穿管或电缆埋地、架空等方式，确保用电安全。移动或手把式用电设备一定要用橡套绝缘电缆。第五章 现场用电负荷计算5.1 正常施工期主要机械负荷（1）搅拌机确定计算负荷：查表KX=0.3，COS=0.7，tg=1.08PJS1=KX×Pe1=0.3×(0.7×75)=15.75kw。Qjs1=Pjs1×tg=15.75×1.08=17.01kvar(2) 塔式吊车：查表KX=0.3，COS=0.7，tg=1.02先将Jc=40%统一换算到Jc=25%的额定容量Pe2=2Pe×Jc1/2=(150+130)×0.41/2=177.08KW计算负荷：Pjs2=Kx×Pe2=0.3×177.08=53.12KWQjs2=Pjs2×tg=53.12×1.02=54.18Kvar(3) 提升架：查表Kx=0.3，COS0.7，tg=1.02，Pjs3=Kx×Pe3=0.3×(0.7*120)=25.2KWQjs3=Pjs3×tg=25.2×1.02=25.7Kvar(4) 电焊机组：查表Kx=0.45，tg=1.98，先将Jc=50%换算到JC=100%的额定容量Pe4=(Jc50/Jc100)1/2×Pn=0.51/2×(23×10)=163KW负荷：Pjs4=Kx×Pe4=0.45×163=73.4KWQjs4=Pjs4×Tg=73.4×1.98=145Kvar (5) 钢筋机械组：查表Kx=0.7，COS=0.7，tg1.02Pjs5=Kx×Pe5=0.7×（40+40+33+30）=100KWQjs5=Pjs5×tg=100×1.02=102Kvar(6) 木工机械：查表Kx=0.7，tg=0.88Pjs6= Kx×Pe6=0.7×（3+3+6*3）=16.8KWQjs6= Pjs6×tg=16.8×0.88=14.78Kvar(7) 振动棒组：查表Kx=0.7，tg=1.02Pjs7= Kx×Pe17=0.7×(1.1×20+3×10)=36.4KwQjs7= Pjs7×tg=36.4×1.02=37.12Kvar(8) 潜水泵组：查表Kx=0.7，COS=0.7，tg=1.02Pjs8=Kx×Pe8=0.7×(0.7*20*3+15*1)=36.75KWQjs8=Pjs8×tg=36.75×1.02=37.48Kvar(9) 室内外照明：功率Pjs10=80KW(10) 手动电动工具：查表Kx=0.8，COS=0.8，tg0.75Pjs11=Kx×Pe13=0.8×(0.8*30)=19.2KWQjs11=Pjs11×tg=19.2×0.75=14.4Kvar总有功功率：查表Kx=0.9Pjs=Kx×(Pjs1+Pjs2+Pjs11)0.9×(5.04+53.12+25.2+73.4+100+16.8+36.4+36.75+150+19.2)=473.96KW总无功功率：Qjs=Kx×(Qjs1+Qjs2+Qjs11)0.9×(5.44+54.18+25.7+145+102+14.78+24.27+37.48+14.4+150)=537.91Kvar总视在功率：Pjs=(Pjs2+Qjs2)1/2=(515.92+5162)1/2=716.93KVA总电流计算：Ijs=Pjs/31/2Ue=730/(31/2×0.38)=1089.29A查施工手册得接入导线截面及型号：BV-3×240 mm2+2×120 mm2、BV-3×2402+2×120 mm2因考虑到机械设备逐步进场使用，故施工现场线路布置采用五条供电线路，详第2.2条回路计算。生活区总用电：（BV-3*50 mm2+2*35 mm2），铜芯电线穿PVC塑料管埋地敷设或部分架设。第六章 接地保护与防雷保护本供电系统设重复接地和防雷接地：1、漏电保护器装于总隔离开关负荷侧。N线在进线端做重复接地，并另引保护零线PE。设备载荷开关同理具备短路和过载保护功能时，总隔离开关设熔断器。2、配电金属箱体作保护接零。3、重复接地下少于三处（变压器配电范围内），重复接地点选在总配电箱处、线路中段、线路末端（可选在塔吊、施工电梯处），接地电阻不大于4。4、采用具有专用保护零线的TN-S系统，即在TN-S系统中，保护零线应专用，不得作工作零线使用，所有的电器设备的外壳和保护零线均应与专用保护零线相连接，专用保护零线颜色为黄绿相间双色线。TN-S系统图示：5、如做人工接地体，应垂直设置，接地体采用50钢管，单根长度2.5M，间距5M。接地体连线采用40×4扁钢。扁钢搭接焊时，搭接长度80MM。接地连接线埋深距地面0.8M。接地电阻小于4欧姆。6、塔式起重机与外电线路的最小安全操作距离应为4M。7、塔式起重机及施工电梯的防雷引下线可利用其自身的金属结构体，但应保证电气连接。其避雷针长度应为12M。塔式起重机及施工提升架所用动力、控制、照明、信号及通信等线路应采用钢筋敷设，并将钢管与其金属结构作电气连接。8、吊、提升架、超高物均应利用建筑物的防雷接地系统作为防雷保护。接地电阻不得大于10欧姆，否则应另做防雷接地。9、保护零线与保护接地应采用焊接、压接、螺栓连接或其它可靠方法连接挂。第七章 安全用电技术措施7.1用电设施技术规定1、本工程施工现场主供电回路采用两条BV型3*240+2*120铜芯线空架的方式架设，线路采用三相五线制，【即：（A）（B）（C）（N）（PE）保护线】“三级配电二级保护”供电。2、专用保护零线由配电室的保护零线引出。保护零线的统一标志为绿/黄双色线，在任何情况下都不许使用绿/黄双色线作负荷线。作防雷接地的电气设备，必须同时作重复接地（塔吊处必须做防雷接地）。同一台电气设备的重复接地与防雷接地可使用同一个接地体。接地电阻应符合重复接地电阻值的要求。现场严禁用大地做相线或工作零线。3、架空线的相序排列：竖向架设从上至下为（A）.(B).(C).(N).(PE)线。4、施工现场的配电线路的敷设方式：室外线路主要有绝缘导线穿PVC塑料管埋地、沿围墙或部分架空敷设。5、架空线的档距不得大于25m，线间距不得小于30mm，一般场所架空高度距地平面为4m，机动车道为6m。6、配电箱与开关箱的安装：现场应设总配电箱（或总配电室），总配电箱以下设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备。7、各级熔断的器、漏电空气断路器剩余动作电流及动作时间的配置：保护总干线的漏电开关，其额定动作电流不大于250mA，动作时间为0.2S。保扩分干线的漏电开关其额定动作电流可选择100150mA、额定动作时间为0.1s。第三级漏电保护开关（即单台设备保护），其额定动作电流按下述原则选择：设备额定电流IC30A、额定漏电动作电流In=30m；设备的额定电流IC30A、额定漏电动作电流InIC/1000m，额定动作时间为0.1S。8、用熔断器作短路保护时，熔体额定电流应不大于电缆线路或绝缘导线穿管敷设线路的导体允许载流量的2.5倍（即I熔解2.5I线），或明敷绝缘导线允许载流量的1.5倍。9、为保证漏电保护器正常运行和保证专用保护零线不断线，PE线必须在第一级漏电保护器电源侧的零七八碎线处引出。分配电箱引出PE线的边接点前侧的零线严禁通过任何开关电器。10、配电箱、开关箱的安装高度为箱底距地面1.31.5m，移动式开关箱的高度不小于0.6米。箱体材料一般应选用铁板，亦可选用绝缘板，而不宜选用木质材料。配电箱所有开关电器必须是合格产品。不论是选用新电器还是延用旧电器，必须完整无损、动作可靠、绝缘良好，严禁使用破损电器。11、控制两个供电回路或两台设备及以上的配电箱，箱内的开关电器，必须在其外壳注明开关所控制的线路或设备名称。进出线必须从箱底进出。7.2用电操作技术规定1、为防止停、送电时电源手动开关带负荷操作，以及便于对用电设备在停、送电时进行监护，配电箱、开关箱之间应当遵循一个合理的操作顺序。即停电时其操作顺序应当是开关箱-分配电箱-总配电箱。送电时总配电箱-分配电箱-开关箱。2、维修电工应严格按照电器操作规程进行维修、检验，并做好维修记录，按时检测接地电阻及机械设备、线路的绝缘电阻。配电箱、开关箱应上锁，钥匙应由专人保管。现场电工必须熟悉现场的用电施工组织设计，正确安装、维护现场的电气设备。3、现场电工必须严格遵守操作规程、安装规程、安全规程，维修电气设备时应尽量断开电源，验明单相无电，并在开关的手柄上挂上“严禁合闸、有人工作”的标示牌方能进行工作，未经验电，则应按带电作业的规定进行工作。4、现场电工不得随意调整自动开关脱扣器的整定电流或开关、熔器内的熔体规格，对总配电柜、干线、重要分干线及大型施工机械的配电装置作上述调整时，必须得到电气质安员同意方能进行。5、现场的一切电气设备必须由持证电工安装、维护、非电工不得私自安装、维修、移动一切电气设备。6、运行中的漏电开关发生跳闸必须有查明原因帮能重新合闸送电，发现漏电开关损坏或失灵必须立即更换。严禁现场电工自行维修漏电开关，严禁漏电开关撤出或在失灵状态下运行。7、现场电工除做好规定的定期检查外，平时必须对电气设备勤巡、勤查，发现事故隐患必须立即消除。对上级发出的安全用电整改通知书必须在规定的期限内彻底整改，严禁电气设备带病运行。8、施工现场至少有两个电工，必须持证上岗，劳保用品应配备齐全。作业时，严格按照电气操作规程进行维修、检验，并做好维修、检验记录。9、定期组织电工及其他人员进行安全用电教育，组织认真学习建筑安装工人安全技术操作规程、施工现场临时用电安全技术规范等规范规程，加强现场施工人员的安全用电意识。第八章 施工用电安全操作规程8.1、施工用电实施方案1、根据工程的施工组织设计、现场勘察情况及施工用电负荷计算来确定施工用电实施方案。其内容和步骤为：现场勘察确定配电室或总配电箱、分配电箱位置 确定线路走向及敷设方法 进行负荷计算 确定导线截面、电器类型和规格 绘制电气平面图 项目经理组织审批 制定实施方案 项目机电负责人组织实施2、实施方案时应考虑：a.配电室尽量远离施工现场，周围严禁放易燃易爆物品、腐蚀性材料，并做好排水处理。b.线路设计尽量考虑架设道路的通畅和施工机械操作的方便，与建筑物保持一定的安全距离。架空线路与道路交叉时，线路的最低点与地面的最小距离为4.5m，并挂好警示牌。c.电缆埋设时，其表面的距离不小于0.6m，电缆上下铺以沙土的厚度不小于0.1m，并覆盖砖等硬质保护层，与道路交叉处必须敷设紧固的套管，管的两端必须伸出路基0.5m。应在埋设电缆的转弯处设置电缆的走向标志。8.2施工用电的接地下接零保护系统1、现场施工用电必须采用TN-S三相五线制，一根PE黄/绿双色专用线专接设备的外壳和电箱保护零线排，严禁作零线和相线用。2、架设规定：a.保护零线严禁通过任何开关和熔断器。b.电缆必须使用五芯电缆，保护零线必须独用，严禁它用。c.保护零线除了从工作接地线（变压器）或总配电源侧从零线引出处，在任何地方不得与工作零线有电气连接，特别防止经过铁质箱壳形成电气连接。d.保护零线的截面积不小于工作零线的截面积。e.除在配电室和总配电箱做重复接地外，配电线路长，必须在配电线路中间和末端处做重复接地，重复接地必须在保护零线上。工作零线严禁加重复接地。8.3施工现场的配电线路1、电杆的安全要求：a.架空线必须设在专用电杆上，严禁架设在树木、脚手架上。b.电杆应用砼杆和木杆，木杆的梢径应大于130mm，电杆的埋深应为电杆长度的1/10加0.6m，土质松软时必须做加固处理；转角杆和末端杆应用拉线加固；电杆周围严禁堆放其他物品。2、线路的安全要求：a.电缆穿越建筑物和易受机械损伤的场所必须加防护套管。b.橡皮电缆架空敷设时，应沿墙壁或电杆设置，严禁使用金属裸线作绑线。c.配电箱的引入、引出线必须从箱下进出，配电箱的引出口必须加护套管，进出电线应排列整齐。3、电杆的架设应排列整齐，保持电杆垂直，间距尽量均匀。8.4配电箱与开关箱1、三级配电、两级保护：总配电箱、分配电箱、开关箱；分配电箱和开关箱必须经漏电开关保护。总配电箱图示：分配电箱图示：开关箱图示：2、配电箱、开关箱必须防雨、防尘、必须上锁，应标明名称、编号及责任人，实行专人管理和使用，非专业操作人员严禁进行接线等配电作业。3、电箱在施工现场应合理布置，排列整齐，摆放平稳，不得倾斜；电箱基础做成高出周围地面1030cm的承台，承台顶面用砖镶平或粉刷；箱的周围应有两人同时工作的空间和通道，严禁堆放其他物品。4、箱内电器安装应左大右小：大容量的电器在左面，小容量的电器在右面；箱内电器应安装在金属或非木质的绝缘板上，开关电器的所有正常不带电的金属部件均应做可靠的保护接零。5、总配电箱必须装设总隔离开关和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）。6、配电箱的配置和接线应与总配电箱及配电线路相适应，必须安装漏电保护器。7、开关箱的配置和接线应与分配电箱及配电线路相适应，必须安装漏电保护器，开关箱的开关电器必须在任何情况下都可以使用电设备实行电源隔离。8、漏电保护器应装设在配电箱、开关箱电源隔离开关的负荷侧，开关箱内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间不小于0.1s：潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流和时间分别不大于15mA和小于0.1s。9、两级漏电保护的额定动作电流和时间应合理配置，使之具有分段保护功能。10、漏电保护器必须按产品说明书安装、使用。正在使用的漏电保护器必须每月检查，闲置很久的漏电保护器必须检查后方能使用，有问题的漏电保护器必须及时修理或更换。8.5配电箱安装A、工艺流程：施工准备弹线定位箱体安装跨接地线箱芯安装跨接地线箱芯安装B、配合时期根据结构做法确定配电箱做法：C、配电箱安装位置正确，部件齐全，箱体开孔与导管管径适配，配电箱箱盖紧贴墙面，涂层完整；D、箱内或铁架上配线整齐，无绞接现象，回路编号齐全，标识正确。导线连接紧密，不伤芯线，不断股。垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；E、箱内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.1s；F、照明箱内，分别设置零线（N）和保护地线（PE）汇流排，零线和保护地线经汇流排配出；G、配电箱安装牢固，垂直度允许偏差为1.5；底边距地面为1.5m，照明配电板底边距地面不小于1.5m-1.8m；H、进箱一管一孔，当箱体上敲落孔不够时，用开孔器开孔；连接完毕做跨接地线，不能用箱体做为接地线的导体；箱体、管路连接固定好后，箱内清理干净，避免土建湿作业污染；I、电箱全部安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与零线之间、相线与地线之间、零线与地线之间；8.6防雷及接地装置安装A、工艺流程：引下线暗敷箱芯安装跨接地线地线接地体接地干线等 电 位 连 接B、施工过程中被利用来做引下线的主筋必须做有明显的标记，焊接符合施工规范要求；C、根据要求当自然接地体无法利用时，采用人工接体；D、所有的焊接处焊缝应饱满，并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔缺陷。焊接处的药皮敲净；其他具体要求如下：a、扁钢与扁钢焊接搭接长度不少于扁钢宽度的2倍，不少于三面施焊；b、钢板与扁钢焊接搭接长度不小于扁钢宽度的2倍，不少于三面施焊；c、圆钢与圆钢焊接搭接长度不小于圆钢直径的6倍，双面施焊或单面12D；d、圆钢与扁钢焊接搭接长度不小于圆钢直径的6倍，双面施焊；e、扁钢与钢管，扁钢下角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊。8.7照明用电、移动式和手持式电动工具1、室内灯具装设不得低于2.4m；特殊环境的照明和电动工具的使用，器材使用和线路架设必须符合国家的安全用电规范。2、移动灯具和电动工具必须使用橡皮电缆，并且不得破皮和绝缘老化。3、临时宿舍内严禁私拉线路和电炊具、电炉。4、长期停用和新领用的电动工具使用其那应进行检查，金属外壳的电动工具应做好保护接地或保护接零后方能使用，严禁一台开关接二台及二台以上的电动设备。严格实行“一机、一闸、一漏、一箱” 。5、电动设备必须采用铜芯橡套软电缆，并防止重物压伤电缆；移动时严禁手提电源线或转动部分，突然停电，因故离开现场和工作完毕后，必须在电源侧将电源断开。8.8安全用电管理1、必须经技术培训考核合格后持有效的特种作业证上岗，严禁非施工用电人员进行操作。2、从事电气作业的难易程度，须符合电工等级要求。对难度较大、较复杂的电气工程，不得由低等级电工完成。3、电工必须孰悉施工现场临时用电安全技术规范。4、所有绝缘、检验工具，应妥善保管，严禁他用，并要定期检查、检验。5、线路上禁止带负荷接电或断电，并禁止带电操作。6、带危险性作业，必须有人在安全距离外监护。7、电力传动装置的调试和维修时，除采取可靠的断电措施外，在开关箱处应悬挂“有人操作，禁止合闸”标志牌，并有专人监护。8、建立安全制度巡查制度，划分安全用电责任区指定安全用电责任人，及时发现和处理用电安全隐患，杜绝用电安全事故发生。9、施工现场配备专人管理，加强安全巡查，及时发现问题及时处理，并要求作好每天的巡查记录，巡查记录表详安全资料安管12-01(I)、安管12-07(I),对事故及隐患做好备案，以防止事故和隐患的再次发生。10、建立建全临电管理制度，配备专职管理人员及加大投入安全防护设备，保证施工现场临时用电的正常、持续，促进施工安全管理工作，保障施工生产进度。我部针对施工现场多点、多面的施工现状，特组织了由项目经理（安全生产第一责任人）至工地专职电工的临电安全管理体系，框图如下：临时用电安全管理体系框图安全生产第一责任人项目经理：欧惠作项目技术负责人陈三保安管员刘元启水电工程师陈忠为施工现场消防小组组长：郭木镇组员：贾洪发、黄志刚甘学杰、朱远六郭变富施工现场专职水电班班长：谢进松组员：吴有富、杨小军邓崇辉、谢进南张 益、蒋文正以此形成有力的安全保障体系，保证施工生产顺利、持续进行。第九章 用电消防制度1、配电房、施工现场必须配备足够的绝缘灭火器材，灭火器材应放在方便易取地方，灭火器材应定期检查，发现失效应立即更换；2、施工现场、办公室、临时宿舍、临时维修间及工作间不得使用明火电炉或其它不符合安全要求的用电设备；3、施工现场、办公室、临时宿舍、临时维修间及工作间不得使用超过100W的白炽灯，大功率（100KW及以上）的室外施工照明灯具下方不得堆放易燃、易爆物品，灯具与易燃物的距离不得小于3M；4、不得在电线上挂杂物及衣服等物品。 第十章 备 注规范用词说明：表示很严格，正面词采用“必须”，反面词采用“严禁”。表示严格，正面词采用“应”，反面词采用“不应”或“不得”。本设计采用标准建筑工程施工现场供用电安全规范（GB 5019493），施工现场临时用电安全技术规范（JGJ4688），建筑施工安全检查标准，（JGJ5999）。第十一章 附 图1、施工现场用电总平面布置图（附图1）2、施工区电气安装系统图（附图2）
