山东某高速架空线路迁改工程跨越公路施工方案.doc

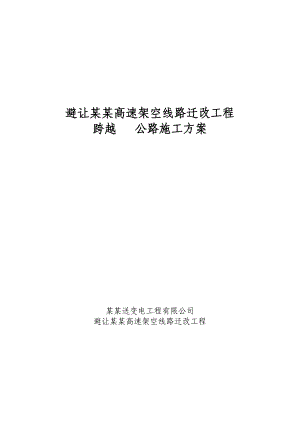

避让某某高速架空线路迁改工程跨越 公路施工方案某某送变电工程有限公司避让某某高速架空线路迁改工程目 录一、施工概况及工程简介3二、 跨越公路情况5三、跨越施工时间6四、实施顺序7五、组织及人员配备和联系方式8六、跨越施工材料及工器具9七、跨越 公路的施工方案10八 安全技术保证措施16九 具体要求及应急措施17十、其它注意事项18十一、附件 三图19一、施工概况及工程简介1、施工概况项目名称:避让某某高速架空线路迁改工程建设单位:山东电力集团公司青岛供电公司监理单位:青岛嘉诚电力工程监理公司施工单位:某某送变电工程有限公司2、工程简介线路额定电压:220kV。线路长度和回路数:全线新建线路长度共计15.8km,其中双回路12.0km,单回路2.0km,电缆敷设1.8km。本工程共分三部分,分段描述如下:1)胶州站出口倒接段:根据变电专业的要求,现运行的220kV崂胶线和220kV琅胶线出线间隔依次向西调整一个间隔,需在胶州站出口处新建终端塔进行调整。新建线路全部为单回路,线路长度0.5km。本段线路新建铁塔4基,均为单回路终端塔。2)220kV胶州官路、胶州北牵引站架空线路段:全线沿原胶官线走廊架设,全线长13.5km,其中双回路12km,单回路1.5km,路径曲折系数1.1。由于胶州北牵引站为2相电源供电,本工程胶州站胶州北牵引站段线路只架设2相导线。本段线路新建铁塔41基,其中双回路直线塔28基,双回路转角塔9基,单回路耐张塔4基。3)胶州北牵引站出电缆段:根据胶州市规划局的要求,在胶州北牵引站出口处需采用电缆敷设,电缆长度1.8km。本段线路新建单回路终端塔2基。二、 跨越公路情况1、跨越公路次数:本工程1次跨越 公路2、跨越地点:本架线工程为在#29#30跨越 公路一次,相关数据及平面示意图如下警示牌“前方施工,车辆慢行” #29 米 公 路 警示牌“前方施工,车辆慢行”米 #303、电力线路跨越胶济线的具体参数(1)、#29#30塔跨越 公路,其中# 塔距离 公路较近,水平距离为 米,# 塔距离 公路较远。(3)、各种数值见下表示。电力线路杆号塔型呼称高档内跨越说明#292E-SZ2-3030米规定数值。公路#302E-SZ2-3048.4米三、跨越施工时间根据我部施工计划,跨越时间拟安排在2012年 月 日与2012年 月 日进行。我部计划用10天的时间完成从搭设两侧跨越架到拆除跨越架的全部跨越施工。四、实施顺序为使跨越铁路施工顺利的、有条不紊的进行,做如下顺序安排:与公路管理部门做好跨越公路的协调工作(跨越施工方案);将所有搭设跨越架所需的材料、工器具运到跨越点;搭设公路两边搭设跨越架;封锁施工,跨越架封网(各相关段配合);导、地线跨越;封锁施工,拆除跨越架封网(各相关段配合);拆除两侧跨越架;清理恢复现场,施工人员撤离。五、组织及人员配备和联系方式1.成立以牟宗平为组长,王道君为副组长,匡毅、郭向鹏为成员的跨越铁路施工领导小组,负责组织、联系、协调并办理相关手续,制定施工方案,现场进行施工技术指导和安全监督。2.王道君为现场指挥,为跨越施工现场的总负责人,全面负责施工现场的人员、材料、车辆调配,及其负责现场的技术工作。匡毅为现场安全负责人,负责施工现场的安全工作。3.施工现场配备技工30人,普工20人。4.施工现场配备指挥车2辆,货车3辆,主要用于应急,一般情况下,不得离开施工现场。5、现场除配备对讲机联系外,所有人员必须保证电话畅通,所有负责人的电话如下表:序号名字工作任务电话号码备注1牟宗平组长2王道君副组长3郭向鹏小组成员4匡毅小组成员六、跨越施工材料及工器具跨越施工材料及工器具如下表:序号名称规格单位数量备注1经纬仪J2台22对讲机对63口哨只84红、白旗面125锄头把306铁锹把307钢钎根308铁丝#10kg7009铁桩根7010钢丝绳8kg40011架管26米m1500012直扣只120013活扣只120014十字扣只120015其它自带工具若干钳子、扳手等16安全用具若干安全绳、安全帽等17劳保用品若干手套、降署饮料等七、跨越 公路的施工方案#29塔1、跨贯通自闭线现场布置平面图(俯视图)12米跨越架米跨越架公路#30塔跨贯通自闭线现场断图示意图(南北方向)羊角羊角10米 公路至少5。5米地 面跨贯通自闭线现场断图示意图(东西方向)至少5。5米地 面 米 米 米2、跨胶济线现场布置平面图:跨越架跨越架公路#30塔#29塔 现场断面图(跨越架示意图)跨越架,高度12米以上跨越架跨越架高度12米以上5.5米以上 拉线拉线地面宽6米宽6米3、施工方案3.1跨 公路施工方案的确定根据现场地形条件、交叉跨越角度情况,因跨距较大,结合电力及铁路运行相关规范,选择钢管跨越架(脚手架),来确保安全。3.2施工前准备3.2.1跨 公路施工前准备工作3.2.1.1施工时,提前与与相关部门进行联系,告知具体作业时间3.2.1.2 实施操作前,组织施工人员进行安全技术交底、危险点告知、交代安全措施和技术措施,并确认所有施工人员都已知晓。3.2.1.3提前将地线和导引绳用人力在跨越架处两端均放通。3.2.1.4搭架时,听从现场人员的指挥。确保安全施工。拆除时一样。3.2.1.5 所有施工人员正确佩戴安全帽。3.2跨越架搭设3.3.1施工时间安排:按协商时间施工。3.3.2跨越公路的跨越架由两个部分组成,两侧架体分别距离公路路边0.6米。跨越架沿公路两侧搭设,中心应在线路中心线上,搭设时应准确测量定位。为防止导地线在展放过程中及在附件前的施工中意外下落,在跨越架顶端设置羊角。3.3.3跨越架搭设时由项目部派专人进行安全监护和技术指导。3.3.4跨越架的结构强度、整体布局及稳定性能够承受防线时的风压和落线时的垂直压力、水平张力,如遇有强风、暴雨过后,应对跨越架进行检查,确认其稳定性后方可使用。3.3.5跨越架的中心位置应在线路中心线上,在搭设跨越架时测定跨越架的位置和方向,并打好标记。3.3.6跨越公路跨越架所用钢管直接与地面接触。安装竖杆和横杆的同时安装“X”型扯角钢管。3.3.7跨越架的搭设应由下而上,并又专人送杆和接杆,不准掷杆,登杆人员应扎安全带且应站在架子的外侧。3.3.8跨越架的搭设过程中,工作人员必须戴安全帽并不得站在架身内侧作业,架上作业人员必须扎安全带。作业人员不得上下抛掷工具及材料,必须专人传递。3.3.9在钢管架搭设完毕后,经项目部验收,合格后悬挂标识牌投入使用。3.3.10搭设跨越架时,应有防止架身倾倒的措施。跨越架两端及立杆间应设支杆和拉线。支杆和拉线与地面的夹角不得大于45。跨越架高度超过8米时,应打双层拉线,防止塔架倾斜。跨越架的中心应在线路中心线上,宽度应超出新建电力线路两边线各1.5米,且架顶两侧应装设外伸羊角,以防止导线滑落,跨越架螺栓必须紧固。天气不良时,施工单位必须派人看守,严密监控。3.3.11跨越架与公路的最小安全距离应符合下表的规定。跨越架与铁路的最小安全距离跨越架部位公路与架面水平距离m至路边:0.6与封顶杆垂直距离m至路面:5.53.3.12跨越架两端及每隔67根立杆应设置剪刀撑、立杆或拉线。拉线的挂点或剪刀撑的绑扎应设在立杆遇横杆的交界处,且与地面的夹角不得大于60°。3.3.13各种材质跨越架的立杆、大横杆及小横杆的间距不得大于下表的规定。立杆、大横杆及小横杆的间距跨越架类别立杆大横杆小横杆钢管,m2.01.21.5木,m1.51.0竹,m1.20.753.4跨越架封网3.4.1跨越公路的跨越架封网,因跨度较大,故采用钢丝绳封网。施工需要按照相关人员的现场指挥,在公路封锁后,有24名施工人员进入公路,传递钢丝绳,钢丝放通后方可封网,钢丝绳略带张力展放,以保证钢丝绳不坠落。钢丝绳垂直于公路方向,顺公路方向需在钢丝绳上绑扎毛竹(杉木杆)等,使整个跨越架顶端呈现网状结构,确保放线过程中牵引绳或导线万一跌落时,整体落在跨越架及封网上,保证公路通行安全运行。3.5跨越架拆除3.5.1跨越架拆除时由项目部派专人进行安全监护和技术指导。3.5.2公路跨越架拆除,首先是拆除封网,拆除封网的顺序与搭设时相反。公路封锁后,将钢丝绳整体撤除。3.5.3拆除跨越架时,应先检查撑杆是否牢固,必要时安装内拉线。3.5.4拆除时应自上向下逐根拆除,拆除架体工程中应使架体受力平衡。3.5.5拆除跨越架时,严禁上下交叉作业,应相互照应,密切配合。4施工依据4.1国家电网公司电力安全工作规程(线路部分)4.2电力建设安全工作规程(2009)线路部分4.3胶州北牵引站电源改造220kV线路工程施工图八 安全技术保证措施1、 跨越公路搭设过程中,项目部派人全程监护,搭设完成后,项目部专项验收,合格后挂牌投入使用。放线过程中,专人监护跨越架,2、 施工过程中,跨越架现场设监护人4名,两侧各2名。3、跨越架的钢管连接必须牢固,打交叉撑确保架体牢固可靠。4、跨越架必须搭设双层拉线,拉线地锚位置需要现场提前确认位置无碍。5、撑杆、拉线及时作好并封固,保证架体不向内侧倾斜。6、搭设跨越架时,不得上下抛扔材料和工具,必须专人传递。7、跨越架的搭设与拆除应严格按顺序来,搭时由下向上,拆时由上向下。8、未立铁架杆不得放在护栏内。9、工作人员不得在跨越架内侧作业,并严禁在封顶架上通过,架上作人员必须扎安全带,架下人员必须戴安全帽。10、设时应保证架体的整体性,拉线与撑杆应及时作好。11、 放线过程中,跨越架始终由有经验的技工看守,直到架线完毕。12、 跨越架的搭设过程中,工作人员必须戴安全帽并不得站在架身内侧作业,架上作业人员必须扎安全带。作业人员不得上下抛掷工具及材料,必须专人传递。13、钢管跨越架宜用外径48mm51mm的钢管,立杆和大横杆应错开搭接,搭接长度不得小于0.5m。14、跨越架两端及每隔67根立杆应设置剪刀撑、立杆或拉线。拉线的挂点或剪刀撑的绑扎应设在立杆遇横杆的交界处,且与地面的夹角不得大于60°。九 具体要求及应急措施1、现场具体相关要求(1)施工方案必须经过项目部技术人员审查,与现场核对后,方可实施 (2)施工人员要由技术熟练的人员组成,特别是现场施工组织指挥者,须由经验丰富的人员担任;搭设及拆除跨越架全过程必须设安全监护人。(3)施工人员进入现场前要由安全、技术负责人进行安全、技术交底,全体作业人员必须明确各自施工任务并熟悉本施工方案; (4)参加施工的全体人员必须严肃认真, 听从现场施工指挥人员的协调指挥; (5)搭设跨越架时,工作人员不准在越线架内侧作业,并严禁在顶架上通过,在两架子之间严禁在铁轨上或铁轨的附近乱放影响通行的障碍物(包括木杆、工器具等) ;(6)跨越架搭好后,应经施工负责人和安全、技术负责人认真检查,确认各部牢固可行后,方可进行放线工作; (7)跨越放线作业时,应指派专人监视越线架是否牢固可靠,各引绳牵引过架不得猛拉硬扯,尤其是导线联接器过架子时更要特别注意,过架子前要提前通报距离,并通知牵引机放慢速度,发现问题及时处理,绝对避免越线架倾倒事故发生; (8)拆除跨越架时,应由上而下逐根进行,拆下的木杆应有人传递,严禁抛掷; (9)施工中必须保证通讯畅通; (10)施工现场必须设专职安全负责人; (11)施工现场所用的起重机具、工器具和临时地锚均应事先做好试验,检查合格后方可使用,根据其重要程度应把安全系数提高 2040; (12)施工人员进入施工现场必须正确使用安全防护用品; (13)遇有浓雾、雨、雪和五级以上大风等恶劣天气,应停止跨越作业。2、现场应急措施(1)成立应急指挥小组组 长:牟宗平 副组长:王道君 (现场负责人)(2)施工过程中,严密监控,发现任何异常问题及时汇报,果断处理,。(3)搭设跨越架,确保跨越架牢固,若发现跨越架倾斜,立即停工处理,架体搭设完毕后,专项检查,架体检查合格后方可进行封网前准备工作。(4)施工过程中,如若发生人身意外,如高处摔跌或高处落物砸伤等,抢救应按照国家电网公司电力安全工作规程有关条款进行。(5)施工过程中,如遇大风等恶劣天气,影响跨越架安全的,需对跨越架进行补强,可能影响铁路安全运行的,停止作业,清理现场,确保铁路安全。十、其它注意事项1、现场指挥应做好人员、材料、车辆的调配。2、配合公路方面作好相关的协调工作。十一、附件 三图1、施工流程计划图封锁施工,拆跨越架顶网搭设跨越架施工完毕,清理现场拆除跨越架封锁施工,跨越架封网铁路两侧跨越架的工具材料运抵现场封网后,跨线施工2、施工平面示意图现场布置平面图:公路跨越架跨越架#30塔#29塔 现场断面图(跨越架示意图)跨越架,高度17米以上跨越架跨越架高度17米以上5.5米以上拉线拉线地面宽6米宽6米
