山西某住宅小区高层剪力墙结构住宅楼电气安装工程施工方案.doc

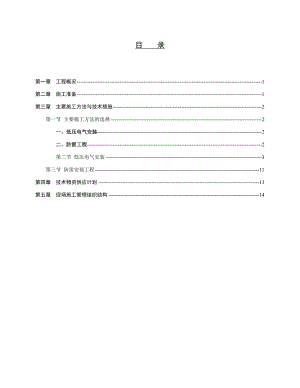

目 录第一章 工程概况1第二章 施工准备1第三章 主要施工方法与技术措施2第一节 主要施工方法的选择2一、低压电气安装2二、防雷工程2第二节 低压电气安装3第三节 防雷安装工程11第四章 技术物资供应计划13第五章 现场施工管理组织结构14 第一章 工程概况 建筑概况：某某市某某花苑住宅小区2#楼工程为地上二十四层,地下一层，其中地下一层为设备用房及戌类储藏间,地上一至二十四层为住宅；剪力 墙结构。 总建筑面积为15906.22。建筑物占地面积为601.6,该工程东西方向长度45.6m,南北方向长度17.0m。地下建筑面积为62464，地上建筑面积为15281.58。基础为钢筋混凝土筏板基础。该工程地上标准层层高3.米，建筑总高度72.45米,室内外高差为0.45m。第二章 施工准备1、 临时设施：根据现有的临时的设施，安排好人工的临时宿舍，选择好堆放材料与工具的仓库，按照现场电工的要求，接好临时机械的用电。2、 劳动力安排：根据施工进度要求，合理安排的人员进场施工。3、 技术准备：、认真学习、熟悉施工图纸，理解设计的意图，搞好图纸会审；、编制施工方案和施工操作要点，对可能出现问题的部位和工序提出注意事项和措施，对关键工序有专门的单项施工方案；、由公司工程部，进行技术交底，技术交底的内容为：图纸交底、施工组织设计交底、设计变更和洽商交底、分项工程技术交底，以明确施工意图；克服质量通病，确保工程优良；、组织现场施工人员学习工程质量验收规范及ISO9001:2000 质量体系标准与作业指导书，实行专业技术培训，全面掌握、熟悉安装工程质量检验评定标准；、建立各种规章制度：材料管理制度、安全责任制、施工现场用水用电安全制度、卫生值勤制度、出勤考核制度；、对工人岗前进行安全教育与安全交底。 第三章 主要施工方法与技术措施根据该工程的实际情况，我公司的施工范围为电气系统安装工程（除外电接入及低压配电箱部分）和防雷工程两个施工分部工程。第一节 主要施工方法的选择一、低压电气安装1、材料选择：本电气安装工程线管采用PVC电工大作管，承插粘胶连接。全楼电线管暗敷于结构及饰面内。 电线采用ZR-BV线，电缆采用NH-YJV，ZR-YJV。低压开关柜向各层电箱供电采用低压封闭式母线槽。灯具采用日光灯、吸顶灯、艺术吊灯、暗装筒灯。安装方式吸顶安装或嵌入式安装。需要暗敷的电线管，施工时按施工图纸要求进行施工，配合土建施工进度进行施工，施工完毕，绘好竣工图及隐蔽签证。灯具安装配合土建扇灰后安装。(2)、施工顺序:安装准备线管、线槽安装 线路各种电线、电缆与母线槽敷设 电线电缆绝缘电阻测试电箱、开关、插座安装灯具安装 系统调试、开通。二、防雷工程1、材料选择：本防雷安装工程引下线采用柱对角筋引下线安装。人工均压环采用-40×4mm镀锌扁钢。天面避雷网与避雷针采用12 镀锌圆钢安装。均压环焊接采用结构圈梁面筋焊接连接。防雷安装工程的预埋部分要配合土建施工施工顺序由下往上施工，施工完毕，要及时绘好竣工图与隐蔽工程验收记录。2、施工顺序:安装准备基础防雷接地安装 避雷引下线安装 避雷网安装避雷针安装接地装置系统调试。第二节 低压电气安装一、安装准备熟悉施工图纸，分析图纸中技术要点与难点，如图纸与现场不对称的地方要提出与设计协商解决。根据图纸的要求定好各种安装管材等其它的安装材料。对工人进行技术与安全交底。二、电线钢管、金属线槽安装：1、电线钢管安装：本工程线管采用PVC导管，敷设方式采用暗敷（暗敷在混凝土剪力墙及楼板内）。暗配管的要求： 电线管应根据材质不同采用同管材相配套的配件。 暗配管施工与土建工程各工程密切配合。在砌筑工程、混凝土工程或装饰工程施工中，应对电线管路及箱盒加强维护，熟悉、掌握土建、暖卫、通风等工程设备和管道的分布情况。勿使电气工程管路和设备安装与其造成施工矛盾，否则需要通过设计或有关技术部门协调解决。 暗设管路宜采用最近的走向和距离，并应减少弯曲，当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4 倍；当线管暗敷时，弯曲半径不宜小于管外径的4 倍；当埋入地下或混凝土内时，其弯曲半径不宜小于管外径的10 倍。当电线管遇下列情况时，增设接线盒或过线盒：管长度每超过30 米，无弯曲；管长度每超过20 米，有一个弯曲；管长度每超过15 米，有二个弯曲；管长度每超过8 米，有三个弯曲。 管路的连接、弯曲弧度、固定方式、金属管路跨接线的装接，箱、盒接地（零）处理，接线盒设置等均应符合要求。 做好电线管路焊接部位及相关的金属支架、附件的防腐处理。 在施工中对管材造成的破损如劈裂、焊接溶洞等应及时修补或撤换。 埋入主体内的电线管其保护层不得小于15mm，并具有相应的强度(M10)。进入配电箱和各种盒体的管口做到垂直平整；连接应牢靠，锁母要卡牢，不松动；电线管要牢固。电线管应畅通，管内无异物，不堵塞，穿线方便，并保证后期维修具有导线互换的功能。对敷设完成后的电线管路要进行全面检查。如有漏设的要补齐，做错的要及时整改，以免隐蔽后不易更动。暗敷管的步骤：根据设计图纸确定配电箱（柜）、接地盒（箱）、插座盒（箱）、开关盒或其他用电设备在建筑物中的位置。测量电线管路长度，进行管材切割、套丝、威弯等加工程度。按确定的布置路线和位置，进行管路连接和固定，并与配电箱和各种盒体牢固连接起来。金属电线管路要根据要求逐段装接跨接线，不得遗漏。将敷设好的电线管管口，箱、盒进行堵塞或其他临时性封闭处理。注意问题：a 电线管路应设在水道管的上方，否则应做防潮处理。b 电线管路应与其他非电气管路有合理的安全距离。c 电线管路应固定牢固。d 金属管材及其管路附件均应采用镀锌材料或做防腐处理。e 接线盒、灯位盒安装位置应合理。f 灯位盒、接线盒的设置：灯位盒，接线盒是天花板内电线管路管口集中的部位，管内穿线、换线，导线接头都要在盒内进行。是配线和今后维修、检修的关键部位，所以设置的位置应适应。属于结构面不具备检修条件的，灯位盒置放应靠灯具（如筒灯），达到拆下灯具后就可摸灯位盒，或者将灯位盒靠近吸顶灯出线孔，以便于检修。并根据结构面，在不影响美观的前提下，将接线盒埋在结构面下的墙上，检修时操作方便。因电线管路是隐蔽的，所以对布管的的垂直、水平度没有特殊要求。电线管路应尽可能缩短布管的长度、减少管路弯曲，以求管路顺直、畅通。电线管路在夹层内敷设，应固定牢靠，避免产生无约束的自由管路，否则容易使管路位移，并从箱体和盒体中脱出，或者使箱、盒承受因管路位移、自重而产生的重力。天花板内电线管路用管卡固定，固定点间距离不应大于1.5m，而且在距配电箱或开关盒、插座盒等外边沿150200mm 处必须设一管卡固定。电线管管路不得采用中松脱，产生弊端。电线管路弯曲不得小于900,其弯曲半径应符合要求不得有硬弯，弧弯要缓慢圆滑，以使穿线不受阻碍。金属管管路应做跨接线，卡件应做良好防火处理。电线管砌体内配管：电线管路在砌体（如砖墙）内敷设，占配管工程很大一部分。也是用电设备如配电箱、插座、开关集中设置的部位。电线管路宜在240mm 厚以上砌休内暗敷设，在小于240mm 厚的砌体内暗敷设电线管路，采取中下措施：水平管路视管材直径的大小沿砌体浇灌厚度为6mm 的混凝土垫层，将管置于混凝土垫层内，然后再进行砌筑作业；垂直管路在垂直立上部位，将被打断的墙体按垂直方向每间隙500mm 按规定设置接结筋一道。拉结筋直径为6mm 圆钢。压在砌体内拉结筋长度不得小于1m，然后将置放管路的空洞部位浇灌混凝土。电线管路置于混凝土内，其保护层不得小于15mm。电线管路在砌体内敷设应根据配电箱、接线箱、插座盒、开关盒或其他用电器具、设备的位置决定布管方位。管路的连接和弯曲半径均应符合要求，不允许暗敷管路有中断、接口错位、管材损伤如裂纹、孔洞、变形、折扁等现象存在；盒体安装应将盒口突出清水墙面15mm，以便使盒口与墙面抹灰层保持平齐，盒体应有砖挤死空隙要填满灰浆，保证盒体安装牢固可靠，不松动、不脱落。 电线管在混凝土内暗配管：电线管路在混凝土中敷设大致是现浇楼板、梁、柱、剪力墙、棚、檐等部位。施工时先在楼板上确定灯位盒、插线盒、插座盒、开关盒、配电箱等位置，将上述盒体在楼板上固定后，再根据电线管路的走向逐段配制管路。所有进入灯位盒、接线盒、插座盒、开关盒的电线管均线盒接头固定，弯曲高度宜在1520mm 左右，这样可以使电线管有足够的保护层，又可不挤压混凝土的钢筋，使钢筋按要求就位，保证建筑物结构工程质量。电线管与盒体，箱体连接处应采用像皮垫做密封处理。所有箱内盒内管口和各种盒体内要用废纸等堵塞严密，以防止水泥渗入。灯位盒、接线盒等在楼板上固定，盒体紧扣在模板上，将圆钉在盒体周边钉牢，用镀锌线绑成十字形绑扎牢固，然后用手锤将圆钉钉入绷紧绑线。电线管在距盒50mm 处设一固定点，用镀锌绑线绑在板筋上。管部弯曲部位，易移位部位，都加以固定。3、金属线槽安装本工程的配电设备主线采用耐火电缆桥架安装：1）、桥架槽体安装： 耐火桥架与配件整体的订做，配件不能现场剪制，缺乏美观点。桥架，线槽安装之前，先放线线综合考虑线槽走向，整体要求整齐、美观，避免阻碍其它施工的阻碍物或其它专业管道。当线槽遇到90º转弯时，宜采用两个45º弯头转角。安装之前先检察槽体是否有折扁和裂逢。槽内接口部分应平整，光滑。线槽接口部分应符合以下的要求：槽体与配件的连接承插口要承插到位，丝孔对齐，用配套螺丝固定。在振动的场所，固定时加作防松措施。 直线线槽与上槽盖安装时要按订做时规格对位入座，谨防上槽盖松动。2）、支架制安： 支架间距：L400L200为2 米设置支架一个；L150L100为1.5米设置支架一个。 本工程固定线槽的主要支架的如下三种：、。角钢，采用50×50×5 角钢、支架制作关键是弯制角度。支架角度有45º、90º、135º角。弯制任何一个角度，都在角钢上画线，确定切除部分，然后用手锯或水焊雪割掉，才可弯曲成型。在角钢上画线，事先在画线部位用粉笔涂抹均匀，再用钢制弯尺和画锥画线。画好线后，用电动切割机切割，除毛刺。角钢支架焊成后，应修整焊面校正支架形体，除锈、刷防锈漆和饰面油漆。支架固定方法。在线槽敷设前，应首先将制作好支架固定在建筑上。固定方法采用螺栓固定。支架用10厘膨胀螺栓固定。首先，依据螺栓位置画十字线，找出孔径中心点，然后用冲击钻或手凿凿孔。所凿孔径同胀管匹配，以刚好塞入为度，孔径最大不得大于胀管管径1 。孔径为胀管长度。置入螺栓后，其胀管管口应与墙面平齐。三、电线、电缆与母线槽安装（一）电线敷设：1、管内穿线：、施工条件：配管工程全部完成，管、箱、盒齐备，并连接完好，形成整体回路。金属管路焊完跨接线，并做好管道及其附件的防腐处理；主体工程穿线在抹灰以后进行； 确认管路畅通，管内无异物或其他损坏性障碍。 操作场地平整、干净、干燥，拆除不必要的脚手架、木，清除一切影响施的杂物。、施工准备工作： 清除所有管路管口临时性封堵，清除箱内、盒内的杂物； 扫管。用钢线带钢丝刷、破布等对已安装的管路进行清扫，清除管内杂物和积水； 配电箱和各种盒体，在脱漆的部位事先做好防腐和美化处理； 金属管路应在管口上戴好管子护口，以免损伤导线； 阅读图纸，确认导线型号、截面、标专（色别）； 确认穿线回路、顺序； 准备穿线用工具、材料，如搭设脚手架、选用蹬梯、钢线、放线架和所用导线等。、管内穿线一般规定： 导线截面应根据设计图或载流量确定，在照明、动力工程中，铜导线最小截面不得小于1.5mm2；铝导线不得小于2.5mm2;照明、动力工程电路中不得穿入多芯软导线（但灯具引入、动力控制线无严格要求）；管内引入线的导线应根据规定，有明显的颜色标志或文字、符合标志； 不同回路，不同电压等级，交流与直流电压等不得穿入同一管内； 同一交流回路的导线应穿在同一电线管内； 电线管内导线总截面积（含导线绝缘护层不得超过管内径总截面的40%）； 零线（含保护线）应采用同相线一样的截面导线，如果零线小于相线，其截面积不低于相线截面的75%；导线在垂直电线管内敷设，为克服导线自重，使导线不受拉力，应按规定在适当的距离内，在接线盒内将导线加以固定；电线管内不允许穿入一根导线； 管内的导线应绝缘良好，不允许有绝缘层损坏的现象； 管内导线不得有扭结； 管内不得有导线接头，所有的导线接头应置放在箱、盒中。管内穿线的操作方法：管内穿线的操作模式，分单元、分楼层、分房间、分回路穿线。这要根据现场条件、工程进度需要来决定。无论穿线程序怎样安排，都要根据设计图纸标注相应的部位、回路的导线型号、截面来操作，不能弄错。穿线前，应将管口戴上护口（管帽）以防止划伤导线。穿线用的钢线穿入管路的一端，要威成圆环，圆环应开口，端头要上翘，勿使圆环成一平面。当穿入管内的钢线前进受阻时，可在另一端管口内穿入另一根钢线（也需威环）勾取。勾取时，应边穿入钢线边搅动，这样两根钢线就可绞缠在一起，于是就能将受阻的钢线拉出来。钢线穿入管内之后，可以将数根需要穿的导线与钢线挂结牢靠。为了减少穿线的阻力，导线应剥去绝缘皮，线芯留出足够的长度与钢线连接。如果导根数较多，还可将导线错开位置与钢线连接。为求得圆滑，可以用包布稀疏地包扎上，在管内运行中，能减少阻力。向管内穿的导线应在未进入管口前整理顺直，导线要排列整齐。不能相互纠缠、压线，这样穿线才能顺利，并可避免导线在管内磨损、划伤。穿线时，至少需要两人配合操作。一人送线，一人在另一端拉线，两人动作要协调，必要进可以喊号子，用以规范动作的一致性。如果管内摩擦力大，穿线困难，用适当向管内撒些云母粉、滑石粉来润滑。向管内穿线时，成盘导线释放称作放线。放线采用能旋转的放线架，有几盘导线，就设几个放线架，进入管内的导线端头从成盘导线的外圈抽取。随着导线向管内穿入而抻拉放线架使其转动，达到自动放线的目的。在放线架释放导线过程中，专有人看管，以防导线缠绕。在穿线工程中，导线在配电箱及各种盒体中作预留 、并标志。导线留有足够的长度不仅能提高盘、柜配线和导线接头质量，并能完善使用功能，消除后期维修障碍，所以导线余量也是配线工程的一项质量标准。导线在配电箱（接线箱）中的导线余量：每根导线就是配电箱的1/2 周边的长度，最短不得小于500mm；在接线盒、插座盒、灯位盒、开关盒的导线余量为：从管口算起不得小于150mm，导线接完线头后，从导线接头根部到墙面之间应保持50mm以上的长度。接线箱、盒内不打断的直通导线，应预留备用段，备用段长度为接线箱、盒半周长，最短不得短于接线箱、盒的长边长度。导线应成形弯曲置放在箱、盒内。2、线槽放线：线槽放线的方法与管内穿线基本相同，注意的事项的是放线先清理干净槽内的杂物，放线时注意槽交接处的光滑度，不得损坏导线。线槽放线根据导线截面大小与安装好放线人员间距。（二）电缆敷设：1、电缆沿沟支架敷设：支架安装在电缆沟内两侧的叫双侧支架，单侧叫做单侧支架。电力电缆支架间安装的水平距离为1000mm 一个支架，控制电缆为800mm 一个支架。根据以往实际施工情况，电力电缆和控制电缆一般都是同沟敷设，所以设计支架的安装水平距离一般为800mm 左右。电缆垂直敷设一般为卡设，电力电缆每隔1500mm 设一个，控制电缆每隔1000mm 设一个，两者支架距离一般为10001200mm 设一个。电缆支架不论是自制的或成品供货的装配式支架，安装好后，都必须焊接地线。2、电缆沿支架敷设：在电井内电缆沿墙。敷设方法和施工要求与前面所介绍的电缆支架安装相同。然后把电缆用卡子固定在支架上， 4、电缆穿管敷设：先将保护管敷设好，再将电缆穿入管内。管内径不小于电缆外径的1.5倍。四、电线、电缆绝缘电阻测试为了保证配电线路、配电装置和电气设备安全运行，在配线工程完竣工后、运行前测试其绝缘电阻。绝缘电阻测量使用500V兆欧表（绝缘摇表）进行测试。在测量绝缘电阻时，先拆除线路中熔断器，断开回路中的用电设备、电器备和仪表，摘除灯泡、灯管，其它设备不动。测量内容为：进户电源导线；连接各分电箱干线；各分箱负荷回路线。整个配电网络按一定顺序测量全部回路，不能遗漏。测量时两根线为一组，所测理的导线应无连接。主要是测量相线对零线、接地线绝缘情况。各线路间绝缘电阻值不得小于0.5M。测量时，将兆欧表两接线端子与为被测导线相连，快速摇动摇把（120r/min），然后观看兆欧表表盘读数值，并做好记录。五、电箱、开关、插座安装（一）、电箱安装：本工程的配电箱采用明装、暗装。暗设配电箱安装在主体墙面内，配电箱箱口与装饰面平齐。 外壳有良好的接地。盘后的配线需排列整齐，绑扎成束，固定在盘板上，盘后引出及引入的导线应留出适应余度，以便检修。配电箱的线、有黄、绿、红、黑等分相标志。明设配电箱安装在主体墙面，用膨胀螺栓固定。（二）开关、插座安装：1、开关安装要求： 面板开关基本都装设在建筑物墙面上。照明用跷板开关、电铃开关等，应设在门开启侧距门边上的水平距离150 ，垂直高度1300的位置。成排面板开关应高度一致，以通过开关中心水平线为基准，高低高差不大于±2 ；并列安装开关应高度一致；垂直高度1300 。照明用的跷板开关，装设为嵌钮上端按入为开，下端按入为闭；嵌钮端部有红点（或白点）表示开，空白表示闭。开关为控制相线，导线在开关压接应紧密牢固。2、插座安装要求：插座安装最高高度为3001400 ；同室 内要求高度一至的插座高底差不应大于±2。成排安装的插座不大于±1，并列安装的插座高度一致。洗手台面的插座，距地面1400 。用防潮插座。3、开关、插座安装技术：开关、插座安装之前，应将盒内异物、积尘除去，铁管管口戴上护口，再进行导线接头与开关、插座的连接，开关、插座的接线有明显的标识，相线用黄、绿、红色表示，单相负荷开关的二次线用红色表示，零线用淡蓝色，保护线用双色线表示。盒内导线有足够的预留称长度。在开关、插座上压接的导线预留的长度从墙面算起，不应少于100 。如插座与邻近的插座的导线需要在盒内分支，采用导线接头方法。开关、插座的导线压接螺丝，每只压接一根导线。开关、插座安装在墙面上要平贴，端正周边不得缺灰，有洞或有壁纸，涂料的毛边、毛茬。六、灯具安装（一）、灯具安装要求：灯具距地面高度不能低于2.5m；灯具应配件齐全。无机械损伤、变形、油漆剥落、灯罩破裂等缺陷。不带电的金属部分要绝缘良好；室内照明回路连接的灯头数（含插座）不应超过25 个（不含花灯回路），室内灯具内部配线：截面积不得小于0.4mm2，室外灯具内部配线不得小于1.0mm2。并应使用多芯铜软线。导线端头芯应挂锡。灯线绝缘强度不低于500V； 白炽灯螺口应连接零线，中心柱（点）应连接相线； 荧光灯镇流器应连接在相线上； 吊链灯灯线不能承受压力，并应将灯线与吊链编插一起；软线吊灯灯线两端应在吊线盒、灯座内打结，以防止线芯连接处承受拉力。纺织外皮应将毛茬收口； 灯具在纸面石膏板、轻质铝板或厚度不小于10mm 的木板材上安装，不得用木螺钉等直接拧入固定。应预先在板材后面加装木方或采取其他加强措施。加强件应和龙骨做牢固连接；灯具的圆形底台直径在100mm 以下可用一个螺栓紧固，直径在100mm 以上或椭圆形、方形底台要用两个或两个以上螺栓紧固；导线在灯具压接、要紧密牢固。导线线心如需威环压接、应按螺栓（螺钉）旋紧方向威环，不得反向。七、系统调试、开通 系统调试前应对导线的绝缘进行测试。用摇表用相线、零线、地线之间进行测试，测量的电阻应大于1000。对各回路先用临电进行分段试电，确定无误后，进行总回路试电。观察各回路开关，接口地方是否存在安全隐患，确定正常后。再用市电对整个系统进行送电运行。做好各项验收资料记录，移交业主使用。第三节 防雷安装工程本工程防雷等级为二级，根据防雷工程由下住上的施工特点，本防雷工程分为六个施工部分：1 、基础防雷部分；2、柱引下线焊接连通部分；3、防侧击雷施工部分；4、天面防雷部分5、等电位施工部分；6、系统调式与补打地极部分。一、基础防雷部分本工程的基础为钢筋混凝土筏板基础，施工重点是柱引线与基础主筋、基础主梁面筋焊接连通形成均压环、地下基础外围人工均压环焊接、地下室变配电房接地。1、柱引下线与基础主筋焊接。利用柱的两条对角主筋作引下线与基础两条主筋焊接，两条主筋各附加一条12 圆钢与柱两条引下下线焊接连通。附加钢筋与基础主筋、柱引下线钢筋的焊接采用双面搭接焊，焊接长度为附加钢筋直径的6 倍。2、基础主梁面筋焊接。根据电施图，基础主梁所有面筋都要焊接连通。选用地梁面筋两条主筋焊接，采用双面搭接焊，焊接长度为钢筋直径6 倍。面筋在转弯外采用12 附加圆钢焊接连通，使整个基础形成一个等电位均压环。3、柱引下线与基础面筋焊接连接。利用柱的两条对角主筋引下线与地梁两条面筋焊接，地梁面筋两条主筋各附加一条12 圆钢与柱引下线焊接连通。附加钢筋与柱引下线、地梁面筋连接采用双面搭接焊，焊接长度为附加钢筋直径6倍。4、人工均压环焊接。为了加强基础防雷的可靠性，于基础外侧设一圈人工均压环。人工均压环采有-40×4mm 热镀锌扁钢，埋深1 米。人行道出入口局部埋深1.2 米，并在连接体上敷设50 厚沥清层，其长度超过接地体2m.。人工均压环引出线-40×4mm 在基础外侧负1 米与柱引下线主筋焊接连接，焊接采用三面搭接焊，焊接长度为扁钢宽度的2 倍。5、变配电房接地。低压配电房接地利用设备安装的基础槽钢通过-40×4mm镀锌扁钢与柱引下线焊接连通。镀锌扁钢与基础槽钢、柱引下线线采用三面搭接焊，焊接长度为扁钢宽度的2 倍。6、测试端子焊接。根据电施图，本防雷工程共设4 处测试点。测试点引出线采用-40×4mm 镀锌扁钢，距地面0.2 米，预留测试线长度为0.2 米。引出线与柱主筋引下线焊接连通。二、柱引下线焊接连接部分1、本工程防雷引下线儿利用柱内两条对角主筋上下焊接连通。其上部采用12 引出层面35 ，以便与避雷带焊接。下部与地台内的钢筋网焊接连通，形式完整的接地系统。2、柱引下线上下焊接通时，必须做好标志，防止连接错误。柱内主筋搭接采用双面焊接，焊接长度为最大钢筋直径的6 倍。三、防侧击雷施工部分1、周边均压环焊接。从地下室顶板开始，每三层将其周边圈梁的外侧主筋焊接连通，并与其附近的柱内作引下线的主钢筋焊接连通。周边圈梁的外侧主筋与柱引下线采用附加12 圆钢焊接连通，焊接长度为附加圆钢的6 倍。2、铝合金、金属构架接地。从九层开始的外墙的铝合金、金属构架均要求与附近的柱（梁）内钢筋焊接边通，以防侧击雷。铝合金、金属构架与柱（梁）内主筋连接采用附加12 圆钢焊接连通。四、屋面防雷部分1、屋面防雷工程。屋面防雷工程主要是明装避雷带安装、突出层面金属体接地。避雷短针、明装避雷带采用12 镀锌圆钢制作安装，屋面明装避雷带利用结构圈梁的面筋焊接连通。明装避雷带安装在女儿上，采用支架安装。支架距离每1 米1 个，转弯处的距离每0.5 米1 个。女儿墙明装避雷带与避雷针、暗装避雷带可靠焊接连通。突出屋面的金属结构必须与天面防雷带连接一起，形成一个环形回路。五、等电位施工部分1、各种金属管道、金属铠装电缆等电位连接。金属管道、金属铠装电缆穿越建筑物时必须与附的的柱（梁）内钢筋接通。连接方法是从柱（梁）内钢筋引出线-25×4mm 镀锌扁钢与金属管道、金属铠装电缆的抱箍接通，抱箍采用-40×4mm 镀锌扁钢根据金属管道、金属铠装电线直径现场制作。2、PE 线等电位连接。PE 总干线必须与地下室低压配电房的基础槽钢接通。确保整个用电系统的接地安全。3、金属立管等电位连接。从九层开始，每隔三层金属立管采用-25×4mm 扁钢与当层防雷引下线焊接连通。六、系统调试与补打地极1、当基础接地完工后，须在各地极引出线处做接地电阻测试，做好电阻测试的施工记录，要求接地电阻为R1。未能达到要求时，须增设人工地极，直到符合要求为止。防雷工程中的隐蔽部分，应在竣工前绘制竣工图。第五章 技术物资供应计划1、本工程计划使用的主要施工机械详见:主要施工机具、设备计划表主要施工机械设备表序号机械或设备名称型号规格数量1切割机J3GQ22冲击钻EDH3-200E23台钻Z516-2A14手电钻日立35电焊机BX1-30022、劳动力安排：劳动力由项目经理部按工种以作业班组的形式组织进行施工，项目经理部与作业班组订立劳务合同，根据合同对班组进行管理。明确经济与质量、进度挂钩，积极鼓励各班组互相竟争，质量好、进度快的奖赏，质量差、进度慢的罚，没改善的采取终止合约的措施。现场劳动力需要量计划详下表：3、材料料计划：1）主要构件，材料的采购和管理：根据公司ISO9001 贯标要求，各种材料由项目经理部向公司评定的合格的料供应商采购。材料的采购和管理必须做到：杜绝不合格材料使用在工程上；满足施工进度的要求；防止浪费材料，节约成本。附表3 劳动力计划表单位：人按工程施工阶段投入劳动力情况工种级别施工准备阶段管线施工阶段设备安装阶段系统调试阶段竣工验收、移交焊工37844电工8201864合计112726108第五章 现场施工管理组织结构（一）现场施工管理体制1、工现场体制，本工地采用项目经理责任制，公司直接主管质量，安全，进度计划和竣工验收，以确保工程的质量和安装进度。（二）施工管理1）施工计划管理：强化施工计划管理，以施工进度总控制计划为依据，认真编制每月各旬的施工作业计划，并相应编制完成当月和各旬施工作业计划的具体措施。各配合安装单位根据总控制计划，自行编制详细作业计划，对穿插施工的项目，应明确交接日期，争取工序提前插入，缩短作业时间。工程质量管理：A 质量管理体系：质量化管理，严格控制各道工序的施工质量，按时完成各分项工程，并保护产品，减少因质量问题返工，延误工期。本工程质量目标：达到优良等级；建立严密有效的质量体系，制定质量手册，向客户提供满意的产品和服务承诺；公司质安部负责工程质量计划的制定和管理，向项目现场派驻专职质量控查员，质量检查员实厅跟班质量监督，发现问题及时处理，对有不按设计要求、施工验收规范、操作、规程、施工方案和有损工程质量的行为，有权停止施工并限期整改，实行质量否决权。使工程从施工准备、施工过程到竣工全过程质量都处于受控状态。而质安科将定期和不定期对现场质量和技术资料进行检查；项目经理部负责工程质量计划的制定和实施，严格执行上下工序交接验收制度，确保本工序质量不合格不交出，上工序不符合要求，下工序不继续施工，安排操作人员施工时，切实做好工程任务、技术要求、质量要求、安全注意事项等交底工作，并有书面记录。同时，为质安员质量监督提供依据；根据公司ISO 文件客户提供产品的控制程序，保证产品符合工程使用要求，以保证施工质量。由公司工程部对客户提供产品管理。项目经理部设有专职资料员，进行工程资料收集、整理，确保资料齐全和数据准确、可靠，按照业主要求编制竣工资料，作档存查；对已交付使用的产品提供按合同规定期限内的保修。涉及客户的投诉，要妥善处理，每一项都要有解释、答复和结果，并在保修期间对客户进行工程回访，使服务满足规定要求。B 质量管理具体措施：在工程施工前严格认真挑选施工班组及分包商，严格考察其技术能力，考察其过往工程质量及人员配备。在工程施工中将经常组织各种形式的质量检查，进行动态质量分析，对质量通病和薄弱环节采取技术组织措施。在工程中认真执行奖惩制度，奖励表彰先进。质量意识较差的班组停产整顿，如不改正则取消其施工资格，消除对质量的潜在威胁； 把好原材料，成品，半成品质量关，并按所采购材料必须有出厂合格证，规定抽样检验，合格后方能使用。管材采购正厂管材，禁止使用小厂出产的管材； 及时做好验收记录，施工隐蔽记录，施工日记，质量评定等技术资料，并认真收集、整理；认真执行每道主要工序验收制度； 安装与装修应密切配合，协调共进，避免因配合原因出观的返工。C 本工程贯彻、执行的规范：工程测量规范GB5002693<1>建筑工程施工质量验收一标准GB50300-2001<2>建筑施工安全检查评分标准JGJ5999<3>建筑施工高处作业安全技术规范JGJ8091<4>建筑机械使用安全技术规程JGJ3386<5>建筑现场临时用电安全技术规范JGJ4688<6>建筑工程施工现场供用电安全规范GB5019493<8>建筑电气安装工程质量检验评定标准GBJ30388<9>建筑排水硬聚氯乙稀管道施工及验收规范GJJ30-89<10> 建筑电气工程施工质量验收规范GB50303-2002/7/82）协调管理：定期召开每周工作例会，加强与各单位的协调，及时解决施工中存在的有关问题，采取相应措施，调整进度计划；做好书面向班组下达施工任务，同时提出完成任务的具体时间和质量要求，并组织其人员认真讨论发挥集体智慧确保按期或提前完成各项施工任务；施工现场管理人员和班组长，建立每天碰头会制度，检查施工进度，落实速度，随时调整人力物力，及时采取对策；使施工进度计划确实能指导生产，并真正付诸实施；3）材料管理：确保各项原材料、半成品及时供应，按照施工进度计划，及时编制好原材料、半成品供应计划，做好订货，采购。加工、运输各个环节，落实责任，确保供应。4）机械设备管理：加强机械设备的管理和维修保养，确保机械设备能正常运转，配合完成施工任务。使用先进机具，加快施工进度。5）保障工作：及时编制专题施工方案，组织协调各专业施工队伍穿插施工，加强土建与设备安装队伍的互相配合和互相支持，调动各自的积极性，确保工程质量和施工进度。合理安排好施工，充分利用工作面，必要时做到有工作面就有人施工，工作安排提倡一个“早”字，必须及时可采取措施采用立体交叉作业。第六章 安全、消防、季节施工措施本项目的安全管理目标：伤亡事故为零。1）安全计划：A、管理方针及目标：我公司在本项目中将认真执行国家，省、市、业主、及公司的有关安全管理法规和标准，保证为全体员工提供安全的工作环境；公司在本项目施工生产中将努力做到:消除不安全因素，提高全体员工的安全意识，确立“安全生产、人人有责”的思想，创立良好的企业安全生产形象。B、管理机构与职责：管理机构：在本项目中，我公司将成立由项目经理为组长，专职安全员及兼职安检员为组员的安全管理小组。专职安全员的按1 名配置；兼职安检员按每个施工班组1 名配置。管理人员的主要职责2.1 项目经理：项目经理的主要职责：贯彻执行国家安全生产政策和法律法规，对本项目的安全、卫生工作负全面责任；满足业主的要求；审核和批准安保规定；发布安全主产目标；主持召开项目安全会议，讨论研究安全工作中的重大问题；领导和组织重大事故的调查和处理工作。2.2 安全员的主要职责是：协助项目经理安排施工中的安全工作；组织定期安全卫生检查，对重大隐患，要专题研究整改措施，责成有关部门限期整改；组织安全竞赛，奖励有关先进个人和集体；组织对员工的安全教育和培训，以及系统人员的考核；组织对重大伤亡事故的调查处理。工作范围：安全：工地及办公室安全，防火，紧急情况处理及危险工作监督；保卫：工地保卫及车辆、人员的管理；职业卫生：人身保护及医疗。2.3 安检员的主要职责是：协助安全员进行安全管理工作；协助安全员对班组员工进行安全教育和培训，以及考核；协助安全员组织定期安全卫生检查，对重大隐患，经研究整改措施，责成有关班组限期整改；2）施工安全措施：严格按照交警部门的要求设置交通安全设施，做到行车、行人、施工三安全； 一切人员进入施工现场必须戴安全帽，佩戴工作证，否则禁止进入工地。禁止穿拖 鞋、高跟鞋和赤脚上班； 各种机械操作人员均应持证上岗，专人专机，并挂设安全操作规程及岗位责任制牌；架设临时供电线路必须符合规定，线路必须绝缘，移动式电动工具不准用普通双绞线，要使用护套线，电动机械要做到一机一闸一防漏电装置。遇临时停电、停工或机械、电器设备维修拉闸断电。严禁使用破损或绝缘性能不良的电线，严禁电线随地走，所有电闸都应有门、有锁、有防漏雨盖板、有危险标志；各种施工机械要完好，不准带病工作，不准超负荷使用，危险部位都要有安全防护装置，并定期检修。工地所有电器设备均应有接地或接零装置，手电钻，冲击钻等电动工具应特别注意检查漏电保护装置。3）消防安全措施：针对施工环境及特点，采取以下措施：以项目经理为现场防火责任人，建立现场安全、消防领导小组，制定消防方案和检查制度，教育现场每个施工人员要认真执行各项消防安全管理制度，定期研究消防工作中所遇到的问题，现场实行义务消防员与正式消防员相结合，按在场人数不少于15%编制配备义务消防员；现场人员必须遵守工地范围内的防火管理制度，并经常开展有关防火宣传教育工作以提高他们的防火安全意识。严禁在仓库、工棚、发电机房、排栅平桥上和在床上吸烟 ；现场使用明火作业时，必须按有关规定办理审批手续，动火时设专人值班监护，使用明火和电焊作业前，必须清理附近的可燃物品，不得使明火散落，防止事故发生；油料等特殊易燃材料设专人管理，放置数量必须符合防火要求，电房制订防爆措施和严禁烟火，列入重点专人值班管理。电气设备和电线不得超过安全负荷，接头处要牢固，绝缘性能良好，照明灯具下方一般不准堆放物品。仓库、电房设防雷装置，以免雷击失火。4）雷、雨季节施工措施：1、防雷措施：雷雨来临前，工人必须停下室外工作，并不得站在高耸物体下，避免雷击；对工人的安全技术交底必须包括防雷常识。2、雨季施工措施：雨季施工期间，劳动力应统筹安排，尽量避免因雨水影响而产生的窝工现象；六级以上大风，做好防风准备。
