广东某中学行政楼工程钟楼悬挑脚手架施工方案(附示意图).doc

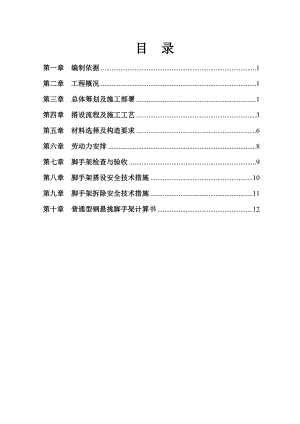

目 录第一章 编制依据1第二章 工程概况1第三章 总体筹划及施工部署1第四章 搭设流程及施工工艺3第五章 材料选择及构造要求6第六章 劳动力安排8第七章 脚手架检查与验收9第八章 脚手架搭设安全技术措施10第九章 脚手架拆除安全技术措施11第十章 普通型钢悬挑脚手架计算书12悬挑脚手架施工方案第一章 编制依据1、行政楼工程施工设计图纸；2、各类参考规范、图书：建筑施工计算手册江正荣著 中国建筑工业出版社；建筑施工手册第四版 中国建筑工业出版社；钢结构设计规范GB50017-2003 中国建筑工业出版社；建筑施工脚手架实用手册（含垂直运输设施）中国建筑工业出版社；建筑结构荷载规范GB50009-2001中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 中国建筑工业出版社；建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；第二章 工程概况工程名称：金沙州居住新城B3705地块A04中学工程（行政楼工程）建设单位：广州市土地开发中心设计单位：广州市民用建筑科研设计院监理单位：广州市城市建设工程监理公司施工单位：广州工程总承包集团有限公司本工程为金沙州居住新城B3705地块A04中学行政楼，地上六层，建筑高度为22.5m，首层高4.5m，二六层层高3.6m。本工程钟楼在屋面22.5m以上，范围在AB轴从2-22-1轴、2-1轴从AB轴AA轴和AA轴从2-12-2轴为悬挑式脚手架，架体总高度为16.6 m，悬挑采用16#工字钢, 工字钢长6.0米,悬挑部分为2.7m,内深为3.3m，内深端采用两套25园钢筋环装置（详见平面图）。第三章 总体筹划及施工部署一、总体筹划本工程考虑到施工质量、安全和工期要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用16#工字钢悬挑式脚手架方案：二、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：项目经理组长，负责协调指挥工作；项目生产经理副组长，负责现场指挥、监督工作；施工员组员，负责现场施工指挥、监督，技术交底；安全员组员，负责现场安全检查、监督工作；架子工班长组员，负责现场具体施工；安全组织架构组长丁文武：副组长陈少团： 张欣：（项目技术员）龙云芳（施工员）陈喜为（施工员）陈喜为（施工员）陈晓文（安全员）卢永亮（安全员） 符裕 （架子班长）蔡高第四章 搭设流程及施工工艺普通型钢悬挑脚手架悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。搭设参数表：搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)0.6立杆纵向间距或跨距la(m)0.6大横杆步距h(m)1.8脚手架计算高度H(m)16.6内排架距离墙长度a(m)1.9连墙件设置二步2跨，扣件连接1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。见下图： 2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。立杆的垂直偏差不得大于20mm。3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。脚手架外侧立面设置剪刀撑，距离不应大于6m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。剪刀撑斜杆与水平面的夹角为60度。4、脚手板铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。(2)满铺层脚手板架子纵向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设0.9m高的防腰栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1)脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。 (2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。第五章 材料选择及构造要求l、脚手架钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黑色。底排立杆、扫地杆均漆黄黑相间色。4、脚手板采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放的准用证。6、连墙件材料采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。普通型钢悬挑脚手架水平悬挑梁是此类型脚手架的重要材料，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。搭设脚手架的钢管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验结果满足设计要求后，方可在施工中使用。扣件为可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆黑色。底排立杆、扫地杆均漆黄黑相间色。主要材料参数表：材料名称普通型钢悬挑脚手架钢管48 × 3.0扣件配 套水平悬挑梁16号工字钢梁支撑拉绳(钢丝绳型号)：6×19脚手扳6.0钢网片脚手板安全网密目安全网第六章 劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。（一）、劳动力安排表工 种人 数技术管理1安全监督2质量检查1架子工11（二）、机具配备机具名称数 量备 注架子扳手11把架子工搭设和拆除架子用力矩扳手2把检查架子扣件拧紧力度是否达到要求倒 链2把调整架子水平弯曲度第七章 脚手架检查与验收1、脚手架搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。2、高度在20m以下的脚手架，应由单位工程负责人组织技术安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。3、验收时应具备下列文件：(1)根据编制依据相关文件法规要求所形成的施工组织设计文件；(2)脚手架构配件的出厂合格证或质量分类合格标志；(3)脚手架工程的施工记录及质量检查记录；(4)脚手架搭设过程中出现的重要问题及处理记录，(5)脚手架工程的施工验收报告。4、脚手架工程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，井记人施工验收报告。(1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠；(2)安全网的张挂及扶手的设置是否齐全；(3)连墙件的数量、位置和设置是否符合要求；(4)垂直度及水平度是否合格。第八章 脚手架搭设安全技术措施1、钢管架应设置避雷针，分置于主楼外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于30。2、外脚手架不得搭设在距离外架空线路的安全距离内，并做好可靠的安全接地处理。3、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。4、外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用。5、外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。6、严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。7、保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。8、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kN/m2，确保较大安全储备。9、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。10、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。第九章 脚手架拆除安全技术措施1、拆架前，全面检查拟拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、材料堆放地点、劳动组织安排等。2、拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。3、拆架的高处作业人员应戴安全帽、系安全带、扎裹腿、穿软底防滑鞋。4、拆架程序应遵守“由上而下，先搭后拆”的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按“一步一清”原则依次进行。严禁上下同时进行拆架作业。5、拆立杆时，要先抱住立杆再拆开最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。6、连墙杆(拉结点)应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住，然后才能拆除。7、拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。8、拆架时严禁碰撞脚手架附近电源线，以防触电事故。9、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。10、拆下的材料要徐徐下运，严禁抛掷。运至地面的材料应按指定地点随拆随运，分类堆放，“当天拆当天清”，拆下的扣件和铁丝要集中回收处理。11、高层建筑脚手架拆除，应配备良好的通讯装置。12、输送至地面的杆件，应及时按类堆放，整理保养。13、当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故。14、如遇强风、大雨、雪等特殊气候，不应进行脚手架的拆除，严禁夜间拆除。15、翻掀垫铺竹笆应注意站立位置，并应自外向里翻起竖立，防止外翻将竹笆内未清除的残留物从高处坠落伤人。扣件式钢管(悬挑型钢)脚手架设计计算书本计算书参考书籍：(1)建筑施工扣件式钢管脚手架安全技术规范(JGJ 130-2011) (2)建筑施工高处作业安全技术规范（JGJ 80-91）；(3)建筑施工安全检查标准（JGJ 59-99）；(4)钢结构设计规范（GB500172003）；(5)建筑结构荷载规范(GB5009-2001)(2006年版)；(6)混凝土结构设计规范(G-2002)(7) 施工图纸。1.计算参数设定（1）基本参数脚手架采用48×3.0钢管,内立杆离墙1.90m,立杆底高度+22.50m；立杆步距h=1.80m, 立杆纵距La=0.60m, 立杆横距0.50m,架体高度16.60m；横向水平杆上有2条纵向水平杆,连墙件按2步2跨布置,冲压钢脚手板铺2层。（2）钢管截面特征 壁厚t=3.5mm，截面积A=489mm2，惯性矩I=mm4；截面模量W=5080mm3，回转半径i=15.8mm，每米长质量0.0384kN/m；Q235钢材抗拉、抗压和抗弯强度设计值f=205N/mm2，弹性模量E=N/mm2。（3）荷载标准值1）永久荷载标准值每米立杆承受的结构自重标准值0.0831kN/m；脚手板采用冲压钢脚手板,自重标准值为0.3000kN/m2；栏杆与挡板采用竹笆栏杆,自重标准值为0.0684kN/m；脚手架上吊挂的安全设施（安全网）自重标准值0.0020kN/m2。2）施工均布活荷载标准值装修脚手架2.00kN/m2，结构脚手架3.00kN/m2。 3）作用于脚手架上的水平风荷载标准值k脚手架高度为16.60m 地面粗糙度按B类；风压高度变化系数z=1.42 (标高+30m)；挡风系数=0.800,背靠建筑物按敞开，框架和开洞墙计算，则脚手架风荷载体型系数s=1.3=1.3×0.800=1.040,工程位于广东省广州市，基本风压0=0.44kN/m2 ；水平风荷截标准值k=0.7zs0=0.7×1.42×1.040×0.44=0.45kN/m22.纵横向水平杆验算（1）纵向水平杆验算1）荷载计算钢管自重GK1=0.0376kN/m；脚手板自重GK2=0.30×0.167=0.0500kN/m；施工活荷载QK=3.00×0.167=0.50kN/m；作用于纵向水平杆线荷载标准值：永久荷载q1=1.2GK=1.2×(0.0376+0.0500)=0.11kN/m 施工活荷载q2=1.4QK=1.4×0.50=0.70kN/m2）纵向水平杆受力计算每根钢管长约6.00m，按五跨连续梁计算，L=0.60m。a.抗弯强度验算弯矩系数KM1=-0.105M1=KM1q1L2=0.602=0kN.m×0.602=0kN.m弯矩系数KM2=-0.119M2=KM2q2L2=-0.119×0.70×0.602=-0.03kN.mMmax=M1+M2=0+0.03=0.03kN.m纵向杆的抗弯强度=Mmax/W=0.03×106/5080=5.91N/mm2f=205N/mm2,满足要求。b.挠度验算挠度系数K1=0.644 1= K1q1L4/(100EI)=0.644×0.090×(0.60×103)4/(100EI)=0mm挠度系数K2=0.9732= K2q2L4/(100EI)=0.973×0.500×(0.60×103)4/(100EI)=0.03mm纵向杆的最大挠度max=1+2=0+0.03=0.03mmL/150=600/150=4.00mm与10.00mm,满足要求。c.最大支座反力Rq1=1.100×0.11×0.60=0.07kNRq2=1.200×0.70×0.60=0.50kNRmax=Rq1+Rq2=0.07+0.50=0.57kN（2）横向水平杆验算1）荷载计算钢管自重gk1=0.0376kN/m中间纵向水平杆传递支座反力R中=Rmax=0.57kN旁边纵向水平杆传递支座反力R边=Rmax/2=0.29kN2）横向水平杆受力计算按单跨简支梁计算，跨度为：L=0.50ma.抗弯强度验算 Mmax=qL2/8R中L/3=0.0376×0.50×0.50/8+0.57×0.17=0.10kN.mm=kN.m横向杆的抗弯强度=Mmax/W=/5080=18.95N/mm2f=205N/mm2,满足要求。b.挠度验算集中荷载产生的挠度为:1=R中a(3L2-4a2)/(24EI)=570.00×167×(3×5002-4×1672)/(24××121900)=0.10mm均布荷载产生的挠度为：2=5qL4/384EI=5×0.0376×5004/(384××121900)=0mmmax=1+2=0.10+0=0.10mm横向杆的最大挠度max=0.10mmL/150=500/150=3.3mm与10mm,满足要求。3）横向水平杆与立杆的连接扣件抗滑移验算R=R中+R边+Gk1L/2=0.57+0.29+0.0376×0.50/2=0.87kN 横向水平杆与立杆连接扣件R=Rmax=0.87kNRc=8.00kN(Rc为单扣件抗滑承载力设计值),满足要求。3.立杆容许计算（1）立杆容许长细比验算计算长度附加系数k=1.0考虑脚手架整体稳定因素的单杆计算长度系数=1.50立杆步距h=1.80m立杆计算长度Lo=kh=1.00×1.50×1.80=2.70m=2700mm；长细比=Lo/i=2700/15.80=170.89， 立杆长细比=170.89210,满足要求。（2）立杆稳定性验算1)荷载计算立杆所受荷载包括：脚手架结构自重、构配件自重及活荷。其中：a.脚手架结构自重包括：立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重:gk=0.0831kN/m,脚手架结构自重：NGlk=gkH=0.0831×16.60=1.38kN。b.构配件自重包括：脚手板、栏杆、挡脚板、安全网等到防护设施的自重。脚手板重量：2×0.60×0.50/2×0.30=0.09kN；栏杆、挡脚板重量2×0.60×0.0684=0.08:kN；安全网重量：16.60×0.60×0.0020=0.02kN；构配件自重NG2k=0.09+0.08+0.02=0.19kN。c.活荷载包括：施工荷载按2层作业计算（其中1层为结构施工，1层装修施工）得：NGk=0.60×0.50/2×(3.00+2.00)=0.75kN风荷载标准值计算风荷载标准值k=0.45kN/m2；由风荷载设计值产生的立杆段弯矩：MW=0.85×1.4Mk=0.85×1.4kLah2/10=0.85×1.4×0.45×0.60×1.802/10=0.10kN.m=N.mm2)轴心受压稳定性系数Lo=kh=1.155×1.5×1.80=3.12m=Lo/i=3119/15.8=197.37，=0.186。3)立杆稳定性验算a.不组合风荷载时N=1.2(NGlk+ NG2k）1.4NQk=1.2×(1.38+0.19)+1.4×0.75=2.93kN=2930NN/（A）=2930/(0.186×489)=32.21N/mm2b.组合风荷载时N=1.2（NGlk+ NG2k）0.85×1.4NQk=1.2×(1.38+0.19)+0.85×1.4×0.75=2.78kN=2780NN/（A）MW/W=2780/(0.186×489)+/5080=50.25N/mm2组合风荷载立杆稳定性50.25N/mm2205N/mm2,满足要求。4.连墙件计算连墙件采用20mm 钢筋,截面积A连墙件=314.00mm2；fy=210N/mm2按每个结构层花排设置,纵向间距取2跨, 架体高度16.60m；连墙件轴向力设计值NL=NLWN0,其中:风压高度变化系数z=1.56(标高+40m)，基本风压o=0.44kN/m2；挡风系数=0.800,背靠建筑物按敞开、框架和开洞墙计算,则脚手架风荷载体型系数s=1.3=1.3×0.800=1.040,风荷载标准值k，=0.7×1.56×1.040×0.44=0.50kN/m2NLW=1.4kA=1.4×0.50×2×1.80×2×0.60=3.02kN连墙件约束脚手架平面外变形所产生的轴向力,按双排脚手架,取No=5.00kNNL= NLWN0 =3.02+5.00=8.02kN=8020NL0=1.90+0.10=2.00m=2000mm,i=5.0mm,=L0/i=2000/5.0=400.0mm,1=0.046=N1/1A连墙件=8020/(0.046×314)=25.54N/mm2连墙件强度=25.54N/mm2f=210N/mm2,满足要求。焊缝抗拉强度=N/LWt=8.02×1000/(200.00×3.00)=13.37N/mm2。钢筋焊缝的抗拉和抗压强度=13.37N/mm2f=160N/mm2,满足要求。5.悬挑型钢梁计算悬挑材料选采用16号工字钢；H=160mm,b=88mm,tw=6.0mm,t=9.9mm,q=0.21kN/m,w=mm3,IX=mm4,S=80800mm3,E=N/mm2,f=215.00 N/mm2,fv=120.00N/mm2,fy=235N/mm2。（1）抗弯强度验算L=0.50m,a=1.90m,N1=N2=N=2.93kN=2930N,x=1.05；Mx=Na+(L+a)+q(L+a)2/2=2.93×1.90+(0.50+1.90)+0.21×(0.50+1.90)2/2=13.20kN.m=N.mm；=Mx/xWx=/(1.05×)=89.22N/mm2；悬挑型钢梁抗弯强度=89.22N/mm2215.00N/mm2,满足要求。（2）抗剪强度验算 V=2N+q(L+a)=2.93×2+0.21×(0.50+1.90)=6.36kN=VS/Ixtw=6360×80800/6.0=4.61N/mm2 悬挑型钢梁抗剪强度=4.61N/mm2120.00N/mm2,满足要求。（3）整体稳定验算L1=2400mm=2.40m b=2.00(查表得)b=2.00>0.6 b'=1.07-0.282/b=1.07-0.282/2.00=0.93 Mx/b'Wx=/(0.93×)=100.73N/mm2 悬挑型钢梁整体稳定性100.73N/mm2215.00N/mm2,满足要求。（4）挠度验算1=N1(L+a)3/3EI=2930×(500+1900)3/(3××)=5.82mm2=N2La2(3-a/L)/6EI=2930×500×19002×(3-1900/500)/(6××)=-0.30mm3=q(L+a)4/8EI=0.21×(500+1900)4/(8××)=0.38mmmax=1+2+3=5.82+-0.30+0.38=5.90mm悬挑型钢梁挠度max=5.90mm=6.00mm,满足要求。6.验算悬挑梁锚固钢筋L1=3.60mm,HPB235钢筋,fy=210N/mm2；锚固点拉力Rmax=N(L+2a)/L1+q(L+a)=2930×4300/3600+0.21×(500+1900)=4004N；预埋锚固钢筋按两个截面同时受力计算:取25钢筋；As=2×490.63=981.25mm2，Asfy/Rmax=981.25×210/4004=51.47锚固钢筋Asfy/Rmax=51.472,满足要求。7.计算结果脚手架采用48×3.0钢管,内立杆离墙1.90m,立杆底高度+22.50m,立杆步距1.80m,立杆纵距0.60m,立杆横距0.50m,连墙件按2步2跨布置,冲压钢脚手板铺2层。悬挑型钢采用I16号工字钢0.60m，锚固段3.30m，采用25锚固钢筋。扣件式钢管(拉吊卸荷)脚手架设计计算书(+22.50 +26.60m)段本计算书参考书籍： (1)建筑施工扣件式钢管脚手架安全技术规范（JGJ 130-2011）(2)建筑施工高处作业安全技术规范（JGJ 80-91）(3)建筑施工安全检查标准（JGJ 59-99）(4)钢结构设计规范（GB500172003）(5)一般用途钢丝绳（GB/T 20118-2006）(6)建筑结构荷载规范(GB5009-2001)(2006年版)；(7)混凝土结构设计规范(G-2002)(8) 施工图纸1.计算参数设定（1）基本参数脚手架采用48×3.0钢管，内立杆离墙1.90m，拉吊段高度4.10m；立杆步距h=1.80m，立杆纵距La=0.60m，立杆横距0.50m，拉吊段底标高+22.50m；纵向杆上有2条横向杆,平桥脚手板铺1层。(2)钢管截面特征 钢管类型48×3.5mm，截面积A=489mm2，惯性矩I=mm4；截面模量W=5080mm3，回转半径i=15.8mm，每米长质量 0.0376kN/m；Q235钢抗拉，抗压和抗弯强度设计值f=205.00N/mm2，弹性模量E=N/mm2。(3)荷载标准值1)永久荷载标准值每米立杆承受的结构自重标准值0.0799kN/m脚手板采用竹串片脚手板, 自重标准值为0.35kN/m2栏杆与挡板采用栏杆、竹串片脚手板挡板,自重标准值为0.068kN/m脚手架上吊挂的安全设施（安全网）, 自重标准值0.002kN/m22）施工均布活荷载标准值装修脚手架2.00kN/m2,结构脚手架3.00kN/m2 3）作用于脚手架上的水平风荷截标准值k拉吊段高度为4.10m,拉吊段底离地高度22.50m,地面粗糙度按B类风压高度变化系数z=1.67挡风系数=0.800,背靠建筑物按敞开，框架和开洞墙计算，则脚手架风荷载体型系数s=1.3=1.3×0.800=1.040,工程位于广东省广州市,基本风压0=0.44kN/m2 水平风荷截标准值k=0.7zso=0.7×1.67×1.040×0.44=0.53kN/m22.纵横向水平杆验算(1)横向杆的计算:横向杆按照简支梁进行强度和挠度计算，横向杆在纵向杆的上面。1)均布荷载值计算横向杆的自重标准值 q1=0.0376kN/m脚手板的荷载标准值 q2=0.35×0.20=0.07kN/m活荷载标准值 Q=3.00×0.20=0.60kN/m荷载的计算值 q=1.2×(0.0376+0.07)+1.4×0.60=0.97kN/m2)抗弯强度计算Mmax=qL2/8=0.97×0.502/8=0.03kN.m=30313N.mm=Mmax/W=30313/5080=5.97N/mm2横向水平杆的抗弯强度=5.97N/mm2f=205N/mm2，满足要求。3)挠度计算 q=0.0376+0.07+0.60=0.71kN/mmax=5qL4/384EI=5×0.71×5004/(384EI)=0.02mm横向水平杆的挠度max=0.02mm =L/150=500/150=3.33mm与10mm，满足要求。(2)纵向杆的计算纵向杆按照五跨连续梁进行强度和挠度计算,横向杆在纵向杆的上面。1)荷载值计算横向杆的自重标准值 P11=0.0376×0.50=0.02kN脚手板的荷载标准值 P12=0.35×0.50×0.20=0.04kN活荷载标准值 Q=2×0.50×0.20=0.20kN荷载的计算值 P1=1.2×(0.02+0.04)=0.07kN P2=1.4×0.20=0.28kN 2)抗弯强度计算弯矩系数KM1=-0.105M1=-0.105qL2=-0.105×1.2×0.0376×0.602=0kN.m弯矩系数KM2=-0.281M2=-0.281p1L=-0.281×0.07×0.60=-0.01kN.m弯矩系数KM3=-0.319M3=-0.319p2L=-0.319×0.28×0.60=-0.05kN.mMmax=M1+M2+M3=0+0.01+0.05=0.06kN.m=60000N.mm=Mmax/W=60000/5080=11.81N/mm2纵向水平杆的抗弯强度=11.81N/mm2f=205N/mm2，满足要求。3)挠度计算挠度系数K1=0.6441=K1qL4/(100EI)=0.644×0.0376×6004/(100××121900)=0mm集中荷载标准值p1=0.02+0.04=0.06kN=60N,p2=0.20kN=200N挠度系数K2=1.7952=K2p1L3/(100EI)=1.795×60×6003/(100××121900)=0.01mm挠度系数K3=2.6723=K3p2L3/(100EI)=2.672×200×6003/(100××121900)=0.05mm=1+2+3=0+0.01+0.05=0.06mm纵向水平杆的挠度max=0.06mm =L/150=600/150=4.00mm与10.00mm，满足要求。4）最大支座反力支座反力系数：KR1=1.132R1=1.132qL=1.132×0.0376×0.60=0.03kN支座反力系数：KR2=2.351R2=2.351p1=2.351×0.07=0.16kN支座反力系数：KR3=2.581R3=2.581p2=2.581×0.28=0.72kNRmax=R1+R2+R3=0.91kN(3)纵向水平杆与立杆连接扣件抗滑移验算:纵向水平杆与立杆连接扣件R=0.91kN<Rc=8kN(Rc为扣件抗滑承载力设计值)，满足要求。3.立杆计算(1)立杆容许长细比验算计算长度附加系数k=1.0考虑脚手架整体稳定因素的单杆计算长度系数=1.500立杆步距h=1.80m立杆计算长度Lo=kh=1.0×1.5×1.80=2.70m=2700mm长细比=Lo/i=2700/15.80=170.89 立杆长细比=170.89<210满足要求 (2)立杆稳定性验算1)荷载计算立杆所受荷载包括：脚手架结构自重、构配件自重及活荷。其中：a.脚手架结构自重包括：立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重:gk=0.0799kN/m,脚手架结构自重：NGlk=gkH=0.0799×4.10 = 0.33kNb.构配件自重包括：脚手板、栏杆、挡脚板、安全网等到防护设施的自重脚手板重量： 1×0.60×0.25×0.35=0.05kN栏杆、挡脚板重量：1×0.60×0.07=0.04kN安全网重量：4.10×0.60×0.002 = 0kN构配件自重NG2k=0.05+0.04+0 =0.09kN c.活荷载包括：施工荷载2层作业计算（其中1层为结构施工，1层装修施工）得：NGk=0.60×0.50/2×(3.00+2.00)=0.75kN风荷载标准值计算风荷载标准值k= 0.53kN/m2由风荷载设计值产生的立杆段弯矩MW=0.85×1.4Mk=0.85×1.4kLah2/10=0.85×1.4×0.53×0.60×1.802/10=0.12kN.m=N.mm2)轴心受压稳定性系数Lo=kh=1.155×1.50×1.80=3.12m=3119mm=Lo/i= 3119/15.80=197.41 =0.1863)立杆稳定性验算a
