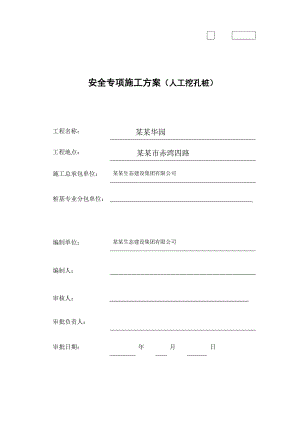

安全专项施工方案（人工挖孔桩） 工程名称： 某某华园工程地点：某某市赤湾四路施工总承包单位：某某生态建设集团有限公司桩基专业分包单位： 编制单位：某某生态建设集团有限公司编制人：审核人： 审批负责人：审批日期：年月日目 录 第一章 工程概况及编制说明3第一节 工程概况及地质概况3第二章 项目管理目标5第三章 施工组织机构6第一节 项目组织机构和项目管理人员架构6第二节 主要管理人员岗位职责7第三节 项目管理班子配备9第四章 施工组织部署9第一节 施工准备9第二节 施工部署10第五章 劳动力组织10第六章 主要施工机械的配置11第七章 主要材料进场计划11第八章 施工总平面布置与管理12第一节 施工平面布置原则12第二节 施工平面布置12第九章 施工进度计划13第十章 分项施工方案13第一节 测量放线13第二节 临时用电、降、排水施工措施14第三节 人工挖孔灌注桩施工15第四节 孤石处理措施19第五节 截桩头施工19第十一章 基桩检测19第十二章 施工中突发事件的应急措施20第十三章 保证工程质量的技术组织措施20第一节 质量保证体系20第二节 材料、设备的质量控制措施24第三节 施工质量控制技术措施25第十四章 保证工期的技术组织措施27第一节 施工进度控制措施27第二节 施工进度保证措施28第十五章 安全文明施工及环境保护措施29第一节 安全管理措施29第二节 工地治安管理32第三节 环境保护与文明施工32第十六章 施工生产安全事故应急救援预案34第十七章 施工技术资料管理36第一章 工程概况及编制说明第一节 工程概况及地质概况一、工程概况某某华项目场地位于某某市南山区赤湾九路与赤湾四路交汇处的东北角。东面距离基坑5米为赤湾村道路，西面为赤湾九路距离基坑4米，南面为赤湾四路距离基坑10米左右，北面坡顶距离基坑10米相邻多栋56层小楼。基础设计为人工挖孔桩，桩径为1200mm、1400mm;桩长为3.315.8米，总计312条，设计桩的持力层均为中风化混合花岗岩。支护桩32条，桩径1200mm，桩长9.8m。参与本工程主要相关单位如下：建设单位某某市赤湾投资发展限公司设计单位某某大学建筑设计研究院勘察单位西北综合勘察设计研究院监理单位某某市银建安工程项目管理有限公司施工单位某某生态建设集团有限公司二、工程地质、水文特征（一）场地位于南山区赤湾九路与赤湾四路交汇处的东北角，建设用地面积约14513m2，场地内建筑物为23层住宅楼，建筑物高度75m，设地下室23层，采用框剪结构。（二）根据某某华园项目一期地勘报告场地原始地貌为丘前坡地，后经填土平整，形成现有地面，地面由北向南倾斜，标高10.0119.55mm。据钻探揭露，场地内地层主要为第四系新近期填土层（Q4ml）、第四系坡积层（Q4dl）、第四系残积层（Q4el）,基底为加里东期混合花岗岩（M3），现已开挖至第四系残积层，地层自上而下描述如下：1.第四系新近期填土层（Q4ml）1杂填土：灰黑色、灰褐色、灰黄色，松散，稍湿，以粉粘土、块石、砂等堆填，含少量植物根系。场地内ZK3、ZK8ZK12、ZK15、ZK17、ZK18、ZK22、ZK23、ZK25ZK27、ZK29ZK33号共19个钻孔见及。层厚0.502.90米，平均厚度1.65米，层底标高为7.9318.15米。2素填土：灰黄色、黄褐色、灰褐色，松散，稍湿，以粉质粘土为主，含少量块石、砂粒和植物根系。场地内ZK1、ZK2、ZK4ZK7、ZK13、ZK16、ZK25、ZK30号共10个钻孔见及。层厚0.504.00米，平均厚度1.59米，层底标高为8.8318.04米。现场标贯试验6次，校正后N值为68击，平均7击。取原状土样3件,主要物理力学性质见物理力学指标统计表。2.第四系坡积层 (Q4dl)粉质粘土含块石：黄褐色、灰黄色、灰白色，可塑硬塑，含较多块石及砂，块石块径约40250mm，含量约2530%，为细粒混合土。场地内ZK1ZK7、ZK9ZK16、ZK18ZK20、ZK23、ZK25ZK27号共22个钻孔见及。层厚1.304.00米，平均厚度2.49米，层顶标高7.9318.15米，层底标高为5.7315.35米。现场标贯试验11次，校正后N值为10.522.2击，平均17.2击。取原状土样7件,主要物理力学性质见物理力学指标统计表。 3.第四系残积层（Q4el） 砂质粘性土：黄色、黄褐色、灰白色，硬塑，含石英砂粒，由混合花岗岩风化残积而成，原岩结构可辨。场地内ZK2ZK7、ZK9ZK13、ZK15ZK18、ZK21、ZK24ZK33号共26个钻孔见及。层厚1.8014.00米，平均厚度4.42米，层顶标高5.7315.35米，层底标高为-2.1811.55米。现场标贯试验37次，校正后N值为10.329.6击，平均21.4击。取原状土样12件,主要物理力学性质见物理力学指标统计表。 5. 加里东期混合花岗岩（M3）场地内下伏基岩为加里东期混合花岗岩（M3），根据其风化程度可划分为全、强、中、微四种风化带，本次勘察四种风化带全部有揭露。 1全风化混合花岗岩：黄褐色、灰黄色、灰褐色，岩芯呈土状、砂土状，除石英外矿物成分均已分化为土状，原岩结构隐约可见，岩芯手捏易碎，遇水易软化。场地内ZK1ZK3、ZK5ZK10、ZK12、ZK13、ZK15ZK25、ZK27ZK30、ZK32、ZK33号共28个钻孔见及。层厚0.805.90米，平均厚度3.03米，层顶标高-2.1812.45米，层底标高为-4.189.87米。现场标贯试验31次，校正后N值为30.449.3击，平均37.0击。取原状土样9件,主要物理力学性质见物理力学指标统计表。2强风化混合花岗岩：黄褐色、灰黄色、灰褐色，岩芯呈土块状，除石英外矿物成分基本分化为土状，原岩结构清晰可见，岩芯遇水易软化，手掰易断，下部夹块状强风化，破碎。该层为极软岩，岩体基本质量等级为类。场地内所有钻孔均见及。层厚1.4011.70米，平均厚度5.17米，层顶标高-4.1810.15米，层底标高为-8.486.44米。现场标贯试验39次，校正后N值为54.781.8击，平均65.5击。取原状土样4件,主要物理力学性质见物理力学指标统计表。3中风化混合花岗岩：黄褐色、灰褐色、肉红色，变余结构，块状构造，主要矿物成分为石英、长石、云母，节理裂隙发育，隙面铁染，较破碎，敲击声脆，岩芯呈碎块状短柱状。该层为较软岩，岩体基本质量等级为类。场地内ZK1ZK4、ZK7ZK17、ZK19ZK23、ZK25、ZK26、ZK28ZK33号共28个钻孔有揭露，其中ZK1ZK3、ZK7ZK9、ZK12ZK14、ZK19、ZK22、ZK26、ZK28ZK32号共17个均揭穿该层。揭露层厚0.508.40米，平均厚度2.60米，层顶标高-8.486.44米，层底标高-12.68-4.45米。取岩样7件, 其抗压强度指标见岩石单轴抗压强度试验报告及物理力学指标统计表。4微风化混合花岗岩：青灰色、黄褐色、肉红色，变余结构，块状构造，主要矿物成分为石英、长石、云母，节理裂隙较发育，闭合状，较破碎，敲击声脆，岩芯呈块状短柱状。该层为坚硬岩，岩体基本质量等级为类。场地内ZK1ZK3、ZK5ZK9、ZK12ZK14、ZK18、ZK19、ZK22、ZK24、ZK26ZK32号共22个钻孔有揭露。揭露层厚0.605.30米，平均厚度3.26米，层顶标高-12.684.45米，层底标高-16.981.36米。取岩样7件, 其抗压强度指标见岩石单轴抗压强度试验报告及物理力学指标统计表。上述岩土层结构及其分布特征详见“工程地质剖面图”和“钻孔柱状图”。第二节 编制说明一、编制依据1、某某华园项目人工挖孔桩工程招标文件；2、某某华园项目岩土工程勘察报告，西北综合勘察设计研究院；3、某某华园项目桩基础平面布置图，某某大学建筑设计研究院；4、国家及广东省各项现行建设工程施工工艺标准、验收规范及有关规定：建筑基坑支护技术规程（JGJ12099），中华人民共和国行业标准；建筑基坑支护工程技术规程（DBJ/T15-20-97），广东省标准；建筑地基基础设计规范（DBJ15-31-2003），广东省标准；建筑桩基技术规范（JGJ94-94），中华人民共和国行业标准；建筑地基基础设计规范（GB50007-2002），中华人民共和国国家标准；建筑桩基技术规范（JGJ94-2008），中华人民共和国行业标准；建筑基桩检测技术规范（JGJ106-2003），中华人民共和国行业标准；建筑地基基础施工质量验收规范（GB50202-2002），中华人民共和国国家标准；混凝土结构工程施工质量验收规范（GB50204-2002），中华人民共和国国家标准；建筑工程施工质量验收统一标准（GB50300-2001），中华人民共和国国家标准；钢筋焊接及验收规范（JGJ18-2003），中华人民共和国行业标准；建筑机械使用安全技术规程（JGJ33-2001），中华人民共和国行业标准；建筑施工安全检查标准（JGJ59-99），中华人民共和国行业标准；施工现场临时用电安全技术规范（JGJ46-2005），中华人民共和国行业标准；施工企业安全生产评价标准（JGJT77-2003），中华人民共和国行业标准。5、建筑法等国家现行建设管理法规和广东有关建筑施工技术、质量、安全规程和规定等；6、我公司ISO9000（2000版）质量保证体系的有关文件；7、我公司历年积累的类似工程施工的经验资料。二、编制思路本工程施工组织设计编制的方案和措施，力求具体、实用、先进、针对性强。依托我司长期积累的管理经验，在施工的组织部署、平面布置、进度计划、施工方案、保证措施等施工具体管理方面进行详细阐述，体现我公司管理的特色。同时，充分考虑本工程的重要性，针对该工程的规模、技术难度，我司组织较强管理力量，优质高速地完成本工程，切实履行对业主的承诺。三、编制范围本施工方案编制的范围主要包括：施工方案、施工进度计划、施工组织机构、机械设备配备表、施工现场布置、桩基检测方案、工程质量安全保证措施、防止扰民和民扰的控制措施等。第二章 项目管理目标在本工程项目的施工中，我司将结合国内工程的传统经验和国外先进的管理模式,为业主提供全方位的服务，塑造项目的良好形象。我方将力争实现如下管理目标：一、质量目标在整个工程过程中，我公司将严格按ISO9000质量体系要求建立、健全质量管理机构，执行各项质量保证措施，在施工活动中认真执行各项国家施工验收规范，确保该项目保质按期完成。二、工期目标制定科学的计划，确保工程在80天内完工，力争提前竣工。三、投资控制目标本着“真诚合作，全面服务”的方针，我司将在整个工程施工过程中，始终站在维护业主利益的角度，结合我公司多年管理经验，在技术方案、设备选型和设计优化等方面提出自己的合理化建议，真正做到为业主提高工程质量、节约投资，降低工程造价。四、安全文明目标重大人身伤亡事故零重大火灾事故零人员中毒事件零轻伤事故频率0.6%加强本项目施工现场管理。目标：广东省建设工程安全生产文明施工优良样板工地。五、环境保护目标遵守某某市环保局相关文件规定，将本工程对周围居民影响降到最小。第三章 施工组织机构第一节 项目组织机构和项目管理人员架构我司深信，人是项目管理成功的关键。因此，我司将根据本项目的特点，结合我司以往经验，合理配备管理岗位，择优配置管理人员，确保我司能对本工程的每个分项工程、每个施工队伍都能进行高效的、到位的管理，在宽度上充分体现管理的全面性与综合协调性，在深度上直接到达每个施工环节。在该工程中，我司将建立以项目经理为核心，公司总部监督、支援的管理组织。预计项目常驻工地管理人员为7人。工程进展过程中还将根据实际情况与业主要求适时调整。项目组织机构和项目管理人员架构图。项目经理廖新平项目副经理郑伟军技术负责人张伟斌办公室杜良奎安全员吴延峰材料员张壮炉质检员张伟斌施工员严春阳施工员宋后军后勤组安全检查组混凝土组普工组质量检验组钢筋制安组材料组机械设备组挖桩施工3队挖桩施工2队挖桩施工1队监测组测量组序号姓名职务职称证书号备注1廖新平项目经理二级建造师粤建安B（2014）00003572张郑兴国技术负责人工程师闽Z009-389233郑伟军项目副经理助理工程师惠初字证4吴延峰安全员C证粤建安C（2011）00116895宋后军施工员施工员0808A03055 第二节 主要管理人员岗位职责1、项目经理(1) 对所承建工程的工程质量全面负责。(2) 组织实施公司质量体系文件，确保公司质量体系在项目经理部的有效运行。(3) 明确项目经理部内部质量职能分工。(4) 主持编制工程项目施工方案。(5) 制订并落实质量奖惩办法，实施质量否决权。(6) 组织工程质量的定期检查，评议，整改及质量评定。2、项目技术负责人(1) 监督施工现场各级人员严格履行质量职责，向公司总工程师和项目经理报告工作。(2) 协助项目经理实施公司质量体系文件，编制项目施工组织设计及重要特殊工程的施工方案。(3) 协助项目经理对工程质量进行控制、管理、监督；主持对工程质量的定期检查，评议、整改及工程质量验评；指导、监督施工现场各级人员做好质量记录。4、材料员(1) 熟悉工程质量体系，工程材料，设备工具的质量要求和性能特点，了解市场信息，对分供方质量保证能力和质量体系、信誉提出意见，并选择合格分供方进行采购。(2) 根据工程总进度计划和材料计划，分轻重缓急进行物资采购，既有利于生产又不积压资金。(3) 采购物资要保质保量运到工地，负责材料进场验收的组织，仓管员验收入库并做好交接手续和材料标识工作。5、施工员(1) 全面熟悉施工图纸和设计的技术要求，实施施工组织设计和质量计划，负责对班组进行技术交底和关键工序与特殊工序的现场作业指导。(2) 检查、督促施工现场进度，协调现场各工种关系，解决施工中一般疑难问题。(3) 协助测量员进行测量定线和沉降观测工作，并进行校对。6、质检员(1) 熟悉并严格执行质量体系文件和国家有关建筑安装质量标准，法规和操作规程。(2) 熟悉施工图纸及设计的技术要求。根据工程各个阶段，指导和监督关键工序和特殊工序，加强质量控制点的控制。对存在的总是与质量隐患及时发现的纠正，并提出整改意见，对现场质量有否决权。(3) 组织各工长对分项工程实行三检(自检、互检、专职检)制度，并对各完成分项工程全面检查并做质量记录。(4) 对现场重要轴线尺寸、预埋留洞进行检查复核。7、安全员熟悉质量计划和国家工程施工安全法规，宣传指导和监督实施国家安全生产规定和安全操作规程。根据工程各个阶段对工程存在安全隐患及时发现和纠正，并提出整改意见。做好进场工人的安全教育和基本安全操作规程教育，定期组织现场安全及文明施工检查，实施奖惩措施，并做好安全文明施工资料记录。8、资料员(1) 熟悉公司质量体系，及时收集工程图纸、技术资料、工程标准、规范、文件、通知等，按工作需要进行传阅或分发使用，最后归档保管。(2) 根据工程各个阶段按规定及时收集质量记录资料(包括质量保证资料、质量检验资料、安全检验资料、分项分部工程评定资料、质量体系运行资料、会议记录等)并分类存档，负责对进场砂石、砖、水泥、钢材等材料抽样送检。(3) 建立资料借阅登记手续和记录，作废文件资料及修改通知应及时传达班组，并及时做出标识。9、测量员(1) 熟悉工程图纸和技术，以及国家测量规范规定，掌握业主提供的坐标，高程控制点，并做好交接手续。(2) 根据工程实际，制定工程垂直控制方案和平面控制方案，实施施工各阶段的测量定线工作。负责测量仪器的保管使用，按规定进行检定和校验。10、仓管员(1) 做好进场物资的交接手续，做到实物与票据相符，数量规格、型号相符，建立仓管台帐。(2) 实施工程质量计划，物资分类分批存放，整齐有序，按规定做好标识工作，避免混用、错用。(3) 熟悉各种物资性能，保管要求，对过期物资或不合格物资按规定程序处理，并做出标识。第三节 项目管理班子配备根据本工程施工难度大、技术要求高、工期紧的特点，凡参与施工的各类人员必须经验丰富、能力强，以确保工程质量并按时完成。第四章 施工组织部署第一节 施工准备1、场地准备进场前在业主、总承包及监理单位的组织下做好现场交接工作，重点放在控制点复测，控制线复核以及地质资料的移交上，根据控制点引导三个半永久性控制点。布设施工用电线路，用水管线和生产、生活临建。检查进场机械的工作性能和安全性能，与基坑土方、支护单位做好交接工作。2、技术准备2.1图纸会审在施工前，组织工程技术人员会同业主、监理认真进行图纸会审，预见性发现工程中的问题，提出合理化建议，提前进行相关准备工作。所有施工图纸必须由业主、设计院签字认可方可进场施工，施工前必须先对已经施工完的成品进行检查核对，如发现与专业图纸有出入，将问题汇总后上报业主技术部协商处理，属于设计问题，则联系设计单位进行图纸变更。2.2施工组织设计及作业指导书在投标技术文件基础上、完善施工组织设计，安全技术管理方案及专项施工方案各四份（施工单位两份、监理、业主各一份）。所有技术文件经项目技术负责人审核后，先上报监理审批，再上报业主技术部备案存档。针对工程的重点和难点，我们将结合以往施工工程的经验在施工准备阶段组织编制专项施工方案，具体指导工程施工。对于通用性的施工工序，组织编制实用的各单项施工工艺措施、施工方案和作业指导书，重点阐明主要项目的施工方法、施工工艺、工程进度安排、劳动力组织、质量及安全保证措施，以利于有效地指导现场施工。2.3技术交底工程开工前，由项目技术总负责人组织工程、技术等部门的相关人员进行技术交底和培训，使参与工程施工的管理和技术人员都能对工程有全面的认识。交底内容包括施工部位、施工特点、材料机具准备、技术要求、施工工艺、工程难点及施工操作要点、工程质量标准以及安全文明施工注意事项等。2.4各项计划利用工程管理软件，按业主、总承包要求，提前做好施工总进度计划、材料计划、人力计划等工作。3、材料、机具准备3.1建筑材料及安全防护用品准备开工前，认真做好材料的采购计划，向总包物资部呈报大宗物资进场计划。在材料物资进场前将所需的材料堆场和库房需用面积报项目物资部，由项目物资部根据工地现场实际情况指定材料堆场和库房用地。根据实际情况对水泥、钢材、商品砼、砂、石等主要施工材料及安全防护用品等特殊材料编制材料用量计划及进场计划，分批进场。对需送检的主要材料进行见证送检，以免影响施工。所有现场物资管理严格遵守项目部的物资管理相关规定。3.2施工机具准备施工中计划拟投入的主要大型施工机械有挖土机1台、卷扬机60套、空压机4台。施工中所需的各种机具设备均须齐备完好。第二节 施工部署在施工过程中，建立与业主、设计单位、监理单位、政府质量及安全监督部门的密切关系，统筹协作，安全施工，高效、优质完成施工任务，达到本工程的各项指标。总体施工顺序按栋分区，由支护桩O-B段、1栋A座、1栋D座、1栋C座、1栋B座的顺序进行施工；每座桩开挖按二批开挖，顺序按相邻桩中心距离小于3倍桩身直径时先挖一条桩为第一批（A），待第一批桩芯砼完成后开挖第二批桩（B）。具体详见分批挖桩平面图。整体施工流程如下框图:清理积水坑、排水沟施工测放桩位施工准备、建临时设施拆模继续开挖护壁施工桩土方开挖隐蔽验收桩钢筋笼制作安装封桩底成孔验收灌注桩芯砼桩芯砼养护基桩检测场地清理与设备退场竣工验收注：现场管理人员根据现场施工实际情况对整体施工流程进行合理调配。第五章 劳动力组织我司将严格按照要求根据总进度计划分阶段分批安排施工人员进退场，对特殊工种人员如焊工、电工等，还须提交真实有效的岗位资格证书供监理核查、备案，坚决杜绝“无证上岗”现象。各施工作业队现场施工人员的素质与数量必须满足工程质量与进度的要求，如果发现与本要求不符的情况，我司将坚决采取相应的经济、合约、组织措施予以处理。由于本工程内容为挖孔桩的施工，对于挖孔桩的施工，施工人员的安全必须引起高度的重视，选用熟练、有经验的工人，孔桩施工前，必须经过严格的培训，不经过培训不得上岗，对所有的孔桩施工人员办理平安卡及人身意外保险。劳动力安排计划详见附表1 第六章 主要施工机械的配置一、本工程拟投入的主要施工机械详见附表2，另根据工程进度需要及现场施工条件的许可，可随时调拨设备。二、施工机械进场计划设备应及时动员准备，机械设备根据施工总体安排分期进入施工现场，按施工平面布置要求就位，进场前应进行检修，并组织好设备的维护、检查和试运转，使其保持完好状态。施工机具的规格、性能、配套数量应满足施工强度要求。第七章 主要材料进场计划主要材料供应计划工程使用的材料、成品、半成品均须有出厂证明和质量证书，且必须在使用前进行试验检验，合格后方能使用。材料采购由施工项目副经理依据工程的情况编制材料采购计划，经项目经理审核后交材料员进行采购。材料供应商必须是我司经评审合格的合格供应商名单中的供应商。各种材料要求如下：1. 砂：采用中粗砂，含泥量在3以下；2. 石子：护壁采用13石，石子含泥量不大于3；3. 水泥：选用R42.5普通硅酸盐早强型水泥；4. 商品砼，砼应由信誉好的大供应商提供，下料应严格按质检部门提供的配合比执行，运至现场后应取样制作试块送检；5. 钢筋：选用国产优质钢筋；6. 安全防护用品：安全帽180顶，安全绳、安全带各100条，砼工手套40套，砼工防护雨衣30套，安全照明灯具80个，灭火器10个等。第八章 施工总平面布置与管理第一节 施工平面布置原则针对本工程建设规模的特点，本工程施工总平面布置一定要合理布局，主要坚持以下原则：以项目标准化管理为目标，根据总包单位现场布置及施工现场的条件统一规划，做到合理布局，封闭管理，节约用地，满足施工要求。施工场地临建设施布置应当紧凑合理，符合工艺流程, 方便施工；充分考虑各阶段的施工过程，做到前后照应，左右兼顾，以达到合理用地、节约用地的目的。总平面布置要满足保证安全生产，文明施工，合理组织交通运输，提高施工质量的要求，满足有关规程对安全消防、环保、防火、防爆等要求。总平面布置以施工生产临建为主，充分考虑“以人为本”的原则，生产、生活临建相对独立，并尽量为员工提供安详、舒适的生活环境。机械配置及力能供应充分考虑其负荷能力，合理确定其服务范围，做到既满足施工生产所需，又不产生力能及机械的浪费。第二节 施工平面布置遵循以上原则，施工总平面布置如下：一、生产、生活临建根据总平面布置图，生产、生活区临建设施内容主要包括：项目办公室、管理人员及工人宿舍、食堂、厕所、冲凉房等。为便于管理，所有工人生活区临建设施均场地外另行租用赤湾村边检闲置临时场地。钢筋、模板加工场地：根据项目部指定的区域内加工。现场临时道路：场地全部位置进行硬化。二、施工场地内部道路根据本工程现场情况及施工需要，现场设立的出入口。场地内道路采取砼硬化措施。 三、场地排水系统利用原基坑顶及坑底排水明沟，污水经沉淀池沉淀后，排入雨水管道，沉淀淤积物定期清运出场。四、水电系统设置（1）供水系统：供水系统位于基坑顶的四周，从基坑上主管道接出。接水口设50水管接口。（2）供电系统：从配电房至二级配电箱中引出至三级电箱。五、施工平面布置目前现场已对本工程现场进行了综合布置，我司遵循总体安排，根据施工作业顺序对平面布置做合理的调整，以满足施工要求，详见赤湾丹华园项目一期施工平面布置图。六、排水系统布设孔桩施工前必须结合基坑的排水系统进行改造，以满足孔桩施工的要求，对于孔桩成孔期间的降水是根据孔桩开挖的实际水量情况，分区设置超前孔降水。第九章 施工进度计划一、工程阶段目标控制时间根据前述项目管理主要目标要求，本工程总施工工期约为80天。二、施工进度安排的原则施工进度的安排必须满足工期的要求，80天完成施工任务。各分部项目的工期必须与总工期相协调，要做到各项目施工程序前后兼顾、衔接合理、均衡生产、干扰少、保证总工期目标的实现。三、施工总进度计划详见附表3，另根据工程实际进度需要及现场施工条件的许可，可随时校正和调整。第十章 分项施工方案第一节 测量放线 根据设计图纸及有关放线资料进行施工放线，确定轴线交点以及桩顶设计标高。1、测量任务、特点和精度要求根据设计图纸、施工的要求，通过测量工作的定位、放线，将工程桩测定到施工作业面上。本工程施工测量遵循先整体后局部、先高精度控制后分测的工作程序，即首先建立控制网测设建筑物的主轴线，后依主轴线进行工程桩的细部放线。由现场施工技术组建立的专门测量小组，会同甲方、总包、监理对现场水准点、轴线、标高、引测点的布置作详细的复核移交签证记录，便于对整个工程施工测量工作的顺利进行。根据本工程测量精度要求高，测量平面控制网的等级为二级，在进行布设测量控制网时，要考虑到满足主体结构施工时的测量精度的要求；2、测量准备与主要仪器设备（1）、测量准备a.熟悉和校对图纸，掌握定位依据，熟悉移交的水准点、轴线、标高的位置和数据。b.测量仪器的选用及检定、校验。（2）、主要仪器设备详见测量仪器表。3、施工定位测量该人工挖孔桩施工，定位放线时，根据建设单位提供的建筑轴线定位图，采用直角坐标与极坐标相结合的方法，引测该工程相关的轴线位置控制点，并对桩顶标高进行测设，施工完成，对人工挖孔桩位置进行复核测量。所测设的控制点和孔桩位置复核测量的结果，必须报请业主、总包、监理等部门进行复核。4、测量技术复核及质量保证措施本工程拟将测量组分为放线操作小组与复核小组，组织机构分开独立操作，接受施工技术组检查，确认无误后再经项目技术负责人复核，然后报总包单位进行二次复核，最后报监理工程师验收，并做好交接手续。具体工作如下：验线工作应积极主动，真正做到防患于未然；验线的依据要原始、正确、有效，主要是设计图纸、变更洽商和起测点位(如红线桩、水准点)及已知数据(如坐标、标高)应为原始资料。验线使用的仪器和钢尺，要按计量法有关规定进行检定合格后方可使用；验线精度要符合规范、设计要求；必须独立验线；验线重点部位：a.原始桩位与定位条件；b.主轴线与其控制桩；c.原始水准点，引测标高和桩顶设计标高线；d.放线中精度最薄弱的部位。5、半永久控制点的制作及保护。第二节 临时用电、降、排水施工措施一、临时用电措施1、 电工必须持证，并严格执行岗位责任制和施工现场临时用电安全技术规范，确保施工现场所有用电设备正常运行，做好自身安全防护，掌握施工现场所有用电设备的电器性能和供电系统及工作原理图、接线图。2、所有作业人员必须遵守施工现场安全生产管理规定，高空作业必须按照（80）建工劳动字24号建筑安装工人安全技术操作规程第三节高空作业的条例进行作业。3、开关箱、流动电箱内触电保护器，漏电开关其额定漏电动作电流不得大于30 mA，额定漏电动作时间应小于0.1S，其它配电箱内漏电开关的漏电动作时间×漏电动作电流30mA.0.1S，并按照规定时间进行试跳，并作好记录，严禁一闸多机。4、严禁带电作业，线路维修中过行应挂牌警示，维修时配电房应专人监护。非电工不得进入配电房，不得从事电工作业。5、熔丝必须按负载匹配，严禁用铜丝、铁丝代替，电缆必须架空或埋地，不得随地拖放，不得架设在脚手架上或树上。如发现带电电线断落在水中，绝不可去用手去触及带电体，应立即断电，用绝缘工具把带电体处理。6、配电房、分电箱和流动电管实行责任制，电箱门上标有使用人和责任人，并配门挂锁，钥匙专人保管。 7、工作接地、重复接地接地电阻每月应检测一次，并作出记录。8、潮湿场所应用安全电压12V（孔桩内照明）。 9、电工应经常巡查施工现场，确保施工现场用电设备的正常运行。二、降、排水施工措施1、孔桩开挖至基础底板施工阶段在大基坑内施工现场内设置8个1.2mx1.2mx2m的坑底集水井并在每个井内设一台DN70污水泵，集水井与集水井之间用临时的明沟连结，集水井设在建筑物外围，东西排列，临时明沟水的流向均为西往东排（布置位置详见附图），水从坑底集水井集中再用污水泵抽至场外下水道水管，施工时积水，雨水、桩内的地下水等到排抽进就近的集水井内即可（污水经集水井沉淀后排放），因孔桩为整体同时开挖，因此应保证每个开挖分区同时有不少于2台污水泵可投入取水。孔桩内排水方式：根据地勘报告的数据本工程地下水相应标高为5.0318.15m之间，且地下水丰富。因此人工挖孔桩在开挖到后即应全面进行井内取水降水。为保证每台水泵的使用率可在挖桩期间不间断使用（每天不低于9-10个小时），按每个作业小组的人数（2-3人）及工作安排，同时开挖的周边每三个孔桩共用一台直径DN50泥浆泵进行桩内地下水抽取。并在成孔后的钢筋笼安装完后，混凝土浇筑前将孔内积水一次性抽完后进行清孔后方进行混凝土浇筑。2、排水系统在施工中主要保证三点：、保证排水沟具有一定方向的坡度。应及时进行集水井和排水沟清理，保证排水系统的畅通。积水通过集水井抽到坑顶排水沟，排入市政管网前需经三级沉淀。第三节 人工挖孔灌注桩施工一、施工现场场地硬化及孔桩构造要点根据设计图纸的轴线定位图将基坑四周边桩轴线在现场放样做好标记，然后用挖掘机把已移交的场地进行平整，再将平整后的场地铺一层厚100mm的混凝土垫层。本工程总桩数为312条，桩（墩）径为1200mm,1400mm,桩长3.318.8米；其中1栋A座、1栋C座、1栋D座桩长3.314.3米，1栋B座10.318.8米。桩类型分为A、B、DJ1，扩大头A为1600mm单桩承载力10049kN，B为1900mm单桩承载力14081kN，DJ1为2200mm单桩承载力7598kN；持力层为中风化混合花岗岩。支护桩32条，桩径1200mm，桩长9.8米。二、挖孔及出土 测量定出的桩中心点要在孔桩的第一节护壁上标出轴心线“+”，其交点即为中心点，用以控制桩的垂直度。挖孔桩出土每口井用3KW卷扬机移动式提升机，吊桶容积0.1立方米（约50kg），卷扬机吊运限载0.5吨，共配卷扬机移动式提升机80台，吊桶80个，每台提升机配2人为一作业组，每台及有序轮流开挖两条桩，土石方出井后用铁斗车运至弃土坑，井口不准留有余泥。孔桩出土利用吊机将之吊到地面，采用铁斗车运到已设置好的土坑内集中，土坑内土方必须在两天内用汽车外运，所挖土方不堆放在孔边，确保施工现场畅通。 挖孔桩挖至局部较差土层时，要适当缩小护壁高度，每节护壁定型钢模宜缩小为500mm，在支护壁钢模之前，可先打挡土板、钢筋，堵砂包、塞稻草等特殊措施，并增加水泵抽排。护壁钢筋安装亦应视流水量和塌崩情况而定。 挖孔通过岩石夹层，应做好原始记录并留取岩样以备查验。 每根孔桩配备水泵和鼓风机，鼓风机的送风量应大于1.5m3/分钟。岩端嵌入风化岩时用6Kg/平方厘米的空气压缩机供气，用风镐凿岩。为保证安全、顺利的完成挖孔施工，必须对以下几点引起注意： a、掘进前向每个操作小组作地下土层、地下分布情况的交底。并指出可能出现的问题和处理的一般作法。     b、每个桩孔有一个固定的小组负责施工，每个正在施工的井下、井上均应有人操作，并明确对井下操作人员应负的安全责任，上、下之间有良好的联络信号。    c、保持井内有足够的新鲜空气，不断向井内送风。 当孔深超过5m，应先用气体控测仪探测或用活鸟检测桩内气体合格后，方可进入井内施工。   d、弃土和其它建筑材料在井内垂直运输时，采取措施，确保井下操作人员的安全。    e、掘进工作必须连续进行，交接班的时间尽量缩短，使未经支护的土体减少在空气中或水中的暴露时间，以防坍塌。    f、当相邻孔桩在浇灌桩芯砼时，原则上要停止掘进，以防竖井在较大侧压力下土体失去稳定而坍塌。 g、地下水较大的桩孔，采取周边桩孔同时抽水，以减少涌水。h、当相邻桩中心距离小于3倍桩身直径时，不得同时进行开挖施工，必须错开施工时间，如上午挖A桩下午挖B桩。i、桩中心线必须与上部桩中心线对齐，第一节圈井中心线与设计轴线偏差不大于20mm,桩身垂直度偏差不大于0.15%。三、护壁本工程桩护壁的混凝土强度等级分别为C30，钢筋种类用HPB235。第一节挖深为0.8米，浇钢筋混凝土护筒，往下施工时每一节作为一个施工循环（即挖好每节土后接着浇灌一节混凝土护壁）。一般土层中每节高度为0.8米，如遇较差土层每节高度宜小于500mm。特殊地质下挖速度应视护壁的安全情况而定，每天护壁施工深度应控制在2节护壁内以确保施工安全。护壁混凝土浇灌前，施工单位应先检查桩身垂直度、护壁厚度及护壁钢筋是否符合设计及规范要求，自检合格后，报业主、总包及监理验收，验收合格再进行护壁混凝土浇灌
