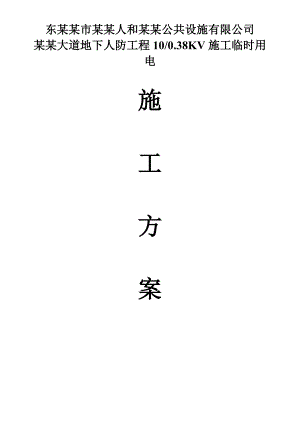

东某某市某某人和某某公共设施有限公司某某大道地下人防工程10/0.38KV施工临时用电施 工 方案 一、工程概况：东某某某某人和某某公共设施管理有限公司拟在东某某某某某某大道博文路段的道路下投资建设人防工程。本人防工程起点为K3+120米，终点为K4+920米，该人防工程全长1817米，宽115米，地下均修建二层人防工程。该人防工程占地面积，总建筑面积为。本工程的规模之大是前所未有的，我公司有幸承建该工程的供电部分感到非常荣幸。二、编制依据： 确保施工供电质量,提高施工用电的安全性,避免发生用电事故,我们依据施工现场临时用电技术规范和建筑施工安全检查标准,结合质量保证体系,以及现场的特点和要求,编制本工程施工临时供电方案。根据负荷计算以及现场的取电点的要求，并通过供电设计部门的审查，最终核定该施工临时电的具体配置，设备配置及计算如下：负荷计算： 根据各标段主要机械设备等情况,通过计算选择变压器为1600KVA二台、800KVA一台、1000KVA一台,具体计算情况如下:1、设备名称数量功率（KW）a、砼泵机 14台 14×90 KWb、 交流电焊机 67台 67×25KVAc、 钢筋切断机 56台 56×3KWd、 钢筋调直机 50台 50×4KWe、 混凝土振动棒 61台 61×2.2KWf、 圆盘锯 52台 52×4 KWg、空压机 48台 48×15 KWh、钢筋弯曲机 56台 56×3 KWi、 污水泵 60套 60×3KWj、 喷锚机 5台 5×75KWk、 平板振动器 40台 40×1.5KW小计：3473.2KW, 1675KVA2、照明工具序 号 设 备 名 称 数 量(台) 容量（KW） 备注a、 镝灯3KW 105×3KWb、 碘乌灯1KW 320×1KW小计:635KW3、其它序 号 设 备 名 称 数 量(台) 容量（KW） 备注a、办公室约18KWb、 宿舍约36KW小计：54KW4、施工用电负荷计算a、总用电容量S=1.05(K1 *P1/COS+ K2 *S1+ K3 *P2/COS)b、按用电负荷取值：P1为施工设备负荷：3473.2KW S1为所有电焊机容量之和：1675KVA P2照明工具、照明负荷之和：689KWK1取0.7，K2取0.5；K3取0.8（K1、K2、K3为需用系数）COS为电动机平均功率因数，取0.75、照明的平均功率因数为0.85。5、计算：S=1.05(0.7*3473.2/0.75+0.5*1675+0.8*689/0.85)=1.05(3241.65+837.5+648.47)=4964KVA三、 工程现场情况：1、现场勘察： 经指挥部赵工与本公司梅博带领供电公司人员现场查看取电点，确定1#箱变由某某站F19大卢线N2（向北）分线箱供电，2#、3#箱变由金洲站F21虎威线N3（公园分支箱）供电，4#箱变由3#箱变供电。（见附图1）2、办理相关手续：1、开工前由指挥部办理市政许可破除路面手续。2、开工后既与供电局联络，按照供电工作流程，提供送电需具备的相关资料及手续，需指挥部提供的再书面出函请求协助办理。四、安装工作的范围及工程进度计划图：1、高压部分：1、安装1600KVA终端箱式变压器两台，800KVA终端箱式变压器一台，1000KVA环网箱式变压器一台及接地极制作。2、 敷设铠装高压电缆1122米2、低压部分：1、安装户外落地配电箱19台。2、敷设铠装低压电缆3243米，低压电缆由甲方采购。3、土建部分：1、新建1000*1000电缆40座；新建箱变基础4座；户外落地配电箱基础19座。2、挖电沟2400米。3、敷设电缆管2000米。4、工期20天：5、工期进度横道图序号分项工程名称单位数量二月月1113151719212325272912468101214151土方挖运M31202余土挖运M3803管道敷设M22004箱变及电箱基础座235管井砌筑座306电缆敷设M43877接地敷设M408变压器安装台49配电箱安装台1910箱变二次接线M22011电缆接头制作个812调试验收系统4五、工料机组织计划：1、施工设备表施工设备名称单 位数 量进场时间液压钳把22011-2-20钢丝绳米1002011-2-20电缆放线架副12011-2-20风镐机台22011-2-13电焊机台22011-2-13电缆网套185300#1个32011-2-20电源线米2002011-2-13搬手把102011-2-20羊镐把42011-2-13铁锹把62011-2-13电工刀把102011-2-20大锤把22011-2-13老虎钳把102011-2-20钢钎把22011-2-13兆欧表台12011-2-13万用表台12011-2-13安全护栏张202011-2-112、材料设备购置计划表施工设备及材料名称单 位数 量进场时间高压电缆米11222011-2-22低压电缆米32432011-2-23一级配电箱台192011-2-23箱式变压器台42011-2-20管材米22002011-2-13槽钢米722011-2-13扁铁米802011-2-13角铁米402011-2-13铜接线端子个1902011-2-20砖块120002011-2-13砂吨122011-2-13水泥吨62011-2-133、人员计划表计划工种单位数量进场时间泥工人62011-2-12电工人102011-2-22小工人182011-2-12六、技术措施1、接地与防雷1-1、所有电气设备的金属外壳与保护接零连接，专用保护接零由工作接地、配电室的第一级漏电保护器电源的零线接出，施工现场的所有电气设备在正常情况下不带电的外露部分，应做保护接零。包括以下5个部分： a、电机、电器、手持电动工具和照明器具的金属外壳。 b、电气设备传动装置的金属部件。 c、配电屏、配电箱的金属框架。 d、室内、外配电装置的金属框架及靠近带电部分的金属围栏的金属门。 e、电力线路的金属保护管、敷设的钢管和钢管外架。 1-2、保护零线不得装设开关或熔断器。 1-3、保护零线的截面不得小于10mm2。 1-4、保护零采用绿、黄双色线；保护零不得与工作零混用，保证工作零、保护零分别使用，严禁通过工作电流。 1-5、在总配电箱、分配电箱做重复接地，每一重复接地的接地电阻不得大于4。 2、电气设备设置2-1、配电系统设置在室外的总配电箱、分配电箱、开关箱和流动电箱，开关箱和分配电箱距离不得超过40m，开关箱至用电设备的距离不得超过35m。 2-2、照明线路设在各级配电箱的右侧，动力开关上侧引入。 2-3、每台用电设备都必须设置独立的漏电保护器，严禁用一个开关控制两台以上的电气设备。 2-4、配电箱、开关箱中导线的进出口应设在箱体的下底面，严禁设在箱体的两侧面、顶面、背面或箱门处。 2-5、配电箱体制作由工厂完成，现场电工只负责保管和使用，配电箱的安全技术要求要符合国家有关标准。 2-6、配电箱、开关箱应设在干燥、通气及常温场所，不得装在易受外来固体撞击、强烈振动、液体浸溅及热源烘烤的场所。周围不得堆放有碍操作、维修的物品。 3、漏电保护装置3-1、漏电保护器应装设在配电箱、开关箱电源隔离开关的负荷侧。 3-2、漏电保护器选用泄漏电流型漏电保护器，其漏电动作电流不大30mA，总配电箱漏电动作电流可放宽到80mA，额定漏电动作时间小于0.1S。 3-3、当使用在特别潮湿的场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不大于30mA，额定漏电动作时间应小于0.1S。 3-4、漏电保护器必须按产品说明书安装、使用，对搁置已久，重新使用和连续使用一个的漏电保护器，要认真检查其特性后方可使用，发现问题及时更换。 4、电器设备安装4-1、配电箱、开关箱内的电器，安装在绝缘板上，然后整体固定在箱体内。电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。 4-2、配电箱、开关箱内的工作零线应通过接线端子连接，并应与保护零线接线端子板分设。 4-3、配电箱、开关箱内的连线应采用绝缘电线，电线的型号及截面应严格执行临时用电设计的截面，导线接头不得有松动，不得有外露带电部分。 4-4、各箱体的金属构架、金属箱体、金属电器安装板以及箱体内电器的正常不带电部分必须做保护接零，保护零线必须经过接线端子连接。 4-5、配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在板盘后，引出及引入的导线应加护套分路成束并做好防水弯或留出适当余度，以便检修。移动箱的进出线须用橡皮绝缘电缆。 4-6、导线剥削处不应伤线芯过长，导线压头牢固可靠，多股导线不应盘圈压接，应加装压线端子。 5、电气设备的使用和维护5-1、施工现场的所有配电箱、开关箱应每月进行四次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。 5-2、检查、维修配电箱、开关箱时必须前一级相应的电源开关分闸断电，关悬持停电标志牌。严禁带电作业。 5-3、配电箱内盘面上应标明各回路的名称、用途，同时作出分路的标记。 5-4、总、分配电箱应配锁，配电箱、开关箱应由专人负责。 5-5、各种配电箱内不得有任何杂物，并保持清洁，不得持接其它临时用电设备。 5-6、施工现场内临时用电的安装和维修或拆除，必须由经过培训合格持证上岗的电工完成，电工的等级应同工程的难易程度相适应，初级电工不允许进行中、高级电工作业。 5-7、所有配电箱、开关箱在使用过程中必须按以下操作程序： a、送电：总配电箱分配电箱开关箱。 b、停电：开关箱分配电箱总配电箱。 注：发现电气故障的紧急情况除外。 5-8、施工现场停止作业1小时以上应将动力开关箱断电上锁。 5-9、用电人员应做到： a、掌握用电安全基本知识和所有设备的性能。 b、使用设备前必须按规定穿戴和配备好相应的劳动用品，并检查电气装置和保护设备是否完好，严禁设备带“病”运行。 c、停用的设备必须拉闸断电，锁好开关箱。 d、负责保护所用设备的负荷载、保护零线和开关箱，发现问题及时报告和解决。 e、搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。 6、施工现场的电缆线路6-1、电缆线路采用穿管或直埋地敷设，严禁沿地面明敷设。 6-2、电缆在室外、道路侧直接埋地敷设深度不小于0.6m，并在电缆上下各均匀铺设不小于50的细砂，然后覆盖砖等硬质保护层。 6-3、埋地敷设电缆接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，接头应牢固可靠，并做好绝缘包扎。 7、灯具的安装规定7-1、金属外壳的灯具必须作保护接零。 7-2、室外灯具距离地面不得不于3m，室内灯具距离地面不得小于2.4m。 7-3、螺口灯头及接线必须符合规定。 7-4、相线接在与中线触头相连的一端，零线接在螺纹口的端。 7-5、灯头的绝缘外壳不得有损伤和漏电。 7-6、各种用电设施、灯具的相线必须经开关控制，不得将相线直接引入灯具。 七、用电组织管理1、用电管理规定1-1、本用电组织设计用电量不包括正式工程设备试验用电。 1-2、现场用电由安全员编制交底，项目经理、项目技术负责人负责管理，现场电工负责使用。 1-3、建立技术交底制度，本组织设计编写未尽之处由现场安全员及施工员作详细技术交底，项目技术负责人向专业电工介绍临时用电组织设计和安全技术措施的总体意图、技术内容的注意事项，并应在技术交底文字中履行交底和被交底的手续，注明交底日期。 1-4、建立安全检测制度，从临时用电、送电开始，每月四次对临时用电工程进行检测，主要的内容是：接地用电阻、电气设备绝缘电阻值、漏电保护器动作参数等，以监视临时用电工程是否安全可靠，并做好检测记录。 1-5、建立电气维修制度，加强日常的定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。 1-6、建立电气拆除制度，工程竣工后，临时用电拆除工作应有统一的组织和指挥，并须规定拆除时间、人员、程序、方法、注意事项和防护措施。 1-7、建立安全用电责任制度，对临时用电各部位的操作责任、维修分片、分块、电箱分人、设备分机落实责任到人头，并辅助必要的奖惩。 2、电箱管理规定2-1、进行维修前必须将前一级电源开关分闸断电，并悬挂停电标志牌，然后用测电笔检查确认被维修装置断电后，方可进行维修。 2-2、维修时必须二人在场，一人维修，一人监护，不得随意改变原配电装置接线，不得随意拆除原电气。维修人员必须是熟识配电装置的专业电工，使用绝缘工具，佩戴劳保用品。 2-3、更换电气必须原规格一致，禁止使用不合格代用品。 2-4、维修结束应脱离配电装置，然后由电源侧开始逐级合闸通电，用测电笔确认电源接通后，再给下一级通电试验，然后摘除上一级电源开关原来悬挂上的停电标志牌。 3、电气安全生产管理规定3-1、工程开工前，项目技术负责人或安全员应向电工进行全面的安全用电技术交底。 3-2、线路、设备安装后，项目部应对其进行验收，验收合格后方可送电。 3-3、安装、维护电气设备，必须严格执行施工现场临时用电安全技术规范（JGJ46-88）。 3-4、对施工用电设备必须定期检查，各种检查记录应齐全。 3-5、现场使用手持电动工具及移动设备，必须安装漏电保护装置。 3-6、施工现场和电闸，必须的箱、有门、有锁，必须一机要闸。 3-7、电工必须经过培训、考核，经有关部门发给的合格证才能上岗作业，非电工严禁拆改电气设备。 3-8、任何人不得强行指令电工违章作业。 3-9、施工用电实行五线制，保证首尾端有漏电保护器 4、电工操作规程4-1、所有绝缘、检验工具就妥善保管，严禁他用，并按规定检查、校验。 4-2、现场施工用高低压设备及线路，应接施工设计及有关电气安全技术规程安装和架设。 4-3、线路上禁止带负荷接电或断电，并禁止带电操作。 4-4、有人触电立即切断电源，进行急救；电气着火，应立即将有关电源切断，并用干粉灭火器灭火。 5、预防电气火灾措施5-1、施工拉设的电线截面能小于设计电线的截面。 5-2、配电线路采用的熔断器保护装置，其熔体额定电流不能小于线路允许载流量的2.5倍，并经常教育用电人员执行安全操作规程，避免作业不当造成火灾。 5-3、施工现场内禁止使用电炉，使用碘乌灯时，灯与易燃物之间的距离应大于30，室内不得使用功率超过100W的灯泡。 5-4、使用电焊时，施焊周围不能存放易燃物品，并备齐防水设备，电焊机要放在通风良好的地方。 5-5、配电箱、开关箱内严禁存放杂物及易燃品，并派专人负责，定期清扫。 5-6、施工现场应建立防火制度，强化电气防火领导体制，建立电气防火队伍。 八、安全技术档案管理1、临时用电组织设计；2、安全技术交底；3、检查验收表（电线电缆、配电、设备安装、接零、接地体、电气防护）；4、电气设备的试、检验和调试记录；5、接地电阻检查记录表；某某建设有限公司
