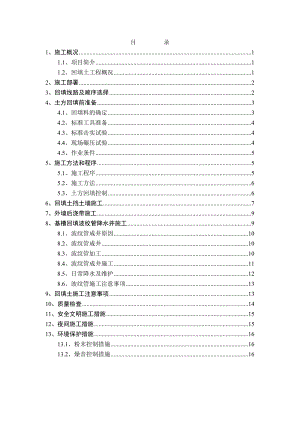

目 录1、施工概况11.1、项目简介11.2、回填土工程概况12、施工部署23、回填线路及顺序选择24、土方回填前准备34.1、回填料的确定34.2、标准工具准备44.3、标准击实试验44.4、现场碾压试验44.5、作业条件55、施工方法和程序55.1、施工程序55.2、施工方法65.3、土方回填控制66、回填土挡土墙施工77、外墙后浇带施工98、基槽回填波纹管降水井施工98.1、波纹管成井原因108.2、波纹管成井108.3、波纹管加工108.4、波纹管成井施工118.5、日常降水及维护128.6、波纹管施工注意事项139、回填土施工注意事项1310、质量检查1411、安全文明施工措施1512、夜间施工措施1513、环境保护措施1613.1、粉末控制措施1613.2、燥音控制措施161、施工概况1.1、项目简介工程名称：保利东瑞花园工程地址：佛山市东平文德路以西.裕和路以北百顺路以西3号地块建设单位：佛山市顺德区保利房地产有限公司设计单位：广州市设计院监理单位：广东重工建设监理有限公司施工单位：广州富利建筑安装工程有限公司建筑面积：约万平方米结构类型：框剪建筑层数：整体地下室三层、地上1座与4座32层、地上2座与3座40层建筑高度：152.5米设计用途：办公、商业地下室高度：14.7米1.2、回填土工程概况本工程地下室土方回填数量较大，并且回填范围广且局部回填宽度狭窄，其中回填范围长度总计约722m，宽度最大约为32m，最窄仅为1m多，回填深度为15.6m，故施工难度较大。2、施工部署本工程回填按区域施工顺序进行，为适应主体建筑物的施工及满足建筑物回填需要达到的条件，按每20米左右为一填筑段，其填筑速度随建筑物完成后施工，回填作业连续进行。土方回填时，采用挖掘机装土，自卸汽车从挖土处一端绕运到二级平台位，若现场有土在现场取土，若现场无土则在外购土回填，再用大型推土机推到地下室档土墙外一层一层叠起。按分段分层同步进行。3、回填线路及顺序选择本工程因施工场地狭窄，且施工现场土方运输道路暂时没有，合理布置土方运输线路及顺序是本工程的重点，具体回填线路布置及土方回填顺序如下：先从西南角开始，沿基坑由西向东回填。4、土方回填前准备本工程土方回填须在地下室主体施工完毕，外墙防水工程已完成，并经防水隐蔽验收合格，防水涂膜保护层已做好，同时地下室外墙脚手架已拆除、场地清理完成等工作之后进行，本工程土方回填主要采用机械压实回填法。土方回填前，由项目技术人员向作业班组进行详细的技术交底，将回填区域的划分情况、根据碾压试验确定的压实参数、施工方法等问题进行详细的交底。4.1、回填料的确定本工程回填料主要利用本工程开挖料（采用2:8灰土和素土），土建工程师认为不合格的填筑料一律不得使用。应选不含草皮、树根、垃圾等有机杂质，土的颗粒直径不应大于50mm，含水量符合压实要求的优质土，掺入石灰，石灰与土的比例为2：8，均匀混合后方可用于回填。土在回填时应做土的击实实验，符合密实要求的方可回填，过湿的土应翻晒至合适的含水量。4.2、标准工具准备蛙式和立式打夯机，手推车，筛子，木耙，铁锹（尖头与平头），2米靠尺，胶皮管，线绳等。4.3、标准击实试验土方回填料确定后，项目部质检员、抽样员邀请监理工程师共同在回填料场进行取样，抽取的土样应具有代表性，各个土层和性状的土都应包括其中。土样抽取后送工地实验室做标准击实试验，确定最优含水率下的最大干密度。通过实验做出土方回填料的最优含水率为16.8%，最大干密度为1.71g/cm3。根据合同技术条款回填土压实度D90%的要求，确定出施工中控制的最小干密度为1.71g/cm3×90%=1.54g/cm3，再查“含水量与干密度曲线图”确定合格干密度下的含水率区间为11%24%。4.4、现场碾压试验标准击实试验完成后，即在施工现场安排碾压试验，碾压试验有以下目的。4.4.1、核查土料压实后是否能够达到设计压实干密度值。4.4.2、核查压实机具的性能是否满足施工要求。4.4.3、选定合理的施工压实参数：铺土厚度、土块限制粒径、含水量的适宜范围、压实方法和压实遍数。4.4.4、确定有关质量控制的技术要求和检测方法。碾压试验在标定的四个回填区域分别进行，不同的回填区域采用不同的压实机具：蛙夯夯实遍数从第4遍开始用环刀法抽取试样，测定干密度值，达不到要求再夯实6遍、8遍直到合格；履带式推土机从第6遍开始测定，然后测定第8遍、第10遍，最后通过测定确定合适的碾压遍数、铺土厚度、土块限制粒径等参数。4.5、作业条件4.5.1、基坑基底的垃圾、建筑废料、泥土等已清除干净，所有准备工作己按设计要求完成或处理好，并按规定程序办好验收手续。4.5.2、基础、地下外墙、地下防水层、保护层、防白蚁工程及各预埋水、电、消防及人防管道等已检查完毕，并办好隐蔽验收手续，且结构已达到设计强度。4.5.3、基坑内回填士时，应将填区内的积水和有机杂物等清除干净后进行。4.5.4、因施工现场场地狭窄，土方运输车辆行驶困难，为保证回填工期及质量，先将施工现场东侧围墙拆除一部分，待土方回填结束后再恢复围墙，具体拆除数量以现场签证为准。5、施工方法和程序5.1、施工程序基坑底地坪上清理检验回填土质分层铺土分层夯打密实检验密实度修整找平验收。5.1.1、基坑底地坪上清理：填土前，将基土上的洞穴或基底表面上的垃圾、钢管、木方等各种建筑废料以及其它杂物处理完毕，清理干净。若基坑底有积水，应先将坑内积水及含水率过大的泥土清除后才能回填。5.1.2、检验回填土质：检验回填土料的种类、粒径，有无不允许的杂物，是否符合施工规范规定。检验回填土料的含水率：含水量偏高时，可采用翻松晾晒、均匀掺入干土等措施，含水量偏低时，可预先湿润，增加压实遍数。将石灰和土按比例搅拌均匀后使用。5.1.3、分层铺土：回填铺土时派专人监督检查，严格将每层的铺土厚度控制在0.3m以内，不超出每层的控制黑实线标记。回填铺土按每30m分为一段。5.1.4、分层夯打密实：填土时以30米为一段按每层0.3m厚度铺填，每层之间按阶梯形铺填，两层之间应错开0.3m。每层分段夯实，夯打压实遍数不少于4遍。5.1.5、修整找平验收：土方回填完成后，表面按标高控制线拉线找平，超过标高控制线的地方依线铲平；低于标高控制线的地方，补土找平夯实。5.2、施工方法5.2.1、土方回填区域划分： 为1区、2区、5区顺序排列进行。5.2.2、填筑方法1）、1区土方填筑：该部分上部填筑面较窄且深，呈倒三角形断面，回填土不能用推土机直接填到位，采用在二级平台设挖掘机将土料接推倒到位，然后人工铺平，蛙夯夯实。2）、2区土方填筑：当1区回填作业面超过10米时，进入2区回填，回填步骤方法同1区相同。3）、当1、2、5区回填到二级平台后，由2台D60大型推土机，2台74kw推土机铺土和碾压。距建筑物0.5米范围内，采用人工铺土，蛙夯夯实。4）、表层.05-1米时候，按照工程的指示和施工图的要求设施安排部署。.5）、土方回填：各区按完成至正负零地面后按顺序施工。5.3、土方回填控制5.3.1、土方回填过程中，根据试验确定土料最佳含水量、摊铺厚度、碾压及夯实遍数，对填筑过程进行严格控制。5.3.2、推土机铺土时，对边坡处要做开灯处理，开灯宽度按开挖边坡系数和铺土厚度计算确定。铺土厚度不允许超出经试验确定的铺土厚度。5.3.3、推土机碾压采用进退错距法，碾压边搭接宽度应大于10厘米。人工夯实按每层20米一次性达到要求向前推进，在回填铺土及碾压和夯实时其推进方向与轴线平行。人工夯实与碾压结合处其重叠部位不应小于0.5米。对于碾压中出现的溜压及碾压不到位的死角均采用人工夯实方法进行补救。5.3.4、分段碾压时接茬处应做成大于1：3的斜坡，碾压时碾压应重叠0.5米，上下层错缝距离不应小于1米。5.3.5、在降雨前应及时压实作业面表层松土，并将作业面做成拱面或坡面以利排水，雨后应晾晒或清除填土面的淤泥，合格后方可继续填筑。5.3.6、在整个回填过程中，设置专人保证观测仪器与测量工作的正常进行，并保护所埋设的仪器和测量标志的完好。6、回填土挡土墙施工6.1、由于本工程目前无法整体进行流水施工，1区、2区、五区先施工，而其它区域暂时未能同时施工，施工场地不足狭窄，必然会影响其它区域开料场所不足而影响进度带来的困难，1区、2区、五区回填后可提供少许场地解决部分问题。6.2、先进行1区、2区、5区回填土施工，需在1区与8区交接处、1区与2区交接处、2区与5区交接处、5区与3区交接处偏离后浇带2米处增设回填土挡土墙 (见下图)。6.3、挡土墙作法砌筑砖墙挡土，底部C25混凝土基础1.2x800x长。负三层(5米高计)为50墙，负二层(5米高计)为38墙，负一层(4.7米高计)为24墙，墙身每500高设拉结筋216，且约2米高设圈梁一道，高300x墙厚,配筋为412箍筋6200，如下图。6.4、材料要求（1）砖：砖的品种、强度等级须符合设计要求，并应规格一致。有出厂证明或试验单。（2）水泥：一般采用325号矿渣硅酸盐水泥和普通硅酸盐水泥。（3）砂：中砂，并应过5mm孔径的筛。配制M5以下的砂浆，砂的含泥量不超过10；M5以上的砂浆，砂的含泥量不超过5。不得含有草根等杂物。6.5、砌砖操作工艺工艺流程：拌制砂浆确定组砌方式 排砖撂底 砌筑免防潮层6.6、回填前先安排做好剪力墙外围防水施工以及清理干净，特别是模板等杂物。6.7、拆卸模板后，有关隐闭工程签证要从速，以免影响下一步工作。 6.8、拆架后回填前要做好防危工作。6.9、各部门配合好安排工作加速进度。6.10、砌筑砖墙施工与回填土施工错开一天且进度也早一天。7、外墙后浇带施工7.1、外墙后浇带临时封闭方案7.2、首先对外墙后浇带位置作一次清理,为以后浇捣时的死角位作临时处理。7.3、到现场测量尺寸定位后，提早加工好预制板，按80cm厚C30预制,配筋8150双向处理。7.4、安装时做足防水及防水保护层，确保回土时杜绝水分向内渗入。 7.5、安装方法可上下分段和回土同步(提早一天) ,要配合施工方便,安全为前提下施工。7.6、预制板与墙、预制板接口处用防水油膏密封。8、基槽回填波纹管降水井施工基槽回填降水井采用波纹管成井施工技术，具有施工便捷、造价低廉、施工周期短等特点，是取代常规砌筑管井施工的理想方法。本工程地下室面积较大，基坑较深，采用波纹管成井对基坑围绕降水的方式 ，控制地下室水位对建筑物的影响。通过合理的施工涌水量及管井数量计算，采取合理的施工工艺，有效地将地下水位降到设计标高以下，保证地下室结构的安全性及稳定性。目前回填土施工区域只有基坑西南角与北侧部分回填，为保证后期施工的地下室干爽，需要继续保持降排水措施。对于高层建筑来说，当地下水位较高时，由于主体结构尚未施工到抗浮设计要求的层数，因此在基槽回填土时，须在回填土内留设降水井，以保证降水系统的正常运行，使地下水位维持在设计水位之下， 以满足建筑结构的抗浮性能要求。施工中一般在回填土内设置砖砌体结构降水井，随填随砌，与回填土施工同步进行。对于基坑较深的工程，此种方式费时费力，成本较高，而采用波纹管成井的方式，不仅可利用波纹管强度较高、材质较轻的材料特性，而且便于操作，经济划算。由于本工程地下室面积较大，基坑较深，拟采用波纹管成井对基坑围绕降水的方式，控制地下室水位对建筑物的影响。因此在建筑物外墙外侧与基坑边坡之间回填土中设置深井降水，保证地下室结构满足抗浮要求。为了使基槽回填土内积水更有效的排出，在回填前需要沿基槽底部埋设160PVC管，在160PVC管打孔，采用密目网包裹，将水引至波纹管井内。8.1、波纹管成井原因本场地地下水来源为潜水、基坑内层间裂隙水和雨水3种。由于地下室结构较深，在结构施工到指定位置前无法满足对地下水位高度控制的设计要求。因此采用波纹管深井降水的方式，以保证地下室结构的抗浮要求。波纹管管径以可放入潜水泵的大小为宜。8.2、波纹管成井波纹管成井位置根据波纹管成井计算数量，合理选择成井部位，基坑平均每20m设置1口波纹管管井。8.3、波纹管加工1)选用直径300mm的波纹管，作为成井材料。2)为增大过滤水的范围，整根波纹管上采用钻头直径6mm冲击钻钻孔，波纹管滤水孔长度为回填土深度，孔距水平方向100mm(1圈9个)，竖向间距200mm，梅花状布置，且同直径波纹管接口处1000mm内不可打滤水孔，确保管口原有结构稳定性，如下图所示。3)波纹管底口及外壁小孔的部位包裹3层密目纱网，采用20号扎丝固定纱网，每300mm一道，密目纱网纵横接缝搭接100mm宽，确保流砂、泥土等不流入井内。8.4、波纹管成井施工1)施工顺序：波纹管加工安装第1节波纹管土方回填固定安装第2节波纹管土方回填固定波纹管成井放入水泵降水井口防护。2)管井最下口位置线低于设计水位控制线1.5m，水平位置为管中心距离地下室结构外皮1.2m。3)在基坑未回填之前安放波纹管，安装时保持垂直，波纹管外壁四周采用3根钢管斜撑，固定波纹管的垂直及稳定性，待回填土埋入管1/2长度时，钢管斜撑方可拆除，如下图所示。4)为便于施工，保证土方回填时波纹管管井的垂直度，每节波纹管的长度宜为3m。5)同直径波纹管接口处包裹2层500mm宽密目纱网，外加3根1000mm×100mm×50mm方木均匀分布在接口管四周，并用12号铁丝绑扎，共4道， 如上图b所示。6)回填至波纹管管顶部时，采用48×3.5钢管制成的三角架固定支撑，并采用12号铁丝固定。7)回填土回填到波纹管顶部时采用透水性较差的土质回填，厚度200mm，且管井应高出回填土面100mm，同时在回填土上找坡及施工排水沟，将楼面及肥槽表面部分的雨水自然排至周边河流。8.5、日常降水及维护1)用潜水泵进行抽水，保证井内无积水，经常检查水位标高，确保基坑内水位控制在设计抗浮标高以下，将井内积水直接排入周边河道或雨水管。2)管井运行过程中经常检查机组电器设备、水泵、管路等的完好情况和出水量等，并做好记录。3)井口采用麻袋包裹并用多层板封口防护，防止泥土等掉落井内。4)做好每班管井降水行记录，同时检查水位监测孔管是否有效，如有问题，应及时补设定期进行水位监测，做好记录，达到设计要求水位标高，确保地下室结构的稳定、安全。5)建立并实施质量保证记录系统，做好记录的编写、标识、贮存、保管和处理工作。每个月提交质量趋势分析报告一次。8.6、波纹管施工注意事项1)回填土之前将管井位置选好，先安装第1节井管，然后回填井壁外侧土，在井壁外侧300mm范围内采用粗砂回填，确保水流顺利进入井内，同时泥土不易进入井内。2)管身滤水管部分采用3层密目纱网，使用前逐一检查波纹管滤水部分的质量，不合格严禁使用。3)回填土施工中必须严格保证波纹管成井垂直度，否则无法对降水高度进行有效控制。4)井管外壁部分土体夯实时，波纹管四周宜采用粉土和砂土等透水性较强的土质，以确保地下水有效的渗流。5)管井机组开机24h内必须出清水，如果不能达到要求，要逐一检查管井，封闭或重新施工出水含砂量大的井。6)波纹管管井成井后，若出现抽出混水或无抽水的情况，说明降水系统失效，应重新钻井施工波纹管井，直至达到效果。7)管井停机拆除前须进行建(构)筑物抗浮验算，验算合格后方可停机。波纹管管井的封闭采用粗砂填实井孔即可。9、回填土施工注意事项9.1、回填施工时，对标准水准点、轴线控制标记、定位标准桩等，在填运土方时应注意保护，不得碰撞。回填施工完后，对这些控制点位、标记等应复测检查其标识是否清楚，位置是否准确。9.2、夜间回填施工时，应合理安排施工顺序，配备足够的照明设施，防止每层铺填超厚。严禁用汽车将土直接倒入基坑内。9.3、对回填过程中因土太湿夯不密实而出现的“橡皮土”，应先将其挖出，重新换上好土再予以夯实。9.4、回填时，为防止管道中心线位移或损坏管道，应用人工先在管子周围填土夯实，并应从管道两边同时进行，直至管顶0.5m以上。在不损坏管道的情况下，才能用机械回填和夯实。9.5、保证回填区域内无积水、无杂物；9.6、应对填方基底和已完成隐蔽工程进行检查与中间验收并作好记录；9.7、回填土方应分层进行，每次填方深度300，机械辗压加人工夯实；逐层验收，合格后才可进行下层回填作业。10、质量检查10.1、填筑前，首先对回填段进行地形、剖面的测量复核，并把测量资料报送工程师复检。其次对测量后的基槽进行基础面的清理，然后报工程师进行回填前的验收，验收合格后方可回填。10.2、土方填筑时，对填筑段选派有经验的工程技术人员在现场填筑中进行监督并密切配合工程师监督人员的工作。10.3、在土方填筑过程中，根据工程师批准的土方填筑检测计划对每步土进行检测，检测合格后把检测资料报送工程师并请工程师抽检，复检合格并经批准后进行下一步的回填。10.4、在堆土料场，不定期对土料的含水量进行检查，对于含水量较高的土料必须翻晒，待其含水量达到要求后方可进行回填。10.5、在工程师检查后，对不合格的回填土要彻底按工程师的指示进行返工、修理和补强。10.6、土方填筑完工后，首先对工程全部填筑部位按国家有关规定进行自检，自检合格后报请工程师进行验收。10.7、基坑处理必须符合设计要求和施工规范规定。10.8、回填土的工料必须符合设计要求和施工规范规定。10.9、回填土必须按规定分层夯压密实。 10.10、允许偏差项目见下表：项次项目允许偏差（mm）检验方法1顶面标高+0、50水准仪测量2表面平整度202m靠尺、锲形塞尺尺量检查11、安全文明施工措施1）、工人要经过专业培训，要求持证上岗。2）、进入现场必须正确戴好安全帽。3）、坚持做好班组上岗安全活动记录和安全交底记录。4）、每周以班为单位进行活动并具记录,班前前后安全自检,发现问题及时解决,工地每周检查一次安全工作。5）、所有现场带电机械设备都必须挂牌，明确安全操作规范及安全责任人。6）、土方回填过程中，严禁土方直接倾倒冲击基础墙柱，以免混凝土结构受到损伤。7）、回填土时拆除的围墙在回填土完成后必须进行恢复，在回填土期间拆除的围墙位置用钢管围挡，挂上安全网，在夜间缺口处需悬挂红灯示警。8）、基坑周边的安全围护栏杆在未回填时不得拆除，回填中断时需用钢管做好围护，挂上安全网，在夜间缺口处需悬挂红灯示警。12、夜间施工措施1）、合理安排施工工序，将施工燥音比较大的工序安排到白天工作时间进行，当晚22点前施工完毕。2）、对于一些产生大燥音的施工机械，应采取有效措施，减少燥音。3）、注意夜间照明灯光设计，在施工区内进行封闭作业，尽量降低光污染。13、环境保护措施13.1、粉末控制措施1）、禁止在施工现场焚烧废旧材料，有毒，有害和有恶臭气味的物质。2）、拉土车上面覆盖。3）、现场主出入处，设有洗车台位，运输车辆必须冲洗干净后方能离场上路行驶，装运土石方，建筑垃圾及工程渣土的车辆，派专人负责清扫道路及冲洗，保证行驶中不污染道路和环境。13.2、燥音控制措施1）、施工中采用低燥音的工艺和施工方法。2）、建筑施工作业的燥音可能超过建筑施工现场的燥间限值时，向建设行政主管部门和环保部门申请，核准后方能施工。3）、合理安排施工工序，由于施工中不能中断的技术原因和其它特殊情况，确需中午或夜间连续施工作业的，向建设行政主管部门和环境部门申请，取得相应的施工许可证后方可施工。
