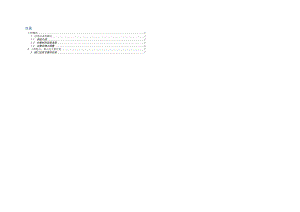

目录工程概况21 给排水系统概况31.1 系统介绍31.2 主要材料设备选型51.3 主要实物工程量62 工程特点、难点及主要对策73. 阀门及其它管件安装7工程概况 广州xx塔高610米，由一座高454米的主塔体和一个高156米的天线桅杆构成,见图2-1。其结构通过外部的钢斜柱、斜撑、环梁和内部的钢筋混凝土筒充分展现建筑造型。建成后将成为未来广州的一大标志性建筑。 图2-1 广州xx塔效果图1 给排水系统概况1.1 系统介绍本工程给排水系统主要包括给水、热水、雨水、污废水等系统，各系统介绍如表1.1-1所示.表1.1-1 系统介绍一览表系统系统描述给水系统由市政管网两路DN300的给水管网提供，系统在地下-10.0米设生活水池，-10.0米生活传输泵由设于147.2米生活中间水箱液位自动控制，147.2米生活传输泵由设于334.4米生活中间水箱液位自动控制，334.4米生活传输泵由设于438.4米生活高位水箱液位自动控制，也可由水泵房内手动按钮人工控制，以上每层各设生活传输泵两台，互为备用，依次轮换工作。-10米、147.2米、334.4米、438.4米生活变频加压泵组由压力传感器自动控制，也可由水泵房内手动按钮人工控制。热水系统从热泵控制室的水表后接至塔楼的餐厅及厨房。雨水系统454.00米雨水采用内排水重力排放方式，雨水经由雨水斗、雨水管、设在355.2米、168.0米的中间减压水箱减压后,经室外检查井收集排入室外雨水管网； 171.00米及以下屋面的雨水采用重力式直排水；-5.007.20米采用虹吸式和重力两种雨水系统，接至室外检查井。污废水系统污废水采用合流设计，并设专用通气立管，从地下室、各楼层排至室外市政第一个污废水井。系统图及设备布置+0.00 设2个检查井，接小区雨水管如图1.1-1、1.1-2、1.1-3所示：-10.00 100立方米不锈钢生活给水水池 2台1区生活给水变频泵（一用一备） 3台低区生活传输泵（二用一备） 1台低区生活给水气压罐+147.20 10立方米不锈钢生活给水水池 2台3区生活给水变频泵（一用一备） 2台中区生活传输泵（一用一备） 1台3区生活给水气压罐+168.00 设4个雨水减压箱+334.40 6立方米不锈钢生活给水水池 2台4区生活给水变频泵（一用一备） 2台高区生活传输泵（一用一备） 1台4区生活给水气压罐+355.20 设4个雨水减压箱 +438.40 10立方米不锈钢生活给水水池 2台6区生活给水变频泵（一用一备） 1台高区生活给水气压罐图1.1-1 生活给水系统设备布置图水箱水箱水箱水箱图1.1-2 生活给水系统图 图1.1-3 污废水排水系统图图1.1-4 重力雨水系统图1.2 主要材料设备选型表1.21 主要材料设备选型表序号管材类型图规格型号连接方式使用的部位备注1内外涂塑PE热镀锌钢管DN150DN200沟槽式卡箍连接室内雨水管、潜污泵排出管2HDPE双壁波纹管 DN300DN900承插连接室外排水DN200以上3HDPE管DN32DN200焊接卫生间同层排水管7.200标高层雨水排水管4钢丝网缠绕PE管DN80DN250热熔连接室外给水5不锈钢管DN15DN200DN100以下卡压或环压DN100以上卡箍连接室内给水小于1.6MPa采用SUS316薄壁不锈钢管，大于1.6MPa，采用SUS316厚壁不锈钢管6UPVC排水管DN200承插连接室外排水DN200以下7生活加压泵组给水系统含气压罐1个，加压泵2台，变频控制柜及管件阀门8不锈钢水箱100m310 m36 m3各设备层9立式水泵给排水系统1.3 主要实物工程量本工程的主要工程量如表1.31、1.32所示：表1.31 主要设备型号表设备编号设备名称安装位置流量（L/s）扬程(m)功率（kw）数量备注PP-01、021区生活给水变频泵地下二层生活泵房（-10.0m）2.9502.22一用一备TP-0103低区生活传输泵7.517022.03二用一备100m3不锈钢水箱1分两隔PP-03、043区生活给水变频泵+147.20m设备层3.7404.02一用一备TP-04、05中区生活传输泵7.320530.02一用一备10m3不锈钢水箱1PP-05、064区生活给水变频泵+334.4m 设备层0.9300.752一用一备TP-06、07高区生活转输泵6.413015.02一用一备6m3不锈钢水箱1PP-07、086区生活给水变频泵+438.4m 设备层1.54.31.12一用一备10m3不锈钢水箱1PV-01低区生活给水气压罐地下二层生活泵房 （-10m）1一用PV-023区生活给水气压罐+147.20m 设备层1一用PV-034区生活给水气压罐+334.40m 设备层1一用PV-04高区生活给水气压罐+438.40m 设备层1一用表1.32 主要工程实物量序号项目名称单位工程量序号项目名称单位工程量±0.00以下（排水）1内外涂塑（PE）热镀锌钢管m2510.77潜污泵、污水泵台862HDPE管m744.68阀门个1853离心浇铸铸铁管m11119自动刮油隔油器台24厚壁不锈钢管m4210不锈钢消能池个15清扫口、地漏个10511毛发收集器个166翼形钢套管个6312大、小便器套73±0.00以下（给水）1薄壁不锈钢水管m2512.57电热水器台62厚壁不锈钢水管m1788淋浴器个163热水包胶薄壁铜管m24.29生活给水变频泵组套14阀门个13510低区生活转输泵台35水龙头个7811翼形钢套管个116水表组套912自洁式不锈钢水箱个213紫外线灭菌器个1±0.00以上（排水）1B型法兰全承式柔性接口排水m4884.36雨水斗个1422HDPE排水管m2290.27大、小便器套4303内外涂塑PE热镀锌钢管m34838潜污泵台144钢套管个11769阀门个285清扫口个16310不锈钢地漏个239±0.00以上（给水）1薄壁不锈钢给水管M+633256.38生活转输泵台42厚壁不锈钢给水管m13059生活加压泵组套33热水包胶薄壁铜管m116.510不锈钢水箱个34钢套管个55411阀门个2995水龙头个20512套管个2216水表组套2713压力表个147即热式电热水器台1314紫外线灭菌器台3虹吸雨水工程1HDPE雨水管m21352虹吸雨水斗个91室外给排水工程1室外给水钢丝网缠绕PE管m1940.93HDPE双壁波纹管m1435.62雨水、污水井、水表、阀门井座2104UPVC管m172.72 工程特点、难点及主要对策本工程为超高层的综合性建筑，建筑面积较大，给排水标段的工程特点鲜明，主要表现在以下几个方面（表21）：表21 工程重点难点及主要对策一览表重点、难点解决措施具体方法防震要求高采取减震措施由于本工程属于超高层建筑，给排水立管安装工程量较大，噪音控制要求高，管道及设备安装的抗震减振要求高，安装时应采取减震措施，以保证系统的稳定性。管道安装采用柔性连接，设备安装设置隔震垫。预留孔洞成立预留预埋专业小组专业人员找出所有预埋预留点，并统一编号，在预留预埋图中标注清晰。同时与其他专业沟通，预留孔洞根据尺寸做好木盒子或钢套管，确定位置后预埋，并采用可靠的固定措施，防止其移位。在浇注混凝土过程中要有专人配合复核校对，看管预埋件，以免移位。发现问题及时沟通并修正。垂直运输困难提前协调，做好准备提前安排、组织设备的运输和运输路线，减少外用电梯压力；加强管道提前预制加工能力；预制好的半成品应分类堆放，有序进场，按施工先后顺序组织吊装；安排好设备和卫生洁具的运输。空间小，立体作业交叉施工多服从总包商的管理，与其他专业承包商做好沟通、协调1 进行机电管线空间布置上的协调，绘制出机电综合管线施工图，在综合图的基础上进行支吊架的协调；2在机电管线支吊架已充分协调的基础上，开始进行机电管线的施工，施工顺序的原则是：有压让无压、小管让大管、电管让水管、下层让上层；3具体本工程基本的施工次序：排水管道风管空调水水平管道电缆桥架消防管道其它机电管线；4水平区域的流水施工：各专业在不同的区域进行同时施工，以缩短工期，应保证一种管道施工完毕后给其它专业留有足够的作业面进行施工。安全防护困难采取安全防护措施本工程的落物影响面大，防护困难，同时施工过程中要进行大量临边作业，高空作业，且广州地区夏季常刮台风，不安全因素多，需编制防台风措施和高空安全防护措施。材料体量大管材种类多做好材料采购、运输保管，编制专项作业指导书，规范管道安装工艺由于该工程体量大，设备材料种类多，因此关于设备材料的采购、运输、保管，既要注意仓储量并妥善保管，保证经济效益，又要有效衔接施工节点，有利于施工；对管材种类多，施工工艺各有特色的情况，我公司将与各管材供应商的技术人员密切磋商，进行认真仔细的技术经济分析，采用连接可靠、满足业主功能及技术要求，又施工简便、经济价格适宜的施工工艺，同时在施工前编制图文并茂的专项作业指导书，对作业人员进行岗前培训、考核，规范各种管道的安装工艺，以保证管道安装的质量。3. 阀门及其它管件安装3.1 检查口或清扫口的安装立管应每隔一层设置一个检查口，在最底层和有卫生器具的最高层也应设置。在楼层转弯处设置立管检查口。立管检查口安装高度距地面1m，检查口位置和朝向便于检修，暗装立管在检查口处设检修门。在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上设置清扫口。污水横管的直线管段，按设计要求的距离设置检查口或清扫口。埋在地下或地板下的排水管道的检查口设在检查井内。地面清扫口的安装详见表3.1-1、3.12：表3.11 HDPE排水管道清扫口的安装节点图符号说明：1-HDPE清扫口2-面层3-楼板4-止水环5-水泥砂浆安装要求：污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；表3.12 铸铁排水管道清扫口的安装节点图示图符号说明安装要求1-清扫口盖2-清扫口身3-水泥砂浆4-面层5-楼板6-细石混凝土7-防水层污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm；3.2 透气管出屋面及外墙的安装：透气管出屋面及外墙的安装详见表3.21表3.21 透气管出屋面处安装安装节点图符号说明技术要求符号说明：1-透气帽2-铸铁管3-套管4-密封剂5-防水部分6-用于支撑的圆钢盘7-填缝材料1 排水通气管不得与风道或烟道连接。2 通气管应高出屋面300mm，必须大于最大积雪厚度。3 在通气管出口4m以内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。4 经常有人停留的平顶屋面上，通气管应高出屋面2m，并应根据防雷要求设置防雷装置5 屋顶有隔热层应从隔热板面算起。3.3 雨水斗安装雨水斗安装应与土建（屋面防水）做好严密配合，雨水斗边缘与屋面相连处应严密不漏，以虹吸式型雨水斗为例，选取了不锈钢天沟内、雨水斗在混凝土屋面天沟内两种方式，其安装详见表3.32（见下页）。表3.32 雨水斗安装雨水斗安装在不锈钢天沟内1 在屋面天沟上开孔2 雨水斗的斗体外缘与天沟衔接处实施满焊3 焊接完成后，安装雨水斗的其它部件雨水斗在混凝土屋面天沟内1 将已安装保护螺丝的雨水斗斗体预埋在设计位置的混凝土中。2 旋掉保护螺丝，将表面的灰尘清洗干净；安装上专用的配套螺杆；装上自粘密封胶圈；铺设柔性防水卷材。3 用螺帽将防水压环紧固在雨水斗斗体上。4 依次安装整流装置，导流罩。3.4 阀门安装1 阀门安装的程序：核对型号规格验检查质量、外观强度试验严密性试验2 阀门的强度及严密性试验：阀门安装前必须进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。对于安装在主干管上起切断作用的闭路阀门应逐个做强度及严密性试验。阀门的强度试验应符合设计及技术规范的要求，如无具体要求时，阀门的强度试验压力应为公称压力的1.5倍，严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于表3.41的规定：表3.41 阀门试验持续时间公称直径DN(mm)最短试验持续时间(s)严密性试验强度试验金属密封非金属密封501515156520030156025045060301803 一般主要阀门安装要点（表3.41）表3.41 阀门安装要点名称阀门示意图规格型号使用部位主要安装要求截止阀小于等DN32污废水、给水系统1、检查其种类、规格、型号及质量，阀杆不得弯曲，按规定对阀门进行强度（为公称压力的1.5倍）和严密性试验（出厂规定之压力）。2、选用的法兰盘的厚度、螺栓孔数、水线加工、有关直径等几何尺寸要符合管道工作压力的相应要求。3、水平管道上的阀门安装位置尽量保证手轮朝上或者倾斜45°或者水平安装，不得朝下安装。4、阀门法兰盘与钢管法兰盘相互平行，一般误差应小于2mm，法兰要垂直于管道中心线，选择适合介质参数的垫片置于两法兰盘的中心密合面上。5、连接法兰的螺栓、螺杆突出螺母长度不宜大于螺杆直径的1/2。螺栓同法兰配套，安装方向一致；法兰平面同管轴线垂直，偏差不得超标，并不得用扭螺栓的方法调整。6安装阀门时注意介质的流向，水流指示器、止回阀、减压阀及截止阀等阀门不允许反装。阀体上标示箭头，应与介质流动方向一致。7、螺纹式阀门，要保持螺纹完整，按介质不同涂以密封填料物，拧紧后螺纹要有3扣的预留量，以保证阀体不致拧变形或损坏。紧靠阀门的出口端装有活接，以便拆修。安装完毕后，把多余的填料清理干净。8过滤器：安装时要将清扫部位朝下，并要便于拆卸。9截止阀和止回阀安装时，必须注意阀体所标介质流动方向，止回阀还须注意安装适用位置。止回阀DN100、DN150给排水系统水泵房铜闸阀大于DN40给排水系统水泵房泄压阀DN150、DN100给排水系统水泵房缓闭止回阀DN50DN200生活泵组软密封闸阀DN80DN200给水系统中遥控浮球阀DN80DN200给水系统自动排气阀DN20水箱进水管Y型过滤器DN50DN200生活泵组中
