广东某轨道交通工程车站区间临时用电专项施工方案(附平面布置图).doc

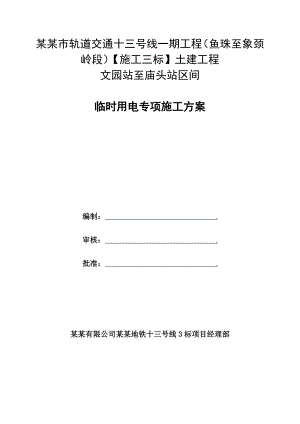

某某市轨道交通十三号线一期工程（鱼珠至象颈岭段）【施工三标】土建工程文园站至庙头站区间临时用电专项施工方案编制： .审核： .批准： .某某有限公司某某地铁十三号线3标项目经理部目录1 编制依据及原则11.1 编制依据11.1.1 JGJ46-2005施工现场临时用电安全技术规范11.1.2 建设工程施工现场临时用电安全技术指南11.1.3 低压配电设计规范11.1.4 某某地铁13号线3标招标图纸11.1.5 某某地铁13号线施工组织设计11.2 编制原则11.2.1 以优质、高效、安全、低耗为目标11.2.2 三级配电系统、TN-S系统、两级漏电保护11.2.3 经济、有效、可行的原则11.2.4 本用电方案应考虑盾构井施工和盾构区间施工有机结合的原则11.2.5 盾构地面设施供电及项目部供电原则11.2.6 盾构机供电原则12 工程简介22.1 工程概况22.2 主要用电负荷统计32.2.1 围护结构与始发井主体结构施工用电负荷统计32.2.2 盾构施工用电负荷统计52.3 变压器选择及选择原则52.3.1 围护结构及始发井施工变压器选择52.3.2 盾构施工变压器选择92.4 （鱼珠象颈岭）【施工三标】变压器布置52.5 施工现场电力接口位置简图53 配电系统设计53.1 设计配电线路及配电装置，选择导线和电器53.1.1 盾构井配电装置设计53.1.2 盾构机高压电缆线路53.1.3 每台盾构机后配套地面设备配电装置设计53.1.4 电缆及电器选择53.2 安装工艺与要求53.2.1 施工用电采用“三相五线制”TN-S系统53.2.2 电缆敷设及电箱工艺要求53.2.3 高压电缆的使用53.2.4 隧道内照明53.2.5 设计接地装置53.2.6 设计防雷装置53.3 确定防护措施53.3.1 外电线路防护53.3.2 电气设备防护54 安全用电措施和防火措施54.1 安全用电措施54.2 安全保障措施54.3 防火措施55 临时用电安全管理小组56 临时用电施工工序与验收程序57 应急预案58 附图30某某市轨道交通十三号线首期工程（鱼珠至象颈岭段）【施工三标】土建工程临时用电施工方案1 编制依据及原则1.1 编制依据1.1.1 JGJ46-2005施工现场临时用电安全技术规范1.1.2 建设工程施工现场临时用电安全技术指南1.1.3 低压配电设计规范1.1.4 某某地铁13号线3标招标图纸1.1.5 某某地铁13号线施工组织设计1.2 编制原则1.2.1 以优质、高效、安全、低耗为目标1.2.2 三级配电系统、TN-S系统、两级漏电保护1.2.3 经济、有效、可行的原则1.2.4 本用电方案应考虑盾构井施工和盾构区间施工有机结合的原则，做到互不影响且相互利用1.2.5 盾构地面设施供电及项目部供电原则盾构地面设施用电及项目部驻地供电采用由某某市轨道交通公司提供的10KV专线及10/0.4KV专变供电，10KV高压馈电柜以下及10/0.4KV专变压器以下引入施工现场电路布设由我部完成，并经过监理验收通过。电源中性点直接工作接地的低压电力系统，供电设计遵循原则：1）、采用TN-S接零保护系统，系统线路三相五线制供电，安装敷设PE保护线；2）、采用三级配电系统，总配电箱、配电箱、开关箱；3）、采用二级及二级以上的漏电保护系统。1.2.6 盾构机供电原则盾构施工用电由某某市轨道交通公司提供的专线供给，地面设置高压开关站，高压开关站具有过压过流保护的高压断路器，经二路各具有过压过流保护的高压断路器控制，10KV高压电引入地下给两台盾构机供电。2 工程简介2.1 工程概况某某市轨道交通十三号线首期工程（鱼珠至象颈岭段）【施工三标】土建工程由我项目部承建，施工内容为文园站庙头站区间（盾构隧道、联络通道、14#盾构井及中间风机房），区间左线长2152.975m，区间右线长2151.891m。具体情况参见下图：区间配备两台盾构机，首先从14#井下井，按先后顺序向庙头方向掘进直至到站，吊出后再次从14#井反向向文园方向掘进，直至到站。临电布置应考虑将盾构施工与其他现场施工有机结合起来，达到互不影响且能相互利用的功效。施工顺序为：围护结构-土方开挖-吊出井主体结构-区间-附属结构。现场勘察情况，文园站庙头站区间线路由文园站向东穿过双岗村密集民房区，沿107国道敷设，在远洋路路口开始进入广裕储运有限公司地块内。期间需穿越繁忙的黄埔东路、双岗村密集民房区、黄埔大桥、庙头综合市场及庙头商业街等大量建（构）筑物。盾构井在某某中纬钢材超市。根据前期施工策划，盾构井和附属工程施工期间需要2台500KVA箱式变压器，竖井施工完毕后，提供盾构施工设备使用，位置设在盾构始发场地西南角处，具体详情见临电附图。由于本始发井需2台盾构机同时始发，盾构始发后2台500KVA箱式变压器及2处10KV高压接口作为盾构施工使用，具体安装位置设在施工场地西北角。由于项目部用电仅为生活用电，总容量在100KVA以内，经过计算可以与施工现场公用2台500KVA变压器，可以满足需要，因此本项目总计布置两台500KVA变压器。2.2 主要用电负荷统计本项目施工按照施工工序及施工时间将用电设备分两个阶段。第一阶段：围护结构与始发井主体结构施工第二阶段：盾构与联络通道暗挖施工、附属结构施工施工用电负荷统计计算如下： 1、竖井施工1#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1冲击钻55KW52752水泵5.5KW4223钢筋切断机3KW134钢筋弯曲机3KW135电焊机21KW61266对焊机75KW1757电锯3KW138切割机3KW139空压机7.5KW17.510插入式振捣器1.1KW22.211现场值班、照明等3KW2612烧水器6KW16合 计531.72、竖井施工2#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1冲击钻55KW73852驻地照明及生活100合 计4853、盾构施工1#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1龙门吊11011102充电机2561303循环水泵221224污水泵5.515.55通风机11011106砂浆搅拌站441447冷却水塔3138隧道照明301309潜水泵31310砂浆斗1111111场地照明51512机加机具51513液压泵站5.515.5合 计494.54、盾构施工2#变压器负荷计算序号设备名称单位功率（KW）数量合计功率（KW）1龙门吊11011102充电机2561303循环水泵221224污水泵5.515.55通风机11011106冷却水塔3137隧道照明301308潜水泵3139砂浆斗1111110驻地照明及生活100合 计524.5根据表中负荷统计计算：在竖井围护结构及主体结构施工阶段1#变压器承担总功率为531.7KW；2#变压器承担总功率为485KW。在盾构施工阶段1#变压器承担总功率为494.5KW；2#变压器承担总功率为524.5KW。2.3 变压器选择及选择原则根据施工现场实际用电的特点，施工机具往往不能同时使用，也不可能同时满载运行，依据电力工程设计手册，所以考虑实际需要系数KC进行换算，取KC为0.6，机械效率取0.86，功率因素cos取0.85 1、1#变压器两阶段施工时用电负荷分别为531.7和494.5KW。考虑最大负荷，其用电设备的总容量为:S=KC×=0.6×=437(KVA) 2、2#变压器两阶段施工时用电负荷分别为485和524.5KW。考虑最大负荷，其用电设备的总容量为:考虑最大负荷，其用电设备的总容量为:S=KC×=0.6×=431(KVA)根据计算结果，1#变压器选择容量为500KVA的变压器，2#变压器选择容量为500KVA的变压器。因此设置2台500KVA变压器即可满足施工需求。2.4 变压器布置项目使用两台500KVA的变压器和2台2000KV高压开关站，均设在施工场地围挡内部西北角，北临黄埔东路。通过地埋方式引至施工围挡内，接至各用电设备。备用电源考虑一台200KW的发电机，在停电时作为照明和抢险用。2.5 施工现场电力接口位置简图施工现场电力接口位置简图（见附图）3 配电系统设计3.1 设计配电线路及配电装置，选择导线和电器由于施工现场窄小、路口多等不利因素的影响，各用电线路均采用电缆敷设，过路时采取穿管保护措施埋设，以确保车辆及人员的通行安全。配电设计兼顾竖井及盾构施工的公用性，即竖井配电设施以按盾构使用为原则进行设计。3.1.1 竖井配电装置设计3.1.1.1 第一阶段竖井施工1#变压器配电设计 1#变压器设置一级配电柜1个，4路回路4个二级分配箱，分别控制4个作业面设备。配电线路及配电装置设计：1）、第一回路：该回路主要供给2台冲击钻使用，总功率为110KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I1KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B1配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。2)、第二回路：该回路主要供给3台冲击钻（3×55KW）使用，总功率为165KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I2KC×=0.6×=198（A)根据计算结果选择YC3×70+2×35 mm2电缆，B2配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。3)、第三回路：该回路主要供给6台电焊机（21KW），总功率为126KW； I3KC×=0.6×=158(A)根据计算结果选择YC3×70+2×35 mm2电缆，B3配电箱均选用HR5-250/30隔离开关和DZ20L-250/4300漏电断路器。4)、第四回路：该回路主要设备包括1台对焊机（75KW）、2台振动棒（5.5KW）、1台电锯（2.2KW）、1台热水器（11KW）、1台钢筋切断机（3KW）、1台钢筋弯曲机（3KW）、1台空压机（7.5KW）、场地照明（6KW）等使用，总功率为118KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85I4KC×=0.6×=154(A)根据计算结果选择YC3×95+2×50 mm2电缆，B4配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。 三级开关箱设计及线路选择，依据一机一闸一漏保原则，按上述原理进行负荷计算按规范选用。3.1.1.2 第一阶段竖井施工2#变压器配电设计、 2#变压器设置一级配电柜1个，4路回路4个二级分配箱，分别控制4个作业面设备。配电线路及配电装置设计：1）、第一回路：该回路主要供给2台冲击钻使用，总功率为110KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I1KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B1配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。2)、第二回路：该回路主要供给3台冲击钻（3×55KW）使用，总功率为165KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I2KC×=0.6×=198（A)根据计算结果选择YC3×70+2×35 mm2电缆，B2配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。3)、第三回路：该回路主要供给2台冲击钻使用，总功率为110KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I1KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B1配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。4)、第四回路：该回路主要设备为驻地照明及生活（100KW）等使用，总功率为100KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85I4KC×=0.6×=125(A)根据计算结果选择YC3×70+2×35 mm2电缆，B4配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。 三级开关箱设计及线路选择，依据一机一闸一漏保原则，按上述原理进行负荷计算按规范选用。3.1.2 盾构机高压电缆线路高压电缆为10KV高压电缆，在地面上通过一个箱式高压开关柜的高压断路器引到位于盾构机台车上的变压器（容量为2000KVA）。延续高压电缆选用YJV22 3×70型电力电缆沿隧道悬挂敷设，电缆保护采用两端部铠带接地。3.1.3 第二阶段盾构施工1#变压器配电设计依据竖井施工时设计，盾构施工时配电系统基本不变，只是使用设备不同，进行复核。配电线路及配电装置设计：1）、第一回路：该回路主要供给45T龙门吊使用，总功率为110KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I1KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B1配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。2)、第二回路：该回路主要供给6台充电机（6×25KW）使用，总功率为150KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I2KC×=0.6×=187（A)根据计算结果选择YC3×70+2×35 mm2电缆，B2配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。3)、第三回路：该回路主要供给一台通风机（110KW），总功率为110KW； I3KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B3配电箱均选用HR5-250/30隔离开关和DZ20L-250/4300漏电断路器。4)、第四回路：该回路主要设备包括1台循环水泵（22KW）、1台污水泵(5KW)、1个冷却水塔（3KW）、1台潜水泵（3KW）、1台液压泵站（5.5KW）和隧道照明（30KW）以及砂浆搅拌站（44KW）、砂浆斗（11KW）、电焊机（25KW）、切割机（3KW）、机加工机具（10KW）、场地照明（5KW）等使用，总功率为83KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85I4KC×=0.6×=218(A)根据计算结果选择YC3×95+2×50 mm2电缆，B4配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。 三级开关箱设计及线路选择，依据一机一闸一漏保原则，按上述原理进行负荷计算按规范选用。3.1.4 第二阶段盾构施工2#变压器配电设计依据竖井施工时设计，盾构施工时配电系统基本不变，只是使用设备不同，进行复核。配电线路及配电装置设计：1）、第一回路：该回路主要供给45T龙门吊使用，总功率为110KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I1KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B1配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。2)、第二回路：该回路主要供给6台充电机（6×25KW）使用，总功率为150KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85 I2KC×=0.6×=187（A)根据计算结果选择YC3×70+2×35 mm2电缆，B2配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。3)、第三回路：该回路主要供给一台通风机（110KW），总功率为110KW； I3KC×=0.6×=137(A)根据计算结果选择YC3×70+2×35 mm2电缆，B3配电箱均选用HR5-250/30隔离开关和DZ20L-250/4300漏电断路器。4)、第四回路：该回路主要设备包括1台循环水泵（22KW）、1台污水泵(5KW)、1个冷却水塔（3KW）、1台潜水泵（3KW）、驻地照明及生活（100KW）等使用，总功率为131KW。取KC为0.6，机械效率取0.86，功率因素cos取0.85I4KC×=0.6×=164(A)根据计算结果选择YC3×70+2×35 mm2电缆，B4配电箱选用HR5-400/30隔离开关和DZ20L-400/4300漏电断路器。 三级开关箱设计及线路选择，依据一机一闸一漏保原则，按上述原理进行负荷计算按规范选用。3.2 安装工艺与要求3.2.1 施工用电采用“三相五线制”TN-S系统，如下图：3.2.2 电缆敷设及电箱工艺要求1、从箱式变压器到B级控制箱电缆采用集中暗埋敷设，电缆埋深为0.7米，并在电缆上下各均匀铺设不小于50mm厚的细砂，过路处穿钢管暗埋铺设；其他地方电缆采用沿墙绝缘子固定铺设。2、电力电缆在竖井处铺设时，分别在顶板和底板处用瓷瓶固定牢固，并穿PVC管保护，以防止电缆老化。3、从配电箱到分配电箱的馈送回路中，每一开关的载流量和短路电流要与各用电设备的容量相匹配；设备在受电前先检验漏电保护开关的动作是否灵敏。4、总控制柜采用XL0-21低压配电屏，专门搭建低压配电房，屋内操作台铺设绝缘胶垫，通道高度不小于3.5米，宽度不小于1.8米，并在配电屏上悬挂醒目的警示牌。5、配电箱的门与箱体之间用软的金属编织线连接牢固，且配电箱所用铁板厚度不小于1.5mm，配电箱应远离消防井、垃圾堆及水井，且周围不得堆放杂物。6、配电箱、开关箱的进线和出线均在下方，左进右出，严禁与金属和强腐蚀性介质接触。7、配电箱、开关箱应装设端正、牢固、移动式配电箱应装设在牢固的支架上。8、配电箱、开关箱内的各种电气设备必须紧固定在电器安装板上，不得歪斜松动。9、配电箱、开关箱内工作零线应通过接线端子板连接，并应与保护零线接线端子分设；配电箱、开关箱内应采用绝缘导线，接头不得松动，不得有外露带部分，配电箱、开关箱必须防雨、防尘。10、配电箱内的电器必须完好，不得有破损电器或不合格电器。11、室内配线必须使用绝缘导线，距离地面不小于2.5米，所用导线截面应根据负荷计算确定，但铜芯线不小于1.5mm²。12、电气设备的带电体连接要牢固且不得外露；所有正常不带电的金属外壳都应牢固进行接地。13、控制箱的位置要保证操作人员能顺利进出且操作方便。14、所有电气设备及电缆要保障与地面、建筑物、树木、管道及电力通信电缆保持安全距离。3.2.3 高压电缆的使用1、在地面采用暗埋敷设，电缆埋深不小于0.7米，并在电缆上下各均匀铺设不小于50mm厚的细砂，过路处穿钢管暗埋铺设；2、在隧道内采用沿隧道壁用支架固定，固定支架应有足够的机械强度和防腐蚀性能，支架安装要牢固；3、制作高压电缆终端或中间接头时，应由经过培训的熟练工艺人员进行，并应严格遵守制作工艺规程；4、高压电缆必须经过耐压试验才能投入运行；5、用电瓶车倒放高压电缆时，必须对高压停电并将电缆充分放电后才能进行，并由专人统一指挥。 6、高压电缆下井，应选在盾构井角落处不易碰触到的地方，在盾构井端墙或者侧墙上安装电缆支架，支架上设置电缆卡槽，高压电缆和卡槽之间垫5mm厚硬质塑料绝缘保护层，上紧卡槽，卡紧电缆。电缆不能因为自重向下窜动，引起电缆破皮等现象。7、高压电缆进入隧道应捋顺走向，并贴紧隧道内壁延伸，防止电瓶车出入挂到电缆引起事故。3.2.4 隧道内照明1、隧道内照明共用380V动力电源；2、隧道内照明线用3根35 mm²、1根25mm²和 1根16mm²的单芯橡皮绝缘电缆沿隧道壁铺设，电缆每隔10m用铁横担和绝缘瓷瓶固定在隧道壁，电缆线间距离为15cm，距走行面高度为3米；3、照明系统应使三相负荷平衡，其中每一单相回路上，灯具和插座数量不应超过25个，负荷电流不应超过15A；4、 隧道内每30m设置一个应急灯，与隧道照明线路连接，自动充电，并由专人每天巡视检查其完好状况，以便在突然停电时疏散人员使用。3.2.5 设计接地装置1、电器设备的金属外壳必须与专用保护零线连接，专用保护零线应由工作接地、配电室零线或第一级漏电保护器电源侧的零线引出；2、保护零线不得装设开关或熔断器；保护零线应单独设置，不作它用；重复接地线应与保护零线相连接；3、保护零线使用铜线不少于10mm²，铝线不少于16mm²，与电气设备相连的保护零线可用不少于2.5mm²绝缘多股铜线；4、保护零线统一标志为绿/黄双色线，在任何情况下不准使用绿/黄双色线作负荷线；5、电力变压器和发电机的工作接地电阻值不得大于4欧姆；6、接地体采用63×4镀锌角钢制作，每根角钢埋深2米，并用60×4的镀锌扁钢焊接为一体，要求接地电阻小于4欧姆。如下图：7、隧道内每一面动力箱都要做重复接地，箱体利用管片螺栓与大地连接，重复接地电阻值不大于10欧姆；8、不得用铝导体做接地体或地下接地线，垂直接地体不宜采用螺纹钢；9、垂直接地体应采用长度为2m的镀锌角钢，露出地面15cm，接地线与垂直接地体连接采用焊接或螺栓连接，禁止采用绑扎的方法。3.2.6 设计防雷装置施工场地内必须按以下要求设置防雷装置：1、施工现场高度超过20米的设备如龙门吊必须安装避雷装置。2、避雷针保护范围按60°遮护角防护。3、龙门吊的四个角均装设长度为12m的避雷针，避雷针用16圆钢端部磨尖。4、龙门吊的防雷接地与龙门吊上电气设备的重复接地共用同一接地体，接地体采用63×4镀锌角钢制作，每根角钢埋深2米，并用60×4的镀锌扁钢焊接为一体，接地电阻值不得大于30欧姆。3.3 确定防护措施3.3.1 外电线路防护1、不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物等。2、脚手架、机具周边与外电架空线路的边线之间的最小安全操作距离必须符合以下规定：外电线路电压（KV）1KV以下110KV35110KV154220KV330500KV最小安全操作距离(m)4681015注：上、下脚手架的斜道严禁搭设在有外电线路的一侧。 3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合以下规定：外电线路电压等级（KV）1KV110KV35KV最小垂直距离(m)6.07.07.04、起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏钭时与架空线路边线的最小安全距离应符合以下表规定：电压(KVA) 全距离(m)1KV10KV35KV110KV220KV330KV500KV沿垂直方向1.53.04.05.06.07.08.5沿水平方向1.52.03.54.06.07.08.55、当施工现场不能满足与外电线路或外电设备的最小安全距离时，应使用绝缘性材料搭设遮拦、围栏、保护网等，并在适当部位悬挂醒目的警告标示牌。6、防护设施应坚固、稳定，与外电线路之间的安全距离应符合下表规定：外电线路电压等级（KV）<1KV35KV110KV220KV330KV500KV最小垂直距离1.7m2.0m2.5m4.0m5.0m6.0m7、当采取防护措施也无法实现时，必须与有关部门协商，采取停电、迁移外电线路或改变工程位置等措施，否则不得施工。8、施工现场开挖沟槽的边缘与埋地外电缆沟槽边缘之间的距离不得小于0.5m。9、 在外电架空线路附近开挖沟槽时，必须防止外电架空线路的电杆倾斜、悬倒，或会同有关部门采取加固措施。10、在有静电的施工现场内，集聚在机械设备上的静电，应采取接地泄漏措施。3.3.2 电气设备防护1、电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置，其防护等级必须与环境条件相适应。2、电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。4 安全用电措施和防火措施4.1 安全用电措施1、凡进入本工程施工的各用电单位，必须服从项目经理部统一管理和要求，按规定安装各种配电箱（柜）、配电线路、计费装置、各种开关和电器保护装置，由项目经理部提供电源接驳点，做到安全用电。凡不按要求安装接线、存在安全隐患的用电单位，项目经理部将责令其整改。2、按施工现场安全用电技术规范的要求，对各类用电人员进行安全用电知识教育，使其掌握安全用电知识和安全用电操作规程。3、施工现场的电工必须持证上岗，负责本工程施工用电的安装、拆除与维护，并建立拆除和维护记录。同时做好施工用电的安全管理工作，保证施工及生活用电正常，坚决制止违章用电和个人乱拉乱接的现象，对现场施工用电进行经常性的安全检查、监督管理，发现事故隐患及时整改，并做好巡查记录。4、电气设备应经验收合格后方能使用。对电气设备（电源箱、电焊机、移动式及手持式电气设备）应加强管理、维修、保养。5、注意维持施工用电线路三相负荷平衡，禁止一切因擅自接线而破坏三相负载平衡的行为。6、施工现场采用TN-S系统接零保护，用多股铜芯绿黄双色塑料绝缘电线作保护零线，保护零线与工作零线分开单独敷设。7、保护零线至少在总配电柜、配电线路中间和末端设有三处重复接地，重复接地电阻不大于10，工作接地电阻不大于4。8、保护零线的截面应不小于工作零线的截面，同时必须满足机械强度要求。 9、施工现场的所有用电人员在用电过程中，应负责保护用电设备的负荷线、保护零线、漏电保护器、各类配电箱及有关安全防护装置。10、施工现场的总配电柜、分配电箱和开关箱配置三级漏电保护器，并保证前后级参数相匹配。开关箱内漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间不大于0.1s，潮湿和有腐蚀介质场所的漏电保护器，其额定漏电动作电流不大于15mA，其额定漏电动作时间不大于0.1s。11、漏电保护器的使用接线应与基本保护系统相适应、相配合。12、期对配电箱漏电保护器检验，采用按钮实验或仪表检测，发现漏电保护器动作不灵敏或不动作，及时更换。13、施工现场采用了TN-S系统和漏电保护装置后，在必要的设备上需加联锁，控制保护装置，以保证发生漏电、误操作、机械控制失灵时，能自动断电。14、现场配线采用铜芯、橡套软电缆，根据现场实际情况，采取沿围挡或埋地，埋地敷设深度不小于0.6m，并在电缆上下均匀铺设50mm厚的细砂，然后覆盖硬质保护层。沿地下雨水管线铺设电缆时，采用防水型电缆。15、电焊机应设置在防雨和通风良好的地方，焊接现场不准堆放易燃易爆物品，交流弧焊机的一次侧电源线长度不大于5米，一次线接线处必须设置防护罩，二次线应采用Y11型橡皮保护套铜芯多股电缆，电缆长度不得大于30米。16、现场、办公室、宿舍区照明采用220伏电压供电并单独设单向漏电保护器、开启式灯具，其安装高度不低于3m（室内2.5m）并有防雨措施，金属部分接零保护，确保用电安全。4.2 安全保障措施1、建立健全电气安全管理岗位规章制度。建立线路及设备管理、巡视检查、手持电动工具等管理制度和设备操作规程。2、建立健全电气安全资料。主要包括供电系统图、供电线路分布图、临时用电方案，设备检测、验收、维修记录。3、对从事电工作业的人员进行安全技术培训考核、取证、定期复审、持证上岗，严禁无证人员进行电工作业。4、电气设备必须有出厂合格证，严禁不合格设备进入工地。5、电气设备及线路的绝缘等级必须与所用的电压等级相符合，电缆及电气设备的相间及对地绝缘电阻必须符合要求。6、必须加强电气设备、线路的定期维护检测，开展电气安全检查，坚持每日巡检、周抽检、月考评，及时消除事故隐患。7、对达不到用电安全距离要求的设备，必须采取防护措施，增设屏蔽、遮拦、围栏或保护网，并悬挂醒目的警告标识牌。8、 对电工安全用具定期进行预防性耐压试验和泄漏电流试验。9、施工场地用电，由电工统一负责管理，任何人不得私拉乱接。10、实行严格的停、送电联系制度及监护制度。要求高空作业和带电作业时必须派专人监护。11、 严格实行“一机一闸”，每一开关的载流量和短路电流要与各用电设备的容量相匹配；设备在受电前先检验漏电保护开关的动作是否灵敏。12、所有配电箱均应对其编号，并标明其名称、用途，绘制电路图。13、所有配电箱，开关箱在使用过程中必须按照下述操作顺序：、送电操作顺序：总配电箱分配电箱开关箱；、停电操作顺序：开关箱分配电箱总配电箱。14、施工现场停止作业1小时以上的，将动力开关箱断电上锁。15、配电箱、开关箱内不得放置任何杂物，并应保护整洁。16、电气设备的温升不允许超过极限温升。17、电气装置掉闸时，应查明原因，排除故障后再合闸，不得强行合闸。18、漏电失火时，应先切断电源，用四氯化碳或干粉灭火器灭火，禁止用水或其他液体灭火器泼浇。19、发生人身触电时，应立即切断电源，然后用人工呼吸法作紧急救治，但在未切断电源之前，禁止与触电者接触，以免再发生触电。4.3 防火措施1、电器位置应尽量避开易燃易爆物品，并采取相应可靠的防火措施。2、按防火要求设计和选用电气产品，严禁电器设备超负荷使用。3、保证导线之间的安全距离，导线接头良好，接线处压接牢固。4、经常检查变压器、电动机等运行设备，防止设备过热造成火灾。5、电热设备、照明灯具与易燃物间应保持安全距离。6、提高电气安装水平，改善运行条件，降低设备运行温度。7、制订防火制度并认真执行，在电气装置相对集中的场所，应配置绝缘灭火器材。8、在施工现场的电工应负责每月一次对接地电阻的测试，其电阻值应符合规范要求，如发现电阻值的异常变动，应及时查明原因，采取措施、恢复各类接地作用和功能。9、750W以上大功率照明灯具应用支架支撑，照明灯具下方不得堆放可燃物品，其垂直距离必须距可燃构件和可燃物水平间距50cm以上，电源引入线应有隔热防护措施。10、电气设备着火，应立即切断电源，并用黄砂或干粉灭火器灭火，严禁用水灭火。5 临时用电安全管理小组组 长：刘双武 副组长：郭志军组 员：王永喜 罗亚峰 李英奇 刘世院 张德海 王俊发 谢维胜（专业电工） 本工程建立以项目经理领导、由电气技术人员负责，组织安全员和专业电工参加的安全用电管理小组。电器技术人员及专业电工必须持证上岗。主要负责施工现场临时用电的安全管理。并由安全用电管理小组组成检查小组，每月不定期的对施工现场用电进行检查。若检查中发现用电安全隐患，必须及时进行整改。组织机构图：项目经理：潘兴良项目总工：王永喜常务副经理：刘双武项目副经理：郭志军设备部：祁光明综合办：张德海物资部：王俊发安质部：李英奇工程技术部：刘世院综合班组6 临时用电施工工序与验收程序在开工前，电气技术负责人会同施工技术人员对现场进行实际勘测后，按照本工程的施工组织设计及国家有关规定进行临时用电施工组织设计的编制，经公司安质部审核，公司总工批准后，由电气专业人员，按临时用电施工组织设计和安全用电技术交底要求实施临时用电的安装及拆除工作。临时用电工程安装完成后，应由编制、审核、批准部门及使用单位共同验收，合格后方可投入使用。7 应急预案 针对本工程在施工过程中可能遇到的用电安全问题，特制定在人身触电、触电引起的火灾、突然停电及雨季施工用电等方面的应急预案。人身触电、火灾、停电及雨季施工应急预案工程名称某某市轨道交通十三号线一期工程（鱼珠至象颈岭段）【施工三标】土建工程项目部经理部责任人刘双武编制人祁光明审核人王永喜审批人刘双武日 期2013.4.26一、目 的为了防止施工现场临时用电的触电,电击伤及由电击引起火灾等事故的发生，完善应急救援工作机制，提高在发生触电或因用电引起火灾等事故时快速反应能力，防止衍生事故，迅速有序地开展事故的应急抢救工作，将事故损失减少到最低限度，制定本应急救援预案。二、组织机构及职责项目部成立应急响应指挥小组，负责指挥及协调工作。组 长：刘双武副组长：王永喜 郭志军 罗亚锋 成 员：张德海 王俊发 李英奇 刘世院 祁光明 谢维盛 具体分工如下：1、刘双武负责组织现场救援、抢救伤员防止事故扩大。2、王永喜、罗亚锋、郭志军负责组织人员疏导、维护现场秩序，做出事故初评，提取第一手资料，为事故分析做好准备。 3、李英奇、刘世院、祁光明负责立即组织同医院、公安、消防救援部门的联系，说明详细事故地点、事故情况，并派人到路口接应。
