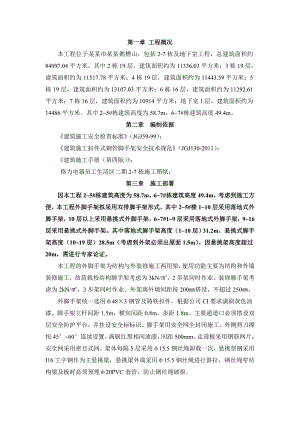

    广东某高层住宅楼外悬挑式脚手架施工方案(附示意图、计算书).doc

    第一章 工程概况本工程位于某某市某某鹅槽山,包括2-7栋及地下室工程,总建筑面积约84097.04平方米。其中2栋19层,建筑面积约为11336.03平方米;3栋19层,建筑面积约为11517.78平方米;4栋19层,建筑面积约为11443.59平方米;5栋19层,建筑面积约为13107.03平方米;6栋16层,建筑面积约为11292.61平方米;7栋16层,建筑面积约为10914平方米;地下室1层,建筑面积约为14486平方米。其中25#栋建筑高度为58.7m,67#栋建筑高度49.4m。第二章 编制依据建筑施工安全检查标准(JGJ59-99);建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011);建筑施工手册(第四版);格力电器员工生活区二期2-7栋施工图纸;第三章 施工部署因本工程25#栋建筑高度为58.7m,67#栋建筑高度49.4m,考虑到施工方便,本工程外脚手架拟采用双排脚手架形式,其中25#楼110层采用落地式外脚手架,10层以上采用悬挑式外脚手架,67#19层采用落地式外脚手架,916层采用悬挑式外脚手架。其中落地式脚手架高度(110层)31.2m,悬挑式脚手架高度(1019层)28.5m(考虑到外架必须出屋面1.5m)。因悬挑架高度超过20m,需进行专家论证。本工程的外脚手架为结构与外装修施工两用架,使用功能主要为结构和外墙装修施工,故荷载按结构脚手架考虑为3kN/,2步架同时作业。装修脚手架考虑为2kN/,3步架同时作业。外架离外墙间距按200搭设,不超过250。外脚手架统一选用48×3钢管及铸铁扣件,根据公司CI要求满刷黄色油漆。脚手架立杆间距1.5m,横向间距0.8m,步距1.8m。主要通道口必须搭设双层安全防护平台,并挂设安全标标识。脚手架用安全网全封闭施工。外侧剪刀撑按45°60°连续设置,满刷红黑相间油漆,间距500mm。走道板采用钢筋网片,安全网采用密目式网。架体每隔5层采用15.5钢丝绳卸载一次,悬挑型钢采用I16工字钢作为主悬挑梁,悬挑梁外端采用15.5钢丝绳进行斜拉,钢丝绳穿结构梁及板时必须预埋20PVC套管,防止钢丝绳破损。连墙形式采用刚性连墙,连墙杆件每层设置,以“两步三跨转角点”为原则,间距不超过4.5米。预埋钢吊环采用20钢筋(圆钢)制作,不得采用冷拉钢筋和残旧钢筋。 第四章 施工准备1、外脚手架采用全钢管脚手架。架体钢管统一选用48×3.5钢管,严禁与50×3.0钢管混用。用于立杆、大横杆、剪刀撑和斜杆的钢管长度为46m(这样的长度一般重25kg以内,适合人工操作)。用于小横杆的钢管长度为1.3m,以适应脚手架宽的需要。钢管使用前必须经检查无严重锈蚀,无弯曲变形,且使用前必须刷防锈漆(立杆、大横杆、小横杆和连墙件为均刷橘黄色油漆),用于搭设剪刀撑的钢管必须刷黄、黑相间的油漆(黄、黑油漆间距为30cm)。2、扣件必须采用标准扣件,新、旧扣件必须经检查无脆裂、变形和滑丝,方可使用。3、防护使用的水平安全网、立面密目网,必须具有“产品合格证”、“特种劳动防护用品生产许可证”,并经法定检测单位检测合格,立面安全网采用防尘、隔噪密目安全网(1800×6000mm),水平安全网采用3000×6000mm的兜网。4、操作层水平封闭可采用木脚手板、钢筋网片脚手板、竹串片脚手板。采用钢筋网片脚手板时,钢筋直径不小于68,钢筋间隙不大于40mm,两端及中间横向加焊固定,两端使用1014号镀锌铁丝捆紧在脚手架横杆上;采用竹串片脚手板时,毛竹竹片宽度不小于40mm,穿钉牢固,无残缺竹片,且竹串片必须在两端和中间均与钢管水平杆绑扎固定。5、挡脚板必须采用20cm宽的胶合板,且必须刷黄、黑相间的油漆(黄、黑油漆间距为30cm),且每步都应设置挡脚板。第五章 脚手架的搭设第一节 搭设顺序悬挑钢管脚手架的搭设顺序:设置悬挑桁架摆放扫地杆逐根树立立杆并随即与扫地杆扣紧装扫地小横杆并与立杆或扫地杆扣紧安第一步大横杆与各立杆扣紧安第一步小横杆安装斜拉杆(用于临时保持架体稳定)安第二步大横杆安第二步小横杆第三、四步大横杆和小横杆连墙杆接立杆加设剪刀撑铺脚手板。第二节 搭设布置一、悬挑外脚手架搭设1、采用工字钢悬挑,一端支撑在楼面上与预埋钢筋焊接,另一端通过钢丝绳吊拉承载,其间距同内立杆间距相对应,即1.5m。立杆与水平杆用扣件旋紧,并用15.5D型钢丝绳将其上挂在20预埋吊环上(吊环制作安装图示如下),将脚手架荷载传递给建筑结构,同时在起搭层用钢管斜撑至第二个步距的大横杆上用扣件扣紧,使之成为上挂下撑的悬挑吊拉式脚手架。 2、在悬挑层楼面浇筑砼之前,预埋20钢筋锚环,锚环与底板钢筋焊接(见下图中锚环与压杆制作安装图),混凝土浇注完毕达到设计强度后,即在锚环上焊接压杆将工字钢焊牢作挑架,在斜拉钢丝绳拉杆未受力前,工字钢挑梁下部用脚手架或斜撑杆顶紧,避免直接由工字钢挑梁锚环和压杆悬挑受力,待钢丝绳安装完毕并能承受工字钢拉力后方可松下斜撑杆。钢丝绳的连接紧固方法见下图中钢丝绳紧固示意图。悬挑工字钢放置在楼面上不少于2.0m。工字钢于楼面锚环之间打入木楔防止工字钢滑移,如下工字钢制作安装图所示:800 如果楼面外伸部分为悬挑板,则在板内结构梁支撑处设100*100*15mm垫铁块将工字钢受力转移至结构梁处,如下图所示:8003、起搭立杆时,应每隔5跨设置一根抛撑临时固定,直至连墙杆安装稳定后再拆除,每搭完一步脚手架后应校正步距、跨距、排距及立杆垂直度。4、上下层悬挑钢梁的搭设衔接工艺a、下层架体施工高度为高出计划悬挑层一个防护,即1.5m,主要是悬挑工字钢施工过程中与下层架体存在冲突时便于调整,同时也便于上层架体的搭设。b、计划悬挑层结构施工完后,即砼浇筑完,便停止上部结构施工(由于防护只高出结构层1.5m),待混凝土3天强度时,便开始悬挑工字钢的施工。c、考虑到上层悬挑工字钢在架体搭设前无法进行卸荷。因此,悬挑工字钢施工前在下层架体上搭设一道平结构层楼面的大横杆,主要用于支撑上层悬挑工字钢。d、由于在上层悬挑工字钢层无卸荷,其受力主要为座环和下层架体的支撑,因此,架体搭设高度为2步,待上层结构施工完,混凝土强度达到卸荷要求后,对悬挑工字钢进行卸荷后方往上搭设。二、外脚手架的构造要求1、基本要求外脚手架平桥内侧离外墙或楼面边按200mm考虑搭设,但不超过250mm,标准平桥宽800mm。立杆纵向间距1.5m,其中平桥层间步距1.8m,外侧每步之间设2道水平横杆,间距600mm。脚手架平桥设3条水平钢管,作业层面铺设一层脚手板,在外侧立面全长全高连续设置剪刀撑。脚手架架体离地面20cm以内必须设置扫地杆,起步应整体配合搭设。2、钢管立杆构造要求a.立柱接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。b.立柱采用对接扣件连接时对接扣件应交错布置,两个相邻立柱接头不能设在同一步距内,且两相邻立柱接头在高度方向错开的距离不应小于500mm,各接头中心距主节点的距离不应大于步距的1/3。c.立柱采用搭接方式连接时,接长应不少于三个扣件连接固定,立柱的搭接长度不应小于1m,端部扣件盖板的边缘至杆端距离不应小于100mm。d.立柱顶端应高出女儿墙上皮1.0m,高出建筑物檐口上皮1.5m。e.脚手架底座上必须设置纵、横向扫地杆,纵向扫地杆应采用直角扣件固定在距底座下皮不大于200mm处的立柱上,横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立柱上,当立杆基础不在同一高度上时,必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m,靠边坡上方的立杆轴线到边坡的距离不应小于500mm。f.开始搭设立杆时,应每隔6跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。g.当搭至有连墙件的构造层时,搭设完该处的立杆、纵横向水平杆后应立即设置连墙件。3、钢管水平杆构造要求a.纵向水平杆设于横向水平杆之上,固定在立杆的内侧,并采用直角扣件与立杆扣紧,横向水平杆与立杆的连接扣件一定要牢固,以防滑脱。b.纵向水平杆一般采用对接扣件连接,也可采用搭接。相邻纵向水平杆对接接头应交错布置,不应设在同步、同跨内,相邻接头水平距离不应小于500mm,并应避免设在纵向水平杆的跨中;搭接接头长度不应小于1m,并应等距设置不少于3个旋转扣件固定,端部扣件盖板边缘至杆端的距离不应小于100mm。c.纵向水平杆的长度一般不宜小于3跨,并不小于6m。d.每一主节点处必须设置一根横向水平杆,并采用直角扣件扣紧在纵向水平杆上,该杆轴线偏离主节点的距离不应大于150mm。4、连墙件构造要求本工程采用钢管和扣件组合的连墙件,连墙件的连墙杆采用48×3.5mm钢管,主要使用如下3种方法:、抱柱法:此方法用于本工程后期装修阶段拆架前对连墙杆件的拆除修补时使用。在外墙大面装修完毕后,对细部进行修补处理,在拆除预埋连墙杆件前先对架体进行抱柱法刚性连结,具体做法如下图(连接方法一)。、预埋短钢管连结法:此方法主要用本工程阳台及窗台位置,对后期装修施工无影响。消除外墙装修施工过程中修补控制不利而导致的漏、渗水隐患。具体做法如下图(连接方法二):5、剪刀撑的设置要求a.每道剪刀撑的净距不应大于15m。b.每道剪刀撑跨越立柱的根数宜在5-7根之间。每道剪刀撑宽度不应小于4跨,且不小于6m,斜杆与地面的倾角宜在45°60°之间。c. 剪刀撑斜杆的接长宜采用搭接方式,接长应不少于三个旋转扣件连接固定,搭接长度不应小于1m,端部扣件盖板的边缘至杆端距离不应小于100mm。d. 剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上,旋转扣件中心线距主节点的距离不应大于150mm。e.剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。6、架体上开洞的构造要求施工运输机械要求在架体上开洞作为出入口,不允许断开钢管立杆,并要求加设斜杆及设置横向支撑予以加强。a.洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线距中心节点距离不应大于150mm。b.洞口两侧增设的横向支撑应伸出增设的斜杆端部,增设的短斜杆端部应用双扣件扣死。7、栏杆设置要求a.作业层、斜道均应在外立杆的内侧搭设栏杆。b.上栏杆上皮高度应为1.2m。c.中栏杆应居中设置。8、斜道悬挑架部分为10层以上,无须设斜道,施工人员上下使用施工电梯。9、安全防护设施设置要求a.在脚手架外侧满挂密目安全立网,用安全绳(呢绒绳)逐个穿过绳孔绑到脚手架外侧的钢管内侧上,立网挂设必须张紧、严密。b.水平兜网,每隔一层设置一道层间网,在操作层设置随层网,水平网应采用平网,并作到外高内低,内侧与建筑物的距离不得大于10cm。c. 脚手架上应按消防要求的规定设置足够的消防器材,消防器材应定期进行检查、更换。d. 作业层脚手板与建筑物之间的空隙大于15cm时应作全封闭,防止人员和物料坠落。11、悬挑脚手架转角部位构造转角处必须保证有四根立杆,每根立杆都必须由工字钢受力,如下图(转角处工字钢及立杆布置图)中所示,在斜角位置使用一条由正45º方向挑出的工字钢为挑梁,选择合适的长度的工字钢,一端焊接固定于斜工字钢梁上,一端焊接固定于相邻水平工字钢梁上,内外各水平布置一条,其宽度同架体宽。其余水平钢梁1.5m一道,同架体立杆间距。12、安全防护安全网:脚手架外侧满挂密目式阻燃塑料安全网,立网拉挂要平整顺直。顺桥架走向每网孔都必须绑扎,四角要垂直,每搭设完成一层桥架,安全网必须满挂,桥架严禁超载。挡脚板:平桥步距中间设置两条钢管护拦杆,桥面设高为20 cm的黄黑彩色挡脚板。 12、封闭措施脚手架内侧离建筑物墙边250mm,凡离墙超过150mm应要做空隙封挡措施。具体封闭如下:外架底层满铺模板做硬性全封闭。每隔一层用兜网将外架与建筑物之间满封闭一次。每隔五层满铺模板或钢板网+安全网做一次硬性全封闭13、施工电梯卸料平台 施工电梯卸料平台采用扣件式钢管架体,在每层楼面相平位置设卸料平台一道,立杆间距顺走道方向为1.0米,水平杆步距1.8米,电梯卸料平台垂直走道方向立杆间距1.5m,5层一卸荷。具体搭设如下图:14、 吊料平台搭设本工程吊料平台拟采用I16工字钢搭设,另详吊料平台专项方案。平台外侧设1.20 m高护栏加竹胶合板密封,在侧面处加设挡脚板,并悬挂限载标识牌。15、检查验收措施a、架体搭设完10m后,不超过三层,组织一次验收。b、验收由项目技术负责人组织,木工班长、外架班长、安全员参与,遵照方案进行验收,重点控制连墙杆、扣件紧固、转角立杆、走道板、进行检查验收。c、验收不符合要求,立即下发整改通知进行整改,如规范强制规定或方案强制条文要求,必须按要求执行。如未按时整改,立即停止下道工序的施工,整改完后在往上搭设至满足现场施工要求。d、项目验收合格后报监理单位进行验收,并及时完成监理公司要求的整改工作。16、外架监测 在外架上每隔五层焊接ø20圆钢作为监测点,架体水平位移不得超过20mm,沉降量不得超过15mm,监测采用水准仪+经纬仪测量。监测点大样如下:三、搭设注意事项a. 在外脚手架搭设过程中,必须严格按规定的构造方案和尺寸进行搭设,并及时与结构拉结或采用临时支顶,确保搭设过程的安全。b. 脚手架里、外两排立杆搭设均要竖直,相邻两立杆的接头上下应错开50cm,并不得在同一步距内,搭设第一节立杆时应选用长短不一的钢管。c. 搭设过程中应随时校正杆件垂直度和水平偏差,避免偏差过大。d. 小横杆的搭设应与大横杆垂直,小横杆两端应伸出大横杆外10cm以上。e. 连接大横杆的对接扣件,开口应朝架子内侧,螺栓向上,十字形扣件不得使开口朝下,螺栓应适度拧紧。f. 剪刀撑从底到顶连续布置,两端的扣件距邻近连接点不能大于20cm。g. 应随架体搭设进度,及时跟进做好安全网、脚手板等安全防护设施的张挂和钉制。第三节 脚手架的拆除一、施工技术准备认真编制外架拆除方案,并保证其正确的实施与落实,拆除前做好外架拆除的安全、技术交底工作,形成书面资料存档备查。合理安排外墙相关工序,根据现场实际情况考虑井架拆除时间。避免因工序安排不合理造成工期影响,增加项目成本。二、作业条件的准备对工人进行必要的技术、安全交底,教育工人树立“质量第一,安全第一”的正思想;遵守有关施工和安全的技术法规和操作规程。拆除前应全面检查脚手架的扣件的连接,连墙杆、支撑体系、卸载装置等是否完好。做好工作面准备检查道路、垂直和水平运输是否畅通,脚手架和脚手板是否安全,操作场所是否清理干净,外架防护是否完好等。清除脚手架上的杂物及地面障碍物。三、拆除顺序及方法当某层外墙施工并经验收完成后,开始拆除,须避免安全隐患的发生。必须严格遵守拆除顺序,由上而下,逐层进行,先装者后拆,后装者先拆,首先要机电人员拆除外架上的电气设备,外架拆除时应先依次拆除安全网、栏杆、脚手板、剪刀撑,而后依次拆除小横杆、大横杆、立杆、附墙杆、卸载钢丝绳。连墙杆必须随脚手架逐层拆除,严禁将连墙杆整层或数层拆除后再拆除脚手架,分段拆除高差不应大于2步,如高差大于2步,应增设连墙杆加固。在拆除作业中,应在其他杆件拆到连墙杆高度时,最后拆除连墙杆。最后一道连墙杆拆除前,应先设置抛撑后,再拆除连墙杆,以确保脚手架拆除过程中的稳定性。外架上至下分次拆除,拆除前做好警戒区域和防护,避免高低交叉作业,引起安全事故。在拆脚手架期间,派专人员配合切割埋件及修补洞口工作。在切割时用铁皮挡板,用来接住切割时所产生火花向外溅,必要时派人在切割位置用水淋湿或配备灭火器材,防止火花发生意外。拆除时各种配件及工具严禁抛掷至地面。拆下材料如用人力传递时应由上而下传到地面,传递人员所站位置要错开,不能成一直线,不得向下抛掷物料,拆下材料必须按长、短分规格分类堆放在指定的位置,用汽车及时清理运走。四、悬挑工字钢的拆除1、在拆除悬挑工字钢前必须将上部架体彻底拆除完毕,不得留有扣件、横杆、立杆及杂物等,尤其是工字钢端部的焊接限位短钢筋头,不得随意敲击,以免发生高处坠物事故。2、搭设工字钢拆除操作平台,如下层脚手架平桥离工字钢较低,无法操作或操作过程中操作较危险,则在下层脚手架选择适当的高度搭设工字钢操作平台,即增加一步平桥。2、悬挑工字钢拆除过程中不得少于3人,2人外架工,1人氧焊工。3、工字钢拆除程序:、首先凿除工字钢穿墙洞口的阻碍物,直至工字钢能够轻易抽进楼层为止。、敲除工字钢上部短钢筋头和下部限位钢筋头。、割除工字钢座环。在工字钢座环割除过程中至少2人负责拖顶工字钢,待座环隔除完毕,将工字钢由外向楼层内推拉。拆除完的工字钢先摆放在楼层,待拆除完后统一堆码整齐,选择合适的位置由塔吊吊离至地面材料堆场。、6m工字钢的拆除:完成上面、程序后,由塔吊配合,在座环割除前将工字钢外端部提前锁扣于塔吊吊钩上,需锁定2个吊点,待座环割除完后,再慢慢往楼层内推进,摆放楼层内,最后选择合适的吊点将其吊至地面材料堆场。外架全高剖面图第五章 安全措施与应急预案第一节 安全措施一、脚手架搭拆安全措施钢管使用前必须经检查无严重锈蚀,无弯曲变形。扣件采用标准扣件,新、旧扣件必须经检查无脆裂、变形和滑丝,扣件必须有出厂合格证方可使用。立柱间距由施工员放线定位,悬挑水平杆或工字钢和预埋吊环应准确放置在定位线上,在工字钢面上要设有20钢筋用于钢管立杆定位。脚手架立柱要垂直,大小横杆要平整,同一步纵向水平杆必须四周交圈。相邻两柱的接头要错开,不在同一步距内,柱驳口必须按规范对接,确保外架垂直度。里外上下相邻的两根大横杆的接头要相互交错,不得集中在一组主柱间距之间接驳,大横杆驳口必须按规范对接。60N.m65N.m固,扣件螺栓拧紧扭矩应在4060N.m之间,不能大于65N.m,以防扣件破坏,搭设完成后应用扭矩扳手随机均布抽样检查,不合格的必须重新拧紧,直到合格为止。脚手架各杆件相交伸出的端头部分均应大于10cm,以防杆件滑脱,吊索钢丝绳留尾应不小于20cm。外脚手架搭设须积极配合土建进度,脚手架须高出结构1.5m以上,但搭设高度应避免超过一个结构层以防脚手架失稳。当吊环预留件所在框架梁砼强度满足设计要求,方可进行拉吊件的安装。拉吊件的构成材料必须有出厂合格证,并通过抽检试验合格后方能使用。在结构施工过程中,拉吊件必须定期检查,确保拉吊牢固。施工层脚手板必须满铺,脚手板必须按操作规程绑紧,保证有3个支撑点绑扎固定,不得有探头板。要保证脚手架体的整体性,不得与井架、施工电梯一并拉结,不得截断架体。脚手架搭设过程中,架子上严禁放置短料及各类配件,严防坠物伤人,悬空作业要系好安全带。外脚手架仅作为结构和装修操作架用,严禁作为结构支模支撑和加固架或作为其他用途用。在大风雨或暂停工作一段时间后,必须对脚手架作全面检查,如发现变形、下沉、钢构件锈蚀严重、扣件松脱等情况,要及时加固维修后方可使用。本外脚手架施工荷载最大值为3kN/,并只考虑每个卸载段二层同时操作的施工荷载,各使用外脚手架的施工单位必须教育工人不得堆放过重的建材或杂物。卸料平台应悬挂限载标牌,严禁超载。不得将模板支撑及砼泵管固定在外脚手架上。脚手架搭设及拆除前应对施工班组进行交底,搭拆人员应持证上岗。脚手架随楼层的增高按本方案要求分段验收,填写验收记录单(必须有量化的验收内容),并悬挂验收标识方能交付使用。二、防雷、消防措施1、脚手架防雷、消防工作应列入工地消防系统,根椐工地现场实际情况合理设置防雷、消防装置,是确保本工程安全生产的关键,本工程外脚手架防雷装置与塔吊防雷装置共用(外架立杆与塔吊附墙连接)。2、施工现场内所有防雷装置的冲击接地电阻值不得大于10。3、严禁在脚手架平桥进行电焊、风割作业,如确须在脚手架上进行电焊、风割等作业时,应注意易燃物品,必须要有防火安全措施,设置消防器材,并派专人看守,动火作业后要及时清理现场,排除隐患。4、共同做好安全防火工作,吸烟要到指定的吸烟区内,不得乱掉烟头火种,在主要安全出入口及上落梯平台位置应设置手提式灭火器。5、现场共设置消防水池两个,消防泵2台,供楼层施工和现场消防用水,施工楼层消防供水管与现场施工供水管共用,由各栋楼楼梯间外墙引至施工楼层,每隔3层安装1个消火栓。三、安全用电措施严格执行安全用电技术规范,确保安全用电,施工现场使用电线、电闸开关、电焊机等不得直接挂在脚手架上,以防止漏电发生危险,如确因施工需要架设电线或附着在脚手架的,必须做好绝缘防护措施,电线与脚手架一定要绝缘隔离,设在脚手架上的电箱,电焊机等必须要有防雨、防漏电装置,并经常检查是否符合安全用电,发现问题要及时整改处理,直至确保安全为止。四、安全组织机构建立外架施工小组,并明确各相关人员的岗位职责,全面负责外架搭拆事宜。组长架子工长 施工班组负责外架的搭设及拆除安全员机电队长监督外架搭拆作业中的安全技术操作规程的遵守,负责拆除作业时的安全警戒事宜配合外架搭拆时的用电及垂直运输,拆除外架上配电箱等电气设备组 长:付国强 副组长:杨志强 刘建国 安全员:赵 军 机电队长:罗武喜 工 长:张文新 曹吉普 陈孝忠 段方友 材料员:刘 翔组长职责:全面协调、安排外架的搭拆工作,对外架的搭拆方案和措施进行审核并督促其落实实施,及时解决搭拆中遇到的施工技术问题,督促保证外架搭拆时安全设施的设置和安全技术措施的实施。安全员岗位职责:做好搭拆作业前的安全教育工作,并记录存档,督促外架搭拆前安全技术交底工作的实施,监督搭拆作业时严格遵守操作规程及搭拆方案的搭拆程序,对违章操作和强令冒险作业及时制止,对搭拆中遇到的安全技术问题及时向组长反映并采取相应补救措施,安排搭拆时空中及地面的安全警戒工作。工长岗位职责:向班组进行计划交底和质量、技术和安全交底并记录存档,分配工作面,下达工程施工任务单,使班组明确有关任务、质量、技术、安全、进度等要求,合理安排作业班组的外架搭拆及料具的搬运、堆放事宜,监督作业班组严格按照操作规程及搭拆方案中确定的搭拆顺序作业,及时发现并解决作业中遇到的问题,安排做好外架防护工作,避免高低交叉作业时引起安全事故,监督作业班组做好成品保护工作,对容易损坏的成品部位预先安排好防护事宜。材料员岗位职责:做好钢管、扣件的回收、堆放、清洗及清退工作,做好台帐记录。及时向项目经理反馈周转料具的成本控制情况。第二节 应急预案一、应急准备1、应急工作的组织及相应职责为科学安排安全管理工作,明确各岗位职责,使之在管理工作中互相协调,各司其责,促进本项目外脚手架施工时的职业健康安全管理工作有效开展,项目部成立以项目经理陈德富为组长,项目副经理谭奇春、项目技术负责人李兵良为副组长,质安组、施工组、内业组、器材组、党团员青年为组员的项目应急小组,在地方政府及分公司相关部门的领导监督下,形成纵横管理网络。岗位职责:项目质安组、施工组、内业组负责安全管理应急预案的实施与运行控制,器材组具体负责紧急状态的预防和纠正措施的制定与实施。其他部门负责协助以上部门作好应急准备和响应。2、物资和设施准备2.1物资准备1)足够的消防器材、必要的卫生防护用品和救援设施,如消防水管、灭火器,医药箱,抢救担架;2)足够的防暑降温物资;3)其他防护物资;4)必要的资金保证。2.2应急处理设备和设施(A)应急电话(电话号码附在救援小组名单后)(1)保证电话在事故发生时能应用和畅通办公室安装的电话()保证通畅,应急救援小组成员均配有移动电话,可保证在事故发生时能及时向有关部门、单位拨打电话报警报救。项目应急小组领导及成员联系方式:姓名手机号码姓名手机号码付国强杨志强刘建国罗武喜赵 军张文新曹吉普陈孝忠段方友刘 翔(2)电话报救须知某某市的救护电话号码为120或最近医院某某某某医院电话:,火警报警电话为“119”,拨打电话时须尽量说清楚以下几件事:1)说明“三情”(病情、险情、案情)和已经采取了些什么措施,好让救护人员先做好急救的准备。2)讲清楚伤者(事故)发生地:格力电器员工生活区2-7栋中建三局一公司工地。(详见附后位置图)3)说明报救者单位、姓名或有关的移动电话,以便救护车(消防车、警车)找不到所报地方时,随时用电话联系。基本打完报救电话后,应问接报人员还有什么问题不清楚,如无问题才能挂断电话,通完电话后,应派人在现场外等候接应救护车,同时把救护车进事故现场的路上障碍及时给予清除,以利救护车到达后,能及时进行抢救。(B)项目医务人员(潘孟安)应可根据可能发生伤害事故的不同情况备好相关急救药品和器材,并定期检查补充,确保随时可供急救。(C)其他应急设备和设施由于光线和照明情况不好,在应急处理时就需配备有应急照明,如可充电工作灯、电筒等设备。在应急处理时就需有用于危险区域隔离的警戒带、安全禁止、警告、指令、提示标志牌。应急预案1、伤亡事故的预防为实现安全生产,预防伤亡事故的发生必须要有全面的综合性措施,实现系统安全,预防事故和控制受害程度的具体原则大致为:1)降低、控制和消除潜在危险的原则;2)提高安全系数;3)闭锁原则(自动防止故障的互锁原则);4)屏障、距离原则;5)警告和禁止信息原则;6)个人防护原则;7)避难、生存和救护原则。2、伤亡事故预防措施伤亡事故预防,就是要消除人和物的不安全因素,实现作业行为和作业条件安全化。2.1消除人的不安全行为,实现作业行为安全化1)开展安全思想教育和安全规章制度教育2)进行安全知识岗位培训,提高职工的安全技术素质。3)推广安全标准化管理操作和安全确认制度活动,严格安全操作规程和程序进行各项作业。4)加强重点要害设备、人员作业的安全管理和监控,搞好平衡生产。5)注意劳逸结合,使作业人员保持充沛的精力,从而避免产生不安全行为。2.2消除物的不安全状态,实现作业条件安全化1)采取新工艺、新技术、新设备,改善劳动条件2)加强安全技术的研究,采用安全防护装置,隔离危险部位。3)采用安全使用的个人防护用具。4)开展安全检查,及时发现和整改不安全隐患。5)定期对作业条件(环境)进行安全评价,以便采取安全措施,保证符合作业的安全要求。2.3实现安全措施必须加强安全管理加强安全管理是实现安全措施的重要保障。建立、完善和严格执行安全生产规章制度,开展经常性的安全教育、岗位培训和安全知识竞赛活动,通过安全检查制度和落实防范措施等安全管理工作,是消除事故隐患,搞好事故预防的基础工作。3、重大危险源预防及应急预案:外脚手架施工中,一般易发生的安全事故有高处坠落、物体打击、坍塌、触电等,针对这几种情况,具体做到如下事故的预防及应急预案。3.1 高处坠落:外脚手架施工过程中,基本都是高处作业,为避免发生高处坠落事故,必须加强检控管理。既对工人进行预防高处坠落的安全技术知识教育,同时,在技术上采取有效的防护措施。 预防防止高处坠落事故的基本安全要求:A.以预防坠落事故为目标,在施工前,制订防范措施,并应在日常安全检查中加以确认。B.严禁穿硬塑料底等易滑鞋、高跟鞋进入施工现场。 作业人员严禁互相打闹,以免失足发生坠落事故。 C.不得攀爬脚手架。D.进行高空作业时,应有牢靠的立足点并正确系挂安全带。 E.各种架子搭设好后,项目经理必须组织架子工和使用的班组共同检查验收,验收合格后,方准上架操作。使用时,特别是台风暴雨后,要检查架子是否稳固,发现问题及时加固,确保使用安全。发生高处坠落事故应急预案:当发生高处坠落事故后,抢救的重点放在对休克、骨折和出血上进行处理。A.发生高处坠落事故,应马上组织抢救伤者,首先观察伤者的受伤情况、部位、伤害性质,如伤员发生休克,应先处理休克。遇呼吸、心跳停止者,应立即进行人工呼吸,胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动,并将下肢抬高约20度左右,尽快送医院进行抢救治疗。B.出现颅脑外伤,必须维持呼吸道通畅。昏迷者应平卧,面部转向一侧,以防舌根下坠或分泌物、呕吐物吸入,发生喉阻塞。有骨折者,应初步固定后再搬运。偶有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现,创伤处用消毒的纱布或清洁布等覆盖伤口,用绷带或布条包扎后,及时送就近有条件的医院治疗。C.发现脊椎受伤者,创伤处用消毒的纱布或清洁布等覆盖伤口,用绷带或布条包扎后。搬运时,将伤者平卧放在帆布担架或硬板上,以免受伤的脊椎移位、断裂造成截瘫,招致死亡。抢救脊椎受伤者,搬运过程,严禁只抬伤者的两肩与两腿或单肩背运。D.发现伤者手足骨折,不要盲目搬运伤者。应在骨折部位用夹板把受伤位置临时固定,使断端不再移位或刺伤肌肉,神经或血管。固定方法:以固定骨折处上下关节为原则,可就地取材,用木板、竹头等,在无材料的情况下,上肢可固定在身侧,下肢与腱侧下肢缚在一起。E.遇有创伤性出血的伤员,应迅速包扎止血,使伤员保持在头低脚高的卧位,并注意保暖。F. 动用最快的交通工具或其它措施,及时把伤者送往邻近医院抢救,运送途中应尽量减少颠簸。同时,密切注意伤者的呼吸、脉搏、血压及伤口的情况。3.2 物体打击:物体打击伤害是建筑行业常见事故中四大伤害的其中一种,特别在施工周期紧,劳动力、施工机具、物料投入较多,交叉作业及高支模时常有出现。因此,要求在高处作业的人员对机械运行、物料传接、工具的存放过程中,都必须确保安全,防止物体坠落伤人的事故发生。 物体打击事故基本安全要求: A. 人员进入施工现场必须按规定配戴好安全帽。应在规定的安全通道内出入和上落,不得在非规定通道位置行走。B. 安全通道上方应搭设双层防护棚,防护棚使用的材料要能防止高空坠落物穿透。C. 边长小于或等于250mm的预留洞口必须用坚实的盖板封闭,用砂浆固定。D. 作业过程一般常用工具必须放在工具袋内,物料传递不准往下或向上乱抛材料和工具等物件。所有物料应堆放平稳,不得放在临边及洞口附近,并不可妨碍通行。 E. 高空吊运一切物料都必须由持有司索工上岗证人员进行指挥,散料应用吊篮装置好后才能起吊。F.拆除或拆卸作业要在设置警戒区域、有人监护的条件下进行。G. 高处拆除作业时,对拆卸下的物料、建筑垃圾要及时清理和运走,不得在走道上任意乱放或向下丢弃。 发生物体打击应急措施:当发生物体打击事故后,抢救的重点放在颅脑损伤、胸部骨折和出血上进行处理。A. 发生的物体打击事故,应马上组织抢救伤者,首先观察伤者的受伤情况、部位、伤害性质,如务员发生休克,应先处理休克。遇呼吸、心跳停止者,应立即进行人工呼吸,胸外心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动,并将下肢抬高约20度左右,尽快送医院进行抢救治疗。 B. 出现颅脑损伤,必须维持呼吸道通畅。昏迷者应平卧,面部转向一侧,以防舌根下坠或分泌物、呕吐物吸入,发生喉阻塞。有骨折者,应初步固定后再搬运。遇有凹陷骨折、严重的颅底骨折及严重的脑损伤症状出现,创伤处用消毒的纱布或清洁布等覆盖伤口,用绷带或布条包扎后,及时送就近有条件的医院治疗。3.3 坍塌:本处坍塌是指脚手架体系失稳造成架体倒塌。 发生坍塌事故的二、应急措施:A.当施工现场的监测人员发现水平位移或垂直位移接近预警值,应立即报告给应急救援领导小组组长,并立即下令停止作业,并组织施工人员快速撤离到安全地点。 B.当架体出现坍塌后,造成人员被埋、被压的情况下,应急救援领导小组全员上岗,除应立即逐级报告给主管部门之外,应保护好现场,在确认不会再次发生同类事故的前提下,立即组织人员进行抢救受伤人员。 C.被抢救出来的伤员,要由现场医疗室医生或急救组急救中心救护人员进行抢救,用担架把伤员抬到救护车上,对伤势严重的人员要立即进行吸氧和输液,到医院后组织医务人员全力救治伤员。D.当核实所有人员获救后,将受伤人员的位置进行拍照或录像,禁止无关人员进入事故现场,等待事故调查组进行调查处理。 E.对在坍塌造成死亡的人员,由企业及市善后处理组负责对死亡人员的家属进行安抚,伤残人员安置和财产理赔等善后处理工作。3.4 触电:触电事故和其它事故比较,其特点是事故的预兆性不直观、不明显,而事故的危害性非常大。所以,施工中必须做好预防工作,发生触电事故时要正确处理,抢救伤者。防止触电伤害的基本安全要求:根据安全用电“装得安全,拆得彻底,用得正确,修得及时”的基本要求,为防止发生触电事故,在日常施工用电中要严格执行有关用电的安全要求。 A. 用电方案应制定专项的施工组织设计,并经企业技术负责人审批,盖有企业的法人公章。B. 一切线路敷设必须按技术规程进行,按规范保持安全距离,距离不足时,应采取有效措施进行隔离防护。严禁将电线电缆直接与外架接触或直接从外架钢管上走线。 C. 非电工严禁接拆电气线路、插头、插座、电气设备、电灯等。D.带电体之间、带电体与地面之间、带电体与其它设施之间、工作人员与带电体之间必须保持足够的安全距离,距离不足时,应采取有效的措施进行隔离防护。 F. 在有触电危险的处所或容易产生误判断、误操作的地方,以及存在不安全因素的现场,设置醒目的文字或图形标志,提醒人们识别、警惕危险因素。G. 采取适当的绝缘防护措施将带电导体封护或隔离起来,使电气设备及线路能正常工作,防止人身触电。H. 采用适当的保护接地措施,将电气装置中平时不带电,但可能因绝缘损坏而带上危险的对地电压的外露导电部分(设备的金属外壳或金属结构)与大地作电气连接,减轻触电的危险。 I. 施工现场供电必须采用TNS的三相五线的保护接零系统,把工作零线和保护零线区分开,通过保护接零作为防止间接触电的安全技术措施。 (2) 发生触电事故的应急措施:A. 触电急救的要点是动作迅速,救护得法,切不可惊慌失措,束手无策。要贯彻“迅速、就地、正确、坚持”的触电急救八字方针。发现有人触电,首先要尽快使触电者脱离电源,然后根据触电者的具体症状进行对症施救。 B.脱离电源的基本方法有: a) 将出事附近电源开关闸刀拉掉、或将电源插头拔掉,以切断电源。 b) 用干燥的绝缘木棒、竹竿、布带等物将电源线从触电者身上拨离或者将触电者拨离电源。c) 必要时可用绝缘工具(如带有绝缘柄的电工钳、木柄斧头以及锄头)切断电源线。 d) 救护人可戴上手套或在手上包缠干燥的衣服、围巾、帽子等绝缘物品拖拽触电者,使之脱离电源。e) 如果触电者由于痉挛手指导线缠绕在身上,救护人先用干燥的木板塞进触电者身下使其与地绝缘来隔断入地电流,然后再采取其它办法把电源切断。f) 如果触电者触及断落在地上的带电高压导线,且尚未确证线路无电之前,救护人员不得进入断落地点81
