广东某高层商业综合体机电安装工程施工方案(BIM技术、三维效果图).doc

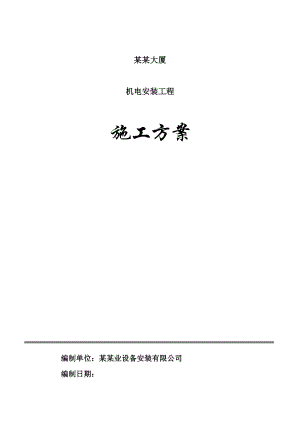

某某大厦机电安装工程施工方案编制单位：某某业设备安装有限公司编制日期：施工方案目录第一节 工程概况3第二节 工程施工重点、难点分析及应对措施11第三节 电气系统施工方案12第四节 给排水系统施工方案30第五节 施工现场劳动力、机具计划及进度计划安排50第六节 BIM三维技术应用52第一节 工程概况一、工程建设慨况序号项目内容1工程名称某某大厦2工程地址深圳市南山区蛇口海上世界，太子路、工业三路及兴华路三路交汇处3建设单位深圳金域融泰投资发展有限公司4设计单位广东省建筑设计研究院、中国铁道科学研究院深圳研究设计院二、 工程结构序号项目内容1建筑功能总建筑面积约.58平方米。地下室3层，地上由3层商业裙楼和25层办公塔楼组成，塔楼高99.95米（屋面结构标高）。项目包含商业、餐饮、电影院、办公、公交场站、地下停车库等功能。2建筑面积.58平方米。3建筑层数地下3层，地上3层商业裙楼和25层办公塔楼。3建筑高度塔楼高99.95米（屋面结构标高）。三、 专业设计慨况分部工程子分部概述给排水给水系统一、给水系统1、水源: 本工程市政水来自附近的蛇口自来水厂，从工业三路和太子路市政给水管分别接1条DN150的供水管向室内用水点供水，水压约 0.30MPa。低区：-3F至裙楼屋顶（办公楼3F），为充分利用市政管网压力，直接由市政供水。中区：办公楼4F至14F，由地下室生活水箱通过低区生活变频给水泵加压供给，下行上给。高区：办公楼15F及以上，由地下室生活水箱通过高区生活变频给水泵加压供给，下行上给。2、管材及配件：1）室内生活给水管：水表前采用钢塑给水管（衬塑钢管），水表后采用PP-R管。2）水泵房内给水管道：所有水泵吸水管、母管、出水管（以接出水泵房与干管碰口为界）及相应管道、水箱所有配管，均采用优质不锈钢管（采用SUS3042B或SUS316不锈钢，执行GB/T14975-94及GB/T14976-94技术标准），焊接或法兰连接。干立管、输水管采用钢塑复合管，其质量必须符合钢塑复合压力管(CJ/T183-2008)的国家行业标准，双热熔管件连接。室内给水支管采用PP-R管，热熔连接。室外埋地用PE管，电热熔连接。3）阀门及配件：管道上所有阀门上应用箭头表明水流方向、开启方向；若设计未作特别说明，DN50以下采用铜质截止阀，DN50及DN50以上采用弹性密封阀座闸阀，闸阀阀体为球墨铸铁，阀杆为不锈钢，密封材料为黄铜；管道上的减压阀采用可调式进口铜质减压阀，减压阀应带压力表；所有阀门及减压阀、泄压阀、液位遥控浮球阀、止回阀、多功能水泵控制阀、过滤器、倒流防止器等其主阀阀体应为球墨铸铁，针型阀及节流孔板应为不锈钢，其他应为黄铜。4）减压阀：管道上的减压阀采用可调式进口铜质减压阀，减压阀采用意大利“OR”或法国danfoss减压阀或美国“SNNA”。减压阀带压力表（0-10公斤）。5）雨水管采用镀锌钢管。3、水箱及水池：生活水箱采用装配式食品级不锈钢焊接水箱产品（采用SUS3042B或SUS316不锈钢板，底板厚度3.0MM, 侧板厚度2.5MM，盖板厚度1.5MM）。1）本工程日用水量为935m /d，储存水量为塔楼用水（中区和高区），总水量为224.7m /d。2）-3F设生活水箱，储存20%的日用水量（不包括空调补水和第一区用水）：V=50m ，分为两格。二、中水系统1、水源：塔楼冷凝水回收、人工湿地。2、管材：干立管、输水管采用钢塑复合管，其质量必须符合钢塑复合压力管(CJ/T183-2008)的国家行业标准，双热熔管件连接。室内给水支管采用PP-R管，热熔连接。室外埋地用PE管，电热熔连接。3、用途：补给绿化及冲洗车库。4、水池：地下三层泵房内设60m³的中水给水水池及60m³的中水水池储存中水。5、防误饮措施：中水接出的水嘴需悬挂"非饮用水 No Drinking"的挂牌。三、热水1、本工程不设置集中供热系统，办公每层茶水间预留6Kw热水器。排水系统一、排水系统：1、排水管道管材：1）生活污水、废水排水系统：塔楼排水立管采用柔性离心排水铸铁管，卡箍连接。裙房立管及户内排水支管采用UPVC管，粘接。地下室潜污泵排出管采用普通镀锌钢管，焊接。电梯底坑排水管采用内衬水泥无缝钢管，焊接。室外排水管道采用HDPE双壁波纹管，承插连接，砂砾垫层基础。2）雨水排水系统： 塔楼天面雨水立管采用加厚UPVC管，粘接。塔楼天面雨水转换层排水管、出户管离心排水铸铁管，卡箍连接。裙楼重力雨水采用UPVC管，粘接。裙楼虹吸雨水系统采用HDPE抗负压排水专用管材及配件。室外排水管道采用HDPE双壁波纹管，电热熔带连接，砂砾垫层基础。所有UPVC排水管管卡采用全塑加强型抱卡，内置配筋，不锈钢螺丝。每根污水、废水立管从进入架空层（包括拐入架空层处的弯头）至排入第一个检查井间的所有管道均采用离心铸铁排水管及管件，橡胶圈密封不锈钢卡箍连接，产品应符合GB/T127721999标准。所有排水立管及架空层内的排水管皆刷与所在主体装饰面颜色相同的防水漆，并不少于两遍。3）污水泵出水端的压力排水管采用热浸镀锌钢管，暗装及埋地安装部分须进行防腐处理。4）空调冷凝水排水管道：空调冷凝水排水管采用给水UPVC给水管道及管件，粘接连接，DN50，采用橡胶圈接口。2、生活污水、废水排水系统1）排水体制：办公部分采用污废分流，商业采用污废合流。部分污水经过化粪池后排入市政检查井，另一部分经过化粪池处理后接入人工湿地。厨房废水单独排出，地上的餐饮厨房经器具隔油（业主自行安装）、隔油池两级处理后排入小区污水井；地下超市的含油废水经油脂分离器、隔油池两级处理后排入小区污水井。2）化粪池选用：本项目选用一座国标 13号、一座国标 9号钢筋混凝土化粪池。3）隔油池选用：本项目选用两座国标 2号混凝土隔油池。4）市政排出口：污水经过化粪池处理、废水经过隔油池处理后排至工业三路市政污水检查井。3、雨水排水系统1）排水体制：室外采用雨水、污水分流制排水系统；塔楼污废分流，裙房污废合流。屋面雨水排放：采用重力雨水排水系统。裙房大部分采用重力排水，局部采用虹吸排水。2）排水方向：室内外雨水经收集后分别排入兴华路、太子路和工业三路市政雨水管网。建筑电气本工程范围包括:10kV变配电系统、照明配电系统、动力配电系统、消防配电系统，防雷接地系统。1、 负荷等级及分类：本工程属一类防火建筑，主要用电负荷分级及容量如下：1）一级负荷：消防设备、应急照明；智能化系统用电；办公区大堂、主要通道照明；主楼客梯、生活水泵、排污泵用电。总计容量982kW。2）二级负荷：裙楼自动扶梯、客梯；通风系统；办公确保用电。总计容量269kW。3）三级负荷：其他负荷，总计容量7056kW。2、市政接口及供电:1）本工程采用二路10kV电源（JN1、JN2）供电。二路10kV高压同时工作，各带50%，互为100%备用。2）所需二路10kV市政电源，拟从北侧工业二路引来，穿预埋入户套管，进入高压配电室。3、备用电源：1）在地下一层的发电机房，设一台备用1200kW，应急自动启动柴油发电机组（低压400V，风冷型机组）作为一级负荷的备用电源。发电机的容量按平时需确保的负荷与火灾时需继续工作的负荷中较大值选择，火灾时切断所有消防无关负荷，停止与火灾区域无关的平时/消防合同风机，确保消防用电可靠性。4、高压配电系统：1）高压配电系统采用单母线分段运行方式。二路10kV高压电源同时工作，各带50%负荷，互为100%备用，当某路电源失电时，母联开关自动合闸，由另一路电源供所有负荷。当失电回路恢复供电后，手动复位。高压系统中两路进线与联络断路器之间采取电器联锁措施，确保两路电源分列供电。2）蛇口地区由一个电力网络供电。根据蛇口地区供电部门要求，高压配电装置装设能临时解除二路并线、母联开关联锁关系的转换开关。5、低压配电系统： 低压配电系统均采用单母线分段运行方式。变压器分列运行，各台变压器之间设联络开关，用户可按经济运行方式灵活投切变压器。各联络开关与进线开关设置电气联锁，确保变压器不并列运行。6、电气照明： 本工程照明分为正常照明和应急照明。根据国家照度标准，按各功能分区的环境特点和使用要求，确定主要功能区照明功率密度、平均照度等指标。四、 承包范围本工程总承包范围内机电工程内容包含给排水工程和电气工程。1、给排水工程：室内给水系统：包括市政压力直接供水系统、变频加压供水系统、中水给水系统以及各供水系统的管道、阀门配件、水表、水表表箱等图纸范围内的所有内容。具体工程内容为（下列描述不应认为是全部，而应以图纸为准）：1）市政压力直接供水系统、变频加压供水系统：建筑物以内的所有给水系统，与室外管线的分界点为给水引入管距地下室外墙1米处。强调：消防水泵房的水池供水（包括浮球阀）、水池排空、通气、水位计、水池预留预埋等全部为范围内。2）中水系统：负责中水系统中所有的室内管道和设备安装，与室外管线的分界点为给水引入管距地下室外墙1米处。另，中水系统中的室外混凝土构筑物为本次范围内。3）本工程的卫生间暂不安装用水器具，给排水管均应安装至精装修施工图所示平面位置和高度，各给水点墙面均预留内螺纹管头及堵头，该部分内容属本次承包范围。4）地下室及设备房所有排水沟盖板在本次投标报价及施工范围内，盖板采用高强铸铁材料水篦盖板及水篦座（40T级）。5）设计图中所有管道系统(包括消防系统、水景系统、中水系统、燃气系统和空调系统等专业分包工程)需要预留孔洞、需要预埋套管属本次承包范围。6）生活水池、水箱的吸水管、生活水泵进水管、出水管、水箱溢流管、放空管、通气管皆选用不锈钢管，应安装到位，并设防虫网。爬梯及人孔盖皆为不锈钢材质，安装到位(包括水池水位计)，属本次承包范围。7）地下室消防水池和屋顶消防水箱或水池的排空、通气、溢流、进水管及所有阀门、附件等属本次承包范围。 8）室内污、废水排水系统：图纸中所有污水、废水排水系统，包括地下室所有排水泵、压力排水管道及其配套控制装置。所有污水、废水排水系统及地下室污水排水系统的终点为接入室外第一个检查井或室外排水沟为界（不含该检查井或排水沟）。9）室内雨水排水系统：图纸中所有雨水排水系统（包括各类屋面、雨蓬等的雨水排水）。雨水排水系统的终点为接入室外第一个检查井或室外排水沟为界（不含该检查井或排水沟）。10）室内其他排水系统：图纸中所有其他排水系统（包括露台排水、冷凝水排水、屋顶花园及各层平台花园、卫生间沉箱排水、其他排水等及处理设备）。该系统的终点为接入室外第一个检查井或排水沟（不含该检查井或排水沟）。11）人工湿地构筑物、化粪池及隔油池在本次投标报价及施工范围内，包括这些构筑物本身的检查井。 12）小区临时污水管网市政接驳及相关费用和取得临时排水证。2、电气工程：工程承包范围概述：1）广东省建筑设计研究院设计的全套强电施工图、弱电施工图、人防施工图、消防施工图、总平管线图所包括的施工内容，管线综合图及其它补充图纸。深圳市精鼎建筑工程咨询有限公司、深圳招商供电有限公司、消防局等相关单位关于本工程的审图意见、答疑会议纪要等所包括的所有施工内容均包含在本次管理服务范围内。2）地下室变电所低压配电柜以下室内动力及照明系统、防雷及接地系统内的所有电线、电缆、配电柜（箱）、控制柜（箱）、灯具、面板开关、预埋管、预埋套管、盒、电缆桥架、金属线槽、封闭母线及线管、过线盒（含盖板）等全部包含在承包范围内。内容见电气施工图全套图纸。3）在设计图纸范围内须总包，但不在本次报价范围内、需要专业分包的项目有：高压安装工程；电梯及安装工程；发电机安装及环保工程；消防工程；有线电视工程；综合布线工程；智能化工程；泛光照明工程；燃气报警工程等其它所有弱电系统。但所有这些项目的预埋管工程；接地系统工程；电缆沟工程（包括支架、接地、排水等）；线槽及其接地工程；桥架及其接地工程；设备基础及接地工程等包括在本次报价范围内。施工范围详细说明：1）变电所以低压配电柜出线端为界，低压配电柜出线以下属本工程承包范围。红线范围内的10KV高压电缆预埋管及其手孔井，10KV高压电缆桥架的供货安装，变电所接地系统（包括沿变电所墙0.3m高全部敷设一周、到变压器、高压柜、低压柜与接地极连接点不少于3处、接地电阻不大于1欧姆、刷黄绿双色油漆等），所有金属构件要做好接地焊接并预留接地引出线，以及高压室及低压室内电缆出口处的防火封堵等均包括在本工程承包范围内，引至室外的预留管应严格按规范要求做好防水措施。电缆沟内支架的安装制作(支架按国家相关标准制作)和沟内的防水处理、电缆沟盖板的安装制作、接地线敷设、防鼠隔板、绝缘胶垫、进线管封堵、室外电缆井以及变配电室到电缆井的预留管和电缆井排水均在承包范围内。制冷机房泵组配电柜KAA1-KAA8、超市配电柜SAA1-SAA5、影院配电柜YAA1-YAA5供货不在本次承包范围内。但上述18台低压柜的卸货、就位、安装及地下室变电所至上述18台低压柜的母线、电缆、桥架的供货安装均在本工程承包范围内。塔楼办公单元内用户配电箱由甲方供货，总承包单位负责卸货、到货保管、安装调试送电。2）发电机由甲方供货，发电机安装及其环保施工由有关专业单位进行，但发电机基础、发电机配电柜安装、发电机至发电机配电柜之间的电缆及桥架供货安装、发电机启动控制柜到变电所低压配电屏之间的封闭母线、信号线、桥架的供货安装、储油间油箱下储油池（包括鹅卵石等）、油箱及油管的接地、油箱至室外的通气管、储油间排气扇、防爆灯等均属本工程承包范围。在发电机房内增加设置2盏双头猫眼应急灯等均包括在本工程承包范围内。且供应商必须配合发电机设备到货后之卸车、二次倒运、保管。发电机土建烟道需按要求使用耐火砖，并做好隔热防渗。3）电梯供货、安装均不在本工程承包范围内。以各电梯、扶梯配电箱APT、APF出线端为界，出线端以上至低压配电柜的所有电气内容均属本工程承包范围。所有电梯配电箱内增设一个C25/3P及一个IH24机械式定时开关。电梯井道内安全电压照明(>VV-3x4)、插座、接地线的安装、至电梯控制柜供电电缆、所有对应预埋管线（呼唤按钮、显示、消防、对讲、闭路监控、通风等的预埋管线，其中闭路监控需3SC30管从井道中间引到弱电井(或配电间)，其他均从弱电井(或配电间)引至机房）属本工程承包范围。且承包单位必须完成机房内预埋吊钩、土建预留洞口、协调设备到货后之卸车、二次倒运、保管并提供垂直运输。第二节 工程施工重点、难点分析及应对措施一、工程重点分析及应对措施序号重点分析应对措施1图纸深化设计设立深化设计部、由有深化设计经验的工程师担任部门经理，负责图纸深化设计、技术协调，绘制机电综合留洞留孔图、专业施工图、机电综合管线图、机电设备用房安装大样图；利用BIM技术绘制地下室、裙楼及设备机房的三维模拟图，有效地解决管线密集部位的碰撞问题；本公司设计中心会给予项目技术支持。2物料样品、样板报审编制物料报审计划、统筹规划、专人负责、提前送审确认。3各设备机房施工编制设备机房移交时间表，协调总包按时移交机房，严格按节点控制工期，做好机电设备用房安装大样图及BIM三维模拟图，编制切实可行的机房专题施工方案。4大型设备的吊装运输编制详细的专题施工方案、采用先进的吊装运输设备、事先预留好设备运输通道。5机电系统联合调试要求高设立调试领导小组，编制详细的调试程序、方案及应急预案；做好调试准备；与设备供应商密切配合。二、工程难点分析及应对措施序号难点分析应对措施1机电综合协调难度大成立项目综合协调部、由有经验的资深工程师担任部门经理；积极主动与业主、设计院、监理及施工相关方联系沟通；召开机电协调周例会，及时解决施工现场、图纸及技术存在的问题。2成品保护难度大成立成品保护领导小组，制定成品保护条例和奖罚措施，对施工参与人员进行宣传教育；与其它参建单位协调互相保护对方的成品。第三节 电气系统施工方案1、施工工艺流程1.1、动力施工工艺流程支吊架、盒安装线管安装桥架安装变配电设备安装母线槽安装联合调试施工准备预留预埋防雷接地安装防火封堵管内穿线、线槽内放线电机检查接线、调试单项电气调试电缆敷设1.2、照明施工工艺流程支吊架预制安装线管、盒安装桥架安装配电箱安装母线槽安装电缆敷设联合调试施工准备预留预埋防雷接地安装防火封堵管内穿线、线槽内放线照明器具安装单项电气调试2、施工工艺2.1、电气配管本工程电线管采用PVC电线管，材质必须符合设计及技术规范要求。2.1.1、配管安装工艺流程图测量定位施工准备支吊架、管路、盒敷设钢管跨接地线管路连接预制加工2.1.2、施工工艺要求（1）煨管：采用弹簧弯管器。管子煨弯，凹扁度应不大于管外径的1/10，弯度应不小于90度，弯曲半径应不小于管外径的6倍。（2）管子切断应采用专用管钳。管子断口处应不歪斜，管口要刮铣光滑、无毛刺。（3）线管配好后，管口及其各连接处均应密封；当线路暗配时，电线保护管宜沿最近的路线敷设，尽可能减少弯曲。（4）电线管在遇到管长度每超过30m，无弯曲；管长度每超过15m，有一个弯曲；有二个弯曲的情况时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。（5）保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施；电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。（6）水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5%，全长偏差不应大于管内径的1/2。浇灌于混凝土内的电线管，其径向环绕于电线管四周任何点上之混凝土或抹面层的厚度不得小于15mm。明装电线管须整齐排列，固定间距不得超过1.2m，以鞍形夹予以固定。（7）当金属电线保护管、金属盒（箱）、塑料电线保护管、塑料盒（箱）混合使用时，金属电线保护管和金属盒（箱）必须与保护地线（线）有可靠的电气连接。（8）从梁内引下或从地板内引上线管，必须熟悉土建建筑专业图纸，确定墙的厚度和位置，确保线管在墙体内，同时要注意方便二次配管，一般线管应在墙内20-30毫米为宜。（9）在混凝土结构层或墙体内暗敷的电线管应采用符合规范要求和设计要求的电线管。（10）多根线管并排在混凝土结构板暗敷设时，线管间应有同管径的间隙，避免重叠，无法避免时，应错开位置，避免在同一位置出现二个重叠。（11）暗埋于墙内的电线管应使用手提切割机开槽。开槽的宽度为：D+60 mm，开槽深度为：D+30 mm。管道敷设好后用水泥沙浆封闭固定。（12）并列暗装在墙内的线管宽度超过100 mm时，必须挂网粉刷。2.2、箱、盒安装（1）圆形电线管盒须为锻铁制，分线盒为方形铸铁盒，插座、照明开关等之出线盒为热浸镀锌钢板制，固定电线管之鞍形夹须用锻铁制，用于室外的电线盒及电线管配件均须防风雨。所有这些要符合设计和招标文件的要求。（2）测定箱、盒位置：根据设计图纸要求确定盒、箱轴线位置，以土建弹出的水平线为基准，标出盒、箱实际尺寸位置；稳住箱、盒，要求灰浆饱满，平整牢靠，标高正确。2.3、支吊架制作、安装（1）合理计算材料用量，成批制作，综合考虑各种支架长度，以尽量利用定尺型材，作到物尽其用。（2）支架上开孔必须使用台钻或手电钻，严禁用气焊或电焊开孔。（3）支架转角处不应太尖锐，应做园弧处理或切45度斜角，以保证支架美观。（4）下料尺寸由班组长按技术要求严格把关，最大限度降低废品率。（5）用专用切割机下料，不得用气焊吹割，除去毛刺，做好搭角组对，点焊调直、调平，搭面、三面满焊，焊后立即清除焊渣。（6）所有支吊架安装前均需镀锌。（7）支吊架安装采用适配的膨胀螺栓固定，打膨胀螺栓要严格按照规程操作，保证打孔正确，安装时做到牢固、可靠，支吊架横担水平度保证在0.1mm以内，高度偏差不超过1mm。（8）桥架、母线槽等在转角处须设置固定支架，直线段每不超过8米设置固定指架，固定支架宜设在梁的侧面，间距尽量均匀。2.4、电缆桥架、线槽安装本工程采用金属梯式、托盘、槽式桥架。与消防设备有关的桥架内外都要刷防火漆或涂料，涂层厚度要满足一级防火要求。2.4.1、工艺流程弹线定位预留孔洞预埋吊、支架桥架、线槽安装桥架、线槽盖盖板保护地线安装桥架、线槽内放电缆、电线 2.4.2、电缆桥架、线槽沿剪力墙敷设时可使用托臂支承，托臂在剪力墙上安装可采用膨胀螺栓固定。垂直电缆桥架、线槽须在每根立管的中部用通过认可的钢托架支撑，以防摇晃、下垂、震动和共振。2.4.3、桥架、线槽用吊架在楼板下或吊顶内安装时可用不小于10圆钢或角钢做吊杆，用角钢或槽钢做横担，吊杆用膨胀螺栓固定在楼板或梁上，圆钢吊杆与横担采用丝杆与螺帽连接，角钢吊杆与横担采用焊接。2.4.4、桥架、线槽的直线段连接应采用连接板，用螺栓紧固，连接处间隙应严密平齐，在桥架、线槽两个固定点之间直线段连接点只允许有一个；桥架、线槽转角、分支连接应采用弯通、二通、三通、四通或平面二通、平面三通等进行变通连接。转弯部分采用立上弯头或立下弯头进行连接，安装角度要适宜；桥架、线槽与盒、箱连接时，进出线口处应采用抱脚连接，并用螺栓紧固；桥架、线槽末端应加装封堵。2.4.5、桥架、线槽安装时应先装干线后装支线，桥架与桥架、线槽与线槽应用内连接头或外连接头配上平垫和弹簧垫圈用螺母紧固，螺母应位于桥架、线槽外侧；桥架、线槽在通过墙体或楼板时应在土建主体施工时配合预留孔洞，桥架、线槽不得在穿墙或楼板处进行连接，也不应将桥架、线槽与孔洞一同抹死；在穿过建筑物变形缝处桥架、线槽本身应断开，用内连接板搭接，不需固定死；桥架、线槽敷设应平直、整齐，水平和垂直允许偏差应在其长度的2%以内，且全长允许偏差为20mm，并列安装时盖板应便于开启。示意图说明51234符号说明：1-内胀螺栓2-吊杆3-桥架4-电缆5-热镀锌角钢51324符号说明1-桥架2-墙体3-防火封堵材料4-电缆5-封堵盖板2.4.6、电缆桥架、线槽的接地桥架、线槽的所有非导电部分铁件均应相互连接，使桥架、线槽本身有良好电气连续性，桥架、线槽应作好整体接地。当桥架、线槽安装高度低于2.4m时，桥架、线槽本身和桥架、线槽盖板必须加装保护PE线(保护接地线)；桥架、线槽内电缆敷设、导线布放应在桥架、线槽安装后经清扫并用抹布擦净桥架、线槽内残存的杂物后才能开始。2.4.7、桥架、线槽与各种管道平行或交叉其最小距离应符合设计及规范要求（详见下表）。电缆桥架与各种管道最小净距管道类别平行净距(m)交叉净距(m)一般工艺管道0.400.30具有腐蚀性液体或气溶胶管道0.500.50热力管 道有保温层0.500.50无保温层1.001.002.5母线槽安装1、母线槽安装工艺流程检查土建预留检查预留洞的尺寸及相对位置，通过垂直母线槽的部分垂直中心线一致。测量放线与生产厂家确定母线槽走向，并做好内部安装各专业的协调，选择最好的安装路径。支吊架安装先安装地面固定支架后安装墙面支架，所有支架由母线槽生产厂家配套供货。重点控制支架的水平度、垂直度及间距。母线槽现场验收母线槽运到现场后，按装箱单和附带技术资料检查验收，核对设备本体及附件的规格型号，均应符合设计图纸要求。附件、备件齐全，外观无损伤及变形，外形尺寸符合要求。检测绝缘电阻值是否符合要求。做好检查验收记录。现场搬运、贮存母线槽在搬运时采取切实措施，防止母线槽受损、受潮。母线槽的保管直接影响其以后的安装与运行质量。母线槽连接、固定连接螺栓的紧固用力矩扳手，力矩值按规范规定。连接后接头处要求贴合严密，用0.01mm的塞尺检验合格方可。母线连接好后，装好盖板，再检测保护电路的连通性，R0.1即合格，做好接地。检测试运行通电前,检查母线槽的相序是否正确，测试相间、相零、相地、零地之间的绝缘电阻值，并做好记录。检查合格后，送电空载运行24小时无异常为合格。2、母线槽安装母线槽连接采用螺栓连接，连接处牢固无缝隙。当母线段与段连接时，两相邻段母线及外壳对准，连接后不使母线及外壳受额外应力。为了保证母线的使用安全，母线支架必须进行可靠的接地。封闭母线水平安装：水平敷设安装时应先校平吊架高度，然后采用起吊器将母线吊起，移动起吊器，将母线精确就位，再上好紧固件，（详下页图）。吊起母线起吊器本工程封闭母线水平安装，其支架采用12圆钢吊杆，50×50×5角钢横担，支架与楼板采用膨胀螺栓固定。封闭母线用压板与横担固定，水平母线安装如下图所示。示意图符合说明1-支架吊杆2-压板3-支架横担4-压板5-母线垂直封闭母线安装穿楼板时，采用弹簧支架安装固定，当楼层高度超过米时须增设中间弹簧支撑。垂直母线安装示意如下图所示。示意图符合说明514321-母线2-弹簧3-14#槽钢4-母线抱铁5-防火枕母线在穿楼板、墙体时，必须对母线与建筑物之间的缝隙做防火处理。母线槽穿过墙及楼板应以满足设计耐火时间的防火物料或隔板予以密封。示意图符合说明1-墙体2-防火封堵材料3-封闭母线4-防火隔板5-固定螺栓6-防水承台7-锁母3、母线绝缘摇测及交流工频耐压试验母线安装完之后，需对母线进行绝缘摇测及交流工频耐压试验。母线的交流耐压试验应符合规范要求，低压母线的交流耐压试验电压为1kV，当绝缘电阻值大于10M时可采用2500V兆欧表摇测代替，试验持续时间1min无击穿现象。4、母线通电试验母线支架和母线外壳接地完成，母线绝缘电阻测试和工频交流耐压试验合格，进行通电试运行2.6、防火封堵： 电线电缆桥架穿越防火墙时必须进行防火封堵，方法有以下四种：（1） 需多次穿越时，采用防火板+防火密封胶；外部用电缆防火涂料。（2） 穿越防火墙时，防火灰泥+防火密封胶；外部用电缆防火涂料。（3） 一般穿越，防火涂层板+防火密封胶；外部用电缆防火涂料。（4） 不规则穿越，防火泡沫+防火密封胶。2.7、配电箱（柜）安装2.7.1、工艺流程图施工准备配电箱（柜）检查验收弹线定位测试配电箱（柜）安装通电运行2.7.2、配电箱（柜）检查验收配电箱（柜）安装前，要按设计图纸检查其箱（柜）号、箱（柜）内回路号，并对照安装设计说明进行检查，满足设计规范要求。2.7.3、弹线定位根据设计要求现场找出配电箱（柜）位置，并按照箱（柜）的外形尺寸进行弹线定位。通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。2.7.4、配电箱（柜）安装（1） 配电箱（柜）应安装在安全、干燥、易操作的场所。在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。（2） 配电箱安装须牢固，安装配电箱所需铁构件等应预埋。挂式配电箱应采用金属膨胀螺栓固定。配电箱的垂直度偏差不大于3mm。（3） 配电箱（柜）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。PE线不允许利用盒、箱体串接。（4） 配电箱（柜）上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。盘面引出及引进的导线应留有适当余量，以便于检修。（5） 导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。（6） 配电箱（柜）上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。（7） 接零系统中的零线应在箱（柜）体引入线处或末端做好重复接地。（8） 零母线在配电箱（柜）上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。（9） 配电箱（柜）上的母线应套上有红（A相），黄（B相），绿（C相），黑（中性线）等颜色色带，双色线为保护地线（黄绿，也称PE线）。（10） 配电箱（柜）上电具、仪表应牢固、平正、整洁，间距均匀，铜端子无松动，启闭灵活，零部件齐全。（11） 落地配电柜安装前需要基础型钢做底，型钢尺寸应与柜体底框一致，电柜安装在基础型钢上用螺栓固定。2.7.5、绝缘摇测（1） 配电箱（柜）全部电器安装完毕后，用500V兆欧表对线路进行绝缘摇测。摇测项目包括相线与相线之间、相线与地线之间、相线与零线之间。两人进行摇测同时做好记录，作为技术资料存档。（2） 安装完毕后进行质量检查，检查器具的接地保护措施和其它安全要求必须符合施工规范规定。（3） 电气设备、器具和金属部件的接地导线敷设应符合以下规定：连接紧密、牢固，接地线截面选择正确，需防腐的部分涂漆均匀无遗漏，不污染设备和建筑物，线路走向合理，色标准确。2.7.6、功能试验进行功能试验以检查所有控制回路接线正确、包括了所有规定的控制方案。对开关装置进行机械操作试验以验证所有开关机械起作用，所有开关装置均已正确调校。2.7.7、配电箱（柜）进出口处封堵进出配电箱（柜）的电线电缆敷设完毕，且绝缘检测合格后，对箱（柜）进出线处进行封堵处理。2.8、电缆敷设本工程电力电缆采用低烟无卤交联绝乙烯电缆（WDZ-BYJ）、低烟无卤聚烯烃护套阻燃及耐火型电力电缆（WDZN-BYJ）及矿物电缆。2.8.1工艺流程图电缆敷设电缆的搬运及支架架设施工准备电缆头制作挂标志牌电缆测试2.8.2施工准备（1） 施工前应对电缆进行详细检查：规格、型号、截面、电压等级均符合设计要求。检查桥架、配管标高走向，测量每根电缆实际需用长度，然后进行配盘。电缆敷设前进行绝缘摇测或耐压试验,电缆测试完毕，电缆端部应用橡皮包布密封后再用黑胶布包好。（2） 1KV以下电缆，用1KV摇表测线间及对地的绝缘电阻应不低于10M。（3） 控制电缆用500V摇表测量，其电阻不小于0.5M。（4） 放电缆机具的安装：采用机械放电缆时，应将机械安装在适当位置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安置好。2.8.3在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。2.8.4电缆的搬运及支架架设电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，或将电缆头紧固好，以免电缆松驰。电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。如下图：2.8.5电缆敷设（1） 电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准：控制电缆、聚氯乙烯绝缘电缆弯曲半径不小于电缆直径的10倍；多芯交联电缆弯曲半径不小于电缆直径的15倍；单芯交联电缆弯曲半径不小于电缆直径的20倍；矿物绝缘电缆曲半径不小于电缆直径的20倍。电缆严禁绞拧、护层断裂和表面严重划伤。（2） 不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。（3） 电缆转弯和分支不紊乱，走向整齐清楚。（4） 垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。（5） 自下而上敷设时，低层小截面电缆可用滑轮麻绳人力牵引敷设。大截面电缆宜用机械牵引敷设。（6） 沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。（7） 电缆穿过楼板和墙壁处时，应装套管，敷设完后应将套管与楼板之间缝隙用批准之防火材料堵死。电缆穿过建筑沉降缝时，须留一圆环，圆环大小须使沉降缝移动时不会使电缆承受任何压力。2.8.6挂标志牌（1） 标志牌规格应一致，并有防腐功能，挂装应牢固。（2） 标志牌上应注明回路编号、电缆编号、规格、型号及电压等级。（3） 沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，施工完毕做好成品保护。2.8.7电缆测试（1） 绝缘电阻测试选用1KV摇表对电缆进行摇测，绝缘电阻应不小于10M，电缆摇测完毕后，应将芯线分别对地放电。（2） 连续性测试每一保护导体，须作连续性测试。进行测试时，须在总线的位置把中性及保护导体互相连接，然后使用连续性试验器在每一用电位的地线与中性线之间进行检验，该处所显示的读数须接近零。2.8.8电缆头制作（1） 工艺流程：剥开电缆头制作电缆头压电缆芯线接线鼻子与设备器具连接（2） 工艺要求：电缆头制作采用热缩电缆头工艺制作，如图所示，加热收缩温度为110120，电缆头封闭严密，填料饱满，无气泡、无裂纹；芯线连接紧密。（3） 压电缆芯线接线鼻子：从芯线端头量出长度为线鼻子的深度，另加5mm，剥去电缆芯线绝缘，并在芯线上涂上凡士林。将线芯插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。根据不同的相位，使用黄、绿、红、蓝及黄绿相间五色塑料带分别包缠电缆各芯线至接线鼻子的压接部位。（4） 根据接线端子的型号，选用螺栓将电缆接线端子连接至设备上，注意应使螺栓由上向下或从内到外穿，平垫和弹簧应安装齐全。主开关及其设备的动力电缆在系统上必须保持正确的相序及相色。填充防潮段密封胶602.9、管内穿线及线槽放线本工程阻燃或耐火型聚氯乙烯绝缘铜芯电线。2.9.1、管内穿线：（1） 管内穿线施工工艺流程图：施工准备选择导线穿带线清扫管路放线及断线导线与带线的绑扎套护口导线连接导线焊接导线包扎线路检查绝缘摇测（2） 选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、中性线及保护地线应加以区分，用红、黄、绿、导线分别作A、B、C相线，黄绿双色线作接地线，兰色线作中性线；控制线中相线
