广东某高层框支剪力墙结构住宅楼外脚手架施工方案(附计算书、示意图).doc

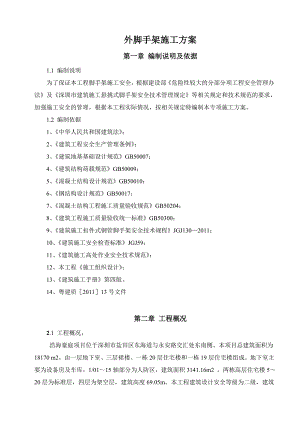

外脚手架施工方案第一章 编制说明及依据1.1 编制说明为了保证本工程脚手架施工安全,根据建设部危险性较大的分部分项工程安全管理办法及深圳市建筑施工悬挑式脚手架安全技术管理规定等相关规定和技术规范的要求,加强施工安全的管理,根据本工程实际情况,按相关规定特编制本专项施工方案。1.2 编制依据1、中华人民共和国建筑法;2、建筑工程安全生产管理条例;3、建筑地基基础设计规范GB50007;4、建筑结构荷载规范GB50009; 5、混凝土结构设计规范GB50010;6、钢结构设计规范GB50017;7、混凝土结构工程施工质量验收规范GB50204;8、建筑工程施工质量验收统一标准GB50300;9、建筑施工扣件式钢管脚手架安全技术规程JGJ1302011;10、建筑施工安全检查标准JGJ59;11、建筑施工高处作业安全技术规范;12、本工程施工组织设计;13、建筑施工手册第四版。14、粤建质201113号文件第二章 工程概况2.1 工程概况,浩海豪庭项目位于深圳市盐田区东海道与永安路交汇处东南侧。本项目总建筑面积为18170 m2,由一层地下室、三层裙楼、一栋20层住宅楼和一栋19层住宅楼组成。地下室主要为设备房及车库,1/0115轴部分为人防区,建筑面积3141.16m2 。两栋高层住宅楼520层为标准层,四层为架空层,建筑高度69.05m。本工程建筑设计安全等级为二级,建筑类别为一类,抗震设防烈度7°,主体结构设计合理使用年限50年。主要结构体系为框支剪力墙结构体系。基础形式为冲孔灌注桩。外立面装饰:外墙有铝合金窗、外面面砖、外墙涂料等。外立面上下基本一致,局部有伸缩,施工时,挑檐处钢管预埋套管,直接通过,装修时修补挑檐处。奇偶层不同处,直接在板上增加一排立杆,与外架拉结,并增设钢筋网片。2.2脚手架概况根据本工程结构设计情况,钢管式外脚手架分为3段,地下室外架为一段,高度4.7m,采用落地式脚手架;1-4层外架为一段,高度20.5m(包含1.5m的安全围护高度及加高0.7m),采用落地式脚手架,脚手架基础放置在地下室顶板;5层以上采用悬挑式钢管脚手架,分别在5层板面及14层板面进行悬挑(悬挑脚手架施工方案另编)。第三章 材料计划3.1 材料与设备计划3.1.1 材料准备本工程所需材料均由我司自行采购提供,材料随工程进度分阶段组织进场。3.1.2 机具准备搭拆架子所需机具主要有扳手、吊线、倒链,由架子工自备,项目部应配备如下表的检查工具:名称数量用途力矩扳手3检查扣件拧紧程度游标卡尺1检查钢管内外径及壁厚塞尺1检查钢管两端切斜偏差钢卷尺3检查架体尺寸水平尺1检查水平杆高差角尺1检查剪刀撑与地面撑角第四章 脚手架的主要搭设方法及检查验收4.1 工艺要求及各种材料的力学性能1、钢管脚手架,所有钢管采用现行国家标准直缝电焊钢管(GB/T13793)或低压流体输送用焊接钢管(GB/T3092)中规定的3号普通钢管,尺寸选用外径48mm,壁厚 3.0mm,其质量应符合碳素钢结构(GB/T 700)中Q235-A级钢的规定,钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证及检测报告。2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合建设部钢管脚手架扣件标准(GB15831)的要求,由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷,扣件的规格应与钢管相匹配,贴和面应干整,活动部位灵活,夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N·m时不得发生破坏。3、脚手板采用成品钢芭片,钢芭片钢筋节点焊缝长度满足规范要求。4、安全网采用密目式安全网,网目应满足2000目/100cm2,做耐贯穿试验不穿透,1.6×1.8m的单张网重量在3kg以上,颜色应满足环境效果要求,选用绿色。要求阻燃,使用的安全网必须有产品生产许可证和质量合格证,以及由深圳市建筑安全监督管理部门发放的准用证。5、连墙件采用Ø48×3.0mm钢管,其材质应符合现行国家标准碳素钢结构(GB/T 700)中Q235A钢的要求。6、型钢水平悬挑杆采用18号工字钢,其材质应符合现行国家标准碳素钢结构(GB/T 700)中Q235A钢的要求,钢材不得有裂缝、变形。7、钢丝绳计算采用15.5mm的6×19+1圆股钢丝拉绳,其材质应符合现行国家标准重要用途钢丝绳(GB8918-2006)的要求,在各段悬挑架的中间,每隔不大于5层、高度在15m左右增加一次分层反拉卸荷,采用钢丝绳拉吊每跨内外立杆。钢丝绳直径不小于15.5mm(6*19+1),拉吊层每跨设置连墙杆,且连墙件贯穿于脚手架内外沥干,做到拉顶结合刚性连接,防止立杆变形。根据深圳市龙岗区建筑施工悬挑式脚手架安全技术管理规定,工字钢上钢丝绳仅作为一种安全储备措施,不得作为悬挑构件的受力杆件,故悬挑构件上钢丝绳不参与本方案中的计算。4.2 脚手架的设计4.2.1 脚手架设计原则脚手架的设计原则,应以实用、安全、经济、简便为主。4.2.1.1 实用1、要有适当的宽度、步距高度、离墙距离等便于工人操作,并能堆放和运送必须的材料和小型工具2、要能满足立体交叉流水作业要求,尽量减少和避免多次拆架。3、要与垂直运输设施、楼层或作业层相适应,以确保脚手架操作所需材料的运输及作业高度需要,脚手架平台搭高度,高于结构楼层3米左右,并且要求在平台外边围扣护栏,严禁在平台堆放材料,确保脚手架平台整洁畅通,杜绝外架高空坠物。4.2.1.2 安全1、脚手架本身应具备足够的承载能力,在施工荷载下不变形、不倾斜,以确保架子不致发生不均匀沉降或倾斜。2、要有可靠的安全防护措施等。4.2.1.3 经济在满足使用和安全要求的条件上,因地制宜,另外要考虑到对工期、人工、质量的影响。4.2.1.4简便在架子设计时,要做到使脚手架搭设、拆除和搬运较方便,周转灵活。4.2.2 脚手架的设计项目4.2.2.1 作用于脚手架的荷载分永久荷载和活荷载。永久荷载包括组成架子的所有杆件、扣件、螺栓、脚手板、护身栏、安全网、挡脚板、钢丝绳等。活荷载包括施工过程中施工人员、小型工具、存放轻型材料等重量。4.2.2.2 荷载组合与组合系数如下表设计项目荷载组合与组合系数横向、纵向水平杆强度及变形永久荷载+施工均布活荷载脚手架立杆稳定永久荷载+施工均布活荷载永久荷载+施工均布活荷载+风荷载连墙件承载力双排架,风荷载4.2.2.3 荷载分向系数与动载系数在设计计算脚手架结构时,计算构件的强度稳定性与连接强度时应采用荷载效应基本组合的设计值,永久荷载分项系数应取1.2,可变荷载分项系数应取1.4。4.2.2.4 设计资料遵照钢结构设计规范、建筑施工扣件式钢管脚手架安全技术规范、建筑施工手册1、Ø48×3.0mm钢管:抗拉、抗压和抗弯位f=205N/mm2,抗剪fv=120N/mm2。2、扣件连接抗滑移承载能力设计值Ncv=8kN/个扣件(直角、旋转扣件)。3、构件变形及容许长细比:(1)受弯构件的容许挠度:脚手板纵向横向水平杆L/150与10mm;(2)悬挑受弯杆件容许挠度:L/400;(3)受压受拉构件的容许长细比:双排架 210;横向斜掌剪刀撑中压杆 250、拉杆350。4.2.3 脚手架设计内容4.2.3.1 基本要求扣件式钢管脚手架允许施工活荷载小于3KN/m2,活荷载只允许两层同时作业。搭设脚手架用钢管要求无开裂、无压扁、无严重锈蚀及弯曲;扣件要求有出厂合格证,无脆断、无滑丝变形等质量缺陷。4.2.3.2 设计与构造要求1、立杆双排脚手架的里立杆离墙距离为0.25m或0.40m(玻璃幕墙),内外立杆横距0.90m,立杆纵距为1.2m,步距为1.80m。脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立杆的对接接头交错布置,高度方向相互错开500mm以上,且要求相邻接头不应在同步同跨内,以保证脚手架的整体性。立杆的接长应采用对接扣件,不宜采用旋转扣件。立杆的垂直度偏差不大于架高的L/200,同时要求全高偏差不大于100mm。2、横杆大横杆要错开布置在立杆内侧,并应尽量平直,接头位置要上下里外错开,即使同一步里外两根大横杆的接头,不宜在同一跨内,上下相邻的两根大横岗接头也应错开一根立杆。外架立杆与大横杆交点处设置小横杆,两端固定在立杆,以形成空间结构整体受力。小横杆里端离墙距离200mm,局部卸载处顶到墙,小横杆摆放在立杆两侧,小横杆应出立杆或大横杆外侧小于150mm。3、脚手架里排立杆与结构层之间均应铺设木板:板宽为200mm,里外立杆应满铺脚手板,无探头板。满铺层脚手片必须垂直墙面横向铺设,满铺到位,不留空位,不能满铺处必须采取有效的防护措施。脚手片须用18铅丝双股并联绑扎,不少于4点,要求绑扎牢固,交接处平整,铺设时要选用完好无损的脚手片,发现有破损的要及时更换。4、剪刀撑脚手架外围剪刀撑沿高度和长度连续布置。每道剪刀撑跨越立杆根数为5-7根,最小距离不得小于6m;将构架与悬挑梁(架)连成一体、一字型、开口型脚手架的端部必须设置横向斜撑;中间应每隔6个立杆间距设置一道,同时该位置应设置连墙件;转角位置可设置横向斜撑作为加固,横向斜撑应由底至顶层呈之字型连续布置。剪刀撑斜杆的接长宜采用搭接,搭接长度不小于1m,应采用不少于3个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于150mm,最下面的斜杆与立杆的连接点离地面或支撑面不宜大于500mm,以保证架子的稳定性。剪刀撑斜杆的水平夹角为4560度,剪刀撑的布置要及时,以防止脚手架纵向倾倒。5、连墙杆连墙杆是保证脚手架稳定性和垂直度的重要杆件,按以下方法设置:垂直方向按照楼层高度每层设置,悬挑架水平为3.6m设置(即3跨),连墙杆应做菱形布置。外脚手架的断口处两端应每步设置连接,连墙杆应尽可能设置在脚手架的立杆与大小横杆相连接处附近,在规定位置设置连接点有困难时,应在邻近点附近补足,连墙杆必须从第一步大横杆开始设置。6、钢丝绳斜拉杆采用15.5的6×19+1圆股钢丝拉绳,在悬挑架的中间,每间隔4层设一次卸荷,且高度不大于15m,采用钢丝绳拉吊每跨内外立杆,卸荷受力节点多加一道扣件,每跨设置连墙件,且连墙件应贯穿脚手架内外立杆,做到拉顶结合刚性连接,防止立杆变形,以保证施工安全。故工字钢上钢丝绳按构造配置。钢丝绳卸荷层部位,每跨设置连墙件。在设置卸荷钢丝绳时,钢丝绳与悬挑工字钢和立杆保持在同一垂直平面内,并用花篮螺栓调节钢丝绳的张紧度,使钢丝绳受力保持一致,花篮螺栓的承载力不低于钢绳绳和吊环的承载力。7、脚手板在作业层每两步架满铺,每隔两层且高度不超过10.0米设水平安全网或满铺脚手板,施工层设挡脚板,挡脚板高180mm,并注意封闭措施;外侧均满挂密目式安全立网,并全封闭。8、进出口处安全防护棚(见附图)在人员、材料、货物进出口处,外架搭设时应留出洞口,并在洞口上方搭设防坠栏板,在道路的外沿也搭设防坠栏板或栏网;在人员进出口上方搭设6m宽的安全棚架,上铺七夹板,底层满铺一层七夹板,上层与底层七夹板间采用50×100木方作内楞,以防坠物伤人。9、作业层限制外脚手架不允许局部有过大的堆载,立体交叉作业层数不多于两层。10、扣件的安装及注意事项(1)所采用的扣件应符合GB15831钢管脚手架扣件的规定。(2)所有拟选用的材料不得有机械损伤和性能缺陷。凡是有影响寿命或安全隐患的材料均不得采用。(3)所有扣件的紧固程度要符合要求,可力矩扳手实测,要求达到4060N·m,过小则扣件容易滑移,过大则会引起扣件的铸铁件断裂。(4)扣件安装时,所有扣件的开口必须向外斜向下,这样可以防止闭口缝的螺栓钩挂操作者的衣服,同时可以防止因雨水停留螺纹丝口而锈蚀螺栓。11、脚手架一般要求连续布置,若因结构特点决定不能连续而必须保持一定差距时,在高低脚手架连接处,高处脚手架断口的端头,要求采取安全加固和封闭措施。12、搭设与安装:脚手架在搭设过程中,应及时安装好连墙件、反拉钢丝绳和其它安全防护设施,在装修阶段和拆除前,应加强对连墙件、反拉钢丝绳的检查和维护,验收合格后,才能进行下道工序。脚手架的外侧沿长度和高度应连续设置剪刀撑。4.2.4 施工方案的确定作为建筑施工中不可缺少的设施,脚手架在整个施工过程中用作操作平台、施工作业和运输通道,并临时堆放施工用材料和机具,伴随整个施工过程。根据本工程建筑特征和我公司机械配备情况及以往的施工经验,拟采用以下方案:4.2.4.1本工程5层以上建筑平面为标准层,外脚手架采用型钢普通悬挑双排钢管扣件式脚手架。4.2.4.2 材料选用Ø48×3.0mm钢管,扣件式卡扣,计算按照Ø48×3.0mm钢管。4.2.4.3 搭设要求:悬挑脚手架从5层开始搭设,型钢选用18号工字钢,立杆横向间距0.90m,纵距1.2m。里排离建筑主墙体外边缘0.25m或0.40m,步距为1.8m。隔2步满铺设脚手板。4.2.4.4 安全保护措施1、为保证来往行人及施工作业人员的安全,要求沿建筑物四周5米内搭设双层悬挑安全防护棚,采用14.00mm的6×19+1圆股钢丝绳卸载,并设置顶撑钢管。防护棚钢管间距不大于600mm,上下两层铺18mm厚七合板,防护棚内侧以50×100mm的木方作为七合板的内肋,上下两层间距500mm,以防止高空施工中杂物坠落。2、外架采用密目式安全网封闭,不得有掉杂物的空档。3、在转角开始,剪刀撑沿立面满搭,与水平交角成4560度范围,斜杆用2个以上回旋扣件连接,搭接长度1000mm。4.3 脚手架选用的形式及主要搭设方法4.3.1 脚手架选用的形式本工程外脚手架为普通悬挑型钢管脚手架。4.3.1 脚手架选用的形式本工程外脚手架大部分为普通悬挑型钢管脚手架,局部落地脚手架。4.3.1.1、悬挑脚手架的搭设裙房:一次搭设到位:从5层板面(17.9m+0.7m)开始搭设,至屋面女儿墙面(34.5m)搭设高度为28.8m。塔楼:第一次的搭设:从5层板面(17.9m+0.7m)开始搭设,至14层板面(43.45m+0.7)搭设高度为25.55m(验算高度28m)。第二次的搭设:从14层板面(43.45m+0.7)开始搭设,至14层屋面板面(69.05m)搭设高度为25.6m。4.3.1.2、落地脚手架的搭设裙房:一次搭设到位:从地下室顶板板面(-0.6m)开始搭设,至屋面女儿墙面(17.9m+0.7m)搭设高度为19.2m。4.3.2 脚手架主要搭设方法4.3.2.1 搭设准备技术人员应熟悉上部图纸,熟悉各部位及高度的结构变化;项目部应组织必须的物料进场,其中包括Ø48×3.0mm钢管、对接扣件、直角扣件、旋转扣件和安全网等,以备外脚手架搭设使用;有关作业班组应组织足够的作业人员,准备外脚手架的搭设;同时在施工前,项目部应当组织有关技术人员和安质人员对作业班组进行作业前技术、安全交底。4.3.2.2 搭设要求外脚手架搭设的基本要求是:横平竖直、整齐清晰、图形一致、平通顺、边接牢固,受荷安全、有安全操作空间、不变形、不摇晃。4.3.2.3 搭设流程普通悬挑脚手架普通悬挑脚手架搭设严格遵守以下施工流程为:钢筋预埋、工字钢安装浇筑混凝土摆放扫地杆逐根竖立立杆并与扫地杆扣紧装扫地小横杆并与立杆和扫地杆扣紧装第一步大横杆并与各立杆扣紧安装第一部小横杆安装第二步大横杆安装第二步小横杆加设临时斜撑杆,上端与第二大横杆扣紧安装第三、四步大横杆和小横杆安连墙杆接立杆加设剪刀撑铺脚手板绑扎防护栏杆及挡脚板挂安全网保护。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并用小竹片点出立杆标记;垫板、底座应准确地放在定位线上,垫板必须铺放平整,不得悬空。在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角除双向增设,待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排,后立内排。其余按构造要求搭设。4.3.3 节点部位的做法4.3.3.1架体转角处架体转角处是应力集中点,及变化点,所以需要对架体转角处采取必要的措施以确保架体的稳定。在转角处的里外两根立杆直接支撑在18号工字钢上,并设置钢丝绳拉结,为确保其余立杆均有支撑,在18号工字钢上加设10号槽钢横梁,18号工字钢外侧间距不能大于1200mm,转角处三跨内连墙件满设,即每跨设置一连墙件。4.3.3.2 阳台处当外架遇外挑构件或阳台时,悬挑型钢不能把外挑结构作为型钢的支撑点,并且需增加钢丝绳的拉结,保证悬挑型钢的挠度符合规范要求,具体做法如下:阳台处悬挑型钢悬挑长度为1.2m+外挑结构宽度,采用15.5mm的6×19+1圆股钢丝绳对悬挑型钢拉结两次,并对架体采用两次卸载,上吊点采用Ø20的圆钢,锚固长度满足规范要求,并用花篮螺栓调节钢丝绳的张紧度,确保钢丝绳均匀受力,具体做法见附图。4.3.3.3 安全通道处1、出入口设在结构首层,挑空两根立杆,跨越两步三跨,大小为4.5m×4.0m(宽×高)。出入口再搭设3.0m×4.5m×4.5m(长×宽×高)的防护棚,上铺50mm 厚的双层脚手板。在出入口两侧的内、外排立杆处分别增设一根立杆,并高于门洞口2步,立杆用短管斜撑相互联系,上方悬空立杆处增加一根斜杆,斜杆与各主节点相交处用旋转扣件固定。洞口上方增设两道横向支撑,应伸出斜腹杆的端部,以保证立柱悬空处的整体性。门洞两侧分别增加两根斜腹杆,并用旋转扣件固定在与之相交的小横杆的伸出端上,旋转扣件中心线至主节点的距离在15cm 以内。当斜腹杆在一跨内跨越两个步距时,应在相交的大横杆处增设一根小横杆,将斜腹杆固定在其伸出端上。斜腹杆采用通长杆件,接长采用对接扣件。出入口具体做法详见附图。施工电梯出口处设置4.5m×3.6m×6m(长×宽×高)出入口,顶部铺50mm 厚的双层七夹板,具体做法详见附图:施工电梯与外脚手架关系图。4.3.3.4施工电梯口本工程施工电梯安装在外架外侧,外架无需拆除或留设洞口,仅在每个结构层对应的外架体上满铺七夹板,底下采用50×100木方做底楞。当遇到外架架体的大横杆与施工电梯出口相冲突时(建筑层高与步距非整数关系),把施工电梯口处大横杆进行上下调整,并对架体采取局部加固。施工电梯与外架关系及施工电梯口处大样见附图。4.3.3.6 结构凹入处本建筑存在较少的凹入处,且部分凹入处宽度不大,局部会引起悬挑型钢悬挑长度过大,为保证架体稳定可靠,故采取以下措施对凹入处进行加固:对于结构凹入处,横向布置一根18号的工字钢,横向工字钢两侧用Ø20的圆钢卡环固定,并将工字钢与圆钢焊接固定,架体悬挑工字钢直接支撑在横向工字钢上,悬挑工字钢与横向工字钢焊接牢固,悬挑工字钢末端采用Ø20的圆钢固定,横向工字钢与悬挑工字钢节点处采用一道钢丝绳卸载。第五章 质量、安全保证措施5.1 组织保障机构项目经理:梅冬冬技术负责人:江进项目副经理:张济国项目总施工:江进技术组质安组施工组设备材料组技术主管黄飞龙质检员蔡永祥安全主任魏艳丽材料主管张寿军架工组陈沃泉测量员张德智施工安全管理人员:姓名职务职称工作职责学历电话梅冬冬项目经理助理工程师全面工作大专江进技术负责人工程师技术负责人大专张济国项目副经理土建工程师项目总协调黄飞龙技术负责土建工程师项目技术负责本科魏艳丽安全主任工程师安全主任大专陈沃泉施工负责工程师现场施工总协调郭子荣安全员工程师项目安全监督专科方案编制审核及实施管理人员:黄飞龙技术负责土建工程师技术监督、实施本科陈沃泉现场管理方案落实、监督大专郭子荣安全员工程师现场安全验收大专5.2 施工质量保证技术措施1、操作人员作业前必须进行岗位技术培训与安全教育。2、技术人员在脚手架搭设、拆除前必须给作业人员下达安全技术交底,并传达至所有操作人员。3、脚手架必须严格依据本施工组织设计进行搭设,搭设时,技术人员必须在现场监督搭设情况,保证搭设质量达到设计要求。4、外架搭设完后,按JGJ130-规范和搭设方案,由项目经理组织项目技术负责人,质检员、安全员、作业班组对每二层进行一次检查验收,合格后方可使用。5、外架悬挑用的工字钢、梁的焊接、斜拉钢丝绳的固定要符合规范要求,整个型钢外边要刷防锈漆。6、整个架体搭设要做到横平竖直、立杆要直、横杆要平、有弯曲变形,开裂等缺陷的钢管严禁用于受力杆。7、各安全设施要严密设置,安全网封闭要严,绑扣要牢,脚手板、踢脚板等要绑扎牢靠。8、立杆垂直允许偏差为架高L /200,全高垂直偏差不大于100mm。相邻立杆的接头上下应错开500mm以上,应不在同一步距内,错开搭设。9、大横杆同一排水平偏差不大于该片脚手架的1/300,且不大于50mm,上下大横杆应错开放置在立杆内、外侧,且接头中心距立杆距离应小于1/3跨度,同一步内外横杆的接头应错开设置。10、大横杆对接扣件的开口应朝架子内侧,不应向上。螺栓应朝上,以防雨水进入钢管内,直角扣件开口不得朝下。立杆应采用对接,不得采用搭接。11、脚手架各杆件相交伸出的端头,均应大于10cm,以防杆件滑脱。12、在搭设悬挑架时,在浇筑混凝土前,预先埋型钢及预埋件。5.3 脚手架安装、使用和拆除的安全技术措施5.3.1 脚手架安装安全技术措施1、脚手架搭设人员必须是经过现行标准特种作业人员安全技术考核管理规则考核合格的专业架子工,架子工进场前应核对架子工本人与证件是否一致,并确保证件的真实性。 2、搭设脚手架人员必须戴好安全帽、安全带、穿防滑鞋、工具放在工具袋内。3、凡未经安全教育,患有高血压、心脏病以及不适应高处作业的人员一律不准上架作业。并定期进行体检。4、对作业人员进行安全技术交底方可上岗作业,交底内容要有针对性。5、搭设过程中划出工作标志区,禁止行人进入、统一指挥、上下呼应、动作协调,严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方,并得到允许,以防坠落伤人。6、对钢管、扣件、脚手片进行检查验收,不合格的不使用。7、脚手架的基础必须经过硬化处理满足承载力要求,做到不积水、不沉陷,顶板基础的混凝土必须达到设计强度的75以上才能施工。8、在搭设过程中应由安全员、架子班长等进行检查,验收和签证。每两步验收一次,达到设计施工要求后方能继续向上搭。9、脚手架及时与结构拉结或采用临时支顶,以保证搭设过程安全,未完成脚手架在每日收工前,一定要确保架子稳定。10、脚手架必须配合施工进度搭设,一次搭设高度不得超过相邻连墙件以上两步。5.3.2 脚手架使用安全技术措施1、结构外脚手架每支搭一层,支搭完毕后,经项目部安全员验收合格后方可使用。任何班组长和个人,未经同意不得任意拆除脚手架部件。2、严格控制施工荷载,脚手板不得集中堆料施荷,施工荷载不得大于3kN/m2,确保较大安全储备。3、结构施工时不允许多层同时作业,装修施工时同时作业层数不超过两层。4、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时,应采取适当的临时撑拉措施。5、各作业层之间设置可靠的防护栅栏,防止坠落物体伤人。6、定期检查脚手架,发现问题和隐患,在施工作业前及时维修加固,以达到坚固稳定,确保施工安全。5.3.3 脚手架拆除安全技术措施本工程作为高层住宅工程,在外墙粉刷完成以后即可进行脚手架的拆除工作。脚手架的拆除,是一项比较危险的作业。一些杆件的连结已松动或脱落,却又不明显;一些部件在使用过程中,由于管理不善而发生位移。因此外架的拆除在整个工程管理中相当重要,它直接影响到单位工程的顺利完成和工地的安全文明生产。1、拆除前的准备工作(1)正确佩戴安全帽和安全带,上高空作业穿软底鞋,准备好工具袋。(2)拆除作业区的地面划定醒目的警戒区域标志,周边拉起安全警示带,并设专人监护。关闭建筑物外开窗扇,清除一切伸向窗外的材料等物件。(3)拆除外架前项目部事先做好安全技术交底工作签定安全生产责任书,要求每位操作人员均应交底。(4)全面检查待拆脚手架,根据检查结果,拟订出作业计划,报请批准,进行技术交底后才准工作。2、拆除程序(1)本工程外架的拆除采取分立面、分高度、留局部等相结合的拆除程序拆除外架。基本上安全搭设作业相反程序进行。(2)脚手架上堆物和垃圾全部清理.(3)拆除外架立面安全网。(4)从上而下按搭设时的反程序分解架体:竖脚手片横脚手片防护栏杆踢脚杆剪刀撑连墙体大横杆小横杆立杆。(5)连墙点和剪刀撑应随脚手架整体拆除同步施工,不允许先行拆去。(6)施工洞口两侧局部外架待施工洞完成后再按以上拆除顺序进行,但要做好拉结点的固定。3、拆除注意事项(1)凡是不符合高处作业要求的人员均不得进行拆架作业,拆除人员必须持证上岗,严禁酒后高处作业。(2)凡遇台风、雨天、雪天气候,应停止拆除工作。不允许夜间作业。(3)高处吊运杆件:长型杆件采用两点捆扎吊的方法,吊运前钢管上的扣件必须拆尽并按钢管长度规格分吊,不允许长短混杂一起吊,同时也不允许将钢管随意往下搬。(4)脚手架的拆除应绕建筑物周边一步一步循序渐进分解,不允许踏步式作业。(5)作业人员进入岗位后,应先进行检查,如遇薄弱部位时,要先加固,扣拆除,对步层面留存的物件或垃圾等,先清理,在传入建筑内或装入盛器吊下。(6)翻脚片时应注意站立位置,并应自外向里翻起竖立,防止外翻时未清除的残留物从高处堕落伤人。(7)当日完工后,应仔细检查岗位周围情况,确认无隐患后方可离岗。(8)外架拆至地面或悬挑型钢尽头时,特别是最后里外立杆时,应集体配合,防止倒架事故。(9)输送到地面的材料,应按类堆放整齐。(10)外架拆除时要做好外墙装饰和门窗安装工程的成品保护工作。5.4 施工应急救援措施5.4.1 目的为了贯彻实施“安全第一,预防为主”的安全方针,对扣件钢管脚手架工程可能产生的隐患采取相应的预防措施及救援方案,提高整个项目部对事故的整体应急能力,确保发生意外事故时能有序的应急指挥,有效的保护员工的生命、企业财产的安全、保护生态环境和资源、把事故降低到最小程度。5.4.2 应急领导小组此危险性较大脚手架工程施工前成立了专门的应急领导小组,来确保发生意外事故时能有序的应急指挥。应急领导小组见本工程的应急救援预案(海浩明珠雅居工程应急救援预案)。5.4.3 应急领导小组职责1、领导各单位应急小组的培训和演习工作,提高其应变能力。2、当施工现场发生突发事件时,负责救险的人员、器材、车辆、通讯联络和组织指挥协调。3、负责配备好各种应急物资和消防器材、救生设备和其他应急设备。4、发生事故要及时赶到现场组织指挥,控制事故的扩大和连续发生,并迅速向上级机构报告。5、负责组织抢险、疏散、救助及通信联络。6、组织应急检查,保证现场道路畅通,对危险性大的施工项目应与当地医院取得联系,做好救护准备。5.4.4 应急反应预案在整个搭设、使用过程中一旦出现物体打击、触电、高处坠落、倾斜坍塌等突发事件、紧急情况则立即启动本工程的应急救援预案(海浩明珠雅居工程应急救援预案)第六章 安全文明施工措施6.1安全文明管理根据脚手架施工的特殊性,结合公司职业健康安全管理手册、程序文件,要求施工时作到如下: 1、进入施工现场的人员必须戴好安全帽,高空作业系好安全带,穿好防滑鞋等,现场严禁吸烟。 2、进入施工现场的人员要爱护场内的各种绿化设施和标示牌,不得践踏草坪、损坏花草树木、随意拆除和移动标示牌。 3、严禁酗酒人员上架作业,施工操作时要求精力集中、禁止开玩笑和打闹。 4、脚手架搭设人员必须是经考试合格的专业架子工,上岗人员定期体检,体检合格者方可发上岗证,凡患有高血压、贫血病、心脏病及其他不适于高空作业者,一律不得上脚手架操作。 5、上架子作业人员上下均应走人行梯道,不准攀爬架子。 6、护身栏、脚手板、挡脚板、密目安全网等影响作业班组支模时,如需拆改时,应由架子工来完成,任何人不得任意拆改。 7、脚手架验收合格后任何人不得擅自拆改,如需做局部拆改时,须经技术部同意后由架子工操作。 8、不准利用脚手架吊运重物;作业人员不准攀登架子上下作业面;不准推车在架子上跑动;塔吊起吊物体时不能碰撞和拖动脚手架。 9、不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上,严禁任意悬挂起重设备。 10、在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板,以及扣件绑扎扣等所有架子部件。 11、拆除架子而使用电焊气割时,派专职人员做好防火工作,配备料斗,防止火星和切割物溅落。 12、脚手架使用时间较长,因此在使用过程中需要进行检查,发现基础下沉、杆件变形严重、防护不全、拉接松动等问题要及时解决。 13、要保证脚手架体的整体性,不得与井架、升降机一并拉结,不得截断架体。 14、施工人员严禁凌空投掷杆件、物料、扣件及其它物品,材料、工具用滑轮和绳索运输,不得乱扔。 15、使用的工具要放在工具袋内,防止掉落伤人;登高要穿防滑鞋,袖口及裤口要扎紧。 16、脚手架堆放场做到整洁、摆放合理、专人保管,并建立严格领退料手续。 17、施工人员做到活完料净脚下清,确保脚手架施工材料不浪费。 18、运至地面的材料应按指定地点随拆随运,分类堆放,当天拆当天清,拆下的扣件和铁丝要集中回收处理。应随时整理、检查,按品种、分规格堆放整齐,妥善保管。 19、六级以上大风、大雪、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板、斜道板、跳板上有无积雪、积水等物。若有则应随时清扫,并要采取防滑措施。20、危险施工区域应派人佩章值班,并悬挂警示牌和警示灯。21、使用完毕的脚手架架料和构件、零件要及时回收,分类整理,分类存放。堆放地点要场地平坦,排水良好,下设支垫。钢管、角钢、钢析架和其他钢构件最好放在室内,如果放在露天,应用毡、席加盖。扣件、螺栓及其他小零件,应用木箱、钢筋笼或麻袋、草包等容器分类贮存,放在室内。22、脚手架基础(包括落地式卸料平台)应夯实平整、硬化,并设置排水沟。23、手架外侧张设密目式安全网,应从脚手架底部开始,网扣应用系绳扣牢。架体内应每隔一步设一道钢筋耙,钢筋耙应满铺并固定牢靠,当内立杆与建筑物之间距离大于150mm时,必须采取封闭防护措施。6.2 环境保护措施不仅要注重施工安全、质量、也要树立项目文明施工形象,应与时俱进,对环境采取保护,结合本工程现场情况,特采取如下环境保护施工措施:1、工地现场采取封闭式管理,在场地的西、北面及东面设置工地出入口,大门口处要门卫室建立门卫制度,门口有保安24小时值班。2、实行场地分片包干制,专人负责管理,保证施工现场道路畅通,排水畅通,做到无积水,无垃圾现象,使场地清洁整齐。3、在外架搭拆前,与临近的居民作好交涉,张贴施工公告,严禁早晨7:00之前及晚上10:00以后搭拆外架,搬运钢管应轻拿轻放,严禁随意抛钢管等材料。4、所使用的钢管、扣件均应做好防锈防腐处理。5、做好宣传教育工作,使职工养成良好习惯,保持施工现场美观整洁干净。第七章 劳动力计划7.1 安全生产管理人员建立由项目经理、施工员、安全员、搭设技术员组成的管理机构,搭设负责人负有指挥、调配、检查的直接责任。项目经理安全主管项目副经理质安科架工组技术组材料组后勤组具体责任人见5.1组织保障机构7.2 特种作业人员1、为确保工程进度的需要,同时根据本工程的结构特征和外脚手架的工程量,确定本工程外脚手架搭设人员需要1020人,均有上岗作业证书。2、放线测量工1人,在脚手架搭设前进行架体定位,并进行架体监测。3、外脚手架的搭设和拆除,均应有项目技术负责人的认可,方可进行施工作业,并必须配备有足够的辅助人员和必要的工具。第八章 外脚手架计算及构造钢管落地脚手架一、参数信息1.脚手架参数双排脚手架搭设高度为 19.5 m,立杆采用单立杆;搭设尺寸为:横距Lb为 0.9m,纵距La为1.2m,大小横杆的步距为1.8 m;内排架距离墙长度为0.25m;大横杆在上,搭接在小横杆上的大横杆根数为 2 根;采用的钢管类型为 48×3.0; 横杆与立杆连接方式为单扣件;连墙件采用两步三跨,竖向间距 3.6 m,水平间距3.6 m,采用扣件连接;连墙件连接方式为双扣件;2.活荷载参数施工均布活荷载标准值:3.000 kN/m2;脚手架用途:结构脚手架;同时施工层数:2 层;3.风荷载参数本工程地处广东深圳市,基本风压0.66 kN/m2;风荷载高度变化系数z,计算连墙件强度时取1.239,计算立杆稳定性时取1,风荷载体型系数s 为0.693;4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1161;脚手板自重标准值(kN/m2):0.300;栏杆挡脚板自重标准值(kN/m):0.110;安全设施与安全网(kN/m2):0.005;脚手板类别:冲压钢脚手板;栏杆挡板类别:冲压钢脚手板挡板;每米脚手架钢管自重标准值(kN/m):0.033;脚手板铺设总层数:10;5.承重混凝土板参数板类型:单向板;板单元计算跨度度Lo(m):2.4m;计算跨数:3跨;板厚度h(mm):180;混凝土成型龄期TB(天):28;混凝土强度等级:XB=C30;混凝土强度实测值fck(MPa):14.3;钢筋位置 配筋量及等级 每米宽钢筋面积(mm2)板底正筋 HRB33510180 ASY=436.11板顶负筋 HRB33510150 ASY'=523.33 二、大横杆的计算按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定,大横杆按照三跨连续梁进行强度和挠度计算,大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。1.均布荷载值计算大横杆的自重标准值:P1=0.033 kN/m ;
