广西某高层商住小区工程临时用电施工方案(用电量计算).doc

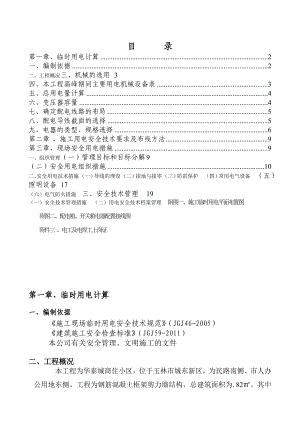

目 录第一章、临时用电计算2一、编制依据2二、工程概况三、机械的选用3四、本工程高峰期间主要用电机械设备表3五、总用电量计算4六、变压器容量4七、确定配电线路的布局5八、配电导线截面的选择5九、电器的类型、规格选择6第二章 、施工用电安全技术要求及布线方法9第三章、现场安全用电措施9一、组织管理（一）管理目标和目标分解9（二）安全用电组织措施10二、安全用电技术措施（一）导线的埋设（二）接地与接零（三）防雷保护（四）常用电气设备（五）照明设备17（六）电气防火措施三、安全技术管理19（一）安全技术管理措施（二）用电安全技术档案管理附图一、施工临时用电平面布置图附图二、配电箱、开关箱电器配置接线图附件三 、电工及电焊工上岗证第一章、临时用电计算一、编制依据施工现场临时用电安全技术规范（JGJ46-2005）建筑施工安全检查标准（JGJ59-2011）本公司有关安全管理、文明施工的文件二、工程概况本工程为华泰城商住小区，位于玉林市城东新区，为民路南侧、市人办公用地东侧。工程为钢筋混凝土框架剪力墙结构，总建筑面积为.82。其中包括一栋商业综合楼，地上二十二层，地下二层（共10.35m深，地下二层战时按人防，甲类防空地下室核六级）房屋高度87.3m，建筑面积为16918.97；三栋高层住宅（住宅区共计7个单元小区A-G），地下二层（共10.33m深，地下二层战时按人防，甲类防空地下室核六级），其中A单元地上二十七层，建筑高度82.1m，建筑面积13379.98；B单元地上二十二层，建筑高度为67.1m，建筑面积11812.59；C、D单元地上三十二层，建筑高度97.5m，C单元建筑面积16700.48，D单元建筑面积17416.14；E、F、G单元地上三十二层，建筑高度97.2m，E单元建筑面积17551.78，F单元建筑面积17444.99，G单元建筑面积9723.45。地下室建筑面积33930.44。±0.000标高相对的绝对标高为82.00m。结构使用年限为50年，结构安全等级为二级，地下室防水等级为二级，抗震等级剪力墙为二级、框架为二级，人防工程抗力等级为核6、常6。整个施工现场的临时施工用电由建设单位供电系统的1#主配电柜、2#主配电柜引入。三、机械的选用本工程施工垂直运输机械根据建筑物情况选用四台塔吊，塔吊型号为QTZ60，施工期间安装五台施工电梯。主体阶段为施工用电高峰期，投入使用机械见下表，照明用4盏碘钨灯，10盏镝灯等。四、本工程高峰期间主要用电机械设备表序号设备名称型号规格单机功率数量同类设备功率（KW）1塔吊QT6041.14台164.42施工电梯SCD100305台1503搅拌机JZS5007.55台37.54加压水泵100D-16113台335钢筋弯曲机GW402.54台12.56钢筋切断机GJ40-12.54台10.08交流弧焊机AW-100163台489对焊机UN1-10031.31台31.310电渣压力焊机AW-10033.22台66.411木工电锯MJ1041.55台7.512木工电刨MB5041.12台2.213插入式振动器ZN501.14台4.414平板式振动器ZF151.51台1.5合计568.7合计用电量为568.7kW。取照明用电P 照明为20kW，按简化公式计算总用电量S 如下：上表中相关机械负荷换算：对焊机：交流弧焊机：电渣压力焊机：五、总用电量计算按简化公式计算总用电量如下P=1.05×K1（P动力 /cos）+ P照明=1.05×0.5×（568.7/0.75)+20=419.1 KVA式中：P:计算用电量（kW），即供电设备总需要容量。Cos:电动机的平均功率因数（本工程取0.75）。1.05：用电不均匀系数。则施工高峰期总用电量约419.1kVA。六、变压器容量P0=1.05P/cos=1.05×419.1/0.75=586.74KVAP0: 变压器容量（kVA）1.05：功率损失系数cos：用电设备功率因素，本工程取0.75。施工现场建设单位提供两台变压器总容量和为600kVA（分别300kVA、300kVA）。满足施工高峰期机械设备的用电需要。七、确定配电线路的布局我方另设一总配电箱从建设单位提供的变压器引到施工现场入口左侧面围墙内。各机械设备位置详附图：施电-1，因此配电线路布局按如下进行规划：我方分1#总配电、2#总配电箱分别沿工地围墙分1、2支路接入2#总配电箱，3、4支路接入1#总配电箱布线：1支路接入综合楼楼，塔吊一台、施工电梯一台、接搅拌机一台、加压水泵一台；2支路接入1#楼，塔吊一台、施工电梯一台、接搅拌机一台，同时接入钢筋加工场钢筋对焊机一台、钢筋切割机两台、钢筋弯曲机两台、交流弧焊机一台、电渣压力焊机一台。3支路各接入2#楼，塔吊一台、施工电梯一台、接搅拌机一台、加压水泵一台、同时接入钢筋加工场钢筋对焊机一台、钢筋切割机两台、钢筋弯曲机两台、交流弧焊机一台、电渣压力焊机两台；4支路各接入3#楼，塔吊一台、施工电梯二台、接搅拌机一台、加压水泵一台。八、配电导线截面的选择总线路导线截面的选择总线： I额= K×P/（·U额·cos）=0.5×132.7×1000/（×380×0.75）=134.4A式中：U额=380V，cos=0.75,K=0.5查建筑施工手册第四版第五分册P640，选用铝芯塑料线BLV（3×120+2×70），可允许电流212A，满足用电要求。支路导线截面选择线路： I额= K×P/（·U额·cos）=0.6×71.3×1000/（×380×0.75）=86.7A式中：U额=380V，cos=0.75,K=0.6查建筑施工手册第四版第五分册P640，选用铝芯塑料线BLV（3×95+2×75），可允许电流205A，可满足用电要求。北支路导线截面选择线路： I额= K×P/（·U额·cos）=0.6×69.1×1000/（×380×0.75）=83.9A式中：U额=380V，cos=0.75,K=0.6查建筑施工手册第四版第五分册P640，选用铝芯塑料线BLV（3×95+2×75），可允许电流205A，可满足用电要求。九、电器的类型、规格选择1、总配电箱电器选择I=134.4A，实际选用三相600AHR6熔断器式隔离开关，三相四极600A漏电保护器（动作电流150mA,动作时间0.2秒） 2、其它配电箱，开关箱的电器选择（1）.塔吊配电箱电器选择需用系数Kn1.0、功率因素: tg1.17有功功率:Pc1Kn×71.0kw1.0×71.071.0 kw无功功率:Qc1Pc1×tg71.0kw×1.1783.07 kw视在功率:SC=76.4KVAIC=116.1A选用三相160A隔离开关，160A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间应小于0.1S，保险丝选用160A的保险丝。从分配电箱到开关箱导线选用5×25mm2的截面积XV型橡皮绝缘五铜芯电缆线。(持续容许电流I=125A)(2).搅拌机开关箱电器选择需用系数Kn1.0、功率因素: tg1.17有功功率:Pc1Kn×7.5kw1.0×7.57.5kw无功功率:Qc1Pc1×tg7.5 kw×1.178.7 kwSC=11.5KVAIC=17.5A选用三相30A隔离开关，30A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间小于0.1S，保险丝选用30/25A保险丝。从分配电箱到开关箱导线选用5×2.5mm2的截面积XV型橡皮绝缘五铜芯电缆。(持续允许电流I=35A)(3).施工电梯配电箱电器选择需用系数Kn1.0、功率因素: tg1.17有功功率:Pc1Kn×38kw1.0×3838 kw无功功率:Qc1Pc1×tg38 kw×1.1744.5 kwSC=58.5KVAIC=88.9A选用三相100A断线器，100A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间小于0.1S，保险丝选用85A保险丝。从分配电箱到开关箱导线选用5×25mm2的截面积XV型橡皮绝缘五铜芯电缆线。(持续容许电流I=125A) (4).振动器开关箱电器选择SC=1.62KVAIC=2.46A选用三相8.5A隔离开关，16A三防溅型极漏电保护器(额定漏电动作电流15mA)，额定漏电动作时间小于0.1S，保险丝选用15A保险丝。从分配电箱到开关箱导线选用5×2.5mm2的截面积XV型橡皮绝缘五铜芯电缆。(持续容许电流I=35A)(5).电渣压力焊机开关箱电器选择需用系数Kn1.0、功率因素: tg1.17有功功率:Pc1Kn×18kw1.0×1818.0 kw无功功率:Qc1Pc1×tg18.0 kw×1.1721.1 kwSC=27.7KVAIC=42.1A选用三相100A断线器，100A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间小于0.1S，保险丝选用63A保险丝。从分配电箱到开关箱导线选用5×4.0mm2的截面积XV型橡皮绝缘五铜芯电缆。(持续容许电流I=45A)(6).钢筋切割机开关箱电器选择SC=3.23KVAIC=4.9A选用三相15A隔离开关，10A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间小于0.1S，保险丝选用60/20A保险丝。从分配电箱到开关箱导线选用5×2.5mm2的截面积XV型橡皮绝缘五铜芯电缆。(持续容许电流I=35A)(7).钢筋弯曲机开关箱电器选择需用系数Kn1.0、功率因素: tg1.17有功功率:Pc1Kn×7.5kw1.0×7.57.5 kw无功功率:Qc1Pc1×tg7.5 kw×1.178.8 kwSC=11.6KVAIC=17.6A选用三相16A闸刀开关，16A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间小于0.1S，保险丝选用20A保险丝。从分配电箱到开关箱导线选用5×2.5mm2的截面积XV型橡皮绝缘五铜芯线。(持续容许电流I=35A)(8).钢筋对焊机开关箱电器选择需用系数Kn1.0、功率因素: tg1.17有功功率:Pc1Kn×31.3kw1.0×31.331.3kw无功功率:Qc1Pc1×tg31.3 kw×1.1736.6 kwSC=48.2KVAIC=73.2A选用三相100A断线器，100A三极漏电保护器(额定漏电动作电流30mA)，额定漏电动作时间小于0.1S，保险丝选用85A保险丝。从分配电箱到开关箱导线选用5×25mm2的截面积XV型橡皮绝缘五铜芯电缆线。(持续容许电流I=125A) 3、分配电箱电器选择根据以上各开关箱接入设备、机具的用电电流选择（1）.综合楼1#分配电箱电器选择1#分配电箱供一台施工电梯、一台搅拌机、一台塔吊、一台加压泵使用，用电电流110.4A，选用200AHR6熔断隔离开关及三相200A断路器，从总配电箱到分配电箱导线选用铝芯塑料线BLV（3×95+2×75）。(持续容许电流I=205A)（2）1#主楼2#分配电箱电器选择 2#分配电箱供一台施工电梯、一台钢筋调直机、一台钢筋对焊机、两台钢筋切割机、两台钢筋弯曲机、两台搅拌机、两台加压泵使用，用电电流200.4A，选用300AHR6熔断隔离开关及三相300A断路器，从总配电箱到分配电箱导线选用铝芯塑料线BLV（3×95+2×75）。(持续容许电流I=305A)（3）.2#主楼楼3#分配电箱电器选择3#分配电箱供一台施工电梯、一台搅拌机、一台塔吊、一台加压泵使用，用电电流110.4A，选用200AHR6熔断隔离开关及三相200A断路器，从总配电箱到分配电箱导线选用铝芯塑料线BLV（3×95+2×75）。(持续容许电流I=205A)（4）3#主楼4#分配电箱电器选择 4#分配电箱供二台施工电梯、二台搅拌机、一台塔吊、二台加压泵使用，用电电流200.4A，选用300AHR6熔断隔离开关及三相300A断路器，从总配电箱到分配电箱导线选用铝芯塑料线BLV（3×95+2×75）。(持续容许电流I=305A)第二章 、施工用电安全技术要求及布线方法一、 线路敷设原则 建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定： 1、采用三级配电系统； 2、采用TN-S接零保护系统； 3、采用二级漏电保护系统； 4、移动电箱电源线，动力箱采用三相五芯橡皮电缆，单相照明用电移动电箱电源线，采用三芯橡皮电缆； 5、实行一机、一箱、一闸、一保护，电箱周围必须道路畅通，不得堆放任何物品； 6、箱内标明各回路名称，设工作零线和保护零线专用端子板并标明； 7、电箱门锁齐全，并有防雨，防尘措施，电箱门须做可靠接零保护，所有电气设备的金属外壳须做可靠接零保护。二、施工临时用电系统图设计及布线 1、采用TN-S系统，由总配电箱分2路到施工现场供电，施工用电布线采用沿地下或围墙边暗敷。 2、在施工现场西北角处设置一个总配电箱，然后在南北面布设8个分配电箱，施工楼层用电竖向布置按每隔二层设置一套二级箱，再在各设备旁设开关箱。 3、要求分配电箱与开关箱的距离不超过30米，开关箱与其控制的固定式用电设备距离不大于3米。各线路采用铝芯塑料线及五芯橡胶绝缘电缆布设。第三章、现场安全用电措施一、组织管理（一）管理目标和目标分解1、管理目标：无触电安全事故。2、目标分解：主管人：陈秋 电 工：戴育声 （二）安全用电组织措施1、建立项目临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案和专人管理。2、施工现场临时用电施工组织设计，必须经有关部门审核批准后才能实施。3、施工现场临时用电安装、维护、拆除必须由持有上岗证人员进行，严禁无证上岗。4、建立技术交底制度。专业电工向各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字数据上履行交底人和被交底人的签字手续，写明交底日期。5、建立用电安全检测制度。临时用电从工程开工开始，定期对临时用电工程进行检测，以监控临时用电工程是否安全可靠，并做好检测记录。6、建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。7、建立工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，并需规定拆除时间、人员、程序、方法、注意事项和防护措施等。8、建立安全检查和评价制度。按照建筑施工安全检查评分标准（JGJ59-99）和施工现场临时用电安全技术规范（JGJ46-2005）定期对现场用电安全情况进行检查评价。9、建立安全教育和培训制度。实行持证上岗制度，禁止无证上岗或随意串岗。定期对专业电工和各类用电人员进行用电安全教育和培训。10、施工现场临时用电公司每季度检查一次或不定期检查；项目部、电工每周检查一次，并填写检查记录。11、本工程触电应急预案委员会组成情况表和应急预案岗位工作职责负责人成员组长全面负责指挥紧急应变行动；收集情况，决定最新决策；综合事故调查报告；授权发言人对外发布信息。卢捷初谷年顺杨开创黄肖军应变协调员实施区域管制及警戒；协助现场指挥管制；调查事故原因及协调改善对策；向政府主管机关、保险公司报告及备案；陪同主管机关及保险公司人员调查；联络救护车。陈秋吴沣潮闻有发抢救组配合电力供应及断电之行动；视需要阻断发生源；受害场之机械或设备之抢修、拆卸。许金强黄鸣文先乐急救组提供必要抢救器材；伤患救助、处理、照顾；伤患之搬运及送医。贺宁长蒋艳应急突击队员：陈秋、谷年顺、杨开创、黄鸣、谢庭峰应急预案管理人员联系方式：组长：卢捷初 电话： 副组长：陈秋 电话：组员：贺宁长 电话：谷年顺 电话黄鸣 电话： 问有发 电话：杨开创 电话：蒋 艳 电话：吴沣潮 电话：谢庭峰 电话：文先乐 电话：触电应急预案责任对象发现确认发现人紧急措施报告接受部门现场救助现场保护伤亡判断事故处理问题分析记录发现人呼救声发生痉挛Ø 用绝缘工具切断电源和排除触电人员电线Ø 立即报急救组Ø 阻止其他人员进入触电区域协助救助现场最高负责人立即赴现场组织人员救助保护现场核实伤亡情况公司安全委员会核实伤亡情况事故调查，提出处理意见事故分析、报告、通报、预防措施制定120立即赴现场执行救助项目安全组长立即赴现场Ø 组织人员救助。Ø 按职责分工进行，确保人员、财产安全核实伤亡情况立即组织事故调查记录事故发生的经过和原因分析，必要时包括预防措施制定、验证和培训。应急协调员立即赴现场协调医务人员工作协助调查急救组Ø 把人员移至空气畅通Ø 触电者仰面躺开，暂时不要站立或走动Ø 神志不清者，用5秒的时间间隔呼叫伤员或轻拍其肩部。禁止摆动伤员头部呼叫伤员Ø 意识丧失、无呼吸又无动脉搏动，立即用心肺复苏法进行抢救Ø 医务人员到后，交医务人员救护二、安全用电技术措施（一）导线的埋设1、本工程的电缆采用五芯电缆，其中包含淡蓝、绿/黄二种颜色绝缘芯线，淡蓝色用作N线，绿/黄双色芯线用作PE线，不得混用。2、所有的电缆采用直接埋地敷设，严禁沿地面明设，并要避免机械损伤和介质腐蚀，埋地时设方位标志。其深度应不小于0.7m，并在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂。3、埋地电缆在穿越建筑物、道路、易受机械损伤及引出地面从2.0高到地下0.2处，必须加设防护套筒，防护套管内径不小于电缆外径的1.5倍。4、上楼线路应从管井引上，每一层设一道固定点。（二）接地与接零、接零保护应符合下列规定：施工现场的电气设备的金属外壳必须与保护零线连接。保护零线由工作接地线线电源侧零或总漏电保护器电源侧零线处引出。PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。TN系统中的保护零线除必须在总配电箱处做重复接地处，还必须在配电系统的中间处和末端处做重复接地。架空线路终端、总配电盘及分电箱与电源变压器的距离超过30m以上时，其保护零线（PE线）应作重复接地，接地电阻值不应大于10欧。保护零线应内工作接地或配电室的零线或第一级保护器电源侧的零线引出。接引至电气设备的工作零线与保护零线必须分开。保护零线上严禁装设开关或熔断器。保护零线和相线的材质应相同，单相线路的零线截面应与相线截面相同；三相四线制线路的工作零线和保护零线截面应不小于相线截面的50%。接引至移动式电动工具或手持式电动工具的保护零线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5mm2。2、保护地线或保护零线应采用焊接、压接、螺栓连接或其它可靠方法连接。严禁缠绕或钩挂。3、塔吊、施工电梯的保护地线可利用金属构件等自然接地体。4、利用自然接地体作保护地线时应符合下列要求：、保证其全长为完好的电气通路。、利用串联的金属构件作保护地线时，应有金属构件之间的串接部位焊接金属连接线，其截面不得小于100mm2。（三）防雷保护、脚手架、塔吊、井架正在施工的建筑物、其它高耸设施以及所有机具等，均应装设防雷保护。2、施工现场内所有的防雷装置的冲击接地电阻值不得大于30。3、机械设备的防雷引下线利用该设备的金属结构体，并保证电气连接。4、安装避雷针的机械设备所用动力、控制、照明、信号及通信等线路，要采用钢管敷设，并将钢管与该机械设备的金属结构体作电气连接。（四）常用电气设备一）一般规定1、采用的电气设备应符合现行国家标准的规定，并应有合格证件，设备应有铭牌。2、使用中的电气设备应保持完好的工作状态，严禁带故障运行。3、电气设备不得超铭牌运行。4、固定式电气设备应标志齐全。二）配电箱和开关箱1、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台用电设备。配电箱和开关箱应安装牢固，便于操作和维修。2、配电箱的电器安装板上必须分设N端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。3、配电箱、开关箱应装设在干燥、通风及常温场所，安装要牢固、端正。固定配电箱、开关箱的底边与地面的垂直距离应大于1.4m，小于1.6m；移动式配电箱、开关箱的下底与地面的垂直距离应大于0.8m，小于1.6m。严禁用两块方木做简易开关箱架和斜靠墙固定开关箱。4、配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板厚度应大于1.5mm。箱内电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，金属板与配电箱体应作电气连接，配电箱、开关箱箱体及箱内电器带电部分必须作保护接零。5、配电箱、开关箱的进线口和出线口宜设在箱的下面或侧面，电源的引出线应穿管并设防水弯头。6、配电箱、开关箱内的导线应绝缘良好、排列整齐、固定牢固，导线端头采用螺栓连接或压接。严禁采用插头和插座做活动连接。7、实行“一机、一箱、一闸、一漏”制。8、照明、动力分开的配电箱要装设隔离开关及漏电保护器。9、配电箱、开关箱内安装的接触器、闸刀、开关等电气设备，应动作灵活，接触良好可靠，触头没有严重烧蚀现象。10、分电箱、开关应做好标识及责任人。11、各箱要有锁，以便锁好进行管理。12、开关箱中漏电保护器的额定漏电动作电流不得大于30mA，额定漏电动作时间不得大于0.1S。使用潮湿场所的漏电保护器要采用防溅型产品，其额定动作电流不得大于15mA，额定漏电动作时间不得大于0.1S。13、总配电箱中漏电保护器的额定动作电流应大于30mA，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA·S。三）电气装置选择1、配电箱、开关箱箱内电器必须可靠完好，不准使用破损、不合格的电器。2、手动开关电器只允许用于直接控制照明电路和容量不大于5.5kW的动力电器，大于5.5kW的动力、照明电器，应采用自动开关电器或降压起动装置。3、隔离开关可用自动开关或专用负荷开关，不能用石板闸刀，当电流大于60A时，要用自动开关或专用负荷开关。4、开关箱箱内漏电保安器额定漏电动作电流应不大于30mA，额定动作时间应小于0.1S，在潮湿和有腐蚀介质场所（如潮湿的地下室、潜水泵抽水、含有酸、碱、盐的场所）的漏电保安器额定漏电动作电流应不大于15mA，额定动作时间应小于0.1S。5、总（分）配电箱和开关箱中两级漏电保安器额定漏电动作电流和额定动作时间应合理配合，使之具有分级、分段保护的功能。四）保险丝1、保险丝的配用，须根据电器或线路的工作电流确定选用相应规格的保险丝。2、照明线路保险丝容量等于或稍大于各分支线路保险丝容量之和。各分支线路保险丝容量应等于或稍大于各盏电灯工作电流之和。3、单台电动机：熔丝的额定电流（1.52.5）倍电动机的额定电流。4、多台电动机总熔丝的额定电流（1.52.5）倍多台电动机的额定电流之和。5、当计算和额定电流超过60A时，应选用熔断器或带超载、短路装置的自动开关作超载保护装置。6、保险丝的选用按下表进行：青铅合金丝额定电流（A）10111215202530405060近似线号17161514131210876铅锡合金丝近似线号2018161514131211108额定电流（A）4.871113151822263040熔断电流7101619222732374456根据电动机功率与工作电流的关系，近似选用保险丝的规格如下：电机功率（KW）2.234.557.6111622额定电流（A）5691015223244熔断电流（A）1012182030446488近似线号17151312108熔断器五）移动式电动工具和手持式电动工具、手持式电动工具的管理、使用、检查和维修，应符合现行国家标准手持式电动工具管理、使用、检查和维修技术规程的规定。、长期停用或新领用的移动式电动工具和手持式电动工具在使用前应进行检查，并应测绝缘。、对焊机、电焊机、电锤、电钻等通电前应做好保护接地或保护接零。、对焊机、电焊机的电源开关应采用双刀开关控制，其开关应安装在便于操作的地方。5、使用移动式电动工具因故离开现场暂停工作或遇突然停电时，应拉开电源开关。6、移动式电动工具和手持式电动工具，应加装高灵敏动作的漏电保护器，其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。7、移动式电动工具和手持式电动工具的电源线，必须采用铜芯多股橡套软电缆或聚氯乙烯护套软电缆。电缆应避开热源，且不得拖拉在地上。当不能满足上述要求时，应采取防止重物压坏电缆等措施。8、移动式电动工具和手持式电动工具需要移动时，不得手提电源线或转动部分。9、移动式电动工具和手持电动工具使用完毕后，必须在电源侧将电源断开。0、使用手持式电动工具应戴绝缘手套或站在绝缘台上。六）电焊机1、根据施工需要，电焊机宜按区域或标高层集中设置，并应编号。2、布置在室外的电焊机应设置在干燥场所，并应设棚遮蔽。3、电焊机的外壳应可靠接地，不得多台串联接地。4、电焊机各线卷对电焊机外壳的热态绝缘电阻值不小于0.4。5、电焊机的裸露导电部分和转动部分应装安全保护罩。直流电焊机的调节器被拆下后，机壳上露出的孔洞应加设保护罩。6、电焊机一次侧的电线必须绝缘良好，不得随地拖拉，其长度不宜大于5m7、电焊机的电源开关应单独设置。直流电焊机的电源应采用启动器控制。8、电焊把钳绝缘必须良好。9、电焊机二次侧引出线宜采用橡皮绝缘铜芯软电缆，其长度不宜大于30m。（五）照明设备1、照明控制开关箱内必须装设漏电保安器，额定漏电动作电流应不大于30mA，额定动作时间应小于0.1S，照明灯具的金属外壳必须作保护接零。2、在潮湿和手持照明灯具易触及带电体场所的照明应采用24V安全电源。3、钠、铊等金属卤化物灯具的安装高度宜在5m以上，灯线应在接线柱上固定，不得靠近灯具表面。4、办公室、宿舍的照明线路必须用绝缘瓶固定，架线要整齐美观，每盏灯必须有保险丝、开关，严禁乱拉乱接、使用超过60W的灯具及电炉、电热器，严禁将衣服、毛巾等物品晾晒在电线上。5、照明灯具和器材必须绝缘良好，并应符合现行国家有关标准的规定。6、照明线路应布线整齐，相对固定。室内安装的固定式照明灯具悬挂高度不得低于2.5m，室外安装的照明灯具不得低于3m。安装在露天工作场所的照明灯具应选用防水型灯头。7、现场办公室、宿舍、工作棚内的照明线，除橡套软电缆和塑料护套线外，均应固定在绝缘子上，并应分开敷设；穿过墙壁时应套绝缘管。8、照明电源线路不得接触潮湿地面，并不得接近热源和直接绑挂在金属构架上。在脚手架上安装临时照明时，在金属脚手架上应设木横担和绝缘子。9、照明开关应控制相线。当采用螺口灯头时，相线应接在中心触头上。10、使用行灯应符合下列要求：电压不得超过36V。行灯应有保护罩。行灯的手柄应绝缘良好且耐热、防潮。行灯的电源线应采用橡套软电缆。行灯变压器必须采用双绕组型。行灯变压器一、二次侧均应装熔断器；金属外壳应做好保护接地或接零措施。照明灯具与易燃物之间，应保持一定的安全距离，普通灯具不宜小于300mm；聚光灯、碘钨灯等高热灯具不宜小于500mm，且不得直接照射易燃物。当间距不够时，应采取隔热措施。 （六）电气防火措施1、电气防火技术措施合理配置、整定、更换各种保护电器，对电路和设备的超载、短路故障进行可靠地保护。在电气装置和线路周围不堆放易燃、易爆和强腐蚀介质；不使用火源。在电气装置相对集中的场所，如变电所、配电室、发电机室等配置干粉灭火器材等，并禁止烟火。加强电气设备相间和相地间绝缘，防止闪烁。合理设置防雷装置。2、电气防火组织措施建立易燃、易爆物和强腐蚀介质管理制度。建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。建立电气防火教育制度，经常进行电气防火教育和宣传，提高用电人员电气防火自觉性。建立电气防火检查制度，发现问题，及时处理。三、安全技术管理（一）安全技术管理措施1、用电设施投入运行前，应建立、健全项目用电管理机构，组织好运行、维护专业班组，明确管理机构与专业班组的职责。2、建立健全项目供用电设施的运行及维护操作规定；运行及维护人员必须学习这些操作规定，熟悉用电系统。3、必须建立用电安全岗位责任制，明确各级用电安全负责人。4、用电设施的运行及维护人员必须具备下列条件：经医生检查无妨碍从事电气工作的病症。掌握必要的电气知识，考试合格并取得合格证书。掌握触电解救法和人工呼吸法。5、临时用电运行及维护人员，必须学习和熟悉施工现场临时用电安全技术规范（JGJ46-2005）的有关规定，并应每年考试一次。间断工作连续3个月以上者，必须重新学习上述规范，并经考试合格后方可恢复电气工作。6、供用电设施的运行及维护，必须配备足够的常用电气绝缘工具，并按有关规定，定期进行电气性能试验。电气绝缘工具严禁挪做它用。7、各种电气设施应定期进行巡视检查，每次巡视检查的情况和发现的问题应记入运行日志内。8、室外施工现场供用电设施除经常维护外，遇大风、暴雨、冰雹、霜、雾等恶劣天气时，应加强对电气设备的巡视和检查；巡视和检查时，必须穿绝缘靴且不得靠近避雷针。9、电气设备或线路的停电检修，应遵守下列规定：一次设备完全停电，并切断变压器和电压互感器二次侧开关或熔断器。设备或线路切断电源并经验电确认无电压后，方可装设接地线，进行工作。工作地点均应悬挂相应的标示牌。10、在靠近带电部分工作时，应设监护人。工作人员在工作中活动范围与带电设备的最小安全距离，应符合下列要求：1）在建工程（包括脚手架）的外侧与架空线路之间的最小安全距离1kv不小于4m，110kv不小于6m，35110kv不小于8m。架空导线最大弧垂与施工现场地面最小距离4.0m与机动车道6.0m。2）起重臂或被吊物边缘与10kV的架空线路水平距离2m。3）机动车道与外电架空线路交叉的最小距离1kv以下为6m，10kv以下为7m。11、用电管理应符合下列要求：现场需要用电时，必须提前提出申请，经用电管理部门批准，通知维护班组进行接引。接引电源工作，必须由维护电工进行，并应设专人进行监护。施工用电完毕后，应由施工现场用电负责人通知维护班组，进行拆除。严禁非电工拆装电气设备，严禁乱拉乱接电源。配电室和现场的开关箱、开关柜应加锁。电气设备明显部位应设“严禁靠近，以防触电”的标志。接地装置应定期检查，在维修时应挂有标志牌，“严禁合闸”“维修”专人看管。（二）用电安全技术档案管理施工现场临时用电必须建立安全技术档案，其内容包括：1、临时用电施工组织设计的全部数据。2、修改临时用电施工组织设计的数据。3、安全、技术交底数据。4、临时用电工程检查验收表。5、接地电阻测量记录表。6、定期检（复）查表。7、电工维修检查记录。
