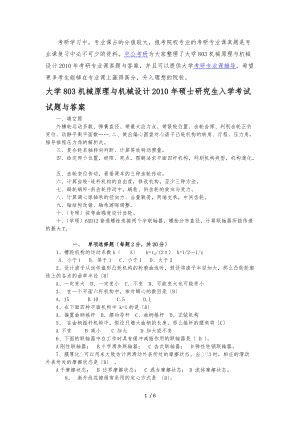

天津大学803机械原理与机械设计考研专业课真题及答案.docx

考研学习中，专业课占的分值较大。报考院校专业的考研专业课真题是专业课复习中必不可少的资料。中公考研为大家整理了大学803机械原理与机械设计2010年考研专业课真题与答案，并且可以提供大学考研专业课辅导，希望更多考生能够在专业课上赢得高分，升入理想的院校。大学803机械原理与机械设计2010年硕士研究生入学考试试题与答案一、填空题外槽轮运动系数、弹簧直径、带最大应力点、带紧轮位置、齿轮齿厚、判别齿轮正负变位、动静平衡平面数.二、做出偏心圆盘对心滚子凸轮机构的转角、行程、压力角，推导推程压力角的解析式。三、复合轮系轴转向判断、计算等效转动惯量。四、给定两个位置，极限、死点，图解法求平面四杆机构，判别机构类型，机构演化。五、齿轮变位传动，看看课本的三种齿轮传动。六、计算齿轮-连杆机构的自由度，修改机构，至少三种方法。七、蜗轮蜗杆-斜齿轮传动中，蜗轮、斜齿轮的旋向与受力。八、计算调心球轴承的径向力、当量载荷，两端支承，中间齿轮。九、轴结构改错、轴承游隙调整。十、专硕按弯曲强度设计齿轮。十、学硕6XD12普通螺栓连接两个半联轴器，螺栓分布直径，计算联轴器所能传递的最大T。一、 单项选择题每题2分，共20分1、槽轮机构的运动系数kA k=td/(2) k=1/21/z A、小于1 B、等于1 C、小于1 D、大于22、设计滚子从动件盘形凸轮机构的轮廓曲线时，假设将滚子半径加大，那么凸轮轮廓线上的各点的曲率半径BA、一定变大 B、一定变小 C、不变 D、可能变大也可能变小3、 在一个平面六杆机构中，相对瞬心的数目是BA15 B.10 C.5 D.1 4、在下面四种平面机构中 k=1的是DA、偏置曲柄摇杆 B、摆动导杆 C、曲柄摇杆 D、正弦机构5、 在曲柄摇杆机构中，假设只增大曲柄的长度，那么摇杆的摆角将CA 不变 B 减小 C 加大 D 加大或不变6、下面的联轴器中在工作时具有缓冲减振作用的联轴器是 D 。A刚性联轴器； B十字滑块联轴器； C 齿式联轴器； D弹性柱销联轴器。7、膜厚比l可以用来大致估计两滑动外表所处的摩擦状态。当l>3时，相应的滑动外表所处的摩擦状态是D 。A干摩擦状态； B 边界摩擦状态； C 混合摩擦状态； D 流体摩擦状态。8、 渐开线花键通常采用的定心方式是 D。A齿侧定心； B 外径定心； C 径定心； D 齿形定心。9、 普通螺纹中同一公称直径按D分为粗牙螺纹和细牙螺纹。A升角的大小； B 旋向； C 牙型角的大小 ； D 螺距的大小。10、 在普通圆柱蜗杆中只有 ( A) 的轴向压力角为标准值20°。A阿基米德蜗杆； B法向直廓蜗杆； C 渐开线蜗杆； D 锥面包络蜗杆。二、 填空题每空2分，共12分1、 在曲柄滑块机构中，当取连杆为机架时，可以得到摇块机构。2、 直齿圆柱齿轮传动的正确啮合条件是模数相等压力角相等。3、在周转轮系中,假设自由度等于1,那么该周转轮系又被称为行星轮系.4、工作中只承受弯矩的不承受转矩的轴叫心轴，只承受转矩不承受弯矩的轴叫传动轴，同时承受弯矩和转矩的轴叫转轴。三、计算与作图题：1.计算图示机构的自由度。解：F=3×7-2×12-1=12请在图中画出一个死点位置、最小传动角的位置以与图示位置的压力角。解：作图：AB处于垂直位置时存在最小传动角。AB1C1为死点位置。压力角如图。3.一对标准安装的外啮合标准直齿圆柱齿轮的中心距a=196mm，传动比i=3.48，小齿轮齿数Z1=25。确定这对齿轮的模数m；分度圆直径d1、d2；齿顶圆直径da1、da2；齿根圆直径df1、df2。10解：z 2=iz1=87 m=196/0.5(25+87)=3.5mmd1=mz1=87.5mm d2=mz2=304.5mm da1=m(z1+2)=94.5mm da2=m(z2+2)=311.5mm df1=m(z1-2.5)=78.75 mm df2=m(z2-2.5)=295.75mm4.取一机器的主轴为等效构件，主轴平均转速nm=1000r/min，在一个稳定运动循环2中的等效阻力矩Mer如下图，等效驱动力矩Med为常数。假设不计机器中各构件的转动惯量，试求：当主轴运转不均匀系数0.05时，应在主轴上加装的飞轮的转动惯量JF。解：Md=(300*4/3*1/2)/2=100Nm Wmax=89(用能量指示图确定) JF=900 Wmax/2n2=0.515. 在图示复合轮系中，各齿轮的齿数如括弧所示。求传动比。解：齿轮1-4-5组成一周转轮系，有：(n1-nH)/(n5-nH)=-z5/z1=-12/5齿轮1-2-3组成一周转轮系，有：(n1-nk)/n3-nk)=-z3/z1=-7/3由图得：n1=n1 n3=0 nk=n5联立求解得：i1H=85/43O123w116.图5.9所示的凸轮机构，在图上标出：1基圆半径r0；2图示位置从动件位移s和凸轮转角d; 3标出凸轮转角d=900时，从动件位移s和在该位置的压力角a。90o解：1、2和3如下图。7、在图示电动绞车系统中，件1和2均为斜齿圆柱齿轮，件3为蜗杆，件4为蜗轮。蜗轮蜗杆均为右旋，并且设计时轴上的齿轮2与蜗杆3的轴向力能够相互抵消一局部，试回答以下问题(共16分)：齿轮1的轮齿螺旋线方向是旋。在图中用箭头表示出重物上升时齿轮1和齿轮2的转动方向以与齿轮2在节点A所受的轴向力的方向。重物上升时，在节点B处画出蜗杆3所受的轴向力、圆周力和径向力的方向，在节点B处画出蜗轮4所受的圆周力的方向。假设起重量W=50000N，蜗杆头数z3=2，蜗杆分度圆直径d3=100mm，蜗轮齿数z4=60，模数m=5，卷筒直径D=300mm，传动效率=0.75。试求节点B处Fa3和Fa4的大小。齿轮1齿轮2·电动机××A·蜗杆3蜗轮4WBFt4Fa3Fa2n1n2Fr3×Ft3答：左旋。齿轮1、齿轮2的转动方向的方向如下图，的方向如下图。各分力方向如下图。8、如下图，某轴由一对7209 AC轴承支承，轴承采用面对面安装形式。两轴承径向载荷分别为Fr1=3000N，Fr2=4000N，轴上作用有轴向外载荷A=1800N。载荷平稳，在室温下工作，转速n=1000r/min。该轴承额定动载荷C=29800N，部轴向力S=0.4Fr，e=0.68，当量动载荷系数如下表所示。试计算此对轴承的使用寿命。9分Fa/Fr>eFa/FreXYXY0.410.8710答：部轴向力方向如下图S1=0.4Fr1=1200N S2=0.4Fr2=1600N 因为A+S1>S2 故 Fa1=S1=1200N Fa2=S1+A=3000N 比拟两轴承受力，只需校核轴承2。Fa2/Fr2=0.75>e P=XFr2+YFa2=0.41*4000+0.87*3000=4250N h 9、图5轴承部件，采用两端固定支承结构形式，轴承采用润滑脂润滑。指出图中设计的结构错误，并对错误的原因作简要说明，并在图中下半局部画出正确结构图。12分解： 箱体上与轴承端盖接触面应有凸台，减少加工面积； 应有调整垫片； 缺少挡油板； 轴承端面和轴承座端面不应重合； 与轮毂配合段轴颈长度应比轮毂长小12mm； 端盖和轴之间不应接触，要有间隙； 应加密封圈； 应同一轴上的键连接应在同一母线上； 轴承的定位套筒和轴肩外径不应高过轴承圈，应为轴承留拆卸空间； 密封处轴径应比轴承径下，减小安装轴承的距离。在紧的复习中，中公考研辅导专家提醒您一定要把专业课真题的价值发挥到最大，这样可以为您的考研专业课复习提供很多的帮助。祝您备考顺利，金榜题名！6 / 6
