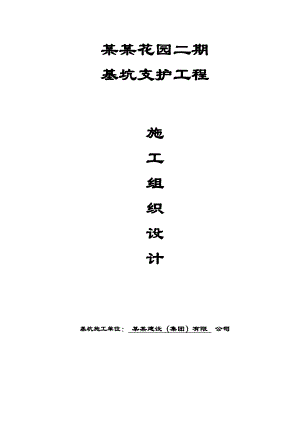

某某花园二期基坑支护工程施工组织设计基坑施工单位： 某某建设（集团）有限 公司目 录1、编制说明11.1编制目的11.2编制依据11.3编制原则22、工程概述22.1一般概况22.2工程概况22.3工程地质、水文概况32.4基坑围护结构概述42.5基坑主要工程量一览表63、工程特点、重点、技术难点及主要对策63.1工程特点63.2工程重点和施工技术难点73.3主要对策84、施工总体部署84.1 项目管理目标84.2现场组织机构设置94.3施工阶段的划分104.4施工准备125、施工场地平面布置135.1施工现场平面布置原则135.2施工总平面布置内容136、主要劳动力、机械设备和材料投入计划166.1劳动力投入计划166.2、机械设备安排计划176.3材料投入计划187、施工进度安排及保证措施187.1施工进度安排187.2工期保证措施188、主要施工方法及技术措施198.1施工测量及定位放线198.2钻孔灌注桩施工方法及主要技术措施208.3三轴水泥土搅拌桩施工方法及主要技术措施318.4二轴搅拌桩施工方案358.5桩间挂网喷砼施工工艺378.6支撑体系施工方法及主要技术措施388.7支撑机械拆除施工方法及主要技术措施428.8降水工程施工方案618.9土方工程施工方案699、雨季、夜间施工措施719.1雨季施工措施719.2夜间施工技术措施7310、工程桩、围护结构加固保护措施7311、质量保证体系及措施7411.1质量保证体系7411.2、质量管理程序：7511.3质量保证措施7612、安全文明施工及环境保护措施7812.1安全文明组织体系图7912.2安全生产管理措施7912.3文明施工措施8012.4 环境保护施工措施8112.5不扰民施工措施8212.6 基坑边的防护8313、应急处理预案8313.1 基坑危险源的分析8313.2 基坑施工各类应急预案8413.3施工过程中，出现其它情况的应急预案8613.4基坑坍塌事故的急救8813.5应急求生通道的设置8913.6 应急抢险机构及步骤8913.7应急资源的准备9014、基坑施工监测要求9114.1基坑周边巡视监测9114.2报警指标9214.3监测人员配备9214.4监测险情预报制度9215、工程验收9316、附图表：16.1基坑施工进度计划表16.2基础阶段平面布置图16.3桩机行走路线图16.4第一层土方开挖平面示意图16.5第二层土方开挖平面示意图16.6第一、二层土方开挖剖面示意图16.6第二层土方分区开挖平面示意图16.7深基坑开挖平面示意图1、编制说明1.1编制目的 本施工组织设计是某某花园二期基坑支护工程的施工依据和指导性文件之一，主要体现本工程施工活动全过程的总体构思和布置，是指导工程施工过程中各项生产活动的技术、经济综合性文件。1.2编制依据1)、上海岩土工程勘察设计研究院有限公司提供的本基坑围护的设计图纸及变更图。2)、苏州市城市建筑设计院有限责任公司提供本工程岩土工程勘察报告。3)、工程现场及周边环境实际情况。4)、本工程拟使用的规范及标准：（1）建筑基坑支护技术规程（JGJ120-2012）；（2）建筑边坡工程技术规范（GB50330-2012）；（3）建筑桩基技术规范(JGJ94-2008)；（4）型钢水泥土搅拌墙技术规程（DGJ08-116-2010）；（5）建筑地基基础工程施工质量及验收规范（GB50202-2002）；（6）建筑地基基础设计规范（GB50007-2011）；（7）混凝土结构设计规范（GB50010-2002）；（8）混凝土结构工程施工质量及验收规范（GB50204-2002）（2001年版）；（9）钢结构设计规范（GB50017-2003）；（10）建筑钢结构焊接技术规程（JGJ81-2012）；（11）钢筋焊接及验收规程（JGJ18-2003）；（12）工程测量规范（GB50026-2007）；（13）建筑基坑工程监测技术规范（GB50497-2009）；（14）建筑机械使用安全技术规范（JGJ33-2012）；（15）施工现场临时用电安全技术规范（JGJ46-2005）；（16）建设工程施工现场供用电安全规范（GB50194-93）；（17）建设工程文件归档整理规范（GB/T50328-2007）；1.3编制原则1）、科技领先原则本工程质量要求高，施工期紧，周围环境较复杂，基于以上特点，我们将以科学的态度，认真学习基坑工程施工有关规范，遵循"时空效应"原理，科学的运用"基坑开挖对称均衡"原理，在施工中综合考虑施工方案，合理组织施工流水，严格按照基坑围护施工图进行施工，并制定相应技术措施。2）、组织机构合理原则工程一旦开工，我们将全力以赴，委派国家一级建造师，组织精干而强有力的项目领导班子以及各专项管理机构。实行项目承包管理，通过对劳动力、设备、材料、技术、方法和信息的优化处置。3）、环境保护原则 我公司将依据吴江区建筑行业文明施工原则，从土方运输、建筑垃圾处理、废水排放等多方面进行控制，将施工带给周边环境的负面影响降到最小。2、工程概述2.1一般概况（1）项目名称：某某花园二期（2）项目位置：吴江汾湖经济开发区洋砂路东、香堤路南侧（3）建设单位：某某置业有限公司（4）勘察单位：苏州市城市建筑设计院有限责任公司2.2工程概况（1）项目组成：1#、2#、3#主楼及一层地下车库（2）基础型式：采用桩筏基础；（3）基坑规模：总基坑面积约为9590m2，总周长约408m；（4）基坑挖深：1#楼±0.00相当于绝对标高+3.050m，其它区域±0.00相当于绝对标高+2.800m，场地外自然平面绝对标高+1.800m；基坑开挖深度一般区域为6.356.85m，局部深坑处开挖深度约7.659.00m。基坑安全等级为二级。2.3工程地质、水文概况2.3.1工程地质情况根据某某花园二期岩土工程详细勘察报告中揭露的地层资料，拟建场地内基坑开挖影响范围内的土层情况如下所述：粉质粘土：灰黄、灰色，软可塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等，表层0.300.50m为耕填土（局部为杂填土），含植物根茎。该层属中压缩性土，工程性能较差，在本场地内普遍分布，层厚2.601.80m，层底高程0.14-0.83m。淤泥质粉质粘土：灰色，流塑，含腐植物和贝壳碎屑，稍具腥臭味，局部夹淤泥及粉土团块。该层属高压缩性土，工程性能差，在本场地内普遍分布，层厚13.403.50m，层底高程-3.36-13.85m。粉质粘土：灰黄、青灰、灰色，软可塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等。该层属中压缩性土，工程性能一般，在本场地内局部缺失，层厚5.101.10m，层底高程-5.86-15.75m。粉土：灰黄、灰色，湿很湿，稍中密，含云母碎屑，摇振反应迅速，切面无光泽，干强度低，韧性低。该层属中压缩性土，工程性能一般，在本场地内普遍分布，层厚13.202.40m，层底高程-17.21-19.17m。粉质粘土：灰色，软塑，无摇振反应，切面稍有光泽，干强度中等，韧性中等。该层属中压缩性土，工程性能一般，在本场地内普遍分布，层厚5.302.00m，层底高程-20.01-23.89m。2.3.2水文地质情况根据勘察报告，本工程基坑工程所涉及的地下水类型主要为潜水、微承压水及第承压水。（1）潜水：赋存于层粉质粘土及层淤泥质粉质粘土中，富水性差，主要接受大气降水和洋砂荡湖水的入渗补给，通过自然蒸发排泄，其水位随季节、气候变化而上下波动，属典型的蒸发入渗型动态特征。苏州市潜水历史最高水位为2.63m，最低水位为-0.21m，年变化幅度为12m。勘探时干钻至含水层一定深度，实测（量测时间2012年6月29日7月5日）潜水含水层的初见水位高程为0.800.69m，间隔一段时间后测得的稳定水位高程为0.970.83m。（2）微承压水赋存于层粉土中，富水性一般，主要接受大气降水和洋砂荡湖水的入渗补给，通过侧向迳流排泄，其动态变化受大气降水、地形地貌、地表水体等因素的制约影响。苏州市微承压水的历史最高水位为1.74m，最低水位为0.62m，年变化幅度为0.80m左右。 勘探时钻入含水层后，下钢质护管进行止水，使其与潜水含水层隔开，间隔一段时间后（量测时间2012年6月30日7月6日）测得的稳定水位高程为0.310.14m。（3）第承压含水层：赋存于层粉土中，富水性一般，主要接受侧向迳流补给，通过侧向迳流排泄，年变化幅度为0.38m左右。2.4基坑围护结构概述2.4.1基坑周边环境本工程位于吴江汾湖经济开发区洋砂路东、香堤路南侧。各基坑周边环境如下：基坑东侧：目前为洋砂荡，基坑围护内边线距东侧驳岸约4.2m11.4m。基坑南侧：为一、二期绿化分隔带，基坑开挖内边线距绿化带最近约5.4m，绿化带南侧为一期别墅，距基坑开挖边线约38m。基坑西侧：为洋砂路。基坑围护内边线距离红线约为4.1m，距离洋砂路最近距离为9.1m。洋砂路两侧下分布有污水管、天然气管等管线，基坑围护内边线距离洋砂路东侧污水管及天然气管约4.1m、距10kV电缆约为5.5m、距光缆约6.5m、距天然气管约9.2m（以上管线起始点、埋深、管径不明）。基坑北侧：为香堤路。香堤路与基坑北侧开挖线内目前为临时施工用房，基坑围护内边线离北侧红线约为10m30m，红线北侧为香堤路。基坑北侧、南侧、西侧目前有临时围墙。2.4.2基坑开挖深度及安全等级根据周边环境、基坑挖深和地质情况，本工程基坑侧壁安全等级为二级。2.4.3围护方案型式(1)支护体系：基坑采用钻孔灌注桩围护结构，三轴搅拌桩止水，一道混凝土支撑体系，坑内加固、坑中坑加固由三轴搅拌桩全部改为双轴搅拌桩；灌注桩：一般区域采用7501000桩型，局部深坑处采用8501050桩型，详见平剖面图。典型围护剖面图如下：(2)支撑体系：基坑内设置一道钢筋混凝土支撑，混凝土强度等级为C35。具体支撑杆件截面尺寸及中心标高如下表所示： 各道支撑截面参数表 表2支撑系统中心相对标高（m）冠梁（WL）（mm×mm）主撑(ZC1)（mm×mm）连系杆(ZC2)（mm×mm）混凝土支撑-0.1001200×800800×800600×800(3)止水帷幕基坑东侧（靠近洋砂荡）：止水帷幕采用单排三轴9001100搅拌桩，止水帷幕隔断第层微承压含水层。其它侧：采用单排三轴8001000搅拌桩 (4)地下水处理采用深井降水，用以疏干基坑开挖范围内的地下水，并将地下水降坑底以下0.51.0m。2.5基坑主要工程量一览表序号项目名称单位工程量备注1围护桩基钻孔灌注桩米33512.18407根2立柱桩 根512.71683三轴深层搅拌桩米37564.3151271幅4二轴深层搅拌桩米37412.892034幅5桩间挂网喷浆平方米22856支撑梁立方1571.927管井数量口258排水沟（300×300）米4929土方开挖量立方624003、工程特点、重点、技术难点及主要对策3.1工程特点 综合分析本工程的基坑形状、面积、开挖深度、地质条件及周围环境，基坑工程具有如下特点：（1）基坑开挖深度一般、开挖面积中等，基坑形状呈不规则多边形。 本工程设设一层地下室，基坑开挖深度一般区域为6.356.85m，局部深坑处开挖深度约7.659.00m，基坑开挖面积约为9590m2，总周长约408m，基坑形状呈不规则多边形。围护设计按二级基坑考虑，围护设计应对基坑的变形控制及基坑的分层、分段施工等予以充分考虑。（2）基坑开挖范围内土体工程力学性质较差，坑底位于软土中。基坑开挖深度范围内分布较厚的淤泥质粉质粘土，该土层性质较差，且坑底位于该层中，坑内土体开挖时应注意分层分段分块开挖，防止出现坑内土体滑坡。（3）基坑围护边线距离西侧红线、道路较近，有需要保护的管线。根据业主提供的建筑总平面，周边管线图，基坑围护边线距离场地西侧红线较近，最近处距离仅为4m左右，基坑西侧洋砂路车为主要的行车及出土路线。（4）东侧距红线及洋砂荡较近基坑东侧红线为洋砂荡驳岸，距基坑开挖内边线较近，最近距离仅约4.2m，须对其进行重点保护，且洋砂荡河床低较深，河水可能与第层粉土（微承压水）相连通，对止水及降水要求较高。3.2工程重点和施工技术难点本工程成败的关键、施工重点在于控制好以下几个方面: （1）止水帷幕的防渗效果 三轴搅拌桩的施工：潜水主要赋存于浅部粘性土中，第层粉土层为微承压水层，且可能与基坑东侧洋砂荡河水相连通，基坑西侧（洋砂路）下多有雨水、自来水、污水管道；因此基坑止水的好坏决定了工程成败的关健，在三轴桩施工过程中，我方将安排施工人员全过程旁站监督，严格要求施工班组按设计要求和相关规范施工。（2）地下管线保护施工场地东侧及范围内可能存在地下管线及市政设施，能否及时的进行管线的探查、尽快与管线所在单位联系，制定合理的管线保护方案，安全地改移、悬吊好所有的管线是保证施工进度的关键。 (3)合理的安排降水施工 降水施工是工程能否安全、顺利按期完成的关键之一。为了保证施工的正常进行，防止出现基坑失稳，在施工中，制定科学的排水方案、通过详细的计算，确定合适的降水时间，安排合理的井点布置，保证降水工程的顺利实施。3.3主要对策(1)开挖施工前和施工过程中按设计方案要求进行施工。各工序的施工参数和工艺严格按设计文件和有关规范执行。 (2)建立地下水动态监测网和沉降监测网，对降水造成的地下水的变化、地表及地层沉降进行监测，根据监测指导施工。 (3)局部异常水处理时，首先查明异常水的补给源，断其补给源，将其中水抽出排走。事先准备好临时支护设施和紧急排水设施。 (4)当由于施工降水引起的地下水位变化及地表沉降过大，立即采取回灌措施，确保地面建筑及施工的安全。 (5)现场备用一台200kW 的发电机，确保降水施工的不中断。4、施工总体部署4.1 项目管理目标4.1.1 工期目标一旦本基坑支护工程符合施工条件，我们即全力以赴，做好施工前期准备工作，并做好施工方案的审定工作。我们将发挥本公司管理的综合优势，协调交叉搭接各专业工序之间的施工，同时考虑工程的结构特点，组织协调各分部工程施工，确保本工程按业主要求及合同要求进度施工。根据本方案的特点，我公司将精心组织，合理安排，确保支护工作按计划实施。我公司承诺本基坑围护及土方开挖工期计划120天。 4.1.2 质量目标我们将全面执行招标文件提出的质量和技术要求，按国家质量规范、有关质量保证规定进行施工。本工程质量目标为确保合格等级。4.1.3 安全生产目标 本工程安全目标在整个工程施工过程中确保无重大伤亡事故，达到安全文明施工标准化管理达标工地。 4.1.4 文明施工目标 我们将按建设工程文明施工管理暂行规定等有关建筑工程施工现场标准化管理规定组织施工，确保施工区域内部及外部道路清洁和安全，及时解决由施工造成的对周围环境的影响。达到“文明标化工地”标准。4.2现场组织机构设置4.2.1项目管理班子的人员配置为确保本工程保质保量按期顺利完成，我公司将按要求成立“某某花园二期基坑支护工程项目经理部”，选派具有丰富同类型工程施工管理经验、具有一级注册建造师资格的同志任项目经理，配备项目副经理1名，项目总工程师1名；项目经理部下设施工员、安全员、质检员、资料员、测量员、材料员、设备员和各专业施工队伍；(1) 项目组织机构表（见下表）4.2.2项目经理部人员设置及其职责序号职 务人数本 工 程 职 责1项目经理1全面负责工程生产施工进度，安全质量，财务及与外部协调。2项目副经理1协助项目经理负责工程生产施工进度，安全质量，财务及与外部协调。3项目工程师1负责制定各项技术指标，工程技术管理及工程质量，督促技术资料的整理归档与甲方协调工作，负责对工程的技术交底及图纸解释，解决施工难题。4质检员2负责按规范检查各道工序的施工质量，做好隐蔽工程验收记录。5施工队长8负责工程放线，地面高程的测量，整理好施工记录并汇总。负责按经理部制定的目标安排生产，协调各施工队、班组的关系。6施工员87安全员3负责贯彻落实各项安全措施，检查并整改安全防护措施，安置安全标记8材料员2负责甲供材料的领取和发放，地料的计量、验收，保障工程机械生产、生活等一切材料。9资料员1负责所有资料的完成及文件的收发。4.3施工阶段的划分根据本工程的特点，按照业主、监理对安全质量和工期的要求，拟将本工程按施工顺序划分为五个施工阶段： 第一阶段：施工准备阶段现场具备条件后，即做施工准备工作，主要包括搭建临设，完善临时供水、供电线路，布设料场、堆场、沟槽，做好主要工程材料订购工作，并在3天内组织机械设备进场。第二阶段：基坑围护结构施工阶段，本阶段涉及以下施工工序：1）三轴搅拌桩施工根据本工程进度计划及工程量，我方拟安排二台三轴搅拌桩机进场施工。本工程共设计三轴搅拌桩1271幅；按每台桩机每天施工22幅计算，完成全部的三轴搅拌桩约30天，考虑雨季和机械故障等其它因素的影响，我方计划35天完成三轴搅拌桩。2）二轴搅拌桩施工根据本工程进度计划及工程量，我方拟安排二台二轴搅拌桩机进场施工。本工程共设计二轴搅拌桩2034幅；按每台桩机每天施工42幅计算，完成全部的二轴搅拌桩约48天，考虑雨季和机械故障等其它因素的影响，我方计划50天完成三轴搅拌桩。3）钻孔灌注桩（立柱桩）施工根据本工程进度计划及工程量，我方拟安排5台钻孔灌注桩机进场施工。本工程共设计钻孔灌注桩407根及立柱桩68根；按每台桩机每天施工2.5根计算，完成全部的钻孔灌注桩约38天，考虑立柱桩分布较散及雨天影响，我方计划45天完成。4）管井施工本工程共设计管井25口，该项工序计划进水井钻机2台，穿插于灌注桩及立柱桩施工期间内，按每天施工2口井计算，利用10天完成全部管井的施工。第三阶段：土方开挖及桩顶冠梁、钢筋混凝土支撑梁施工阶段第一次开挖从自然地面至-3.300m，进行支撑梁的施工；待支撑养护至设计要求强度后，分层进行第二次土方开挖，土方机械开挖至-6.850m（预留20cm土体人工开挖），然后先开挖主楼区域承台及局部坑中坑再开挖一般区域承台及局部坑中坑，土建单位跟进人工清土后完成垫层、基础承台、底板、外围剪力墙上翻500mm的混凝土浇筑施工，第四阶段：支撑加固、换撑、支撑拆除施工阶段四同支撑加固处钢筋绑扎、支模、混凝土浇注，待基础底板、支撑加固处混凝土强度达到100%后，支撑拆除作业开始施工。第五阶段；剪力墙、地下夹层、框架柱、梁、顶板施工。第六阶段；工程竣工验收完工、基坑移交阶段在基坑开挖过程中对支护结构进行监测，并提交竣工资料；在基坑开挖至设计坑底标高后，组织有关单位对基坑支护工程进行竣工验收。第五阶段：地下结构施工阶段，根据设计工况分别完成结构施工及传力带的施工，待结构及传力带强度达设计要求后，自下而上拆除支撑。最后回填基坑。4.4施工准备1、合同签订：规范执行合约程序，积极配合业主签订工程合同。2、技术准备（1）图纸自审、会审及设计交底在项目总工程师的组织下熟悉图纸，进行自审工作，做好审图记录以及对设计图纸的疑问和建议，在此基础上会同业主和设计院进行图纸会审，深入理解设计思路、意图以及设计要求，从而指导施工；（2）资料准备积极准备有关的技术资料，按具体施工要求配备各类管理资料，技术资料，施工规范，验评标准，并在项目工程师的组织下进行各有关施工技术交底工作；3、物资准备在项目经理的组织下，积极组织物资供应，按使用要求做好现场材料贮存，保管工作，对五金材料设备贮存、危险品仓库等按要求进行搭设，并做好标准化管理。4、劳动组织准备：a. 建立项目领导机构，明确分工责任，制订施工技术及安全职责；b. 建立精干的施工班组，集中学习法律法规技术规程及安全规定；c. 集结施工力量机具设备，组织劳动力进场；5、施工现场准备：a. 按施工总平面图的布置，搭好临时设施；b. 安装、调试施工机具；c. 做好外购管道（配件）、材料的储存和堆放；d. 及时向质检站提供材料的试验申请计划；6、工地清理及创建良好的外部施工环境鉴于场地杂填土及回填土，我方在施工前严格按照图纸所示的三轴搅拌桩、钻孔灌注桩的位置，清理工地红线范围内阻碍施工的各种构筑物及地下障碍物。周围的社会环境、公共关系对工程有着极其相关的联系，我公司一向注重社会关系，把同周边居民和睦友好当作一件大事来抓，在创建优良工程的同时，树立良好的企业形象，把自身的经济效益同社会效益结合起来。5、施工场地平面布置5.1施工现场平面布置原则(1)现场平面布置随着工程施工进度进行调整。(2)在平面布置中，应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地的优化合理布置。(3)施工材料堆放应尽量设在靠近使用位置的地方，以减少发生二次搬运为原则。(4)中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。(5)临电电源、电线敷设要避开人员流量大，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式或外套套管。(6)本工程应着重加强现场安全管理力度，严格按照我公司的项目安全管理手册的要求进行管理。(7)本工程要重点加强环境保护和文明施工管理力度，使工程现场始终保持整洁、卫生、有序合理的状态。(8)执行IS014001国际环境标准，布置控制粉尘的设施、排污、废弃物处理及噪声控制设施。(9)设置便于大型运输车通行的现场道路并保证其可靠性。(10)现场设钢筋加工场、配电室、办公室、住宿区、厕所、食堂、仓库等。5.2施工总平面布置内容总平面图布置主要包括如下内容：施工生产、临时道路布置、临时施工材料堆场、用房布置、主要施工设备机具布置、临时水电线路布置、现场排水布置及其它辅助设施标识布置，具体见总平面布置图。（1）临时施工道路现场入口设置二个，位于施工现场西侧，靠洋砂路，其中西侧靠北面是基础阶段临时出入囗，基础施工完成后恢复原位，两个出入口道路边均设洗车台。在进场前，我方拟对场地和临时道路作一次整理，以便全面施工时能保证现场的文明及道路的畅通。所有场内道路用钢道板铺设（见基坑围护施工临时道路布置图），采用一纵一横法铺设, 钢道板下采用原道渣路基, 宽4.5米，路拱坡度1.5%，道路两边设排水明沟，深400mm，底宽400mm，并用一台200型挖机长期为灌注桩、搅拌桩机及首道路施工提供机械动力机动。并设污水处理池，场内积水经处理后排至市政污水管。（2）临时供水与污水排放1）供水：临时供水将在进场后按业主提供水源接入。用水量同时考虑施工、生活及消防用水，经计算总水量可按1.1倍消防水量考虑，总水量为16L/s，供水干管选用DN150镀锌钢管，流速v=Q/S=1.6m3/s，符合管道经济流速的要求。（3）临时供电临时供电严格按新规范配置，分设三级电箱，计划设叁只一级电箱，其位置据施工现场平面布置确定，采用2×120+2×75的动力电缆由业主指定点接入。详见“基础阶段平面布置图”。二级电箱据各阶段施工需要设置。场内布线采用三相五线制，所有布线、配电均按国家有关标准的规定执行。根据进度计划表，施工各阶段用电高峰期为围护桩与管井平行施工时，其间负荷为：主要机械设备用电负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率Pe(KW)三轴搅拌桩机275×2+50+30×2+10×2+55680二轴搅拌桩机12+45*290钻孔桩机530×5+22×5260切割机415×460泥浆泵12222电焊机828KVA 单380V8×28=224KVA根据上表，总计计算用电负荷（总需要供电设备容量）a、总用电量 P总=1.051.10K机×(P机)/COS+K焊×P焊×1.10式中： P总供电设备总需要容量（KVA） P机电动机額定功率（KW） P焊电焊机額定功率（KVA） COS功率因数 K需要系数其中：P机、P焊详见施工现场主要机械设备表查表：K机=0.5 K焊=0.6 COS=0.7 P机682 P焊224为了简化计算照明及生活区用电取施工用电10%，则：经计算总用电量：P总=1.05×(0.5×682/0.7+224×0.6) ×1.1=717.882KVA根据计算，需用电量700900KVA。b、电流计算 目前，现场建设单位配备施工用电为500kwA，通过用电量的计算，不能满足施工要求，我方将进行一台200KW的发电机，以保证紧急情况时设备的运转。同时可确保基坑施工过程中管井降水的连续进行。（4）施工临时用房现场临时设施包括项目管理用房、仓库及生活用房。项目管理用房在现场搭设，采用二层轻钢房。仓库包括五金库、工具库等。生活用房包括职工宿舍（桩机工人宿舍以集装箱为主）、食堂、厕所、浴室等。其余临时设施均使用标准、统一的材料，用多孔砖、玻璃钢瓦搭设，其中办公楼搭设轻钢房，职工宿舍搭设活动房。主 要 临 时 性 设 施 数 量 表 序号临时设施名称单位数量备注1项目管理用房平方米260已搭建2门 卫 房间1已搭建3职工宿舍平方米350已搭建4食 堂间1已搭建5厕 所间2已搭建6浴 室间1已搭建7工具库间118其它所需设施若干若干 （5）泥浆制作及处理设施泥浆池尺寸为10m×20m×1.5m泥浆池，沉淀池尺寸为15.0m×10.0m×1.5m。沉淀池底侧壁采用370mm厚砖墙，隔墙用240厚砖墙，M5水泥砂浆砌筑，内墙面、隔墙、压顶用25mm 厚1：2水泥砂浆抹面压光。（6）钢筋笼制作设施钢筋笼制作设施包括钢筋笼制作平台、钢筋笼堆放平台、钢筋加工场地、钢筋堆放场地。详见施工总平面布置图。6、主要劳动力、机械设备和材料投入计划6.1劳动力投入计划本工程拟投入支护桩施工作业队、立柱桩和钢立柱施工作业队、二、三轴水泥搅拌桩作业队、冠梁和支撑体系施工作业队、降排水施工作业队、土方施工作业队共6个专业施工队伍。全体专业施工人员均由曾从事过类似大中型工程施工的专业技术工人组成，具有较高的业务素质和技术水平，能很好的完成本工程各项工作的施工任务。本工程拟投入的专业施工人员组成表序号部 门 岗 位人数序号部 门 岗 位人数1灌注桩及立柱桩机操作工488降排水班42混凝土及模板工129挖机驾驶员43钢筋工及钢立柱加工安装1510机修人员及电工24三轴深搅桩作业工1011修土配合人员及场地清理人员85土钉喷砼作业队612应急预案实施人员156管井施工操作工8合计1256.2、机械设备安排计划6.2.1主要施工机械设备计划配备表序号名称型号单位数量用途1钻 机GPS-15台5灌注桩、立柱桩、施工2打井钻机台1管井施工3三轴搅拌桩机ZLD150/85-3台2止水帷幕桩施工4灰浆搅拌机台2配制水泥浆5空气压缩机VY9/7D台2射砼6钢筋切割机台2钢筋加工8电焊机NBC315、4/500台8钢筋焊接9潜水泵扬程25m台20明排水、管井排水10挖掘机PC20050台3平整场地、挖沟、挖土11自卸车55111辆10运输土方12混凝土喷射机HPC-V台1桩间土喷射砼13泥浆罐车18T辆 2泥浆外运14双液注浆设备 套1应急预案备用15回转钻机GL-150套1应急预案备用17发电机组200KW台1应急预案备用18二轴搅拌桩机SJD-2 45*2 台 3深基坑施工6.3材料投入计划施工技术部成员根据施工图计算核实工程量，编制出施工所需各类材料的计划总表和一期材料材料计划单，材料采购人员按计划单联系订购并落实后续材料的供应计划。对进场的各种材料按相应的验收标准进行检验。不合格的严禁使用。并派人负责取样送到有资质的经监理认可的建筑材料试验站进行试验，取样应在监理在场的情况下进行。严格材料的入库、出库管理。为工程施工的全面开展和顺利进行提供材料保障。7、施工进度安排及保证措施7.1施工进度安排本工程预计工期120天（计划日期：2013年4月25日2013年8月25日）。具体依实际施工日期为准7.2工期保证措施（1）总体进度保证措施A、建立以公司主管生产的副总经理为总指挥的领导小组，实行项目经理负责制，行使计划、组织、指挥、协调、控制、监督六项基本职能。B、根据施工总进度计划表，编制较为详细的实施作业计划，用以向各施工班组下交任务。C、根据总进度计划和实施作业计划，配备足够的劳动力，机械设备以及材料的及时进场。D、采用三级网络进行进度控制，并配套制定设备使用计划，劳动力安排计划、材料进场计划等，对施工过程实施动态管理。E、做好施工配合及前期施工的准备工作，拟定施工准备计划，专人逐项落实，保障后勤工作的高效、高质。F、采用成熟的科学新成果和先进的机械设备，向科学技术要速度，要质量，通过新技术的推广应用来缩短个工序的施工周期，从而缩短的总工期。G、根据设计图纸和现场条件严格按照施工组织设计合理制定施工计划，安排施工流程，组织足够的机械、劳动力，保证工程能按计划完成。H、加强每一分部分项工程质量控制、验收，做到一次成优，保护成品与半成品，减少损坏及返工。I、按照计划安排政府质监部门及时对工程进行分阶段的验收，合格后即进行下阶段施工。J、对雨季施工必须制定必要的施工技术措施，确保工程施工正常进行，保证工程的进度和质量。（2）各关键节点工期的保证措施A、公司将对本工程施工进度、物资、劳动力、资金和设备进行总调度和平衡，解决施工过程中的各类矛盾和问题，确保本工程顺利进行。B、制定好总进度计划、月进度计划，对几个关键节点明确目标，只能提前，不能延误。同时根据施工需要，及时调整施工顺序，确保进度按计划实现。C、在施工中抓主导工序，找关键矛盾，安排合理的施工顺序，利用空间组织进行交叉流水作业，做好劳动组织调动和协调工作，通过各控制点工期的实现来保证总工期控制目标的实现。D、在施工过程中，建立生产例会制度，例会将每周举行一次，认真检查上一次例会以来的计划执行情况，布置下一次例会前的计划安排，对于拖进度计划的工作内容找出原因，并及时采取有效措施，保证计划的完成。E、公司将选配优秀的管理人员及劳务队伍承担本工程的施工任务，加强后勤服务工作，确保劳动力的合理利用。F、处理好各分部分项工程的衔接，及时解决干扰工程进度的不利因素。8、主要施工方法及技术措施8.1施工测量及定位放线本工程的坐标控制点及高程控制点均由建设单位委托吴江区测绘中心测设，并由经业主移交给我公司测量成果及现场控制点。业主移交给我公司的成果作为本工程测量工作的依据。所有控制点成果数据在使用前需经施工及监理单位复测后方可使用。交桩后控制桩应由项目部委派专人妥善保管。项目组专门成立测量小组，所有测量、放线工作均由该小组负责实施，且应做好交底和指导工作。(1)、施工测量本工程测量及定位放线流程如下：业主或监理移交控制点项目总工程师接收并由项目部测量员复核平面控制系统及高程系统建立定位放线垂直传达递复核并报监理验收施工控制本工程控制测点利用全站仪进行现场平面及控制定位，各小样桩位利用经纬仪进行放样，钢卷尺进行测量时，当测量使用时温度与20相差不大时，可不进行温度修正。高程测量应采用水准仪进行测量。(2)、定位放线及标桩设置根据总平面图所示，本工程以拟建建筑物交点城市坐标为定位依据，而且本工程场地较为平整，为有效的提高本工程定位测量的精度和操作方便，故采用全站仪“极坐标法”进行测量定位。对于平面控制测量的结果，必须在地面上精确的固定下来，因而要埋设稳定牢固的标桩来满足此要求。另外在周边牢靠的部位设置控制轴线标志，供控制标桩复测使用。对于设置的标桩应进行定期复测，特别是施工期间产生扰动较大的工序完成后，应立即检查标桩是否稳固，是否产生位移，若有疑问则应立即进行复测和重新设置。(3)、高程引测根据业主书面给定的BM点，将本工程的±0.000相对标高进行移测，以便施工时随时可以引用。设置的高程控制桩应定期进行复核，以确保该桩的准确性。高程控制桩的制作应挑选较为安全的地点进行设置，施工时可根据实际情况予以确定，而且控制桩应制作牢固，不得扰动，以保证高程引测点的绝对可靠。(4)、周围环境监测所有工程原则上其周边环境均应设置位移观测点，位移观测点设置位置待图纸会审时与设计院商定。8.2钻孔灌注桩施工方法及主要技术措施8.2.1施工方法及设计要求（1）施工方法采用5台 GPS-15型钻机正循环回转钻进成孔、清孔，钢筋笼在现场分段
