江苏某框架结构生产厂房模板支撑施工方案(含计算书).doc

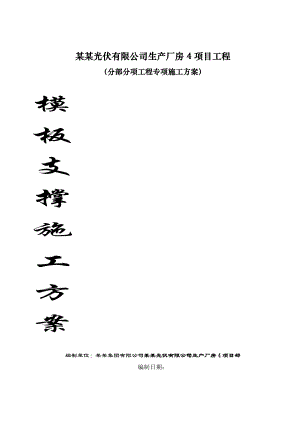

某某光伏有限公司生产厂房4项目工程（分部分项工程专项施工方案）模板支撑施工方案编制单位：某某集团有限公司某某光伏有限公司生产厂房4项目部编制日期：目 录第一章 模板工程施工概述31.1 工程概况31.2 编制依据31.3模板工程项目管理组织机构31.4 模板工程质量目标3第二章 模板支撑体系及验算52.1基础承台模板选型52.2柱模板选型及计算52.3梁模板选型及计算162.4楼板模板支架计算28第三章 模板安装与拆除施工工艺423.1施工准备423.2柱模板安装工艺443.4梁模板安装工艺453.5板模板安装工艺473.6模板拆除施工工艺483.7模板维修保养50第四章 模板工程质量标准514.1模板安装质量标准514.2模板拆除质量标准544.4应注意的质量问题554.4模板工程质量保证措施554.5成品保护56第五章 模板工程质量控制575.1模板工程质量保证措施575.2模板工程节点质量通病的防治575.3模板工程特殊部位施工585.4模板工程施工质量记录59第五章 模板工程安全环保措施605.1模板工程安全措施605.2模板工程环保措施60第一章 模板工程施工概述1.1 工程概况工程名称：某某光伏有限公司生产厂房4项目工程（以下简称本工程）工程地址：南京市江宁区佛城西路123号建设单位：某某光伏有限公司设计单位：上海电子工程设计研究院有限公司建筑面积：地上22969.8结构类型：框架结构。设计标高:相对标高±0.00相当于绝对标高19.95M，建筑高度34.5M本次编制的为本工程模板支撑专项施工方案1.2 编制依据 施工组织设计、本工程施工图纸现行建筑结构和建筑施工的各类法规、规程、规范及验评标准。建筑工程施工质量验收统一标准GB50300-2001混凝土结构工程施工质量验收规范GB50204-2002安全生产和文明施的标准、规范、规程。本公司质量保证手册、程序文件汇编等。1.3模板工程项目管理组织机构建立项目技术负责人为模板支撑拆除分项工程管理组组长，生产经理、支模工长为副组长的模板支撑拆除分项工程管理领导班子。根据设计要求和施工组织设计，编制施工方案和工作计划；再根据施工方案编制各项工程技术交底，施工前向工人进行交底，形成施工组织设计方案措施交底三个不同层次的计划安排工作。1.4 模板工程质量目标本工程为全现浇钢筋砼框结构，结构砼力求达到清水砼，模板工程是影响工程质量最关键的因素。为了使砼的外型尺寸、外观质量都达到一个较高境界，我部将充分发挥在模板工程上的优势，利用先进、合理的模板体系和施工方法，满足工程质量的要求。模板工程的施工目标砼表面颜色均匀一致，无蜂窝麻面、漏筋、夹渣、粉化、锈斑、烂根和明显气泡存在。结构阴阳角部位方正，无缺棱掉角；梁柱、墙梁的接头处平滑方正，模板拼缝无明显痕迹。表面平整光滑，线条顺直，几何尺寸准确，允许偏差：序号项目名称允许偏差检查方法1每层垂直度3mm2米托线板2位置2mm尺量3上口宽度2mm尺量4标高5mm拉线和尺量5表面平整度2mm2米靠尺或楔形塞尺6墙轴线位置3mm尺量7预留管、预留孔中心线位移3mm拉线和尺量8预留洞中心线位移3mm拉线和尺量9预留洞截面尺寸10mm拉线和尺量10模板接缝宽度1.5mm拉线和尺量11预埋钢板中心线位移3mm拉线和尺量确保本工程达到清水砼效果，保证结构质量目标的实现。第二章 模板支撑体系及验算 模板体系的选型恰当与否以及模板的拼装质量和施工工艺直接关系到本模板工程的施工质量目标和进度目标的实现。因此，为了优质、高速的完成本工程的施工，根据本工程结构特点和现场实际情况，对模板进行了如下设计。2.1基础承台模板选型基础承台外侧模采用18mm厚多层板及100×50mm木枋制作的定型模板。 所有模板刷一道隔离剂。2.2柱模板选型及计算立柱模板均采用18厚胶合板木模及50*100木龙骨，柱箍采用钢抱箍、对拉螺杆，利用满堂脚手架作为支撑。在安装模板时，所有柱根部均加垫10厚海绵条以防止砼浇筑时因漏浆而导致烂根。选取本工程最大框架柱1000*1000，高度7380，进行受力计算如下：2.3.1柱模板计算书一、基本参数：混凝土侧压力计算位置至新浇混凝土顶面的总高度 L=7.5 m柱截面宽度 B=1000 mm柱截面高度 H=1000 mm面板的厚度 h=18 mm竖楞方木截面宽度 b=60 mm竖楞方木截面高度 h=100 mmB方向竖楞间距 b1=0.33 mH方向竖楞间距 h1=0.33 m柱箍材料 圆形钢管柱箍圆形钢管直径 r=51 mm柱箍圆形钢管壁厚 e=3 mm柱箍间距 b=0.4 m对拉螺栓型号 M18B方向螺栓间距 L1=0.66 mH方向螺栓间距 L2=0.66 m二、柱模板荷载标准值计算：新浇混凝土侧压力公式为下式中的较小值：其中:c为混凝土重力密度;24 kN/m3t 新浇混凝土的初凝时间 t=2.4 小时v 混凝土的浇筑速度 v=3 m/h1 外加剂影响系数 1=12 混凝土坍落度影响修正系数 2=1.15H 混凝土侧压力计算位置处至新浇混凝土顶面的总高度 H=7.5 mF1 新浇混混凝土侧压力 F1=25.24 kN/m2F2 倾倒(振捣)混凝土时产生的荷载标准值 F2 = 4 kN/m2三、柱模板面板计算1、B方向柱模板面板的计算面板按照均布荷载下的三跨连续梁计算(1)、面板荷载计算面板荷载计算值 q=(1.2×25.24+1.4×4)×0.4=14.36 kN/m(2)、面板抗弯强度计算面板最大弯矩设计值其中:l B方向竖楞方木间距 l=0.33 mq 面板荷载计算值 q=14.36 kN/m经计算得到:M=-0.10×14.36×kN.m2=-0.16 kN.m面板强度计算值其中: W 面板截面抵抗矩 W = 21.6 mm3M 面板最大弯矩设计值 M = -0.16 kN.m经计算得到：f=0.16×÷(21.6×1000)=7.41 N/mm2面板抗弯强度设计值 f =15 N/mm2面板强度计算值小于或等于面板抗弯强度设计值，故满足要求!(3)、面板抗剪强度计算面板最大剪力设计值其中: l B方向竖楞方木间距 l=0.33 mq 面板荷载计算值 q=14.36 kN/m经计算得到:Q=0.6×14.36×0.33=2.84 kN面板的抗剪强度设计值：其中: b 柱箍间距 b=0.4 mh 面板厚度 h=18 mmQ 面板最大剪力设计值 Q=2.84 kN经计算得到：T=3×2.84×1000÷(2×0.4×1000×18)=0.59 N/mm2抗剪强度设计值 T = 1.5 N/mm2面板的抗剪强度小于或等于抗剪强度设计值，故满足要求!(4)、面板挠度计算面板荷载标准值q=25.24×0.4=10.1 kN/m面板的挠度设计值：其中: l B方向竖楞方木间距 l=0.33 mE 弹性模量 E=5200 N/mm2I 面板截面惯性矩 I=19.44 cm4经计算得到：V=0.677×10.1×(0.33×1000)4÷(100×5200×19.44×10000)=0.8 mmv 面板的最大允许挠度值 v=0.33×1000÷250=1.32 mm面板的挠度设计值小于或等于最大允许挠度，故满足要求!2、H方向柱模板面板的计算面板按照均布荷载下的三跨连续梁计算(1)、面板荷载计算面板荷载计算值 q=(1.2×25.24+1.4×4)×0.4=14.36 kN/m(2)、面板抗弯强度计算面板最大弯矩设计值其中: l H方向竖楞方木间距 l=0.33 mq 面板荷载计算值 q=14.36 kN/m经计算得到:M=-0.10×14.36×0.332=-0.16 kN.m面板强度计算值其中: W 面板截面抵抗矩 W = 21.6 cm3M 面板最大弯矩设计值 M = -0.16 kN.m经计算得到：f=0.16×÷(21.6×1000)=7.41 N/mm2面板抗弯强度设计值 f =15 N/mm2面板强度计算值小于或等于面板抗弯强度设计值，故满足要求!(3)、面板抗剪强度计算面板最大剪力设计值其中: l H方向竖楞方木间距 l=0.33 mq 面板荷载计算值 q=14.36 kN/m经计算得到:Q=0.6×14.36×0.33=2.84 kN面板的抗剪强度设计值 其中 b 柱箍间距 b=0.4 mh 面板厚度 h=18 mmQ 面板最大剪力设计值 Q=2.84 kN经计算得到：T=3×2.84×1000÷(2×0.4×1000×18)=0.59 N/mm2抗剪强度设计值 T = 1.5 N/mm2面板的抗剪强度小于或等于抗剪强度设计值，故满足要求!(4)、面板挠度计算面板荷载标准值q=25.24×0.4=10.1 kN/m面板的挠度设计值其中: l H方向竖楞方木间距 l=0.33 mE 面板的弹性模量 E=5200 N/mm2I 面板截面惯性矩 I=19.44 cm4经计算得到：V=0.677×10.1×(0.33×1000)4÷(100×5200×19.44×10000)=0.8 mmv 面板的最大允许挠度值 v=0.33×1000÷250=1.32 mm面板的挠度设计值小于或等于最大允许挠度，故满足要求!四、竖楞方木的计算竖楞方木直接承受模板传递的荷载，应该按照均布荷载下的三跨连续梁计算，计算如下1、B方向竖楞方木的计算(1)、方木荷载计算方木荷载计算值:q=(1.2×25.24+1.4×4)×0.33=11.84 kN/m(2)、方木抗弯强度计算最大弯矩计算公式：其中：l 柱箍的距离 l=0.4 mq 面板荷载计算值 q=11.84 kN/m经计算得到：M=-0.10×11.84×0.42=-0.19 kN.m竖楞方木强度其中: W 方木截面抵抗矩 W = 100 cm3M 最大弯矩 M = -0.19 kN.m经计算得到: f=0.19×1000÷100=1.9 N/mm2竖楞方木抗弯强度设计值 f = 17 N/mm2竖楞方木抗弯强度计算值小于竖楞方木抗弯强度设计值;故满足要求!(3)、方木抗剪强度计算最大剪力的计算公式如下其中: l 柱箍的间距 l=0.4 mq 方木荷载计算值 q=11.84 kN/m经计算得到: Q=0.6×11.84×0.4=2.84 kN截面抗剪强度计算值:其中: b 竖楞方木截面宽度 b=60 mmh 竖楞方木截面高度 h=100 mmQ 最大剪力 Q = 2.84 kN经计算得到：T=3×2.84×1000÷(2×60×100)=0.71 N/mm2截面抗剪强度设计值;T=1.7 N/mm2截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!(4)、方木挠度计算竖楞荷载标准值:q=25.24×0.33=8.33 kN/m最大挠度计算公式如下:其中: l 柱箍的距离 l=0.4 mE 弹性模量 E=10000 N/mm2I 面板截面惯性矩 I=500 cm4经计算得到:v=0.677×8.33×(0.4×1000)4÷(100×10000×500×1000)=0.03 mm内楞的最大允许挠度值:v=0.4×1000÷250=1.6 mm竖楞方木最大挠度计算值小于竖楞方木最大允许挠度;故满足要求!2、H方向竖楞方木的计算(1)、方木荷载计算方木荷载计算值:q=(1.2×25.24+1.4×4)×0.33=11.84 kN/m(2)、方木抗弯强度计算最大弯矩计算公式：其中：l 柱箍的距离；取l=0.4 mq 面板荷载计算值 q = 11.84 kN/m经计算得到：M=-0.10×11.84×0.42=-0.19 kN.m竖楞方木强度：其中: W 方木截面抵抗矩 W = 100 cm3M 最大弯矩 M = -0.19 kN.m经计算得到：f=0.19×1000÷100=1.9 N/mm2竖楞方木抗弯强度设计值 f = 17 N/mm2竖楞方木抗弯强度计算值小于竖楞方木抗弯强度设计值;故满足要求!(3)、方木抗剪强度计算最大剪力的计算公式如下其中:l 柱箍的间距 l=0.4 mq 方木荷载计算值 q=11.84 kN/m经计算得到: Q=0.6×11.84×0.4=2.84 kN截面抗剪强度计算值:其中: b 竖楞方木截面宽度 b=60 mmh 竖楞方木截面高度 h=100 mmQ 最大剪力 Q = 2.84 kN经计算得到: T=3×2.84×1000÷(2×60×100)=0.71 N/mm2截面抗剪强度设计值;T=1.7(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!(4)、方木挠度计算竖楞荷载标准值q=25.24×0.33=8.33 kN/m最大挠度计算公式如下:其中: l 柱箍的距离 l=0.4 mE 弹性模量 E=10000 N/mm2I 面板截面惯性矩 I=500 cm4经计算得到:v=0.677×8.33×(0.4×1000)4÷(100×10000×500×1000)=0.03 mm竖楞的最大允许挠度值:v=0.4×1000÷250=1.6 mm竖楞方木最大挠度计算值小于竖楞方木最大允许挠度;故满足要求!五、柱箍的计算柱箍受竖楞方木传递的集中荷载作用，为受弯构件。1、B方向柱箍的计算(1)、荷载计算竖楞方木传递到柱箍的集中荷载:F=(1.2×25.24+1.4×4)×0.4×0.33=4.74(kN)(2)、弯矩计算柱箍最大弯矩计算公式：其中:l 螺栓间距;取l=0.66 mF 竖楞方木传递到柱箍的集中荷载 F = 4.74 kN经计算得到：M=-0.188×4.74×0.66=-0.59 kN.m柱箍抗弯强度计算值:其中: W 柱箍的净截面抵抗矩 W=5.13 cm3M 柱箍最大弯矩 M = -0.59 kN.m经计算得到:f=0.59×÷(5.13×1000)=115.01 N/mm2柱箍抗弯强度设计值 f = 205 N/mm2计算结果：柱箍抗弯强度计算值小于柱箍抗弯强度设计值;故满足要求!(3)、挠度计算竖楞方木传递到柱箍的集中荷载标准值：F= 25.24×0.4×0.33=3.33 kN柱箍挠度设计值计算其中: I 柱箍的截面惯性矩 I=13.08 cm4l 螺栓间距 l=0.66 mE 柱箍的弹性模量 E=N/mm2经计算得到：v=0.991×(3.33×1000×(0.66×1000)3÷(100××13.08×10000)=0.35 mm柱箍的最大允许挠度值:v=0.66×1000÷250=2.64 mm柱箍挠度设计值小于柱箍最大允许挠度;故满足要求!2、H方向柱箍的计算(1)、荷载计算竖楞方木传递到柱箍的集中荷载:F=(1.2×25.24+1.4×4)×0.4×0.33=4.74 kN(2)、弯矩计算柱箍最大弯矩计算公式：柱箍抗弯强度计算值:其中: W 柱箍的净截面抵抗矩;W=5.13 cm3M 柱箍最大弯矩 M = -0.59 kN.m经计算得到:f=0.59×÷(5.13×1000)=115.01 N/mm2柱箍抗弯强度设计值 f = 205 N/mm2柱箍抗弯强度计算值小于柱箍抗弯强度设计值;故满足要求!(3)、挠度计算竖楞方木传递到柱箍的集中荷载标准值 F=25.24×0.4×0.33=3.33 kN柱箍挠度设计值计算其中: I 柱箍的截面惯性矩 I=13.08 cm4l 螺栓间距 l=0.66 mE 柱箍的弹性模量 E=N/mm2经计算得到：v=3.33×1000×(0.66×1000)3÷(48××13.08×10000)=0.35 mm柱箍的最大允许挠度值:v=0.66×1000÷250=2.64 mm柱箍挠度设计值小于柱箍最大允许挠度;故满足要求!六、对拉螺栓的计算1、B方向对拉螺栓的计算对拉螺栓所受的拉力:N=(1.2×25.24+1.4×4)×0.66×0.4=9.47 kN对拉螺栓强度设计值 N = 29.6 kN对拉螺栓所受的拉力小于对拉螺栓强度设计值;故满足要求!2、H方向对拉螺栓的计算对拉螺栓所受的拉力:N=(1.2×25.24+1.4×4)×0.66×0.4=9.47 kN对拉螺栓强度设计值 N = 29.6 kN对拉螺栓所受的拉力小于对拉螺栓强度设计值;故满足要求!2.3梁模板选型及计算选取本工程最大的梁及板进行受力计算如下：2.4.1梁模板计算书一、梁模板基本参数梁截面宽度;取B=450(mm);梁截面高度;取H=950(mm);梁侧模板厚度;h=18(mm);立档方木宽度;取b1=50(mm); 立档方木高度;取h1=50(mm);横撑木截面的宽度;取b3=50(mm); 横撑木截面的高度;取h3=60(mm);梁侧横撑间距;取b=237.5(mm);立档间距;取a2=0.4(m);对拉穿墙螺栓型号:M18;螺栓间距;取L=0.8(m); 支架搭设高度;取L=6.5(m);脚手架步距;取h1=1.5(m);立杆纵距;取al=1(m);立杆的横距;取l=1(m);梁底支撑方木宽度;取b=50(mm);梁底支撑方木高度;取d=90(mm);梁底支撑方木间距;取a2=0.15(m);二、梁模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。新浇混凝土侧压力计算公式为下式中的较小值:其中:c 为混凝土重力密度;取24(kN/m3)；t 新浇混凝土的初凝时间，取3(小时)V 混凝土的浇筑速度;取V=1(m/h)；1 外加剂影响系数；取1=1.22 混凝土坍落度影响修正系数。取2=1H 混凝土侧压力计算位置处至新浇混凝土顶面的总高度;取H=950(mm)经计算得到:F1=19.01(kN/m2)倾倒混凝土时产生的荷载标准值 F2 = 4 kN/m2三、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下：1、强度计算作用在梁侧模板的均布荷载:q=(1.2×19.01+1.4×4)×950=26.99(kN/m)计算的最大弯矩:其中：l 取梁侧立档间距，取l=0.4(m)经计算得到：M=-0.10×26.99×0.42=-0.43(kN.m)梁侧模板的强度计算值：其中: W 截面抵抗矩 W = 51.3 cm3经计算得到：f=0.43×1000÷51.3=8.38 N/mm2梁侧模板的抗弯强度设计值;f=15(N/mm2)梁侧模板的强度计算值小于梁侧模板的强度设计值;故满足要求!2、抗剪计算最大剪力的计算公式如下:其中:l 梁侧立档间距;取l=0.4(m)经计算得到最大剪力Q=0.6×26.99×0.4=6.48（kN）截面抗剪强度计算值：其中：b 取梁截面高度;取b=950(mm);h 取梁侧面板厚度;取h=18(mm)经计算得到：T=3×(6.48×1000)÷(2×950×18)=0.57(N/mm2)截面抗剪强度设计值,T=1.5(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!3、挠度计算梁均布荷载q=19.01×(950÷1000)=18.06(kN/m)最大挠度计算公式如下:其中: l 立档间距 l=0.4 mE 面板弹性模量 E=10000 N/mm2I 面板截面的惯性矩 I=46.17 cm4经计算得到:v=0.677×18.06×(0.4×1000)4÷(100×10000×46.17×10000)=0.68 mmv 梁侧模板的允许挠度:v=0.4×1000÷250=1.6(mm).梁侧模板的挠度计算值小于梁侧模板的挠度设计值;故满足要求!四、梁侧立档计算梁侧立档为受面板传递荷载作用的受弯构件，按三跨梁计算。1、荷载的计算:作用在梁侧模板的均布荷载:q= (1.2×19.01+1.4×4)×0.4=11.36(kN/m)2、强度计算最大弯矩计算公式:其中:l 横撑间距;取l=237.5(mm)经计算得到：M=-0.10×11.36×(237.5÷1000)2=-0.06(kN.m)强度计算值：其中: W 截面抵抗矩 W = 20.83 cm3经计算得到：f=0.06×1000÷20.83=2.88(N/mm2)木材强度设计值;f=15(N/mm2)抗弯强度计算值小于木材强度设计值;故满足要求!3、抗剪计算最大剪力计算公式:其中:l 横撑间距;取l=237.5(mm)经计算得到：Q=-0.6×11.36×237.5÷1000=-1.62(kN)抗剪强度计算值:其中:b 立档宽度;取b=50(mm)h 立档高度;取h=50(mm)经计算得到：T=3×1.62×1000÷(2×50×50)=0.97(N/mm2)抗剪强度设计值;T=1.5(N/mm2)抗剪强度计算值小于抗剪强度设计值;故满足要求!4、挠度计算最大挠度计算公式:其中:l 横撑间距;取l=237.5(mm)E 底模面板弹性模量 E=10000(N/mm2)I 底模面板截面惯性矩 I=52.08 cm4经计算得到：=0.677×(7.6×237.54÷(×100×10000×(52.08×10000)=0.01(mm)最大允许挠度值:v=237.5÷250=0.95(mm).立档最大挠度小于立档允许挠度;故满足要求!五、梁侧横撑计算梁侧横撑为受立档传递集中荷载的受弯构件，按照连续梁计算1、荷载计算：横撑所受集中荷载：F(1.2×19.01+1.4×4)×0.4×237.5÷1000=2.7(kN)2强度计算最大弯矩计算公式:其中:l 螺栓间距;取l=0.8(m)经计算得到:M=0.175×2.7×0.8=0.38(kN.m)强度计算值：其中: W 截面抵抗矩 W = 30 cm3经计算得到：f=(0.38×1000÷30=12.67(N/mm2)木材强度设计值;f=15(N/mm2)抗弯强度计算值小于木材强度设计值;故满足要求!3抗剪计算最大剪力计算公式:经计算得到:Q=-0.65×2.7=-1.76(kN)抗剪强度计算值:其中:b 立档宽度;取b=50(mm)h 立档高度;取h=60(mm)经计算得到：T=3×1.76×1000÷(2×50×60)=0.88(N/mm2)抗剪强度设计值;T=1.5(N/mm2)抗剪强度计算值小于抗剪强度设计值;故满足要求!4挠度计算横撑所受集中荷载标准值：F=19.01×0.4×237.5÷1000=1.81(kN)最大挠度计算公式:其中:l 螺栓间距 l=0.8(m)E 横撑木弹性模量 E=10000(N/mm2)I 横撑木截面的惯性矩 I=90 cm4经计算得到:=1.146×1.81×1000×(0.8×1000)3÷(100×10000×90×10000)=1.18(mm)梁侧撑允许挠度:v=×1000÷250=3.2(mm).立档最大挠度小于立档允许挠度;故满足要求!六、对拉螺栓的计算对拉螺栓所受的最大拉力:N=(1.2×19.01+1.4×4)×0.8×237.5÷1000=5.4(kN)对拉螺栓最大容许拉力值;N=29.6(kN)穿墙螺栓所受的最大拉力小于穿墙螺栓最大容许拉力值;故满足要求!七、底模板面板计算面板为均布荷载作用下的受弯构件.1、荷载计算混凝土自重荷载:P1=24×1×950÷1000=22.8(kN/m)钢筋自重荷载:P2=1.5×1×950÷1000=1.42(kN/m)施工均布活荷载:P3=2.5×1=2.5(kN/m)振捣荷载:P4=4×1=4(kN)静荷载计算值：q1=1.2×(22.8+1.42)=29.06(kN/m)活荷载计算值q2=1.4×(2.5+4)=9.1(kN/m)2、抗弯强度计算最大弯矩计算公式:其中:l 方木间距;取l=0.15(m)经计算得到:M=-0.1×29.06×0.152-0.177×9.1×0.152=-0.1(kN.m)面板的强度计算值其中: W 截面抵抗矩 W = 24.3 cm3经计算得到:f=0.1×1000÷24.3=4.12(N/mm2)面板的强度设计值;f=15(N/mm2)面板的强度计算值小于面板的强度设计值;故满足要求!3、抗剪计算最大剪力的计算公式如下:其中：l 方木间距;取l=0.15(m)经计算得到:Q=-0.6×29.06×0.15-0.617×9.1×0.15=-3.46(kN)截面抗剪强度计算值:其中:b 梁宽;取b=450(mm)h 面板厚度;取h=18(mm)经计算得到:T=3×(3.46)×1000÷(2×450×18)=0.64(N/mm2)截面抗剪强度设计值T=1.5(N/mm2)截面抗剪强度计算值小于截面抗剪强度设计值;故满足要求!3.挠度计算静荷载标准值:q1=22.8+1.42=24.22(kN/m)活荷载标准值:q2=2.5+4=6.5(kN/m)面板最大挠度计算公式:其中：l 方木间距;取l=0.15(m)E 面板弹性模量 E=10000(N/mm2)I 面板截面惯性矩 I=24.3 cm4经计算得到:v=0.677×24.22×(0.15×1000)4÷(100×10000×24.3×10000)+0.990×6.5×(0.15×1000)4÷(100×10000×24.3×10000)=0.05(mm)面板最大允许挠度值:v=0.15×1000÷250=0.6(mm).面板最大挠度计算值小于面板最大允许挠度值;故满足要求!八、梁底支撑方木的计算作用于支撑木方的荷载包括梁与模板自重荷载，施工活荷载等, 支撑方木按照均布荷载作用下的连续梁计算.一、荷载计算混凝土自重荷载:N1=24×(950÷1000)×0.15=3.42(kN/m)钢筋自重荷载:N2=1.5×(950÷1000)×0.15=0.214(kN/m)模板自重荷载:N3=0.3×0.15=0.045(kN/m)施工荷载标准值:N4=2.5×0.15=0.375(kN/m)振捣荷载:N5=4×0.15=0.6(kN)方木静荷载计算值:q1=1.2×(3.42+0.214+0.045)=4.41(kN/m)方木活荷载计算值:q2=1.4×(0.375+0.6)=1.36(kN/m)2、方木的强度计算:方木最大弯矩:其中:l 立杆的横距;取l=1(m)经计算得到:M=-0.10×4.41×1×2-0.117×1.36×12=-0.6(kN.m)面板的强度计算值:其中: W 截面抵抗矩 W = 67.5 cm3经计算得到:f=0.6×1000÷67.5=8.89(N/mm2)方木强度设计值;f=15(N/mm2)方木强度计算值小于方木强度设计值;故满足要求!3、抗剪计算:方木最大剪力的计算公式如下:其中:l 立杆横距;取l=1(m)经计算得到:Q=-0.6×4.41×1-0.617×1.36×1=-3.49(kN)方木抗剪强度计算值其中:h 梁底支撑方木高度;取h=90(mm)b 梁底支撑方木宽度;取b=50(mm)经计算得到:T=3×3.49×1000÷(2×50×90)=1.16(N/mm2)方木抗剪强度设计值;T=1.5(N/mm2)方木抗剪强度设计值小于或等于方木抗剪强度设计值;故满足要求!4、挠度计算:方木静荷载标准值:q1=3.42+0.214+0.045=3.68(kN/m)方木活荷载标准值:q2=0.375+0.6=0.98(kN/m)方木最大挠度计算公式:其中:l 立杆横距;取l=1(m)E 方木弹性模量 E=10000(N/mm2)I 方木截面惯性矩 I=303.75 cm4经计算得到:v=0.677×3.68×(1×1000)4÷(100×10000×303.75×10000)+0.990×0.98×(1×1000)4÷(100×10000×303.75×10000)=1.14(mm)方木允许挠度:v=1×1000÷250=4(mm).方木最大挠度计算值小于或等于方木最大允许挠度;故满足要求!九、梁底支撑钢管的计算梁底支撑钢管按受集中荷载作用的梁计算1、荷载计算:混凝土自重荷载:q1=24×950÷1000×0.15×1=3.42(kN)钢筋自重荷载:q2=1.5×950÷1000×0.15×1=0.21(kN)模板自重荷载:q3=0.3×0.15×1=0.04(kN)施工活荷载:q4=2.5×0.15×1=0.38(kN)倾倒混凝土荷载:q5=4×0.15×1=0.6(kN)支撑钢管所受的集中荷载计算值:F=1.2×(3.42+0.21+0.04)+1.4×(0.38+0.6)=5.78(kN)2、抗弯强度计算:最大弯矩计算公式:其中:l=0.43(m);经计算得到:M=5.78×0.43÷4=0.61(kN.m)抗弯强度计算值:其中:W 钢管截面抵抗矩;W=5.08(cm3)经计算得到:f=0.61×1000÷5.08=120.08(N/mm2)钢管的抗弯强度计算值小于或等于钢管抗压强度设计值;故满足要求!3、挠度计算支撑钢管所受的集中荷载标准值:F=3.42+0.21+0.04+0.38+0.6=4.65(kN)最大挠度计算公式如下:其中: l 跨度 l=l*1000/2=500 mE 梁底支撑钢管弹性模量 E=(N/mm2)I 梁底支撑钢管截面惯性矩 I=12.19 cm4经计算得到:v=4.65×1000×500÷(48××12.19×10000)=0.48 mm允许挠度:v=1×1000÷250=4(mm).梁底支撑钢筋最大挠度计算值小于或等于梁底支撑钢筋最大允许挠度;故满足要求!十、扣件抗滑移的计算1、荷载计算混凝土自重荷载:q1=24×450÷1000×950÷1000×1÷2=5.13(kN)钢筋自重荷载:q2=1.5×450÷1000×950÷1000×1÷2=0.32(kN)模板自重荷载:q3=0.3×(450÷1000+2×950÷1000)×1÷2=0.35(kN)施工活荷载:q4=2.5×450÷1000×1÷2=0.56(kN)倾倒混凝土荷载:q5=4×450÷1000×1÷2=0.9(kN)R=1.2×(5.13+0.32+0.35)+1.4×(0.56+0.9)=9(kN)纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算：式中: Rc 扣件抗滑承载力设计值 Rc = 12(kN)R 纵向或横向水平杆传给立杆的竖向作用力设计值.R = 9(kN)纵向或横向水平杆传给立杆的竖向作用力设计值小于或等于扣件抗滑承载力设计值;故满足要求!十一、立杆的稳定性计算1、荷载的计算：混凝土自重荷载:q1=24×450÷1000×950÷1000×1÷2=5.13(kN)钢筋自重荷载:q2=1.5×450÷1000×950÷1000×1÷2=0.32(kN)模板自重荷载:q3=0.3×(450÷1000+2×950÷1000)×1÷2=0.35(kN)施工活荷载:q4=2.5×450÷1000×1÷2=0.56(kN)倾倒混凝土荷载:q5=4×450÷1000×1÷2=0.9(kN)脚手架钢管的自重: q6 = 0.13×6.5 = 0.84(kN)荷载的计算值: N=1.2×(5.13+0.32+0.35+0.84)+1.4×(0.56+0.9)=10.01(kN)1、长细比计算长细比计算立杆的计算长度 lo =1.95(m)顶撑的回转半径 i =1.58(cm)经过计算: =1.95÷1.58= 1242、立杆的稳定性计算公式其中：立杆的轴心压力设计值；取N=10.01(kN)立杆净截面面积；取A=4.89(cm2)轴心受压立杆的稳定系数；由长细比 查表得到；=0.428经计算得到：=10.01÷(0.428×4.89)=47.83(N/mm2)钢管立杆抗压强度计算值f=205(N/mm2)钢管立杆抗压强度计算值小于钢管立杆抗压强度设计值，故满足要求2.4楼板模板支架计算楼板厚度120mm,支架采用钢管脚手架搭设,高度7.5m,步距1.2m,立杆横距0.9m,纵距0.9m.模板面板采用18mm厚胶合板板底支撑采用木方,间距0.45米方木截面尺寸: 50×90mm托梁采用钢管钢管型号: 48×3.5mm模板支架支撑在楼板上,要验算楼板承载力.模板支架系统如下图:计算书计算依据:建筑结构设计统一标准GBJ68-84建筑结构荷载规范GB5009-2001钢结构设计规范GB50017-2003混凝土结构设计规范GB50010-2002
