江苏某烧结发电厂房工程脚手架施工方案.doc

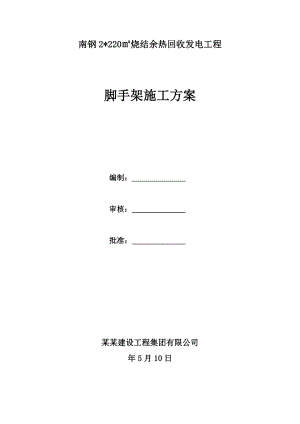

南钢2*220烧结余热回收发电工程脚手架施工方案编制：_审核：_批准：_某某建设工程集团有限公司年5月10日一、编制依据31.1施工图纸及相关资料31.2项目部编制的施工组织设计41.3主要施工验收规范、技术规程及技术标准4二、工程概况42.1工程概况4三、施工部署5四、施工准备54.1技术准备54.2现场施工准备54.3施工人员及有关组织准备54.4施工机具及材料准备6五、施工进度安排7六、施工方法76.1脚手架搭设76.2脚手架拆除9七、质量保证措施101、脚手架的搭设作业遵守以下规定102、脚手架搭设质量的检查验收规定113、脚手架使用规定12八、环境、职业健康安全保证措施14九、应急预案.15一、编制依据1.1施工图纸及相关资料序号图纸名称图纸内容图纸编号设计单位1南京钢铁有限公司厂区平面布置图平面图济钢国际2汽轮机主厂房及主控室结施C1123烧结余热回收发电工程循环水泵房及冷却塔土建图结施C1141.2项目部编制的施工组织设计1.3主要施工验收规范、技术规程及技术标准序号规程、规范、标准名称规程、规范、标准编号1工程测量规范GB50026-20072现行建筑施工规范大全09版3建筑工程施工现场供用电安全规范GB50194-20024建筑施工手册第四版5建筑施工安全检查标准JGJ5920116建筑机械使用安全技术规程JGJ33-20017建筑施工高处作业安全技术规范JGJ80-19918扣件式钢管脚手架安全技术规范JGJ130-2011二、工程概况2.1工程概况项目名称：南钢2*220烧结余热回收发电工程建设地点：南京钢铁股份有限公司老厂区内业主单位：南京钢铁股份有限公司监理单位：武汉威仕监理有限公司设计单位：济钢集团国际工程技术有限公司总包单位：济钢集团国际工程技术有限公司 施工单位：某某建设工程集团有限公司我公司承建的南钢2*220烧结余热回收发电工程，主厂房长度为30m，宽为23.7m，总高度为18m。循环水泵房长度为30m，宽为15m，总高度为21m。三、施工部署根据工程特点，烧结发电主厂房,循环水泵房各作为一个施工区域，外围搭设落地式双排脚手架。四、施工准备4.1技术准备在脚手架工程施工前，组织技术质量人员和外协队伍管理人员及架子工对脚手架工程的施工方法进行详细的交底。4.2现场施工准备现场场地平整，杂物要清理干净，必要时进行二次场地清理，贯通施工道路，做好现场排水。4.3施工人员及有关组织准备序号职 务电话1项目经理 孙小明2技术负责人 王小平3技术员 吴伟杰4安全员 吴建福5质量检查人员 吴建福6预算人员7材料员 孙来扣8资料员 吴伟杰9脚手架操作工 (见附件)主要管理人员4.4施工机具及材料准备结合本工程结构特点，选用刚度好、强度高的钢管，在选材方面需遵循以下原则：1）钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合碳素结构钢(GB700-88)的相应规定。用于立杆、大横杆和剪刀撑的钢管长度为46m(这样的长度一般重25kg以内，适合人工操作)。用于小横杆的钢管长度为1.02.0m，以适应脚手架宽的需要。钢管对接扣件、十字扣件、旋转扣件应符合GB158311995钢管脚手架扣件的规定。2）钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。3）应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。4）脚手板采用50mm厚的木跳板，宽度为200250mm，长4m,自重不超过0.35kN/m2，且表面具有防滑、防积水构造。5）安全网：密目网及大眼网要四证齐全，要有阻燃性能，密目网续燃、阻燃时间不大于4秒，要符合GB16909的规定。每10×10100²的面积上，有2000个以上网目。五、施工进度安排发电主厂房：8m-14.52m脚手架：5.15日5.25日施工完毕； 14.52m-18.3m脚手架：5.25日6.5日施工完毕；循环水泵房：±0.00m-3.750m脚手架：5.216.1日施工完毕； 3.75m-8.000m脚手架：6.36.10日施工完毕； 8.000-15.5m脚手架：6.136.25日施工完毕； 15.5m-21m脚手架：6.287.10日施工完毕。六、施工方法6.1脚手架搭设1.1、脚手架基础；脚手架坐在回填土上，场地平整、夯实后上面铺设通长50厚木脚手板要平稳，不得悬空。1.2、立杆：1）立杆下要通长铺垫50厚木跳板，立杆上的对接扣件应交错布置，两个相邻立杆的接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于500。纵向水平杆对接接头应交错布置，不应设在同步同跨内，相邻接头水平距离不应小于500cm，并应避免设在纵向水平杆的跨中。立杆横距选用1.2米，纵距选用1.2m，允许搭设偏差±5cm,立杆垂直度允许搭设偏差±10cm。1.3、大横杆：1）大横杆步距采用1.2米，用对接方法接长，一根横杆两端的高差不能超过2cm，纵向水平杆全长平整度不能超过±10cm。大横杆布置在立杆内外侧，保证立杆受力合理；小横杆架在大横杆上，大横杆及立杆的接长用一字扣，剪刀撑用回转扣件，其它杆件的连接采用直角扣件。从垫板上20cm处，设置扫地杆，扫地杆采用对接接长。扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。1.4、剪刀撑：四周转角处必须设置剪刀撑，每道剪刀撑跨越立杆的根数为5根，每道剪刀撑的宽度为4跨，且不小于6米。斜杆与地面的倾角60°，中间每道剪刀撑净距不应大于15米，剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于15cm，剪刀撑接长采用搭接接长，搭接长度为100cm，用三个扣件等距离布置，扣件扣在钢管端头为15cm，剪刀撑下端一定要落地。1.5、小横杆：每一主节点处必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度为15cm。该杆轴线偏离主节点的距离不应大于150cm，小横杆在作业层按1.2m间距布置。1.6、安全通道：安全通道宽度不小于1米，坡度以1：3（高：长）为宜；通道的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑；人行斜道小横杆间距不超过1.5米；通道上满铺脚手板，板上钉防滑条；设置护身栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米。1.7、脚手板：脚手板采用50mm×200mm，脚手板用4000mm长，作业层满铺。脚手板一般应设置在3根小横杆上，端部必须用10#铁丝捆绑牢固，在两侧设置180mm以上高踢脚板，操作层上部护身栏杆1.5米高，下部护身栏杆距踢脚板0.6米处。脚手板一般应设置在3根小横杆上，要铺满铺严密，在两侧设置180mm以上高踢脚板，操作层上部护身栏杆1.2米高，下部护身栏杆距踢脚板0.6米处。6.2脚手架拆除1.1、 脚手架拆除程序，应由上而下按层按步的拆除，先拆护身栏、脚手板和横向水平杆，再依次拆剪刀撑的上部扣件和接杆。拆除全部剪刀撑、抛撑以前，必须搭设临时加固斜支撑，预防架倾倒。1.2、拆脚手架杆件，必须由23人协同操作，拆纵向水平杆时，应由站在中间的人向下传递，严禁向下抛掷。1.3、拆除作业区的周围及进出口处，必须派专人了望，严禁非作业区人员进入危险区域，拆除大片架子应加临时围栏。作业区内电线及其他设备有妨碍时，应事先与有关部门联系拆除、转移或加防护。1.4、拆除全部过程中，应指派1名责任心强、技术水平高的工人担任指挥和监护，并负责任拆除撤料和监护操作人员的作业。1.5、已拆下的材料必须及时清理，运至指定地点码放。1.6、拆至底部时，应先加临时固定措施后，再拆除。1.7、在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，应作好配合、协调动作。1.8、脚手架的外侧边缘与外电架空线路的边线之间必须保持安全操作距离，最小安全操作距离应符合下表要求：外电线路电压1KV110KV35110KV154220KV330500KV最小安全操作距离（米）4681012七、质量保证措施1、脚手架的搭设作业遵守以下规定钢管脚手架的杆件连接必须使用合格的钢扣件，不得使用铅丝和其他材料绑扎。脚手杆件不得钢木混搭。在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。连墙杆搭设时，应设置抛撑。脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：1)按施工设计放线、铺垫板、设置底座或标定立杆位置。2)周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。3)搭设应按定位依次固定水平横挑杆-搭大横杆-支斜顶杆 外立杆- 小横杆- 跳板安全维护。拆除顺序与此相反。校正立杆垂直之后再予以固定。脚手架各杆件相交伸出的端头15cm，以防止杆件滑脱。脚手板或其它作业层板铺板要求1)脚手板或其它铺板应铺平铺稳，绑扎固定。2)脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在 100200mm之间。3)脚手板采用搭接铺放时，其搭接长度为200mm，且在搭接段的中部应设有支承横杆。铺板严禁出现端头超出支承横杆150mm以上未作固定的探头板。4)纵铺脚手板应按以下规定部位与其下支承横杆绑扎固定：脚手架的两端和拐角处；坡道的两端；其它可能发生滑动和翘起的部位。5）脚手架的操作面必须满铺脚手板，不得有空隙、探头板和飞跳板。装设连墙件或其它撑拉杆件时，应注意掌握撑拉的松紧程度，避免引起杆件和整架的显著变形。6）工人在架上进行搭设作业时，作业面上宜铺设必要数量的脚手板并予临时固定。工人必须戴安全帽和佩挂安全带。不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全的作业。7）在搭设中不得随意改变构架设计。确有实际情况，需要对构架作调整和改变时，应提交技术主管人员解决。2、脚手架搭设质量的检查验收规定脚手架的验收标准规定l)构架结构符合前述的规定和设计要求，个别部位的尺寸变化应在允许的调整范围之内。2)节点的连接可靠，其中扣件的拧紧程度应控制在扭力矩达到<4060N·m。3)钢脚手架立杆垂直度应1/300。4)纵向钢平杆的水平偏差应1/250，且全架长的水平偏差值不大于50mm。5)作业层铺板、安全防护措施等需符合上述的要求。脚手架的验收和日常检查按以下规定进行，检查合格后，方允许投入使用或继续使用：1)搭设完毕后；2)连续使用达到6个月；3)施工中途停止使用超过15天，在重新使用之前；4)在遭受暴风、大雨、大雪、地震等强力因素作用之后；5)在使用过程中，发现有显著的变形、沉降、拆除杆件和拉结以及安全隐患存在的情况时。3、脚手架使用规定1）作业层每平米架面上实用的施工荷载(人员、材料和机具重量)不得超过以下的规定值或施工设计值：施工荷载(作业层上人员、器具、材料的重量)的标准值，结构脚手架取3kN/m2。2）在架面上严禁码放材料。严禁上架人员在架面上奔跑、退行。作业人员在架上的最大作业高度应以可进行正常操作为度，禁止在架板上加垫器物或单块脚手板以增加操作高度。3）在作业中，禁止随意拆除脚手架的基本构架杆件、整体性杆件、连接紧固件和连墙件。确因操作要求需要临时拆除时，必须经主管人员同意，采取相应弥补措施，并在作业完毕后，及时予以恢复。4）工人在架上作业中，应注意自我安全保护和他人的安全，避免发生碰撞、闪失和落物。严禁在架上戏闹和坐在栏杆上等不安全处休息。5）人员上下脚手架必须走设安全防护的出入通(梯)道，严禁攀援脚手架上下。6）每班工人上架作业时，应先行检查有无影响安全作业的问题存在，在排除和解决后方许开始作业。在作业中发现有不安全的情况和迹象时，应立即停止作业进行检查，解决以后才能恢复正常作业；发现有异常和危险情况时，应立即通知所有架上人员撤离。7）在每步架的作业完成之后，必须将架上剩余物品移至室内；每日收工前应清理架面，垃圾清运出去；在作业期间，应及时清理落入安全网内的材料和物品。在任何情况下，严禁自架上向下抛掷材料物品和倾倒垃圾。八、环境、职业健康安全保证措施为保证施工人员的生命安全，达到安全文明施工标准，特做如下规定：1、对接扣件的开口应朝向架子的内侧，螺栓朝上，直角扣件的开口不得朝下，以确保安全。2、上架作业人员必须持证上岗，戴安全帽，系安全带。3、严格按搭设方案施工，连墙杆件和剪刀撑应及时搭设，不得滞后超过两步。4、在搭设过程中，应注意调整整架的垂直度，一般通过调整连墙撑的长度来实现，但最大允许偏差100。5、脚手架在搭设时要事先做好书面技术交底，搭设完毕，由技术及安全部门组织验收，合格后投入使用，非架子人员严禁私拆脚手架。6、立杆接头间隔设置，即不再一个水平面上，接头位置在距水平杆13步距范围内。7、脚手架搭设时要严禁与结构施工垂直交叉作业。8、严禁违章作业，不准利用脚手架吊重物，不准攀登脚手架，不准在架子上拉结吊装缆绳，不准随意拆除脚手架架杆和拉墙件，不准在架子上直接绑扎电线，吊装起重应防止碰撞脚手架，当立杆沉陷悬空，联接松动，架子歪斜构件变形等，必须立即查明原因，并消除隐患后方准继续使用。9、脚手架要严格按照施工方案搭设，要有严格的技术交底，操作人员必须严格执行，所有偏差数值必须控制在允许范围之内。10、拆除顺序应遵守由上到下，先搭后拆的原则。即先拆栏杆、脚手架、剪刀撑、斜撑而后小横杆、大横杆、立杆等，并按一步一清原则依次进行，要严禁上下同时进行拆除工作。拆架子的高空作业人员应带安全帽、系安全带、穿软底鞋上架子作业，同时，周围设围栏或竖立警戒标志并有专人指挥。11、操作面必须满铺脚手板，离地面不得大于20cm，不得空隙和探头板、飞跳板，脚手板下层兜设水平网、操作面外侧应设两道护身栏杆和一道栏杆，立挂安全网。下口封严，防护高度应为1m。12、在建筑工程（含脚手架）的外侧边缘与外电架空线路的边缘之间，应按规范保持安全操作距离。13、各类架子均应有牢固基础，并应高出周围地面，以防积水，如发现架子下沉、移位、倾斜等应及时加固，使用过程中要经常检查。九、应急预案9.1应急预案的任务和目标 为了保证各种应急救援资源处于良好的备战状态；发现脚手架作业中的危险和隐患，能及时采取有针对性的防范措施，指导应急救援有序地进行，防止因应急救援组织不力或现场救援工作；避免和减少人身伤害事故，是编制本方案的任务和目标。9.2适用范围 本项目脚手架工程施工作业过程中若发生事故所采取的应急救援措施。9.3应急物资常备药品：消毒用品、急救物品（绷带、无菌敷料）及各种常用小夹板、担架、止血袋、切割机等。9.4事故预防措施：1）、人员要求：1、脚手架搭设人员必须是经过国家现行标准特种作业人员安全技术考核管理规定考核合格的专业架子工，并必须持证上岗。2、架子工属高空作业工种之一，应定期进行体检，凡患有高血压、低血压、严重心脏病、贫血病、癫痫病等疾病不得从事高处作业。 3、高处作业者必须使用安全帽、安全带、穿软底鞋，登高前严禁喝酒，并消除鞋底泥砂油垢。2）、技术及安全生产要求：1、脚手架在搭设、拆除前前必须制定脚手架搭拆方案。2、脚手架在搭设、拆除前按照方案要求由项目部进行技术交底。3、对钢管、扣件、脚手板等进行检查验收，不合格的构件不得使用。 4、钢管脚手架必须按建筑施工扣件式钢管脚手架安全技术规范要求进行搭拆。5、脚手架上不能集中堆放材料，结构施工均布荷载不得超过3KN/M2，装修施工均布荷载不得超过2KN/ M2。 6、人行斜道和运料斜道的脚手板上应每隔250300mm设一根防滑木条，木条厚度宜为2030mm。7、脚手架和起重设备上空及邻近空间如有高压线、电线，按安全距离控制。9.5伤员抢救应急措施：1、用切割机等工具抢救被脚手架压住的人员，并转移到安全地方。2、保持呼吸道畅通，消除伤口、鼻、咽、喉部的异物，血块、呕吐物等。3、若伤员出现呼吸、心跳骤停，应立即进行心肺复苏、人工胸外心脏按压、人工呼吸等。4、进行简易的包扎止血或骨折简易固定。5、立即拨打120急救中心与医院联系或拨打110、119救护帮助，详细说明事故的地点、程度及本部门的联系电话，并派人到路口接应。9.6、启动程序、应急联系电话(一)、项目部发生安全事故时启动程序：1、项目部应急救援领导小组组长负责指挥工地抢救工作，向小组成按职责下达抢救指令任务，并指导、协调抢救工作，随时掌握现场发展情况，并做出最新决策；2、在第一时间向110、119、120发出求救信号；3、向公司应急救援领导小组或安全科报告事故情况及救援情况；4、向当地政府安监部门报告事故情况及救援情况；5、在事故发生时，项目部应急事故现场组长没有抵达事故现场前，在施工现场的项目副经理或技术负责根据当时实际情况，暂为临时现场副组长，对现场应急救援进行指挥;6、公司安全科接到报告后及时向公司安全主管报告，视情况同时报告公司总经理。公司总经理按突发事故的性质，组织应急小组按各自职能采取应急措施准备，及时赶赴事故现场，已防止事故进一步扩大；7、公司总经理根据有关法规及时、如实地向负责安全生产监督管理的部门、建设行政主管部门或其他有关部门报告，特种设备发生事故的，还应当同时向特种设备安全监督管理部门报告。（二）应急联系电话急救中心：120 火警：119 匪警：110项目部救援电话项目负责人：孙小明 安全员：吴建福 技术负责人：王小平 9.7、现场应急救援处理 1、应急指挥小组接到事故报告后,立即赶赴现场，了解和掌握事故情况，指挥抢救和维护现场秩序，保护事故现场，同时，立即把事故情况向公司应急救援领导小组汇报，以便领导了解和指挥事故抢救。 2、迅速将伤员脱离危险岗位，移到安全地带。如感觉伤员很严重，能不移尽量不移，如必须要移动的，移到伤员时不得随便拖拉，必须几人同时用力，保持伤员四肢平衡，以免使伤员伤口加重。 3、保持呼吸道畅通，发现窒息者，及时解除其呼吸道梗塞和呼吸功能障碍，立即解开伤员衣领，消除伤员口、鼻、喉部的异物、血块、分泌物、呕吐物等。 4、对伤员进行必要的包扎、止血、固定措施如判断为骨伤，应将伤者轻轻地放在平板上，不可在搬运时将病人身体弯曲或剧烈震动。 5、记录伤情，现场救护人员应边抢救边记录伤员的受伤情况、受伤部位、受伤程度等第一手资料。 6、尽快与120急救中心联系，说明事故地点、严重程度、联系电话，并派人到路口接应。9.8应急救援预案的启动、终止和终止后工作恢复 1、当事故的评估预测达到起动应急救援预案条件时，上报公司，由应急总指挥（公司）启动应急反应预案。 2、对事故现场经过应急救援预案实施后，引起事故的危险源得到有效控制、消除；所有现场人员均得到清点；不存在其它影响应急救援预案终止的因素；应急救援行动已完全转化为社会公共救援；应急总指挥认为事故的发展状态必须终止的；应急总指挥下达应急终止令。 3、应急救援预案实施终止后，应采取有效措施防止事故扩大，保护事故现场和物证，经有关部门认可后可恢复施工生产。 4、对应急救援预案实施的全过程，认真科学地作出总结，完善应急救援预案中的不足和缺陷，为今后的预案建立、制订、修改提供经验和完善的依据。
