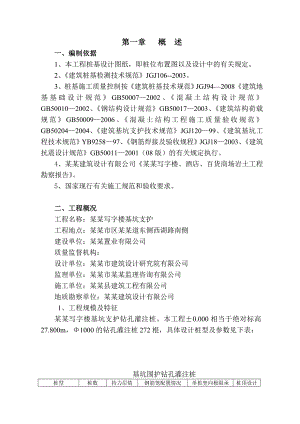

江苏某高层写字楼基坑支护工程钻孔灌注桩施工方案.doc

第一章 概 述一、编制依据1、本工程桩基设计图纸，即桩位布置图以及设计中的有关规定。2、建筑桩基检测技术规范JGJ106-2003。3、桩基施工质量控制按建筑桩基技术规范JGJ942008建筑地基基础设计规范GB500072002、混凝土结构设计规范GB500102002、钢结构设计规范GB500172003、建筑结构荷载规范GB500092006、混凝土结构工程施工质量验收规范GB502042004、建筑基坑支护技术规范JGJ12099、建筑基坑工程技术规范YB925897、钢筋焊接及验收规程JGJ182003、建筑抗震设计规范GB500112001（08版）的有关规定执行。4、某某建筑设计有限公司某某写字楼、酒店、百货商场岩土工程勘察报告。5、国家现行有关施工规范和验收要求。二、工程概况工程名称：某某写字楼基坑支护工程地点：某某市区某某道东侧西湖路南侧建设单位：某某置业有限公司质量监督机构：设计单位：某某市建筑设计研究院有限公司监理单位：某某市某某监理咨询有限公司施工单位：某某县建筑工程有限公司地质勘察单位：某某建筑设计有限公司 1、工程规模及特征某某写字楼基坑支护钻孔灌注桩。本工程±0.000相当于绝对标高27.800m，1000的钻孔灌注桩272根，具体设计桩型及参数见下表：基坑围护钻孔灌注桩桩型桩数持力层情况钢筋笼配置情况单桩竖向极限承载力Ra桩顶设计标高1000C30272主筋2018、2416加强箍142000螺旋筋12150-1.3 m注：钢筋笼配置中主筋为HRB400级钢筋，加强筋为HRB335级钢筋，螺旋筋为HPB235级钢筋。2、要求质量标准确保合格工程。3、施工工期自2011年2月24日起开工至2011年3月25日止竣工，总工期30日历天。4、地质描述某某写字楼、酒店、百货商场地质勘察由某某建筑设计有限公司完成并提供岩土工程勘察报告，具体的土层位置及变化情况，按地质报告描述详见某某写字楼、酒店、百货商场岩土工程勘察报告。第二章 施工准备及临时设施一、施工条件1、现场场地地势较为平坦，现场三通一平工作已由业主完成，能满足施工上的要求。2、为了保证桩机行走需要，场地要求平整夯实。根据地质报告反映，本工程地下有障碍物的地方较多，故在打桩前应预先进行探桩，查明障碍物的具体位置和深度后，及时配合业主给予清理和挖除。3、施工作业现场范围内，要配备足够的照明设施，以备夜间施工的需要。4、打桩前，应先对场地内临时施工道路进行修筑，主要施工道路做法：宽6m，转弯半径为10m，道路坡度不宜大于30度，以确保主路到场地内的道路畅通，便于砼的灌注。二、施工准备工作1、技术资料准备在开工前及时收集和编制各种技术资料，包括工程地质资料、建筑红线图、建筑许可证、施工图、施工组织设计和预算、材料工本分析或成本分析等前期准备工作。2、施工技术准备自进场之日起立即着手技术准备，一方面使有关人员仔细阅读施工图纸，了解设计意图及相关细节；另一方面开展钢筋翻样、混凝土级配试验、图纸会审、技术交底等技术准备工作，同时根据施工需要编制更为详细的施工作业指导书，从而使工程一开始就受控于规范的技术管理，进而确保工程质量。3、物资准备材料构（配）件、制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在开工前完成，根据各种物资的需用量计划，分别落实货源，提前订货，安排运输和储备，使能满足连续施工的需要。4、劳动组织准备建立工程项目的领导机构，设立现场项目部，调集精干施工队伍进场，进行施工组织设计及技术交底，并建立和健全各项管理制度。三、施工用水用电由于桩机配备较多，电动机功率较大，加上起动时为带载起动，故需具备1200KVA专用变压器，方可进行施工。桩机出厂时配有专用配电箱，采用TNS系统，实行三级保护。现场施工用电，经计算施工用电量不小于1200KW，为施工方便，变压器应设二台600KVA设置，现场应按放施工总配电箱五只，各机械操作点设放分配电箱。施工用水按10台钻机打三个深水井。四、临时设施为桩基施工的需要，现场需搭设临时房，以便工人休息，材料存放和现场办公。第三章 施工机械的选择根据本工程设计的桩型及规格以及地质资料分析，按照我们以往的施工经验，钻孔桩及挤扩支盘桩采用1台GPS-18型、5台GP10型钻机及N21803旋挖钻机共7台。具体的施工机械配备详见下表： 主要施工机械设备表序号机械或设备名称型号规格数量国别产地额定功率（KW）生产能力用于施工部位备注1钻孔桩机GP-105台武汉300桩基3钻孔桩机GPS-181台上海75桩基3旋挖机N218031台内蒙桩基6全站仪RTS-822A1台瑞得桩基7经纬仪FDT2GCL1台苏光桩基8水准仪DSz21台苏光桩基950m钢卷尺2把宁波桩基105m钢卷尺5把宁波桩基第四章：施工方法及施工工艺一、钻孔灌注桩施工方法及施工工艺1、钻孔灌注桩施工工艺流程图：测量孔深监测孔深垂直度核对钻具长度检查泥浆参数桩机就位一次清孔钻孔提取钻杆书面资料报验桩机进场组装埋设护筒复核护筒中心位置桩机调试编制合理可行的施工方案控制点交接定位放样探桩清障终孔验收测出泥浆参数填写钻孔记录复测孔深及孔底沉渣桩机就位下放钢筋笼下导管钢筋笼制作、验收检查桩机对位及水平度二次清孔灌注水下砼取出钢护筒测量钻具导管的长度规格测出孔口标高钢筋原材的进场试验检查笼间焊接吊筋长度检查导管气密性检查孔底沉渣抽检砼质量砼原材的试验配比检查砼顶标高按规定制作砼试块2、具体的施工方法及施工工艺A、桩位放样1、定位测量 根据建设单位提供的规划红线，地界边线及水准点，严格按照设计施工图纸进行投测、建筑物定位、控制网布设及高程引测。本工程主要定位控制点及高程控制点由建设单位提供。本工程测量控制采用平面直角坐标方格方法。、基准水准点的设置（一）、根据建设单位提供的城市等级水准点，采用往返水准或闭合水准测量。用精密水准仪引测施工基准水准点，测量精度按二等水准精度测设。该水准点将做为打桩过程中桩顶顶标高的控制。（二）、施工基准水准点应布置在受施工环境影响小且不易破坏的地方。用红字三角符做出标志，标志按室内±0.000标高设计，为防止打桩过程中基准点的破坏，应在场外可靠的地方设置二个水准点。各水准点之间要经常相互校核。、轴线定位测量（一）、对红线控制点校验和建立施工期间的坐标控制点 根据规划院提供的红线控制点利用全站仪把各红线控制点校验一次，然后在场地内不受影响的地方投测出三个坐标点，以方便在后续施工中对各单体楼号红线控制点恢复，对引出的三个坐标点要经常加以相互间的校核。（二）、结构轴线的控制和引出根据红线控制点用经纬仪对每个单体进行一次闭合，将每个单体的轴线点引出致不受施工影响的地方，后再进行一次复核。（三）、具体桩位的测量定位现场施工员根据具体的桩平面图用经纬仪采用直角坐标法对桩位进行测放，后由项目质量负责人对桩位进行复核，再请监理人员进行复核后，再进行施工。4、桩位测量定位（一）测量前应绘制平面测量网点布置图，计算各测量点间的角度及长度，确定测量顺序及方法，然后才进行施工测量（二）测量定位选用高精度的经纬仪、水准仪和钢卷尺。（三）测量定位基准点固定桩采用混凝土浇筑固定，并做好保护装置。（四）施工测量应有施工员负责，认真、仔细的施放出各桩位的小样桩，自复后报项目技术负责人进行复核，并做好技术复核记录。>10000测点桩位桩位放样示意图B、护筒埋设护筒应采用厚5mm的钢制护筒，长度1.5-2.00m，护筒埋设时应确保垂直，其中心与桩位中心的偏差不大于2，护筒周边用粘性土夯实以防漏浆。 C、泥浆制备（一）、本工程采用自造泥浆护壁，泥浆循环系统工艺，如图示：表层净化后泥浆悬浮泥浆泥浆池泥浆泵高压胶管钻杆内孔底孔口排浆泵沉淀池废弃场地 （二）、造孔护壁泥浆的控制：以粘度1820S，PH值为79。造孔泥浆比重要1.4以上，根据本工程的地质条件和以往经验，在淤泥质土层和砂性土、粉砂层土中取上限，在粘性土中取下限，以确保良好的护壁效果。D、钻孔安装就位钻机安装就位时应平稳，枕木必须垫实，确保钻机钻进平稳可靠，磨盘应水平，其回转中心与桩位中心的偏差不得大于2。E钻进钻机开钻时应采取轻压慢转钻进，检查钻机的平稳程度和主动钻杆的垂直度，正常钻进后应根据地层的变化情况及时调整钻进参数，避免出现孔内事故，泥浆性能应随时检查，泥浆比重宜控制在1.30-1.40之间，以确保孔壁稳定。另外，鉴于本工程成孔深度大的特点，为确保桩的垂直度，宜采用法兰钻杆。钻进过程中应根据各种不同土层采取相应的做法如下：a、在砂性土层钻进时易坍孔，钻机操作要控制进尺，以低档慢速，稠泥浆，大泵量钻进；b、在较密实的砂土层和粉砂中钻进时，因土质密实度较大常使钻头钻进困难，钻头跳动，钻杆摆动大，钻机操作可采用低档慢速，大泵量钻进。c、同地层中有块石，砂土等造成钻进困难和附钻，使钻头因超负荷而损坏。对此情况钻机操作者可采用低档慢速，优质泥浆大泵循环钻进，必要时可采用“三翼刮刀”或“鱼尾”钻头钻进。F钻入持力层的控制：首先应根据地质勘察报告预测持力层埋置深度，桩钻进至预测深度位置后结合桩机钻进过程中实际反应情况进行判断，按持力层特性可分为二种一种是人站在桩机上就能明显感觉出来的如入岩层和砂砾层后桩机出现明显的振动钻进速度比较缓慢，另外一种是无明显迹象比如以粘土层和砂土层作为持力层的，当钻至持力层后凭人的知觉无法感受到，对以上二种情况应加区分分别对待：a、桩机入持力层后有明显变化的，当孔深钻至预测持力层深度时桩机出现明显振动和钻进速度缓慢时，现场施工人员应立即通知监理进行核对并取出岩样同地质资料进行核对，判断其是否真正进入持力层，如确定进入持力层后应在钻杆上做好标记，然后按设计要求进入深度后终孔。b、桩机进入持力层后无明显迹象，按地质资料描述确定钻孔深度，并钻至此深度即可。G终孔鉴定：当钻孔深度达设计孔深要求后，同时测量钻孔深度，丈量上余钻杆长度，以计算钻杆入孔长度作为造孔长度，如符合设计孔深再以测深锤复测孔深，经核对相符时把有关数据记入终孔记录表格，终孔鉴定要求是使孔深和桩底持力层两者都符合设计要求，否则机组人员及应向现场施工员及时汇报钻孔情况，采取适当措施后方可继续施工，力求使钻孔确实达到设计土层。最后施工人员、质量人员还应会同监理工程师按标准进行终孔验收。H、一次清孔钻进深度达到设计要求后，应进行第一次清孔作业，此时应轻压慢转钻具，压入新鲜泥浆，以改善孔内泥浆性能，使孔底的沉渣排出孔外，直到孔内沉渣小于5。I、钢筋笼的制作与安装、钢筋笼的制作应严格按规范和设计要求进行。并按有关要求进行验收，验收不合格的钢筋笼不得下放入孔，制作好的钢筋笼应摆放在平坦场地，以免变形，并避免粘结泥块等杂质。、钢筋笼安装钢筋笼分段制作后在孔口进行对接，主筋的焊接质量应符合规范和设计要求，对接区段的箍筋应按设计要求进行加密。为确保钢筋笼的保护层厚度，每隔2m应设置一组定位保持块。钢筋笼下放时应使笼中心与孔位中心一致，尽量避免碰撞孔壁，不得强行下放。因桩位置都在地下几十米深，所以钢筋笼顶面以上的吊筋210长度应计算准确，以确保钢筋笼顶面标高与设计标高一致。J、导管安放由于本工程为深孔水下砼灌注，导管质量要求较高，使用前应进行压水试验。导管连续处必须密封可靠。导管长度应合理配置，确保初灌时导管底部距孔底不大于0.3m。L、二次清孔由于本工程成孔深度较大，为提高清孔质量和效果，确保孔底沉渣厚度不大于5，浇砼前均采用正循环工艺进行第二次清孔，以清除孔内泥浆经长时间沉淀和下笼过程中可能碰接孔壁而形成的孔底沉渣。在灌注砼前对泥浆技术参数也必须加控制，二清后泥浆必须达到比重1.20,含砂率控制在6%左右，粘度在22S。M、水下砼灌注、对灌注砼应作经常性的检查，其坍落度、和易性均应满足灌注水下砼的要求。、首批封底砼的灌注量不得小于2.0m3，以确保初灌后导管埋深不小于1.2m。、砼的灌注作业必须合理组织，连续进行。、灌注过程中应加强对砼面上升高度的测量，及时提升，拆卸导管，确保导管埋深保持在4-6m之间。、严格控制最后一批砼的灌入量，确保砼加灌高度在2.0m。、灌注中应加强观测和记录。N、其他措施、所有施工工序应加强自检，自检合格后再会同有关各方进行验收，验收合格后方可转入下道工序的施工。、工程所需的原材料，均应加强检测，不合格的材料不得用于本工程。、施工中应及时收集和整理各类技术资料，并妥善保管。、各道工序的施工应紧密衔接。第五章、深层搅拌桩施工方案一概述 （一）编制依据1、本工程桩基设计图纸，即桩位布置图以及设计中的有关规定。2、建筑桩基检测技术规范JGJ106-2003。3、桩基施工质量控制按建筑桩基技术规范JGJ942008建筑地基基础设计规范GB500072002、混凝土结构设计规范GB500102002、钢结构设计规范GB500172003、建筑结构荷载规范GB500092006、混凝土结构工程施工质量验收规范GB502042004、建筑基坑支护技术规范JGJ12099、建筑基坑工程技术规范YB925897、钢筋焊接及验收规程JGJ182003、建筑抗震设计规范GB500112001（08版）的有关规定执行。4、某某建筑设计有限公司某某写字楼、酒店、百货商场岩土工程勘察报告。5、国家现行有关施工规范和验收要求。二、工程概况工程名称：某某写字楼基坑支护工程地点：某某市区某某道东侧西湖路南侧建设单位：某某置业有限公司质量监督机构：设计单位：某某市建筑设计研究院有限公司监理单位：某某市某某监理咨询有限公司施工单位：某某县建筑工程有限公司地质勘察单位：某某建筑设计有限公司 1、工程规模及特征某某写字楼基坑支护钻孔灌注桩。本工程±0.000相当于绝对标高27.800m，1000的钻孔灌注桩272根，具体设计桩型及参数见下表：基坑围护钻孔灌注桩桩型桩数持力层情况钢筋笼配置情况单桩竖向极限承载力Ra桩顶设计标高1000C30272主筋2018、2416加强箍142000螺旋筋12150-1.3 m注：钢筋笼配置中主筋为HRB400级钢筋，加强筋为HRB335级钢筋，螺旋筋为HPB235级钢筋。2、要求质量标准确保合格工程。3、施工工期自2011年2月24日起开工至2011年3月25日止竣工，总工期30日历天。4、地质描述某某写字楼、酒店、百货商场地质勘察由某某建筑设计有限公司完成并提供岩土工程勘察报告，具体的土层位置及变化情况，按地质报告描述详见某某写字楼、酒店、百货商场岩土工程勘察报告。第二章 施工准备及临时设施一、施工条件1、现场场地地势较为平坦，现场三通一平工作已由业主完成，能满足施工上的要求。2、为了保证桩机行走需要，场地要求平整夯实。根据地质报告反映，本工程地下有障碍物的地方较多，故在打桩前应预先进行探桩，查明障碍物的具体位置和深度后，及时配合业主给予清理和挖除。3、施工作业现场范围内，要配备足够的照明设施，以备夜间施工的需要。4、打桩前，应先对场地内临时施工道路进行修筑，主要施工道路做法：宽6m，转弯半径为10m，道路坡度不宜大于30度，以确保主路到场地内的道路畅通，便于砼的灌注。二、施工准备工作1、技术资料准备在开工前及时收集和编制各种技术资料，包括工程地质资料、建筑红线图、建筑许可证、施工图、施工组织设计和预算、材料工本分析或成本分析等前期准备工作。2、施工技术准备自进场之日起立即着手技术准备，一方面使有关人员仔细阅读施工图纸，了解设计意图及相关细节；另一方面开展钢筋翻样、混凝土级配试验、图纸会审、技术交底等技术准备工作，同时根据施工需要编制更为详细的施工作业指导书，从而使工程一开始就受控于规范的技术管理，进而确保工程质量。3、物资准备材料构（配）件、制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在开工前完成，根据各种物资的需用量计划，分别落实货源，提前订货，安排运输和储备，使能满足连续施工的需要。4、劳动组织准备建立工程项目的领导机构，设立现场项目部，调集精干施工队伍进场，进行施工组织设计及技术交底，并建立和健全各项管理制度。三、施工用水用电由于桩机配备较多，电动机功率较大，加上起动时为带载起动，故需具备1200KVA专用变压器，方可进行施工。桩机出厂时配有专用配电箱，采用TNS系统，实行三级保护。现场施工用电，经计算施工用电量不小于1200KW，为施工方便，变压器应设二台600KVA设置，现场应按放施工总配电箱五只，各机械操作点设放分配电箱。施工用水按10台钻机打三个深水井。四、临时设施为桩基施工的需要，现场需搭设临时房，以便工人休息，材料存放和现场办公。第三章 施工机械的选择根据本工程设计的桩型及规格以及地质资料分析，按照我们以往的施工经验，钻孔桩及挤扩支盘桩采用1台GPS-18型、5台GP10型钻机及N21803旋挖钻机共7台。具体的施工机械配备详见下表： 主要施工机械设备表序号机械或设备名称型号规格数量国别产地额定功率（KW）生产能力用于施工部位备注1钻孔桩机GP-105台武汉300桩基3钻孔桩机GPS-181台上海75桩基3旋挖机N218031台内蒙桩基6全站仪RTS-822A1台瑞得桩基7经纬仪FDT2GCL1台苏光桩基8水准仪DSz21台苏光桩基二、施工准备本工程采用双轴的深层搅拌桩机2台，直径700深层搅拌桩，相邻搭接长度200mm，前后交错放置采用425普通硅酸盐水泥，保证水泥渗入量不小于15%，28天后无侧限抗压强度不小于1.0PMa，应严格控制水灰比，水泥浆液的水灰比为0.450.55。外渗剂为粉煤灰，渗入量10%，桩位对中不超过2.0cm，桩身垂直度不超过1%，施工时应挖除表面障碍物，若埋深3m以下存在障碍物时应与设计人员商量，酌情处理，若成桩过程中出现反土或冒浆现象，必须在一定深度内增加一次搅拌，基槽开挖后，应检验桩位、桩数和桩相互搭接情况，如不满足设计要求，应采取补救措施。检测方法和数量按建筑基坑支护技术规程JGJ120-99中5.5.8条执行。第六章、质量目标及保证措施质量取胜是我公司立足建筑市场的法宝，针对本工程的特点，我们将以创精品工程的理念，严格按国家现行施工质量验收规范，科学管理、持续改进、精心施工、服务一流。一、质量目标质量目标：确保合格工程1、工程质量保证项目100符合设计要求和施工规范规定。2、所含分项工程的质量全部合格。3、全部技术资料齐全，符合现行施工质量验收规范合格工程标准。二、质量保证制度及实施1、公司与项目部签订质量目标合同。严格执行本公司项目部管理办法等规章制度，实行工程质量缺陷罚款制度。2、制定落实各级各班组责任制。加强组织管理，配备强有力的项目施工管理班子，组织吃苦耐劳、手艺精湛、有类似工程施工经验的班组进场施工。明确项目部各成员、各班组职责，实行责任制考核制度，实行与效益、奖金挂钩制度。3、加强技术交底制度。技术负责人与施工员在安排施工任务前，必须对施工班组进行全面、具体、有针对性的质量安全交底。4、严格实行进场材料检查验收制度。主要材料先提供样品，经业主、监理等单位进行样品验收后按确定的样品进货。材料进场时严格按样品及有关进行验收，确保无合格材料用于工程。5、加强计量制度。施工现场配备各种计量工具，并定期进行校验，确保计量工具准确可靠，水泥、砂、石料等进行拌和时实行车车过磅。6、严格执行质量检查制度。建立项目质量组织机构，设立工程质量监督、检查、控制部门、严抓分项工程质量。做好工序自检，互检，交接检制度，各工种负责人必须定期对所负责的工程进行质量检查，发现问题及时纠正。定期组织质量大检查，对检查中发现的质量问题及时通知施工员进行整改。7、对班组、操作人员严格执行奖罚制度。奖优罚劣，提高工人创优的积极性。8、实行全面质量管理制度。成立质量管理QC小组，把质量隐患消除在萌芽状态。9、实行操作挂牌制度，砌砖墙等操作人员名字上墙。10、实行技术复核制度。及时进行技术复核工作，对重点分项工程进行重点复核。11、实行隐蔽工程及工序交接验收制度。组织好隐蔽工程及各道工序前交接检查，在上道工序的质量问题未处理好前，决不进行下道工序的施工。三、三检制度为了更好地执行新的质量验收标准，增强公司的自检自查与交接验收，为了明确责任与加强质量自控的目的。1、加强原材料的自验，检查进场材料的出厂合格证或有关部门复查的合格证，根据其合格证进行外观质量的验收，通过自检合格后，报现场监理工程师验收，根据验收标准的有关要求进行见证取样，送试验室复试合格后方可投入使用。2、对每一个检验批必须由施工班组自检合格后，通知项目部与公司质检人员进行验收，经验收合格后填写好检验批质量验收记录，报现场监理工程师进行验收。3、由项目部组织上一道工序的操作班组与下一道工序的操作班组进行交接验收，上道工序应满足下一道工序的施工条件与要求，同样下一道工序操作必须要保护上一道工序完成的产品，形成良好成品保护意识。4、相关专业工序之间也进行中间交接验收，使各相关专业工程之间形成一个有机的整体。5、各项目部管理人员还要随时进行检查、监督各班组的施工操作情况，发现问题及时纠正。四、质量例会制度为了加强工程质量的管理，实现过程控制，加强项目部质量意识，确保施工的整体质量，保证单位工程满足设计、业主的安全与使用功能的要求。1、由分公司组织定期与不定期的质量例会，每一个工程开工前由分公司质安科施工组织设计、方案进行总交底。分公司组织质量例会每个工程每月不得少一次，分公司在不定期质量检查时发现存在质量问题较多或较严重时必须及时组织质量例会，制定出相应措施，定人、定时进行整改或返工处理，并形成例会记录。2、每一道工序施工前由项目部进行施工工序、规程、注意事项、质量通病的预防措施等方面技术交底工作。形成记录并签字。3、在每一道工序施工过程中项目部应加强检查、监督力度，存在问题及时纠正，每天下班后进行总结施工中的问题，并提出预防措施与改进施工方法。4、项目部组织的定期质量例会每月不少于二次，并邀请监理、业主参加，并形成会议记录。五、质量与经济挂勾制度1、在工程施工中有重大贡献，并有所创新提供，确保工程质量，提出合理化建议被采纳的班组和个人及项目部经予通报表扬，并发给荣誉证和物质奖。2、对施工生产中的难题（或质量通病）得到了很好解决的班组或个人同样发给荣誉证和物质奖。在历次质量检查中各项质量指标均名列第一的班组，项目部奖200元。3、在施工现场操作人员不按操作工序施工每人每次罚款50元，引起质量问题而造成返工的所有费用，由操作班组负责。4、工程施工中生产严重质量事故每人每次100-500元，返工造成的所有费用由操作班组承担，对玩忽职守，对工地、集团公司财产损失而又不屡次不改的人给予必要的行政纪委处分或清退施工班组，触犯刑法的追究刑事责任。5、项目部未完成公司下达质量指标，扣罚当月质量奖100-500元。6、施工班组未完成项目部质量指标扣罚50-300元。7、在公司每季度质量检查中名列第一的项目部奖500元；最后一名的项目部扣罚1000元。六、施工质量保证体系施工质量保证体系是确保工程施工质量的管理要素，而整个质量保证体系又可分为施工质量管理体系、施工质量控制体系两部分。1、建立工程质量保证体系工程项目的工程质量在确保合格基础上争创优良工程，我公司按承包合同和执行ISO9000标准，贯彻实施我公司质量手册和程序文件，在公司质量保证体系的控制下，建立本工程项目经理部工程质量保证体系。在本工程施工全过程中，全面开展工程质量保证工作，以书面形式明确各岗位职责、权限和相互协调关系，做到人人有专责、事事有人管、件件有制度、项项能受控，使工程质量保证工作有序进行，自始至终连贯穿于整个施工过程中，确保工程项目建设圆满完成。工程质量保证体系见A、质量管理实施保证体系图和 B、工序质量管理保证体系图。2、质量保证体系的运行除了建立质保组织机构外，还将根据工程实际，编制质保体系文件并有效贯彻实施。同时配备必要的资金、设备，以确保施工能力和质量控制能力。A、编制质保体系文件：公司质检部根据公司质量手册和程序文件，将陆续编制质保体系程序文件，按规定的程序审查，批准后执行。公司质检部还负责编制工程项目的质量计划，并会同其它有关部门设计各种质量技术记录的表格。B、有效贯彻质保体系程序文件：公司技术部和项目经理部在进行编制详细的施工组织设计的同时，应会同其它有关科室周密考虑工程项目建设中必需的设备，技术和其它生产资源，例如对施工过程进行质量、控制、检验、试验所必需的设备和技术等，还应对所有施工人员进行质保知识的培训，以提高人员的素质。C、公司各有关部门和工地的有关人员均应认真理解程序文件的内容与要求。并结合本部门的工作，编制必要的工作程序，施工作业程序和实施细则，并接受质检部门的监督和审核，确保程序文件得到有效贯彻实施。3、工程质量控制措施质量管理实施保证体系图实施保证文字整改质量把关质量管理落实人员提出要求、督促严格验收、提出整改意见做好班组互检、执行三检验测量工具的检验材料的计量控制控制各道施工工艺操作原材料、半成品及成品质量操作规程、规范学习施工、操作、技术交流督促汇总、对策、措施检查记录工序质量管理保证体系图工程质量工序质量工程负责人施工员质量员材料员班组自检班组互检专职检验全过程管理人员及班组成品甲方代表检查隐蔽工程验收签证现场文明施工不合格的处理（返工）材料合格证试验记录自检记录质量评定记录隐蔽工程验收记录施工记录事故处理记录准备工作材料、劳动力准备测量仪器准备机械设备准备清理现场、准备排水学习图纸和技术资料学习操作规程的质量准备技术交底克服上道工序弊病的补救法办理上道工序交接手续分部分项工程书面交底工长参加严格执行操作规程按图施工处理好工序间搭接完成进度施工中间检查自检质量评定执行验评标准按有代表性自然间抽查10，大间以轴线为1间具不少于2间，每间不少于2处资料整理使用过程质量回访质量问题无偿保修质量控制程序图七、成品保护措施1、建立健全成品保护制度A、要求各分包单位经常性地开展对职工的成品保护意识教育，做到尊重他人的劳动成果，不得在已完成品或半成品上乱涂、乱画、乱刻。B、对各分包单位进场施工前做好相互间的移交接收工作，否则不得擅自开工。自接收日起负责对已成成品和半成品的保护工作。C、遵循合理的施工程序，不得野蛮施工，避免施工不当造成返工和对已完成成品的破坏。2、原材料、成品、半成品的保护措施A、成品堆放控制：分类、分规格，堆放整齐、平直、下垫木；叠屋堆放，上、下垫木；水平位置上下应一致，防止变形损坏；侧向堆放除垫木以外应加撑脚，防止倾覆。成品上不得堆放其它物件。B、成品运输：要做到车厢清洁、干燥，装本高度、宽度、长度符合规定，堆放科学合理；超长构件成品，应配置超长架进行运输。装卸车做到轻装轻卸，捆所牢固，防止运输及装卸散落、损坏。3、ISO质量体系运行及要素控制本公司已连续多年通过ISO质量体系认证，在本工程中我们将严格按公司质量体系程序文件及质量手册与质量计划，按ISO质量体系要素进行管理。质量管理的原则：理解顾客的需求及潜在需求，满足顾客要求并争取超越顾客期望，领导重视、全员参与；将活动和相关的资源作为过程进行管理；将相互关连的过程作为系统加以识别、理解和管理，持续改进；建立在数据和信息分析的基础上，与供方互利的关系。质量体系要素构成质量体系的基本单元。它是工程质量生产和形成的主要因素。质量体系是由若干相互关连、互相作用的基本要素组成。项目质量要达到质量目标，必须按ISO质量体系构成要素和质量体系保证要素进行管理。八、为达到质量目标而采取的管理措施为实现既定的质量目标，签定多项责任状，进行责任目标逐级分解。从项目经理、生产指挥系统到生产班组均有创优目标和实际计划，做到责任到人，措施落实，具体到本工程，要求现场项目部做好“1、现场质量检查工作；2、有关技术文件、报告或报表的编制、审核工作；3、材料质量的控制把关工作；4、施工方案及机械设务的质量控制工作；5、工序的质量控制工作；6、成品保护工作。九、现场质量检查1、开工前检查。目的是检查是否具备开工条件，开工后能否连续正常施工，能否保证工程质量。2、首先对原有基础进行技术复核，其轴线标高、截面尺寸3需按设计图纸施工规范要求进行检查，同时对基础部分的各项资料隐蔽工程验收记录，混凝土试验报告、桩基的检查测定记录等整理齐全。做好同建设方有关基础部分的交接手续。3、在土方开挖前首先对原施工好的桩基工程会同建设方一起进行实体及资料方面的交接检查，对桩顶的标高、桩位的轴线位置、围护的安全性及平面尺寸等进行实地检查，同时对隐蔽工程验收记录；桩的打、试桩记录；材料的试验报告等资料进行全面检查，发现问题及时与桩基施工方联系，做好有关桩基资料的交接手续。4、工序交接检查。重要的工序或对工程质量有重大影响的工序，在自检、互检的基础上，还要组织专职人员进行工序交接检查。5、隐蔽工程检查。凡是隐蔽工程均应检查认证后方能掩盖。6、停工后复工前的检查。因处理质量问题或某种原因停工区及需复工时，亦应经检查认可后方能复工。7、分项、分部工程完工后，应经检查认可签署验收记录后才许进行下一工程项目施工。8、成品保护检查。检查成品有无保护措施，或保护措施是否可靠；此外，还应经常深入现场，对施工操作质量进行巡视检查；必要时，还应进行跟班或追踪检查。现场质量检查方法可采用目测法（手段为看、摸、敲、照），实测法（手段为靠、吊、量、套）和试验检查。十、材料的质量是工程质量的基础，材料质量控制的要点1、掌握材料信息，优选供货厂家掌握材料质量、价格、供货能力的信息，选择好供货厂家，就可获得质量好、价格低的材料货源，从而确保工程质量，降低工程造价，以期获得良好的社会效益、经济效益、提高投标竞争力。2、合理组织材料供应，确保施工正常进行合理地、科学地组织材料的采购、加工、储备、运输、建立一套来密的计划、高度体系，加快材料的周转，减少材料的占用量，按质、按量、如期地满足建设需要，提供供应效益，确保正常施工。3、合理地组织材料使用，减少材料损失正确按定额计量使用材料，加强运输、仓库、保管工作，加强材料限额管理和发放，健全现场材料管理制度，避免材料损失、变质。4、加强材料检查验收，严把材料质量关A、对用于工程的主要材料，进场必须具备正式的出厂合格证及材质化验单，如不具备或对检验证明有怀疑的，应补做检验。B、工程中所有各种构件，必须具有厂家批号和出厂合格证。钢筋混凝土和预应力钢筋混凝土构件及钢构件等，均应按规定的方法进行抽样检验，由于运输、安装等原因出现的构件质量问题，应分析研究，经处理鉴定后方能使用。C、凡标专不清或认为质量有问题的材料：对质量保证资料有怀疑或合同规定不符的一般材料；由于工程重要程序决定，应进行一次性试验的材料；需要进行追踪试验，以控制和保证其质量的材料等，均应进行抽样。对于关键施工部位所用的材料，则应进行全部检验。D、材料质量抽样和检验的方法，应符合建筑材料质量标准与管理规程，要能反映该批材料的质量性能。对于重要构件或非匀质的材料，还应酌情增加采样的数量。E、在现场配制的材料，如混凝土、砂浆等配合比，应先提出试配要求，经试配检验合格后才能使用。5、重视材料的使用认证，以防错用或使用不合格的材料。十一、各施工要素和质量控制措施1、施工计划的质量控制在编制施工总进度计划、阶段性进度计划、月施工进度计划等控制计划时，应充分考虑人、财、物及任务量的平衡，合理安排施工工序和施工计划，合理配备各施工段上的操作人员，合理调拨原材料及各周转材料、施工机械，合理安排各工序的轮流作息时间，在确保工程安全及质量前提下，充分发挥人的主观能动性，把工期抓上去。鉴于本工程工期紧，施工条件不利，帮在施工中应树立起工程质量为本工程的最高宗旨。如果工期和质量两者发生矛盾，则应把质量放首位的概念，但工期的紧迫，就要求项目部内的全体管理人员在施工前做好充分的准备工作，熟悉施工工艺，了解施工流程，编制科学、简便、经济的作业指导书，在保证安全与质量的前提下，编制每周、每月直至整个总进度计划的各大小节点的施工计划，并确保其保质、保量地完成。2、施工技术的质量控制措施施工技术的先进性、科学性、合理性决定了施工质量的优劣。发放图纸后，内业技术人员会同施工工长先对图纸进行深化、熟悉、了解，提出施工图纸中的问题、难点、 错误，并在图纸会审及设计交底时予以解决。同时，根据设计图纸要求，对在施工过程中，质量难以控制，或要采取相应的技术措施、新的施工工艺，编制相应的作业指
