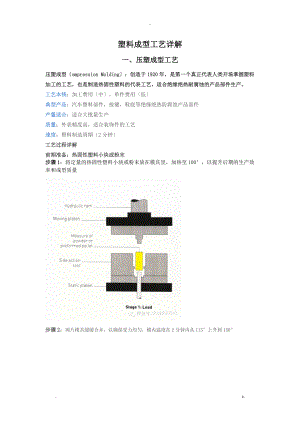

塑料成型工艺设计详解.doc

-塑料成型工艺详解一、压塑成型工艺压塑成型ompression Molding：创造于1920年，是第一个真正代表人类开场掌握塑料加工的工艺，也是制造热固性塑料的代表工艺，适合绝缘绝热耐腐蚀的产品部件生产。工艺本钱：加工费用中，单件费用低典型产品：汽车塑料部件，按键，鞋底等绝缘绝热防腐蚀产品部件产量适合：适合大批量生产质量：外表精度高，适合装饰件的工艺速度：塑料制造周期2分钟工艺过程详解前期准备：热固性塑料小块或粉末步骤1：将定量的热固性塑料小块或粉末放在模具里，加热至100°，以提升后期的生产效率和成型质量步骤2：两片模具缓缓合并，以确保受力均匀，模内温度在2分钟内从115°上升到150°步骤3：等待充分冷却后，两片模具分开，成品被顶出，完成。二、注塑成型工艺注塑成型Injection Molding：又称注射模塑成型，它是一种注射兼模塑的成型方法。注塑成型方法的优点是生产速度快、效率高，操作可实现自动化，花色品种多，形状可以由简到繁，尺寸可以由大到小，而且制品尺寸准确，产品易更新换代，能成形状复杂的制件，注塑成型适用于大量生产与形状复杂产品等成型加工领域工艺本钱：模具费用高，单件费用低典型产品：汽车塑料部件，消费电子产品塑料外壳等产量适合：只适合大批量生产质量：极高的外表准确度，同一批次的产品外形误差极小速度：30秒- 60秒/件影响注塑成型质量的要素1.注入压力：压力的存在是为了克制熔体流动过程中的阻力，或者反过来说，流动过程中存在的阻力需要注塑机的压力来抵消，以保证填充过程顺利进展2.注塑时间：合理的注塑时间有助于熔体理想填充，而且对于提高制品的外表质量以及减小尺寸公差有着非常重要的意义3.注塑温度：注塑温度必须控制在一定的范围内。温度太低，熔料塑化不良，影响成型件的质量，增加工艺难度；温度太高，原料容易分解工艺过程视频主要包括合模填充保压冷却脱模等5个阶段(加微信公众号shujishi1818观看视频！)工艺过程图示前期准备：热固性塑料小块或粉末步骤1：把塑料原料一般经过造粒、染色、参加添加剂等处理后的颗粒料放入料筒中，经过加热塑化，使之成为高粘度的流体-为熔体，用柱塞或螺杆作为加压工具，使熔体通过喷嘴以较高的压力约为2580MPa注入模具的型腔中。步骤2：经过冷却、凝固阶段，而后从模具脱出，成为塑料制品，进料过程塑化过程注射充模过程冷却凝固过程脱模过程，每一次循环，就完成了一次成形。实例：乐高的注塑成型视频(加微信公众号shujishi1818观看视频！)三、吹塑成型工艺吹塑Blow Molding，专门用于大批量生产空心塑料容器的的工艺，工艺本钱：加工费用中，单件费用低典型产品：化学产品容器包装，消费品容器包装，药品容器包装产量适合：只适合大批量生产质量：高质量，壁厚完全一样，外表处理适合光滑，磨砂，纹理速度：快，平均每周期1-2分钟吹塑工艺分为三类：1.挤出吹塑EBM：本钱相对另外两类最低，适合生产3毫升-220升的塑料PP,PE,PVC,PET空心容器。挤出吹塑EBM的工艺过程：步骤1：将多聚物颗粒倒入硬模，通过加热和芯棒持续挤压形成胶状的空心柱状雏形步骤2：当空心柱状雏形挤出到一定长度，左右两边的模具开场闭合，雏形顶端会被刀片裁切致单件适用长度，空气通过充气棒注入雏形，使雏形紧贴模具内壁冷却固化，形成想要的形状步骤3：等待冷却完毕后，左右两边的模具翻开，零件脱模步骤4：使用修理工具为零件修边实例：用挤出吹塑生产塑料洗衣液瓶子加微信公众号shujishi1818观看视频2.注射拉伸吹塑ISBM：吹塑中质量，精度和本钱最高的工艺，尤其表达在瓶口细节，适合外表带有精细纹样的塑料容器的制造工艺，适合生产3毫升 -1升的塑料PE,HDPE)的空心容器。注射拉伸吹塑ISBM的工艺过程：步骤1：胶状的多聚物通过芯棒Core rod预热注射，形成空心密封的柱状雏形.步骤2：芯棒被取出，插入延伸棒Stretch rod，左右两侧模具闭合，延伸棒在胶状雏形内部挤压，从而纵向拉长多聚物雏形步骤3：延伸棒继续从内部拉长胶状多聚物雏形，同时空气通过延伸棒缓缓注入，使胶状雏形充分贴合模具并且冷却固化.步骤4：左右模具翻开，完成的塑料桶被延伸棒顶出，完成.3.注射吹塑IBM：精度和本钱介于挤出吹塑和注射拉伸吹塑之间，适合生产3毫升 -1升的塑料PE,HDPE)的空心容器。注射吹塑IBM的工艺过程步骤1：胶状的多聚物通过芯棒Core rod预热注射至模具内，操作台面旋转120°至吹塑环节.步骤2：空气通过芯棒缓缓注入模具内，胶状的多聚物雏形紧贴模具内壁冷却固化成型.步骤3：等待完全冷却后，操作台面旋转120°，成品被推出模具，由传送带转至修边环节吸塑成型工艺吸塑成型，又称为真空热成型Vacuum Thermoforming，是本钱最低，最简单的热成型工艺，适合材料有ABS, PET, PP, PC, HIPS, HDPE, PETG。工艺本钱：加工费用低-中，单件费用低-中典型产品：塑料薄片包装，一次性塑料饭盒，航空航天内饰等产量适合：大批量生产质量：由实际用材，压力和操作技术决定速度：平均每周期1-8分钟吸塑成型的步骤：预热 - 成型 - 精加工步骤1：加热软化塑料薄片雏形图示中的黄色薄片步骤2：内部空气通过阳模的抽气孔被抽出，软化塑料薄片雏形在空气的压力下吸附在阳模外表成型，冷却固化后，进展修边处理。1. 工艺过程视频解析请加微信公众号shujishi1818观看设计建议1.建议拔模角度：2°2.造型应尽量防止锋利的边缘和尖角，以防破面塑料食品包装的制造加微信公众号shujishi1818观看视频！四、滚塑成型工艺滚塑成型又称为旋转成型Rotation Molding：适合高质量外表产品的成型工艺，尤其适用于PE, PA, PP, PVC, EVA等塑料制品。工艺本钱：加工费用中，单件费用低-中典型产品：家具，玩具等产量适合：适合中低小批量生产不超过10000件质量：准确成型的产品外表，但成型后体积会缩小3%速度：单件时间长30-60分钟/ 件设计建议应尽量防止带有尖角和硬边的产品造型步骤1：将高分子聚合物颗粒倒入模具腔体内步骤2：加热模具，使腔体内的高分子聚合物颗粒融化为液体，旋转模具，迫使高分子聚合物液体在模具腔体内部成型25分钟+步骤3：注入空气至腔体，直至模具冷却25分钟+步骤4：脱模，完成滚塑工艺流程视频解析请加微信公众号shujishi1818观看五、滴塑成型工艺滴塑成型Dip Molding，广泛用于生产热塑性空心薄膜状产品的制造工艺.工艺本钱：模具费用低，单件费用中典型产品：塑胶手套，避孕套，气球，绝缘橡胶产品等产量适合：适合小批量和大批量生产质量：可以实现光滑或哑光光外表的塑胶薄膜产品速度：1- 5 分钟/批影响滴塑成型质量的要素高温、明火、油污严重的环境下不适合用滴塑 工作平台保持水平 生产环境要清洁、无尘，保持工作间温度和湿度 假设不干胶、商标等产品本身很薄，可对粘度进展控制，提高浇注效果 制作大于2mm厚的，分为2次滴塑 避光保存，防止接触高温与冻胶配胶应计量 存放区一般为6个月工艺过程视频主要包括称胶-滴塑-冷却固化等3个阶段请加微信公众号shujishi1818观看工艺过程图示称胶：称完后加热混合并搅拌均匀 消泡，自然消泡或真空消泡 取胶，小烧杯、吹塑瓶和玻璃针管机器滴塑：滴完3-5min，观察胶面有无气泡或尘粒，如有小气泡 ，可用小针把它除去，发现四角没有流平，可用针引导的凝胶固化：软性胶在室温下凝胶时间3h，固化时间36-48小时，假设放入恒温烘干箱，3h可完全固化，硬性胶使用烘干箱，80度，时间1h，常温10-15小时，固化时间的长短受气温上下，催化剂的强弱，液体面积大小等因素. z.
