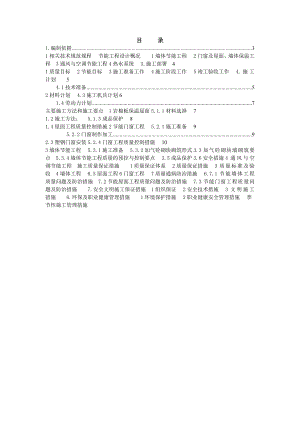

目 录1.编制依据31相关技术规范规程节能工程设计概况1墙体节能工程2门窗及屋面、墙体保温工程3通风与空调节能工程4热水系统3.施工部署41质量目标2节能目标3施工准备工作4施工阶段工作5竣工验收工作4.施工计划54.1技术准备52材料计划4.3施工机具计划61.4劳动力计划7主要施工方法和施工要点1岩棉板保温屋面5.1.1材料选择71.2施工方法:5.1.3成品保护81.4屋面工程质量控制措施2节能门窗工程5.2.1施工准备95.2.2门窗制作加工92.3塑钢门窗安装5.2.4门窗工程质量控制措施103墙体节能工程5.3.1施工准备5.3.2加气砼砌块砌筑形式3.3加气砼砌块墙砌筑要点5.3.4墙体节能工程质量的预控与控制要点3.5成品保护3.6安全措施4通风与空调节能工程施工质量保证措施1质量保证体系2质量保证措施3质量标准及验收4墙体工程6.5屋面工程6门窗工程7质量通病防治措施6.7.1节能墙体工程质量问题及防治措施7.2节能屋面工程质量问题及防治措施7.3节能门窗工程质量问题及防治措施7.安全文明施工保证措施1组织保证2安全技术措施3文明施工措施8.环保及职业健康管理措施1环境保护措施2职业健康安全管理措施季节性施工管理措施 为了建筑节能工程的全面实施,依据设计施工图纸,技术文件,按现行施工验收规范、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神,结合本工程质量标准、采用检查、实测实量手段,加强关键工序、关键部位进行重点质量控制,特编制本建筑节能专项施工方案。1.编制依据1.1相关技术规范规程 1.民用建筑热工设计规范(GB50176-93)2.夏热冬冷地区居住建筑节能设计标准(JGJ134-2010)3.江西省居住建筑热环境和节能设计标准(DGJ32/J 71-2008)4.江西省民用建筑工程施工图设计文件(节能专篇)编制深度规定(2009年版)5.江西省太阳能热水系统施工图设计文件编制深度规定(2008年版)6.国家、省、市现行的相关法律、法规2.节能工程设计概况鹿鼎·爱丁堡商业街一期工程(N1N5、S1S6和沿街商铺一)位于莲塘北大道899号。建筑地下一层、地上三层。气候分区为夏热冬冷,建筑物朝向南、北偏东7°,体型系数0.46。2.1墙体节能工程外墙节能构造:1、贴饰面砖 2、6厚1:0.15:2水泥石灰膏砂浆结合层3、6厚1:3水泥砂浆打底扫毛4、200厚烧结多孔砖墙5、12厚1:3水泥砂浆打底扫毛6、30厚AJ膨胀玻化微珠保温砂浆7、35厚抗裂砂浆内压网格布8、6厚1:2.5水泥砂浆2.2门窗及屋面、墙体保温工程本工程采用了断热铝合金5+9A+6中空玻璃,屋面采用30厚挤塑聚苯乙烯泡沫塑料板节能。2.3通风与空调节能工程A) 设分宅(户)温度控制及分户冷量计量设施:采用分体空调;B) 室外机位置有利于空调设备夏季排热,且便于清洗和维护;C) 当室外空气温度不高于28时,采用通风降温措施改善室内热环境;D) 通风系统采用自然通风和机械通风;E) 厨房、卫生间设机械排风。2.4热水系统 本工程设每户独立太阳能热水供应系统,使用电辅助热源。每户一个设置于屋顶。3.施工部署3.1质量目标分项工程合格率100;子分部工程合格率100%;建筑节能分部工程质量达到合格标准。3.2节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定,确保本工程达到设计及规范要求的节能标准。3.3施工准备工作A) 应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。B) 施工现场,应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。C) 建筑节能工程施工前,项目总工应组织施工人员熟悉设计文件,参加施工图会审和设计交底。a) 施工图会审,应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。b) 建筑节能设计交底。项目施工人员应参加由建设单位组织的建筑节能设计技术交底会,项目工应对建筑节能设计技术交底会议纪要进行签认。并对图纸中存在的问题通过建设单位向设计单位提出书面意见和建议。3.4施工阶段工作施工前应按要求报送的拟进场的建筑节能工程材料、构配件、设备报审表(包括墙体材料、保温材料、门窗、采暖空调系统、照明设备等)及其质量证明资料,具体如下:A) 质量证明资料(保温系统和组成材料质保书、说明书、型式检验报告、复验报告,如:现场搅拌的粘结胶浆、抹面胶浆等,应提供配合比通知单)是否合格、齐全,是否与设计和产品标准的要求相符。产品说明书和产品标识上注明的性能指标是否符合建筑节能标准。B) 是否使用国家明令禁止、淘汰的材料、构配件、设备。C) 有无建筑材料备案证明及相应验证要求资料。D) 按照委托施工合同约定及建筑节能标准有关规定的比例,进行跟踪检验或见证取样、送样检测。对未经验收或验收不合格的建筑节能工程材料、构配件、设备,不得在工程上使用或安装;对国家明令禁止、淘汰的材料、构配件、设备,不得签认,限期将不合格的建筑节能工程材料、构配件、设备撤出现场。E) 对建筑节能施工过程进行巡视检查。对建筑节能施工中墙体、屋面等隐蔽工程的隐蔽过程、下道工序施工完成后难以检查的重点部位,进行现场检查。验收不合格的工序,不得进行下一道工序的施工。3.5竣工验收工作A) 参于建设单位委托建筑节能测评单位进行的建筑节能能效测评。B) 审查建筑节能工程竣工资料。C) 组织对包括建筑节能工程在内的预验收,对预验收中存在的问题,认真进行整改,整改完毕后填写建筑节能工程竣工报验单。4.施工计划4.1技术准备A) 会审图纸,掌握施工图中的细部构造及有关技术要求。B) 做好工程技术人员的培训,熟悉施工技术规程。C) 编制施工方案。针对工程特点及材料特性,编制具体的施工方案,并经监理(建设)单位批准。D) 技术交底。对施工操作人员进行技术、安全交底,使其掌握施工的关键技术及对相关工序的配合。4.2材料计划A) 根据施工组织设计中的施工进度计划和施工预算中的工料分析,编制工程所需的材料用量计划,作好备料、供料工作和确定仓库、堆场面积及组织运输的依据。B) 原材料的进场检验:原材料进场由现场质量员按照公司制定的原材料进场验收标准进行原材料进场验收,同时填写材料进场验收记录。C) 原材料的技术性能,表观密度、导热系数、抗压强度、尺寸变化率、吸水率应符合设计要求。建筑节能工程进场材料和设备的复验项目应符合下表的规定,复验项目中应有30为见证取样送检。建筑节能工程进场材料和设备的复验项目序号子分部工程复验项目1墙体1、保温板材的导热系数、材料密度、压缩强度、阻燃性;2、保温浆料的导热系数、压缩强度、软化系数和凝结时间;3、粘结材料和抹面砂浆的粘结强度;4、增强网的力学性能、抗腐蚀性能;5、其他保温材料的热工性能;6、必要时,可增加其他复验项目或在合同中约定复验项目2门窗1、严寒、寒冷地区应对气密性、传热系数和露点进行复验;2、夏热冬冷地区应对气密性、传热系数进行复验;3、夏热冬暖地区应对气密性、传热系数、玻璃透过率、可见光投射比进行复验。3屋面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性4楼地面1、板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性2、松散保温材料的导热系数、干密度和阻燃性4.3施工机具计划根据施工组织设计中确定的施工机具、设备的要求及施工进度的安排,编制施工机具设备需用量计划,落实施工机具设备需用量计划,确保按期进场,准时开工。具体施工机具配置情况见下表:施工机具配置情况一览表序号机具名称数量1空气压缩机1台2电动搅拌器3台3阴阳角槽抹子若干4靠尺(2m)若干5搅拌头2个6密齿手锯若干7卷尺若干8打磨搓子若干9电锤2台10油刷子若干11滚筒若干12手枪钻10把13专用量筒6个14钢丝刷子若干15壁纸刀若干1.4劳动力计划分项工程名称施工人数(人)楼板20外墙贴砖60屋面塑聚苯乙烯泡沫塑料板15门窗工程25给排水工程20通风与空调工程10配电与照明节能工程105.主要施工方法和施工要点5.1岩棉板保温屋面5.1.1材料选择屋面保温材料采用100厚岩棉板,材料进场后由材料员进行外观验收,检查外形、容重、厚度,外形整齐。应根据块材单块体积,计算其重量检查容重是否超标,办理验收手续和记录。保温材料堆放要注意防潮,防止破坏和污染。5.1.2施工方法:1、保温层施工: 基层应平整、干净、干燥; 岩棉板的铺贴方式采用干铺; 岩棉板不应破碎、缺棱角,铺设时遇有缺棱掉角、破碎不齐的,应锯平拼接使用。 板与板间之间要错缝、挤紧,不得有缝隙。若因岩棉板裁剪不方正或裁剪不直而形成缝隙,应用岩棉板条塞入并打磨平。 2、水泥砂浆找平层施工: 水泥砂浆要求:严格控制配合比,使用清净中砂并过5mm孔筛,含泥量不大于3%。 做好防水基层的处理,板面上的垃圾、杂物、硬化的砂浆块等必须请除干净,墙上四周必须弹出水平标高控制线(50线)。孔洞、管线应事前预埋、预留,严禁事后打洞。 施工前应在底层先刷一道素水泥奖,找平层应粘结牢固,没有松动、起砂、起皮等现象,表面平整度5mm。 找平层应设置30宽分隔缝,间距不大于6m×6m。 在女儿墙、管道出屋面处均做成半径不小于1015cm的圆角。 防水层施工前,现场要进行基层检验:将一块薄膜覆盖在找平层上,经过一夜后第2天早上掀起薄膜处没有明显的潮湿痕迹,则可进行防水层施工。5.1.3成品保护1)屋面工程完工后,应将屋面上所有剩余材料,建筑垃圾等清理干净,防止堵塞水落口。2)雨期处于恶劣环境中,受各种因素影响,易发生渗漏,要安排具有专业防水知识的人员进行管理。不能随意在屋面上增加设施,堆重物或杂物,更不能随意凿洞,以保持屋面防水层的正常施工状态。3)施工前应用木塞将地漏或管道口临时封闭,防止砂浆或杂物堵塞影响排水。防水层蓄水或淋水试验合格后,在防水层上作保护层时施工人员应穿软底鞋。5.1.4屋面工程质量控制措施1)屋面结构砼浇筑应连续进行,不得留置施工缝。振捣时,除用插入式振动棒振捣外,表面还需用平板振动器振捣,砼初凝前,用铁抹子收光。2)对屋面防水进行48小时试水,并认真作好记录,确认无渗漏现象才能进行下一道工序。如有渗漏,必须经过处理并试水合格。3) 基层与突出屋面的结构连接的阴角,均先作泛水线,其圆弧半径R50m4) 屋面雨水管穿女儿墙,先在管壁做防水一道,然后埋设雨水弯管,再灌管洞。5) 屋面防水工程应用专业施工队伍组织实施,施工前必须编制屋面防水施工方案。防水材料必须有材料合格证,防水操作工持证上岗,确保施工质量。5.2节能门窗工程5.2.1施工准备在门窗洞口边上弹好门窗安装位置墨线,检查门窗洞口尺寸是否符合设计要求。检查门窗如有变形、松动等问题,及时修整、校正。塑钢窗要泄水结构,推拉窗可在导轨靠两边框位处铣8mm宽泄水口。5.2.2门窗制作加工本工程门窗均由专业生产厂家制作加工,加工好后运至现场安装。门窗的型号、数量、规格尺寸、开启形式及开启方向、材料品种、加工质量必须符合设计图纸、产品国家标准及施工规范的要求,各种附件配套齐全,并具有产品出厂合格证。对符合要求的作退场处理,不能使用。门窗进场后,应将门窗框靠墙的一面涂刷防腐材料,进行防腐处理后存放在仓库内,门窗要求竖直排放,底部应垫平、垫高。5.2.3塑钢门窗安装1、安装门窗采用预留洞口的方法,洞口每边应预留安装间隙2030mm。门窗安装前,弹出门窗安装位置线,并按设计要求检查洞口尺寸,与设计不符合时应予以纠正。2、防腐处理:门窗框四周与墙体接触的部分应作防腐处理,按设计要求执行。塑钢门窗选用的连接件及固定件,除不锈钢外,均应经防腐处理,连接时宜在与铝材接触面加塑料或橡胶垫片。3、门窗框就位和临时固定:根据门窗安装位置墨线,将门窗框装入洞口就位,将木楔塞入门窗框与四周墙体间的安装缝隙,调整好门窗框的水平、垂直、对角线长度等位置及形状偏差符合检评标准,用木楔临时固定。4、门窗框、拼樘料与墙体的连接固定:门窗框、拼樘料与墙体的连接固定应符合下列规定。(1)连接固定形式应符合设计要求;(2)连接件与塑钢门窗外框紧固应牢固可靠,不得有松动现象;(3)连接件不得露出塞缝饰面外;(4)固定件离墙边缘不得小于50mm,且不能固定在砖缝中;(5)焊接连接铁件时,应采取有效措施保护门窗框;(6)与砖墙体连接固定时,严禁采用射钉。5、门窗框与墙体安装缝隙的密封(1)门窗框安装连接固定后,应先进行隐蔽工程验收,检查合格后再进行门窗框与墙体安装缝隙的密封处理;(2)门窗框与墙体安装缝隙的处理,按设计规定执行;(3)塞缝施工时不得损坏门窗防腐面;(4)门窗安装过程中使用的调平块(木楔),应在饰面施工前取出,并将洞口填塞饱满,不得留在饰面内;(5)门窗框在塞缝前应满贴保护胶纸,防止门窗框表面的镀膜受到水泥砂浆的腐蚀;在饰面完成后,再将保护胶纸撕除;若门窗框表面不慎粘到水泥砂浆,要即时清理,以保护表面质量。6、外墙饰面砖施工时,在塑钢门窗外周边留宽5mm、深8mm的槽,用防水胶密封。7、五金配件安装:五金配件应齐全,保证其安装牢固、位置正确、使用灵活。安装用螺丝应采用铜或不锈钢螺丝,窗框两侧应装防撞胶。8、安装门窗扇及门窗玻璃(1)门窗扇及门窗玻璃安装在墙体饰面工程完成后进行;(2)平开门窗框构架组装上墙,固定好后安装玻璃,先调好框与扇的缝隙,再将玻璃入扇调整,最后镶嵌密封条和填嵌密封胶;(3)推拉窗在窗框安装固定好之后将配好玻璃的窗扇整体安装,即将玻璃入扇镶嵌密封完毕,再入框安装,调整好框与扇的缝隙。5.2.4门窗工程质量控制措施A) 建筑外门窗的品种、规格应符合设计要求和相关标准的规定。检验方法:建筑外门窗进场后,应对其外观、品种、规格及附件进行检查验收,对质量证明文件进行核查。B) 建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射比应符合设计要求。检验方法:核查质量证明文件和复验报告。C) 夏热冬暖地区,应对进场的外窗进行复验,且为见证送检。送检的内容为:气密性、中空玻璃露点、玻璃遮阳系数、可见光透射比。检验方法:随机抽样送检;核查复验报告。D) 建筑门窗采用的玻璃品种应符合设计要求,中空玻璃应采用双道密封。检验方法:观察检查;核查质量证明文件。E) 金属外门窗隔断热桥措施应符合设计和产品标准的规定,金属副框的隔断热桥措施应与门窗框的隔断热桥措施相当。检验方法:随机抽样,对照产品设计图纸,剖开或拆开检查。F) 外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满,并使用密封胶密封;外门窗框与副框之间的缝隙应使用密封胶密封。检验方法:观察检查;核查隐蔽工程验收记录。G) 外门窗遮阳设施的性能、尺寸应符合设计和产品标准要求;遮阳设施的安装位置要正确、牢固,满足安全和使用功能的要求,调节应灵活、到位。检验方法:核查质量证明文件;观察、尺量、手扳检查。H) 天窗安装的位置、坡度应正确,封闭严密,嵌缝处不得渗漏。检验方法:观察、尺量检查;淋水检查。I) 门窗扇密封条和玻璃镶嵌的密封条,物理性能应符合相关标准的规定。密封条安装位置应正确,镶嵌牢固,不得脱槽,接头处不得开裂。关闭门窗时密封条应接触严密。检验方法:观察检查。5.3墙体节能工程本工程所有砌体的外墙均采用200mm厚的加气砼砌块砌筑.5.3.1施工准备A) 材料a) 砖:加气砼砌块、强度等级必须符合设计要求,并应规格一致,有出厂证明。b) 水泥:一般采用325或425号矿渣硅酸盐水泥和普通硅酸盐水泥。c) 砂:中砂,应过5mm孔径的筛。配置M5以下的砂浆,砂的含泥量不超出10%,M5以上的砂浆,砂的含泥量不超过5%,并不得含有草根等杂物。d) 掺合料:石灰。e) 其他材料:木砖(应刷防腐剂),墙体拉结筋。B) 作业条件a) 弹好轴线、墙身线,并分出门窗洞口位置线,且经检验符合设计图纸的尺寸要求,办完预检手续。b) 砂浆应由实验室做好试配出配合比。c) 砌筑前一天,应将预砌墙与原结构相接处洒水湿润,以保证砌体粘结。5.3.2加气砼砌块砌筑形式加气砼砌块主规格的长度为600mm,墙厚一般等于砌块宽度,其立面砌筑形式只有全顺式一种。上下皮竖缝相互错开不小于砌块长度的1/3。如不能满足时,在水平灰缝中设置2根直径6mm的钢筋或直径4mm钢筋网片,加筋长度不少于700mm。5.3.3加气砼砌块墙砌筑要点A) 按砌块每皮高度制作皮数杆,并竖立于墙的两端,两相对皮数杆之间拉准线。在砌筑位置放出墙身边线。B) 加气砼砌块砌筑时,应向砌筑面适量浇水。C) 在砌块墙底部应用烧结普通砖或多孔砖砌筑,其高度不宜小于200mm。D) 不同干密度和强度等级的加气砼砌块不应混砌。加气砼砌块也不得与其他砖、砌块混砌。但在墙底、墙顶及门窗洞口处局部采用烧结普通砖和多孔砖砌筑不视为混砌。E) 灰缝应横平竖直,砂浆饱满。水平灰缝厚度不得大于15mm。竖向灰缝宜用内外临时夹板夹住后灌缝,其宽度不得大于20mm。F) 各层砌体填充墙均应在下列部位设置稳定墙体的构造柱。a) 平面上所标处;b) 墙转角处、墙尽端处、墙窗边处;G) 墙体门窗洞口及设备洞口顶部无梁处均设置过梁,过梁与混凝土柱或墙相连时,过梁改为现浇。H) 砌到接近上层梁、板底时,宜用烧结普通砖斜砌挤紧,砖倾斜度60°左右,砂浆应饱满。5.3.4墙体节能工程质量的预控与控制要点A) 工程中采用的加气砼砌块要符合设计要求,砌块的厚度必须满足设计要求;检查的方法是:表观、尺量、质量证明文件。B) 所以在砌块进场后,必须马上现场抽查,并要取样送检,检测其导热系数、密度、抗压强度或压缩强度、燃烧性能,检测结果出来后送设计人员复核;合格后再投入工程中去。墙体节能工程施工前按照设计和施工方案的要求对基层进行处理,处理后的基层经工程验收应达到合格质量,应符合保温层施工方案的要求。墙面的门窗框、水落管、进户管线、预埋件、设备连接件等均应安装完毕,才能进行面层施工。检验方法是:对照设计和施工方案观察检查;核查隐蔽工程验收记录。C) 墙体节能工程各层的构造做法应符合设计要求,并按照经过审批的施工方案施工;尤其门窗四角是应力集中部位,规定门窗四角处要加钉钢丝网,避免因板缝而产生裂缝。检验方法是:对照设计和施工方案观察检查;核查隐蔽工程验收记录。D) 保温砌块砌筑的墙体,应采用具有保温功能的砂浆砌筑。砌筑砂浆的强度等级应符合设计要求。墙体的水平灰逢饱满度不应低于90%,竖向的灰逢不应低于80%。检验方法是:对照设计核查施工方案和保温砂浆强度试验报告。用百格网检查灰逢砂浆饱满度。E) 当采用加强网作为防止开裂的措施时,加强网的铺贴、搭接应符合设计和施工方案的要求。砂浆抹平应密实,不得空鼓,加强网不得皱褶、外露。检验方法是:观察检查;核查隐蔽工程验收记录。F) 设置空调的房间,其外墙热桥部位应按设计要求采取热桥隔断措施。检验方法是:对照设计和施工方案观察检查;核查隐蔽工程验收记录。G) 施工产生的墙体缺陷,如穿墙套管、脚手眼、孔洞等,应按施工方案采取热桥隔断措施。检验方法是:对照施工方案观察检查。H) 墙体上容易碰撞的阳角、门窗洞口基不同材料基体的交接处等特殊部位,其保温层应采取防止开裂和破损的加强措施。检验方法是:观察检查;核查隐蔽工程验收记录。5.3.5成品保护A) 砌块在装运过程中要轻运轻放,计算好各房间的用量,分别码放整齐。B) 不得掰动预埋预留管,若要移动时。请安装人员配合。C) 及时清理落地砂浆,以免与楼地面粘结,影响下道工序进行。D) 墙上预留的设备孔应在砌筑时预留,不得在砌完后剔凿。5.3.6安全措施A) 施工操作人员应认真执行操作规程和有关安全技术规程。B) 砌块的垂直运输应当采用铁笼集装。C) 砌块在楼地面卸下堆放时,严禁倾卸及撞击楼板。堆入在楼板上的砌块重量,不得超过楼板的设计允许承载能力。D) 采用内脚手施工,在二层楼地面以下必须沿房屋四周设置安全网,并随施工高度逐层提升,屋面未完不得拆除。E) 砌筑过程中,对稳定较差的窗间墙、独立柱和挑出墙面较多的部位应加临时支撑,以保证其稳定性。F) 砌筑高度每天不宜大于1.8m。G) 砌体内不得留脚手架眼,宜采用双排脚手架。H) 砌筑时不得站在墙上操作。I) 在大风雨和台风情况下,对已砌筑的强度未达到要求,稳定性能差的墙体应加设临时支撑保护。J) 施工临时洞及门窗的过梁如采用槽形砌块现浇梁,其支撑应牢固,待上部砌筑砂浆强度达到设计要求的70%以上时,方可拆除支撑模板。5.4通风与空调节能工程A) 通风与空调系统节能工程所使用的设备、管道、阀门、仪表、绝热材料等产品进场时,应按设计要求对其类型、材质、规格及外观进行验收,并对下列产品的技术性能进行核查:组合式空调机组、柜式空调机组、新风机组、单元式空调机组、热回收装置等设备的冷量、热量、风量、风压、功率及额定热回收效率;风机的风量、风压、功率及其单位风量耗功率;成品风管的技术性能参数;自控阀门与仪表的技术性能参数。检验方法:观察检查;技术资料和性能检测报告等质量证明文件与实物核对。B) 通风与空调节能工程中的送、排风系统及空调风系统、空调水系统的安装,应符合下列规定:各系统的制式应符合设计要求;各种设备、自控阀门、仪表应按设计要求安装齐全,不得随意增减或更换;水系统各分支管路水力平衡装置、温控装置、仪表的安装位置、方向应符合设计要求,并便于观察、操作和调试;空调系统应能实现设计要求的分室(区)温度调控功能。检验方法:观察检查。C) 风管的制作与安装应符合下列规定:风管的材质、断面尺寸及厚度应符合设计要求;风管与部件、风管与土建风道及风管间的连接应严密、牢固;风管的严密性及风管系统的严密性检验和漏风量,应符合设计要求和现行国家标准通风与空调工程施工质量验收规范GB50243的有关规定;需要绝热的风管与金属架的接触处、复合风管及需要绝热的非金属风管的连接和内部加固等处,应有防热桥的措施,并应符合设计要求。检验方法:观察、尺量检查;核查风管及风管系统严密性检验记录。D) 各种空调机组的规格、数量应符合设计要求;空调机组的安装位置和方向应正确,且与风管、送风静压箱、回风箱的连接应严密可靠。检验方法:观察检查。E) 通风与空调系统中风机的规格数量应符合设计要求,安装位置和进出口方向应正确,与风管的连接应严密可靠。检验方法:观察检查。F) 空调风管系统及部件的绝热层施工,应符合下列规定:绝热层应采用不然或难燃材料,材质和规格、厚度符合设计要求;绝热层与风管、部件及设备应紧密贴合,无裂缝、空隙等缺陷,且纵、横向的接缝应错开;绝热层表面应平整,厚度误差小于5mm;风管法兰部位绝热层的厚度不应低于风管绝热层厚度的80%;风管穿楼板和穿墙处的绝热层应连续不间断;风管系统的绝热,不得影响其操作功能。检验方法:观察检查;用钢针刺入绝热层尺量检查。G) 空调水系统管道及配件的绝热层施工,应符合下列规定:绝热层应采用不然或难燃材料,材质和规格、厚度符合设计要求;绝热管壳的粘贴应牢固、铺设应平整;每节管壳至少应用防腐金属丝或难腐织带或专用胶带进行捆扎或粘贴两道,其间距300350mm,且应紧密、无滑动、松弛、断裂现象;绝热管的拼接缝隙保温时不应大于5mm,保冷时不应大于2mm,并用粘接材料勾缝填满;且纵缝应错开;外层的水平接缝应设在侧下方;松散和软质的保温材料应按规定的密度压缩其体积,疏密应均匀,毡类保温材料在管道上包扎时,搭接处不得有空隙;空调冷热水管穿楼板和穿墙处的绝热层应连续不间断;与套管之间应用不然材料填实,套管两端应用密封膏密封;管道阀门、过滤器及法兰部位的绝热结构应能单独拆卸,且不得影响其操作功能。检验方法:观察检查;钢针刺入绝热层、尺量检查。H) 空调水系统的冷热水管道与支、吊架之间应设置绝热衬垫,其厚度不应小于绝热层厚度,宽度应大于支、吊架支撑面的宽度,衬垫的表面要平整,与绝热材料之间填实无空隙。检验方法:观察;尺量检查。I) 空调与通风系统应随施工进度对节能的有关的隐蔽部位或内容进行验收,并应有详细的文字记录和必要的影像资料。检验方法:观察检查;核查隐蔽工程验收记录。J) 通风与空调系统安装完毕,应进行单机试运转和调试,结果应符合设计要求;系统的总风量与设计风量的允许偏差不大于10%,风口的风量与设计风量的允许偏差不大于15%。检验方法:观察检查;核查试运转和调试记录。6.施工质量保证措施6.1质量保证体系以项目经理为首,建立生产、监督相互制约的质量保证体系,做到事事有人管,环环有人抓。并建立以项目总工程师为首的工程质量监督检查小组,下设专职质检员,做到事前有交底,事后有验收。6.2质量保证措施我项目经理部通过认真学习建筑节能工程相关规程、规范、标准,强化质量意识,建立了行之有效的规范化质量管理体系,能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中,我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程,根据本工程的特点,我项目经理部将对以下环节作为建筑节能工程的质量控制点:(1)分包单位的选择:承担建筑节能工程的施工企业应具有相应的资质,应选择有类似工程施工经验的队伍,并对其在施工程(或已完工的工程)进行考察。(2)建筑节能材料与设备 建筑节能工程使用的材料、设备应符合施工图设计要求及国家有关标准的规定。严禁使用国家明令禁止和淘汰使用的材料、设备。 材料和设备进场时应对其品种、规格、包装、外观和尺寸进行验收,并应经监理工程师(建设单位代表)检查认可,并形成相应的质量记录。材料和设备应有质量合格证明文件、说明书及相关性能检测报告;进口材料和设备应按规定进行出入境商品检验。 建筑节能材料所使用材料的燃烧性能等级和阻燃处理,应符合设计要求和国家现行标准高层民用建筑设计防火规范(GB50045-95)、建筑内部装修设计防火规范(GB50222-95)和建筑设计防火规范(GB50016-2006)的规定。 建筑节能工程使用的材料应符合国家现行有关材料有害物质限量标准的规定,不得对室内外环境造成污染。(3)制定相应技术措施,作好工序过程控制。 施工前应做好图纸审查工作,将技术关口前移。施工前认真编好作业指导书,做好技术交底。 施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。 做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。 对关键部位及特殊工序要责任到人,从“人、机、料、法、环”五个方面进行控制。 做好各专业接口及预留预埋的专业检查。6.3质量标准及验收建筑节能工程为单位建筑工程的一个分部工程,见下表建筑节能分部、子分部、分项工程表。其子分部、分项工程和检验批应按照下列规定划分和验收:1、建筑节能分部工程的子分部、分项工程和检验批划分,应与建筑工程施工质量验收统一标准GB50300和各专业工程施工质量验收规范规定一致。当上述规范未明确时可根据实际情况按本方案相关章节确定, 2、当建筑节能验收内容包含在相关分部工程时,应按已划分的子分部、分项工程和检验批进行验收,验收时应按本规范对有关节能的项目独立验收,做出节能项目验收记录并单独组卷。3、当建筑节能验收内容未包含在相关分部工程时,应按照本规范进行验收。建筑节能分部、子分部、分项工程表序号子分部工程分项工程1墙体主体结构基层;保温材料;饰面层。2门窗门;窗;玻璃;遮阳设施。3屋面基层;保温隔热层;保护层;防水层;面层。4楼地面基层;保温隔热层;隔离层;保护层;防水层;面层。5通风与空气调节风机、空气调节设备;空调末端设备;阀门与仪表;绝热材料;调试。6空调与采暖系统的冷热源和附属设备及其管网冷、热源设备;辅助设备;管网;阀门与仪表;绝热、保温材料;调试。建筑节能工程的各检验批,其合格质量应符合下列规定:1)各检验批应按主控项目和一般项目验收;2)主控项目应全部合格;3)一般项目应合格,当采用计数检验时,应有90以上的检查点合格,且其余检查点不得有严重缺陷;4)各检验批应具有完整的施工操作依据和质量验收记录。建筑节能工程的分项工程质量验收合格应符合下列规定:1)分项工程所含的检验批均应符合合格质量的规定。2)分项工程所含的检验批的质量验收记录应完整。建筑节能工程分部、子分部工程质量验收,应在各相关分项工程验收合格的基础,进行质量控制资料检查及观感质量验收,并应对主要材料、设备有关节能的技术性能,以及有代表性的房间或部位和系统功能的建筑节能性能进行见证抽样现场检验。1)主要材料和设备有关节能的技术性能见证抽样检测结果应符合有关规定;2)建筑工程完工后,应抽取有代表性的房间或部位,按照相关规范要求对建筑节能性能中围护结构节能性能进行见证抽样现场检验,并出具检验报告或评价报告。3)建筑设备工程完工后,应抽取有代表性的系统或部位,按照相关规范要求对建筑节能性能中系统功能进行见证抽样现场检验,并出具检验报告或评价报告。单位工程竣工验收前,必须按照相关规范规定进行建筑节能分部工程的专项验收并达到合格。6.4墙体工程1、一般规定(1)墙体节能工程应在主体结构及基层质量验收合格后施工,与主体结构同时施工的墙体节能工程,应与主体结构一同验收。(2)墙体节能工程采用的保温材料和粘结材料在进场时应对其进行下列性能复验:保温板材的导热系数、材料密度、压缩强度、阻燃性;保温浆料的导热系数、压缩强度、软化系数和凝结时间;粘结材料和抹面砂浆的粘结强度;增强网的力学性能、抗腐蚀性能;其他保温材料的热工性能;(3)墙体节能工程的隐蔽工程应随施工进度及时进行验收,并应有详细的文字和图片资料。2、主控项目(1)用于墙体节能工程的材料、构件等应符合设计要求和相关标准的规定。检验方法:检查材料的质量证明文件、性能检测报告或型式检验报告。检查数量:按进场批次每批抽样不少于一件。(2)用于墙体节能工程的保温材料、粘结材料、增强网等的复验应符合本条第1款第2)项的规定。检验方法:检查复验报告。检查数量:同一厂家的同种类产品抽查不少于一组。(3)墙体节能工程施工前应按照设计和施工方案的要求对基层进行处理,并符合保温层施工工艺的要求。检验方法:对照施工方案,观察检查。检查数量:全数检查。(4)墙体节能工程各层构造做法应符合设计要求,并应按照经过审批的施工方案进行施工。检验方法:对照设计和施工方案观察检查。检查隐蔽工程验收记录。检查数量:按检验批抽样检查不少于3处。6.5屋面工程1、一般规定(1)屋面保温隔热工程的施工,应在基层质量验收合格后进行。(2)屋面保温隔热工程采用的保温材料在进场时应进行下列性能复验:板材、块材及现浇等保温材料的导热系数、密度、压缩(10%)强度、阻燃性;松散保温材料的导热系数、干密度和阻燃性。(3)屋面保温隔热工程的隐蔽工程应随施工进度及时进行验收,并应有详细的文字和图片资料。(4)屋面保温隔热层施工完成后,应及时进行找平层和防水层的施工,避免保温层手潮、浸泡或受损。(5)建筑屋面节能工程的检查数量应按下列规定执行:按屋面积每100m2抽查一处,每处10m2,且不得少于3处;热桥部位的保温做法全数检查;保温隔热材料进场复验以同一单体建筑、同一生产厂家、同一规格、同一批材料为一个检验批,每个检验批随机抽取一组。2、主控项目(1)用于屋面的保温隔热材料,其干密度或密度、导热系数、压缩强度(10%)、阻燃性必须符合设计要求和有关标准的规定。检验方法:检查材料的合格证、技术性能报告、进场验收记录和复验报告。检查数量:按本条第1条的第5)项执行。(2)屋面保温隔热层的敷设方式、厚度、缝隙填充质量及屋面热桥部位的保温隔热做法,必须符合设计要求和标准的规定。检验方法:观察检查、保温板或保温层采取针插法或剖开法用尺量其厚度。检查数量:按本条第1条的第5)项执行。3、一般项目屋面保温夹芯板材应铺装牢固、接口严密、表面洁净、坡向正确。检验方法:观察检查,检查施工记录。检查数量:按本条第1条的第5)项执行。6.6门窗工程1、主控项目(1)门窗的品种、类型、规格、尺寸、性能、开启方向安装位置、连接方式及塑钢门窗的型材壁厚应符合设计要求:塑钢门窗的防腐处理及填嵌、密封处理应符合设计要求。检验方法:观察;尺量检查;检查产品合格证书、性能检测报告、进场验收记录和复验报告:检查隐蔽工程验收记录。(2)塑钢门窗框的安装必须牢固;预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。检验方法:手扳检查:检查隐蔽工程验收记录。(3)门窗扇必须安装牢固,并应开关灵活、关闭严密,无倒翘;推拉门窗扇必须有防脱落措施。检验方法:观察;开启和关闭检查;手扳检查。(4)门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应正确,功能应满足使用要求。检验方法:观察;开启和关闭检查;手扳检查。2、一般项目(1)塑钢门窗表面应洁净、平整、光滑、色泽一致,无锈蚀;大面应无划痕、碰伤;漆膜或保护层应连续。检验方法:观察。(2)门窗框与墙体之间的缝隙应填嵌饱满,并采用密封胶密封;密封胶表面应光滑、顺直,无裂纹。检验方法:观察;轻敲门窗框检查;检查隐蔽工程验收记录。(3)塑钢门窗扇的橡胶密封条和毛毡密封条应安装完好,不得脱槽。检验方法:观察;开启和关闭检查。(4)有排水孔的塑钢门窗,排水孔应畅通,位置和数量应符合设计要求检验方法:观察。(5)门窗安装的允许偏差和检验方法应符合下表的3的规定。门窗安装的允许偏差和检验方法
