河北某小区高层剪力墙结构住宅楼高支模专项施工方案(附示意图).doc

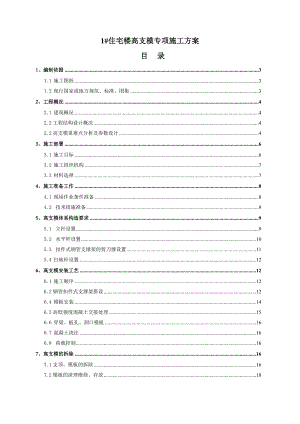

1#住宅楼高支模专项施工方案 目 录 1、编制依据31.1 施工图纸31.2 现行国家或地方规范、标准、图集32、工程概况42.1 建筑概况42.2工程结构设计概况42.2高支模重难点分析及参数设计43、施工部署63.1 施工目标63.2 施工组织机构73.3 材料选择74、施工准备工作84.1 现场作业条件准备84.2 技术措施准备95、高支模体系构造要求95.1 立杆设置95.2 水平杆设置105.3 扣件式钢管支撑架的剪刀撑设置115.4 扫地杆设置126、高支模安装工艺126.1 施工顺序126.2钢管扣件式支撑架搭设126.4 模板安装146.5高低强度混凝土交接处理156.6 穿梁、板孔、洞口模板166.7 混凝土浇注166.8 荷载控制167、高支模的拆除167.1支顶、模板的拆除167.2模板的清理维修、存放188、安全及环境保证措施188.1 高支模支撑系统施工管理188.2 高支模支撑系统质量验收198.3 高支模支撑系统整体稳定性和安全可靠性验收208.4 泵送混凝土安全措施248.5 环境保护措施258.6 安全检查259、高支模监测措施269.1 高支撑模板支架搭设时监测措施269.2 高支撑模板支架使用时监测措施269.3 高支撑模板支架拆除时监测措施269.4 高支模的变形监测措施2710、高支模应急救援预案2710.1 危险源预防措施2710.2危险源应急措施3010.3 应急救援组织机构32附件一、高支模计算书36附图一、 支模平面布置图（另一半与此镜像关系）36附图二、地下室顶板高支模剖面图451、编制依据1.1 施工图纸1.2 现行国家或地方规范、标准、图集1.2.1 现行国家及地方有关法律法规 表1-1：适用的主要现行法律、法规序号文件名称文件编号生效日期发布机构备注1中华人民共和国建筑法中华人民共和国主席令第四十六号2011.7.12建设部办公厅关于加强大型公共建筑质量安全管理的通知建办质【2004】35号2004.6.12.建设部3关于加强建设系统重大质量安全事故快报工作的通知建办质【2003】23号2003.4.10.建设部4建设工程重大质量安全事故应急预案建质【2004】75号2004.4.30.建设部5关于印发危险性较大的分部分项工程安全管理办法的通知建质【2009】87号2009.6.4建设部6关于印发建设工程高大模板支撑体系施工安全监督管理导则的通知建质【2009】254号2009.10.26建设部1.2.2 现行国家及地方、企业规范、标准 表1-2：所适用的主要现行国家、地方和企业的规范、规程、标准类别名 称编号或文号备注国家标准1建筑工程施工质量验收统一标准GB50300-20012工程测量规范GB50026-20073混凝土结构施工质量验收规范GB50204-20022011年版4质量管理体系要求GB/T19001-20085职业健康安全管理体系规范GB/T28001-20016环境管理体系规范及使用指南GB/T24001-2004行业标准1建筑高处作业安全技术规程JGJ80-912建筑施工安全检查标准JGJ59-20113建筑施工机械使用安全技术规程JGJ33-20014施工现场临时用电安全技术规范JGJ46-20055建筑施工扣件式钢管脚手架安全技术规范JGJ130-20116建筑施工碗扣式脚手架安全技术规范JGJ166-20087建筑施工模板安全技术规范JGJ162-20082、工程概况2.1 建筑概况表2-1：总体概况简介工程名称唐山恒大华府首期二标段1#住宅楼建筑面积43816.425工程地址唐山市路北区裕华道以南、河西路以西、朝阳道以北、绿锦园小区以东建设单位唐山兆瑞投资有限公司设计单位石家庄市建筑设计院监理单位北京燕波工程管理有限公司司总承包单位中建四局第六建筑工程有限公司2.2工程结构设计概况表2-2：结构设计概况一览表基础筏板基础主体结构形式钢筋混凝土剪力墙主要结构尺寸梁：200×450、200×500、200×600、200×700、300×400、300×450、300×2400、300×3380板： 180 mm墙：200mm250mm300mm400mm混凝土强度等级及抗渗要求基础C35P6梁C35 C30其他C20墙C40 C35 C30板C35 C30柱C40 C35 C30楼梯C35 C30钢 筋级钢2.2高支模重难点分析及参数设计2.2.1 高支模概况如下表：表2-3：高支模概况楼 号部位最高支模高度支撑模板支架的部位楼面构件尺寸（mm）1#住宅楼-5.95至-0.42m1-82/A-Y轴高度5.95-0.03-0.18=5.74m基础底板板厚180梁截面200×700梁截面300×3380塔楼1、4单元副塔104.05-94.05=10.00m大屋面楼板板厚120mm梁截面 200×4002.2.2 高支模重、难点分析表2-4：高支模重、难点分析及应对措施序号施工重点、难点现场分析施工对策1高支模高度高1、地下一层最大支模高度5.74m，塔楼最大高度为10m2、为了便于施工操作和管理，脚手架的技术参数种类尽量少1选用扣件式支撑架2结构连梁采用梁底独立支撑，与板底支撑连成整体。2高支模作业危险性大1、作业高度高，属高处作业 2、各专业、班组交叉施工，管理协调难度高3、工期要求紧，楼板浇筑完毕后需尽快上人上料组织施工1、制定专项施工方案及应急预案2、成立高支模施工领导小组，加强高支模作业的安全管理3、合理选择高支模搭设的间距、歩距等技术参数，并按对高支模施工进行监测3高支模构造措施多1、设置斜杆、剪刀撑、连墙件等构造措施。1、扣件式钢管在水平向及竖向设剪刀撑2、碗扣式脚手架设置四边斜杆及剪刀撑3、局部立杆需加密，并布置连墙件等4高支模基础强度及支撑荷载需保证1、基础为结构底板，需保证地面强度及平整度2、工期紧，楼面荷载较大且变换频繁。 1、高支模设计时考虑楼面上附加荷载，对荷载较大部位进行加密加固，并控制楼板面上集中荷载堆放2.2.3 参数设计（1）板下立杆横距、纵距及步距按900*1200*1500mm布置模板支撑架。（2）梁下立杆间距梁底部中间位置设置单根支撑立杆，与板支撑连接，纵向间距900mm，步距900mm，伸出顶层水平杆的立杆自由端a400mm，如下图所示：（3）1、4单元塔楼副塔立杆设计参数900×900×1500/900mm（4）梁模板支模参数梁底采用90×90mm木方，间距（沿梁宽方向）设3根，梁侧及底模板采用18厚覆膜多层木模板。梁侧采用90×90mm木方，间距600mm；对拉螺栓为14600mm。3、施工部署3.1 施工目标根据施工组织设计中的总体质量、环境、职业健康安全目标原则，并结合本工程模板分项工程的实际情况制定模板分项工程质量、环境、职业健康安全目标如下：表3-1：模板分项工程质量、环境、职业健康安全目标 序号类别总体目标模板分项工程的目标、指标备注1质量目标按国家和唐山市优良验收标准，单位工程一次验收合格率100%，确保结构“安济杯”。1） 模板分项工程检验批一次交验合格率100%，2） 确保基础、主体分部工程中的模板分项工程质量优质率90%及其以上，以确保模板分项工程质量优质。2环境保护目标废弃物（污水、废气、废物）排放达标；循序渐进节约能源（电、水、气、煤、油、纸张等）；循序渐进降低损耗（单位原材料、单位成本、单位人力资源等）1）现场木工房封闭率100%以降低现场噪声，并尽量减少楼层木材加工量，模板分项工程的噪声投诉处理率100%；2）木工房内产生的锯沫及时收集，模板分项工程在现场产生的废旧木材及时收集，尽量重复利用，不能重复利用的集中堆放集中处理，从而促使现场垃圾、废弃物品分类管理率100%；3）确保木工机械不空转，木工房内人走灯灭。3职业健康安全管理目标杜绝违章，有备无患，谨小慎微、战战兢兢，安全责任为天、生命至高无上，安全具有压倒一切的优先地位；遵守安全法规，履行安全职责，提高安全技能，消灭“三违”现象，保证“三不伤害”。1）杜绝模板分项工程中伤亡事故和职业病的发生；2）模板分项工程中的轻伤事故频率控制在1以内；3）按照建筑施工安全检查标准JGJ59-2011中的表3.0.6进行检查模板工程安全管理时，必须确保其中保证项目的60分的得分率。3.2 施工组织机构成立高支模安全文明施工领导小组：表3-2：高支模安全文明施工领导小组分工表序号姓名性别职务组内分工备注1张应飞男项目经理组长：现场总协调2卢 伟男技术负责人副组长：方案制定、技术指导3武庆红男生产经理副组长：方案实施、落实、控制4王云鹏男质安负责人组员：质量过程控制、记录、质量检验5刘 佳男施工员组员：现场协调、监督3.3 材料选择（1）确保材料质量合格，货源充足，按材料进场计划分期分批进场，并按规定地点存放，做好遮盖保护。同时对各种进场材料进行抽检试验并附有新钢管应有产品质量合格证；其质量检验报告及其钢管材质检验方法应符合现行国家标准金属拉伸试验方法（GB/T228）的有关规定，质量应符合现行国家标准碳素结构钢（GB/T700）中Q235-A级钢的规定。（2）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规范的规定；钢管必须涂有防不锈漆；新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝大螺栓必须更换；新、旧扣件均应进行防锈处理，并对多次使用的受力材料作必要的强度测试。（3）木枋、模板等均有出厂合格证，进场后对其尺寸进行检验。4、施工准备工作4.1 现场作业条件准备主要现场作业条件准备工作见下表：表4-1：高支模工程的主要现场作业条件准备工作 工作内容基本要求完成时间负责部门/人员备注木工房建设在模板工程施工以前，先在现场建设木工房统一集中加工模板开工前工程部/刘佳堆场设置在模板工程施工以前，先在现场设置好模板、周转材料堆场，以便于能够及时让材料进场开工前工程部/ 武庆红组织材料进场在模板工程施工以前，组织模板、周转材料等进场，以便于作好制作、安装模板的准备随工程进度物资部/李永志测量放线在每个施工作业层面提前先对主要轴线、构件位置线以及标高控制点进行测量放样，为模板安装提供施工依据随工程进度技术部/卢伟模板提前加工针对部分构件的模板，预先统一集中在现场木工房内按照模板加工图要求加工好，为现场安装提供方便随工程进度工程部/ 刘佳模板材料的转运在现场安装模板以前，提前将周转材料、模板材料转运到作业层面上随工程进度工程部/刘佳 加工或补充对拉螺杆在现场模板安装以前，先根据需要提前加工或补充对拉螺杆随工程进度工程部/王信堂准备封缝材料在现场模板安装以前，提前准备好相关的模板缝隙密封材料（如胶带等）随工程进度工程部/ 王信堂临时用水管线和高压泵准备为了在模板安装完成以后及时清理模板内的杂物，提前将临时用水管线引接到作业层面上，同时，还准备好高压水泵和喷枪（可以采用洗车的类似设施）随工程进度动力部/周德荣4.2 技术措施准备主要技术措施准备工作见下表：表4-2：模板分项工程的主要技术措施准备工作工作内容基本要求完成时间负责部门/人员备注施工方案编制在模板工程正式施工以前，先安排专人编制高支模专项施工方案，并进行设计计算2013.8技术部/ 卢伟技术交底项目部技术负责人将高支模专项施工方案向主要管理人员方案交底2013.8技术部/ 卢伟在正式施工以前对劳务分包及作业班组进行专门的安全技术交底2013.8技术部、工程部/卢伟、武庆红现场测量复核和验收高支模支设前首先对立杆位置进行现场测量放样，组织专人进行复核，经复核无误以后及时填写相关验收资料报请现场监理工程师验收2013.82013.10技术部、质量部、工程部/ 卢伟、武庆红、刘佳、王云鹏高支模搭设完后验收对立杆间距、歩距，木方间距、尺寸及剪刀撑等构造措施进行检查验收，经复核无误以后及时填写相关验收资料报请现场监理工程师验收2013.82013.10技术部、质量部、安全部/ 卢伟、王云鹏变形监控按照方案要求对高支模监测点按周期进行监控，尤其是在钢筋绑扎前后及混凝土浇筑前2013.82013.10技术部/卢伟工程部/刘佳5、高支模体系构造要求5.1 立杆设置5.1.1 地下室高支模搭设前，架体立杆底部均设置垫板。5.1.2 模板支设必须设置纵、横扫地杆。纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。不同基础高度架体搭设（立杆底部垫35mm厚木方）5.1.3 立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内。5.2 水平杆设置5.2.1 纵向水平杆应水平设置，其长度不应小于2跨，两根水平杆的对接接头必须采用对接扣件连接。该扣件距立柱轴心线不宜大于跨度的1/3，同一步中，内外两根纵向水平杆的对接头应尽量错开一跨，上下两根相邻的纵向水平杆的对接头也应尽量错开一跨，错开的水平距离不应小于500，凡与立柱相交处均必须用直角扣件与立杆固定。5.2.2 横向水平杆搭设，凡立柱与纵向水平杆的相交处均必须设置一根横向水平杆，严禁任意拆除。该杆距立柱轴心线的距离不应大于150，跨度中间的横向水平杆宜根据支承脚手板的需要等间距设置，脚手架的横向水平杆，其两端均应用直角扣件固定在纵向水平杆上。水平杆件节头搭设5.2.3 按照三步三跨布置连墙件。图5-1连墙件节点 5.3 扣件式钢管支撑架的剪刀撑设置5.3.1竖向剪刀撑a、在模板支撑架外侧四周围均设置竖向连续式剪刀撑，中部纵横向每隔4m左右设置由下至上的竖向连续剪刀撑。b、为了便于实际操作，剪刀撑统一采用6000钢管搭设，与楼面夹角成45°60°沿高支架四周从低至顶连续布置；搭接处采用直角扣件搭接，搭接长度不小于1000，并且搭接处扣件不少于三个剪刀撑与立杆交接处用旋转扣件与立杆扣牢。 模板支架竖向剪刀撑布置示意图5.4 扫地杆设置立柱由标准底座向上200处，纵横向设扫地杆，用直角扣件与立柱固定。纵横水平方向按纵上横下的程序设置。6、高支模安装工艺6.1 施工顺序图6-1 高支模施工工艺流程图6.2钢管扣件式支撑架搭设做好搭设前的准备工作（材料准备、场地清理、安全技术交底等）立杆放线铺设垫板搭设第一步立杆搭设扫地杆立杆搭设水平杆搭设（每6米检查一次架体）搭设底部水平剪刀撑及竖向剪刀撑架体搭设至顶顶层水平剪刀撑设置顶层设置大眼网顶部U托设置铺设梁下木梁主龙骨铺设梁、板模板（含次梁）安装梁侧模板安装对拉螺栓梁侧模加固（剪刀撑及各连墙点、抱墙柱箍、对顶等拉结杆件随搭升的架体一起设置。）6.2.1 支撑搭设前，工程技术负责人应按本施工方案要求向施工管理人员及工人班组进行详细安全技术交底，并签字确认。6.2.2 对钢管、配件进行检查和验收，严禁使用不合格的钢管及配件。6.2.3 对工作面进行清理干净，不得有杂物。6.2.4 根据立杆平面布置图要求放线定位，先弹出钢管立杆位置线，垫板、底座安放位置要准确，搭设时可采用逐排和通层搭设的方法，并应随搭随设扫地杆水平纵横加固杆。图6-2 扣件式钢管脚手架高支模支撑效果图6.2.5 立杆底座，在混凝土面垫35mm厚垫板。6.2.6 水平杆与立杆扣接牢固，纵横扫地杆离地面高度不大于200mm。6.2.7 在支架四边、主梁底两侧与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。6.2.8 脚手架立杆的垂直度控制，立杆的全部绝对偏差50mm，在脚手架高度段H内，立杆偏差的相对值小于H/600。6.2.9 水平杆及剪刀撑的接长应采用两个扣件搭接，搭接长度不少于500，水平杆的搭接应交错布置，两根相邻水平杆的接头不宜设在同步同跨内，不同步或不同跨两个相邻接头在水平方向的错开距离大于500mm，各接头中心至近主节点的距离不宜大于跨段的1/3。纵横水平拉杆两端顶紧四周结构。6.4 模板安装6.4.1模板定位根据定位桩点，投放出十字交叉控制线，再由十字交叉控制线测放出每根偏轴线500mm的控制线。投放完后，再用经纬仪在其它控制线上检查所放控制线的准确性。其它控制线以最外的轴线为主，中间轴线采取抽查方式。待偏轴控制线经核验准确后，再根据设计图纸和设计变更等资料，将梁、柱等边线引放出，用以控制模板边线。（1）标高引测：根据控制水准点，用水准仪引测出板面标高（建筑标高）加0.5m控制点，并将其标注在柱钢筋上或周边的钢管上，再根据此点用钢尺或水平管引测出梁底、板底的标高。待铺设完楼板模板、未与梁柱模板固定前，再用水准仪、钢卷尺配合检查其准确性。（2）弹线：待楼板新浇筑混凝土结硬后，由测量员在楼面混凝土上弹出轴线控制线，核验无误之后，通知木工将柱边线弹出，最后由木工工长和质检员核查控制线，无误后，木工才能进场施工。6.4.2 板模安装（1）在钢管立柱上弹出横钢管标高控制线，并架设48横钢管，在钢管上直接铺设方木，拉线检查，直至平整。然后铺楼面模板，用长40铁钉钉牢，如果楼板宽度不合模板模数时，补板应补在梁、墙边。（2）板模板施工时注意以下几点：1）钢管排架搭设横平竖直，纵横连通，连接件需连接牢固，水平拉撑连通；2）模板第一排次楞木方需紧挨着墙或柱边，模板与模板之间拼接缝小于2mm，否则用腻子封条；图6-4 墙与楼板间施工缝处理3）根据板跨度大小，决定板模板起拱大小：4m 开间不考虑起拱，4mL6m起拱10mm，6m的起拱15mm。4）脚手架必须设置纵、横向扫地。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，必须与每根立杆连接并拧紧。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5）板纵横格栅用压刨刨成同样规格，并拉通线找平。特别是四周的格栅，弹线保持在同一标高上，板与格栅用50mm长钉子固定，板铺完后，用水准仪校正标高，并用靠尺找平。对变形和四周破损的模板及时修整和更换以确保接缝严密，板面平整；模板铺完后，将杂物清理干净，刷好脱模剂。6）模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子或设置木方压缝，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性，拼装要求见下表：表6-1：模板拼装精度要求一览表 序 号项 目允许偏差(mm)1两块模板之间拼缝22相邻模板之间高低差23模板平整度24模板平面尺寸偏差±36.4.3边梁模板加固铺完楼面模板后，要对边梁模板加固。按照轴线控制好边模位置，用方木顶牢，.禁止顶到外架钢管上。 并拉通线检查是否平直。6.5高低强度混凝土交接处理在混凝土强度等级改变的交接部位，为了防止不同的混凝土互相混合，保证墙、柱混凝土的强度等级，在其两边用密目钢丝网拦截，若钢筋密集或者密目钢丝网安装困难时可以先浇筑柱子部位的混凝土，并沿梁方向多浇筑500长，同时应比楼面稍高，然后再浇筑梁板混凝土。图6-5 墙柱子节点混凝土浇注示意图6.6 穿梁、板孔、洞口模板预埋件、预留洞在施工前和安装图详细复核，无误后方能进行施工。在模板和钢筋骨架上画出预埋件和预留洞的标高、几何尺寸和位置用胶合板做成相应规格模盒，盒子内部用方木支撑固牢，安装时，孔洞模应用铁钉钉牢或用铁线绑牢，并焊钢筋顶侧模。预埋件固定在模板上，预留洞如预留在钢筋上则要用短钢筋电焊固定在钢筋网架上，确保在施工中不会移动。施工完毕的预留洞、预埋件进行复核和验收。混凝土浇捣时，要派专人对预埋件、预留洞进行检查和校正，确保埋件和预留洞的准确。6.7 混凝土浇注大梁混凝土浇注应分层浇注，每层厚度控制在400mm以内，每次浇注同时进行一次架体观测，测定当前沉降值及累计沉降值。测量沉降监测采用高精度水准仪进行，每6小时，进行一次读数，如沉降速度过大，超出设计计算的挠度变形值时，应立即停止浇筑；架体稳定后再安排工人在梁底加设加密立杆回顶，并对架体进行加固。严格控制混凝土分层施工时间段，防止混凝土出现施工冷缝。浇筑混凝土时，应注意下灰时，不得长时间对准一处布料，长时间冲击模板，混凝土应均匀浇注，防止造成混凝土浇注形成架体水平剪力过大，对架体稳定性造成危害。6.8 荷载控制施工中严控集中荷载，不得超出计算荷载，重点控制局部堆放钢筋和模板过高。采用试算法进行试算可得，要求首层实际堆重均不得大于1500Kg/m2。即脚手架上面的钢管堆高不得大于500mm，木方堆高不得大于1000mm，模板堆高不得大于750mm；钢筋堆高不得大于300mm。7、高支模的拆除7.1支顶、模板的拆除7.1.1 拆除顺序：梁上顶托梁底木方梁底模板板上顶托板底木方板底模板纵横水平拉杆剪刀撑支撑立柱下托座垫木。7.1.2 支撑系统的水平纵横杆、剪力撑等不得随意拆除。7.1.3 拆除每层支撑及模板前，应将该层同条件养护的混凝土试件送实验室检测，当试块达到规范要求的拆模强度后，并呈报监理公司经监理工程师同意办理书面手续并确认，方可拆除。 表6-2：规范要求的混凝土拆摸强度要求一览表结构类型结构跨度设计强度标准值百分率（）梁、拱、壳8m75>8m100板2m50>2m、8m75>8m100悬臂结构/100注：“设计混凝土强度标准值”是指与设计强度等级相应的混凝土立方体抗压强度标准值。7.1.4 侧模拆除时的混凝土应能保证其表面及棱角不受损伤。7.1.5 拆除4m高度以上梁、柱、墙模板时，应搭设脚手架或操作平台，设防护栏杆。拆除时逐块拆卸，不得成片松动、撬落或拉倒。7.1.6 拆除平台、楼板的底模时，应设临时支撑，防止大片模板坠落。拆立杆时，操作人员应站在待拆范围以外安全地区拉拆，防止模板突然全部掉落伤人。7.1.7 严禁站在悬臂结构上面敲拆底模。严禁在同一垂直平面上操作。7.1.8 拆除脚手架支撑前，应清除高大支模支撑上存留的零星对象等杂物。7.1.9 拆除脚手架支撑时，应设置警戒区和警戒标志，并由专职人员负责警戒。7.1.10 拆除模板和支顶时，先将脚手架可调顶托松下，用钢钎撬动模板，使模板卸下，取下模板和木方，然后拆除水平拉杆、剪刀撑及脚手架。模板拆除后，要清理模板面，涂刷脱模剂。7.1.11 脚手架支撑的拆除应在统一指挥下，严格控制模板及其支架拆除的顺序，按后装先拆、先装后拆的顺序及下列安全作业的要求运行：a) 脚手架支撑的拆除应从一端走向另一端、自上而下逐层地进行；b) 同一层的构配件和加固件应按先上后下、先外后里的顺序进行；c) 通长水平杆，必须在脚手架支撑拆卸到相关的钢管时方可拆除；d) 工人必须在临时设置的脚手板上进行拆卸作业，并按规定使用安全防护用品；e) 拆除工作中，严禁使用榔头等硬物击打、撬挖，拆下的连接棒应放入袋内，交叉支撑应先传递至地面并放室内堆存；f) 拆卸连接部件时，应先将锁座上的锁板与卡钩上的锁片旋转至开启位置，然后开始拆除，不得硬拉，严禁敲击。7.2模板的清理维修、存放7.2.1模板清理维修拆除后的模板运至后台进行清理维修，将模板表面清理干净，板边刷封边漆，堵螺栓孔，要求板面平整干净，严重破损的予以更换。7.2.2模板的堆放现场拆下的模板不要码放，须修整的及时运至后台。清理好的模板所放地点要高出周围地面150mm，防止下雨时受潮。7.2.3模板拆除成品保护要求：1)拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和楞角。2)坚持每次使用后清理板面。3)按楼板部位层层复安，减少损耗。4)材料应按编号分类堆放。5)对已完成的混凝土楼面应加以保护，工人不得将材料用力抛掷向楼面。8、安全及环境保证措施8.1 高支模支撑系统施工管理8.1.1 高支模施工领导小组严格按支撑架方案进行操作。8.1.2 施工现场安全责任人负责施工全过程的安全工作，应在高支模搭设、拆除和混凝土浇筑前向作业人员进行安全技术交底。8.1.3 支模完毕，经施工高支模管理机构有关人员组织验收合格后，立即通知公司工程技术部、质安部和施工部到现场检查、验收，合格后方能进行钢筋安装。8.1.4 严格按设计尺寸和要求搭设，搭设前在施工员、测量员参与下先弹出纵、横立杆位置线，再据此搭设立杆。8.1.5 支撑支架系统必须连为一体，不得因班组施工区域的划分而断开。8.1.6 搭拆脚手架支撑必须由专业架子工担任，并按现行国家标准特种作业人员安全技术考核管理规划（GB5036）考核合格，持证上岗。搭拆脚手架支撑时工人必须戴安全帽，穿防滑鞋，系安全绳。8.1.7 高支模施工现场作业人员不得从支撑系统上爬下，应从楼梯进入工作面。8.1.8 高支模搭设、拆除和混凝土浇筑期间，无关人员不得进入支模底下，设置警示标志，并由安全员在现场监护。8.1.9 支撑系统安装应自一端向另一端延伸，自下而上按步架设，并逐层改变搭设方向，不得相对进行，以免结合处错位，难于连接。8.1.10 水平加固杆、剪刀撑安装应符合构造要求，并与支撑系统的搭设同步进行。8.1.11 应避免装卸物料对模板支撑或脚手架产生偏心、振动和冲击。8.1.12 操作层（楼层）上施工荷载应符合设计要求，不得超载，不得在脚手架支撑上集中堆放模板、枋木、钢筋等对象。严禁在脚手架支撑上拉缆风绳或固定、架设混凝土泵、泵管及起重设备等。8.1.13 在顶架搭设过程中要实行严格的监控，由专职施工员进行现场指挥监督，随时纠正可能出现的质量安全隐患。搭设前要进行班前安全技术交底，搭设完毕后要进行自检，若发现有松动、倾斜、弯曲、不牢固等现象，必须及时进行整改。8.1.14 在浇筑顶板混凝土过程中，支架下面要安装照明灯，在安全员的监督下，派木工进行巡查，负责检查模板、支顶，若发现异常，立即停止浇筑混凝土，并及时组织人员进行加固处理，保证浇筑工作正常进行。8.1.15 浇筑混凝土时，尽量采用汽车泵浇注。采用地泵配套布料机浇注时，对布料机下方支撑架立杆进行加密（纵横间距减半）。8.1.16 泵送混凝土时，应随浇、随捣、随平整，混凝土不得堆积在泵送管道出口处。8.1.17 支撑架在使用过程中，严禁拆除任何杆件或零配件，如防碍作业需拆除个别杆件时，需经技术负责人同意并采取可靠措施后方可拆除，作业完成后，马上复原。8.1.18 拆除模板支撑时应采用可靠安全措施，严禁高空抛掷。8.1.19 施工现场带电线路，如无可靠绝缘措施，一律不准与支架接触。8.1.20 对拆下来的钢管及配件应及时清除杆件及螺纹的沾污物，并加油保养，对受损伤、变形的构件应及时修理，按品种、规格分类整理存放，妥善保管。8.2 高支模支撑系统质量验收模板工程检查验收必须符合混凝土结构工程施工质量验收规范（GB50204-2011）有关规定，本工程模板工程应符合下述具体规定：8.2.1 主控项目a、安装上层模板及其支架时，下层楼板支架不拆除。立杆下应铺设垫板。b、涂刷模板隔离剂时，不得沾污钢筋和混凝土接槎处。 8.2.2 一般项目a、模板接缝不应漏浆，可以使用贴胶带纸或封水泥砂浆。在浇筑混凝土前，应浇水湿润模板，但模板内不应有积水；b、模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离剂；c、浇筑混凝土前，模板内的杂物应清理干净。 8.2.3 实测允许偏差项目a、现浇结构模板安装的允许偏差：轴线位置5mm；底模上表面标高±5mm；柱、梁截面内部尺寸+4mm、-5mm；层高垂直度（不大于5m）6mm；相邻两板表面高低差2mm；表面平整度5mm。b、预埋件和预留孔洞的允许偏差：预埋管、预留孔中心线位置3mm；插筋中心线位置5mm；插筋外露长度+10 mm；预留洞中心线位置10mm；预留洞尺寸+10mm。8.3 高支模支撑系统整体稳定性和安全可靠性验收模板高支撑架搭设完毕后应进行安全可靠性检查验收，合格后方准使用。对高模板支架的验收表格详见以下三张表格：表8-1：高大模板支架安全要点检查表工程名称支架材质钢管施工单位监理单位资 料 检 查有专项施工方案不少于5人的专家组论证专项施工方案并出具论证意见论证后经修改的方案经施工企业技术负责人批准有计算书（纵横两向立杆间距、步高取值，立杆稳定计算或可以不计算的说明）经总监理工程师批准有技术交底记录现 场 检 查保证支架内容稳固的措施设置纵横两向扫地杆，扫地杆位置有水平剪力撑外连装置设置梁底位置、每楼层（或沿柱高每4m）设抱柱装置，危险区域每步高设抱柱装置沿立杆每步均设置纵横水平杆且纵横两向均不缺杆设置纵横两向封顶杆，封顶杆位置有水平剪力撑每楼层设连板装置竖直方向沿纵向全高全长从两端开始每4m设一道剪力撑剪力撑倾角45°60°,跨越57条杆,宽度6m连墙装置在水平剪力撑位置上设置（禁止在砌体上设置）竖直方向沿横向全高全长从两端开始每4m设一道剪力撑在无墙无板处设连梁装置水平方向沿全平面每4.5m高设一道剪力撑，架顶部位加密水平剪力撑在无法采用以上4种方法处设辅助装置立杆支承支于地面时，须在混凝土地面上支立杆。支承面的处理符合规定建筑物悬挑部分的模板支架立杆支在混凝土地面上，支承面的处理符合规定支于楼面时加支顶，需支顶层数由验算定，但不少于1层从楼面（悬臂结构除外）挑出型钢梁作上层作业平台的立杆支座，型钢梁搁置在楼板上的长度与挑出长度之比2，型钢梁与楼面接触部分的首尾两端均与结构有可靠锚固。保证立杆不滑移的限位装置。型钢梁平面外约束伸出长度：可调底座不大于300mm：可调顶托不大于200mm。禁止事项支承梁的立杆应对接，禁止搭接水平杆在禁止区域内，禁止对接禁止用钢管从楼层挑出作为立杆支座禁止从外脚手架中伸出钢管斜支悬挑的模板禁止使用叠层搭设的木材支撑体系禁止用水平杆相互扣接代替水平杆与立杆扣接禁止用木杆接长作立杆禁止输送混凝土的泵管与支架连结禁止不同形式的钢管支架、钢材木材支架混用其它立杆间距、水平杆步高符合要求截面高度1m及以上的梁的支承情况扣件螺栓拧紧符合规定格构框架体系设置检查结论1 通过 2 整改 3 停止搭设整改或停止范围如下：检查单位：施工 监理检查人： 年 月 日注：高大模板是指达到或超过以下指标的作业平台：高度8m，或结构跨度18m，或经荷载组合后的施工面荷载15Kn/,或经荷载组合后的施工线荷载20Kn/m。表8-2： 高大模板支架、高大作业平台支架整架验收记录表类别： 高大模板支架 高大作业平台支架 验收日期：工程名称： 验收部位：验收内容实测项 实测值1234567891011立杆间距横距纵距水平杆步高每道纵向竖直剪刀撑间距每道横向竖直剪刀撑间距每道水平剪力撑间距危险区域加强措施加密抱柱： 加密顶部水平剪力撑： 辅助装置：外连装置设置情况抱柱： 连板： 连墙：支承面为地面的处理情况支承面为楼面的支顶情况扫地杆缺失情况扫地杆位置的水平剪力撑水平杆缺失情况封顶杆缺失情况封顶杆位置的水平剪力撑扣件
