河北某旅游度假区市政给水管道施工组织设计(管道安装、附示意图).doc

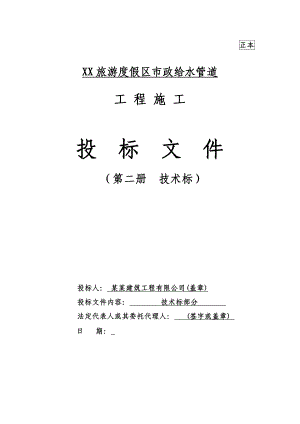

正本XX旅游度假区市政给水管道工 程 施 工 投 标 文 件 （第二册 技术标）投标人： 某某建筑工程有限公司(盖章)投标文件内容： 技术标部分 法定代表人或其委托代理人： (签字或盖章) 日 期： XX旅游度假区市政给水管道工程施工组织设计目 录第一章 工程概况第二章 施工准备第三章 施工组织机构第四章 项目经理部情况表第五章 项目经理和工程技术负责人简历表及其有 效职称证书、学历证书、注册资格证书第六章 施工场地布置第七章 施工进度计划第八章 施工方案与工艺第九章 质量控制措施第十章 施工技术保证措施第十一章 工程进度技术组织措施第十二章 安全生产措施第十三章 文明施工措施第十四章 本工程的专项验收工作计划第十五章 冬雨季施工技术措施第十六章 扰民、降低环境污染和噪声的措施第十七章 地下管线及其它地上地下设施的保护加固措施第十八章 降低成本提高效益措施附表1、拟投入的主要施工机械设备表 2、劳动力计划表 3、拟配备本标段的试验和检测仪器设备 4、施工进度计划表 5、施工总平面图 6、临时用地表第一章 工程概况1.1工程概况1.1.1有关单位：工程名称：XX旅游度假区市政给水管道工程施工建设单位：XX旅游度假有限公司设计单位：中国市政工程东北设计研究总院 施工单位：某某建筑工程有限公司工程地址: 某某省某某县西湾子镇1.1.2工程规模XX旅游度假区市政给水管道工程施工主要项目安装工程及阀件、管件、阀门井等制安、管沟开挖、回填、弃土外运、井室浇筑、消火栓安装等。管沟土石方、配水管道安装。其主要材料为给水管道碳钢卷管D250 L=1742m；消防管道碳钢卷管D250 L=1742m；提升给水管道碳钢卷管D600 L=1742m。阀门DN100-DN600为71只；消防栓SS110为15套；土石方开挖与回填36357m3。管道直径为DN100DN600管道材质采用钢管焊接接口；消火栓采用地下式消火栓。1.1.3工程造价：约500万元1.1.4工期：总工期90天（日历天数）1.2自然条件1.2.1地理位置某某县地处某某省西北部，背倚内蒙古高原，南临张家口市，距北京247公里，总面积2334平方公里，总人口12.6万。1.2.2工程地质条件本工程地处某某县四台咀子乡境内，地势较为陡，乡间道路较窄，特别是村村通道路狭窄多弯，障碍物多，施工干扰大，运输困难。由于是在山坡施工，所以管沟所遇岩石较多，未知情况较多，故此造成和加大了施工难度。1.2.3地震烈度地震设防烈度为7度。1.2.4施工条件施工区内不需要修建施工临时道路，基本可满足各种施工机械、工程材料及大型设备的运输要求。1.3编制依据1.3.1XX旅游度假区市政给水管道工程工程设计图和有关设计修改通知单及有关会议纪要1.3.2施工合同书；图纸会审及现场实地勘察情况1.3.3参照与执行标准、规范给水排水管道工程施工及验收规范 GB50268-2008工程测量规范 GB50026-2007市政工程施工技术规范 2000版钢筋焊接及验收规范 JGJ18-2003砌筑砂浆配合比设计规范 JGJ98-2000 建筑给水排水设计规范GB50015-2003施工企业安全生产评价标准GB/T50349-2005混凝土强度检验评定标准 GB50107-2009铸铁检查井盖 CJ/T3012-93建设工程质量管理条例（2000.1.10国务院第279号令给水排水制图标准（CB/T50106-2001）建筑工程施工质量验收统一标准（GB50300-2001）建筑工程项目管理规范（GB50326-2001）建筑给水排水及采暖工程施工及验收规范（GB 50242-2002）；建筑工程文件归档整理规范（GB50328-2001）；埋地钢质管道环氧煤沥青防腐层技术标准（SY044796）建筑施工安全检查标准（JGJ59-99）1.3.4其它现行国家有关施工及验收规范1.3.5我公司现有经济、技术综合实力情况1.3.6我公司的综合实力及工程施工经验1.3.6招标答疑文件1.4工期1.4.1计划工期为90天（日历天数）。计划完成工期90天，实际完成工期85天，实际工期比计划工期提前5天完成。1.4.2开工时间：以招标人实际通知为准。1.4.3竣工时间：通知开工日之后90天。详见：XX旅游度假区市政给水管道工程网络计划图。1.5总体思路1.5.1两个确保第一是确保安全和质量第二是确保工期。1.5.2贯彻“三高”一要高水平优质建成该工程；二是高标准控制施工全过程，用检测控制工序，让工序控制过程，让过程控制整体。三要高效率建设本工程，各工序作业全过程控制，一次验收合格。1.5.3在实施中坚持“四先”一要采用先进的设备，科学的配置来满足设计要求，规程要求及业主要求；二要采用先进的技术与工艺来保证质量的要求；三要采用先进的组织管理技术，结合工程特点，统筹考虑，科学安排；四要用先进的工程质量观念来统一全体参建职工的思想认识，把高标准严要求全面贯彻到施工的每一个环节。1.5.4全过程监测，信息化施工对各道工序进行全过程的跟踪监测，并及时将施工全过程的各类施工信息反馈到业主、设计、监理等部门，再反馈指导施工。1.6总体目标1.6.1安全目标杜绝因工死亡、重伤事故和群伤事故；杜绝重大机械、设备、交通及火灾事故；负伤频率：5；施工班组安全管理达标率：100%。1.6.2质量目标质量指标：我公司已通过了IS09001：2000标准质量体系审核认证，获得国家颁发的IS09001质量体系认证证书。确保全部工程达到国家和建设部颁现行的工程质量验收标准的优良等级，创优质工程，并符合业主提出的“精品工程”的质量目标。具体质量指标如下：分项工程一次验收合格率达到100%，优良率达到95%以上。混凝土28天强度合格率100%，生产质量水平优良，优良级在50%以上，且消灭级差。 做好施工质量的控制：全面质量保证体系为确保工程质量，创建优质工程，遵照施工规范的要求，运用先进的技术、科学的管理和精良的工艺，做好施工质量的控制。第二章 施工准备2.1施工现场生产准备2.1.1现场调查踏勘和环境调查从工程投标阶段开始，即着手进行现场调查。熟悉了解现场情况及周围环境情况。了解并落实现场临时占地，提出临时用地申请并联系办理有关事宜。了解现场交通状况，向业主、监理提交现场交通导流组织方案及临时施工道路设置方案。了解现场地上地下障碍物情况，向业主、监理提交拆迁报告及地下障碍物的改移保护方案；调查联系现场余土的外运场地。与地方交通等部门取得联系，为工程施工创造良好的环境。上述工作在工程正式开工前陆续完成。 2.1.2现场三通一平工程开工前，向业主及地方水电管理部门提交水电供应申请及手续。争取在开工后五日内完成水电临时线路的铺设工作。2.1.3临时设施搭建工程开工前完成现场临时用地的手续，现场围挡在开工前完成，施工队伍、办公生活区及钢木加工区，材料库及材料存放场等临时设施在开工前陆续建造，至开工后五日内全部完成。2.1.4施工队伍进场组织项目经理部在任务落实后三日内组建完毕并进场开展工作；施工队伍于开工前五日组织进场，同时进行进场教育及技术培训。2.1.5机械设备进场组织前期施工的部分机械设备于开工前五日组织进场，同时进行维修、保养及调试等工作。后续施工机械随施工进度需陆续组织进场。新购设备事先走访厂家，落实货源并进行订货。2.2技术准备2.2.1工程开工前，组织技术人员及现场管理人员学习施工规范、工艺标准、招标文件以及业主、监理下发的有关文件，熟悉、了解本工程的施工特点，掌握各项目的施工工艺和技术标准，同时组织专业技术工种进行培训教育，为工程施工顺利进行创造条件。接到施工图纸后，即组织技术人员进行看图、审图，五日内完成审图，工程量计算，材料计划等工作。申请业主、监理等部门进行图纸会审和设计交底工作。2.2.2接到施工图纸后，结合现场实际情况，十日内完成实际性施工方案和施工组织设计设计的编制工作并报监理审批，开工前完成前期施工各项目的现场施工技术交底，提出各种预制构件的加工计划。2.2.3开工前完成测量交接桩及其复核工作，完成施工测量方案的编制和控制网点测设成果报监理审批。现场道路中线、用地红线及现状测量也在开工前完成，为工程开工创造条件。先期施工的工程定位放线要于施工前完成并请业主、监理及设计勘测部门进行验线。2.3设备及物资准备 2.3.1工程开工前，完成各项施工用料的调查落实，经取试验合格后签订供货协议，并分期分批组织进场。2.3.2各种预制构件根据施工进度计划安排，提前与构件厂签定供货协议，并提交构件加工计划。2.3.3河沙、砂砾混合料的供应要事先与有关单位取得联系并提交供应计划。2.3.4材料进场要做好存放、保管工作，并认真进行标识。2.4临时用电.用水情况 2.4.1临时供水本工程中闭水试验及管道工程施工等用水量均较大。为保证施工用水，沿线拟铺设一条DN100钢管，100m设一截止阀门,在给排水管道流水段施工分界处要安装DN75闸门，作为闭水试验用水源。 施工现场用水使用橡胶管引流。施工用水源要同供水部门协商后就近接入，保证施工用水的需要。2.4.2临时供电 本工程临时用电主要包括生活用电、照明用电和施工用电。电源采用三相五线制, 供电采用树干式引导供电，每隔100m设闸箱。配电要有二级以上保护, 做到一机一闸, 并就近设开关箱。电缆采用3×50+2×16的橡胶电缆。配电箱体全部采用玻璃钢体, 酚醛布夹层绝缘板, 单面配线。电线过马路时做穿管绝缘或护套。为防备停电或临时小容量用电，同时准备250KVA柴油发电机一台,满足工程临时用电需要。2.5临时设施布置 在施工围挡内，根据现场需要搭设300m2的办公用房和生活用房。办公用房和生活用房要在进场后一周内搭建，生产用房随工程进展逐步搭设、逐步拆除。另外要根据现场情况设置存料场地和加工场地。2.6劳动力计划2.6.1劳动力实行专业化组织，按流水不同、工种不同、施工部位来划分作业班组，使各作业班组从事性质相同的工作，提高操作的熟练程度 劳动产率，以确保施工质量和施工进度。2.6.2本工程项目部根据工程特点及工程量，作业环境、工期要求、工程进度和现场情况适当调整劳动力计划，保证劳力充足，确保工程按计划工期完成。劳动力计划表XX旅游度假区市政给水管道工程 表2.6-2 单位：人工 种级 别按施工阶段投入劳动力05天685天8690天施工队长高级技工333施工组长技工666测量员工程师444机械工中级52010起重工6、5级222管 工中级205020电 工中级222普 工中级308030小 计7213777劳动力配置曲线图验收撤场2.7机械设备配备拟投入的主要施工机械设备表XX旅游度假区市政给水管道工程 表2.7-3序号设备名称型号规格数量国别产地制造年份额定功率（KW）生产能力施工部位备注1反铲挖掘机XCG1002浙江2001.2118kw完好沟槽开挖2汽车起重机QY-12132中国柳州2004.12168kw完好管道吊装3搅拌机HZ-502山东2006.1029.5kw完好砼、砂浆搅拌4柴油发电机75kvA2重庆2003.275kw完好临时工电5自卸汽车T8156重庆2002.9164kw完好土方倒运6载重汽车CA1046L1福建2005.2120kw完好管道运输7交流电焊机BX-5002成都2008.323.4kw完好钢管焊接9蛙式打夯机HW606湖南2008.51.1kw完好沟槽回填10X射线探伤仪HP-25052江苏2002.220kw完好焊缝检查11装载机ZL502广东2002.6125kw完好土方倒运12压路机3Y18-212沈阳2003.5208kw完好土方等压实13平板振捣器ZB32广东2006.73.0kw完好砼振捣14潜水泵QW-40-258成都2009.24.5kw完好沟槽排水15电动试压泵1.6MPa2江苏2009.35.5kw完好管道试压16水泵B-503台沈阳2009.5150m3/台班完好工程始终17钢筋切断机GQ-401台长春2004.37×1完好工程始终根据本工程的实际情况， 开工后其他配套设施项目若有变化,施工机械设备相应进行调整。2.8施工技术资料的准备2.8.1工程开工前，应准备以下资料：开工报告，设备安装、焊接施工作业指导书、施工记录、图纸技术交底、安全交底。2.8.2 施工现场准备各施工场所应安装焊接二次接线盘（快速接头插孔）。露天施工现场，必须备有防风、防雨、防雪的围棚。施焊现场光照适宜，作业场所附近没有易燃易爆物品。高空作业搭设的脚手架应符合规定并验收合格。接设备的准备：管道焊接采用AX-320直流弧焊机或BX-500、BX-330型交流弧焊机。电焊机应保持性能可靠、附件完整、调节灵敏。焊机一、二次线连接应符合安全规定。2.9对作业人员要求2.9.1对合格管道工、焊工、电工、起重工等特种作业人员的要求。管道工、焊工、电工、起重工等特种作业人员应有良好的工艺作风，严格按照给定的工艺和措施执行，并认真实行质量自检。2.9.2管道工、焊工、电工、起重工等特种作业人员在施工前应熟悉作业指导书，凡与作业指导书要求不符合时，应拒绝施工，当出现重大质量问题时，应报告有关人员，不得自行处理。2.9.3管道工、焊工、电工、起重工等特种作业人员不得担任超越其合格项目的施工工作。2.10对测试、检验人员的要求2.10.1测试、检验人员经专业培训考核合格取得资格证书后，方可担任相应的工程测试、检验工作。2.10.2测试、无损检验工作应按规范和有关规程进行。测试、检验结果的评定工作，必须由二级以上人员担任。2.10.3对外观不合格的施工项目，应拒绝测试。第三章 施工组织机构3.1项目部组织机构3.2主要岗位职责3.2.1项目经理部经理：负责领导和管理项目经理部开展工作，主持标志项目管理方案，确定项目管理的组织与方针，对工程的质量、安全、进度、成本、文明施工及环境保护等全权负责，满足合同的各项要求。确定项目经理部组织管理机构人员构成，制定项目经理部规章制度，明确有关人员的职责，全面组织管线工程施工及环境监测和协调工作。接受业主、监理、上级、社会各方面的指导与检查，并全面负责。与业主及监理单位保持密切的联系，随时解决施工过程中出现的各种问题，加快施工进度，确保工程按期完工，确保业主的利益。积极主动与项目部所在地政府部门处理好关系，确保当地政府部门的利益，促进本项目成为当地的文明工地。领导项目经理部的副经理、总工程师、总经济师和各职能组开展施工的业务工作，对项目经理部的建立、完善、实施和保持具有决策权及责任。 3.2.2项目经理部副经理： 在项目经理的领导下，全面组织现场施工生产，负责工程总体部署，总体计划的管理，协调各部门的关系，合理组织生产。 参与制定贯彻项目经理部的质量方针和目标，并组织施工质量管理体系。负责本工程的组织、管理、生产，符合施工方案施工的要求，做好与监理外协单位的协调工作。负责工程的合同管理、物资管理、设备管理和供方的评审工作。负责项目经理部的安全生产活动，加强对职工的环保意识教育，故则建立项目部的安全生产和环境保护的管理组织体系。负责施工现场的标准化管理，负责调控项目经理部的计划进度、实际进度，确保工程如期完工。负责最终交付后的服务管理工作。3.2.3项目经理部技术负责人（主任工程师）在项目进管理的领导下，负责建立项目质量管理保证体系，并进行质量职能分配，落实质量责任制，对工程质量管理负全面技术责任。负责制定、审批施工组织设计、特殊技术施工方案及部合格品的处置，纠正和预防措施的实施。 负责本项目关键技术的难题的科研攻关工作，积极进行新工艺，新技术的研究和实施，不断提高工程质量。 与业主、设计、监理、管理单位保持密切的联系，在施工中贯彻落实各项要求与指令，确保本工程顺利进行。组织有关人员对所订材料、设备进行验收、检查、严把质量关。 组织安全管理人员检查整个工程项目的施工安全，保证施工安全与质量。负责项目经理部的技术培训工作，提高管理人员及工人的树素质，确保质量方针和目标的实现。负责工程计量报量工作。3.2.4项目经理部总经济师：在项目经理的领导下，主持本项目工程的合同评审工作。在进行经营决策和经营计划时， 对项目经营效益负责。保证经济效益加强财务管理和全面经济核算，严格项目资金管理和使用。开展成本管理，组织落实项目质量管理中的质量成本制度。3.2.5工程计划部 在项目副经理的领导下，负责施工过程中的各项管理工作，根据工程进度计划，合理组织施工，确保施工质量和施工进度。 负责项目工程的年、月、进度计划的编制及实施，度施工实施动态管理，落实项目的进度计划，按工程实际情况不断调整安排具体实施内容，以保证总进度计划的落实，负责工程量的统计报表工作。 负责专业分包施工能力评价的信息汇报，及对专业分包方在施工过程的监督检查。 负责施工所需材料的采购、供应、管理工作，提供相应的质量证明。负责施工过程中材料和周转料的调配，负责对材料的标识管理和搬运、储运工作。 负责施工机械使用和租赁管理，按计划进行机械的平衡调度，检查各施工队机械设备的使用管理。 负责制定落实机械设备的大、中修计划，保证机械完好率。负责自有及外租机械设备的管理工作，并负责机械设备分供方的评审评价工作。 负责不同阶段施工场地和临时堆放场地的协调和管理，有序地组织平面、立体的各种材料和设备运输、堆放等工作。 负责施工过程中的文明施工和环境保护管理。负责施工过程中的安全管理，特殊工种岗位培训及工伤事故处理工作。 负责竣工验收，竣工资料的审查上报和保修期的施工服务。 3.2.6技术质量部 负责项目有关技术管理工作的实施，组织图纸会审交底工作，编制审定施工组织设计，质量计划，特殊工序的施工方案、技术措施。 检查施工组织设计在工程施工中的实施过程，负责工程中出现的新工艺，新技术的实施管理。负责过程竣工资料审核、组卷。负责工程测量的交桩、放线、复核等，严格按照图纸及相关精度要求实施工程测量工作。 负责工程测量监控。反馈真是信息。完成测量内业资料的编制，保存测量记录，并负责项目竣工测量工作。负责测量仪器的保管工作，并保证未经检验的仪器不准在项目工程中使用。 负责贯彻执行有关质量管理的法令、法规和制度，对工程项目实施全过程控制、检查和监督工作。监督、检查质量计划在工程实施过程的情况。 严格抵制无质保证明和不符合技术规范指标的材料、设备进入施工现场。按IS9001的质量保证体系对工程质量进行监控。3.2.7经营部 负责签订合同，具体实施项目合同的管理工作，并做好竣工结算工作。负责工程中的洽商记录，设计变更的核算报价工作，监督合同的履行情况。 负责各专业分包商的年、月报的核实与工程款的核对，并做好阶段性的结算工作。根据合同条款和有关法律依据，做好工程索赔工作。负责财务管理和全面核算，做好成本分析计算，为项目经理提供决策依据。做好成本管理，加强经济核算，严格资金管理和有效使用。根据项目工程的预算、结算，负责工程款的支取工作。 3.2.8综合办公室负责做好项目经理部的人事行政管理和后勤保障工作。负责对劳务队的入场教育、业绩考核、日常管理、检查工作。负责项目部的消防保卫、文明施工及环保工作。3.2.9主要管理制度 施工项目管理制度是项目经理部为实现管理目标、完成施工任务而制定的内部法规，本项目经理部拟建立并健全下列管理制度和办法： 施工项目质量管理和控制办法； 施工项目成本管理办法 施工项目技术管理办法 施工项目进度管理办法 施工项目安全管理办法 施工作业安全技术交底管理规定 施工项目计量管理办法 施工项目结算管理办法 劳动工资管理办法 施工项目劳动纪律管理办法 第四章 项目经理部情况表项目管理机构配备情况表XX旅游度假区市政给水管道工程施工职 务姓 名职 称执业或职业资格证明已承担在建工程情况证书名称级别证号专业原服务单位项目数主要项目名称项目经理建筑无2安全生产考核证建筑无张家口市中心城区供水管网建设四期技术负责人建筑无2同上质检员建筑无2同上施工员建筑无1同上施工员建筑无1安全员建筑无1同上安全员建筑无1一旦我单位中标，将实行项目经理负责制，并配备上述项目管理机构。我方保证上述填报内容真实，若不真实，愿按有关规定接受处理。项目管理班子机构设置、职责分工等情况另附资料说明。第六章 施工场地布置4.1 现场总平面布置根据场地的条件和本工程的主要工程量分布，本着保证安全生产、文明施工、合理组织交通运输，提高施工质量，满足业主对文明施工、消防、环保、防火要求，在业主制定的区域内布置。详见：*市给水管道工程项目施工总平面布置图及临时用地表（见附录）4.2现场布置原则4.2.1在满足现场施工条件下，布置紧凑，便于管理，尽可能减少施工场地。4.2.2最大限度地减少场内运输，减少材料的二次搬运。各种材料按计划分期分批进场，堆放的位置尽量靠近使用地点，尽量设在垂直运输机械覆盖范围内。4.2.3中小型机械的布置，要处在安全环境中。4.2.4临时电源、电线敷设要避开人员流量大的出口以及容易被坠物打击的范围。现场临建用房一览表XX旅游度假区市政给水管道工程 表4.2-3用途面积（M2）位置需用时间预制构件区100.00见平面图开工至竣工库房80.00见平面图开工至竣工钢筋棚60.00见平面图检查井施工砂石区70.00见平面图开工至竣工搅拌区30.00见平面图开工至竣工管道堆场160.00见平面图开工至竣工厕所10.00见平面图开工至竣工门卫10.00见平面图开工至竣工合计520第七章 施工进度计划7.1施工进度网络计划图序号分项工程名称日历天数（天）91827364554637281901施工准备2测量放线3管道防腐4管道运输5下管6阀门管件安装7清理管膛管口8管道安装9管道通水试压10管道冲洗消毒11管道防腐检查12质量检查13竣工验收说明:我单位精心组织、精心施工、合理计划安排，严格按照要求工期进行控制，在确保工程质量的前提下，力争提前。本工程计划工期为90日历天数。计划完成工期90天，实际完成工期85天，实际工期比计划工期提前5天完成。7.2施工进度计划说明7.2.1本工程的工期按建设单位的施工招标文件的要求，结合我公司以往快速施工的经验，在保证质量的前提下，为使工程尽快发挥投资效益，保证工程能尽快投入运行，公司将本工程作为重点项目放在主要位置上，靠自身雄厚的人、财、机械之实力投放，确保本工程在85天内完成。7.2.2本工程计划工期为90天，横道图中所示的天数为分部工程计划所需天数，横线起点表示离工程开工相距的天数。第八章 施工方案与工艺根据本工程的特点，结合我公司的机械设备及劳动力能力和施工中的经验，积极采用新设备、新工艺、新方法，合理安排，精心组织，强化管理。利用时间和空间，实现多工序交叉施工，平行作业，按期、优质、安全完成本工程施工。8.1施工总体方案布置8.1.1全部工程施工按照“全面同时开工”， 从XX旅游度假区市政给水管道工程的敷设重点领先，给水管道安装工程等紧跟的原则，充分利用空间、时间，实施工序交叉，平行流水作业，科学管理均衡施工，为按期投入生产创造条件。8.1.2施工工艺流程图测量放线沟槽开挖管道防腐管道运输铺砂下管管道阀门管件安装清理管膛管口安管撞口胸腔还土串水试压管道冲洗消毒管道补口（防腐）沟槽验收质量检查沟槽回填竣工验收。8.2测量放线方案 8.2.1平面控制 认真学习图纸，依据设计图纸提供的定线条件，结合工程施工的需要做到测量所需各项数据的业内搜集、计算、复核工作。 根据业内计算数据，用平面控制点，测量管道中线的起点、终点、平面折点及直线段控制点，钉中心桩，桩顶钉中心钉,并在沟槽适当位置设置栓桩。 测定中心桩桩号时，用测距仪或钢尺测量中心钉的水平位置，用钢尺丈量时要拉紧伸平。 沟槽形成后，用经纬仪把中线及时投测到槽下，钉上中心桩。 8.2.2管道高程的控制 以两个临时水准点为一环进行施工高程点测设，施工高程点每次使用前应进行复测。 控制槽底及管道铺设时，沟槽两帮每隔10m用施工高程点测设一对高程控制桩，标明桩号，钉高程钉画上红油漆标志作为控制辅管高程 井室处设一对高程桩，并标明井室号，其高程下返数标明写清。   8.2.3沟槽开挖测量沟槽开挖前根据设计及施工方案进行中线定位，采用极坐标法测放管线中线时，在起点、终点、平面折点、竖向折点及直线段的控制点等位置测设中心桩。管线中线每10m一点，桩顶钉中心钉，并在沟槽外适当位置设置栓桩；根据中线控制桩及放坡方案测放沟槽上口开挖位置线，现场撒白灰线标注，然后在上口线外侧对称钉设一对高程桩，每对高程桩上钉一对等高的高程钉，高程桩的纵向间距为10m。开挖过程中，核对中线、高程、坡度、沟槽下口线、槽底工作面宽度等进行检测，并在人工清底前侧放高程控制桩。沟槽检底后，依据定位控制桩采用经纬仪投点法向槽底投测管线中线控制桩，采用水准仪将地面高程引至槽底。8.2.4井室开挖测量井室开挖与沟槽开挖同时进行，根据井室桩号坐标采用极坐标法测放井室结构中心位置，根据井室尺寸测放结构开挖上口线及开挖高程控制桩，同时进行栓桩。8.2.5管线基础测量根据检底后管线中心桩及设计基础宽度测放管线基础结构宽度，同时测放管线基础高程控制桩，基础施工后复测基础中线偏差、宽度及高程。6.2.6管道安装测量管道基础施工结束后恢复中线，根据不同管线结构形成及附属设施分别进行安装放线。8.3开挖前的准备8.3.1开挖前的准备土方开挖前应对开挖段土质、地下水位、地下构筑物、沟槽附近的地上建筑物、树木、输电、通讯杆线、地下管线等进行调查，确定开槽断面、堆土位置、施工道路和机械设备，指定施工方案。重要的施工措施应会同设计单位共同确定，必须制定安全措施。对与已建地下管线交叉的位置，应进行坑探，当确认已建地下管道位置后，应设明显标志，标明管道种类、管径、高程等。与有关单位联系，听取其意见后采取适当保护措施。挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度与相邻构筑物关系及排管方式等因素确定。挖槽断面应符合管道结构施工方便、保证质量和安全，以少挖方、少占地为宜。8.3.2槽底宽度应根据施工设计确定，包括管道结构宽度及两侧工作宽度。当有支撑时槽底宽度指撑板间的净宽。每侧工作宽度表XX旅游度假小镇市政室外消防、给水管线工程 表6.3-4管道结构宽度（mm）每侧工作宽度（m）金属管道及砖沟非金属管道2005000.30.460010000.40.5110015000.60.6160020000.80.820001.01.0注意事项： 有外防水的砖沟，每侧工作宽度宜取0.8m；管侧填土采用机械夯实时，每侧工作宽度应能满足机械操作要求；现浇混凝土管渠每侧工作宽度在施工方案中确定；关于管道结构宽度的计算，无管座者按管身外径计算，有管座者按管座宽计算，砖沟按墙外侧间距计算。8.3.3开挖土方根据工程地质条件、现场条件确定各开挖区段的开槽断面。从现场情况出发，有放坡开挖的条件的沟槽，为保证安全，各施工区段根据埋深不同分别确定开槽断面，原则上按 1：0.33-1：0.5放坡施工。若在含滞水的区段，要根据施工现场的实际情况，采用插筋补强、表面挂网抹灰护坡等方法进行边坡防护，同时在槽底两侧设置排水沟，间隔一定距离设置集水坑，以排除槽内积水。沟槽土方工程从拆迁完毕，具备施工条件的施工段开始。一般采用机械挖槽，槽底预留20cm由人工清底，土方开挖时禁止超挖。挖槽土方处置按现场暂存、场外暂存、外弃相结合的原则进行。首先考虑将土方堆置在施工现场两侧空地，多余土方可用于换填。当沟槽较深时，每隔50m应设爬梯供施工人员上下。有关开槽过程中的安全保护措施详见施工安全保护措施板块。8.3.4沟槽断面类型单槽（浅槽）深槽合槽8.4钢管焊接口施工方案8.4.1施工流程挖槽砂垫层铺设下管对口焊接焊缝检查管件安装试压固定口外防腐土方回填管道内防腐冲洗消毒勾头。8.4.2 主要施工方法测量放线（见球墨铸铁管施工方法）；沟槽开挖（见球墨铸铁管施工方法）铺设砂垫层将砂子找平后用平板振动夯夯实，砂垫层的平整度、高程、厚度、宽度、压实度须符合设计要求，验收合格后方可下管。管道安装及焊接a.下管采用1630T汽吊进行，用高强尼龙带缠绕管身，慢慢下入基槽。管下不得垫方木、石子。以防止损坏管身防腐层，管道必须放置在管沟中心。b.吊车由专人指挥，起吊速度均匀，回转平整，下落低速轻放，不得忽快忽慢、突然制动。c.管道焊接参加管道焊接的焊工，必须经过考试合格，并取得劳动局颁发的焊工合格证，并报送监理单位。 钢管定位接口采用龙门架，人工配合。为保证焊接质量，应对焊口内100mm范围内的油漆、污垢、铁锈、毛刺等清扫干净，检查管口不得有夹层、裂纹等缺陷。有风天气焊接时工作坑周围应用瓦楞铁设置防风棚，四级以上风力时停止焊接。 钢管对口前必须首先修口，使钢管端面坡口角度、钝边、圆度等，均符合对口接头尺寸要求d.对口时应使内壁齐平，可采用长400mm的直尺在接口内壁周围顺序找平，错口的允许偏差为0.2倍壁厚且不大于2mm。焊条使用前的12小时对焊条进行烘干处理（烘干温度150度200度），现场使用时，使用保温筒装焊条，保证焊条干燥。管道接口采用手工电弧焊，焊条规格必须符合设计要求，当管径小于800mm时采用三层焊接；当管径大于800mm时采用外三内二共五层焊接，每道焊口由两个焊工同时施焊。点焊时焊条应与焊接时采用的焊条性能相同。钢管的纵向焊缝端部不得进行点焊，点焊的厚度应与第一层焊接厚度相同，底部必须焊透。点焊间距5060mm，点焊焊点5点。焊接第一层前应对点焊点进行检查，如发现裂纹应铲除重焊。焊缝表面的咬边深度0.5mm，连续长度100mm，焊缝两侧咬边总长不得超过该焊缝长度的10%，且不得有裂纹、气孔、弧坑和夹渣等缺陷，并不得有熔渣、飞溅物。 管道接口采用多层焊接，第一层焊接必须均匀焊接，并不得焊穿；在焊接以后各层时，将前一层的熔渣全部清理干净。每层焊缝厚度一般为焊条直径的0.81.2倍。各层引弧点和熄弧点均错开。管道闭口施工时，夏季在夜间管内温度203下进行，冬季在中午温度较高的时候，且管内温度在103下进行。钢管对接纵向焊缝位于中心垂直线上半圆45º左右，相邻管段连接处两管纵向焊接间距不小于管外经30º弧长。管道中心偏差为10，高程偏差为20mm。管道每个接口焊完后，需在来气方向距离焊口100mm处，用钢印打上焊工代号；管道焊缝要有排管图，并标明探伤位置、编号以及焊工代号。每一管段
