河北某高层住宅楼电气工程施工组织设计(电缆敷设).doc

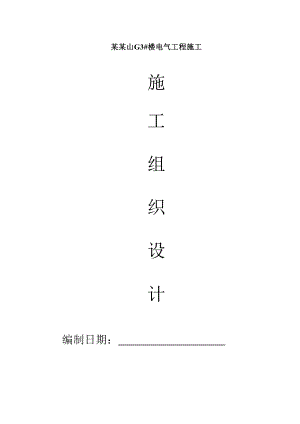

某某山G3#楼电气工程施工施工组织设计编制日期： 目 录第一章 工程概述 4第二章 施工平面布置及临时设施布置 7第三章 项目班子的配备 9第四章 劳动力投入计划及劳动力保证措施、劳动力来源 9第五章 材料采购流程及本项目材料采购计划 9第六章 主要施工机械设备选用表及施工机械投入计划 10第七章 主要施工进度计划和施工进度、施工工期的保证措施 11第八章 关键工序的施工技术、工艺以及质量保证的措施、工程项目实施的重点、难点分析和解决方案 12第九章 各工序的协调措施 34第十章 与总包人及其他分包人在交叉作业过程中的协调配合方案和措施 34第十一章 文明施工措施 35第十二章 施工安全方案及保证措施 36第十三章 工程交验后服务措施 37第十四章 关于成本控制的制度和体系介绍 39第十五章 关于风险消减；风险缓解的经验，制度及系统 44第十六章 关于价值工程的经验介绍 45第十七章 关于节能建筑的经验介绍 46第十八章 关于本工程的合理化建议 50附页（1）拟投入的主要施工机械设备表 52（2）劳动力计划表 53（3）计划开、竣工日期和施工进度网络图 54（4）施工总平面图 55第一章 工程概况 1.1 工程说明本工程为承德市铂悦山G3#楼，位于承德市高新技术开发区，由承德尚诚房地产开发有限公司开发，总建筑面积为9144平方米，其中：地下室为戊类储藏室，地下一层为自行车库，地上一至二层为分户商业，地上三至十七层为单元式住宅，一梯七户，建筑主体高度47.85米，防火设计分类为二类高层建筑。本工程总体工期从 年 月 日至 年 月 日。1.2电气工程1、 供电电源本工程的电源电压为220V/380V，住宅用电引自小区变配电所。2、 配电方式a、由工程内变电所低压侧引来。b、本工程采用放射式与树干式相结合的配电方式，消防负荷采用双电源末端自动切换方式供电。c、本工程内污水泵采用液位传感器就地自动、手动控制。d、消防补风机、排烟风机采用就地控制与自动控制、消防中心集中控制三种控制方式。3、 敷线方式A、地下室部分a、电源线采用ZR-BV-450/750V型铜芯绝缘线穿焊接钢管暗敷设(楼层上为JDG)。由配电间引出一般低压回路采用BV型导线。b、由照明配电箱引至灯具的照明分支线均为ZRBV-2.5mm2铜芯导线穿焊接钢管沿墙，顶板内暗敷设，未标注的管线为3ZRBV-23X2.5- JDG20(SC15),ZRBV-45X2.5-JDG25(SC20)，（单联开关线为2根SC15管）。c、由照明配电箱引至单相插座均NHBV-3x2.5mm2铜芯导线穿SC20焊接钢管沿墙、楼板（吊顶）内暗敷设。当电气管线暗敷埋地距离较长，或弯曲起过2个，可将管径放大一级或在适当位置加装过路盒。d、应急照明采用NH-450/750V导线，喑敷保护层大于30，明敷时穿金属管并作防火处理。B、地上部分a、暗装箱体的备用回路应在土建施工时从箱底至该层楼板底或梁底的墙内预留备用管（一路一根），并在管顶设安装出线盒；明装箱体的暗装出线，采用暗管至箱背设接线盒的方式。b、低压电缆：非消防线路选用低烟无卤阻燃型（A级）电缆。c、照明及插座线路采用ZRBV-750-2.5mm2型（或图中所注）穿管敷设。d、桥架：采用透气型耐火桥架，托盘式。除注明外，未注明的桥架/线槽均为150×75。电缆桥架/线槽水平安装时，支架间距不大1.5m；垂直安装时（具有导线固定装置），支架间距不大于2m。桥架/线槽施工时，应注意与其它专业的配合。e、电缆在桥架上敷设时需排列整齐，间距均匀。电缆在桥架上水平敷设时，在首、末端及接头两端、转弯处，垂直敷设在每个支架处应有固定措施。固定电缆夹具可用经防锈处理的镀锌扁钢等金属材料制作的夹具或用尼龙扎带，但不得采用铁丝直接捆电缆。不同电压、不同用途的电缆沿同一桥架敷设时，应分别设于桥架两侧并在中间用防火隔板分开。电缆出桥架部分穿钢管明敷；竖井内电缆均支架明敷。金属桥架两端与中间至少有二点接地。电缆桥架/线槽穿过防烟分区、防火分区、楼层时应在安装完毕后，用防火材料封堵。f、凡引至灯具、风机、水泵等设备的线路，当需要柔性连接处必须采用普通型可挠金属电线管保护，引至消防设备的分支线路，应采用防火型可挠金属电线管保护。g、保护管：明敷于潮湿场所或埋地敷设的金属管管壁厚度不小于2mm，明敷或暗敷于干燥场所的金属管管壁厚度不小于1.5mm，有防腐要求的金属管其做法采用热镀锌。4、 设备安装a、各层照明配电箱，除图中注明外均为暗装，安装高度为底边距地1.5m。应急照明箱箱体应有明显标志，并做防火处理。b、动力箱、控制箱除图中注明外均为暗装，箱体高度：600mm以下，底边距地1.5m;600mm1200mm高，底边距地1.0m.c、1200mm以上动力箱、控制箱为落地式安装，下设300mm基础。5、 接地a、本工程防雷接地、变压器中性点接地、电气设备的保护接地、弱电系统接地等共用一接地装置，要求接地电阻不大于1，实测不满足要求时，增设人工接地极。b、本工程低压配电接地型式采用TN-S系统。c、本工程采用总等电位联结，要求建筑物内所有电气设备不带电金属外壳，各种金属支架，进出建筑物的各种金属总管，强、弱电井接地干线，建筑物金属构件等应进行总等电位联结。总等电位联结线采用BVR导线或热镀锌扁钢,等电位联结应通过等电位卡子，不允许在金属管道上焊接。有洗浴设备的卫生间、淋浴间采用局部等电位联结，从适当的地方引出两根大于16结构钢筋至局部等电位箱，局部等电位箱暗装，底距地0.3m,并将卫生间内所有金属管道、构件联结。另外：在各电梯机房、消电、弱电机房增设局部等电位箱。d、强、弱电竖井内的接地干线及垂直敷设的金属管道及金属物与 每二层 楼板钢筋做等电位联结，另外垂直敷设的金属管道及金属物的底端及顶端应与防雷装置连接, 配电小间内主配电箱或计量箱外壳与竖井内接地扁钢PE:-50X5采用BVR-25mm2连接e、所有插座均采用安全型。卫生间插座其PE线要与LEB箱等电位联结。第二章 施工平面布置及临时设施布置：2.1 施工平面布置2.1.1施工平面布置原则及依据为保证施工现场布置紧凑合理、现场施工顺利进行，施工平面布置原则确定如下：1、平面布置采用生产、办公、生活分区的原则布置。2、遵守地下施工阶段、主体施工段与装饰装修施工阶段平面布置最小变动的原则。3、合理布置起重塔吊和电梯，规划好施工道路和场地，减少运输费用和场内二次搬运。4、布置符合现场卫生、安全防火和环境保护等要求。在场地空隙地带进行绿化、植花种草，开创文明施工新格局，按照以人本的原则，合理安排职工的生活及文娱活动场所，创建文明工地。2.1.2布置依据1、现场红线、临界线、水源、电源位置，以及现场勘察成果。2、总平面图、基础承台施工图、建筑平面、立面图。3、总进度计划及资源需用量计划。4、总体部署和主要施工方案。5、安全文明施工及环境保护要求等。2.1.3总体布局1、用电布置：临时用电由变压器接出，电缆线沿基坑周边布置，然后由总电缆线接出电箱，设置二级配电箱，供施工的各种用电。2、机械设备设置：按施工平面布置图设置塔吊、施工电梯等。3、临时设施布置：设置职工宿舍生活区、现场办公区等。4、材料堆场设置：现场设置临时仓库等材料堆场。所有的材料堆放场均进行硬化或半硬化处理，地坪利用砼预制板铺设，其上加垫双层油毡，进行防潮通风处理；所有的现场材料必须分类堆放整齐，并挂牌标明材料名称、进场日期、使用部位等，便于追溯。2.2 临时设施布置一、 施工用电1、现场施工临时用电，在土建的配电箱上直接取用。加工场用电，设一专用配电箱。为保证安全用电，各分配电箱设置漏电保护开关。电气线路敷设应符合建筑工程施工现场供用电安全规范的要求。二、 施工临时设施计划根据项目部的总体的要求，我们安排方案为：安装设施工管理办公室，现场库房，宿舍及现场加工区。三、 施工平面管理为了保持良好的施工现场秩序，保证交通道路和水电畅通，实现文明施工，在施工项目部的统一领导下应做到：1、严格按照施工总平图进行现场布置，定期检查，监督实施。2、遵守政府及主管部门制订的有关施工现场管理条例，做到场容整齐、清洁、卫生、安全防火、交通畅通、防止污染。3、施工边角余料应及时清理，统一设置废料堆场，并定期清运出现场。安装按专业分工，实行总平面管理责任制。 4、安装项目部定期结合施工现场文明管理，组织检查协调总平面管理情况。5、项目部确定专人负责，作好材料、设备进场安排，材料设备按进度需要进场，合理安排存放地点，保证施工道路畅通。四、场内外运输的组织 1、场外运输：场外运输拟采取由厂家、商家送货至施工现场，现场材料人员检查验收。零星小批量材料设备进场运输，由项目部负责运送。 2、场内水平运输：施工现场的材料、设备二次转运，拟采用： (1)大型设备较长距离二次转运，采用吊车配合汽车转运，短距离转运采用卷扬机、拖木滚筒拖运。(2)小型材料配件采用人力小车转运。第三章、项目班子的配备：为了保证工程的施工质量、进度，满足甲方要求，我公司根据工程的特点，抽调经验丰富的施工管理人员组成“承德市热河建设集团有限公司铂悦山G3#楼项目部”，项目组成人员如下：项目经理 杨广忠技术负责人 程占国施工员 于文杰 质量员 石成艳 资料员 马云利安全员 陈亚楠材料员 孙井贤第四章、劳动力投入计划及劳动力保证措施、劳动力来源：4.1劳动力投入计划根据施工条件及施工进度计划安排安装工程，在繁忙时计划投入电工20；焊工3人。4.2劳动力保证措施劳动力投入的多少是工期保证的重要条件,为保证工期,我们将积极为该工程准备后备力量,按工程进度要求,可随时投入该工程施工。4.3劳动力来源 为了保证工程的质量、进度，及甲方要求，我单位施工人员均为我单位从事专项行业的自有聘用人员，为我公司完成业主的整体工期强有力的保证。第五章、材料采购流程及本项目材料采购计划：1、由项目施工技术人员提出材料设备需用计划。经项目材料责任人汇总，编制物资采购计划。属甲方供应的设备材料，由现场指定专人办理移交或领用手续。 2、施工现场设材料库房，用以存放小型金属材料、管件、电气配件、五金材料、小型精密设备及电气设备。同时设置设备及管道、型钢、管件堆场，设备及管材堆场并作好标识及四周围栏。 3、设备、材料入库，必须具有合格证、质量证书，由现场材料人员对其质量、数量进行验收合格后入库，妥善保管。现场统一建立材料、设备台帐，根据施工预算实行限额发料。 4、主要材料与设备需提前一个月订货，并按施工计划分批送到现场。5、工程需用的加工件，由施工工长提出加工件需用计划，报安装负责人审批后采购。第六章、主要施工机械设备选用表及施工机械投入计划：6.1主要机械设备选用表见附页6.2施工机械投入计划安 装 工 程 施 工 机 具 、仪 表 投 入 计 划序号设 备 名 称规格型号单位数 量1.交流焊机ZX7-400台22.交流焊机ZX7-315台23.砂轮切割机SAG-A台54.砂轮机GBB8台55.电台钻Z4113台36.角向磨光机GWS6-100台97.电锤钻GBH 2-18 E 台6第七章、施工进度计划和施工进度、施工工期的保证措施：7.1施工进度计划7.1.1 施工准备根据工程的进展情况组织劳动力进场。项目经理部组织好施工人员熟悉施工图纸和国家有关施工规范，准备好有关国家标准图集，认真做好图纸会审工作。电气施工员应分别编制好施工方案，并在施工前对参加施工的工人班组进行详细的施工技术交底，对于一些关健的施工工艺，施工员应先组织好操作示范的观摩，然后再按工艺要求严格施工。落实好工地的临时设施，如工地办公室、材料仓库和工具房等临时用房必须在开工前准备完备。材料机具员根据施工员提供的材料机具计划和施工进度计划及时做好材料机具的采购供应工作。7.1.2施工进度计划的组织原则1、坚持集中力量保证工程施工的原则,集中公司优势力量,在技术人员和后勤、机具、资金上确保工程的顺利进行。2、坚持与其它施工单位密切配合的原则,互创工作面,组织好流水交叉作业与多条平行施工作业，见缝插针安排安装作业。3、以施工进度网络图为指导,确保网络图中关键线路的工期。在施工中，随实际情况，不断调整和优化网络图的各节点的施工时间，以确保工程总工期。7. 2施工工期保证措施 1、加强施工计划,组织与施工配合 在施工组织上,有计划的组织平行作业和流水作业,积极配合土建施工组织好预留预埋工作，视土建条件，争取安装作业提前投入。在各施工单位共同施工期间，组织好穿插作业，要从确保工程总体计划及与相关施工互创施工条件上考虑，组织必要的抢工加班作业及夜间作业。以安全第一的方针作指导，认真组织施工安全工作，杜绝伤亡事故发生。2、提高机械化作业水平,努力提高工效。材料设备运输及设备安装尽量采用吊车、汽车。因设计修改或其它原因发生的变更，需要在墙体楼面开孔的，采用钻孔机。提高工效，同时做到保护土建成品。3、保证物资供应,组织好预制加工作业物资供应上，首先保证预留预埋施工及预制加工所用材料供应，有计划地组织好设备、材料进场。4、增大劳动力投入劳动力投入的多少是工期保证的重要条件,为保证工期,我们将积极为该工程准备后备力量,按工程进度要求,可随时投入该工程施工。5、搞好计划调整。按工程建设单位要求，积极参加现场施工协调会，随施工条件变化项目经理及时对安装进度计划进行调整，对安装进度计划进行充实和完善，确保合同规定的总工期，创一流施工速度。 第八章、关键工序的施工技术、工艺以及质量保证的措施、工程项目实施的重点、难点分析和解决方案：8.1 电气工程一、 预留预埋（1） 电气配管预埋于楼板或墙体内的各电气箱盒，应保证箱盒口与楼板底面或墙饰面相平，埋设高度和平面位置应整齐，并符合设计及规范要求。本工程电气配管大部分为PVC刚性塑料管和薄壁钢管。管子应专用配件相互连接及与接线盒连接。塑料管配管时，禁止用钢质接线盒，钢管配管时，严禁用塑料盒。本工程的电气配管绝大部分采用暗配管，管子配好后应将钢管口用铁皮封焊堵口，塑料管用胶带封口，盒内也应填充锯木灰或废水泥纸，以免混凝土等落入管内。配管后应复查，以免预埋管遗漏，管子过伸缩缝或沉降缝时，应按标准图集上的要求处理。 （2) 埋设电管，不得歪斜进入箱盒。进入落地配电柜的电管应排列整齐，管口应出地面50mm，管与箱的连接应采用丝扣连接。管口应打磨光滑。管内的毛刺用圆锉打磨光滑，暗埋电管煨弯时，其弯曲半径应符合规范要求，弯曲处应无裂纹或折皱。有裂纹或弯扁度10管径的不得使用。 （3） 现浇混凝土楼板配管： 先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢然后敷管。有两个以上盒子时，要拉直线。如为吸顶灯或日光灯，应预下木砖。管进盒、箱长度要适宜，管路每隔1m左右用铅丝绑扎牢。如有吊扇、花灯或超过3kg的灯具应焊好吊杆。 （4）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。 暗配的电线管路宜沿最近的路线敷设并应减少弯曲：埋入墙或混凝土内的管子，离表面的净距不应小于15mm。 进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。 埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管（5）电气防雷接地工程的预埋：应严格按照设计图纸进行，接地扁钢的搭接长度不小于两倍扁铁宽度，并三面满焊。采用柱内钢筋引上，引上筋选两根立筋作引上线，搭接钢筋直径12mm。其搭接长度为6倍钢筋直径，必须双面焊接。按图利用柱内主筋做引下线通长焊接，从地下到屋面不得有断点和错位。柱内引下线上部与屋面避雷带，其底部与接地装置应可靠焊接，屋面金属物体均应就近与避雷网可靠连接。（6）屋顶避雷网应连接成电气通路，并与柱内引下线可靠连接,按图要求做好室内等电位连接。接地电阻在接地检测点施工完毕后测试一次，应满足不大于1欧姆要求。二、电缆安装1、施工准备（1） 设备及材料要求：a. 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。b. 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。c. 电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。(2) 作业条件：a. 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。b. 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。c. 电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。d. 变配电室内全部电气设备及用电设备配电箱柜安装完毕。e. 电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。2 操作工艺(1) 工艺流程： 直埋电缆敷设铺砂盖砖回填土埋标桩准备工作 水平敷设 电缆沿支架、桥架敷设 挂标志牌 垂直敷设 埋标桩管口防水处理剥麻刷油挂标志牌(2) 准备工作：a. 施工前应对电线进行详细检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。b. 电缆敷设前进行绝缘摇测或耐压试验。1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10M。310kV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5kV摇表测量绝缘电阻是否合格。c. 电缆的搬运及支架架设： 电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。 电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。(3) 电缆沿支架、桥架敷设：水平敷设a. 敷设方法可用人力或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）（见下图）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。 人力牵引示意图 机械牵引（托撬）示意图b. 电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。c. 不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。d. 同等级电压的电缆沿支架敷设时，水平净距不得小于35.mm垂直敷设：a. 垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。b. 自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。c. 沿支架敷设时，支架距离不得大于1.5米，沿桥梁或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。d. 电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。(4) 挂标志牌：a. 标志牌规格应一致，并有防腐性能，挂装应牢固。b. 标志牌上应注明电缆编号、规格、型号及电压等级。c. 直埋电缆进出建筑物、电缆井及两端应挂标志牌。d. 沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。3 质量标准(1) 保证项目：a. 电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。检验方法：检查试验记录。b. 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。检验方法：观察检查和检查隐蔽工程记录。(2) 基本项目：a. 坐标和标高正确，排列整齐，标志柱和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。b. 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电力电缆应放在1kV以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。c. 电缆转弯和分支处不紊乱，走向整齐清楚、电缆标志桩、标志牌清晰齐全，直埋电缆的隐蔽工程记录及坐标图齐全、准确。检验方法：观察检查和检查隐蔽工程记录及坐标图。d.电缆最小弯曲半径和检验方法应符合下表的规定。电缆最小弯曲半径及检验方法项次项 目弯曲半径检验方法1电缆最小允许弯曲半径油浸纸绝缘电力电缆单 芯多 芯20d15d尺量检查橡皮绝缘电力电缆橡皮或聚氯乙烯护套10d尺量检查裸铅护套15d铅护套钢带铠装20d塑料绝缘电力电缆10d控制电缆10d注：d为电缆外径。4 成品保护(1) 直埋电缆施工不宜过早，一般在其它室外工程基本完工后进行，防止其它地下工程施工时损伤电缆。如已提前将电缆敷设完，其它地下工程施工时，应加强巡视。(2) 直埋电缆敷设完后，应立即铺砂、盖板或砖及回填夯实，防止其它重物损伤电缆。并及时划出竣工图，标明电缆的实际走向方位坐标及敷设深度。(3)室内沿桥架或托盘敷设电缆、宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。(4)电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。三 薄壁钢管敷设安装1施工准备（1） 材料要求：a. 使用的管材、器材应符合国家现行技术标准的规定、并应有产品质量证明文件。b. 管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、爪型螺纹管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。c. 管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应镀锌。(2) 作业条件：a. 各层水平线，墙厚度线和设备基础线弹好，配合土建施工。b. 预制混凝土楼板上配管，在楼板吊装就位并调整好后、地面做好以前，弹好水平线。c. 现浇混凝土楼板配管，在底层钢筋绑扎完后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。d. 随墙（砌体）配合土建施工立管。2 操作工艺(1) 工艺流程：a. 暗管敷设工艺流程：弯管、箱、盒预制测位剔槽孔螺纹管接头箱、盒紧固箱、盒定向安装管路敷设压接接地管路固定b. 明管敷设工艺流程弯管、箱、盒预制测位螺纹管接头与箱、盒紧固箱、盒支架固定管路敷设压接接地管路固定(2) 暗管敷设：a. 箱、盒测位；根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。成排、成列的箱、盒位置，应挂通线或十字线。b. 暗配的电线管路直沿最近的路线敷设，并应减少弯曲；埋入墙体或混凝土内的导管，与墙体或混凝土表面的净距不应小于15mm。暗埋墙体的导管,在土建砌墙前,先配好管,并配合砌墙体将导管埋入墙体,在接线盒处预留孔洞，减少在墙体的剔槽。c. 剔槽孔：砖墙或砌体墙需剔槽时，应在槽两边弹线，用快錾子剔。槽宽及槽深均以比管外径大5mm为宜。预制圆孔时，楼板上灯位打孔位置，用手锤由板下往上打；预制实心板上灯位打孔，可先在板上面用电锤打孔，在板下面用手锤、铣子扩孔，孔大小比灯盒稍大为宜。d. 管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑、无毛刺，管内铁屑除净。e. 稳注箱、盒：根据施工管路的要求，加工箱、盒时注意引出管的定向。砖墙、砌体墙及预制楼板的箱、盒，用强度不小于M10的水泥砂浆稳住，灰浆 应饱满、平整、牢固、坐标正确。预制楼板上的灯头盒应安装好卡铁和轿杆，在楼板下面装设托板后再稳注；现制混凝土墙及楼板上的箱、盒，应先安装好卡铁或轿杆，将卡铁或轿杆点焊在钢筋上；如为木模板时可用钉子、细铅丝将箱、盒绑扎固定在模板上。f. 进入落地式配电箱、屏的电线管路，排列应整齐，管口应高出配电箱基础面不少于50mm。g. 管路连接：采用直管接头连接，其长度应为管外径的2.03.0倍，管的接口应在直管接头内中心即1/2处。根据配管线路的要求采用90°直角弯管接头时，管的接口应插入直角弯管的承插口处，并应到位，再使用压接器压接，其扣压点应不少于两点。压接后，在联接口处涂抹铅油，使其整个线路形成完整的统一接地体。h. 管路两个接线点之间的距离在下列长度范围内，应加装接线盒。接线盒的位置应便于穿线和检修： 管路无弯时，不超过30m； 管路有一个转弯时，不超过20m； 管路有两个转弯时，不超过15m； 管路有三个转弯时，不超过8m；i. 管入箱、盒应采用爪型螺纹管接头。使用专用搬子锁紧，爪型根母护口要良好，使金属箱、盒达到导电接地的要求。箱、盒开孔应整齐，应与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。j. 管路固定： 钢筋混凝土墙及楼板内的管路，每隔1000mm左右用铅丝绑扎在钢筋上。 砖墙或砌体墙剔槽敷设的管路，每隔1000mm左右用铅丝、铁钉固定。3 质量标准(1) 保证项目：薄壁钢管严禁熔焊连接。检验方法：明设的观察检查，暗设的检查隐蔽工程记录。(2) 基本项目：a. 连接紧密，管与器件连接到位。明配管及其支架、吊架应平直牢固，排列整齐；管子弯曲处无明显折皱，油漆防腐完整。暗配管保护层大于15mm。b. 管路的保护层符合以下规定：穿过变形缝处有补偿装置，补偿装置应平整，活动自如，管口光滑，螺纹管接头与管子连接可靠；穿过建筑物和设备基础处加保护套管。加保护套管处在隐蔽工程记录中标示正确。检验方法：观察检查和检查隐蔽工程记录。c. 金属电线保护管、箱、盒，在整个线路中采用压接方式形成完整接地，线路走向合理，涂刷部分不污染设备和建筑物。检查方法：观察检查。4 成品保护(1) 剔槽不得过大、过深和过宽。砖墙不宜横槽。预制梁、柱和预应力楼板不得随意剔槽打洞。混凝土楼板、墙等均不得私自断筋。(2) 现浇混凝土楼板上配管时，注意不得踩坏钢筋；土建浇注混凝土时，电工应留人看守，以免振捣时损坏配管及精、盒移位。遇有管路损坏时，应及时修复。(3) 明配管路及电气器具安装时，应保持顶棚、墙面及地面的清洁完整。搬运材料和使用高凳机具时，不得碰坏门窗、墙面等。电气照明器具安装完后，不得再喷浆。必须喷浆时，应将电气设备及器具保护好后再喷浆。(4) 吊顶内稳盒配管时，不要踩坏龙骨，严禁踩电线管行走；刷防腐漆不应污染墙面、吊顶和护墙板等。(5) 其它专业在施工中，注意不得碰坏电气配管，严禁私自改 动电线管及电气设备。四、灯具安装1 普通灯具安装：a 塑料（木）台的安装。将接灯线从塑料（木）台的出线孔中穿出，将塑料（木）台紧贴住建筑物表面，塑料（木）台的安装孔对准灯头盒螺孔，用机螺丝将塑料（木）台固定牢固。 b 把从塑料（木）台甩出的导线留出适当维修长度，削出线芯，然后推入灯头盒内，线芯应高出塑料（木）台的台面。用软线在接灯线芯上缠绕57圈后，将灯线芯折回压紧。用粘塑料带和黑胶布分层包扎紧密。将包扎好的接头调顺，扣于法兰盘内，法兰盘（吊盒、平灯口）应与塑料（木）台的中心找正，用长度小于20mm的木螺丝固定。2 日光灯安装：a 吸项日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建筑物表面，日光灯的灯箱应完全遮盖住灯头盒，对着灯头盒的位置打好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找好灯头盒螺孔的位置，在灯箱的底板上用电钻打好孔，用机螺丝拧牢固，在灯箱的另一端应使用胀管螺栓加以固定。如果日光灯是安装在吊顶上的，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上。把灯具的反光板固定在灯箱上，并将灯箱调整顺直，最后把日光灯管装好。 b 吊链日光灯安装：根据灯具的安装高度，将全部吊链编好，把吊链挂在灯箱挂钩上，非全在建筑物顶棚上安装好塑料（木）台，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护导线，压入灯箱内的端子板（瓷接头）内。将灯具导线和灯头盒中甩出的电源线连接，并用粘塑料带和黑胶布分层包扎紧密。理顺接头扣于法兰盘内，法兰盘（吊盒）的中心应与塑料（木）台的中心对正，用木螺丝将其拧牢固。将灯具的反光板用机螺丝3 质量标准 （1） 保证项目： a. 灯具的规格、型号及使用场所必须符合设计要求和施工规范的规定。 b. 低于2.4m以下的灯具的金属外壳部分应做好接地或接零保护。 检验方法：观察检查和检查安装记录。 (2) 基本项目： a. 灯具的安装： 灯具安装牢固端正，位置正确，灯具安装在木台的中心。器具清洁干净，吊杆垂直，吊链日光灯的双链平行、平灯口，马路弯灯、防爆弯管灯固定可靠，排列整齐。 检验方法：观察检查 b. 导线与灯具、吊扇的连接： 导线进入灯具、吊扇处的绝缘保护良好，留有适当余量。连接牢固紧密，不伤线芯。压板连接时压紧无松动，螺栓连接时，在同一端子上导线不超过两根，吊扇的防松垫圈等配件齐全。吊链灯的引下线整齐美观。 检验方法：观察、通电检查。 (3) 允许偏差项目： 器具成排安装的中心线允许偏差5mm。 检验方法：拉线、尺量检查。五 、开关、插座安装1 一般安装规定（1）开关安装规定：（a）拉线开关距地面的高度一般为23m；距门口为150200mm；且拉线的出口应向下。（b）扳把开关距地面的高度为1.3m，距门口为150200mm；开关不得置于单扇门后。 （c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度 应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密 闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关，（i）明线敷设的开关应安装在不少于15mm厚的木台上。 （2） 插座安装规定：（a）暗装距地面不应低于30cm；（b）儿童活动场所应采用安全插座。采用普通插座时，其安装高度不应低于1.5m；（c）同一室内安装的插座高低差不应大于5mm；成排安装的插座高低差不应大于2mm；（d）暗装的插座应有专用盒，盖板应端正严密并与墙面平；（e）落地插座应有保护盖板；（f）在特别潮湿和有易燃、易爆气体及粉尘的场所不应装设插座。 2 开关、插座安装： 按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。 3 质量标准 （1） 保证项目： 插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。 插座使用的漏电开关动作应灵敏可靠。 检验方法：观察检查和检查安装记录。 （2） 基本项目： a. 开关、插座的安装位置正确。盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面。 b. 开关切断相线。导线进入器具处绝缘良好，不伤线芯。插座的接地线单独敷设。 检验方法：观察和通电检查。4 成品保护 (1) 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。 (2) 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。 (3) 其它工种在施工时，不要碰坏和碰歪开关、插座。六、 配电箱（盘）安装1.质量标准 (1) 保证项目： 低压配电器具的接地保护措施和其它安全要求必须符合施工验收规范规定。 检验方法：观察检查和检查安装记录。 (2) 基本项目：
