河南某城市广场临建施工方案(附构造详图、平面布置图).doc

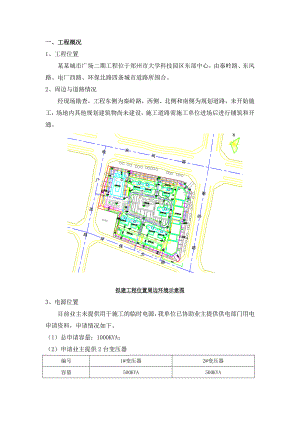

一、工程概况1、工程位置某某城市广场二期工程位于郑州市大学科技园区东部中心，由秦岭路、东风路、电厂西路、环保北路四条城市道路所围合。2、周边与道路情况经现场勘查，工程东侧为秦岭路，西侧、北侧和南侧为规划道路，未开始施工，场地内其他规划建筑物尚未建设，施工道路需施工单位进场后进行铺筑和开通。拟建工程位置周边环境示意图3、电源位置目前业主未提供用于施工的临时电源，我单位已协助业主提供供电部门用电申请资料，申请情况如下。（1）总申请容量：1000KVA；（2）申请业主提供2台变压器编号1#变压器2#变压器容量500KVA500KVA位置工程西侧工程西侧4、水源位置目前业主未提供用于施工的临时水源，我单位已协助业主提供自来水公司用水申请资料，申请情况如下。（1）申请位置：。（2）申请主管径：200mm。5、雨（污）水排放位置（1）办公生活区东侧、现有道路边有生活污水排放管道，污水通过暗埋管最终汇入东侧路边原有污水管网。（2）本工程厕所污水通过暗埋管排入厕所北侧化粪池，然后通过暗埋管最终汇入东侧路边原有污水管网。二、施工临时设施1、临建办公生活区现场共设六间现场办公用房，其它办公用房和工人生活区依旧为一期用房。2、出入口布置根据现场实际情况，设置2个对外出入口，具体情况如下表及施工平面布置图。编号出入口1出入口2位置场区东北侧拟建工程出入口，朝向秦岭路场区东南侧拟建工程出入口，朝向秦岭路用途现场主要材料机具进出口现场工人及辅助物料主要出入口规格CI标准8m入口CI标准8m入口设施磅秤、门卫、门禁、洗车池门卫、门禁、洗车池、“九牌两图”3、道路布置（1）大门和门卫现场设置两个大门，做法见标准化门式大楼，门卫做法见下图。门卫做法（2）场内主干道根据现场实际情况，场内主干道路依据设计总平面图中现场主干道位置布置为：基础阶段为“U字形道路”；根据实际情况，基础完成后，主体和装饰阶段现场道路通过地下室顶板，为“类似正字形道路”。临时主干道路宽度为6m，采用250mm厚可再利用混凝土路面，做法详见下图。（3）下基坑道路根据实际情况，下基坑坡道同样采用250mm厚可再利用混凝土路面，6m宽车行坡道，2m宽人行道，做法见下图。下基坑道路做法示意图4、场区地面硬化施工现场场地硬化标准：施工生产、生活场地内进行硬化处理（位置见总平面布置图），做法为20mm厚C20砼。硬化场地及路面应控制好标高，确保表面平顺，做到场内排水畅通，无积水现象，并在整个施工过程中加以维护。5、围墙考虑到工程周边情况，东侧外墙做法按照工作联系单ZZHQ-GZLXD-TJ001,其他周围围墙采用公司标准图集“金属式围墙组合”，围墙地表以上高度1800mm。墙身详图6、现场厕所做法见标准化厕所，地面铺贴600×600mm防滑地砖，污水通过暗埋管排入厕所北侧化粪池，然后通过暗埋管最终汇入东侧路边原有污水管网。7、临边防护沿基坑周围设置临边防护，防护栏杆刷红白相间警示色，间距300-400mm，采用砖砌挡水墙，挡水墙与膨胀螺栓连接处浇筑10cm厚的C20混凝土，抹15厚1：3水泥砂浆找平，并粉刷中建蓝，具体做法见下图。8、下基坑钢爬梯基坑上下人员通道设置工具化钢爬梯，底部浇筑混凝土底座，具体做法见下图。9、安全通道安全通道安装必须牢固可靠，具体做法见下图。10、钢筋、木工加工棚防护钢筋、木工加工棚防护顶部采用双层防护，满铺脚手板，斜面铺设彩钢瓦防雨材料，防护底座采用膨胀螺栓进行锚固，具体做法见下图。11、吸烟、饮水室因我工地施工场地禁止吸烟，所以设置吸烟、饮水室，室内设置专用饮水热水器（加盖加锁）和一次性饮水器皿，具体做法见下图。12、标养室标准养护室内需配备空调、加湿器、温度湿度控制仪、天平、台秤、砼震动台、试模、坍落度筒、砂浆调度仪、钢直（卷）尺、环刀、烤箱等。温度湿度控制仪对操作室内的温湿度进行联动调控。标养室采用岩棉夹芯彩钢板，墙厚50mm，顶板厚100mm，地面100厚C15细石砼。标养室内所有的插座应加防水盒，灯具采用防潮灯。具体做法见下图。13、洗车池洗车池做法见下图。14、化粪池化粪池净深2.4m，池底为100mm厚C20混凝土垫层，盖板厚度为200mm厚C20混凝土，内配12200双层双向钢筋网，通过暗埋管最终汇入东侧路边原有污水管网，具体做法见下图。15、排水沟具体做法见下图。16、钢筋、钢管材料堆场堆场底部浇筑200mm厚C20混凝土垫层，工字钢立柱埋入基础混凝土200mm，并与相邻立柱用20钢筋焊接定位固定，具体做法见下图。三、现场生产设施生产设施布置主要包括各类大型机械设备、加工场（钢筋加工场、木工加工场、安装加工场等）、构件堆场、工具堆场、材料堆场、砂浆搅拌等。1、大型机械设备：塔吊：本工程体量大，综合考虑覆盖面、安全、技术、工期、经济等方面的因素，计划投入4台QTZ6013型塔吊，2台QTZ5613型塔吊，塔吊基础在桩间土方开挖时施工塔吊基础，保证在基础模板塔吊施工时即能投入使用。施工电梯：本工程根据施工需要，混凝土结构施工至地上10层时开始安装施工电梯。考虑到各区段的工程量，主体阶段共计布置6台施工电梯，4台物料提升机，用于砌块、砂浆及装饰等材料的垂直运输，具体位置见主体阶段及装饰阶段施工平面布置图。砼车载泵：布置在施工道路旁和需要浇筑混凝土的施工区，现场放置,6台车载泵。混凝土浇筑时，把输送泵用拖车拖至需要浇筑混凝土的区域，每次使用输送泵数量根据混凝土方量具体确认。混凝土输送泵处地面进行场地硬化。2、现场砂浆搅拌机主体阶段设6台砂浆搅拌机。3、木工加工及堆放场地基础和主体结构施工阶段，模板加工、堆放场分别设在单体建筑附近，共6处，每处均在塔吊的覆盖范围之内。木加工棚采用封闭式，以减小噪声。棚内设1套木加工设备。具体规格见公司标准化图集。4、钢筋加工场区主要设在单体建筑附近，分钢筋加工区和钢筋成品堆放区共6处，钢筋成品堆放区均在台塔吊覆盖范围内。加工区组成部分有：钢筋堆放、钢筋加工棚及半成品堆场，各类钢材按不同规格堆放整齐，设置标识牌和检验状态。内设切断机，弯曲机，调直机，钢筋对焊机及加工操作平台等。具体规格见公司标准化图集。5、砌体材料堆场砌体主要在主体阶段，分批进场，按规范码放在单体建筑附近，考虑运输方便，每隔一段距离均匀放置在施工电梯附近。6、安装加工场区安装工程在项目前期主要是配合预留预埋，在单体建筑附近设加工区，半成品均匀分部在建筑物的周围方便与土建的配合；后期机电安装阶段设备和机械存放场地设在单体建筑附近，管道考虑在室内加工。生产设施用房搭设一览表序号设施名称搭设总面积（m2）搭设规格备注1钢筋加工棚36012m×5m6处2木工加工棚36012m×5m6处3砂浆搅拌棚36012m×5m6处4安装加工场地36012m×5m4处5封闭垃圾池1805m×6m6处6钢筋下脚料堆放1805m×6m6处四、分阶段平面布置图施工平面管理
