河南某小区高层住宅楼外墙抹灰施工方案(附节点详图).doc

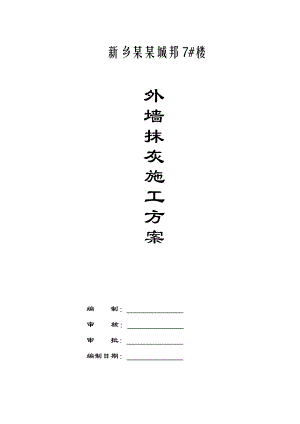

新乡某某城邦7#楼外墙抹灰施工方案编 制： 审 核： 审 批： 编制日期： 外墙抹灰工程施工方案一、工程概况工程名称：某某城邦7#楼工程建设单位：某某置业有限公司监理单位：某某工程管理有限公司施工单位：某某承包公司某某城邦7#楼工程位于新乡市新一街和向阳路交汇处西北角，由某某置业有限公司投资建设，河南省建筑设计研究院有限公司设计。本工程为高档住宅，地下2层，地上32/34层，层高分别为：地下一层3m ；地下二层3.3m，地上部分的层高均为2.9m，建筑总高度98.6m。建筑总面积57944.71m2。二、编制依据1、本工程设计图纸及图纸会审记录2、建筑工程施工质量统一验收标准GB50300-20013、建筑装饰装修工程质量验收标准GB50210-20014、建筑施工手册第四版5、建业集团工程防渗漏体系（GC2010ZD01ZY07）6、建业集团工程防开裂体系（GC2010ZD01ZY06）7、建业集团工程质量样板引路作业指引（GC-ZD01-XZ23）三、施工部署1、项目管理机构项目管理机构图见施工组织设计，项目部在本工程每栋楼设施工工长一名、质检员一名负责施工生产及质量检查工作。2、施工流水段划分：本工程项目按单体楼组织施工，每栋楼划分六个施工段，每五层一个施工段，自上而下进行施工。3、施工工期：根据施工总进度计划要求，本工程外墙水泥砂浆找平工程自开工之日开始30天内完成全部找平层施工。4、劳动力组织，每单元采用独立施工队，每一施工队15-20人，根据施工进度可适当调整。5、材料供应：由项目部商务部门核算出外墙找平层各种材料用量，材料部门根据材料用量和施工进度分批购买，满足施工需要。四、 外墙抹灰施工工艺1、基本规定（1）设计1）抹灰工程应有施工图、设计说明及其他设计文件。2）相关各单位专业之间应进行交接验收并形成记录。（2）材料1）所有材料进场时应对品种、规格、外观和数量进行验收。材料包装应完好，应有产品合格证书。2）进场后需要进行复验的材料应符合国家规范规定。3）现场配制的砂浆、胶粘剂等，应按设计要求或产品说明书配制c4）不同品种、不同强度等级的水泥不得混合使用。（3）施工1）在施工中严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能，严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施。2）各工序应按施工技术标推进行质量控制，每道工序完成后，应进行“工序交接”检验。3）相关各专业工种之间，应进行交接检验，并形成记录，未经监理工程师或建设单位技术负责人检查认可，不得进行下道工序施工、4）施工过程质量管理应有相应的施工技术标准和质量管理体系，加强过程质量控制管理。5）施工完成验收前应将施工现场清理干净。6）施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废弃物、噪声、振动等对周围环境造成的污染和危害。（4）质量要求表面光滑、洁净、接槎平整，分格线应清晰。2、施工准备2.1 技术准备（1）抹灰工程的施工图、设计说明及其他设计文件完成。（2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告完成。（3）施工组织设计（方案）已完成，经审核批准并已完成交底工作。（4）施工技术交底（作业指导书）已完成。2.2 材料要求（1）水泥宜采用普通水泥或硅酸盐水泥。水泥强度等级宜采用32.5级以上颜色一致、同一批号、同一品种、同一强度等级、同一生产厂家的产品。水泥进厂需对产品名称、代号、净含量、强度等级、生产许可证编号、生产地址、出厂编号、执行标准、日期等进行外观检查，同时验收合格证。（2）砂宜采用平均粒径0.350.5mm的中砂，在使用前应根据使用要求过筛，筛好后保持洁净。（3）掺加材料 当使用胶粘剂或外加剂时，必须符合设计及国家规范要求。2.3 主要机具（1）砂浆搅拌机：可根据现场使用情况选择强制式或小型鼓筒混凝土搅拌机等。（2）手推车：室内抹灰时采用窄式卧斗或翻斗式，室外可根据使用情况选择窄式或普通式斗车。手推车宜采用胶胎轮或充气胶胎轮，不宜采用硬质胎轮。（3）施工工具：铁锹、筛子、水桶（大小）、灰槽、灰勺、刮杠（大2.5m，中1.5m）、靠尺板、线坠、钢卷尺（标、验*）、方尺（标、验*）托灰板、铁袜子、木抹了、塑料抹子、八字靠尺、方口尺（标、验*）、阴阳角抹子、长舌铁抹子、金属水平尺（标、验*）、捋角器、软水管、长毛刷、鸡腿刷、钢丝刷、笤帚、喷壶、小线、钻子（尖、扁）、粉线袋、铁锤、钳子、钉子、托线板等。*标：指检验合格后进行的标识。验：指量具在使用前应进行检验合格。2.4 作业条件（1）主体结构必须经过相关单位（建设单位、施工单位、质量监理、设计单位）检验合格并已验收。（2）抹灰前应检查需埋设的接线盒、电箱、管线、管道套管是否固定牢团：连接处缝隙应用1：3水泥砂浆分层嵌塞密实，若缝隙较大时，应在砂浆中掺少量麻刀嵌塞，将其填塞密实。（3）将混凝土过梁、梁垫、圈梁、混凝土柱、梁等表面凸出部分剔平，将蜂窝、麻面、露筋、疏松部分剔到实处，用胶粘性素水泥浆或界面剂涂刷表面。然后用1：3的水泥砂浆分层抹平。脚手架和废弃的孔洞应堵严，窗台砖补齐，墙与楼板、梁底等交接处应用斜砖砌严补齐。（4）配电箱、消火栓等背后裸露部分应加钉铅丝网固定好，可涂刷一层界面剂，铅丝网与最小边搭接尺寸不应小于10cm。（5）对抹灰基层表面的油渍、灰尘、污垢等清除干净。（6）抹灰前屋面防水最好是提前完成，如没完成防水及上一层地面需进行抹灰时，必须有防水措施。（7）抹灰前应熟悉图纸、设计说明及其他文件，做好样板间，经检验达到要求标准后方可正式施工。（8）外墙抹灰施工要提前按安全操作规范搭好外架子。架子离墙20cm25cm以利于操作。为保证减少抹灰接搓，使抹灰面平整，外架宜铺设三步板，以满足施工要求。为保证抹灰不出现接缝和色差，严禁使用单排架子，同时不得在墙面上预留临时孔洞等。（9）抹灰开始前应对建筑整体进行表面垂直、平整度检查，在建筑物的大角两面、阳台、窗台等两侧吊垂直弹出抹灰层控制线，以做为抹灰的依据。（10）外墙脚手眼及对拉螺栓孔已按处理方案进行施工完毕，并经监理验收合格。3、材料和质量要点3.1 材料关键要求（1）水泥：使用前或出厂日期超过三个月必须复验，合格后方可使用。不同品种、不同强度等级的水泥不得混合使用。（2）砂：颗粒坚硬，不含有机有害物质，含泥量不大于3% 。（3）胶粘剂：应符合环保要求。（4）进入现场的材料应按相关标准规定要求进行检验。3.2 技术关键要求（1）冬期施工温度最低不低于5。（2）抹灰前基层处理，必须经验收合格，并填写隐蔽工程验收记录。（3）不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加网时，加强网与各基体的搭接宽度不应小于l50mm。（4）当施工砂浆采用外加剂时，应符合设计或相关标准规范的要求。3.3 质量关键（1）注意防止出现空鼓、开裂、脱落。1）基体表面要认真清理干净，浇水湿润。2）基体表面光滑的要进行毛化处理。3）准确控制各抹灰层的厚度，防止一次抹灰过厚。4）大面积抹灰应分格、防止砂浆收缩，造成开裂。5）加强养护。（2）注意防止阳台、雨罩、窗台等抹灰面水平和垂直方向出现不一致。1）抹灰前拉通线，吊垂直线检查调整，确定抹灰层厚度。2）抹灰时在阳台、雨罩、窗口、柱垛等处水平和垂直方向拉通线找平、找正套方。（3）注意防止抹灰面不平整，阴阳角不方正、不垂直。1）抹灰前应认真对整个抹灰部位进行测量，确定抹灰总厚度，对坑凹不平的应分层补平。 2）抹阴阳角时要充筋，并使用专用工具操作以控制其方正。4、施工工艺4.1 工艺流程墙面基层清理、浇水湿润堵门窗缝及脚手眼、孔洞挂网、喷浆吊垂直、套方、找规矩、抹灰饼、充筋抹底层灰、中层灰弹线分格、嵌分格条抹面层灰、起分格条抹滴水线养护4.2 操作工艺（1）墙面基层清理、浇水湿润1）砖墙基层处理：将墙面上残存的砂浆、舌头灰剔除干净，污垢、灰尘等清理干净、用清水冲洗墙面，将砖缝中的浮砂、尘土冲掉，并将墙面均匀湿润。2）混凝土墙基层处理：因混凝土墙面在结构施工时表面比较光滑，故应将其表面进行处理，其方法：采用脱污剂将墙面的油污脱除干净，晾干后采用机械喷涂或苕帚涂刷一层薄的胶粘性水泥浆或涂刷一层混凝土界面剂，使其凝固在光滑的基层上，以增加抹灰层与基层的附着力，不出现空鼓开裂。再一种方法可采用将其表面用尖钻子均匀剔成麻面，使其表面粗糙不平，然后浇水湿润。3）加气混凝土墙基层处理加气混凝土砌体其本身强度较低孔隙率较大，在抹灰前应对松动及灰浆不饱满的拼缝或梁、板下的顶头缝，用砂浆填塞密实。将墙面凸出部分或舌头灰剔凿平整，并将缺棱掉角、坑凹不平和设备管线槽、洞等同时用砂浆整修密实、平顺。用托线板检查墙面垂直偏差及平整度，根据要求将墙面抹灰基层处理到位然后喷水湿润。（2）堵门窗口缝及脚手眼、孔洞等堵缝工作要作为一道工序安排专人负责。堵脚手眼和废弃的孔洞时，应洞内杂物、灰尘等物清理干净，浇水湿润然后用砖将其补齐砌严。a、首先清理洞眼内杂物，提前12天用水冲洗干净，保持湿润。b、内侧墙体架眼用木模板封堵，模板要固定牢靠，从外侧用微膨胀C20细石砼分2次封堵捣实，表面凹进10-15mm，再1：2水泥水泥防水砂浆10mm厚一道，四周各宽出洞口100mm。c、等混凝土具有一定强度后，将模板拆除，用凿子将突出混凝土表面剔平。小圆孔、扁孔宜用微膨胀水泥砂浆分两次填塞密室，如暂不粉外墙时应浇水养护，堵砌洞眼时应专人封堵。对于混凝土墙支模穿墙螺栓孔，室外侧用冲击钻进行扩孔，将塑料管打掉扩深50mm，洞口先用木塞堵塞50mm，从室内用聚氨酯发泡胶将螺栓孔嵌填饱满至墙面平。拔掉木塞再分两次隔一天用12防水砂浆补嵌密实至墙面平。在粉刷前，须由专人负责时办理专项隐蔽验收手续，符合验收要求方可粉刷作业。（3）不同材料基体交接处表面的抹灰，应采取防止开裂的加强措施，当采用加强网时，加强网与各基体的搭接宽度不应小于150mm。然后表层甩浆、拉毛处理：1：1稀粥状水泥砂浆掺适量界面剂，用扫把均匀甩于墙面，硬化至手掰不动（4）吊垂直、套方、找规矩、做灰饼、充筋根据建筑高度确定放线方法，高层建筑可利用墙大角、门窗口两边，用经纬仪打直线找垂直。多层建筑时，可从顶层用大线坠吊垂直，绷铁丝找规矩。横向水平线可依据楼层标高或施工+50cm线为水平基准线进行交圈控制，然后按抹灰操作层抹灰饼，做灰饼时应注意横竖交圈，以便操作。每层抹灰时则以灰饼做基准充筋，使其保证横平竖直。（5）抹底层灰、中层灰根据不同的基体，抹底层灰前可刷道胶粘性水泥浆然后抹l：3水泥砂浆，每层厚度控制在57mm为宜。分层抹灰抹与充筋平时用木杠刮平找直，木抹搓毛，每层抹灰不宜跟的太紧，以防收缩影响质量。（6）弹线分格、嵌分格条根据图纸要求弹线分格、粘分格条。分格条宜采用塑料分格条（18mm宽）。粘时在条两侧用素水泥浆抹成45度八字坡形。粘分格条时注意竖条应粘在所弹立线的同一侧，防止左右乱粘，出现分格不均匀。条粘好后待底层呈七八成干后可抹面层灰。（7）抹面层灰待底灰呈七八成干时开始抹面层灰，将底从墙面浇水均匀湿润，先刮一层薄的素水泥浆，随即抹罩面灰与分格条平，并用木杠横竖刮平，木抹子搓毛，铁袜子溜光、压实。待其表面无明水时，用软毛刷蘸水垂直于地面向同一方向轻刷一遍，以保证面层灰颜色致，避免出现收缩裂缝。（8）抹滴水线在抹檐口、窗台、窗眉、阳台、雨蓬、压顶和突出墙面的腰线以及装饰凸线时，应将其上面作成向外的、流水坡度，严禁出现倒坡。下面做滴水线（槽）。窗台上面的抹灰层应深入窗框下坎裁口内，堵塞密实，流水坡度及滴水线（槽）距外表面不小于4cm，滴水线深度和宽度一般不小于，并应保证其流水坡度方向正确，本工程防水节点施工见下图1）雨棚防水节点处理：2）空调板防水节点处理空调板砂浆抹面说明：（1）空调板上抹20厚（最薄处）1：2水泥砂浆抹面，并向外找坡2%（2）设1.5厚水泥基防水涂料上翻200mm，外采用保温板保护，空调板和墙交接部位上下密封膏嵌缝。3）空调预留洞口处理 4）女儿墙檐口节点处理女儿墙和挑檐（砼女儿墙） 5）变形缝节点处理墙体变形缝节点要求：金属盖板可采用1.5mmm铝合金板或彩色钢板，尺寸及形式按工程设计。6）窗洞口四周处理外窗侧口节点外窗上口节点 7）阳台边梁防水节点处理抹滴水线（槽）应先抹立面，后抹顶面，再抹底面。（8）养护水泥砂浆抹灰常温24h后应喷水养护。冬期施工要有保温措施。五、质量标准1、主控项目（1）抹灰前基层表面尘土、污垢、油渍等应清除干净，并应洒水润湿。检验要求：抹灰前基层必须经过检查验收，并填写隐蔽工程验收记录。检查方法：检查施工记录。（2）一般抹灰材料的品种和性能应符合设计要求。水泥凝结时间和安定性应合格。砂浆的配合比应符合设计要求。检验要求：材料复验要由监理或相关单位负责见证取样，并签字认可。配制砂浆时应使用相应的量器，不得估配或采用经验配制法配置。对配制使用的量器使用前应进行检查标识，并进行定期检查，做好记录。检查方法：检查产品合格证书，进场验收记录，复验报告和施工记录。（3）抹灰层与基层之间的各抹灰层之间必须粘结牢固，抹灰层无脱层、空鼓，面层应无爆灰和裂缝。捡验要求：操作时严格按规范和工艺标准操作。检查方法：观察，用小锤轻击检查，检查施工记录。2、一般项目（1）一般抹灰工程的表面质量应符合下列规定表面应光滑、洁净，接搓平整，分格缝应清晰。检验要求；抹灰等级应符合设计要求。检查方法：观察，手摸检查。（2）抹灰总厚度应符合设计要求，水泥砂浆不得抹在石灰砂浆上，罩面石膏灰不得抹在水泥砂浆层上。检验要求：施工时要严格按设计要求或施工规范标准执行。检查方法：检查施工记录。（3）抹灰分格缝的设置应符合设计要求，宽度和深度应均匀，表面光滑，棱角应整齐。检验要求：分格条平直，深浅一致，位置准确。检查方法：观察，尺量检查。（4）有排水要求的部位应做滴水线（槽）。滴水线（槽）应整齐顺直，滴水线应内高外低，滴水槽的宽度和深度均不应小于10mm，滴水槽应用塑料分格条。检查方法：观察，尺量检查。（5）一般妹灰工程质量的允许偏差和检验方法应符合表中规定。一般抹灰的允许偏差和检查方法 (mm) 项次项目允许偏差检验方法1立面垂直度3用2m垂直检测尺检查2表面平整度3用2m靠尺和塞尺检查3阴阳角方正3用直角检测尺检测4分格条（缝）直线度3拉5m线，不足5m拉通线，用钢直尺检查5墙裙、勒脚上口直线度3拉5m线，不足5m拉通线，用钢直尺检查六、成品保护（1）对已完成的抹灰工程应采取隔离、封闭或看护等措施加以保护。（2）抹灰前应将木制门、窗口用铁皮、木板或木架进行保护，塑钢或金属门、窗口用贴膜或胶带贴严加以保护。抹完灰后要对已完工的墙面及门窗口加以清洁保护。如门窗口原保护层面有损坏的要及时修补确保完整直至竣工交验。（3）在施工过程中，搬运材料、机具以及使用手推车时，要特别小心、防止碰、撞、磕划墙面、门、窗口等。后期施工人员严禁蹬踩门、窗口、窗台以防损坏棱角。（4）抹灰时对预埋件、线槽、盒、通风壁子、预留孔洞应采取保护措施，防止施工时灰浆漏入堵塞。（5）拆除脚手架、跳板、高马凳时要加倍小心，轻拿轻放，集中堆放整齐，以免撞坏门、窗口、墙面或棱角等。（6）当抹灰层未充分凝结硬化前，防止快干、水冲、撞击、振动和挤压，以保证灰层不受损伤和有足够的强度。（7）施工时不得在楼地面上和休息平台上拌合灰浆，对平台、地面和楼梯踏步要采取保护措施，以免搬运材料或运输过程中造成损坏。（8）根据温度情况，加强养护。七、安全环境保护措施（1）脚手架的荷栽不得超过270kg/m²。搭设好的脚手架应经施工部门及使用部门验收合格并挂牌后方可交付使用。使用中应定期检查和维护。（2）遇有恶劣气候（如风力在六级以上），影响安全施工禁止高空作业。（3）高空作业衣着要灵便，必须佩带安全带，禁止穿硬底鞋和带钉易滑鞋登高作业。（4）施工现场的脚手架、防护设施、安全标志和警告牌不得擅自拆动，需拆动应经施工负责人同意，并由专业人员加固后拆动。（5）安全设施和劳动保护用具应定期检查，不符合要求严禁使用。（6）禁止采用运料的吊篮、吊盘上下人。乘人的外用电梯、吊笼应安装可靠的安全装置。（7）施工现场的脚手架、防护设施、安全标志和警告牌等，不可擅自拆动、确需拆动应经施工负责人同意。（8）使用现场搅拌站时，应设置施工污水处理设施，施工污水未经处理不得随意排放（9）砂子、石灰、散装水泥要封闭或苫盖集中存放，不得露天存放。（10）施工场所应保持整洁，做到“工完、料净、场地清”，坚持文明施工。在高处清扫的垃圾和废料，不得向下抛掷。八、质量记录1、附加说明（1）按照国家新颁布标准“验评分离，强化验收，完善手段过程控制”的原则，在施工中应实行“自检互检”、“工序交接检”，并做好记录。（2）“主控项目”是对检验批质量起关键作用的项目，验收必须合格。（3）检验批的划分，应符合建筑工程施工质量验收统标准（GB503002001）的规定。 （4）施工过程控制是保证工程质量的重大措施，因此施工过程应建立质量保证体系，加强控制管理。2、质量记录（1）抹灰工程设计施工图、设计说明及其他设计文件。（2）材料的产品合格证书、性能检测报告，进场验收记录，进厂材料复验记录。（3）工序交接检验记录。（4）隐蔽工程验收记录。（5）工程检验批检验记录。（6）分项工程检验记录。（7）单位工程检验记录。（8）质量检验评定记录。（9）施工记录。（10）施工现场管理检查记录。
