河南某综合交通枢纽区地下道路工程安全施工组织设计.doc

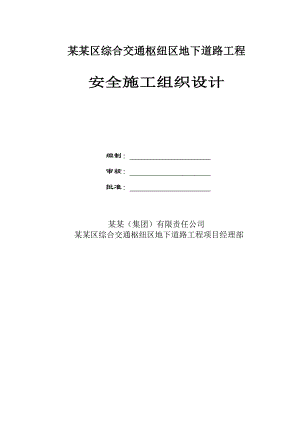

某某区综合交通枢纽区地下道路工程安全施工组织设计 编制：_ 审核：_ 批准：_某某（集团）有限责任公司某某区综合交通枢纽区地下道路工程项目经理部目 录一、编制依据二、编制原则三、工程概况四、隧道施工危险源分析3五、施工现场布置情况六、安全文明施工管理1安全文明管理目标2安全管理组织机构3安全管理组织计划4安全管理制度5安全管理工作七、安全生产技术及防护措施7.1土方工程2模板工程3高处作业4施工用电5机械设备安全技术6洞口防护技术措施八、季节性安全技术措施1雨季施工安全技术措施2夏季施工安全技术措施3冬季施工安全技术措施九、安全文明施工措施9.1材料堆放9.2现场住宿9.3消防保证措施9.4治安综合治理5生活设施9.6社区服务十、环境保护措施十一、安全生产责任制十二、安全资料的管理某某区综合交通枢纽区地下道路工程安全施工组织设计一、编制依据 序号规范标准编号备注1建筑施工安全检查标准JGJ59-20112建筑施工高处作业安全技术规范JGJ80-913施工现场临时用电安全技术规范JGJ46-20124建筑机械使用安全技术规程JGJ33-20125手持式电动工具的管理、使用、检查和维修安全技术规程GB3787-936公路工程施工安全技术规范JTJ076-957建筑基坑工程监测技术规范GB50497-20098建筑基坑支护技术规范JGJ120-20129建筑深基坑工程施工安全技术规范JGJ311-201310建筑边坡工程技术规范GB50330-200211郑州市某某区综合交通枢纽地下道路工程二标段施工招标文件12某某区交通枢纽区地下道路工程施工图13 施工组织设计14业主及监理单位下发的指导性文件及相关管理文件15标段所处工程水文、地质、当地资源、交通状况及施工环境等调查资料16我单位的管理体制、资源状况、施工能力二、编制原则1、安全生产，预防为主的原则严格执行现行的施工安全规程，运用现代科学技术，采用先进可靠的安全预防措施，确保施工生产和人身安全。2、保护环境，文明施工的原则树立环保意识，严格按国家关于环境保护的有关规定组织施工，保护周围生态环境，做到文明施工。三、工程概况某某区综合交通枢纽区地下道路工程，位于某某区综合交通枢纽区核心区东广场，定位于其他区域与核心区地下停车设施的快捷联系通道，兼服务于郑州东站枢纽服务对象以周边商务、办公、购物出行车辆为主，兼供通往商业的轻型货车。本项目的建设将减少核心区地面车辆，营造洁净的地面环境，形成绿地、景观有机结合、统筹协调、功能完善、空间灵活的一体化空间。为了连通流动体周边地块，在主隧道的周边设置三条次隧道，我单位承建的次隧道B布置于环形主隧道的西南角，基本沿嘉园东三街、道东街、嘉园东一街布置，全长897.952m。次隧道横断面布置为：0.5m(设备带) +0.25m(安全带)+0.5m(路缘带)+3.25m*3（车行道）+0.5m(路缘带) +0.25m(安全带)+ 0.5m(设备带)。四、隧道施工危险源分析隧道施工过程中可能出现的风险主要有：基坑边坡失稳伤人、坠物伤人、机械伤害、高空坠落、触电、边坡喷护飞石伤人伤物、电弧灼伤、火灾、脚手架搭设引起人员坠落伤害、混凝土构件浇筑时因模板支撑失稳倒塌，及安装、拆除模板时坠落等。以上风险的原因主要有：开挖后边坡长期暴露而没有及时支护喷浆；在脚手架、起重机设备等上面作业时的不规范和失误造成坠物伤人；装载机、挖掘机、风钻等作业使操作者视线不够开阔或失误、空压机马达防护不到位造成机械伤害；模板拆装作业不符合要求，模板安装、钢筋绑扎等施工作业未系安全带、安全绳，造成高空坠落；TN-S接地保护装置未接或不符合规范，乱架乱拉电线、乱接用电器，电线老化，用电器功率超负荷，变电箱未加锁等造成触电；边坡喷护时狮子飞溅引起的伤害；焊接班组作业人员防护设施不到位或防护用品不佩戴造成电弧灼伤；木工作业现场和工棚吸烟及用电用户疏忽。详见危险源辨识与风险评价一览表。危险源辨识与风险评价一览表序号施工阶段作业活动危 险 因 素可能导致事故判别依据风险评估危险等级控 制 措 施LECD1地下管线未明就挖土（电、水、煤、话、光缆）综合伤害311003004严格控制2施工准备工地封闭工地未与周围环境做隔离（围墙）治安事件61074205检查整改3隔离（围墙）不严密坍塌倒塌61074205检查整改4工地有隔离（围墙）但无人看守大门治安事件31072104整改落实措施5临设搭设搭设单位没有相应的资质坍塌倒塌1140402控制6搭设人员无证上岗坍塌倒塌检查督促制止7电焊机操作人员无证上岗触电制止8搭设人员上岗前交底手续不全高处坠落633542检查督促整改9搭设人员登高设置不牢靠高处坠落63152704检查督促整改10搭设材料随意上下抛掷物体打击10674205检查制止整改11搭设施工用电有各个方面的违章触电31072104检查制止整改12搭设材料无准用证坍塌倒塌337632检查制止13搭设所用的机械、机具不合要求机具伤害363542检查制止14挖土施工挖土开挖前未摸清地下管线未制定应急措施综合伤害6672524检查整改15挖土时发现未明管线未加处理综合伤害6672504监控整改16人员和机械之间未有一定的距离机具伤害6635405监控制止17挖土过程中土体产生裂缝坍塌严格控制18雨后作业前未检查土体和支护的情况坍塌610159005严格控制18在支护和支撑上行走堆物高处坠落61074205检查制止20机械挖土未进行检查机具伤害6672524检查监控21机械操作过程中动作过大机具伤害337632控制制止22机械在输电线路下未空开安全距离触电66155405控制制止23机械停留在不坚实的基础上坍塌33151353制止加固处理24挖机重车在挖空的基础2米内停、驰坍塌制止加固25明确管线周围1米内用机械挖土综合伤害337632检查制止26清底人员在机械回转半径内作业机具伤害337632检查制止27铲斗从汽车驾驶室上过机具伤害337632检查制止28基坑周围未设栏杆高处坠落61074205检查整改29未搭设合乎要求的登高设施高处坠落3103903检查整改30场内道路损坏未整修坍塌1101101检查整改31进出口的地下管线未加固保护综合伤害6101602检查整改32基坑内无确实可靠的排水设施坍塌610159005检查整改33基坑边堆土超过规定的堆土高度坍塌610159005检查制止34挖土机械碰到支护、桩头坍塌33151353严格控制35挖土前无挖土令综合伤害0.52771与有关部门交流36基坑支护深度超过2米的基坑施工无临边防护高处坠落检查整改37坑槽开挖设置安全边坡不符合安全要求坍塌664014405检查整改38支护的做法不合设计的方案坍塌664014405检查整改39支护设施已有变形未有措施调整坍塌6104024005检查整改40基础施工未有效排水措施坍塌6104024005检查整改41机器设备在坑边小于安全距离坍塌36152704检查立即整改42人员上下无专用或通道不合要求的高处坠落66155405检查整改43未按规定进行支护变形检测坍塌36152704检查整改44基坑内作业人员无安全立足点高处坠落3671263督促整改45现场未有足够的照明其他伤害310154505检查立即整改46打夯机未用漏电保护和接地接零触电立即整改47打夯机未在使用前检查机具伤害361181立即整改48打夯机传动部分无防护机具伤害6672524立即整改49夯实作业人员未穿戴绝缘防护用品触电66155405立即整改50电缆线在打夯机前经过触电36152704立即整改51带电进行故障修理触电66155405检查制止52土方机械启动前未将离合器分离或变速杆在空挡机具伤害66155405立即整改53行驶中人员上下机械或传递物品机具伤害3671263立即整改54在陡坡上转弯、倒车和停车车辆伤害36152704立即整改55停车时未将铲斗落地机具伤害3671263立即整改56一次挖土高度大于4米坍塌6104024005限时整改57卸土未待车停稳车辆伤害66155405检查整改58铲斗回转半径内有推土机作业机具伤害3671263制止纠正59挖掘机装运时未刹住各制动器机具伤害6672524制止纠正60推土机用钢丝绳拖重物时附近有人员作业机具伤害66155405监护警戒61推土时刀片超出边坡机具伤害6672524制止纠正62铲运机行驶时驾驶室外载人机具伤害3671263制止教育63多台铲运机同时作业时未空开安全距离机具伤害3671263制止纠正64铲斗或叉子上有人员站立机具伤害3671263制止纠正65两台以上压路机作业距离在3米内机具伤害3671263监督保持间距66施工用电用电防护措施不符合要求触电6104024005检查纠正67工作接地和重复接地不符合要求触电检查整改68未采用TN-S系统触电检查整改69专用零线不和要求触电310154505检查纠正70保护零线和工作零线混接触电310154505制止纠正71配电不符合三级配电二级保护的要求触电检查纠正72开关箱无漏电保护器或失灵的触电检查整改73漏电保护装置参数不匹配的触电66155405检查整改74电箱无隔离开关触电66155405检查整改75违反“四个一”触电66155405检查纠正76湿作业漏电保护器参数过大或不灵敏触电66155405检查纠正77闸刀损坏或闸具不和要求触电36152704检查维修78电箱内多路配电无标记触电36152704检查标示79电箱下引出线混乱触电36152704检查整改80电箱无门无锁无防雨措施触电66155405检查整改81照明线路混乱接头未绝缘触电10101515005检查整改82手持式灯具未用36V安全电压触电361527005检查整改83电线老化破皮未包触电10101515005检查整改84电线无插头插座触电66155405制止纠正85过路线路无保护触电310154505制止纠正86电杆横旦不符合要求触电310154505制止纠正87架空线路不符合要求触电310154505制止纠正88未使用五芯电缆触电310154505检查整改89使用四芯加一芯代替五芯电缆触电310154505检查整改90电缆架设或埋设不符合要求触电310154505检查整改91电工作业未穿绝缘鞋触电66155405检查整改92电工作业工具绝缘破坏触电106159005检查整改93电工无证上岗触电制止教育94停电时未挂警示牌触电66155405检查纠正95带电作业现场无监护人触电66155405检查落实监护96各种机械未做保护接零或无漏电保护器触电检查整改97电焊机无二次侧降压装置触电1615903检查纠正98电焊机开关不用自动开关触电1615903检查整改99电焊机摇手柄未绝缘触电66155405检查整改100电焊机一次线长度超过规定触电36152704检查整改101电焊机焊把线接头超过3处或绝缘老化触电36152704检查调换102电焊机进出线不用线鼻触电1615903检查纠正103电焊机进出线无防护触电66155405检查纠正104电焊机无验收合格手续触电1615903整改落实105电焊机无防雨措施触电310154505检查整改106电器设备未架空浸在水中触电10101515005检查整改107用电设备无避雷措施触电310154505检查整改108类手持移动工具无保护接零触电66155405检查整改109类手持移动工具不穿戴绝缘用品触电66155405检查教育110主体施工钢筋工程断料配料弯料在高空进行综合伤害36152704制止整改111钢筋搬运场所附近有障碍物体打击3103903制止整改112钢筋搬运场所附近有架空线路临时用电器触电610159005制止采取措施113钢筋回转碰到电线触电66155405制止纠正114起吊钢筋时下方站人物体打击36152704制止纠正115吊钢筋规格长短不一物体打击3671263制止纠正116吊钢筋一点吊物体打击664014405制止纠正117钢筋机械无验收合格手续机具伤害61074205检查验收118钢筋机械无保护接零触电610159005检查整改119钢筋机械无漏电保护器触电检查整改120切割机无火星挡板火灾和爆炸3671263整改采取措施121切割机附近堆放易燃物品火灾和爆炸66155405整改清理122钢筋机械无人操作不切断电源触电167422检查整改123操作台上钢筋头不清理其他伤害361181整改清理124钢筋成品堆放过高坍塌61074205整改清理125长料加工时无人员帮扶物体打击3671263纠正落实126切断机切断机调直块未固定防护罩未盖好就送料机具伤害66155405教育整改127钢筋送入后手与曳轮接近机具伤害6631083教育制止128切断机开机前未检查刀具状况和紧固状况机具伤害6672524整改教育129机器未达到正常转速就送料机具伤害363542整改教育130人员两手分在片两边握住钢筋伏身送料机具伤害6672524整改教育131剪切超过铭牌规定直径的料机具伤害363542制止教育132切短料时不用套管或夹具机具伤害6631083制止纠正133运转中用手清除切刀附近的杂物机具伤害6631083制止教育2134弯曲机工作台和弯曲台不在一个平面上机具伤害6672524整改纠正135开机前未检查轴、防护等机具伤害6672524检查教育136作业时调整速度更换轴芯机具伤害6672524检查教育137对超过铭牌规定直径的钢筋加工机具伤害6631083制止教育138作业半径内和机身不设固定销的一侧站人机具伤害6672524纠正教育139成品堆放时弯钩向上坍塌61074205制止教育140不及时清理转盘和座孔内的杂物机具伤害1103302制止教育141冷拉机冷拉场地未设置警戒区物体打击66155405检查整改142冷拉现场未安装防护栏杆和警告标志物体打击66155405检查设警戒143操作人员在作业时在离钢筋2米内物体打击3671263教育整改144作业前未检查夹具滑轮地锚等机具伤害66155405教育整改145模板工程模板工程无施工方案物体打击664014405制止落实方案146施工方案未经上级部门审批物体打击664014405制止落实方案147现浇砼模板支撑系统无设计计算物体打击664014405制止落实计算148大模板存放无防倾倒措施坍塌61074205检查纠正149各种模板存放不整齐过高坍塌61074205检查纠正150支拆模板在2米以上无可靠立足点高处坠落6672524整改落实151支拆模板高处作业无防护或防护不严高处坠落610159005整改落实152支拆模板区域无警戒区域高处坠落66155405整改落实153支拆模板无专人监护高处坠落66155405检查监护154拆摸前未经拆模申请高处坠落66155405检查申请155模板工程无验收手续高处坠落66155405检查并办手续156支拆模板未进行安全交底高处坠落566155405检查交底157不适宜高空作业的人员进行高空作业高处坠落106159005制止教育158未设承放工具的口袋或挂钩物体打击66155405落实实物159在六级大风以上天气高空作业高处坠落6672524制止教育160圆盘锯锯片有损坏机具伤害10674205停止调换161操作时站在与锯片同一直线上机具伤害6631083制止教育162锯片无防护罩机具伤害6672524制止教育163未安装分料器机具伤害6672524整改安装164使用倒顺开关机具伤害10674205停止调换165锯超过锯片半径的木料机具伤害6672524停止调换166砼施工塔吊料斗起吊和放下时周围有人员活动高处坠落6631083教育监护167插入式震动器无漏电保护触电106159005检查整改168插入式震动器没有接地接零触电106159005检查整改169插入式震动器操作人员不穿绝缘用品触电106159005检查整改170插入式震动器电缆线不满足所需的长度触电36152704检查加长171插入式震动器电缆线上堆物触电1615903检查整改172插入式震动器电缆线被挤压触电36152704检查整改173用电缆线拖拉或吊挂插入式震动器触电66155405检查制止174插入式震动器使用前未经检查触电66155405检查记录175插入式震动器在检修作业间断未切断电源触电106159005检查制止176插入式震动器的软管出现断裂物体打击6631083检查调换178落地式脚手架脚手架施工无方案坍塌6104024005督促出方案179脚手架方案未经审批坍塌6104024005与有关部门联系180落地脚手架基础无排水措施坍塌6104024005检查整改181塔吊无力矩限制器坍塌106159005停用整改182无超高变幅行走限位坍塌106159005停用整改183吊钩无保险物体打击66155405检查整改落实184塔吊卷扬机滚筒无保险装置坍塌66155405检查整改落实185上人爬梯无护圈或护圈损坏高处坠落66155405制止检查整改186未制定安装拆卸方案坍塌6104024005制止检查整改187作业队伍没取得资格证坍塌664014405制止188塔吊司机无证上岗坍塌制止189塔吊指挥无证上岗坍塌664014405制止190两台以上塔吊作业无方碰撞措施坍塌664014405教育检查落实190安装后无验收资料坍塌6104024005检查制止教育191安装后无负责人签字坍塌6104024005检查制止教育192塔吊拆装无专职的安全监护人员坍塌664014405整改检查落实193塔吊拆装无警戒区域高处坠落66155405整改检查落实194塔吊拆装人员无安全防护用品高处坠落106159005整改检查落实195恶劣天气进行塔吊拆装和升降工作坍塌1064024005制止196塔吊的各个部位的安全防护装置不到位坍塌1064024005制止整改检查197塔吊和基础的垂直度偏差超过4/1000坍塌10104040005整改检查落实（判别依据：、不符合法律法规及其他要求；、相关方合理抱怨或要求；、曾发生过事故，仍未采取有效措施；、直接观察到的危险；、定量风险评价。）五、施工现场布置情况1、在项目部驻地门口两侧挂五牌一图，左侧（安全生产牌、文明施工牌、质量控制牌、消防保卫牌、施工现场总平面布置图）；右侧（工程概述、平面效果图）。施工现场进口旁设立明显的标牌标明工程名称、施工单位、工程负责人姓名等内容。2、施工现场南侧修建临时便道，宽10m，路边设置连续排水沟，便道表面铺设50cm废钢渣，在排水管外侧安装防护栏杆，防护栏高1.2m，嵌入深度0.5m钢管上刷黄、黑相间油漆，间距50cm。3、隧道基坑开挖采用沿基坑两边打设深井，进行井点降水，通过潜水泵井点水抽送至井侧的跌水井，然后再二标线内纵向埋设0.5mHDPE管，最后排放到商鼎路雨水管道。4、施工现场的临时设施，包括生产、仓库、料场、临时水管以及照明、动力线路，要严格按施工组织设计确定的施工平面图布置、搭设或埋设整齐。5、材料和设施堆放整齐，标识清楚，散料砌池围筑，杆料立杆设栏、块料起堆叠放。6、施工现场设置垃圾池，集中堆放施工垃圾并及时清走。六、安全文明施工管理6.1安全文明管理目标避免一切安全生产事故，争创文明安全施工标准工地。促进现场管理和施工作业标准化、规范化的落实，使职工养成良好的作风和职业道德，杜绝野蛮施工现象。6.2安全管理组织机构公司主管生产副经理和安质部作为公司一级的安全生产管理领导机构，负责制定管理制度和检查监督工作。施工现场成立项目经理为第一责任人的安全生产领导小组，配备专职安全员，统一抓各项安全生产管理措施的落实工作，各班组建立相应的生产管理小组，设立兼职安全员，配合专职安全员的工作。牢固树立“安全第一、预防为主、综合治理”的思想，认真履行安全生产责任制，保证项目的施工安全。 安全管理组织机构图项目总工：李红英执行经理：张慧隆项目经理：王磊工程技术部综合办公室安全质量部环保协调部物资设备部财务室计划合同部工地试验室安全员各施工队 安全生产保证体系班组长和有关工作的执行人执行经理项目总工安全部长消防管理员机械管理员劳务管理员1、在满足安全的前提下，合理安排生产计划。2、组织施工安全技术措施的实施。1、监督施工全过程的安全生产，纠正违章。2、配合有关部门排除施工不安全因素。3、组织实施全员安全活动和安全教育。4、监督劳保用品的质量和使用。1、制定安全技术措施和专项安全方案。2、督促安全措施落实。3、解决施工过程中出现的安全技术问题。1、保证消防设施齐全有效。2、组织现场消防组员排查消除火灾隐患。1、保证机械设备运行正常。2、监督作业人员持证上岗，遵守操作规程。1、保证工人安全技术素质。2、提供合格的必备劳保用品。3、合理安排作业时间，使工人劳逸结合。项目经理6.3安全管理组织计划在本工程施工过程中，项目将严格执行三级交底和教育制度，即项目总工、项目安全负责人向施工班组长和部门负责人交底，施工班组长、部门负责人向作业人员交底。详见下表：工长向班组教育班组进场教育项目安监部门公司职能部门定期安全教育项目安全学习制定相关管理制度落实完善各种安全设施及方案编制安全计划项目执行经理项目总工项目经理安全整改施工过程监督确保安全生产6.4安全管理制度6.4.1安全技术交底制：根据安全措施要求和现场实际情况，各级管理人员需亲自逐级进行书面交底。6.4.2班前检查制：专职安全员必须督促与检查班组对安全防护措施是否进行了检查。6.4.3外脚手架、大中型机械设备安装实行验收制，凡不经验收的一律不得投入使用。6.4.4安全会议制：项目部每月要组织全体工人进行安全教育，对上月安全方面存在的问题进行总结，对本月的安全重点和注意事项作必要的交底，使广大工人能心中有数，从意识上时刻绷紧安全这根弦。6.4.5定期检查与隐患整改制：项目经理部每月要组织一次安全生产检查，对检查出的安全隐患必须定措施、定时间、定人员整改，并做好安全隐患整改销项记录。6.4.6管理人员和特种作业人员实行年审制，每年由公司统一组织进行，加强施工管理
