河南某高层住宅楼地下室钢筋施工方案.doc

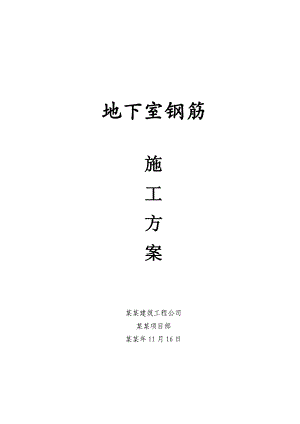

地下室钢筋施工方案某某建筑工程公司某某项目部某某年11月16日 目 录1、编制依据及原则31.1、编制依据31.2、编制原则32、工程概况33、施工部署43.1、施工顺序43.2、资源配备43.2.1、劳动力配备43.2.2、机械设备配备计划53.2.3、材料需用计划54、工期安排计划65、主要工序施工方法65.1、原材料要求65.2、钢筋加工65.3、钢筋连接65.4、钢筋安装75.5、注意事项95.6、质量标准9.地下室钢筋施工方案1、编制依据及原则1.1、编制依据1）.西峡县伟城置业风凰城项目1 至7#高层住宅楼项目±0.000以下工程施工图纸；2）建筑安装工程质量评定验收标准及国家行业标准、规范、规程；（1）钢筋焊接及验收规程 （JGJ18-2003）（2）钢筋机械连接通用技术规程 （JGJ107-2003）（3）钢筋混凝土用热扎带肋钢筋 （GB1499）（4）砼结构施工图平面整体表示方法制图规则和构造详图（03G101）（5）建筑工程施工质量验收统一标准 GB50300-2001（6）地基与基础工程施工质量验收规范 GB50202-2002（7）混凝土结构工程施工质量验收规范 GB50205-2002（8）地下防水工程施工质量验收规范 GB50208-2002（9）普通混凝土拌合用水标准 JGJ63-89（10）普通混凝土配合比设计规程 GBJT55-96（11）普通混凝土用砂质量标准及检验方法 GBJ201-83（12）建筑机械使用安全规程 JGJ33-86（13）建筑施工安全检查标准 JGJ59-20013）国家及地方关于环境保护等方面的法规；4)招标文件1.2、编制原则根据业主和监理部的要求，针对本工程的特点，本着精心组织、科学安排、突出重点、均衡生产、加强管理、确保节点工期、节约用地、合理投入、安全文明、全面创优的原则，在充分发挥本公司的优势，调动作业人员长处和潜力的基础上编制本施工方案，以指导施工的顺利实施，在实施中实现各项承诺，达到预期的目标。2、工程概况 拟建某某项目位于西峡县城西部，建设路西延伸段与滨河路交叉口东北角，征地面积两万两千余平方米，呈长方形，建筑面积约十万平方米，地下一层为车库及人防工程，地上有十八层3栋，二十三层4栋，基础设计为独立柱基，无梁式筏板地基。主体结构为框架剪力墙结构。说明待图纸发回后补充普通钢筋：一级钢HPB235，二级钢HRB335，三级钢HRB4003、施工部署3.1、施工顺序根据设计图纸及现场实际情况，整个地下室筏板施工的总体流水施工以由南向北，由西向东的方向进行。筏板施工工艺流程图：防水保护层施工筏板钢筋绑扎防水层施工垫层施工3.2、资源配备3.2.1、劳动力配备劳动力的组织是多年跟随我公司施工，参加建设过多个同类工程的班组，施工经验丰富、技术力量强，易于管理。对这些班组要求他们增加人员的同时,对他们在施工操作方面有做了新的培训，对新工艺的应用由做了新的讲解及要求，这次组成我公司施工主力军的班组累计可达1000余人的劳务队伍作为补充，保证充足的劳动力。主要劳动力配备计划序号工 种计划人数备 注1钢筋工1502普工503水电安装工8预留预埋3.2.2、机械设备配备计划40T.M施工总体部署以及本工程施工特点，在基础筏板施工阶段，配置1台40T.M塔吊负责区场内材料运输，在基坑北侧各设置1个钢筋加工棚。主要施工机械配备表序号设 备名 称型号及规格数量制造厂名额定功率（KW）生 产能 力备 注1钢筋调直机GTJ481河南正常2钢筋弯曲机GW40(C)2河南3正常3钢筋切断机GQ402河南2.2正常4直螺纹加工机Y112M-42河南4正常5对焊机UN751河南150正常6切割机V101M1河南7电焊机1 河南1.5正常3.2.3、材料需用计划1、筏板钢筋需用量计划基础筏板钢筋需用量计划表序号材料名称规格单位数量备注1钢筋Q235A 8T2钢筋Q235A 10T3钢筋HRB335 12T4钢筋HRB335 14T5钢筋HRB335 22T6钢筋HRB400 10T7钢筋HRB400 14T8钢筋HRB400 16T9钢筋HRB400 18T10钢筋HRB400 20T11钢筋HRB400 22T12钢筋HRB400 25T4、工期安排计划钢筋绑扎： 天；5、主要工序施工方法5.1、原材料要求1）钢筋原材料进场时，应检查钢材出厂检验报告，项目部取样员按规定取样送检，并做好标示、注明待检材料。当实验室检验报告出来后，并通知可使用时，则在可用钢材做好可用标示牌（标示牌统一制作）。2）原材料由于级别之差，易混淆。应严格按加工布置图堆放，在二、三级钢筋区分隔开。如下图：3）在加工过程如出现钢材在弯头处开裂或断裂，应及时通知技术负责人，待试验合格后才能通知使用该批材料。4）对焊接材料应根据钢筋级别选用，其中级钢用结420×，级钢用结500×。5.2、钢筋加工1）必须首先出配料单，且配料单必须有技术负责人审核并签字后才能使用。2）在加工中应注意材料的节约，废料应不超过2.8%。3）加工半成品应先自检后报施工员或技术负责人检查，合格后作好标示牌并按指定的地点堆放。5.3、钢筋连接1）所有剪力墙柱和地梁纵向钢筋直径12 、14采用机械连接（1级接头），直径16 至 25采用闪光焊或电渣焊，剪力墙墙体钢筋采用绑扎搭接，.2）剪力墙插筋距板顶面高度为1300mm，接头错开1000mm，内外排相互错开。5.4、钢筋安装1）主楼安装流程图：施工按先电梯井、集水坑，后大面作业原则组织。 底部一排暗梁凳子筋温度筋上部钢筋柱、墙插筋墙柱插筋底部二排2）主楼安装要求（1） 凳子筋采用下图作法：（2）（2）在排底板钢筋时，应先根据轴线图，将剪力墙及暗梁投测到底板上，并根据轴线按钢筋间距在底板上分好间距，为保证钢筋网格规整，将钢筋位置线每隔五个网格间距在底板基层面先排下一层周边钢筋，再排下一层中间钢筋。布筋大样图如下：（3）保护层垫块采用专业厂家生产的混凝土垫块，间距要求： 500梅花布置。（4）在安装暗梁时，应注意其所在位置及标高，其梁截面高度为15mm。（5）排上部二层筋时，先在底板筋上1600排好凳子筋, 凳子筋同一线应连续布置，其方向垂直于筏板上部最下层钢筋，其布置如下图，应边排边抄标高,凳子筋顶标高为 (电梯井,积水坑除外)然后将主筋点焊在凳子上，然后分好间距，逐一布置钢筋。（6）预埋插筋，其中柱插筋予留如下图,剪力墙插筋按图施工,插筋时应先放线，再预埋。定位方法：在柱和剪力墙靠筏板顶层钢筋相交处增加一道定位钢筋，然后在绑扎五道，大样如下：注：原则上插筋与底板筋的固定采取四股绑扎，局部采用引弧焊加强（7）如因插筋位置与筏板或地梁主筋相碰时，可进行内缩处理，在处理时应注意按1：12比例处理。在筏板上部钢筋布筋时应考虑剪力墙及柱的位置，以防出现上面的情况，可在布筋时适当调整局部筏板钢筋间距的办法。5.5、注意事项1）在进行钢筋吊运时，应避免将钢筋扭曲，特别是在吊运筏板上层钢筋时，每次吊运重量不宜超过500，以免板凳筋承重变形过大。2）钢筋接头连接应严格按规范，. 接头留设位置按受拉区同一断面不超过25%，受压区不超过50%。3）对标高的控制，在安装前应检查基坑底面，如出现误差超过2cm以上，应向技术负责人报告。板顶层钢筋标高在安放凳子筋时，测标高控制。4）予埋筋应严格按规范要求留设，不得遗漏，在混凝土浇筑时应派专人看守。予埋筋埋好之后应通过检查尺寸及相互位置。5）混凝土浇筑时，应派专人值班看守。5.6、质量标准钢筋加工质量要求受力钢筋的弯钩和弯折第5.3.1条箍筋弯钩形式第5.3.2条外观质量第5.2.4条钢筋调直第5.3.3条钢筋加工的形状、尺寸受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5钢筋安装质量要求主控项目1纵向受力钢筋的连接方式第5.4.1条3受力钢筋的品种、级别、规格和数量第5.5.1条一般项目1接头位置和数量第5.4.3条2机械连接、焊接的外观质量第5.4.4条3机械连接、焊接的接头面积百分率第5.4.5条4绑扎搭接接头面积百分率和搭接长度第5.4.6条附录B5搭接长度范围内的箍筋第5.4.7条6钢筋安装允许偏差绑扎钢筋网长、宽（mm）±10网眼尺寸（mm）±20绑扎钢筋骨架长（mm）±10宽、高（mm）±5受力钢筋间距（mm）±10排距（mm）±5保护层厚度（mm）基础±10柱、梁±5板、墙、壳±3绑扎箍筋、横向钢筋间距（mm）±20钢筋弯起点位置（mm）20预埋件中心线位置（mm）5水平高差（mm）+3,0
