河南某高层剪力墙结构住宅楼施工电梯安装方案(含平台架及计算书).doc

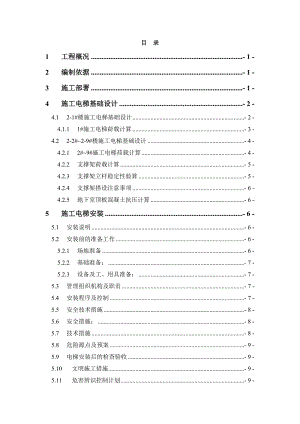

目 录1工程概况- 1 -2编制依据- 1 -3施工部署- 1 -4施工电梯基础设计- 2 -4.12-1#楼施工电梯基础设计- 2 -4.1.11#施工电梯荷载计算- 3 -4.22-2#2-9#楼施工电梯基础设计- 4 -4.2.12#9#施工电梯荷载计算- 4 -4.2.2支撑架荷载计算- 5 -4.2.3支撑架立杆稳定性验算- 5 -4.2.4支撑架搭设注意事项- 6 -4.2.5地下室顶板混凝土抗压计算- 6 -5施工电梯安装- 6 -5.1安装说明- 6 -5.2安装前的准备工作- 6 -5.2.1场地准备- 6 -5.2.2基础准备：- 7 -5.2.3设备及工、用具准备：- 7 -5.3管理组织机构及职责- 7 -5.4安装程序及控制- 7 -5.5安全技术措施- 8 -5.6安全措施：- 8 -5.7技术措施- 8 -5.8危险源点及预案- 9 -5.9电梯安装后的检查验收- 9 -5.10文明施工措施- 9 -5.11危害辨识控制计划- 9 -6施工电梯附墙- 11 -7施工电梯平台脚手架搭设- 14 -7.1平台脚手架的搭设- 14 -7.1.1搭设方法- 14 -7.1.2注意事项- 14 -7.2质量要求- 15 -7.3施工电梯平台脚手架的验收和保养- 15 -7.3.1验收程序- 15 -7.3.2验收内容- 16 -7.3.3脚手架的保养- 16 -7.4施工电梯平台脚手架的拆除- 16 -7.5安全及文明施工- 17 -7.5.1安全施工措施- 17 -7.5.2安全使用措施- 17 -7.5.3安全管理措施- 18 -1 工程概况本工程位于新乡市金穗大道以南，友谊路以北，新二街以东，新中大道以西。工程由二组团和三组团组成，总建筑面积三十万平方米，二组团由9栋1832层高层住宅楼、底层商业及整体地下车库组成， 结构形式为剪力墙结构。后砌墙体采用蒸压加气混凝土砌块，外墙装饰为涂料。2 编制依据1、湖北江汉建筑工程机械有限公司提供的施工升降机使用说明书2、*城市广场一期工程图纸3、建筑施工安全检查标准（JGJ59-99）；4、建筑机械使用安全技术规程（JGJ33-2001）；5、施工现场机械设备检查技术规程（JGJ160-2008）；6、现场施工平面布置3 施工部署根据本工程施工组织设计及进度计划安排，本工程地上主体结构施工至一半时（18层住宅施工至9层时，32层住宅施工至16层时）开始插入砌体施工，应开始安装施工电梯，用于人员垂直运输及砌体结构等后续施工。本工程二组团由9栋1832层高层住宅楼组成，各楼栋单独组织施工，根据施工部署，9栋高层住宅楼主要采用施工电梯进行砌体及后续施工阶段垂直运输。该工程选用施工电梯共计9台，物料提升机2台。施工电梯、物料提升机选用情况如下表：楼 号总楼层数建筑物高度垂直机械选用布置位置计划使用时间2-1#楼3299.15施工电梯一台1-8轴/1-L轴北2011.6.152012.4.12-2#楼1960.3物料提升机、施工电梯各一台2-32-8轴/2c-N轴2-442-47轴/2a-N轴2011.4.152012.1.152-3#楼3299.3施工电梯一台3-113-14轴/3b-J轴2011.4.302012.3.152-4#楼3299.3施工电梯、物料提升机各一台4-124-15轴/4c-M轴4-41轴/4a-P轴2011.4.302012.3.152-5#楼3299.3施工电梯一台5-245-26轴/5a-C轴2011.5.152012.4.152-6#楼3299.3施工电梯一台6-20轴/6b-M轴2011.5.152012.4.152-7#楼2888.5施工电梯一台7-22轴/7a-K轴2011.5.152012.4.152-8#楼1960.0施工电梯一台8-21轴/8b-L轴2011.6.302012.2.152-9#楼1960.0施工电梯一台9-9轴/9-A轴2011.6.302012.2.15施工电梯及物料提升机具体布置位置详见施工电梯选型、布置方案4 施工电梯基础设计4.1 2-1#楼施工电梯基础设计1#施工电梯根据说明书单独制作混凝土基础，根据荆州江汉建筑工程机械有限公司提供的通用基础，混凝土基础厚度为400mm，长×宽6000mm×4000mm，配双层加强钢筋网格，钢筋采用三级钢，网格间距200mm，基础下地面承载力不小于0.15Mpa。基础详图如下：电梯基础图电梯基础剖面图在浇筑400厚混凝土基础时，在基础上预留6个250×250×350洞，作为施工电梯基础埋件，孔内钢筋网外露，供二次浇筑使用。4.1.1 1#施工电梯荷载计算基础荷载：吊笼重：2×1600kg护栏重：1480kg标准节总重（按照最高高度，架设高度95m，共63节，每节重190kg）：63×190kg额定载荷重：2×2000kg基础自重：6×4×0.4×25=240kN作用在板面的力P = （2×1600）+1480+（63×190）+2×2000×10/1000=206.50K故基础所承受的总荷载为 P = 206.50×1.4+ 240×1.2 = 577.10 k地基承载力计算作用在地基上的反力为PP/A577.10/（4×6）24.040Kpa<fk=220Kpa符合要求。4.2 2-2#2-9#楼施工电梯基础设计本工程2#9#电梯基础底座直接安装于地下室顶板之上，安装时在地下室顶板打孔安装穿孔螺栓，利用穿孔螺栓将施工电梯底座固定与地下室顶板上。地下室顶板为250mm厚钢筋混凝土现浇板，混凝土强度等级为C35，为保证地下室顶板结构安全，在施工电梯基础安装之前，采用搭设普通钢管扣件式支撑架的方式对地下室顶板进行顶撑加固。支撑架承载力按照承受施工电梯全部荷载进行设计，地下室顶板仅作为传力路径，不考虑地下室顶板结构承受施工电梯荷载。本工程地下室净高3.54.4m，支撑架采用普通钢管扣件满堂脚手架，满堂架立杆纵横间距500mm，横杆步距1500m。满堂架纵横方向均设置扫地杆,扫地杆距离底板面200mm，满堂架内布置纵、横向连续剪刀撑。支撑架搭设范围为施工电梯基础支架正下方6m×6m范围。4.2.1 2#9#施工电梯荷载计算1、静荷载：基础支架重量 200Kg护栏重量 1480Kg标准节总重量（安装66节，每节190Kg） 66×190=12540Kg2、动荷载：吊笼重量 2×2200=4400Kg额定载荷重量 2×2000=4000Kg标准节尺寸为：800×800mm3、施工电梯总荷载为：P=（200+1480+12540）×1.2+（4400+4000）×1.4=14220×1.2+8400×1.4=28824Kg=282.5KN4.2.2 支撑架荷载计算施工电梯基础底座尺寸为2.5×2.5m，地下室顶板支撑架体钢管上下两端均垫放10#槽钢，通过槽钢进行力的分散，将荷载均匀的传递到支撑架每根立杆，支撑架体设计按照施工电梯基础支架正下方2m×2m范围内承受大部分荷载进行计算。支撑架体单位面积承受的荷载为：F=P/A=282.5/2×2=70.625KN/ m2单品立杆承受的荷载为：F1=F×A1=70.625×0.25=17.66KN4.2.3 支撑架立杆稳定性验算钢管支撑架的稳定性验算可简化为按两端铰接的受压杆件来计算。现场支撑架采用48×3.5mm钢管满堂搭设，立杆纵横间距0.5m，步距1.5m. 立杆容许荷载按下式计算：N/A 式中 立杆稳定系数；A 立杆横截面积（4.89cm2）； 钢材的抗拉、抗弯强度设计值（Q235，取205N/mm2）l0kuh 1.155×1.5×1. 52.6k计算长度附加系数，其值取1.155；u考虑脚手架整体稳定因素的单杆计算长度系数，按照规范建筑施工扣件式脚手架安全技术规范JGJ 130-2001表5.3.3取值为1. 5。h立杆步距l0/=2.6/0.0158=164.48根据建筑施工扣件式钢管脚手架安全技术规范附表C查表得0.262N/A17.66×103/(0.262×4.89×102)137.81N/mm2205N/mm2（满足要求）根据以上验算可知，地下室顶板支撑架满足施工安全要求。4.2.4 支撑架搭设注意事项1、支撑架立杆间距要准确，纵横间距均为500mm。2、支架立杆要竖直设置，2m高度的垂直允许偏差为15mm。3、立杆下部垫放槽钢进行荷载分散。4、立杆上部采用快拆头订金，并垫放槽钢进行荷载分散。5、支撑架纵横方向均设置扫地杆,扫地杆距离底板面200mm。6、支撑架四周与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续设置。4.2.5 地下室顶板混凝土抗压计算地下室顶板单位面积承受的压力为：70.625KN/ m2=0.07 N/ mm2C35混凝土抗压强度为35 N/ mm2远大于0.07 N/ mm2，所以地下室顶板混凝土抗压满足要求。5 施工电梯安装5.1 安装说明本次安装的电梯型号为SC200/200；（SCD200/200），该型电梯是目前建筑机械在施工生产中较为先进的施工设备，采用三电机笼顶驱动板驱动、齿轮齿条传动，不带配重（该型施工电梯采用两电机笼顶驱动板驱动、齿轮齿条传动、带配重）；单笼载重量为2000kg；标准节截面为850mm×850mm，标准节之间采用八颗8.8级高强螺栓连接。安装总高度分别为1#、3#、4#、5#、6#110m；7#为90 m;2#、8#为65 m，基础定位详见施工电梯选型及布置方案。电梯安装应选择晴朗天气，风速不得大于5级。安装时应严格遵守原厂说明书及安装规程。5.2 安装前的准备工作5.2.1 场地准备项目应负责清理作业面周围障碍物，以确保电梯安装的顺利进行。5.2.2 基础准备：施工电梯基础底座直接安装于地下室顶板，在施工电梯安装前对地下室顶板进行加固完毕。5.2.3 设备及工、用具准备：1、起重设备：使用现场各楼栋塔式起重机。2、安装工、用具：经纬仪1台，水准仪1台，套筒1套，专用标准节螺栓扳手2把，活动扳手1套，气割1套，电焊机1台。3、人员准备：现场安装管理：曹军伟 朱启贵 李小五（3人）安装人员：4人辅助人员：3人 电工1名，电焊工1名，王龙明（安装）5.3 管理组织机构及职责1、现场安装总负责： 胡长春负责协调解决现场用电、劳动力、材料及机具、车辆供应，障碍物排除，以及与电梯安装相关的具体事项。2、施工电梯安装机械师： 朱启贵负责电梯安装方案和规范的实施，解决技术问题，检查安装中的不安全隐患，安装完毕后组织验收。3、安装技术电气师：朱启贵负责对施工安装人员进行技术指导，及时解决安装中的技术问题和配件的供应，负责对施工电梯进场检验、过程检验和竣工检验。5、安全技术监督员： 阮文清监督检查人为不安全行为，制止电梯安装作业中的不安全现象。5、安装人员： 由曹军伟带领各设备厂家安装人员负责电梯安装的具体操作工作。6、辅助人员：刘树贤（电焊工），林绍祥（电工）5.4 安装程序及控制1、工序实施：电梯各部件运至现场到位后组织拼装、检查和安装。安装电梯底座（用水准仪调平）安装防护围栏安装导轨架（6m，用经纬仪检查其垂直度）安装吊笼安装套架及对重安装电气系统接电试运行安装导轨架（至施工层，同时安装附墙装置，并用经纬仪随时检查调整其垂直度）调试坠落实验检验验收（其具体安装方法见安装使用说明书）2、安装程序的控制：安装底座、护栏、导轨架安装吊笼、套架及对重、加节、通电调试、坠落实验5.5 安全技术措施5.6 安全措施：1、塔式起重机要严格按照起重操作规程进行吊装；2、电梯安装必须遵照原厂说明书及有关安装规程；3、全体工作人员必须集中精力，专人指挥，相互配合，确保安全；4、参加高空作业人员必须严格遵守高空作业的安全技术规程；5、所有参加人员必须穿戴好安全防护用品，包括安全帽、安全带等；加节吊笼运行时，工作人员身体的任何一部分不能超出安全栏杆。6、注意防止高空坠物，应将工具、螺栓等随手放入工具包内，严禁上下抛掷工具；7、安装场地内禁止非工作人员入内，8、严禁作业前喝酒和嬉闹行为。5.7 技术措施1、吊笼安装起吊时一定要平稳，沿导轨架下移时应轻缓；在齿轮与齿条进入啮合前先稳一下，避免造成较大冲击导致损伤。2、电动升降加节时，上限位、极限限位碰块还未安装或已拆除，所以操作时必须谨慎，要在导轨架适当位置做上醒目标志，以免冒顶。3、任何情况下，防冒顶限位撞块应在最上一节标准节或套架上安装好，否则不准开动电梯。4、附墙杆的水平倾角不得超过±10°范围，上下层剪刀撑应交叉反向。5、附墙杆、排杆、立柱支架或过渡架的扣件，在76立管上安装时应尽量靠在一起，最大间距不应超过300 mm。6、所有螺栓均要拧紧。5.8 危险源点及预案坠物伤人：禁止高空抛物，系绳传递物品。小吊杆、吊车起吊前检查起重设备及其安全装置。重物不得在空中长时间停留。起重工作区域内无关人员不得停留或通过，在起重臂及吊物下方严禁任何人通过或停留。若有人受伤，根据伤者情况进行就地处置或送医院救治。5.9 电梯安装后的检查验收电梯安装调试好后，必须由生产技术部门、动力部、检验员、项目工地安全员进行检查，并经新乡市建设工程管理处等相关部门检验验收合格。5.10 文明施工措施1、材料、设备、工具摆放整齐，做到工完、料净、场地清。2、按照指定工期完成作业任务。3、着装规范。5.11 危害辨识控制计划表一 施工电梯拆卸危害辨识控制计划序号作业活动危险因素可能导致的事故现有控制措施备注1高处作业身体越过笼顶护栏人员坠落加强职工安全教育，加强现场监督检查2高处作业身体不适人员伤害停止作业休息3高处作业打斗嬉戏人员坠落严禁工作期间打斗嬉戏4高处作业酒后上岗人员伤害严禁酒后上岗作业5高处作业抛扔物件人员伤害传递物件使用绳索6电梯操作笼内操作人员伤害作业期间一律采用笼顶操作7电梯操作误动作电梯不运行时操作按钮扳至总停位置，启动前鸣笛加强现场监督检查8电梯操作限位未恢复梯笼冒顶、机械损坏、人员伤害加强现场监督检查，明确恢复责任人9电梯操作有人在运行通道作业人员伤害加强现场监督检查，有人在梯笼运行通道作业时，禁止启动电梯10电梯操作荷载偏心严重机械损坏人员伤害注意现场监督，荷载尽量配平11吊车配合作业大雾天气机械损坏人员伤害严禁起吊12吊车配合吊物影响视线机械损坏人员伤害严禁起吊13起吊重物吊物重量不明机械损坏人员伤害严禁起吊14起吊重物起吊物未绑牢机械损坏人员伤害严禁起吊15起吊重物钢丝绳损伤机械损坏人员伤害严禁起吊16起吊重物支腿未支牢机械损坏人员伤害严禁起吊表二 职业健康安全交底职业健康环境危害：秋季易腹泻、犯困。预防措施：不吃不洁食物，保证充足的睡眠。1、各种油桶废油脂应收集堆放并予以标识，以免污染环境。2、饮用水瓶、一次性餐具等生活垃圾应放入垃圾池（桶）中严禁随意丢弃。施工现场针对性交底危险因素1、高空坠落，高空坠落物体打击。防 范 措 施1、高空作业时身体不得超出笼顶护栏、所有作业人员必须戴安全帽，高空传递物件必须抓牢递稳，操作人员要集中精力，防止坠落伤人。应 急 措 施1、现场应备有一台值班车，专人职守。2、施工过程中如万一发生意外，导致人员受伤，应进行现场急救并立即就近送往医院救治，及时上报。6 施工电梯附墙施工电梯附墙采用厂家提供的标注附墙部件，第一道附墙安装于二层结构梁上，以后每三层设附墙一道，附着点相距9.0m。附墙安装严格按照施工升降机施工说明书进行。2-1#楼由于立面为双曲线结构，电梯附墙须单独设计，详见下图：施工升降机4.14.5米特殊附墙方案施工升降机4.85.2米特殊附墙俯视示意图施工升降机4.85.2米特殊附墙侧视示意图施工升降机5.45.8米特殊附墙俯视示意图施工升降机4.85.2米特殊附墙侧视示意图7 施工电梯平台脚手架搭设施工电梯平台脚手架采用钢管扣件式脚手架。脚手架从地下室底板开始搭设，搭设至五层后采用悬挑工字钢进行卸载，以上每七层（同悬挑外架每挑搭设层数）采用悬挑工字钢进行卸载。每层相应位置梁板上预埋短钢管，作为拉结架体使用，从而通过连墙件使架体与建筑物形成有效连接。根据我公司标准化图册要求，平台两侧按照离平台面0.5m和1.1m高度要求设置两道防护栏杆，并张挂密目安全网封闭，平台外侧设置踢脚板，并张挂楼层标识牌。施工电梯平台脚手架两侧设置斜撑及临边防护栏杆，每层楼应设置连墙件和八字撑。平台脚手架采用木模板进行封闭，底座所用模板木坊必须与架体钢管紧固，不得出现探头板的情况存在。7.1 平台脚手架的搭设施工电梯平台脚手架必须有足够的承载能力、刚度和稳定性。在施工过程中，严禁出现在各种荷载作用下失稳倒塌以及超过容许要求的变形、倾斜、摇晃或扭曲现象，以确保安全施工。另外，平台要满足横平竖直、形状一致、平竖通顺、间隔均匀、连接牢固、有安全操作空间等要求。7.1.1 搭设方法施工电梯平台脚手架搭设时，底部的立杆应间隔交叉用不同长度的钢管，接头位置至少错开500mm，先立内、外侧立杆。架设脚手架时，勿单独一人操作，要防止钢管意外失手坠落伤人，立杆立好后，即架设大、小横杆，当第一步的大小横杆架设完毕后，即在其上铺设脚手板固定好后，以方便操作者上去架设第二步脚手架。搭设第二步架子时，要注意在同一跨或同一步内错开钢管接头的位置。7.1.2 注意事项在施工电梯脚手架没有形成前，在施工电梯部位的结构临边要搭设防护栏杆，防治人员高空坠落。立杆接长、扶手接长应用对接扣件，杆件的对接接头应尽量靠近杆件的节点。上下大横杆的接头位置应错开布置在不同的立杆纵距中。小横杆应贴近立杆布置，距离300mm，搭于大横杆之上并用直角扣件扣紧，在相邻立杆之间设一根小横杆，在任何情况下均不得拆除立杆与大横杆交接处的小横杆。立杆和大横杆必须用直角扣件扣紧。在搭设施工电梯平台脚手架时，每完成一步都要及时校正立杆的垂直度和大小横杆的标高及水平度。钢管伸出扣件之外的长度不得小于100mm。密目安全网一定要张紧，网片之间搭接10厘米，并用铁丝绑牢。施工电梯平台脚手架搭设完毕后应进行验收，验收合格并办妥验收手续方可使用。7.2 质量要求1、钢管与扣件必须相配套，材料与性能均符合国家有关规范要求。2、施工电梯平台脚手架立杆各步接头必须采用对接扣件连接。相邻两立杆接头应错位不少于500mm，且应不在同一步内；纵向水平杆（大横杆）接头必须采用对接扣件连接，上下相邻两根纵向水平杆接头应错开不少于500mm，同一步内外两根纵向水平杆的接头应错开，并不在同一跨内。3、立杆纵向偏差不大于100mm，横向偏差不大于50mm；纵向水平杆（大横杆）水平偏差不大于总长度的1/300，且不大于20mm；横向水平杆（小横杆）不大于10mm。4、脚手架的步距、立杆横杆距偏差不大于20mm；立杆纵距偏差不大于50mm。埋入梁内的短钢管和钢管头露出楼面的长度应不小于200mm。5、扣件的紧固力宜在4065N·M范围内，不得低于40N·M或高于65N·M。6、与结构主体的连接要牢固，无松动现象。7、密目安全防护网必须牢固地捆绑在施工电梯平台脚手架上。7.3 施工电梯平台脚手架的验收和保养7.3.1 验收程序架子搭设和组装完毕，使用前必须由项目经理、技术负责人、项目安全负责人、架子班长等人员组成验收小组，进行验收，并填写验收单。架体在使用过程中，要经常检查，确保安全可靠。施工人员必须严格执行建筑安装工人安全技术操作规程中关于“架子工”的规程。7.3.2 验收内容脚手架的步高，立杆纵、横间距，立杆的接头位置、立杆的竖直度；大小横杆的标高、水平度，大小横杆的交叉位置；脚手板的固定；剪刀撑的位置、距离、角度和搭接；隔离层防护和外立面安全网；登高设施，扣件的紧固程度；连接杆的数量和牢固程度；脚手架所用的钢管、扣件、及其他材料的材质证明；所有操作人员必须持证上岗，且应经常体检，并合格。7.3.3 脚手架的保养检查施工电梯平台脚手架的整体和局部垂直偏差；各种型号的扣件需涂油和紧固；与建筑物连接的检查，检查连接件是否齐全和完好，有无松动、移动。要对外围安全网，安全防护设施，外侧挡板，登高设施和接地防雷等安全设施进行检查；检查施工电梯平台脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸载至设计荷载。7.4 施工电梯平台脚手架的拆除1、拆除原则：先加固，后拆除。2、施工电梯平台脚手架在拆除前应检查扣件连接、连墙件、支撑体系等是否符合构造要求，并由单位工程负责人进行拆除安全技术交底，清除架体上杂物及地面障碍，根据检查结果确定拆除顺序和措施，并经主管部门批准后方可实施。3、划分作业区，地面专人指挥、警戒，严禁非作业人员入内。4、高处作业人员必须戴安全帽，系安全带，穿防滑鞋。安全带应高挂低用，并应挂在固定的可靠物件上。 5、拆除作业必须由上而下逐层进行，严禁上下同时作业。6、连墙杆必须随拆除脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步，若高差大于2步应增设连墙件加固。7、各构配件严禁抛掷至地面。8、当天拆的钢管、扣件，当天清理归堆码放。9、拆除时，钢管等材料由每层的开口处传递下来，传递时，每层一人双手握住钢管向下传递，当下层工人双手接住钢管时，上层工人才能松手。这样依次传到地面，归堆码放。10、施工电梯平台脚手架的拆除应按确定的拆除程序进行。连墙点必须与施工电梯平台脚手架同步拆除，应在位于其上的全部可拆杆件都拆除之后才能拆除。7.5 安全及文明施工7.5.1 安全施工措施1、架子工必须持证上岗，架子上的操作人员必须穿防滑鞋、挂安全带和带好工具袋，将暂时不用的工具放入工具袋中。2、架子作业人员要做好分工、配合协调施工，作业层不允许二步架同时施工。3、搭设材料应随搭设进度，随用随上以免发生不当掉落伤人。4、每次施工，要将架体上所有的材料用完或将剩余材料卸下，不得存留在作业面上，已搭设好的架体要形成稳定的结构，不稳的要临时加固。5、在搭设过程中，地上配合作业人员要尽可能的避开落物区域。6、严禁使用不合格的钢管、扣件搭设施工电梯平台脚手架。7、架子搭设过程中要有专人指挥，作业人员必须统一服从指挥和管理。8、遇有六级以上大风或恶劣天气，不得施工。9、对施工人员进行安全交底。10、钢管严禁单点起吊。7.5.2 安全使用措施1、施工电梯平台脚手架四角设避雷针。2、不得任意拆除施工电梯平台脚手架的基本构件，因施工需要必须拆除时应经得施工负责人的同意，并采取可靠的弥补加固措施。3、当作业面的高度不够而需要垫高时，应采用可靠的垫高方法，垫高不得超过0.5m。7.5.3 安全管理措施1、项目必须有专门的安全技术措施，并不得一般化。2、大风雨过后要对施工电梯平台脚手架进行全面检查保修。3、施工电梯平台脚手架搭设完毕后必须由负责人验收合格方可使用，并在使用期间安排专业人员进行维护保养。4、施工现场实行逐级安全技术交底制度，班组长每天要对工人进行施工搭设要求、作业环境的安全交底。
