津南某小区基坑降水施工方案.doc

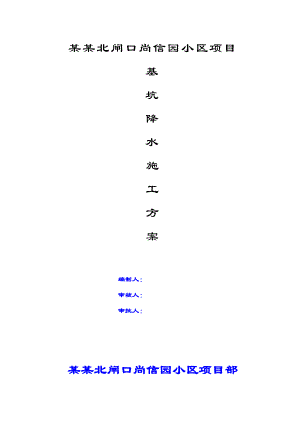

某某北闸口尚信园小区项目基坑降水施工方案编制人：审核人：审批人：某某北闸口尚信园小区项目部目 录一、编制依据11.1、合同11.2、工程地质勘察报告11.3、经过有关部门审批的有效施工图11.4、国家有关规范规定11.5、其他依据1二、工程概况1三、场地工程地质水文条件23.1、场地地层分布23.2、不良地质作用及特殊土33.3、工程水文地质条件3四、施工部署4五、11、12号房基坑深井降水计算45.1、基坑涌水量计算书45.2、单井出水量55.3、管井数量确定55.4、布井原则5六、施工准备66.1、材料机械准备66.2、技术准备66.3、劳动力组织：6七、管井施工67.1、管井构造67.2、井点施工工艺程序：77.3、施工过程7八、管井使用与封堵9九、质量要求10十、周边环境监测1010.1、沉降观测基准点的布设及测量1010.2、沉降观测点的布设1010.3、建立固定的观测路线1010.4、观测技术要求10十一、沉降控制措施11十二、基坑开挖时管井保护11十二、安全技术措施1112.1、安全技术措施1112.2、安全操作规程12十三、文明施工及环境保护措施1313.1、文明施工1313.2、环保措施13十四、附表、附图1414.1、管井降水水位观测记录表1414.2、降水管井平面布置图15一、编制依据1.1、合同中天建设集团有限公司天津公司与天津天地源置业投资有限公司签订的建设工程施工承包合同。1.2、工程地质勘察报告 天津市勘察院进行工程勘探的某某北闸口尚信园小区项目勘察报告。工号：K2011-0306，勘察号：2011486。1.3、经过有关部门审批的有效施工图天津市天友设计股份有限公司设计的某某北闸口尚信园小区项目施工图（2011.9.26）。1.4、国家有关规范规定1、建筑基坑支护技术规程（JGJ120-99）2、建筑与市政降水工程技术规范（JGJT11198）3、供水管井设计、施工及验收规范（CJJ10-86）1.5、其他依据1、建筑施工计算手册2、基础工程施工手册（第二版）3、施工现场周边环境二、工程概况本工程位于天津市某某北闸口镇建新东道、政平路、津崎公路所围地块内。本项目为尚信园小区项目二标段工程，由2栋高层及4栋多层组成，包括4#7#多层（4层与5层）及11#与12#楼（28层）高层组成，总建筑面积为93000平方米。天津某某北闸口尚信园小区项目分别由下列单位参与施工建设：建设单位：天津天地源置业投资有限公司设计单位：天津市天友建筑设计股份有限公司勘察单位：天津市勘察院施工单位：中天建设集团有限公司三、场地工程地质水文条件3.1、场地地层分布勘察资料显示，本场地埋深75.0m深度范围内，地基土按成因年代可分为以下9层，按力学性质可进一步划分为16个亚层。自上而下分述：1、人工填土层全场地均有分布，厚度一般为0.62.0米，本层土由耕土和素填土组成。耕土主要分布在产地东侧，厚度为0.61.00m，呈褐色，可塑状态，粉质粘土，属中压缩性土，素填土主要为粉质粘土，中压缩性土。2、全新统上组陆相冲积层厚度为0.82.90m，顶板标高为2.590.40m，主要由粉质粘土组成，属于中压缩性土。本层土水平方向土质较均匀，分布较稳定。一般位于埋深3.0m以上，主要由粘土（力学分层号2）组成，属中压缩性土。3、全新统中组海相沉积层厚度13.0019.50m，该层土由上向下可分为4个亚层。第一亚层，粉质粘土（力学分层号 6a）：厚度为0.72.30m，呈灰色，软塑状态，有层理，含贝壳，属中压缩性土；第二亚层，粉质粘土（力学分层号 6b）：厚度为1.002.50m，呈灰色，软塑状态，有层理，本亚层土砂性大，局部为粉土，属中压缩性土；第三亚层，粉质粘土（力学分层号 6c）：厚度为9.7011.10m，11号孔处厚度较大，为14.40m，呈灰色，软塑状态，有层理，含贝壳，属中压缩性土；第三亚层，粉质粘土（力学分层号 6d）：仅B区分布，11号孔处缺失，厚度为2.806.00m，无层理，含贝壳，属于压缩性土。本层土6a、6b、6c亚层土质较均匀，分布较稳定，6d亚层水平方向上分布不连续，仅B区分布。4、全新统下组陆相冲基层仅A区分布，厚度2.905.70m，主要由粉质粘土组成，呈灰黄色，无层理，含铁，属于中压缩性土。本层土水平分布不连续，仅A区分布。5、上更新统第五组陆相冲击层厚度为7.3010.10m，主要由粉砂组成，呈黄灰色，密实状态，一般属低压缩性土，局部夹粉质粘土透镜体。本层水平方向上图纸较均匀，分布较稳定。6、上更新统第四组滨海潮汐带沉积层揭示厚度7.5010.60m，主要由粉砂组成，呈灰色，密实状态，无层理，含贝壳，属低压缩性土，局部夹粉质粘土透镜体。7、上更新统第三组陆相冲基层揭示厚度10.0012.30m，主要由粉质粘土组成，呈灰黄色，可塑状态，无层理，含铁质，属中缩性土，局部夹粉土透镜体。本层土水平方向上土质较均匀，分布较稳定。8、上更新统第二组海相沉积层揭示厚度5.506.80m，该层从上而下可分为2个亚层。第一亚层，粉土：厚度为1.702.80m，呈灰色，密实状态，无层理，含贝壳，属中压缩性土。第二亚层，粉土：厚度为3.204.50m，呈灰色，可塑状态，无层理，含贝壳，属中压缩性土。局部夹粉土、粉质粘土透镜体。本层土水平方向上土质较均匀，分布较稳定。3.2、不良地质作用及特殊土根据勘察报告，在本工程拟建场地内范围内，不存在影响拟建场地整体稳定性的不良地质作用。场地表面耕土长年受人为扰动，素填土填垫年限大于十年。3.3、工程水文地质条件本工程场地的地下潜水水位如下：初见水位埋深2.53.00米，相当于标高0.44-0.08m。静止水位埋深1.402.30m，相当于标高1.520.81m。表层地下水属潜水类型，主要由大气降水补给，以蒸发形式排泄，水位随季节有所变化。一般年变幅在0.51.0m左右。埋深15米以上各层土渗透系数及渗透性如下表：地层编号岩性垂直渗透系数Kv（cm/s）水平渗透系数Kh（cm/s）渗透性4粉质粘土1.01×1072.06×107不透水6a粉质粘土3.37×1072.30×106微透水6b粉质粘土（砂性大）2.57×1052.84×105弱透水6c粉质粘土5.17×1071.83×105微透水四、施工部署本工程11#楼与12#楼深基坑部位采用坑内大口井降水方案，井距约1820m，坑底做盲沟，与降水井相连形成降排系统。基坑外围设置截水沟，随时排除地表积水。本公司根据地基勘测报告数据以及以往的施工经验，并经相应验算，拟定二标段施工场地内共设降水井数量为16口，深度9米，（相对于现场地面），电梯井部位的深度12米，设观察井3口，深度9米。施工时，先施工降水井，再施工观察井。五、11、12号房基坑深井降水计算5.1、基坑涌水量计算书1、.基坑类型：基坑属于均质含水层澘水完整井基坑,且基坑远离边界。2、基坑简图：3、计算公式： 其中 Q基坑涌水量； k渗透系数，k=0.01； H澘水含水层厚度，H=7.00m； S基坑水位降深，S=4.00m； R降水影响半径，R=2.12m； r0基坑等效半径,r0=13.23m。4、计算结果： 基坑涌水量 Q=8.48m3/d5.2、单井出水量按建筑基坑支护技术规程（JGJ120-99）中给出公式进行计算：=120×3.14×0.2×0.2×=2.88 m3/d式中：q单井出水量（m3/d）；rs过滤器半径（m）；l淹没部分的过滤器长度（m）；k含水层渗透系数（m/d）；5.3、管井数量确定用总的涌水量除以单井出水量，再加以一定的富余系数即可确定，且此富余系数一般不小于1.1. 1.1×8.48÷2.8845.4、布井原则深井一般沿基坑周围离边坡上缘2米左右环形布置，施工允许的情况也可在基坑中布置一部分井（这样降水效果更好），井点应深入透水层6-9米，通常应比所需降水的深度深58米，井距一般为1820米，井距太大时降水效果不好，如果计算出的数据使井间距大于15米，一般要进行修正。这其中还要考虑到有些水泵坏时，维修的间隔不能给附近水位造成过大的提升，也就是说要有一定的富余度。六、施工准备6.1、材料机械准备1、回旋钻孔机1台，钻头直径为700m；2、滤水井管滤水井管采用直径500mm无砂水泥管，管壁和管底外包多层土工布及等粒径碎石，其透水直径不小于700mm。3、吸水管用直径50100mm的钢管或胶皮管，插入滤水井管内，其底端沉到管井吸水时的最低水位以下。4、水泵采用水泵型号Q6-22/2-0.75kw，扬程33m，流量3m3/h的深井潜水泵，每个井管装置一台。配电箱为一机一箱，配电箱和电缆架空。5、其他：85mm豆石、木底座或混凝土底座、沥青、麻布等。6.2、技术准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。3、对设置井点位置进行平整、放线，用白灰标明其位置。6.3、劳动力组织：本工程投入打井机器三台，工人12名，打井工期暂定为6天，由于降水过程主要由机械设备来完成，因此整个现场布置电工2人、机修工2人、值班人员2人。用电线路问题由电工负责解决，污水泵内部故障由机修工负责排除。七、管井施工7.1、管井构造管井的滤管为无砂大孔混凝土，采用粒径为85mm的豆石加水泥按61左右比例预制而成，强度大于2MPa，每节长1m左右。最下部一节为有孔滤管，其空隙率为2025。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为500。7.2、井点施工工艺程序：井点测量定位挖井口、安护筒钻孔就位钻孔回填井底砂垫层吊放井管回填井管与孔壁间的砂砾过滤层洗井井管内下设水泵、安装抽水控制电路试抽水降水井正常工作降水完毕拔井管封井。7.3、施工过程管井采用泥浆护壁钻孔法成孔，孔的直径700mm，泥浆护壁。待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水3-15mm小豆石，地面以下0.5米范围用粘土填实，用压缩空气将泥浆吹出洗井，然后抽水。1、井位测定后埋设护筒（为确保进度，每台钻机护筒配备2只），用以固定井位，防止孔口坍塌，护筒与孔壁间的缝隙用粘土填实，以防止漏水。护筒内径应比钻头直径大200mm；埋入土中深度在0.51m。2、钻机安装就位，经平整三线对中后，开始钻进。钻具采用三翼刮刀合金钻头，全面钻进。根据地层情况，相应调整钻进三大参数。3、钻孔：钻井过程中要匀速随时观察循环泥浆的稠度以防出现塌空及偏孔现象。对于一些易塌孔的地层，局部采用优质泥浆护壁，以保证孔径的较规则和垂直，遇易缩颈土层，则应控制钻进速度，保证成孔截面。钻进速度应根据土质情况、孔径、孔深大小确定，在淤泥和淤泥质粘土中不宜大于1m/min，在较硬的土层中以钻机无跳动、电机不超荷为准。4、护壁、清孔：钻进中根据工程地质条件不同，泥浆性能亦作相应的调整。在保证桩孔不塌、不缩颈的前提下，对砂性土层，除采用优质泥浆护壁外，尚不能达到较好的效果，此时应同时投入黄泥团，提高泥浆的粘度，确保护壁质量。在施工过程中始终保持孔内泥浆液面高于地下水位，以保持泥浆对孔壁的压力。工程中局部土层可能产生泥浆流失现象，此时施工现场应增设大容量给水泵，确保孔内的泥浆压力。5、下管及回填滤料：清孔完成后要立即下管，下管时要保证井管的垂直，管口之间不能错口，回填滤料要及时发防塌孔。井管下放时，将预先制作好的井管用三木塔借卷扬机分段下设，分段直下到井底。井管安放应垂直并位于井孔中间；管顶部比自然地坪高500mm左右。井管的接头应对正。管井采用无沙砼井管，单管长度1米；管井制作为32.5级水泥、水灰比0.29、灰骨比1：4，试验压强为102.8Kgf/cm2、渗透系数1498m/d。根据本工程实际情况滤料宜采用石英岩或硅化岩石组成的砾石作为滤料，填砾厚度为50mm。井管与土壁间填充砂砾滤料。滤料规格应与含水层岩性相适应，使其形成的孔隙，在洗井时，应能通过含水层中的沙粒直径d50mm的大部分细小颗料进入井中排出地面，而直径d50mm的骨架颗粒稳定聚积在滤料外围开有成天然过滤层。下滤料时不得用装载机直接填料，应用铁锹下料，以防分层不均匀和冲井管，填滤料一定要一次连续完成，从井底填到井口下1m左右，上部采用不含砂石的粘土封口。管周围填冲滤料后，用潜水泵将井底沉浆排出孔外，并按规定先清洗滤井，冲除沉渣。6、安放水泵：潜水泵在安装前，应对水泵本身和控制系统作一次全面细致的检查。检验电动机的旋转方向，各部位螺栓是否拧紧，润滑油是否加足电缆线接头的封口有无松动，电缆线有无破坏折断等情况，然后在地面上转35min，如无问题，始可放入井内使用。深井内安放潜水电泵，可用绳索吊入滤水层部位，上部应与井管口固定。设置深井泵的电动机座应安设平稳，转向严禁逆转，防止转动轴解体。潜水电动机、电缆及接头应有可靠的绝缘，每台泵应配置一个控制开关，主电源线路沿深井排水管路设置。7、试抽水管井成井后，需用2寸大口径潜水泵作洗井和抽水试验，井底沉淀物厚度不得超过5/1000，满足要求后始转入正常工作。8、开始井点排水时，先排入沉淀池，再转入市政排水网。八、管井使用与封堵1、降水井在使用中，应经常检查，并对井内水位下降和流量进行观测和记录。检查水位是否正常，有无滤塞现象，水泵是否正常运转等，如情况异常，必须换泵检修，以保证降水效果。2、管井封堵基坑外管井封堵，采用黄砂或石屑进行回填封堵。基坑内管井封堵在坑（槽）挖好后，将露出部位井管用400mm的钢板桶进行置换为钢制井管，包括底板厚度，置换深度不小于800mm，并在钢井管的外围（基础底板中间部位）焊止水环，浇至基础底板中。达到设计要求的封井条件后，用潜水泵将降水井内水进行大量抽出，搅拌混凝土干料填充至铁壁井管底部，往井内加入50KG干水泥，并立即用高于基础底板混凝土强度一等级的微膨胀抗渗混凝土浇筑至底板厚度的一半位置，再使用铁壁井管同径12mm厚的钢板将底部焊接严密，观察无渗透后，用高于基础底板混凝土强度一等级的微膨胀抗渗混凝土浇筑至基础底板面。3、封井时间基坑外管井在基础底板浇筑后封堵；基坑内管井封堵时间根据设计要求确定；观察井在地下室室外回填土后封堵。九、质量要求钻孔的垂直度是成井质量的重要指标，井孔的倾斜或弯曲直接影响到成井质量与施工安全。根据国家标准规定进管泵段以内的倾斜度不得超过1度。泵段以下不得超过2度。钻孔时随时用测斜仪检测井孔的垂直度。十、周边环境监测根据设计图纸要求和天津市建委有关的变形观测规定，为了掌握施工降水对周边建筑物的影响，并及时了解工程施工对结构变形的影响，预防结构可能出现的变异，考虑对周边进行沉降监测，并作好施工记录。10.1、沉降观测基准点的布设及测量1、沉降观测基准点采用施工测量所埋设的三个高程水准点。水准点的间距不大于50米。2、在场区内任何地方架设仪器至少后视到两个水准点，并且场区内各水准点构成闭合图形，以便闭合检校。3、各水准点要设在建筑物开挖、地面沉降和震动区范围之外，水准点的埋深要符合二等水准测量的要求。根据工程特点，建立合理的水准控制网，与基准点联测，平差计算出各水准点的高程。10.2、沉降观测点的布设沉降观测点应布设在变形明显而又有代表性的部位。10.3、建立固定的观测路线由场区水准控制网，依据沉降观测点的埋设要求，确定沉降观测点的位置。在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处作好标记桩，保证各次观测均沿同一路线。10.4、观测技术要求1、沉降观测按国家一、二等水准测量规范规定的二等水准测量要求进行。观测过程中应遵循观测仪器、观测路线、观测方法、观测环境、观测人员五固定的原则。沉降点埋设完毕进行首次观测时必须进行联测，以保证沉降数据的衔接和完整。2、观测仪器选用精密水准仪与其配套标尺进行观测。测站观测顺序:往测：奇数站为后前前后；偶数站为前后后前。返测：奇数站为前后后前；偶数站为后前前后。3、沉降观测点埋设完毕并稳定后，连续观测两次，取其平均值作为沉降观测点的初始值；并形成技术资料如：作业说明、沉降观测记录及平面布置图等。4、观测过程中，每观测一次，作一次沉降观测记录。5、观测作业累计三个月，作沉降观测技术分析，并有荷载、时间、沉降量曲线图等资料作说明。6、沉降观测工作完成（作业终止）后，对形成的沉降观测资料进行整理。十一、沉降控制措施1、发现观测井水位不稳定时立即停止降水，同时对周边的道路，建筑物进行观测与测量，并进行详细的记录与分析。并及时通知甲方、监理和设计，根据情况编制合理的应急方案。2、观察井水位变化过大时可采用回灌法，将降水井封闭用压力泵注水，密切注意周边建筑物沉降的速度直至沉降停止。3、对发生沉降过大局部区域可采用灌浆法固结沉降区域的土壤。当周围建筑物沉降停止后，在观测井左右10m范围内进行水泥浆压注，压注量每m3不少于120kg或压力不低于4kg。十二、基坑开挖时管井保护土方开挖时，井点的保护非常重要，需要重视，要求安排人员现场看护，当开挖到井点附近时，将井里的水泵提出，并在井口上加盖，做好标记。土方开挖过程中，注意对管井的保护，防止压碎或压坏，降水井管随地面挖土进度一节节往下拆除。拆除管井时，防止土调入管井。当挖土达到设计标高后，将降水井口修平至设计基底标高以下300mm处。基坑开挖至坑底标高时沿基坑周边作等粒径碎石盲沟，盲沟要注随挖随填，形成宽300mm，深度400mm与降水相连组成降排水系统。十二、安全技术措施12.1、安全技术措施在施工过程中自始至终贯彻“安全第一，质量第一”的方针，进行安全交底，强化施工管理。为了保证施工顺利进行，必须做到以下几点：1、广泛开展三级安全教育，使每个职工认识到安全与质量同样重要，不容忽视，切实做好安全工作。2、施工场地内施工人员应有劳动保护措施作业，特种工必须经过安全培训并持有上岗证。3、进入施工现场必须戴好安全帽，扣好帽带。4、上班人员不得酗酒，严格执行安全劳动保护条例。5、严禁穿拖鞋上班，酒后不准进入现场。6、加强用电管理，做到专人专职管理，不得随意接触电器设备和开关，用电设备必须安全可靠，并有保护接地措施和触电保护装置，随时检查各种电器的完好性，特别在防讯暴雨期间切实做好安全用电措施。7、随时检修各种机械设备，加强保养，不得带病作业，不准超负荷使用。8、施工现场设安全检查员，负责日常安全检查工作，场内必须设立安全记事牌，将每天安全情况通报工地。9、施工现场范围内设置围栏（围墙），加强管理，禁止非施工人员随意进入施工区域。10、管井打成后，要及时加盖，以防落入人员和物品。11、维修水泵时应在切断三级箱的漏电保护器后进行，专人监护三级箱。12、清除水泵内的污物时，应先切断电源，专人监护配电箱。13、降水期间，降水井井口应做井盖，以防人员坠落和异物进入井内，影响降水。14、在基坑内的所有降水用电线路应设套管，防止硬物损伤后漏电。沿基坑四周布置的线路可以沿防护栏杆架空设置，但是应做好防护栏杆的接地保护，防止触漏电的发生。15、在现场四周设置明沟和集水井，以利于雨季的时候及时排除地表水12.2、安全操作规程1、成桩机械必须经鉴定合格，不合格的机械不得使用。2、机械操作人员必须经过一定的培训，了解机械构造及技术性能。非专职操作人员不得任意登机操作，操作人员酒后或患病不得登机操作。3、每次钻孔前，应对钻机及配套设备进行全面检查，特别应注意卷扬机刹车是否可靠、钢丝绳是否有断丝、钮断现象，电器设备是否完好正常，各润滑部位应加油保养，各部检查完后，方可开机，否则不得开机。4、成孔设备就位后，必须平正、稳固，确保在施工中不发生倾斜、移动。5、提升电缆时，若无电缆卷筒应带好绝缘手套，应检查电缆有无碰伤漏电现象，现场工作人员应穿绝缘胶鞋，佩戴安全帽。6、拆装钻杆、砼导管时，应保证连接牢固，注意不要把工具及钻杆销轴、螺帽等丢失到孔内。7、每班操作完毕，应将钻具提出孔外。8、成桩机械平移时，必须保证机身的平稳、轨道的平度和刚度，如长距离平移时，必须有平整的道路，否则必须铺设轨道，且轨道必须平稳、保证机身不发生倾斜。9、在降水期间设专人对井点的水泵电线及管道进行管理与维护。十三、文明施工及环境保护措施13.1、文明施工按天津市和公司的有关规定进行文明施工现场管理，规范的设置施工现场平面图，本工程位于市区内，文明施工尤为重要，在施工中必须体现“方便人民生活，有利发展生产，保证生态环境”的原则。在提高工程社会效益的前提下，积极开展争创“文明工地”的活动，必须做以下几点：1、 建立各种制度，施工现场设置明显的标志标语，施工现场布置符合公司的综合管理体系要求。2、施工区域与非施工区域必须有标记，并进行帷幕。3、工程施工范围内要设置一定的排水措施，防止泥浆外溢。4、搞好周围单位和居民的关系，积极协调外围工作。5、钻孔过程中泥浆排向专用泥浆池，严禁场地乱倒乱流。6、钻孔及安装管井时注意控制噪音。7、 排出的地下水经过沉淀池后排入市政管网，严禁直排，导致市政管网的堵塞。排水期间要随时对沟槽内、沉淀池内的沉积物进行清理，保证沉淀排放的效果。13.2、环保措施（1）本工程由项目经理全面负责文明生产与环保措施的严格落实，既保证工程顺利进行，又保证四周环境的整洁。（2）设专人维护场地，专职管理泥浆池。，防溢失，泥浆排污不影响现场环境，做到无污染。经过循环多余的沉渣泥浆用有大排污灌的汽车外运，堆置到预先联系好的排污场地。十四、附表、附图14.1、管井降水水位观测记录表 管井降水水位观测记录表日 期时 间开始时水位标高(m)降水途中暂时停止时水位标高(m)备 注14.2、降水管井平面布置图
