浙江某小区边坡支护项目生态挡墙施工方案(附示意图).doc

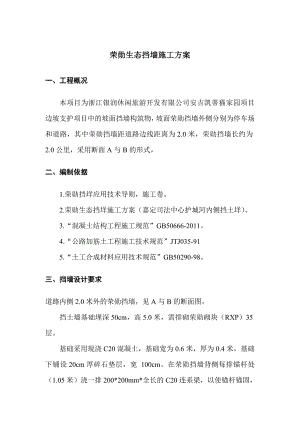

荣勋生态挡墙施工方案一、工程概况本项目为浙江银润休闲旅游开发有限公司安吉凯蒂猫家园项目边坡支护项目中的坡面挡墙构筑物,坡面荣勋挡墙外侧分别为停车场和道路,其中荣勋挡墙距道路边线距离为2.0米,荣勋挡墙长约为2.0公里,采用断面A与B的形式。二、编制依据1.荣勋挡垟应用技术导则,施工卷。2.荣勋生态挡垟施工方案(嘉定司法中心护城河内侧挡土垟)。3.“混凝土结构工程施工规范”GB50666-2011。4.“公路加筋土工程施工技术规范”JTJ035-915.“土工合成材料应用技术规范”GB50290-98。三、挡墙设计要求道路内侧2.0米外的荣勋挡墙,见A与B的断面图。挡土墙基础埋深50cm,高5.0米,需排砌荣勋砌块(RXP)35层。基础采用现浇C20混凝土,基础宽为0.6米,厚为0.4米,基础下铺设20cm厚碎石垫层,宽 100cm。在荣勋挡墙背侧每排锚杆处(1.05米)浇一排200*200mm*全长的C20连系梁,以使锚杆锚固,锚固钢筋为2根14。当在边坡坍塌处,墙后间隙大于500mm时,连系梁加厚至边坡处,锚固钢筋采用4根14,并与锚杆焊接,箍筋为8,间距200mm,锚杆端处生态孔灌C20砼封闭锚杆。由于边坡产生坍塌现象存在,故在坍塌处墙后间隙大于400mm时,采用加筋土回填,加筋土土工格栅选用单向钢塑土工格栅,单向拉力为50kn/m。土工格栅上下层间距为300mm。土工格栅要求压纹清晰,无撕裂损伤,断面尺寸均匀;土工格栅中必须添加抗老化材料,使其具有较好的耐久性能。荣勋挡墙内加筋土及种植土填筑必须分层人工夯实,详参见“荣勋挡墙立面”,“正面图”和“锚杆端头处理剖面”。挡墙完成后,建设单位可以根据需要在水位以上的生态孔内进行绿化种植。四、施工要点1、荣勋生态挡墙施工要点1)轴线放样由于荣勋挡墙砌块每层排砌时将内推3.0 cm,本项目共35层,考虑土工格栅的厚度影响,挡墙顶块外侧至底块外侧水平距离控制在108cm。2)基础工程土方开挖可采用挖掘机作业,但应避免超挖,如果超挖必须采用碎石填平并压实,压实度、密实度符合设计要求及有关加筋土工程施工技术规范。基坑开挖好后,检查基坑平整度和宽度,然后铺碎石垫层,用水准仪检查表面是否水平。3)基础砌块排砌基础砌块排砌质量的好坏,将直接影响整个挡墙的外观质量,因此要特别重视。基础排砌应根据轴线,拉线排砌,排砌整齐划一。基础砌块一般靠紧砌筑,对于相邻基础砌块之间的竖缝:当墙前的泥土面高于基础砌块脊顶时,其竖缝为干砌。当墙前的泥土面低于基础砌块脊顶时,以脊顶为界的后侧竖缝,必须用水泥砂浆勾缝,防止墙后土流失。4)墙身RXP主砌块排砌砌块表面的毛刺或突出部分,当影响砌筑精度或影响外观时,应去除。主砌块为干砌安装,上下层砌块错位。按生态孔宽度为110mm施工。砌块顶面必须清理干净。在面向挡土区的一侧,上层砌块的大下斜面与下层砌块的大上斜坡须靠紧;基础砌块、压顶砌块的砌筑亦参照此法。调整水平误差和标高,不得使用石子、木片、铁片等小件材料支垫,必须使用强度不低于M7.5的水泥砂浆,水泥砂浆厚度不得超过6mm,同时必须保持自挡土高度大于10mm。当自挡土高度不大于10mm时,必须采用强度不低于M7.5的水泥砂浆抹于脊顶内侧以加高脊顶,使自挡土高度大于20mm。承担土压力的RXP砌块互相搭接长度不小于7cm;不承担土压力的RXP砌块,互相搭接长度不小于5cm。在转弯处,RXP砌块砌体的生态孔的内外宽度,或外宽内窄、或外窄内宽,当有较高美观要求时,宜使生态孔的外宽度基本一致。砌块安装要水平,不允许外侧低于内侧。当其中某层砌块靠紧砌筑时,与上层砌块或下层砌块之间会有局部通缝,因此,须在以脊顶为界的后侧竖缝用水泥砂浆勾缝,防止通缝造成墙后土流失。5)墙顶RXP压顶砌块安装RXP压顶砌块采用砂浆砌筑,通过砂浆来调整标高、确保其标高满足设计要求,但砂浆厚度不大于6mm,同时必须保持自挡土高度大于10mm。当自挡土高度不大于10mm时,必须采用强度不低于M7.5的水泥砂浆抹于脊顶内侧以加高脊顶,使自挡土高度大于20mm。设计未注明时,相邻RXP压顶砌块之间须靠砌,相邻RXP压顶砌块之间的墙背侧的竖缝须用砂浆勾缝填塞,起挡土作用。当RXP挡墙较高、仅在压顶砌块处不能调整好标高时,可以在RXP挡墙的其它合适的高度处采用砂浆砌筑来逐步调整标高,“合适的高度处”是指尽量减少外观影响的位置,例如常水位以下的位置。用于调整标高的砂浆厚度不大于6mm、强度不小于M7.5,同时必须保持自挡土高度大于10mm。当自挡土高度不大于10mm时,必须采用强度不低于M7.5的水泥砂浆抹于脊顶内侧以加高脊顶,使自挡土高度大于20mm。RXP砌块端部与其它结构相接处的竖缝,须用砂浆填塞,以确保相接处的墙后土不会流失。调整误差、勾缝等用途的砂浆,均应形成凹缝,不应突出于砌块表面。2加筋体施工1) 土工格栅施工RXP挡墙采用的土工格栅,其性能指标必须满足设计要求。禁止使用纤维织造土工格栅。土工格栅垂直于RXP挡墙方向为主受力方向,在这个方向一般不得连接或搭接;必须连接时,当为点焊的土工格栅,应采用荣勋结技术连接。土工格栅在沿RXP挡墙延长方向的搭接长度不小于10cm。铺设土工格栅时,若为点焊的土工格栅,垂直于RXP挡墙的栅条应当处在平行于RXP挡墙的栅条的下面。土工格栅应拉平绷紧,平铺、最好是斜向上铺(从砌块处至远离砌块处呈向上角度),但向上斜铺的角度也不大于5°;为临时绷直土工格栅,可用钩钎、短木条等固定在下层碾压土上。2) RXP砌块与土工格栅连接土工格栅铺于RXP砌块顶面,土工格栅一端必须形成阻尼结构,阻尼结构安装于RXP砌块脊顶的外侧、并紧靠脊顶;上一层RXP砌块叠压住土工格栅。将荣勋结上一层RXP砌块叠压完成后,必须仔细检查土工格栅位置,确认土工格栅荣勋结紧邻于RXP砌块脊顶的外侧。当为点焊或粘结的土工格栅,应当采用荣勋结技术形成阻尼结构。当为拉伸的土工格栅,可以采用筋带穿过土工格栅网眼形成阻尼结构。建议选用专用筋带;当采用PP带土工格栅、塑钢土工格栅时,可从靠近砌块处的土工格栅上掰下栅条作为筋带。 土工格栅下料长度:有效入土长度+前锚长度+后锚长度。设计图纸上标注的从砌块背后至入土端部的长度为有效入土长度。入土长度:荣勋挡排砌块背面至土工格栅入土端部的长度。有效入土长度:荣勋挡排砌块背面至土工格栅入土端部的水平长度,也即是形成加筋体的宽度。入土端部的有效位置是指有横向栅条或阻尼结所在位置。当土工格栅水平铺设时,有效入土长度与入土长度相等。与挡墙延长方向平行的土工格栅栅条称为横向栅条。前锚长度:包括了卡锚于砌块中的长度和阻尼结长度。RXP-280、RXP-260 、RXP-300砌块,取常数350mm;RXP-400砌块,取常数450mm。后锚长度:点焊的、粘结的土工格栅,为提高土工格栅的入土端部的锚固能力,建议入土端部形成阻尼结,阻尼结长度确定为常数150mm。拉伸成型的土工格栅、且端部有土工格栅的横向栅条时,入土端部不必形成阻尼结。3) 回填土回填土应采用易于压实的土。执行现行有关加筋土工程施工技术规范。为满足植物(水生或陆生)需要,RXP砌块背后至少300mm宽度范围应回填适宜植物生长的泥土。根据现行规范回填土,压实度、密实度符合设计要求。填土应遵循“饱肚”原则。即回填时,每层填土后部高于前部,前部稍高于砌块平面。在铺土工格栅的层面,回填土压实后,其前部与砌块平面在同一高度,后部宜稍高于前部,与水平面的角度呈5°较合适。在土体回填和压实过程中,应注意保护土工格栅,避免起皱、移动、割断。大型施工设备或车辆不得直接压在土工格栅上,不得使用羊足碾,施工时采用倒退法填土。土工格栅拉平绷直后,宜先在距RXP砌块最远端填少许土用以压住土工格栅。卸土和铺土机具距离荣勋挡墙背不宜小于1.5米,在该范围宜人工铺土;一般在距离砌块背后1米以内不得使用大型碾压机,应采用蛙式夯、平板振动器或人工夯等措施。若需要采用淤泥质土回填时,为了提高土工格栅与回填土之间的抗拔力,应当:在破裂面以外的稳定区,土工格栅上、下不小于100mm 范围采用砂石为主的填土;淤泥土中掺入适量的砂石(比如以碎砖、石子为主的无机建筑垃圾)。回填土应考虑预加沉降量:填料表面高度应适当高于设计高度,自然沉降后与设计高度相近。五、施工组织本项目是安吉凯蒂猫家园工程边坡支护项目中的坡面挡墙构筑物工程,施工现场施工道路方便,便于RXP砌块的运输和堆放,我们在总体布局允许的情况下,计划两个工作面进行施工。1 施工顺序将根据现场情况,按上述施工顺序,形成流水施工,拟以80米左右为一流水段,具体长度视现场情况确定。2 施工方法1)土方开挖土方开挖将采用履带反铲挖掘机进行施工,辅以人工修整基坑底部。开挖出来的土方,堆到开挖面以外2米,为砌块的运输留出通道。将挖出的土方外运弃,将回填的种植黄土运入场内。在土方开挖完成后,应及时疏干基坑积水,必要时设集水坑排水。2)碎石垫层基坑整修完成后,应立即进行碎石垫层的施工,按照前述施工要点的要求,由人工操作。用水准仪控制高程和水平度,经纬仪控制轴线位置。3)RXP砌块的安装,将严格按照上述施工要点施工,基础砌块的安装尤其重要,在施工中将派专人检查复核。4)当主砌块安装到23层时,应回填土方,回填土的质量是关键工序,应严格按照加筋土挡墙的施工规范要求,进行碾压,靠近墙体部位采用轻型碾压设备(蛙式打夯机)和人工夯实,密实度不小于90%。土工格栅安装时,其下部土方必须碾压密实,铺设方法和要求须符合前述要点要求。RXP砌块的安装与土方回填、土工格栅安装交替进行,直至墙顶砌块的安装。5)回填的土料不得使用淤泥及富含有机质的土料,当土料含水率较大时可采用间隔土回填。6)为了利于挡墙生态孔内植物花卉的生长,靠墙体30cm采用利于植物生长的耕植土。3 工期计划及劳动力计划按照断面要求,根据以往施工经验,两个工作面同时施工,每个工作面约完成800左右的挡墙,需55天。采取分段,交叉流水的施工作业法,按两个作业工作面计。需配备挖机二台,排水泵3台,蛙式打夯机2台。需投入施工作业人员; 共14人,其中现场协调管理人员1名,施工员1名。主要技工泥水匠4名,普工8名。施工用电,需总包方协调解决就近施工电箱,拉临时低压电箱,来解决施工用电。工期:按上述劳动力配置,每一流水段按80米计,需要20天,四个作业面同时施工,完成320米,需要20天。2000米约为6.25个流水段,需要125天。另外考虑砌块卸货,部分地段位置人工回填土,及雨天等不利因素,综合考虑15天。总工期需140天。六、安全施工管理“安全第一”,安全生产时实现工程质量优良的保证,同时也是提高工作效率的保证,因此,施工中必须加强安全意识,严守操作规程,杜绝安全事故发生。1、安全目标1)、“三无”;无工伤死亡和重伤事故、无交通死亡事故、无爆炸、火灾、洪灾事故。2)、“一杜绝”;杜绝机械设备重大安全事故。3)、“一控”;控制年负伤频率在行业标准以上。4)、“三消灭”;消灭违章指挥、消灭违章操作、消灭惯性事故。2、安全管理体系 1)、安全管理组织机构 建立健全安全生产管理机构,成立以项目经理为组长的安全生产领导小组,全面负责并指导本项目的安全生产工作,至管安全生产的项目副经理为安全生产的直接负责人,项目技术负责人为安全生产的技术负责人。 安全管理保证体系框图 2)、落实安全生产责任制 项目实行安全生产三级管理,即一级管理由经理负责,二级管理由专职安全工程师负责,三级管理由班组长负责,作业点设安全监督岗。 完善各项安全生产管理制度,针对各工序及工程特点制定相应的安全管理制度,并由各级安全组织检查落实。 建立安全生产责任制,落实各级管理人员和操作人员的安全职责,做到纵向到底,横向到边,各自做好本岗位的安全工作 项目开工前,由项目经理部编制实施性安全技术措施,编制专项安全技术措施,领导小组同意后实施。 严格执行逐级安全技术交底制度,施工前由项目经理部组织有关人员进行详细的安全技术交底,项目施工队对施工班组具体操作人员进行安全技术交底,各级专职安全员对安全措施的执行情况进行检查、督促并做好记录。3、安全施工保证措施 1)、临时安全措施 临时及辅助工程按相应的国家、待业有关标准、规范要求施工。 临时供电及照明线路满足电力施工技术安全规则要求,电线接头牢固,电力安全工具定期检查。 设立安全员现场观察制度,安全员未到场,不允许施工,施工时由安全员观察安全施工状况,及时指挥施工。挡块施工人员系好安全带,戴好安全帽等安全措施。由于荣勋挡墙以前尚未有施工过程,故暂时考虑荣勋挡块由人工运送至2米内,超2米由装载机运送,应根据施工状况及时调整运送方案及机械,请谅解。附:A剖面、B剖面、立面、正面、端头处理剖面。 某某园项目部 某某年9月7日
