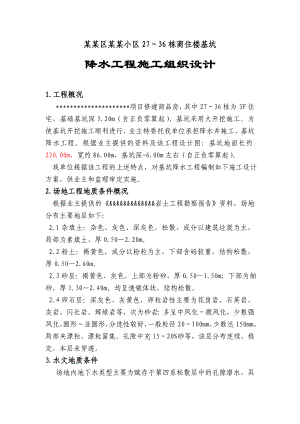

某某区某某小区2736栋商住楼基坑降水工程施工组织设计1.工程概况*项目修建商品房，其中2736栋为3F住宅，基础基坑深5.20m（自正负零算起），基坑采用大开挖施工。为使基坑开挖施工顺利进行，业主特委托我单位承担降水井施工、基坑降水工程。根据业主提供的资料及该工程设计图：基坑地面长约220.00m，宽约86.00m，基坑深-6.00m左右（自正负零算起）。 我单位根据该工程的上述特点，对基坑降水工程编制如下施工设计方案，供业主和监理审定实施。2.场地工程地质条件概况 根据业主提供的&&&&&&&&&&&&&岩土工程勘察报告资料，场地分布主要地层如下： 2.1杂填土：杂色、灰色、深灰色，松散，成分以建筑垃圾为主，局部为素填土，厚0.502.20m。 2.2粉土：褐黄色，成分以粉粒为主，下部含砾较重，结构松散，厚0.502.60m。 2.3砂层：褐黄色、灰色，上部为粉砂，厚0.501.50m；下部为细砂，厚1.302.40m。均呈透镜体状，结构松散。2.4卵石层：深灰色、灰黄色，卵粒岩性主要为花岗岩、石英岩、灰岩、闪长岩、辉绿岩等，次为砂岩；多呈中风化微风化，少数强风化，圆形亚圆形，分选性较好，一般粒径20100mm，少数达150mm，局部夹漂粒、漂粒富集。孔隙中充1520%砂等，该层分布连续、稳定，本层未穿透。3.水文地质条件场地内地下水类型主要为赋存于第四系松散层中的孔隙潜水，具弱承压性，有统一的地下水位，地下水补给来源主要为大气降水、灌溉沟渠水下渗补给，以地下迳流方式通过含水层底部排出场外，少部分以蒸发方式排泄。粉土层为弱透水层，粉砂、细砂、中砂及卵石层强透水层，水位随季节性变化。勘察期间测得地下水静止水位埋深在0.93.8m，高程介于515.1516.19m，最大高差1.09m。根据区域水文地质资料和调查访问，本区地下水位年变幅在1.001.5m左右，高程介于516.1517.19m，含水层砂卵石渗透系数K=1820m/d。4.降水施工设计方案设计主要依据及技术标准：根据业主提供的场地岩土工程勘察报告资料及基坑设计平面布置图及供水管井技术规范GB5029699。基坑所在场地含水层视为各项同性、大厚度孔隙含水层，地下水为孔隙潜水。4.1参数选取与计算：4.1.1施工期间地下水位取值2.20m，K20.00m/d； rw0.30m； 静水位H静2.20m（自然地面）； 设计基坑动水位7.50m，则基坑降深：SW7.50m2.20m5.30m；4.1.2 引用半径计算：采用大井法预测基坑涌水量，选用基坑涌水量计算公式计算基坑引用半径，公式为： rd（21086）/4其中取值： b/a86/2100.4095, 查水文地质手册并采用插入法得： 1.16，则： rd1.16×（21086）/485.84（m）86.00m；（基坑等效园影响半径计算：rd， F 基坑面积，则： rd75.84m76m；4.1.3影响半径（R1）计算：选用公式R22S坑；因为场地含水层为大厚度、各向同性，其含水层厚度为静水位至降水井底以下的影响带的厚度为： HW1.75×(15.00m-2.20m)=22.40m， 影响半径R为： R12×5.30×（HW×K）1/22×5.30×（12.8×20）1/2169.6.36170m；4.1.4引用影响半径计算： R引R1rd170.0076.00246.00m；4.2基坑涌水量计算：采用潜水不完整井计算公式，公式为： Q坑1.366K（2×HWSW）SW/（IgR引-Igrd） 1.366×20.00×(2×22.405.30)×5.30/(Ig170Ig76) 11212.40（m3）/d11215m3/d；4.3单井涌水量计算： 设计井深15.00m，静水位为S静2.20m，动水位预计为S动7.50m,水位降低S5.30m，井内水柱高度为H15.002.2012.80m，则： Q单1.366×20×（2×12.805.30）×5.30/（Ig246-Ig0.30） 1000.901000m3/d。4.4降水时所需降水井口数计算： NQ坑/q井11215m3/d/1000m/d11.212（口）。4.5 考虑到目前为枯水期与非农灌期，其补给源有仅为常年地下水补给、降水井施工过程中对管井附近含水层的进水通道有一定破坏等因素影响及基坑宽度较大，因此降水井数量设计为1214口；当降水期间水位无法下降至设计水位降低值7.5m时，再视降水的具体情况酌情增加降水井至14口，即可在中间的隔道中间再各布一口降水井方可满足要求。4.5.1降水井布井间距：基坑地面边长：ABCD210.00m，ACBD86.00m; 4.5.1.1布井间距（按12口井计）：AB边及CD边各布设5口井，等距布置，间距约53m；此外于AC及BD边中间等距各布设1口井，。以上总计12口井。4.5.1.2降水井布井示意图如下：A QJ QJ QJ QJ QJBQJQJQJQJCQJ QJ QJ QJ QJD4.6降水井设计方案4.6.1降水井设计：井深15.00m，井径0.60m，井内下入管材直径0.30m（上部实管5.00m，中部丝管7.50m,底部实管2.50m），井内壁与井管之间填入510mm滤石作过滤层。4.6.2降水井涌水量计算：拟采用40m3/h深井泵进行降水，则单井出水量为： q井40m3/h×24h960.00m3/d；基坑降水过程中，可视基坑水位情况选用出水量不同的水泵进行降水。4.7 降水井及降水施工工艺 4.7.1降水井孔位测放：依照业主提供的设计图纸和地面红线注记，用半仪器实地进行井位测放。4.7.2降水井钻进：采用CZ22型冲击钻机，采用550mm钻头钻进，成井后降水井孔径为600mm；井孔上部土层采用井口管护壁，下部砂卵石层采用自造泥浆护壁。4.7.3 成井：井孔钻进至降水深度终孔，然后向井内下入300mm钢筋砼预制实管与丝管（上部下入实管5.00m，中部下入丝管7.50m，下部下入实管2.50m）；井管下完后即时在井的内壁与井管外壁之间填入510mm滤石至井口。4.7.4 洗井：填滤完成后即进行洗井程序，洗井采用空压机分别进行，使用空压机反复冲洗，同时将井底泥砂排出井外，直至水清砂净为止。4.7.5 降水用电缆与排水管道安装：电缆全部采用橡胶铜芯电缆架空安装，总电源即各分电源分别配备相应的配电箱（带漏电保护型）等设施；排水管道采用法兰盘或电焊连接的89150mm无缝钢管连接至沉砂池。4.7.6降水：各降水井内分别下入4050m3/h潜水泵一台，扬程不小于20m，井内下入深度在14m左右为宜，降水时抽出之水直接进入沉砂池，然后经排水沟排出场地。4.8 备用发电机组安装：考虑到降水期间降水必须连续不间断进行，电网可能发生临时停电的应急需要，需业主备用80左右KW发电机组一台，并安装在场地附近备用。 注：沉砂池由业主或总包方承建，其规格为：长、宽、高分别为2.00m、1.50m和1.20m。5. 施工人员组织：本项目实行项目负责制，设：项目经理1人;项目技术负责1人（兼质量管理员）;安全员1人（兼职）;一般;电工、焊工1人（兼职）;材料员1人（兼职）;机长2人，一般工人46人（施工设备按2台套计）；（若自己办食堂则需配备炊事员、生活采购及杂工1人），以上合计911人。当降水井施工完成后进行降水期间，人员可据实作适当调整。6. 现场临设6.1施工人员住宿及开伙可自带简易帐篷或租用民房。6.2设备、工器具堆放、管材储存堆放可于附近搭建临时场地作业。7.质量保证措施7.1建立质量保证体系本项目拟采用项目管理法进行管理和施工，建立强有力的项目经理部，制定详细的施工组织细则和施工技术要求及其管理办法；建立质量保证措施和质量责任制。项目经理未第一质量责任人，项目技术负责人对工程质量负技术责任；各个技术环节设兼职质检员，作到每个环节都有人把关，严格按设计要求规范施工。7.2明确质量目标：单位要求工程质量达到良好。7.3严格工序管理：狠抓关键工序不放松。7.4建立质量奖惩制度:加强对职工质量教育，树立质量意识；建立严格的奖惩制度，实行质量优良者给予奖励，对工程质量低劣者实行惩罚，处处把好质量关，确保工程质量优良。7.5技术保证措施7.5.1 开工前组织施工人员进行技术交底，对在施工中可能出现的问题预先提出处理意见。上一道工序未经检查验收合格，不得转入下一道工序施工，层层严把质量关。7.5.2认真听取业主、监理及总包方的意见和建议，及时整改。7.5.3严格执行国家现行有关规范、规程和技术标准及严格按设计进行施工。7.5.4做好各项原始记录，以备检查和存档。8.安全保障措施 8.1 建立安全管理机构 8.1.1 建立以单位主管领导挂帅，个职能部门和项目部负责人组成的安全领导小组，协调各部门之间的关系，监督施工中安全防范措施的实施与落实，同时实行项目安全责任制，将安全生产责任落实到人头。 8.1.2 施工前对全体员工进行安全生产的学习和教育。实现安全“五无”目标：一无因工伤亡，即：无重大责任和重大机械事故、二无火灾事故、三无重大违法犯罪案件发生、四无环境污染和噪音扰民、五无施工材料浪费现象。8.1.3 设置专（兼）职安全员，负责日常安全检查、巡逻和安全教育工作。8.1.4 严格执行各项分项工程的安全技术要求。8.1.5 建立安全检查制：各级安全管理人员定时或不定时进行安全检查，发现问题及时处理和整改，并对责任人按规章制度进行严格处理。8.2 安全施工具体措施 8.2.1 在下达施工任务书的同时，对项目部负责人下达并签署“安全责任书”，项目负责人签字认可。同时进行安全任务交底，使每个施工人员都明确安全任务和要求即个人安全责任。8.2.2 专（兼）职安全员负责督促和检查施工现场的安全工作，并定期或不定期召开安全大会，发现不安全因素立即整改。8.2.3 所有用电设施均安装漏电保护装置，实行一机一闸；夜间施工应设警示灯。8.2.4 施工现场危险区域挂警示标牌，所有人员按安全要求均戴安全帽，禁穿拖鞋上班，高架作业人员应系好安全带。8.2.5 进场人员严格进行安全教育。8.2.6 专业电工须严格按安全用电操作规程进行作业，非电工人员不得乱动用电设施及其线路。8.2.7 机械操作人员应严格按规程进行操作，不得违章作业。8.2.8 所有用电设施均应采取有效防雨、防雷措施，以防发生安全事故。注：附某某区某某小区2736栋商住楼基坑降水工程施工设计“降水井布置示意图”。
