湖北某双向六车道公路道路及排水工程箱涵施工方案(城市次干道、沥青砼路面).doc

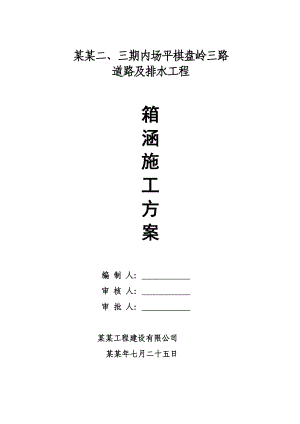

某某二、三期内场平棋盘岭三路道路及排水工程箱涵施工方案编 制 人： 审 核 人： 审 批 人： 某某工程建设有限公司 某某年七月二十五日 箱涵施工方案第一章 工程概况道路工程1.技术标准棋盘岭三路（本工程桩号QPS0+052-QPS1+848.385）1）道路等级：城市次干路I级2）计算行车速度：40km/h3）道路红线宽度：40m桩号QPS0+052-QPS1+199：2.5m（人行道）+3.5m（非机动车道）+2m（侧分带）+24m（双向六车道）+2m（侧分带）+3.5m（非机动车道）+2.5m（人行道）=40m桩号QPS1+199-QPS1+800：2.5m（人行道）+3.5m（非机动车道）+2m（侧分带）+24m（双向六车道）+2m（侧分带）+3.5m（非机动车道）+2.5m（人行道）=40m桩号QPS1+800-QPS1+848.358：7m（绿化带）+1m（土路肩）+24m（双向六车道）+1m（土路肩）+7m（绿化带）=40m4）平曲线半径：3000m5）路拱横坡：1.5%，人行道横坡：26）最大/小纵坡：0.45%7）竖曲线最小半径：R凸=5000m，R凹=800m8）结构设计荷载：公路级，人群荷载3.5KN/m2 路面设计轴载：BZZ-100KN9）路面结构类型：沥青砼设计年限：沥青砼路面结构设计年限为10年 交通量饱和设计年限为15年10）防洪标准：50年一遇11）抗震等级：地震设防标准：根据中国地震烈度区划图（1990）场地，按6°设防。2.平面设计概要本工程南起官莲湖大道道口设计止点，起点桩号为QPS0+052，北至檀军公路现状道路边线，止桩号为QPS1+848.538，实施长度为1796.358米。桩号QPS0+052QPS1+800段共1748米按40米宽红线设计。桩号QPS1+800QPS1+848.358为棋盘岭三路与檀军公路现状道路顺接的临时性道路，远期檀军公路设计需对该临时性道路进行改造。QPS0+052QPS1+800段采用“三块板”断面形式，QPS1+800QPS1+848.358宽40米，填土按40米路幅一次成型先期实施24米宽沥青路面，每侧1米宽土路肩，其余土路肩本期植草绿化。棋盘岭三路与B线天然气管（忠武线）于桩号QPS0+373.458相交，该天然气管近期保留，远期迁改。目前B线（忠武线）天然气管处于实施迁改中，管线已挖出。道路于该段范围内天然气管线迁改完成后铺筑。棋盘岭三路于某某四路交叉口处有一现状2#高压铁塔，该高压铁塔近期保留，远期迁改。考虑施工过程中对高压铁塔的保护，某某二期场地场平设计中明确提出保护措施，即距铁塔外攀杆边缘5米宽形成平台后放坡，边坡采用浆砌块石护坡。保护措施延伸至本工程实施范围，道路实施过程中于高压铁塔保护范围边缘处，待高压铁塔迁改后继续实施。3.纵断面设计概况棋盘岭三路贯穿某某二期与三期地块，其中某某四路檀军公路段位于某某二期地块，官莲湖大道某某四路段位于某某三期地块。全线纵断面设计高程在24.534.05米，变坡点处设置竖曲线。本工程实施起点桩号为QPS0+052，与官莲湖大道道口设计止点顺接，设计高程为24.5米，工程实施起点至桩号QPS0+140段纵坡设置为0.45%，坡向该道口交点。棋盘岭三路止点桩号QPS1+849.92，与檀军公路改造设计中线相交，该交点规划控制高程为33米，现状道路高程约为32.9米。4.横断面设计概况棋盘岭三路道路线线宽度为40米，采用三块板断面形式，道路具体布设为桩号QPS0+052-QPS1+199：2.5m（人行道）+3.5m（非机动车道）+2m（侧分带）+24m（双向六车道）+2m（侧分带）+3.5m（非机动车道）+2.5m（人行道）=40m桩号QPS1+199-QPS1+800：2.5m（人行道）+3.5m（非机动车道）+2m（侧分带）+24m（双向六车道）+2m（侧分带）+3.5m（非机动车道）+2.5m（人行道）=40m桩号QPS1+800-QPS1+848.358：7m（绿化带）+1m（土路肩）+24m（双向六车道）+1m（土路肩）+7m（绿化带）=40m5.路面设计概况车行道路面：结构由上至下依次为4cm厚AC-13C型细粒式SBS-D改性沥青混凝土+粘层油+5cm厚AC-20C型中粒式沥青混凝土+粘层油+7cm厚AC-25C型粗粒式沥青混凝土+6mm稀浆封层+18cm厚水泥稳定碎石上基层+18cm厚水泥稳定碎石中基层+18cm厚水泥稳定碎石下基层+20cm厚碎石垫层。非机动车道路面：结构由上至下依次为4cm厚AC-13C型细粒式沥青混凝土+粘层油+6cm厚AC-20C型中粒式沥青混凝土+6mm稀浆封层+18cm厚水泥稳定碎石上基层+18cm厚水泥稳定碎石中基层+18cm厚水泥稳定碎石下基层+20cm厚碎石垫层。人行道路面：结构从上至下依次为6cm厚烧结砖+2cm厚M10水泥砂浆+10cm厚C15混凝土。排水工程本工程排水体制采用雨、污水分流制，雨、污水管网分别自成体系。1.雨水系统雨水属于官莲湖系统，区域内雨水经过湖泊调蓄后通过泵站和自排闸排往东荆河。本次雨水设计沿棋盘岭三路在设计道路西侧敷设d1200管道，自北向南收集沿线地块及路面雨水，同时承接门站路设计d1500雨水管道来水及规划某某三路、某某四路雨水管道来水。雨水管位于设计道路中线西侧15.516米，该工程3.0m*2.0m箱涵自K0+052-K0+654，2.2m*2.0m箱涵自K0+0654-K1+199，污水管道位于设计道路中线东侧15.5米。2.污水系统污水属于某某污水处理厂收集系统。本次污水工程沿棋盘岭三路在设计道路东侧敷设d500d800污水管道。自北向南收集沿线地块污水，同时承接门站路设计d500污水管道来水及规划某某三路、某某四路污水管道来水，经官莲湖路已设计d1000污水管道。接入规划某某污水泵站，最终排至某某污水处理厂。3.管材、管基及接口设计排水管覆土深1.0<h<6.0m，且D<800mm时采用HDPE缠绕结构壁管，承插接口或电热熔连接。基础采用180度中粗砂基础。其它情况采用钢筋混凝土管，橡胶圈接口，180底砂石基础。污水管道埋深较大采用非开挖法施工，管材采用聚乙烯PE管，电热熔连接。气象与水文武汉市属亚热带湿润季风气候区，一年四季分明，雨量充沛，日照充足。多年平均气温16.9，极端最高气温42.2，以6-8月份气温最高；极端最低气温-18.1，以12月至次年1月最低。多年平均降雨量1280.9mm，4-8月降水量最大，12月至次年1月降水量最小，历年平均雨日119天，多年平均蒸发量1494.0mm，年平均相对湿度为80%。工程地形地质特征全路段分为填方区和挖方区。场地自然地面与设计路面高差较大。本区内地层自上而下依次为素填土层、淤泥质粘土层-1层、粉质粘土-2层及粉质粘土层层。除粉质粘土-2层、粉质粘土层可直接作持力层外，素填土层及淤泥质粘土层需进行换填处理才能作道路及管涵基础持力层。拟建道路管线采用天然地基不能满足要求地段（如层软土分布厚度较大地段QPS0+880QPS1+030段），进行加固处理，采用重锤夯实压密处理后再进行管道基础开挖，开挖深度在设计管底标高以下0.8米左右，在底部采用砂砾石进行换土垫层处理，砂砾石回填至管底设计标高后再进行雨、污水管道铺设。地表水和地下水场地内地表水主要分布于道路周边湖塘、沟渠，分布较广，在勘探深度范围内地下水类型主要为上层滞水、孔隙水，主要赋存于素填土层，-1、-2层土层中，无统一地下水位，主要受大气降水渗透及湖塘侧渗补给。勘察期间测得地下水位埋深为0.8-5.0米（相应高程为22.54-37.33m），水位埋深随地形起伏和随季节而变化，路基周围无污染源。工程特点、重点、难点分析及解决方案（1）工程涉及专业多，合理安排施工顺序是关键本标段涵盖了道路、雨污水、电缆沟、管群工程等专业，各类管线布置密集交错，施工交叉结点多。因此，工程规模大、涉及专业多是本工程最显著的特点。主要对策：在施工安排上必须按照“先深后浅、先干后支、有压让无压”等原则合理安排施工顺序，避免因安排不当致使工期延误或成本增加。总体施工部署必须抓住重点，抓住主线，统筹安排各项施工任务，通过科学、周密、合理地施工组织，确保各项工作能够有条不紊地展开。（2）搞好安全文明施工和环境保护工作主要对策：根据武汉市建委有关安全文明施工、环境保护和绿色施工文件精神，针对南方地区气候干燥，容易产生沙尘的特点，在施工期间必须控制扬尘，施工过程中设立专职洒水车辆负责沿线施工运输道路和场地洒水工作，减少扬尘污染；我单位将投入骨干力量实施本工程的安全文明施工和环保工作，将重点做好环保工作和施工扰民问题。施工中要按标准做好施工区封闭围挡施工，减少施工噪声，降低环境污染，杜绝施工遗撒，防止扬尘，合理节约使用水、电，避免水资源的浪费，加强绿化工作，增强改善生态环境意识，将保护环境卫生作为本工程环境保护工作重点。我公司将做好文明施工与环境保护工作，合理安排施工进度计划，减少对周围单位、居民出行的影响，最大限度减少扰民与民扰现象，保证施工顺利进行。施工中争创“绿色工地”、“市级文明工地”。（3）本工程经历冬季及雨季，以季节性施工为重点本工程施工正赶上整个雨期及冬期，做好季节性施工是本工程的重点，尤其是解决好雨期的土方回填，路面基层和面层铺筑及施工区域内的排水工作。主要对策：安排好冬期和雨期施工，处理好施工个要素之间的关系，技术保障措施要求考虑详细周全，现场措施及时有效。在雨期来临之前，路基土方填筑和雨污水管线基本完成，完善施工区域及周边区域排水系统，确保汛期排水畅通。我单位将成立专门的雨期施工领导小组，有效落实防汛计划，确保现有雨水系统的正常运行，同时对雨水口、雨水管加强保护，减少工程对道路正常排汛的影响，保证施工进度和质量。冬期施工期间做好防寒、防冻等工作准备工作。（4）地上、地下障碍物较多，施工中需要加强保护A、地上、地下障碍物及现况管线调查及分析根据招标图纸及现场实际管线调查，施工区地上障碍物主要是高压铁塔等，地下天然气管线较多,与拟建规划管线多处交叉。进场后，对现况管线进行详细的调查和物探、坑探，将现况管线类型、位置、埋深等标识在地面上，并绘制详细的地下管线图，同时根据设计图纸，放出规划管线位置，对规划管线和现况管线交叉点，核算现况管线和规划管线高程，若有冲突，及时联系设计单位、业主或作洽商变更设计高程或积极与管线管理单位联系，编制详细的拆改移现况管线方案，待业主和管线管理单位批准后实施；若高程不冲突，则编制详细的管线保护方案报业主、管线管理单位和监理，审批后对管线进行加固、悬吊等保护措施。B、地上设施加固地面上需要加固的设施主要包括沟槽附近的电线杆、灯杆以及绿化树木。对于开槽后距槽边较近的线杆、树木、建筑物等设施需进行加固，防倾倒或滑入槽中，一般采用拉纤或支撑两种方式。开槽前，先对沟槽附近的设施进行可靠的加固处理。首先从地表面高度用两根工字钢将被加固线杆或树木夹住，工字钢间用螺栓对拉，将被加固线杆或树木紧紧夹住；然后用两根工字钢在与扫地工字钢相垂直的方向，给被加固物打斜撑，确保线杆或树木不发生倾倒。开槽后，注意观察加固线杆或树木的位移情况，发现问题，及时处理。由于本工程树木较多，除伐移树木外，其余树木施工期间，要定期进行洒水浇注。起重设备避免磕碰树干和树冠，离施工设备较近的树木可用草绳将树干缠裹保护或设围挡保护。C、地下现况管线的保护施工区域存在大量的现况管线，我单位将把对现况管线的保护作为施工重点，在沟槽开挖前，投入一定力量进行现况管线的调查摸底工作，制定切实可行的管线保护措施，开槽前在现场作出明显标识，防止意外损坏，保证各条现况管线在施工期间正常运行。根据设计要求需要进行改移的管线，提前与管线所属单位联系，及早向业主、监理及管线所属单位上报管线改移方案，争取尽快得到批复，保证工程顺利进行。开槽施工时，在接近现况管线的位置，禁止使用机械开挖，采取人工开挖，避免损坏管线。施工区段划分根据武汉市某某区棋盘岭三路市政工程实际情况，总长约1796米，根据道路中间B线天然气管线施工要求划分为二个施工段，分别为：一区段：官莲湖大道至B线天然气管线（桩号QPS0+052- QPS0+373.458）。二区段：B线天然气管线至檀军公路（QPS0+373.458-QPS1+848.385）仅分设道路施工队，雨、污水等管线施工队二个施工队；道路施工队施工包括土方的挖、填方工程，行车道路基及面层，步道路基及铺装施工等。雨、污水管线施工队主要施工雨、污水及电信管线等施工，包括电缆沟、管群及雨污排水等施工。施工顺序根据武汉市某某区棋盘岭三路道路及管线与现况路相对位置、拟建管线与规划道路的关系以及本标段工程工程量、工期和本工程特点，编制本工程总体施工顺序。总体施工顺序优先安排现况道路路基平整，雨、污水管线施工，最后安排道路、步道施工和附属工程施工。 第二章 施工平面图2.1施工平面图的布置根据施工需要和场地的实际情况，场地布置应遵循以下几个原则：一切临时设施都能为主要建筑工程更好的服务，使各项工作之间尽可能不发生相互干扰。充分利用有利地形，料场、仓库等尽量设在邻近施工现场，尽量避免不必要的二次材料转运。工场布置应便于管理，合乎安全技术要求。第三章 施工部署和管理体系成立项目经理为首的项目经理部，按照项目法施工的要求实施项目管理，对工程施工进行组织、指挥、管理、协调和控制。项目经理部设项目经理一名，技术负责人二名，组成项目领导层。配备技术员、施工员、质检员、材料员、财会员等。3.1项目机构组成项目经理：丁后祥箱涵负责人：夏应华材料员：胡 庆安全员：江立周质检员：毛 威技术负责人：宋家荣施工员：江晓龙3.2施工顺序本着先地下后地上；先主体后细部的原则，对各工种作业安排要有计划、有步骤，实行平面立体交叉，流水线施工方法组织施工，要主次分明，掌握轻重环节。同时要合理安排机械、材料设备的进场，满足整个进度计划的需要。3.3开工准备组建项目管理班子、合理分工、分明职责。组织有关技术人员全面熟悉施工图纸，并进行自审。对图纸上存在的问题进行记录、汇总，做好图纸会审的准备工作。做好前期各类技术交底工作、岗位培训工作、安全交底等工作，将施工管理责任落实到具体操作人头上。组织有关人员讨论并编制施工组织计划，对施工要点、难点部位，进行研讨，制定措施。组织编制施工图预算，预先做好工程的成本核算。3.4施工总进度计划施工总进度计划属控制性计划，根据招标文件总工期的要求，通过计算各分项工程实物工程量，根据总体施工部署和施工方案并结合自己管理能力及机械总和确定各分部工程时间和相互搭接关系，同时根据各种资源的供应情况和招标文件工期要求，依照尽量实行流水作业，连续均衡施工，综合平衡劳动力、施工机械、材料和构件的原则，编制本工程施工进度计划。3.5施工控制性进度计划根据招标和招标图纸，本工程计划2013年8 月20 日开工,计划 2013 年11月16日竣工，施工总工期：90天。3.6工期保证措施3.6.1组织措施1、组织和问题的落实是目标能否实现的决定性因素，因此，为实现项目的进度目标，应充分重视健全项目管理的组织体系。2、在项目组织结构中设立专门的工作部门和符合进度控制岗位资格的专人负责进度控制工作。3、制定项目管理组织设计的任务分工表和管理职能分工表，在其中标示落实进度控制的主要工作环节：包括进度目标的分析和论证、编制进度计划、定期跟踪进度计划的执行情况、采取纠编措施等，以便调整进度计划。4、编制施工控制的工作流程，如：（1）定义施工进度计划体系（由多个相互关联的施工进度计划组成的系统）的组成。（2）各类进度计划的编写程序、审批程序和计划调整程序等。5、进行有关进度控制会议的组织设计，以明确：（1）会议的类型；（2）各类会议的主持人和参加单位及人员；（3）各类会议召开的时间;（4）各类会议文件的整理、分发和确定等。3.6.2管理措施1、施工进度控制的管理措施涉及到管理的思想、管理的方式、管理的手段，承发包模式、合同管理和风险管理等。在理顺组织的前提下，科学和严谨的管理十分重要。2、施工进度控制在管理观念方面应注重下列主要问题：（1）注重进度计划系统观念避免分别编制各种独立而互不关联的计划；（2）注重动态控制的观念避免只重视计划的编制，而不重视及时地进行计划动态的调整；（3）注重进度计划多方案比较和选优的观念合理的进度计划应体现资源的合理配置、工作面的合理安排，有利于提高建设质量，有利于文明施工和有利于合理地缩短建设周期。3、承包模式的选择直接关系到工程实施的组织和协调。为了实现进度目标，应选择合理的合同结构，以避免过多的合同交界面而影响工程进度。工程物资的采购模式对进度也有直接的影响，对此应作出比较分析。4、为实现进度目标，不但应进行进度控制，还应注意分析影响工程进度的风险，并在分析的基础上采取风险管理措施，以减少进度失控的风险量。常见的影响工程进度的风险有：（1）组织风险；（2）管理风险；（3）合同风险；（4）资源（人力、物力和财力）风险；（5）技术风险等。5、重视信息技术（包括相应的软局域网、互联网、以及数据处理设备等）在进度控制中的应用。虽然信息技术对进度控制而言只是一种管理手段，但它的应用有利于提高进度信息处理的效有利于促进进度信息的交流和项目各参与方的协调工作。3.6.3经济措施1、施工进度控制的经济措施涉及工程资金需求计划和加快施工进度的经济激励措施等。2、为确保进度计划目标的实现，应编制与进度计划相适应的资源计划（资源进度计划），包括资金需求计划和其他资源（人力和物力资源）需求计划，以反映工程施工的各时段所需的资源。通过资源需求的分析，可发现所编制的进度计划实现的可能性，若资源条件不具备，则应调整进度计划。3、在编制工程成本计划时，应考虑加快工程进度所需要的资金，其中包括为实现施工进度目标将要采取的经济激励措施所需要的费用。3.6.4技术措施1、施工进度控制的技术涉及对应施工进度目标有利于设计技术和施工技术的选用。2、不同的设计理念、设计技术路线、设计方案对工程进度会产生不同的影响，在工程进度受阻时，应分析是否存在设计技术的影响因素，为实现进度目标有无设计变更的必要和是否可能变更。3、施工方案对工程进度有直接影响，在决策其选用时，不仅应分析技术的先进性和经济的合理性，还应考虑其对进度的影响。在工程进度受阻时，应分析是否存在施工技术的影响因素，为实现进度目标有无改变施工技术、施工方法和施工机械的可能性。3、6、5采取的必要措施1、沟槽开挖采用挖掘机开挖与人工配合施工的方案。2、涵底砂砾石垫层10cm和10cmC15砼垫层。3、箱涵砼强度等级C30。37投入施工机械设备序号机械名称数量性能1挖掘机4良好2装载机4良好3对焊机2良好4电焊机2良好5钢筋切断机1良好6电刨机1良好7平板振动器4良好8振捣器8良好9货运车15良好39劳动力计划表工种钢筋工木工电焊工砼工机械工电工安装工人数302532513220第四章 质量目标组织措施为实现创优目标，成立由项目经理、技术负责人、施工员、测量员、质检员、各工种负责人组成的质量保证机构，建立由总公司质检科终检、项目质检员复检和工种质检员初检的工程质量三级检验制度，负责监督指导规程、规范、标准的执行，参加编制和审批质保措施计划、施工方案、重大事故调查分析处理、质量培训教育和特殊工程考核，做好交工后服务工作。职工质量意识教育加强职工质量意识，“以质量求生存，以管理求发展”，树立“质量第一”的思想。各级管理人员在工程质量上都有不同的责任和义务，按照项目创优目标，以每个人的工作质量来保证工程项目的施工质量，坚持以“质量第一”的思想去组织和检验自己的工作，坚持“预防为主”，把“为人民服务”的思想具体化为“为用户服务”和“假如我是用户”的思想。积极主动的学习有关国家规范和质量检验评定标准及一系列有关工程质量文件、招标文件，建立一套切实可行的技术业务考核制度，并与工资奖金挂钩，有奖有罚，切实推动各级施工人员的工作积极性和掌握本岗位的知识技能。施工准备的质量管理1、建立健全施工现场组织机构，明确每个人的工作岗位和工作范围。2、在施工组织设计指导下及时编制施工方案和质量保证技术措施。3、做好各专业的准备工作（1）配备专业人员负责施工图纸，修改设计和技术核定等技术文件。（2）组织特殊工种技术培训，操作资格审核或考核。（3）施工机械，试验设备，测量仪器和计量器具的准备。（4）做好施工人员技术交底。（5）按工程设计，施工设计和规范要求，做好工艺评定工作。质量管理工作程序运用系统工程的观点和方法，以保证质量为目的，将有关部门，各个工作岗位，各个环节的管理和施工生产活动严密地组织起来，使全体成员形成保证质量的有机整体，落实施工准备，施工中和交工后服务三阶段的工作内容，编制工作程序、权限和方法，使质量在形成过程中处于受控状态。制度保证1、成立由项目部项目经理为首负责的质量管理领导小组，制定具体的质量管理计划，结合本工程的具体重点，深入细致地研究方案。2、理顺质量、进度、效益三者之间的关系，当三者之间发生矛盾时，必须以质量为主，实行质量一票否决权，做到好中求多、求快、求省。3、建立工序管理制度，严格控制工序质量一次合格率，确保每道工序质量始终受于受控状态。4、建立质量管理控制网络，层层落实质量岗位制度，做到分工明确，把关严格，调动广大工作人员的积极性。5、加强施工人员的质量意识教育，定期对技术工种进行技术培训，提高职工队伍的整体素质，从而实行项目目标管理。6、严格执行图纸和施工方案的技术交底制度，使施工人员在按图施工过程中明确知道本工序的设计规范要求和施工方法，杜绝盲目、随意施工。7、严格对试验仪器，测量仪器，计量仪器实行定期标定检验制度，确保所测数据和结果的精确性和正确率。8、建立原始资料的管理制度，加强工地的技术资料管理工作，各类施工记录和报表做到及时、准确、齐全、完备。施工三检制度为了更好地控制质量，实行三级检查制度，具体人员配备和程序如下：公司质检科终检质检员复检班组初检施工测量、放样做到精确，测量仪器在施工过程中要定期校验，要符合测量规范的要求。各工种施工严格遵守施工工序安排，按照施工规范要求进行每道工序施工，贯彻执行三检制度，依据施工质量检验评定标准的规定严格检查，保证工程质量达到要求。对各分部工程研究制定具体详细的工艺措施、控制标准，加强技术改造和创新。运用新技术，不断提高施工工艺。实验室配置建立完善的工地实验室，配备足够的人员和经监理部门认可的设备，以满足工程施工必须进行的各项试验。主要试验、测量、质检仪器设备表序号仪器设备名称规格型号单位数量全站仪博 飞台经纬仪博 飞台2水准仪博 飞台卷尺大 地把对讲机西门子部天平台电子磅秤台混凝土试模组6施工方法及技术措施土方工程本工程的土方主要为箱涵工程的土方开挖及回填。土方开挖根据技术条款规定批准的施工总布置设计进行场内交通布置，并结合施工开挖区的开挖方法和开挖运输的运行路线，规划好开挖区域的施工道路。在施工中，制定保证基础工程质量和安全施工的技术措施，有效防止塌方。在开挖过程中，要经常校验测量平面位置、水平标高、控制桩号、水准点和边坡坡度等是否符合施工图纸要求。基槽开挖深度超过4米，应分层开挖，由上至下分层分段依次进行。不允许在开挖范围内倒弃土，必须在边坡上部堆放弃土时应确保开挖边坡的稳定。实际施工的边坡坡度适当留有修坡余量，再用人工整修，应满足施工图纸需要的坡度和平整度。在开挖边坡时如遇地下水渗流时，在边坡修整和加固前，采取有效的疏导和保护措施。在开挖过程中，如出现裂缝和滑动迹象时，立即暂停施工和采取应急措施，并通知监理人员。必要时，按监理人员的指示设置观测点，及时观测边坡变化情况，并作好记录。箱涵工程技术指标:本箱涵采用单孔钢筋混凝土箱涵；中心线为中腹板中心。涵体结构下设混凝土基础。1、净空尺寸：箱涵横断面为单孔箱涵，3.0m×2.0m和2.2m×2.0m2、洞口类型：上、下洞口设一字型翼墙主要材料材料规格以图纸设计标明为准，一般材料规格如下：1、涵身（顶、底板和边墙）：C30，S62、10cm厚涵身基础垫层C153、10cm厚碎石垫层4、钢筋：为HPB235钢筋和HRB335钢筋5、箱涵变形缝间距不大于25米/条，变形缝材料的物理力学性能符合给水排水工程混凝土构筑物变形缝设计规程-CECS117:2000的要求，新、老箱涵相接处的变形缝缝宽2cm。施工措施1、有关施工工艺及质量检查标准按公路桥涵施工技术规范有关规定办理。2、施工放样时必须校对箱涵中心线转点转角是否与设计一致，并注意箱涵涵身分段（沉降缝）与中心线的准确性。3、箱形涵洞采用现浇混凝土结构，全箱可分两次浇筑，第一次浇筑至涵底以上30cm，第二次浇筑剩余部分，两次浇筑的接缝处应全面凿毛，应刷洗干净，不得留有浮皮与杂物等。4、箱涵施工时必须振捣密实，必须覆盖养护，养护总时限不少于14天，每天洒水次数不少于12次。5、拆除模板时应避免产生较大的震动。侧墙背后填土，应在涵身混凝土强度达到100%时才能进行，要求分层夯实，不得采用大型机械推砂石超厚压实法，并必须在箱涵两侧对称进行。6、为了减少箱涵两侧填土的沉降量，以改善涵顶与两侧的平顺性，侧墙以外应优先选择砂性土，回填料的压实度达到95%以上。7、作为闭合框架的主要受力钢筋可采用单面搭接焊方式。当焊接时要根据相应的施工规范搭接，严格检查搭接长度、焊接质量及尺寸。8、涵身节间处设分缝，施工中发现地质差别较大处增设分缝，分缝与涵身中心线垂直正交。9、箱涵还土前涵体外侧周围应设厚20cm粘土保护层，然后再分层还土压实。10、挡土墙采用挤浆法错缝砌筑，应保证砂浆饱满，墙体表面平整。11、对天然含水量大，空隙比大，压缩性高，承载能力低的地基必须采取加固措施，当地基土的容许承载力与基底压应力不大时，可采用整体式基础进行，相差较大时，应及时联系相关单位进行解决。混凝土、钢筋、模板的选择一、材料的选择1、模板：模板采用木模，模板的刚度、稳定性要符合现行的国家行业标准和执行标准。2、钢筋：所选用的钢筋应有相应的出厂合格证，并需对所选用的钢筋进行力学试验。只有试验合格的钢材才允许使用。钢筋加工统一在加工厂下料加工，编号堆放，运到现场进行安装、绑扎、焊接。3、水泥：按设计要求选用水泥，供应商应有每批合格水泥的出厂合格证；水泥进场进行抽样检验，检验合格后方可使用。4、水：施工现场应具备充分的水资源，要求不对钢筋和混凝土强度造成危害为前提。5、混凝土：采用商品混凝土。二、主体结构箱涵主要施工方法及技术措施 一)、工测量控制的目标箱涵垂直度测量偏差不应超过，箱涵全高垂直度测量偏差不应超过/（为箱涵总高度），且不应大于，层间标高测量偏差不应超过±。施工时，对测量放线及垂直度进行严格控制，是保证达到设计及规范要求的关键。本工程垂直测量计划采用吊线锤配合经纬仪的方法施工测量。二)、施工测量控制本工程施工测量控制主要分为施工层平面测量控制、垂直度测量控制、标高测量控制三大项目。垂直度测量控制采用吊线锤配合经纬仪的方法准确地控制施工构件的垂直度；标高测量控制采用水准仪控制起始标高位置，准确地测设各层的标高。、工程测量控制网布置平面测量控制网的面设原则：测量轴线的布置既要方便轴线布置，又要满足现场各部位放大样的需要，还要确保定位轴线能够与以后各道工序不矛盾，能够通视。测量控制网的布置方案与测设方法先对业主提供的基准控制点分布图和有关数据，用水准仪和钢尺进量，数据的精度满足测量规范的要求后即将其作为本工程布设平面控制网的基准点和起始数据。主要控制轴线点的设置：根据已知基准点与设计轴线的关系，采用坐标、垂直度测量控制垂直度控制的方法为保证本工程施工的垂直度，采用外控方式。在构筑物外建立控制网，在控制点上直接用铅锤向下作垂直方向的投测和传递。保证施工范围内没有积水。钢筋工程钢筋的制作1、下料：根据设计要求由项目部技术人员出具钢筋下料单交给钢筋班组，根据下料单标明的型号、尺寸的大小对钢筋进行下料，下料采用钢筋切割机完成。2、加工：钢筋下料完成后，根据设计图纸标明的钢筋弯曲形状的要求对下料钢筋进行弯曲加工，采用机械为钢筋弯曲机，直径10mm以下的钢筋仍采用人工进行加工。运至现场堆放由钢井架扒杆进行垂直运输。钢筋的取样及实验方法应符合国家现行规范和标准，钢筋的抽料、加工严格按图纸和混凝土结构工程施工及验收规范以及箱涵结构设计与施工规程的规定进行。钢筋经调直，除锈后方可开始下料，加工制作必须严格按翻样单进行。成型钢筋制成后由专人及时进行验收、整理、按规格和区段部位分类堆放，并作好挂牌标志。堆放场地要干燥，钢筋由木块或木枋架起离地区性厘米放置。现场设立钢筋加工棚作零星补料使用，绑扎前必须对钢筋的型号、直径、形状、尺寸和数量进行检查，如有错漏应及时纠正增补。、箱涵钢筋绑箱涵钢筋工艺流程：套箱涵箍筋搭接绑扎竖向受力筋画箍筋间距线绑箍筋竖向钢筋的弯钩应朝向箱涵心，角部钢筋的弯钩平面与模板面夹角，箍筋的接头应交错排列垂直放置；箍筋转角与竖向钢筋交叉点均应扎牢，绑扎箍筋时，铁线扣要箱互成八字形绑扎。下层箱涵的竖向钢筋露出楼面部分，宜用工具或箱涵箍将其收进一个箱涵筋直径，以利上层箱涵的钢筋搭接，当上下层箱涵截面有变化时，其下层箱涵钢筋的露出部分，必须在绑扎箱涵钢筋之前，先行收分准确。模外绑扎（先在箱涵模板上口绑扎成型后再入模内）：画箍筋间距在主次箱涵模板上口铺横杆数根在横杆上面放箍筋穿主箱涵下层纵筋穿次箱涵下层钢筋穿主箱涵上层钢筋按箍筋间距绑扎穿次箱涵上层纵筋按箍筋间距绑扎抽出横杆落骨架于模板内。板钢筋绑扎工艺流程：清理模板模板上画线绑板下受力筋绑负弯矩钢筋。纵向受力钢筋出现双层或多层排列时，两排钢筋之间应垫以直径毫米的短钢筋，如纵向钢筋直径大于毫米时，短钢筋直径与纵向钢筋箱同。应注意板上部的负钢筋（面钢筋）要防止踩下；特别是挑檐等悬臂板，要严格控制负筋位置。钢筋的连接方法本工程竖筋直径大于的钢筋拟采用电焊压力焊，其它采用绑扎搭接。对框架箱涵箱涵面贯筋，要尽可能按最长的下料。钢筋工程质量技术措施施工前，机械厂按设计详图按抽料单统计出所钢筋的规格、数量、型式、间距和重量等，根据施工组织设计的进度控制计划，编制出月、旬出场计划，以满足施工现场的需要。将本工程的钢筋加工，焊接成型及安装技术要求、范向所有施工人员作技术交底，施工中坚持三检制，对钢筋工程质量严格验收，严格遵守钢筋工程质量控制程序图。每批进场钢材均要有质保书和试验报验单，严格遵守“先试验后使用”的原则。钢筋堆放场地地应做好防雨，排水设施，避免水浸现象发生。进场钢筋应按级别、规格分别进行堆放，使用前钢筋进行调直，调直后表面伤痕及侵蚀不应使钢筋截面积减少。钢筋加工、焊接、成型和安装必须按技术要求及规范进行钢筋对焊质量，搭接长度及焊接长度为重点质量检查及控制对象。钢筋焊接成型后的网片或骨架必须稳定牢固，在安装和浇筑砼时，不得松动或变形。绑扎双层钢筋网时，应设置足够度的钢筋撑脚，以保证钢筋定位准确。钢筋与模板间设置垫块，必须满足箱涵每1米距离，板每平方米一块，确保钢筋保护层一定能达到设计的要求。焊接和绑扎：根据作用部位的需求，将已加工好的钢筋运到施工现场，按施工图纸的要求将各种钢筋摆放到位，每一根钢筋交叉处用扎丝固定，绑扎要牢固，以保证施工时不出现位移。钢筋网绑扎时绑扎方向要错开，不可向同一方向绑扎。焊接采用单面电弧焊接，焊接长度应不小于10倍的钢筋直径。模板工程基本要求材料：-系列组合模板、-系列组合模板、厚夹板、直边板、木枋、门式架支顶、钢管、碗扣式钢管、止水穿墙螺栓、穿墙（箱涵）螺栓、胶套管、铁介子、锲形插销、钢管卡码、排栅夹、可调上托、脱模剂。箱涵模板施工箱涵模板工艺流程：弹箱涵位置线安装箱涵模板绑扎箱涵箍安装拉杆或斜撑办预检。由于箱涵截面较大，要根据箱涵模本身刚度要求，设置工具式钢箱涵箍和塑料管做的内撑，钢箱涵箍和螺栓垂直间距，部分墙、箱涵一面临空，除在临空面以外设置钢管斜撑外，还需增设拉杆及花蓝螺栓作拉顶调整之用，确保模板垂直度。矩形箱涵模板采用-系列组合模板，钢管做箱涵箍，箱涵截面边长大于时，需要加设穿心螺栓加固。箱涵墙体模板采用厚夹板，夹板加劲枋间距不大于，箱涵旁加压旁木枋。斜支撑间距为，角度为度。安装箱涵顶模板采用钢管支架支模，支顶应垂直，上、下层支顶应在同一竖向中心线上，而且要确保支架间在竖向与水平向的稳定。支架与龙骨的排列和间距：支架立箱涵之间间距按有关规定。通线调节支架高度，将主龙骨找平铺板时可从一侧开始铺，每两块板间的边肋上，用销子连接，拼缝小于时，可用木板代替。采用-模板系列，除沿箱涵周边铺设的模板边肋上用楔形插销连接处，中间铺高的模板不用插销连接。箱涵位置的收口采用木枋铺设。箱涵模板铺完后，应检查支架是否牢固，模板之间连接插销有否脱落、漏插，然后将顶面清扫干净。混凝土浇筑完成后达到了一定的强度即可进行模板拆模，一般在浇筑完成后35天就可拆除。承重部位的模板则应在混凝土强度达到100%后方可拆除。箱涵砼工程本部位砼采用商品砼。箱涵砼在模板安装后，钢筋绑扎前进行，以减轻工人的劳动强度，节省工期。箱涵板与箱涵的水平施工缝留置在箱涵、板底米位置
