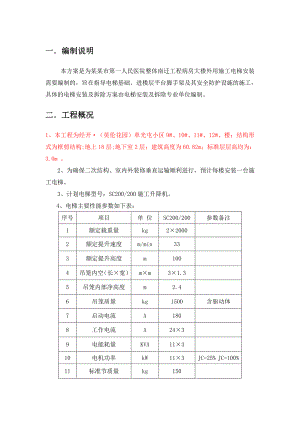

一编制说明 本方案是为某某市第一人民医院整体南迁工程病房大楼外用施工电梯安装需要编制的，旨在指导电梯基础、进楼层平台脚手架及其安全防护设施的施工，具体的电梯安装及拆除方案由电梯安装及拆除专业单位编制。二工程概况1、本工程为经开·（英伦花园）单光屯小区9#、10#、11#、12#、楼；结构形式为框剪结构;地上18层;地下室2层；建筑高度为60.82m；标准层层高均为：3.0m 。 2、为确保二次结构、室内外装修垂直运输顺利进行，预计每楼安装一台施工电梯。 3、计划电梯型号：SC200/200施工升降机。4、电梯主要性能参数如下表： 序号项目单 位SC200/200参数备注1额定载重量kg2×20002额定提升速度m/min333额定提升高度 m1004吊笼内空（长×宽）m×m3×1.35吊笼内部净高度m2.46吊笼质量kg1500含驱动体7启动电流A1808工作电流A24×39电能耗量KVA11×310电机功率kW11×3JC=25% JC=100%11标准节质量kg15012整机自重t19H=150m13安全器型号SAJ40-1.2三、外用电梯安装位置 楼号施工电梯位置备注9#10#N轴外，4轴-5轴之间11#A轴外，31轴-33轴之间12#L轴外，6周-9轴之间四、安装设备前的准备工作 （1）设备运抵现场等待安装时，应首先检查设备在运输过程中有无损伤现象，各配套件及随机零部件有无遗失现象。（2）安装前应将2-3套附着装置、电缆导向装置清点好，准备安装时使用。特别是附着装置用的各种联接件和标准件。（3）现场安装时，需要的起重设备为各楼号塔吊协助安装；在地面上将4-6个导轨架标准节事先用高强螺栓组装好，并注意在立柱管的接口处涂以润滑脂防止生锈，同时将管接口处及齿条两端的泥土等杂物清理干净。（4）必要的辅助设备：经纬仪一台。五、安装前的准备工作 1、本工程10#、12#楼施工电梯基础座落在基础回填土上，为了满足基础下土层的承载力不小于 15t/m2，回填土必须采用3：7灰土进行拌制，回填土厚度为1.5m，并用压路机分层压实，在-0.4m（相对标高）为施工电梯基础，电梯布置位置及做法详见基础施工图。2、9#、11#楼施工电梯基础位置在车库位子。车库顶为0.95*0.95*0.6模壳加0.15厚砼顶。将车库施工电梯标准节位子的模壳剔除，车库基础（独立基础加300厚防水板）做为施工电梯基础，地脚螺栓位子由电梯租赁单位确定，由专业植筋单位柱入车库基础内 2 、做好基础接地工作：接地装置做法，使用 3 根 40×4 长 1.5 米的镀锌角铁，间隔 2.5米，组成三角形打入地下，用40×4扁铁与基座可靠连接，检测接地电阻应4。 3、在浇筑混凝土基础前，由电梯租赁单位将地脚螺栓预埋完毕，且校核无误后浇筑砼，砼强度等级为C30。注意混凝土基础必须达到设计强度的80%时方可安装升降机。4、施工电梯基础四周做好排水沟内侧粉20厚1:2水泥砂浆。5、现场供电状况良好，保证足够的供电容量。六、 楼层洞口防护及连接注：1.每个楼层进出口必须设置标准钢大门,并按照某某市文明施工进行洞口防护。 2.楼层进出门大样图见附图。七、安装要求 1、参与安装的人员必须熟悉升降机的性能，结构特点，并有熟练的操作技术和排除故障的能力。 2、安装过程中，必须由专人负责统一指挥，安装工作范围内工地其他施工人员不得进入施工现场，在安装范围内作好警示标志，并派专人负责监护。安装人员需身体健康，无高血压、心脏病等疾病，且具有一定的文化程度。安装人员必须配戴必要的安全保护设备，如安全帽、安全带等，严禁酒后安装及操作。 3 、每个吊笼顶平台作业人数不得超过 2 人，配备工具的总重量不得超过650kg。 4、吊杆额定起重量为 180kg，不允许超载。 5、用汽车吊吊装围栏基础底架，再安装门框、围栏。基架安装时应用水准仪找正，用钢垫片插入基础底架和基础之间，钢垫片一定要垫实，使基架水平。 6、安装导轨架：导轨架的安装利用吊笼顶吊杆，把标准节吊起就位固定，随着导轨架的升高，应按要求每间距不大于6m 安一附着架，按要求紧固。在地上一层至地上四层顶板该范围内，每层都必须设置附着。 7、附着架与结构连接见附图，每安装一道附着采用经纬仪检查一次导轨架的垂直度。 导轨架垂直度要求导轨架安装高度H（m）7070100100150垂直度误差值（mm）H/10007090 8、当标准节装到要求的高度后（比结构高出6 米），将天轮安装好，并用钢丝绳挂好配重，调节好长度。 9、设限位碰块的安装，保证安全运行。 10、安装完后进行全面检查各紧固件的紧固情况，检查各限位， 电气联锁装置动作是否正确无误。 11、经检查无误后，搭设转料平台，平台的搭设应平整、稳固，保证上下方便。 12、全部工序完成后，报安监部门验收、验收合格后方可投入使用。 八、安装注意事项 1、在安装期间，绝对不准许与安装工作无关的人员使用升降机。 2、驱动吊笼运行必须将加节按钮盒移至吊笼顶部操纵，不允许在吊笼内操纵。 3、不允许在五级风以上恶劣气候条件下进行安装。 4、利用设置在吊笼顶部的吊杆进行吊装时，最大起重量为180kg，不得超载。 5、任何人不准站在悬吊物下，或在悬吊物下行走。 6、安装吊杆上有悬挂物时，不得开动吊笼。 7、吊笼运行时，人员的头部、手及装运的物体绝对不准伸出吊笼护栏。8 、各工种人员必须服从指挥，紧密配合，严格遵守本工种安全操作规程。 9、安装完试验前，须将吊笼上升到安全高度，以确保吊笼在试验时，不会撞主缓冲弹簧。 10、试验时，吊笼中和围栏内不准有人，采用地面操纵。 11、每次试验后，防坠安全器必须正确及时地复位。 九、基座排水措施 为了使基础免受雨水浸泡，在基础四周做排水沟，排水沟宽300mm，深度为 200mm，并设 400×400×400 集水坑，下雨后基坑内的雨水及时抽走。见下图： 说明： 1.排水沟、集水井采用水泥砖砌筑，所有外露表面均采用1：2水泥砂浆进行抹面； 2.每个施工电梯配备两台2.0KW的泥浆泵十、电梯使用期间的观测 1、 电梯安装完后进行沉降观测，并做好测量记录，前期使用每天不少于2 次观测，以后视沉降情况确定观测时间。 2、降雨后必须立即观测，如发现有问题，立即报告项目部，以便及时进行处理，防止事故的发生。 十一、电梯使用期间，操作安全注意事项 1、 操作人员必须受过专业培训，能熟练地操作升降机。 2、持有劳动部门认可的施工升降机架驶执照方可操作。 3、五级以上大风，不得操作升降机。 4、在未保养和维修前不能操作升降机。 5、在未经日常检查前不能操作升降机。 6、吊笼载荷和乘客超过标牌规定数时不能操作升降机。 7、发现故障或危及安全的情况时，应立即报告现场的安全负责人，在未排除故障前不得操作升降机。 8、在修理或更换部件时不得操作升降机。 9、坚持定期的检查和保养制度。 10、地面缓冲装置应正常有效，不得被建筑垃圾淹没或所阻。 11、升降机严禁带病工作。 12、严禁酒后操作。 十二、拆卸时的安全注意事项 1、拆卸的方式.顺序和安装的方式顺序相反。 2、在拆除区域周围用警戒绳围住，挂上“注意头顶掉物”的标牌。 3、在拆卸期间，不允许与拆卸工作无关的人员使用升降机。 4、不要让任何人站在悬吊物下。 5、在拆下的部件被吊入到吊笼顶板上之前，不准驱动升降机吊笼。 6、在吊笼运行时，不允许将被拆卸部件悬挂在安装吊杆上。 7、电气拆卸必须持证的电气施工员方可拆卸。 十三、进楼层平台脚手架的计算 落地式扣件钢管脚手架计算书 钢管脚手架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）。 计算参数: 双排脚手架，搭设高度50.0米，48.0米以下采用双管立杆，48.0米以上采用单管立杆。 立杆的纵距1.40米，立杆的横距1.30米，内排架距离结构0.20米，立杆的步距0.95米。 钢管类型为48×3.0，连墙件采用2步2跨，竖向间距1.90米，水平间距2.80米。 施工活荷载为2.0kN/m2，同时考虑5层施工。 脚手板采用木板，荷载为0.35kN/m2，按照铺设10层计算。 栏杆采用冲压钢板，荷载为0.11kN/m，安全网荷载取0.0050kN/m2。 脚手板下小横杆在大横杆上面，且主结点间增加两根小横杆。 基本风压0.45kN/m2，高度变化系数1.2500，体型系数0.6000。 地基承载力标准值435kN/m2，基础底面扩展面积0.250m2，地基承载力调整系数0.50。 一、小横杆的计算: 小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。 按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。 1.均布荷载值计算 小横杆的自重标准值 P1=0.038kN/m 脚手板的荷载标准值 P2=0.350×1.400/3=0.163kN/m 活荷载标准值 Q=2.000×1.400/3=0.933kN/m 荷载的计算值 q=1.2×0.038+1.2×0.163+1.4×0.933=1.549kN/m 小横杆计算简图 2.抗弯强度计算 最大弯矩考虑为简支梁均布荷载作用下的弯矩 计算公式如下: M=1.549×1.3002/8=0.327kN.m =0.327×106/4491.0=72.851N/mm2 小横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为简支梁均布荷载作用下的挠度 计算公式如下: 荷载标准值q=0.038+0.163+0.933=1.135kN/m 简支梁均布荷载作用下的最大挠度 V=5.0×1.135×1300.04/(384×2.06×105×.0)=1.901mm 小横杆的最大挠度小于1300.0/150与10mm,满足要求! 二、大横杆的计算: 大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。 用小横杆支座的最大反力计算值，在最不利荷载布置下计算大横杆的最大弯矩和变形。 1.荷载值计算 小横杆的自重标准值 P1=0.038×1.300=0.050kN 脚手板的荷载标准值 P2=0.350×1.300×1.400/3=0.212kN 活荷载标准值 Q=2.000×1.300×1.400/3=1.213kN 荷载的计算值 P=(1.2×0.050+1.2×0.212+1.4×1.213)/2=1.007kN 大横杆计算简图 2.抗弯强度计算 最大弯矩考虑为大横杆自重均布荷载与荷载的计算值最不利分配的弯矩和 均布荷载最大弯矩计算公式如下: 集中荷载最大弯矩计算公式如下: M=0.08×(1.2×0.038)×1.4002+0.267×1.007×1.400=0.384kN.m =0.384×106/4491.0=85.398N/mm2 大横杆的计算强度小于205.0N/mm2,满足要求! 3.挠度计算 最大挠度考虑为大横杆自重均布荷载与荷载的计算值最不利分配的挠度和 均布荷载最大挠度计算公式如下: 集中荷载最大挠度计算公式如下: 大横杆自重均布荷载引起的最大挠度 V1=0.677×0.038×1400.004/(100×2.060×105×.000)=0.05mm 集中荷载标准值P=(0.050+0.212+1.213)/2=0.738kN 集中荷载标准值最不利分配引起的最大挠度 V1=1.883×737.793×1400.003/(100×2.060×105×.000)=1.72mm 最大挠度和 V=V1+V2=1.762mm 大横杆的最大挠度小于1400.0/150与10mm,满足要求! 三、扣件抗滑力的计算: 纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R Rc 其中 Rc 扣件抗滑承载力设计值,取8.0kN； R 纵向或横向水平杆传给立杆的竖向作用力设计值； 1.荷载值计算 横杆的自重标准值 P1=0.038×1.400=0.054kN 脚手板的荷载标准值 P2=0.350×1.300×1.400/2=0.318kN 活荷载标准值 Q=2.000×1.300×1.400/2=1.820kN 荷载的计算值 R=1.2×0.054+1.2×0.318+1.4×1.820=2.995kN 单扣件抗滑承载力的设计计算满足要求! 当直角扣件的拧紧力矩达40-65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN； 双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。 四、脚手架荷载标准值: 作用于脚手架的荷载包括静荷载、活荷载和风荷载。 静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1381 NG1 = 0.138×50.000=6.9kN (2)脚手板的自重标准值(kN/m2)；本例采用木脚手板，标准值为0.35 NG2 = 0.350×10×1.400×(1.300+0.200)/2=3.675kN (3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、冲压钢脚手板挡板，标准值为0.11 NG3 = 0.110×1.400×10/2=0.77kN (4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.005×1.400×50.000=0.350kN 经计算得到，静荷载标准值 NG = NG1+NG2+NG3+NG4 = 11.695kN。 活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。 经计算得到，活荷载标准值 NQ = 2.000×5×1.400×1.300/2=9.100kN 风荷载标准值应按照以下公式计算 其中 W0 基本风压(kN/m2)，按照建筑结构荷载规范(GB50009-2001)附录表D.4的规定采用：W0 = 0.450 Uz 风荷载高度变化系数，按照建筑结构荷载规范(GB50009-2001)附录表7.2.1的规定采用：Uz = 1.250 Us 风荷载体型系数：Us = 0.600 经计算得到，风荷载标准值Wk = 0.7×0.450×1.250×0.600 = 0.236kN/m2。 考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 0.85×1.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.2×11.695+0.85×1.4×9.100=24.863kN 不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ 经过计算得到，底部立杆的最大轴向压力N=1.2×11.695+1.4×9.100=26.774kN 风荷载设计值产生的立杆段弯矩 MW计算公式 MW = 0.85×1.4Wklah2/10 其中 Wk 风荷载标准值(kN/m2)； la 立杆的纵距 (m)； h 立杆的步距 (m)。 经过计算得到风荷载产生的弯矩 Mw=0.85×1.4×0.236×1.400×0.950×0.950/10=0.036kN.m 五、立杆的稳定性计算: 1.不考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=26.774kN； i 计算立杆的截面回转半径，i=1.60cm； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.550； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=1.155×1.550×0.950=1.701m； A 立杆净截面面积，A=4.239cm2； W 立杆净截面模量(抵抗矩),W=4.491cm3； 由长细比，为1701/16=107； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.545； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =26774/(0.55×424)=114.811N/mm2； f 钢管立杆抗压强度设计值，f=205.00N/mm2； 不考虑风荷载时，立杆的稳定性计算 < f,满足要求! 2.考虑风荷载时,立杆的稳定性计算 其中 N 立杆的轴心压力设计值，N=42.500kN； i 计算立杆的截面回转半径，i=1.60cm； k 计算长度附加系数，取1.155； u 计算长度系数，由脚手架的高度确定，u=1.550； l0 计算长度 (m),由公式 l0 = kuh 确定，l0=1.155×1.550×0.950=1.701m； A 立杆净截面面积，A=4.239cm2； W 立杆净截面模量(抵抗矩),W=4.491cm3； 由长细比，为1701/16=107； 轴心受压立杆的稳定系数,由长细比 l0/i 的结果查表得到0.545； MW 计算立杆段由风荷载设计值产生的弯矩，MW=0.036kN.m； 钢管立杆受压强度计算值 (N/mm2)；经计算得到 =42500/(0.55×424)+36000/4491=191.986N/mm2； f 钢管立杆抗压强度设计值，f=205.00N/mm2； 考虑风荷载时，立杆的稳定性计算 < f,满足要求! 六、最大搭设高度的计算: 不考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 13.965kN； NQ 活荷载标准值，NQ = 9.100kN； gk 每米立杆承受的结构自重标准值，gk = 0.138kN/m； 经计算得到，不考虑风荷载时，按照稳定性计算的搭设高度 Hs = 107.622米。 脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米： 经计算得到，不考虑风荷载时，脚手架搭设高度限值 H = 50.000米。 考虑风荷载时,采用单立管的敞开式、全封闭和半封闭的脚手架可搭设高度按照下式计算： 其中 NG2K 构配件自重标准值产生的轴向力，NG2K = 13.965kN； NQ 活荷载标准值，NQ = 9.100kN； gk 每米立杆承受的结构自重标准值，gk = 0.138kN/m； Mwk 计算立杆段由风荷载标准值产生的弯矩，Mwk0.030kN.m0.030kN.m； 经计算得到，考虑风荷载时，按照稳定性计算的搭设高度 Hs = 108.134米。 脚手架搭设高度 Hs等于或大于26米，按照下式调整且不超过50米： 经计算得到，考虑风荷载时，脚手架搭设高度限值 H = 50.000米。 七、连墙件的计算: 连墙件的轴向力计算值应按照下式计算： Nl = Nlw + No 其中 Nlw 风荷载产生的连墙件轴向力设计值(kN)，应按照下式计算： Nlw = 1.4 × wk × Aw wk 风荷载标准值，wk = 0.236kN/m2； Aw 每个连墙件的覆盖面积内脚手架外侧的迎风面积，Aw = 1.90×2.80 = 5.320m2； No 连墙件约束脚手架平面外变形所产生的轴向力(kN)；No = 5.000 经计算得到 Nlw = 1.760kN，连墙件轴向力计算值 Nl = 6.760kN 连墙件轴向力设计值 Nf = Af 其中 轴心受压立杆的稳定系数,由长细比 l/i=20.00/1.60的结果查表得到=0.97； A = 4.24cm2；f = 205.00N/mm2。 经过计算得到 Nf = 84.157kN Nf>Nl，连墙件的设计计算满足要求! 连墙件双扣件连接示意图 八、立杆的地基承载力计算: 立杆基础底面的平均压力应满足下式的要求 p fg 其中 p 立杆基础底面的平均压力 (kN/m2)，p = N/A；p = 177.65 N 上部结构传至基础顶面的轴向力设计值 (kN)；N = 44.41 A 基础底面面积 (m2)；A = 0.25 fg 地基承载力设计值 (kN/m2)；fg = 217.50 地基承载力设计值应按下式计算 fg = kc × fgk 其中 kc 脚手架地基承载力调整系数；kc = 0.50 fgk 地基承载力标准值；fgk = 435.00 地基承载力的计算满足要求! 九、脚手架配件数量匡算: 扣件式钢管脚手架的杆件配备数量需要一定的富余量，以适应构架时变化需要，因此按匡算方式来计算； 根据脚手架立杆数量按以下公式进行计算： L -长杆总长度(m)； N1 -小横杆数(根)； N2 -直角扣件数(个)； N3 -对接扣件数(个)； N4 -旋转扣件数(个)； S -脚手板面积(m2)； n -立杆总数(根) n=6； H -搭设高度(m) H=90； h -步距(m) h=0.95； la-立杆纵距(m) la=1.4； lb -立杆横距(m) lb=1.3； 长杆总长度(m) L =1.1×50×(6+1.4×6/0.95-2×1.4/0.95)=654.211 小横杆数(根) N1=1.1×(50/1.9+1.5)×6=184 直角扣件数(个) N2=2.2×(50/0.95+ 1.5)×6=714.54 对接扣件数(个) N3=654.211/4=163.55 旋转扣件数(个) N4=0.3×654.211/4=49 脚手板面积(m2) S=1.6×(6-2)×1.4×1.3=11.65 根据以上公式计算得长杆总长654.211；小横杆184根；直角扣件1270个；对接扣件295个； 旋转扣件49个；脚手板11.65m2。十四、附图 说明： 1.平台架体基底土方采用三七灰土分层回填夯实，地面采用C20砼硬化，厚度不小于200mm。2.架体四周采用密目网封闭；3.架体四周设置排水沟，将雨水排出架体区域。4.架体搭设严格按计算书要求进行，架体上严禁堆放施工用的材料,仅作为施工通道使用。
