湖北某市政道路综合改造工程施工临时用电施工方案.doc

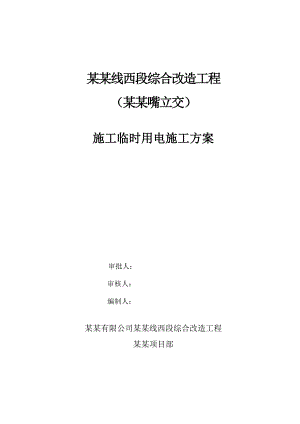

某某线西段综合改造工程 （某某嘴立交）施工临时用电施工方案审批人：审核人：编制人：某某有限公司某某线西段综合改造工程 某某项目部 施工组织设计/方案审批表工程名称某某线西段综合改造 工程（某某嘴立交）编 制 人某某项目部名称 某某线西段综合改造工程 某某项目部编制日期某某-10-18内 容某某线西段综合改造（某某嘴立交）工程项目临时用电施工方案项目 意经理 见部 项目安全员： 年 月 日 项目经理： 年 月 日部门审核意见工程部负责人：（公 章） 年 月 日安全部门负责人：（公 章） 年 月 日审批意见技术质量部门负责人：（公 章） 年 月 日 （公 章） 总 工 程 师： 年 月 日目 录第一节 编制依据及说明1一、编制说明1二、编制依据1第二节 工程概况2一、工程建设规模2二、施工场地环境2三、施工用电情况2第三节 施工用电布署5一、施工配电原则：5二、配电系统设置和布置6第四节 施工用电设置7一、配电系统设置和布置7二、配电箱柜、主干线路设置8三、用电干线及分配电箱、开关箱设置8四、施工照明8第五节、施工现场临时用电管理措施91、接地、零线92、电箱（配电箱、开关箱）103、现场照明114、支线敷设125、配电装置136、用电管理13第六节 安全技术措施13第七节 安全防火措施16某某线西段综合改造（某某嘴立交）工程项目 施工临时用电方 案第一节 编制依据及说明一、编制说明1、为了顺利完成某某线西段综合改造工程（某某嘴立交）项目施工任务，满足施工现场临时用电需要，使施工用电规范化、标准化，保证施工现场用电安全，创建文明工地，现根据危险性较大的分部分项工程安全管理办法规定和本工程施工组织设计要求，编制该工程施工临时用电施工方案。2、本专项施工方案与某某线西段综合改造（某某嘴立交）施工组织设计不一致处以本施工方案为准，未及之处执行现行的相关规范标准及有关部门的管理规定。3、本专项方案必须报请公司技术安全部门和监理单位批准后方可执行。用电系统和线路设置、施工用电量、施工环境、工况等发生较大变化或与实际相差较大时必须做相应变更，并重新报审批准后方可实施。二、编制依据本施工方案主要依据如下资料编制：1、危险性较大的分部分项工程安全管理办法2、某某线西段综合改造（某某嘴立交）施工组织设计施工图纸3、施工现场临时用电安全技术规范JGJ46-2005；4、建筑施工安全检查标准JGJ59-995、某某有限公司文明工地创建手册相关内容及要求。6、施工现场周边环境情况。第二节 工程概况一、工程建设规模现状断面具体布置如下：红线宽为50米，龙阳大道东风大道断面布置为：9米绿化（含高压燃气走廊用地）+2.5米紧急停车带+12.5米机动车道+2米中央隔离带+12.5米机动车道+2.5米紧急停车带+9米绿化带；某某线高架WZ主线为双向4车道+2.5米紧急停车带，全宽22米，另外还有8条匝道，某某嘴立交龙阳湖东路下穿通道1.33千米。二、施工场地环境目前某某线及龙阳大道和东风大道交通繁忙，车流较大，工程实施期间交通导流复杂，交通组织压力大。施工管理的重点有两条：第一、施工组织和交通组织，施工期间不能中断交通，尽可能降低负面影响。第二、文明施工管理，本工程砼方量巨大，施工机械设备众多，要注意减少扬尘与泥土泄漏，不污染周围道路、环境。三、施工用电情况考虑施工现场生产加工区和施工作业区的动力用电和现场照明用电。主体施工阶段为用电高峰期，主要用电情况如下：1、 生产加工区以固定设备用电为主，分为钢筋切断调直、弯曲加工制作、焊接、套丝等；木料和模板料的切割、刨削等加工制作；小型钢构件等的制做中的切割、焊制，钻孔、套丝等；机修等；作业棚、仓库等临建照明用电。2、 施工作业区，固定设备用电主要分为：降水排水，作业区照明，活动设备用电主要有：作业面钢筋电渣焊、安装电焊、型材切割、砼振捣器、电动工具等，活动照明等。3、主要用电机具电量负荷表序号设备名称型 号单位数量用电功率（kw）备 注1旋挖钻孔机XR360台125402手控卷扬机JK8台21403插入式振动器HZ6X-30台1011 4钢筋调直切断机GL6-8/4台4305钢筋切断机QJ32台616.86钢筋弯曲机GW32台6187电 焊 机BX3-120台218008直螺纹套丝机HGB40台440 9木工压刨MB104台63010木工圆锯台619.211潜水泵12-15m3/d台1124.212砂轮切割机300台36.613直锥螺纹套丝机台86014现场照明镝灯台103015办公用电304.施工现场用电计算（1）.施工机械设备的总功率P1和容量S1P1540140113016.818800403019.224.26.66030301795.8KW取需要系数K10.4，功率因数COS0.75，则所有施工机械设备的总用量为：S1K1×P1/COS0.4×1795.8/0.75957.76KVA（2）.电焊设备的总容量S2对于单项380V的交流电焊机，其额定容量为40KVA，输入电压为380V，则单台电焊机的线电流有效值为40×1000/380105.3A，为简化计算，可将三台焊机视为一组平衡负荷，线电流为I2×105.3210.6A，每三台交流电焊机的折算容量为S，3×U×I3×380×210.6138.6KVA，取K20.4，则电焊设备的总容量为：S2K2×S，0.4×138.6×2×7776.16KVA（3）.室内外照明设备总容量S3可取K30.4，COS1.0，则有：S30.4×（730）/114.8KVA（4）.施工现场的总用电容量ShShS1S2S3957.76776.1614.81748.72KVA（5）.施工现场总电流为：I总Sh/（3×U×COS）/（1.7321×380×0.9）2952.03A第三节 施工用电布署一、 施工配电原则：1、根据施工现场临时用电安全技术规范JGJ46-2005要求，施工用电系统整体采用“三相五线制”、“三级配电，二级保护，一机一闸一漏一箱”，动力和照明分别配电，接地采用“TN-S接地保护”的配电模式，结合本工程各用电设备用电的负荷大小、用电区域、用电类型、安全等级和重要性的实际情况，科学合理地选择配电设备，分区段、分回路供电，有针对性地采取施工用电安全技术措施，健全和强化安全用电管理措施，做到施工配电规范化、标准化，用电管理程序化。施工用电以用电高峰期的容量和施工需要设置和布置配电系统，同时满足其它阶段需要。2、施工现场固定设备配电线缆埋地或沿墙敷设，带有铠装的可直接敷设，未带有铠装的必须穿管敷设，所有埋地敷设线缆过路时必须做金属保护套管。二、配电系统设置和布置1、总配电系统1.1施工现场变压器安装没有到位之前，为了要满足施工，需要增设临时发电机，具体按现场要求。1.2施工现场按“五通一防”要求，在施工现场建五座专用配电室面积不小于10m2（龙阳大道路桥联投前设一座500KVA的变压器，东风大道普贤居小区前设一座500KVA的变压器，某某线白沙洲桥下设一座400KVA的变压器，某某线陈家部附近设一座800KVA的变压器，某某嘴立交桥下设一座800KVA的变压器），配电室内安装一台低压成套落地配电柜作为总配电柜，总电源从建设单位指定配电室，使用VV22型带铠装五芯电缆按三相五线制接出，架空敷设或埋地敷设接引入现场，接地保护线在配电室附近做重复接地。总配电柜分区、分路向施工现场二级分配电箱供电。（平面供电系统线路图附后）1.3砼输送泵布位置在基坑边，是大功率活动用电设备，设置专用三级配电箱，在总配电柜中设专用供电回路供电。2、生产加工区配电。2.1本区配电以固定用电设备为主，根据容量和用电区域，钢筋加工设二级分配电箱1台，电源线为VV22型5芯电缆沿墙敷设；木材模板加工设二级分配电箱1台，电源线为BV型电线穿管埋地敷设；降水二级分配电箱1台，电源线为BV型电线穿管埋地敷设，照明配电箱各1台，电源线为BV型电线穿管埋地敷设。2.2钢筋对焊机的功率和电压电流变化大，在钢筋加工二级分配电箱内设专用供电回路，电源线为VV22型5芯电缆沿墙或埋地敷设。2.3用于机修、铁件加工等的电焊机、切割机及其它小型用电设备的配电箱电源，可视具体用电情况，接至就近的二级动力配电箱，橡皮绝缘、橡皮护套多芯软电缆供电。3、施工作业区配电3.1施工作业区，固定用电设备和活动用电设备的容量、数量种类均较大，结合各层段流水施工，并满足不同施工阶段的需要，分别各设1台固定的二级分配电箱。3.2沿现场基坑周边，固定架设23具24kw镝灯照明，辅以碘钨灯活动照明，可满足施工区基本照明需要。4、作业面配电。结构施工各段作业面配置活动的动力三级配电箱和照明三级配电箱，电源侧接至基坑边就近的二级分配电箱，各三级配电箱内供电回路负荷侧设一定数量的插座，用于插接活动照明灯具和较小功率的活动用电设备。 第四节 施工用电设置一、配电系统设置和布置施工现场配电系统设置TNS系统，放射式配电，由一级电箱分别馈电给各个现场二级电箱。二、配电箱柜、主干线路设置从主配电室用KVV223×1202×70橡皮绝缘电缆将电源引入工地一级配电柜，配电柜设一个600A熔断式刀闸总开关，并经电流互感器结电度表，分五路隔离开关及漏电短路器开关，给分配电箱馈电。砼泵专用配电箱供电，钢筋棚分配电箱和4台现场二级电箱供电。三、用电干线及分配电箱、开关箱设置钢筋棚配电箱进线为3×50+2×25橡皮绝缘线，其余二级电箱进线为3×35+2×16橡皮绝缘线。电箱设一个250A熔断式刀闸开关，分多路设置分路隔离开关，下设250A空气开关一个，100A空气开关多个备用。四、施工照明加工区照明应设专线，照明线用绝缘橡套线沿墙敷设，每处应设照明灯具，并设统一开关和漏电保护器，进行用电管理，照明灯具应距地面2.4m以上，应设专用降压变压器并用36V以下低压输电，导线应根据用电功率计算确定。施工照明用移动式碘钨灯，电源从供电箱引出。照明灯具较多时应设移动式照明开关箱。施工现场照明用两到叁座大功率高压镝灯，照向施工现场，如施工时照明不足，应从分配电箱引出电源，并设照明开关箱，从开关箱电源接碘钨灯，供现场照明。第五节、施工现场临时用电管理措施1、接地、零线中性点不接地系统中的电器装置应采取保护接地，接地电阻不得超过4。专用电源中性点直接接地的系统中，应采用TNS三相五线制接零保护系统。接地体可用角钢、圆钢、钢管，但不得用螺纹钢，其截面不得小于48平方毫米，一组两根接地体间距不得小于2.5m，入土埋深不得小于0.8m。同一电源系统中应采用同一保护方法，即不得一部分设备作保护接零，另一部分作保护接地。橡皮线中黑色作为工作零线，绿/黄双色线作为接地零线。用电器设备相连的接地或接零线截面最小不能低于2.5mm2的多股铜芯线，手持式用电设备应采用不小于1.5mm2的多股铜芯软线。电杆转角杆、终端杆及配电总箱必须有重复接地。所有配电柜、箱门与柜、箱体必须用接地线连接。2、电箱（配电箱、开关箱）箱体应采用标准配电箱。箱体颜色醒目、有门、有销、有色标、有编号、有单位名称。箱体材料应使用薄钢板或玻璃钢，不得使用易燃物品。箱内整洁、各类电器装置灵敏有效，完整无损，绝缘良好，接线正确，无外露带电部分，且安装牢固，布置接线规范，进出、线口设在箱体的下底面。电箱应装设在干燥、通风、常温以及无污染，无液体浸溅易受撞击的场所，周围应有足够两人同时工作的空间和通道，并应有防雨措施。固定挂式电箱应装设端正，牢固；下底与地面垂直距离大于1.3m，小于1.5m。移动式电箱应装设在坚固的支架上；下底与地面垂直距离大于0.6m，小于1.5m。总配电箱应靠近电源设置，分配电箱应设置在用电设备（负荷）相对集中的地方。分配电箱应装设总隔离开关和分路隔离开关，以及总熔断器和分路熔断器（或总自动开关和分路自动开关）；总开关电器的额定值、动作调定值与分路开关的额定值、动作调定值相适应。动力照明线路分路设置，并选用合理的额定漏电动作电流的漏电保护器，进行分级配合。如直接向负载供电，严格执行“一机一闸一相一漏电保护”制，选用与用电设备相匹配的漏电保护开关作保护。四芯电源线的开关箱内严禁配有380V和220V两种电压，且必须装设漏电保护器，其额定漏电动作电流应不大于30毫安，漏电动作时间应小于0.1秒。箱内工作零线端子板与接地端子板或零线端子板齐全，各种电器应安装在金属或非木质的绝缘电器安装板上，然后整体与电箱箱体紧固。金属箱体、金属电器安装板以及箱内电器不应带电的金属底座、外壳等必须作保护接地 ，保护地线或保护零线应通过端子板连接。漏电保护器应设在电源隔离开关的负荷侧，熔丝应和用电设备的实际负荷相匹配，严禁用铁丝等非专用熔丝代替，严禁用多股熔丝代替一根较大的熔丝，容量60A以上的可采用合格的铜熔丝。3、现场照明照明电压的选择一般施工场所220V；工作手灯、危险场所、无触电保护措施的移动式照明36V；顶管管内作业、工作场面狭窄场所、特别潮湿场所、金属容器内12V。现场照明一律采用橡皮护套线并有漏电保护开关保护、照明导线不准随地拖拉或缠绑在脚手架设施的构架上。照明灯具的金属外壳、金属支架、必须设保护接地。室外照明灯具距地面不得低于3m；室内距地面不得低于2.4m。碘钨灯应固定架设，金属卤化物灯具的安装高度宜在5m以上，灯线不得靠近灯具表面。4、支线敷设配电箱引入引出线应有套管，电线下进下出不混乱，大容量电箱上进线加滴水弯。支线绝缘良好，无老化、破损和漏电。导线额定电压应大于线路工作电压，截面应满足供电容量和机械强度要求，连接和分支外不受机械作用且符合绝缘要求。室内敷设A、导线绝缘层应符合线路的安全方式和敷设的环境条件。B、截面10mm2以下导线线芯可直接与电器端子压接；截面16mm2以上导线线芯应先装入接线连接端子内然后再与电器端子连接。C、水平敷设距地小于2m或垂直距地1.8m的线段应有防护措施。室外电缆敷设A、敷设方式为埋地或架空，敷设位置应保证电缆不受机械损伤和热辐射，尽量避开建筑物和交通要道。B、橡皮电缆直接埋地深度应不小于0.6m，并在其上下均铺50mm厚细砂，然后覆盖砖等硬质保护层。C、橡皮电缆穿越建筑物、构筑物或易受机械损伤的场所时，应加防护套管，套管强度应符合相应的强度要求。D、过道电线可采用硬质防护套管埋地并作标记。E、橡皮电缆架空敷设时，宜沿墙壁或电杆设置，并用绝缘子固定，严禁用金属裸线作绑扎。5、配电装置配电间高度3m，面积为12m2，屋顶禁用易燃材料，配电间门向外开启，有色标，并配锁。配电柜（板）的通道：正面不小于1.5m，侧面不小于1.0m，背面不小于0.8m；配电间符合“五防一通”的要求。即防水、防雨雪、防潮、防汛、防小动物和保持通风良好。变配电间内应配有安全防护用品和砂箱、1211灭火器等绝缘灭火材料并有各类警示标示牌，以便维修和使用，各条线路应统一编号并作出用途标记，室内清洁无杂物。6、用电管理制定电气安装和安全操作规程，以及运行管理规定和维护检修制度。应有临时用电工程检查验收记录，接地电阻、漏电开关测试和定期检修记录，电工作业、维修记录和交接班记录。第六节 安全技术措施1、现场施工临时用电及安装必须符合JGJ4688规范规定。2、工地施工临时用电必须有专人管理，所有电工必须持证上岗。3、建立施工临时用电定期检查制度：施工现场值班电工应对工地所有电器进行巡回检查，发现隐患及时解决。项目部每月必须组织有关人员检查一次，公司每季度检查一次，发现问题及时整改，每次检查必须有记录。必须经常检查接地电阻，并作好检测记录。4、安装好的电器必须进行检查验收。检查工作应定期进行，对不安全因素必须及时处理，并应履行检查验收手续，认真填写电器检查验收记录和运行记录。5、在建工程（含脚手架）的外侧与外电线路走线的边沿之间必须保持安全操作距离。最小安全操作距离应符合JGJ4688规范要求。6、在施工现场专用中性点直接接地的电力线路中，必须采用TNS三相五线制保护接零系统。机械电器设备的金属外壳必须与专用保护零线连结。专用保护零线应由工作接地线，配电室的零线或第一级漏电保护器电源侧的零线引出。7、保护接地电阻不得大于4。8、架设线路的相序排列和电杆（材料）应符合JGJ4688规范规定。9、工地设置总配电箱和分配电箱、开关箱，实行分级配电。分配电箱与开关箱的距离不得超过30m。10、配电箱、开关箱内的电器必须完好可靠，不准使用破损、不合格的电器。11、动力配电箱与照明配电箱在同一箱内应分路设置。12、开关箱内必须装设漏电保护器，漏电保护器的选择应符合GB682986漏电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1秒。开关箱内的开关电器必须能在任何情况下都可以使用电设备实行电源隔离。13、总配电箱和开关箱中两级漏电保护的额定漏电动作电流和额定漏电动作时间应合理配合使之有分段分级保护的功能。14、配电箱的进出线应加护套分路成束并作防水弯，导线束不得与箱体进出口直接接触。移动式配电箱和开关箱的进出线必须采用橡皮绝缘电缆。进入开关箱的电源线，严禁用插销连接。15、配电箱必须有防尘、防雨措施。16、对用电机械应设二级漏电保护，对电焊机、对焊机、电渣焊机应设二级空载压保护。17、对配电室、开关箱进行检查维修，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业。所有的配电箱应配锁，配电箱和开关箱应由专人负责。18、所有配电箱、开关箱在使用过程中，必须按照下述操作顺序进行操作：A、送电操作顺序：总配电箱分配电箱开关箱B、断电操作顺序为：开关箱分配电箱总配电箱。（出现紧急电器故障时除外）19、电缆应埋底敷设或架空敷设，严禁电缆拖地明设，并避免机械损伤和介质腐蚀。在地库顶板上敷设时应，应砌砖电缆沟。20、电缆在通过大门时应埋底敷设，埋设时应加套管防护。电缆在室外直接埋地敷设时，敷设深度应不小于0.6m，并在电缆上铺设50mm厚细砂，然后覆盖砖或其他硬质保护层。第七节 安全防火措施1、施工现场的用电线路和电器装置必须按要求配置，保险丝、开关必须与用电负荷相匹配。不允许有“小马拉大车”现象。2、电器接线端子应按要求设置，端子不得有氧化现象，接线端子必须压紧。3、施工现场必须有专职电工值班。4、变压器室内，必须配备足够的绝缘手套、绝缘杆、绝缘垫、绝缘面具等安全工具及防护设施。5、各种电器设施定期检查，每次检查的情况和发现的问题应及时解决，并记入运行日记。6、低压配电装置、低压电器和变压器，值班人员每班应巡视一次。7、在配电室、钢筋加工区、职工宿舍必须悬挂干粉灭火器，以备急用。8、易燃易爆物品应远离配电室，防止起火爆炸。9、配电室和现场的配电箱、开关箱必须加锁。10、在电器设备明显的部位应设“严禁靠近，以防触电”的标志。11、接地装置应定期检查。
