湖北某轨道交通工程信号系统安装工程施工组织设计(内容详细、附示意图).doc

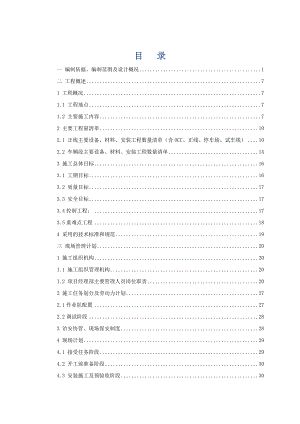

目 录一 编制依据、编制范围及设计概况1二 工程概述71 工程概况71.1 工程地点71.2 主要施工内容72 主要工程量清单102.1 正线主要设备、材料、安装工程数量清单（含OCC、正线、停车场、试车线）102.2 车辆段主要设备、材料、安装工程数量清单143 施工总体目标163.1 工期目标163.2 质量目标173.3 安全目标173.4控制工程：173.5重难点工程184 采用的技术标准和规范19三 现场管理计划201 施工组织机构201.1 施工组织管理机构201.2 项目经理部主要管理人员岗位职责202 施工任务划分及劳动力计划272.1作业队配置272.2调试阶段283 治安协管、现场保安制度284 现场计划294.1 接受任务阶段294.2 开工前准备阶段304.3 安装施工及预验收阶段304.4 信号系统调试阶段304.5 试运行阶段314.6 初步验收阶段314.7 质保期阶段315 档案资料管理措施315.1技术档案管理措施315.2工程文件资料的管理措施326 隐蔽工程管理措施327 技术问题处理程序338 紧急措施359 现场维持35四 工程实施方案361 临时设施设置方案362 技术保证措施362.1 施工技术准备362.2 施工人员准备372.3 施工机具材料准备372.4 管理制度落实373 用水、用电计划方案383.1 临时用电方案383.2 临时用水方案383.3 临时排水和垃圾处理384 设备材料的采购、仓储、运输、保险394.1 甲供设备材料准备394.2 自购的设备材料采购404.3 设备材料的运输414.4 设备材料的仓储434.5 保险445 主要施工机械设备、试验、质量检测设备配备44五 施工组织安排和施工方法及程序说明471 信号系统总体施工组织及方法471.1 主要施工内容471.2 阶段工作内容481.3 信号系统施工配合与施工准备492 正线信号系统安装工程施工组织及方法552.1 主要工作内容552.2 施工组织安排573.1 管线预埋施工方案623.2 光、电缆工程施工方法及流程743.3 站台设备安装方法及流程883.4 计轴设备安装方法及流程933.5 道岔转辙设备（S700K型）的安装方法及流程993.6 信号机安装方法及流程1053.7 信标系统安装方法及流程1103.8 波导管设备安装方法及流程1143.9 室内设备施工方法及流程1204 车辆段信号系统安装工程施工组织及方法1494.1 主要工作内容1494.2 施工组织1504.3 主要施工工艺、方法及流程1525 停车场信号系统安装工程施工组织及方法1655.1 主要工作内容1655.2 施工组织1665.3 主要施工工艺、方法及流程1666 控制中心信号系统安装工程施工组织及方法1676.1 主要工作内容1676.2 施工组织安排1676.3 主要施工工艺、方法及流程168六 质量管理计划1681 施工准备阶段管理计划1682 安装施工阶段管理计划1693 临时阶段质量管理计划1694 竣工验收阶段质量管理计划169七 进度控制计划1701 工期目标1702 工程进度计划1703 施工工序进度计划安排1714 工期保证措施1754.1 工期保证组织机构1754.2 工期保证体系图1754.3 保证工期的主要措施175八 安全文明施工措施及环境保护措施1841 安全施工措施1841.1 安全目标1841.2 安全生产方针1841.3 安全管理机构、安全责任人员及职责1851.4 安全施工保证制度1881.5 安全保障措施1922 文明施工措施1972.1 文明施工的目标1972.2 文明施工组织管理措施1972.3 现场管理措施1992.4 行车区的管理2013 环境保护措施2013.1 施工过程中环境问题的分析2013.2 环境保护的目标2023.3 切实贯彻环境保护法规2023.4 重视环保工作2023.5 强化环保管理2023.6 加强环保教育2023.7 加强施工生产的环境保护工作2033.8 加强驻地生活环境保护2033.9 噪音污染的防治203九 质量保证体系2041 质量方针2042 质量目标2043 质量保证管理体系2043.1 质量保证机构2043.2 质量保证体系图及说明2054 各级人员质量责任制2074.1 项目经理2074.2 项目总工程师2074.3 项目安质环保部部长2074.4 项目工程技术部部长2084.5 项目物资设备部部长2084.6 质量检查工程师2084.7 施工队负责人2094.8 班组长2094.9 材料试验工程师（材料员）2095 质量保证措施2095.1 认真贯彻落实ISO9000标准和全面质量管理2095.2 搞好质量控制，开展标准化作业活动2095.3 积极开展创优活动，对施工过程进行全面控制，确保工程高质量完成2105.4 有效控制施工工艺，确保工程内实外美2105.5 完善质量检测、试验手段，确保检查率达100%2115.6 加强材料、设备的质量控制，杜绝使用不合格品2116 技术保证211十 其他有关措施和安排2131 雨季、防汛、水土保持措施2132 夏季施工措施2133 夜间施工措施2144 成品保护措施2144.1 成品保护的保证措施2144.2 已安装的机房设备成品保护2154.3 电缆成品保护2154.4 已安装的区间设备成品保护2154.5 对其它相关工程成品的保护2165 治安、消防措施2165.1 治安保卫措施2175.2 防火消防措施2176 保护周围构造物及已完工工程的措施2187 施工配合2197.1 施工过程中服从业主协调及指挥2197.2 施工中与设计部门的配合2197.3 与系统供货商的配合2207.4 和供货商的配合2207.5 施工过程中服从监理工程师协调及指挥2208 接口配合2218.1 与土建承包商的接口配合2218.2 与车站装修工程的接口配合2228.3 与低压配电的接口配合2228.4 与轨道工程的接口配合2228.5 与供电工程、通信工程的接口配合2228.6 与环控工程的接口配合2238.7 与机电设备监控、火灾自动报警等专业的接口配合223施工组织设计一 编制依据、编制范围及设计概况1.1编制依据1、国家和铁道部现行的设计、施工规范及验收标准；2、中铁第四勘察设计院集团有限公司设计的相关图纸；3、某某轨道交通2号线一期工程招投标文件及相关资料4、某某轨道交通2号线一期工程系统供应商（卡斯柯）提供的技术资料；5、我方施工技术力量、技术装备、施工经历、类似工程施工经验及对现场进行踏勘了解到的情况。1.2编制范围编制范围为：某某市轨道交通2号线一期工程信号系统安装工程，该工程含：1、27.727Km的正线及辅助线路；2、控制中心；3、21座车站；4、1座中山北路停车场；5、1座常青车辆段；6、培训中心；7、维修中心；8、试车线。1.3 设计概况1.3.1 轨道轨距为1435mm，正线为无缝线路，采用中国生产的60kg/m钢轨，停车场及车辆段线路采用中国生产的50 kg/m钢轨，车辆段出入段及试车线线路采用中国生产的60 kg/m钢轨。钢轨符合中华人民共和国的相关技术标准。1.3.2 道岔：正线、折返线、停车线、试车线均采用60kg/m钢轨9号单开曲线尖轨道岔，侧向限速为35km/h。车辆段及停车场采用50 kg/m钢轨7号单开道岔，侧向限速为25km/h。1.3.3 控制中心本工程的运营控制中心OCC设在硚口，并与某某轨道交通1号线共用控制中心。在控制中心内预留了信号系统设备的机房、电源室、和中央控制室。在某某市轨道交通1号线建设时硚口路控制中心已在十层为2号线信号行车设备预留了生产用房。1.3.4 车站：2号线一期工程设正线车站21座，全部为地下站；2号线一期工程除洪山广场站为叠岛式站台、中南路站为双岛式外，其余车站均为岛式站台，站台按8辆编组考虑，土建有效长度为158m，初、近、远期屏蔽门按6辆编组考虑，有效长度为112.43m；2号线一期工程金银潭站和光谷广场站为终端折返站，金银潭站设有站后折返线，内侧两条线用于收发车，也是出入段线；光谷广场站设有站前渡线。体育南路站设有故障停车线，停车线均也作为中山北路停车场的出入场线，金色雅园、中山公园站、广埠屯站设有故障停车线，停车线均应作为临时折返线。积玉桥站设置了单渡线；在有道岔车站，道岔岔尖至有效站台边的距离为7m；折返线的有效长为道岔基本轨缝至车挡距离：200 m。停车线的有效长为对向两道岔的基本轨缝间距离：180 m；2号线一期工程与4号线在中南路站设有一条联络线（单渡线形式），在王家墩东站设有一条与3号线连接的联络线，在中山北路停车场设有与国铁武九线的联络线；本工程部分车站的车控室至车站信号设备室/通号设备室的电缆路径距离可能超过150m；在本工程的各站站台设置屏蔽门；在本工程的常青花园站南端、积玉桥站北端、江汉路站南端设置防淹门，每站左右线隧道各设1处防淹门；设备集中站和非设备集中站以及控制关系表如下：序 号设备集中站(控制站)非设备集中站(被控制站)1金银潭金银潭常青花园2金色雅园金色雅园汉口火车站范湖3中山公园王家墩东路青年路中山公园循礼门4积玉桥江汉路积玉桥螃蟹甲5体育南路体育南路洪山广场中南路6广埠屯宝通寺街道口广埠屯虎泉7光谷广场名都花园光谷广场1.3.5 停车场2号线一期在体育南路站的北面设置中山北路停车场，全地下车场，在停车场设置综合楼，综合楼内设信号电源室、信号设备室、电缆引入室以及控制室，面积分别约为30m2、100m2、20m2以及30m2；中山北路停车场设有6组道岔，设有570米长的出入场线与体育南路站相连接，在停车场尾部设与国铁武九线的联络线，停车场内设有停车列检库线、平板车等；停车场内允许列车运行的最高速度为25km/h。1.3.6 车辆段2号线一期在金银潭站的北面设置常青车辆段，全地面，有上盖商业开发，在车辆段设置综合楼及检修车库，库边跨建筑体内设信号电源室、信号设备室、电缆引入室以及控制室，面积分别约为30m2、120m2、20m2以及30m2；车辆段土建布置方案尚未最终确定，有59组道岔，并设有993米和1001米出/入段线与金银潭站及延伸线金银潭大道站相连接，车辆段内设有停车列检库线、月修线、静调线、临修线、定修线、架修线、镟修线、洗车线、试车线等；在靠近车辆段外侧的出/入段线上设车辆段与正线间的“转换轨”；车辆段内允许列车运行的最高速度为25km/h。1.3.7 试车线车辆段内设有试车线，试车线的长度大约为1500m。1.3.8 限界轨旁信号设备安装在设备限界和建筑限界之间，并距设备限界50mm，车载设备安装满足车辆限界。1.3.9 供电电源控制中心、车站、停车场及车辆段信号楼、培训中心、综合维修中心均设有两路相互独立的交流三相五线，380V/220V +10%/ -15%，50Hz±1%的一级负荷电源。在控制中心、车站、培训中心、综合维修中心、试车线的信号设备室，停车场及车辆段信号楼的电源室，均设有电力配电箱。1.3.10 通信通信传输系统为信号系统提供从硚口路控制中心至正线各车站、车辆段及停车场的三个独立的总线型以太网通道和接口。以上传输通道和光纤的接口分界点均在通信设备室内相应配线架外线侧；培训中心和维修中心的子系统设备就近接入车辆段信号楼内的通信传输系统。培训中心和综合维修中心的信号设备室至通信机械室间的距离按2000m考虑；硚口控制中心距离2号线线路的工程现场较远，直线距离不小于5000米；本工程采用了旅客信息系统PIS，车地传输为无线局域网。1.3.11 接地各站设置综合接地网，各系统设备如牵引供电、电力监控、通信、信号、自动售捡票等的地线均接入综合接地网；控制中心信号设备的接地接入1号线工程设置的中心综合接地系统；正线车站设有综合接地系统的接线母排，信号系统设备的地线接入车站综合接地系统；区间设有与车站综合接地模板相连接接地扁钢，区间信号设备的接地就近接入区间的接地扁钢；车辆段、停车场信号设备的地线接入车辆段综合接地系统，试车线信号设备的地线由投标人单独设置。1.3.12 信号机（）信号机采用色灯信号机构。（）正线信号机的设置：线路尽头处设置阻挡信号机；车站设置正向发车信号机；长大区间设区间信号机。正线信号机及中山北路停车场采用黄、绿、红、蓝四灯位信号机构。系统正常情况下为蓝灯显示，降级或后备模式下可显示绿灯、绿+黄灯、黄灯、红灯。线路尽头设阻挡信号，采用单红灯位信号机构，显示红色灯光。（）车辆段信号机的设置：车辆段入口处设置入段信号机；车辆段列检停车库出口处设置出段信号机；车辆段内设调车信号机。1.3.13 转辙机正线、试车线道岔采用三相交流外锁闭电动转辙机S700K，曲线尖轨，双机牵引；车辆段、停车场道岔采用三相交流内锁电动转辙机ZDJ9，直线尖轨，单机牵引。二 工程概述1 工程概况1.1 工程地点某某市轨道交通二号线一期工程线路北起汉口常青花园北端的金银潭站，途经汉口火车站青年路解放大道江汉路越江隧道和平大道中山路小龟山洪山广场中南路武珞路珞喻路，至光谷广场站。一期工程线路全长约27.727km，均为地下线路。设正线车站21座，全部为地下站。一期工程设置常青花园车辆段1座，中山北路停车场1座。在常青车辆段设综合维修中心、培训中心。二号线的控制中心设置在硚口，在硚口既有控制中心内设置有某某轨道交通1号线的运营控制中心。一期初期配置列车30列，全线配置2列工程列车。1.2 主要施工内容1.2.1 控制中心的安装内容（1）中央控制室设备安装；（2）打印室设备安装；（3）中央信号机械室设备安装；（4）时刻表编辑室设备安装；（5）电源系统设备安装；（6）线路设备室（位于体育南路站信号设备室的中央级ATS子系统设备）设备安装。1.2.1 正线设备集中站的安装内容（1）ATS子系统设备安装；（2）ATP子系统设备安装；（3）CBI子系统设备安装；（4）DCS子系统设备安装；（5）电源系统设备安装。1.2.3 正线非设备集中站的安装内容（1）ATS子系统设备安装；（2）DCS子系统设备安装；（3）电源系统设备安装；1.2.4 中山北路停车场的安装内容（1）ATS子系统设备安装；（2）CBI子系统设备安装；（3）DCS子系统设备安装；（4）电源系统设备安装。1.2.5 轨旁设备的安装内容（1）信号机安装；（2）转辙机安装；（3）信标安装；（4）TRE柜安装；（5）轨旁波导管安装；（6）站台发车指示器安装；（7）站台紧急停车按钮安装；（8）站台自动折返按钮安装；（9）箱盒安装及线缆敷设等。1.2.6 车辆段信号系统的安装内容（1）ATS子系统设备安装；（2）计算机联锁设备的安装；（3）电源设备的安装；（4）集中监测设备安装等。1.2.7 试车线的安装内容（1）室内设备的安装；（2）室外设备的安装。1.2.8 培训中心的安装内容（1）培训服务器的安装；（2）培训模拟器的安装；（3）培训工作站的安装；（4）网络打印机的安装；（5）电源设备的安装；（6）光电转换器的安装。1.2.9 维修中心信号集中监测子系统的安装内容（1）各种服务器的安装；（2）维护工作站及打印机的安装；（3）电源设备的安装；（4）光电转换器的安装。2 主要工程量清单2.1 正线主要设备、材料、安装工程数量清单（含OCC、正线、停车场、试车线）序号工程项目及费用名称单位数量1安装调度员工作站（含体育南路线路设备室）套82安装OCC维护工作站套13安装OCC网管及大屏接口计算机套24安装OCC打印绘图设备套55安装OCC计算机网络和网络交换机套16安装OCC网络机柜及底座支架套17安装OCC服务器套18安装OCC以太网交换机（含体育南路线路设备室）套59安装OCC拼装机柜及底座支架套110安装OCC电源配电箱及防雷套111安装OCC电源设备套112敷设至OCC光缆GTYZA53-6B1km2413OCC电缆引入的封堵处2014安装MSS服务器机柜、及底座支架个115安装车站ATS工作站套2316安装防雷分线柜及底座支架个3317安装组合柜及底座支架个6018安装接口柜及底座支架个1119安装ZLC柜及底座支架个2620安装微机监测柜及底座支架个1121安装ATS柜及底座支架个1122安装SDH拼装机柜及底座支架个1123安装计轴机柜及底座支架个1124安装ODF配线架及底座支架个1125安装ZC机柜及底座支架个326安装LC机柜及底座支架个227安装DSU机柜及底座支架个128安装电源配电箱及防雷元件个2629安装设备集中站电源设备（含电源屏、稳压柜、UPS、电池柜）及底座支架站830安装非设备集中站、试车线电源设备（含UPS、电池柜）及底座支架站1731安装车站计轴按钮盘、ATB按钮盘个1232安装矮型三显示色灯信号机及安装架（带一个表示器）套10733安装矮型一显示色灯信号机及安装架套434安装S700K电动转辙机、安装装置套7435安装站台紧急停车按钮箱、机柱个9036安装站台发车表示器、机柱个4937安装自动折返按钮个338敷设室内电缆DWZR-PTY03型33芯hm40839敷设室内电缆DWZR-PTY03型42芯hm40840敷设室内电缆DWZR-PTY03型48芯hm25441敷设室内电源电缆DWZR-YY2*2.5mm2hm28442敷设室内电源电缆2*4mm2hm28443敷设室内电源电缆DWZR-YY2*6mm2hm27044敷设室内电源电缆DWZR-YY2*10mm2hm27045敷设室内电源线BVR型0.75mm2hm27046敷设室内电源线BVR型1.5mm2hm27047敷设通信屏蔽线AVVP4*0.15hm28448敷设5类网络线hm28449安装各种计算机用插头和插座对224050安装各种电源插座个52851安装各种盖板、线槽、钢管hm26252安装线缆安装支架、爬架hm16253敷设室外电缆DWZR-PTYA23 4 芯hm32354敷设室外电缆DWZR-PTYA23 6 芯hm10055敷设室外电缆DWZR-PTYA23 8 芯hm39756敷设室外电缆DWZR-PTYA23 9 芯hm2057敷设室外电缆DWZR-PTYA23 12芯hm36958敷设室外电缆DWZR-PTYA23 16芯hm13059敷设室外电缆DWZR-PTYA23 19芯hm4060敷设室外电缆DWZR-PTYA23 21芯hm40061敷设室外电缆DWZR-PTYA23 24芯hm18062敷设室外电缆DWZR-PTYA23 33芯hm11063敷设室外电缆DWZR-PTYA23 37芯hm4064敷设室外电缆DWZR-PTYA23 42芯hm8065敷设室外电缆DWZR-PTYA23 48芯hm11066安装计轴器、箱盒、支架套18467安装方向电缆盒、支架个21068安装终端电缆盒、支架个38669安装接续盒、支架个12670安装XB箱、支架个28471电缆钢管防护及固定 50mm处25572电缆钢管防护及固定 80mm处24473室外设备接地连接处68874电缆屏蔽连接处48875安装多功能断路器报警系统站2376安装道岔二极管台7477安装室内电缆槽防护站2378车站室内设备的接地连接、接地箱安装站2379安装一体化灯丝报警系统站880安装集中监测工作站套2381安装试车线工作站、及桌椅套282安装正线12M 波导管根495083安装正线3M 波导管根45084安装正线1M 波导管根40085安装正线滑动支架套2605086安装正线加强固定支架套22087安装正线固定支架套14088安装停车场12M 波导管根20089安装停车场3M 波导管根1890安装停车场1M 波导管根1891安装停车场滑动支架套105492安装停车场加强固定支架套1393安装停车场固定支架套1094敷设光缆GYTZA53-4B1km24695敷设光缆GTYZA53-6B1km41096敷设信号控制电缆DWZR-PTYA23（6芯）米1320097敷设信号控制电缆DWZR-PTYA23（4芯）米840098敷设串口控制屏蔽缆RYYP 4*1mm2米840099敷设信号控制电缆DWZR-PTYA23（42芯）米27700100敷设信号控制电缆DWZR-PTYA23（30芯）米5000101敷设信号控制电缆DWZR-PTYA23（21芯）米73000102敷设信号控制电缆DWZR-PTYA23（16芯）米12600103敷设计轴电缆PJZL23-DWZR型 6*0.9mm2米104安装信标、支架、及无障碍通过基础（600mm宽*400 mm深*1200mm长）个821105安装非设备集中站信号配电盘个15106安装单芯车载屏蔽线 DT-SPLER1*1.5 mm2hm300107安装TRE机柜及支架个105108区间电缆铭牌标识站23109OCC电缆通道的电缆固定及支架套1110OCC电缆井2*2m2(开挖及复原)处1111控制中心电缆井停车场正线电缆井间的水泥槽电缆(开挖及复原)m150112电缆夹层的支架及固定站23113站台至区间电缆的防护处120114车辆段/停车场与正线间联系电缆的防护处2115出/入车辆段/停车场电缆通道的电缆支架套2116停车场电缆通道的电缆支架套1117车站站台层过轨电缆通道的支架固定及防护处23118电缆自站台层引至站厅层的孔洞及防护站23119安装墙上电缆柜站24120电缆过线路的支架固定及防护站10121电缆引入信号/通号设备室的防护和封堵站23122电缆支架固定及防护hm50123楼顶电缆通道的防护站23124防静电地板下的墙洞、防护、封堵站23125土建装饰工程修复站23126电缆引入室电缆盘架处23127试车线设备室独立体接地连接、接地箱安装处1128车站接口调试站23129车站ATS工作站调试配合站23130车站ATC 设备调试配合站23131控制中心ATS与其他系统的接口调试配合系统1132控制中心ATS设备的调试配合系统1133控制中心ATC设备的调试配合系统2134车站联锁设备的调试站23135集中监测设备调试站23136停车场及试车线检修地沟的波导管及信标支架基础安装处800137安装光线路自动监测OLM机套1138安装光线路切换保护OLP机套10139安装信号调试维护台2000×1000×800(宽×深×高mm)套19140敷设室外电源电缆DWZR-YJY23 2*4mm2hm130141敷设室内电源电缆DWZR-YJY23 2*6mm2hm116142敷设室内电源电缆DWZR-YJY23 2*10mm2hm290143敷设光纤尾纤SC-SC根600144敷设信号电缆DWZ-PTYA23 42芯米8900145敷设信号电缆DWZ-PTYA23 30芯米3700146敷设信号电缆DWZ-PTYA23 21芯米20600147敷设TRE光缆4芯单模低烟阻燃室外光缆GYTZA53米300002.2 车辆段主要设备、材料、安装工程数量清单序号工程项目及费用名称单位数量室内部分1安装ATS车辆段工作站套12安装车辆段联锁工作站套13安装车辆段维护工作站套14安装车辆段微机联锁设备及底座支架套15安装车辆段微机监测设备及底座支架套16安装车辆段微机联锁控制台套17安装防雷分线柜及底座支架个48安装电源配电箱及防雷元件个19安装车辆段电源设备（60kVA；含智能电源屏、稳压屏、UPS、电池组）及底座支架套110安装接口柜及底座支架个311安装组合柜及底座支架个2812安装走线架及底座支架hm3013敷设室内电缆DWZR-PTY03型33芯hm6214敷设室内电缆DWZR-PTY03型42芯hm2515敷设室内电缆DWZR-PTY03型48芯hm2516敷设室内电源电缆DWZR-YY2*2.5mm2hm1017敷设室内电源电缆DWZR-YY2*4mm2hm1018敷设室内电源电缆DWZR-YY2*6mm2hm819敷设室内电源电缆DWZR-YY2*10mm2hm820敷设室内电源线BVR型0.75mm2hm521敷设室内电源线BVR型1.5mm2hm622敷设通信屏蔽线AVVP4*0.15hm623敷设5类网络线hm2824安装各种计算机用插头和插座对8825安装各种电源插座个4426安装室内各种盖板线槽（钢槽、钢管）hm2427安装室内线缆安装支架hm2428电缆柜电缆固定10根529安装组合式电缆绝缘测试台台230安装电缆绝缘测试端子排10块431安装轨道测试盘台432安装一送一受轨道电路（单轨条微电子相敏）区段7533安装一送二受轨道电路（单轨条微电子相敏）区段2834安装微电子相敏轨道电路防雷器区段13535安装微电子相敏轨道电路接受器区段13536安装微电子相敏轨道电路报警器区段13537微电子相敏轨道电路调试站138安装一体化灯丝报警系统（含主机）站139安装多功能断路器报警系统站140安装继电器JWXC-1700个99641安装继电器JSBXC-850个19242安装继电器JPXC-1000个80443安装继电器JWJXC-160/260个8044安装继电器JWXC-H340个58445安装继电器JYJXC-H18个55246安装继电器JWJXC-H125/0.44个8047安装硅整流器ZG-42/0.5个5248安装道岔变压器BD1-7及二极管套7049安装信号变压器BX1-34个45450安装各种组合台27651安装接口架专用插座 32芯个21052安装接口架专用电缆 32芯hm3253室内电缆槽防护hm2154车站室内设备的接地连接、接地箱安装处3255与正线的接口调试处256与正线ATS的接口调试系统157与试车线的接口调试系统158联锁调试联岔6259微机监测设备调试站160电缆铭牌标识套1室外部分61安装室外线缆支架hm6462安装高柱三显示色灯信号机个463安装矮型三显示色灯信号机个1864安装矮型两显示色灯信号机个5365安装ZDJ9电动转辙机、安装装置、及杆件防尘板台5966安装S700K外锁闭器套467安装S700K电动转辙机、安装装置、及杆件防尘板套468敷设室外电缆DWZR-PTYA23 4 芯hm5069敷设室外电缆DWZR-PTYA23 6 芯hm2970敷设室外电缆DWZR-PTYA23 8 芯hm2771敷设室外电缆DWZR-PTYA23 12芯hm5472敷设室外电缆DWZR-PTYA23 16芯hm2273敷设室外电缆DWZR-PTYA23 21芯hm2474敷设室外电缆DWZR-PTYA23 24芯hm13675敷设室外电缆DWZR-PTYA23 33芯hm5876敷设室外电缆DWZR-PTYA23 37芯hm2077敷设室外电缆DWZR-PTYA23 42芯hm2578敷设室外电缆DWZR-PTYA23 48芯hm2479一送一受轨道电路（单轨条微电子相敏）区段7580一送二受轨道电路（单轨条微电子相敏）区段2881安装方向电缆盒个8682安装终端电缆盒、接续盒个18383安装XB箱（含一体化电灯单元）个28084安装各种信号机基础个15085安装各种箱盒基础个18086箱盒基础及硬面化处80087安装50kg钢轨绝缘（含试车线60kg）处21488安装12.5m钢轨引接线4*95mm2km1289安装轨道接续线4*95mm2处28890安装单向导通装置连接电缆（4*95 mm2）处4091安装均流线电缆（4*95mm2）处4092安装道岔跳线1100mm 4*95mm2组岔5993安装道岔跳线1700mm 4*95mm2组岔5994道岔跳线3200mm 4*95mm2组岔5995电缆钢管防护及固定 50mm处33296电缆钢管防护及固定 100mm处28897室外设备接地连接处76698电缆屏蔽连接处41299室外电缆槽防护hm21100锯轨处3101车辆段电缆井2*2m2处10102安装同意按钮柱个103 施工总体目标3.1 工期目标2011年11月20日开始进场安装；2012年3月31日前完成车辆段室内设备安装调试；2012年4月30日前完成车辆段室内、外联调；2012年1月开始正线室外电缆工程施工；2012年5月30日前完成正线信号系统所有设备安装；2012年6月至2012年11月完成正线信号系统调试、联调。2012年12月30日起，开通运营。3.2 质量目标工程质量达到合同规定的技术要求，符合国家、铁道部颁发的施工规范、规程、质量标准，城市快速轨道交通工程项目建设标准，安装工程质量合格率达到100%， “做到开工必优、一次成优”，确保本工程达到某某市优质样板工程，争创省部级优质工程。3.3 安全目标消灭行车险性以上事故；无人身重伤及其以上事故；无汽车行车责任重大事故；无重要施工机具损坏事故；无等级火警事故和压力容器爆炸事故。3.4控制工程：因业主需求，常青车
