湖南某商业住宅项目地下室车道三道墙洛阳铲桩基施工方案(灌注桩).doc

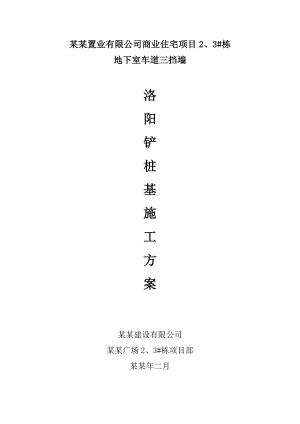

某某置业有限公司商业住宅项目2、3#栋地下室车道三挡墙洛阳铲桩基施工方案某某建设有限公司某某广场2、3#栋项目部某某年二月目 录一、 编制依据二、 工程概况三、 施工准备四、 施工技术要求五、 现场文明施工的组织技术措施六、 雨季施工措施七、 桩位平面图（附后）某某置业有限公司商业住宅项目2、3#栋地下室车道三挡墙洛阳铲桩基施工方案一、 编制依据： 1、某某广场2、3#栋地下室车道三挡墙地基处理平面图； 2、建筑地基处理技术规范（JGJ79-2002）； 3、建筑地基基础设计规范（GB50007-2002）；二、工程概况：某某广场2、3#栋地下室车道三挡墙基础采用洛阳铲桩，桩基础以粉质粘土层为持力层，桩径350，桩长约9m，单桩竖向承载力特征值为160KN。桩身砼强度等级为C25。三、施工准备 1、正式进场前应对整套施工设备进行检查，保证设备状态良好，禁止带故障设备进场。协助甲方及总包方作好与基桩施工相关的水、电管线布置工作，保证进场后可立即投入施工。施工现场内道路应符合设备运输车辆和汽车吊车的行驶要求，保证运输安全。 2、设备组装时应设立隔离区，专人指挥，严格按程序组装，非安装人员不得在组装区域内，以杜绝安全事故。 3、开工前进行质量、安全技术交底，并填写技术交底记录表。四、施工技术要求 1、定位放线根据建设单位提供的建筑物定位轴线，由专职测量人员按桩平面图准确无误地将桩位放样到现场，现场桩位放样采用插短钢筋加白灰点作为桩位标识。桩位放样后经自检无误，填写施工测量放线报验表。经建设单位、监理单位及设计人员共同检验桩位合格并签字后，可进行下道工序。施工准备测量放线定位桩 材料进场钢筋笼制作准备设备进场安装就位钢筋笼制作 自检是否合格 是否合格 成孔 钢筋笼存放 吊放钢筋笼 灌注混凝土 试块制作 养护 成桩 抗压试验图3.1 灌注桩施工工艺流程图2、成孔（1）采用机械成孔（2）成孔质量标准见表3.2-1表3.2-1 成孔质量标准 序号项目质量标准1桩位水平偏差单桩、单排桩基垂直于中心方向和群桩基础的边桩：70 mm条形桩基沿中心方向和群桩基础中的中间桩：150 mm2孔径允许偏差-20mm3孔深允许偏差+300mm4垂直度允许偏差<1.0%3、钢筋笼制作与吊放（1）钢筋笼规格及配筋严格设计图纸进行，按技术要求制作，允许、偏差符合规范规程规定。（2）进场钢筋规格符合要求，并附有厂家的材质证明，现场取样送试验室进行原材及焊接试验检验。（3） 钢筋笼加工时，钢筋在同一节内接头采用搭接焊连接，同一断面接头数量不大于钢筋面积的50%，螺旋箍筋与主筋采用搭接焊，加劲箍筋与主筋采用搭接焊，加劲箍筋接头采用搭接焊，焊缝长度10d。（4） 钢筋笼在运输吊放过程中严禁高起高落，以防弯曲变形。（5） 钢筋笼入孔时，应对准孔位，缓慢轻放，避免碰撞孔壁，下笼过程中如遇阻力，不得强行下放，应查明原因后继续下笼。（6） 根据建筑地基基础工程质量验收规范（GB50202-2002）规定，钢筋笼制作允许偏差见表3.4-1。表3.4-1 钢筋笼制作允许偏差序号项目允许偏差值1主筋间距土10 mm2螺旋筋螺距土20mm3钢筋笼直径土10mm4钢筋笼长度土100mm5主筋保护层土10mm4、钢筋笼钢筋焊接质量检查搭接焊接的质量检查，应根据JGJA18-96钢筋焊接及验收规范规定，进行外观检查、拉伸试验和冷弯试验。外观检查时，接头表面不得有横向裂纹；与电极接触处的钢筋表面不得有明显的烧伤；接头处的弯折不得大于4。钢筋轴线偏移不得大于0.1倍钢筋直径，且不大于2mm。拉伸试验时，抗拉强度不得低于该级钢筋的规定抗拉强度；试样应呈塑性断裂并断于焊接缝之外。冷弯试验时，因将受压面的金属毛刺和镦粗变形部分去除，与母材外表齐平。弯心直径应按/钢筋焊接及验收规范规定选取；弯至90°时，接头外侧不得出现大于0.15mm的横向裂纹。5、钢筋笼吊放 （1）钢筋笼吊放时值班工长及机台班长必须在场，并由值班工长统一协调指挥。 （2）钢筋笼较长时分两段制作，在孔口搭接。 （3）笼子吊离地面后，利用重心偏移原理，通过起吊钢丝绳在吊车钩上的滑动并稍加人力控制，实现平直起吊转化为垂直起吊，以便入孔。 （4）各起吊点应加强，防止因笼较重而变形。起吊过程中要注意安全、密切 配合。 （5）吊放钢筋笼入孔时，应对准孔位轻放慢放入孔，遇阻碍要查明原因，进行处理，不得强行下放。6、混凝土灌注（1）本工程全部采用商品砼，砼强度等级为C30。（2）灌注连续不断，徐徐灌入，并在混凝土初凝时间内灌完一桩。（3）灌前控制好孔底情况，灌注将要结束时，控制好最后一次砼灌量，超灌高度1d。（4）按建筑地基基础工程施工质量验收规范（GB50202-2002）有关规定及时制作试块，每个台班制作两组试块，现场标准养护28天，送实验室进行抗压试验。五、保证质量、安全及现场文明施工的组织技术措施： 1、施工质量保证措施： （1）建立强有力的质量保证体系，实行24小时关键岗位责任制，项目部施工员、质量员、技术员、安全员实行24小时值班。（2）组织施工人员对施工组织设计进行学习，明确岗位责任，严格按照施工工艺及技术要求施工。 （3）维护施工监理的权威，自觉接受监理的监督检查。 （4）严格执行自检、互检、交接检，加强施工材料质量管理和施工工序质量管理。 （5）建立严格的质量奖惩措施，对施工中的偷工减料行为严厉惩处。 （6）因停水、停电造成质量事故时，施工单位应及时处理并报监理方。2、施工安全保证措施： （1）建立安全保证体系，设置安全员，负责现场安全施工，施工前对施工人员进行安全交底，施工中进行安全巡查。 （2）加强安全教育，严格执行安全生产制度和操作规程。 （3）对电器系统要有专人负责，所有电器配备漏电保护器。 （4）施工人员进入现场必须佩戴安全帽，登高作业必须穿防滑鞋、系安全带、严禁酒后上岗作业。 （5）特殊工种施工人员要持证上岗，并严格执行操作规程。 （6）对设备进行定期检查、维修，严禁机械带病作业，装载机必须由专职机手严格按操作规程操作。 （7）夜间要有足够的照明，危险地带设立警告牌。3、文明施工措施：施工中积极开展文明施工活动，实行标准化、规范化文明施工。施工队伍进入现场后，要进行动员和教育，要求所有人员自觉维护工地周围居民的正常生产、生活秩序，搞好工民关系，以保证工程施工顺利进行。（1）做好施工现场规划，设置施工便道，开挖排水、排泥通道，提供足够的照明、看守设施，设置必要的指示牌、警告牌。 （2）切实做好现场环境的保护工作，尽可能减少环境污染。 、对于开挖出土及施工废料要用斗车及时清理，并堆放到指定地点。 、在空载情况下，机械尽量采用低油门，以减少噪音污染。 （3）物料堆放，整洁有序。 （4）加强机具的维护保养、清洗检修工作。 （5）搞好同甲方、监理单位的协调配合工作。六、雨季施工措施: 本工程施工正值雨季，为保证施工人员、机械、财产的安全和打桩工程保质保量按时完成，特制定以下措施： 1、建立健全值班制度； 2、在场地四周采取有效措施防止雨水进入施工现场； 3、下暴雨时若现场积水较多，应组织工人采取明排等办法迅速抽干，以保证正常施工； 4、机电设备必须装设漏电保护器，电缆、电线应完好，并经常检查，绝缘防护有破损时及时修复； 5、遇有险情及时和甲方联系，搞好协同作战，确保工程顺利进行。 本工程质量要求高，工期短，我们一定要精心组织，精心施工，与建设单位、设计单位、监理单位密切配合，同心协力，创优良、保工期、争名誉，发扬长沙乔口建设有限公司勇于攻坚，勇往直前的精神，在施工中不负众望，再创辉煌。
