湖南省某住宅楼乙级地基人工挖孔灌注桩施工组织设计.doc

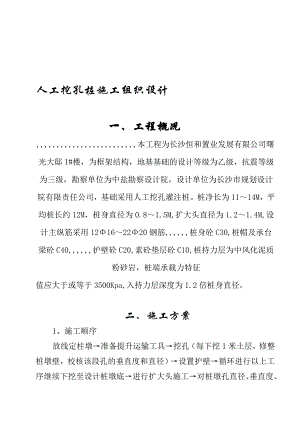

人工挖孔桩施工组织设计一、工程概况,本工程为长沙恒和置业发展有限公司曙光大邸1#楼，为框架结构，地基基础的设计等级为乙级，抗震等级为三级，勘察单位为中盐勘察设计院，设计单位为长沙市规划设计院有限责任公司，基础采用人工挖孔灌注桩。桩净长为1114M，平均桩长约12M，桩身直径为0.81.5M,扩大头直径为1.21.4M,设计主纵筋采用12162220钢筋,桩身砼C30,桩帽及承台梁砼C40,护壁砼C20,素砼垫层砼C10,桩持力层为中风化泥质粉砂岩，桩端承载力特征值应大于或等于3500Kpa,入持力层深度为1.2倍桩身直径。二、施工方案1、施工顺序放线定柱墩准备提升运输工具挖孔（每下挖1米土层，修整桩墩壁，校核该段孔的垂直度和直径）设置护壁循环进行以上工序继续下挖至设计桩墩底进行扩大头施工对桩墩孔直径、垂直度、持力层、钢筋笼检查验收排除孔底积水，清理杂物，放入钢筋笼，安放投料吊筒、串筒灌筑桩身砼至设计标高。2、施工方法2.1挖孔桩机具的准备：2.1.1潜水泵，用于抽出桩孔中的积水；2.1.2鼓风机和送风管，用于向桩孔中强制送入新鲜空气；2.1.3空压机、镐、锹、土筐等挖土工具，若遇到硬土或岩石还需准备风镐；2.1.4砼护壁模板、砼搅拌机等；2.1.5应急软爬梯；2.2放线定位。按设计图已知控制点为测站点用经纬仪放样桩的中心位置，其误差应小于正负15mm，并打桩标定，且以四个方向的护桩固桩。2.3护筒设置：为防止地表水流入桩孔及砂、石落入桩孔内等危及施工安全，在孔口设置钢筋砼护筒，护筒直径=设计桩经加15cm，且高出地面30cm。2.4开挖桩孔：采取分段人工开挖，每段高度约1.0m左右。桩心距小于2.5倍桩经时，或当相邻两扩大头净距小于1M时,采用跳挖方式施工。由上至下逐段施工，遇坚硬石块用锤、钎配合用风镐破碎。尽量避免爆破施工，以免影响桩孔及周边建筑物。渣土用绞车。垂直运输至孔口旁。地下水采取高扬程潜水泵排出桩孔外。排入沉淀池，经二次沉淀后排入下水道。测量控制。桩位轴线采取在地面设十字控制网、经纬仪定位。护壁采用钢筋砼护壁按图纸施工，即为圆形钢模，每下挖1M时，圆模滑下，现浇砼护壁，再挖孔依次施工。遇砂砾层时采用50cm高钢模护壁。钢筋笼沉放。采用塔吊沉放。桩护壁砼采用C20，超过要求应进行清理及清底。砼坍落度为8-10cm。砼灌注用砼吊斗，直接向桩孔内灌注。混凝土下料用串桶。砼应连续分层灌注，每层灌注高度不得超过1.5m。分层捣实直至桩顶。在混凝土初凝前抹压平整，避免出现塑性收缩裂缝或环向干缩裂缝。表面浮浆应凿除，以保证与上部有良好的连接。2.5施工要点：2.5.1人工挖孔桩必须在保证安全的条件下作业。安全措施应符合下列规定：为保证孔壁不坍塌，在施工中采用可靠的支撑围护孔壁稳固的施工方法。孔口操作平台应自成独立体系，并应稳固，防止在护壁下沉时被拉垮。孔内必须设置应急软爬梯。供人员上下孔使用的电葫芦、吊笼等安全可靠，并配有自动卡紧保险装置。吊运土方用的绳索、滑轮和盛土容器应完好牢固，起吊时垂直下方严禁站人。施工现场内的一切电源、电路的安装和拆除必须由持证电工操作，电器必须严格接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空2.0m以上，严禁拖地和埋压土中。孔内电缆电线必须有防湿、防潮、防断等保护措施。照明应采用安全矿灯或12v以下的安全灯。,护壁要高出地300mm，以免杂物滚入孔内。孔周围要设置安全防护栏杆。施工人员必须戴安全帽。孔内有人时，孔上必须有人监督防护，不得撤离岗位。挖孔时刻要注意是否含有害气体，特别是当超过10m深度时，采取鼓风机的通风措施，风量不宜少于25L/S。挖出的土方应及时运走。加强对孔壁土层涌水情况的观察，发现异常情况，及时采取处理措施。灌注桩身混凝土时，应两桩同时浇灌或灌一个桩孔时，另一桩孔停止挖孔作业，孔底不得留人。现场应设专职安全检查员，在施工前和施工中应进行认真检查，发现问题及时处理，待消除隐患后再行作业。对违章作业坚决制止。2.5.2挖孔注意要点：对桩的垂直度和直径，应每段检查，发现偏差，随时纠正，保证位置正确。桩孔的挖掘深度与设计不符时，应由设计人员根据现场土层实际情况决定，遇松软土或流砂层时应采用钢护筒作为护壁。待穿过松软层或流砂层后，再按一般方法边挖边灌注混凝土护壁，继续开挖桩孔。流砂现象严重时则可采用井点降水。2.6质量要求2.6.1孔位中心容许偏差为±50mm，超过偏差时要通知设计单位处理。2.6.2孔径个别断面容许偏差-50mm-100mm。2.6.3垂直容许偏差0.5%。2.6.4虚土沉渣必须清理干净，不允许对超挖部分垫土、垫砂，如有扰动或者超挖，应在清理干净后用低强度等级混凝土垫平。2.6.5成孔后，及时请地勘、设计、质监站、业主和监理组织验孔验筋合格后立即用C30砼封底，并随即浇筑桩身砼。,2.7桩基础钢筋笼技术,熟悉桩基桩身结施图，明确各部位做法，确定桩钢筋主筋的放置为相间放置，其桩内长度详见桩表，纵向主钢筋的接头宜优先采用焊接，单面焊缝长10d，双面焊缝长5d；箍筋采用螺旋式或焊接环式。加劲箍与纵筋采用焊接，其他箍筋与纵筋为隔点点焊。钢筋笼的外侧在定位后须加焊水平定位短筋措施，以确保钢筋的保护层厚度和钢筋笼位置准确对中。钢筋笼搬运和吊装应防止变形，安装应保持垂直对中避免碰撞孔壁，就位后应立即固定。2.8桩身混凝土：浇筑混凝土时孔底不应积水，如孔内渗水较慢可抽干孔底积水，即按常规方法浇筑混凝土。桩身混凝土应连续浇筑，采用插入式振捣器随浇随振实或分层振实，分层高度不宜大于1m，混凝土塌落度要求一般为60-80mm。若遇意外情况而出现间歇时，则应在已浇筑的混凝土初凝前加插16短筋。续浇新混凝土前，应清除已浇筑部分表面浮浆杂物及积水。,2.9流砂处理施工方法及措施：2.9.1首先按常规方法挖至冲积砂土表层。2.9.2将10mm厚钢板用卷板机将板卷成钢筒，然后根据地勘情况，将钢筒高度制作大于流砂层厚300mm，如流砂层厚度不可预知每个钢筒按2m高制作。钢筒下端作好裁口，钢筒上口用12mm厚钢板作一与筒外径同样大小的盖板，盖板中挖一50吊孔。2.9.3钢筒作好后，用机动洛阳铲锤将钢筒锤入流砂中。每将钢筒锤入流砂800mm，就揭开盖板又在筒中挖500mm流砂，如此反复，并及时排水。如果遇到粉砂，因贯入度好可考虑一次贯穿流砂层。由于钢筒壁较厚，钢筒的刚度较好，并直接贯入砂中，钢筒外壁与砂层结合密实，且筒的下口又保持与砂层有一定的高度，减少了筒内的涌水量，钢筒无变形，同时也加强了孔内施工人员的安全，所以施工十分顺利。钢筒穿过流砂进入卵石层后，施工又变得较容易。因不断的排水，场区水位下降，使得其它孔内的冲积砂层不再含水，流砂得到处理。2.9.4人工挖孔桩施工过程中，还将根据每个桩孔不同情况和不同土层的特点，制订不同的施工措施，确保流砂得到有效治理，确保人工挖桩优质、高速、安全完成施工任务。2.9.5当流砂层为粉砂且厚度较大时，如果水量大，有可能出现管涌现象，此时，如果盲目抽水、抽砂有可能导致周围建筑物基础不均匀沉降，此时需请设计部门、监理与业主协同解决。2.10基础承台砼梁混凝土施工施工时为了保证工程质量，对施工过程中的搅拌、运输、浇筑、振捣及养护等环节严加控制。施工程序：捣梁承台垫层弹线扎钢筋装模捣砼养护。2.10.1施工准备2.10.2混凝土入模时的自由倾落高度不超过2m，超过2m使用下料串筒和溜槽。2.10.3采用机械振捣，达到表面泛浆，无气泡排出为度，插点间距350mm，严防漏振、欠振、过振。2.10.4养护:常温下混凝土浇筑后4小时覆盖并浇水养护，3天内每天浇水4-6次，3天后每天浇水2-3次，养护时间不少于半个月。三、施工部署1、 管理目标：质量目标：确保市优良工程。安全目标：严格按建设部颁发的建筑施工安全检查标准(JBJ99)进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用平行施工与分层分段流水施工的方法，网络优化组织，确保,天内完工。文明施工目标：按省建设厅颁发的施工现场综合考评试行办法进行现场管理，争创一流文明施工现场。2、现场施工组织机构成立现场项目经理部，推行项目法施工。项目经理是本工程的直接联系，决策和指挥者，其管理机构见如下：项目经理部组织机构框图公司经理技术负责人施工员材料员保卫财务设备资料员各生产班组总工程师：技术负责人：长沙恒和置业发展有限公司曙光大邸1#楼项目经理部3、规范化管理：严格控制生产成本项目部运用计算机进行工程施工管理，优化施工组织设计，编制施工预决算，限额领料及生产成本，倒计法等手段，规范施工管理行为。4、现场施工组织：(1)选派了具有丰富施工经验的同志担任项目经理，并在全公司范围内选拔优秀工程技术人员，组成项目班子进驻现场施工。其余各专业生产工人从公司内选调技术水平高、善打硬仗的施工人员组成工地各施工班组，并配备充足的机械设备、机具和后勤服务、满足施工要求。(2)施工设备及周转材料的组织：塔吊、搅拌机等设备和脚手架等周转材料由公司设备租赁公司供应，其它小型机具及设备由项目部自行组织。(3)工程材料组织：工程所用水泥、钢材、砌筑用砖等主要材料均采用优质产品，用前先按规定取样送检，合格后方可使用。所有材料、设备、半成品均由为主方、施工方、监理方共同看样定质、定货，确保材料、设备进场质量。(4)投入工程主要施工机械：1）施工现场垂直运输设备：设置塔吊1台，负责工程施工时材料的垂直及水平运输。2）砼机械：设1台JDY500砼搅拌机，负责砼搅拌；插入振动器3台。3）钢筋加工机械：设一个钢筋工棚，钢筋加工机械1套，包括电焊机1台，切断机1台。四、施工进度控制计划及保证措施（一） 施工进度计划编制的主要指导思想：1、尽量分层分段组织流水施工，充分利用空间来争取时间。2、分阶段组织施工，不同工种之间既要充分搭接或相互穿插，又要留有足够的时间进行前一工序的检查验收和后一工序的现场技术准备。3、正确处理好施工质量与工期之间的对立统一关系，在施工中必须考虑到各工序之间的技术间歇和成品保护所需时间，避免为盲目追求工程进度而影响了工作质量。4、对施工工期作总体部署、控制：根据国家工期定额、建设方要求以及公司施工类似工程经验，确定桩基础工期为40,天。施工进度计划安排具体详见进度计划表。（二）保证进度措施：组织上：1、积极组织人员、机械设备进场，签订好施工合同，并把本工程更为我公司重点工程项目，人、财、物优先保证工程所需。2、成立现场项目经理部，项目经理、施工员长驻工地，与施工人员同吃同住。担任工地总调度，及时解决施工中遇到的问题，保证施工中各环节、各专业、各工种之间的协调与平衡。对工程质量、安全进行监督以及人、财、物的统一调度，确保施工顺利进行。3、建立每周的例会制度，每周举行一次建设方、监理公司例会,共同解决现场问题以及商讨将要发生的问题，从组织上保证总进度的实施。技术措施上：1、搞好材料进场计划：项目部由预算员按施工进度计划将所需材料采购、供应详细情况，及时报给材料员，并注意材料、设备采购供应的日期、数量、型号等，保证原材料的及时供应，使工程能顺利进行。2、采取经济手段，充分调动职工的积极性。加强劳动纪律，提高工作效率。农忙及节假日不放假，采取补贴工资手段稳定队伍，确保季节施工队伍不减员，保证施工正常进行。3、及时搞好隐蔽工程验收签证制度，由于工程工期要求紧，工序交叉工作业较多，对隐蔽工程及时验收签证，以免误工。4、在总工期控制下，牢牢把握住每个单位工程的工程验收时间控制点，与班组分阶段签定进度承包合同，设工程进度奖，用经济手段促进工程进度。5、合理组织以分段流水施工，根据施工顺序，采用合理的流水节拍，组织好工序的衔接和穿插，关键线路的施工进度落实到底，发现滞后及时调整以保证施工进度。6、施工人员应熟悉施工图纸，按照设计施工规范和验收标准组织施工，每项工序保证一次合格率100，不因工程质量返工而延误工期。五、质量保证措施（一）质量保证体系1、确立各级领导和广大职工“质量第一，信誉至上”的思想意识，推行目标管理。采取经济约束手段加强各工序的质量控制和监督，确保工程达到市优工程标准。2、健全并完善质量保证体系和质量程序控制，确保工程质量。1）本工种将按规范要求建立一套行之有效的质量保证制度和实施程序，落实岗位责任制，实行全面质量管理。2）以项目经理为首的质量程序控制领导小组，坚持推行全面质量管理，设立质量技术监督岗，实行一级管理。3）认真贯彻谁施工谁责任的原则：建立岗位责任制度，明确各级人员的质量职责，坚持贯彻和实行质量一票否决权。采取优质、优价，实行职工的收入与工程的质量好坏直接持钩的制度。3、贯彻执行以总工程师为首的技术负责制。实行公司质检部门对项目部实行强制性内部监督，采取切实可行的措施和技术、行政手段来加强质量管理。1）强化技术管理，对质量、安全、施工程序、工艺进行全面技术交底，实施中紧跟监控，监督验收。2）制定好保证工程质量的技术措施，雨季和夏季施工技术措施及实施计划。（二）质量和管理措施1、图纸是施工依据，必须认真熟悉和阅读图纸了解设计意图，如发现设计中存在差错与施工条件矛盾或存在难以保证工程质量之处，需休取有效措施加以解决。2、工程质量好坏在较大程度上取决于施工班组的技术水平，本工程将选择综合技术素质高的施工班组，并配备技术好、管理能力强的工程技术人员、确保工程质量。3、严把材料质量关，把好材料采构、运输、储存、使用等质量环节关，施工中使用的钢筋、材料，其质量、品种和规格都必须符合设计要求和规范规定，并必须出厂合格证，要求检验的材料要先送检，并执行抽样见证制度，合格后方可使用，材料进场必须严格验收，对所有材料及试验资料进行数量统计和分析整理，建立全部材料的试验资料档案。材料在运输和储存时按规定进行保护。4、严格质量检测制度。贯彻以预防为主，坚持班组自检、互检和项目初检，监理单位与质监部门复检的“三检”制度，坚持贯彻执行质量检测监督管理方法、质量评定办法；隐蔽工程验收办法、质量事故管理办法及质量评定办法；隐蔽工程验收办法、质量事故管理办法及质量否决权的决定，确保工程质量。六、保证安全措施一、 安全目标按建设部颁发的施工现场综合考评试行办法和建筑施工安全检查标准（JGJ5999）进行管理，组织施工，创建“文明安全工地”，确保安全无事故。二、安全技术操作规程操作人员要熟知本工种的安全操作规程，在操作中，要坚守岗位，严禁酒后操作。各种专业工作，须经过专门训练，考核合格发给证，方许独立操作，转岗、换岗和新上岗的工人必须经过“三级”教育后，才能上岗。正确使用个人防护品和安全防护措施，进入施工现场，必须戴安全帽，禁止穿拖鞋硬底鞋或光脚。三、机电设备机械和设备动力机座必须稳固，转动危险部位要有防护装置。电气设备要做到一机一闸一漏线路必须保证绝缘，电线不得与金属绑在一起。各种电动机必须按规定接零线接地，并设置闸刀开关，临时停电，停工休息时，必须拉闸加锁。施工机械和电气不得带病运转和超负荷作业，发现不正常情况应停机检修，不得在运转中修理。电气、仪表和设备试运转，应严格按照单项安全技术措施进行，运转时不准擦洗和修理，严禁将头或手伸入行程范围内。四、季节施工暴雨前后要检查工地临设，机电设备、临时线路，发现倾斜、变形、下沉、漏雨、漏电等现象，应及时加固，有严重危险的，立即排除。五、安全用电技术施工用电保护：施工现场用电采用三相五线制，用电设备采用三线配电，所有闸箱门上锁，做到一机一闸一漏电保护。每天由安全员检查漏电保护器是否有效。架空线采用绝缘铜线或绝缘沿线，严禁架设在脚手架上，架空线与邻近线路保持6m距离。所有机电设备做好接零、接地保护，传动部分设安全防护罩。配电箱采用安监站统一推广的铁制配电箱，箱中导线的进线口和出线口设在箱体的下底面。严禁在箱体上顶面、侧面处进出线路，进出划分路成束加护套并作防水弯，箱内不得放其它杂物，箱盖有防雨措施，配电箱上锁，钥匙由电工负责。严禁非值班电工私自接线，违者重罚。七、文明施工措施为确保本工程文明施工，严格按照湖南省建筑施工现场综合考评和建设部颁发的建筑施工安全检查标准（JGJ5999）中的文明施工规定，从场容、场貌、材料堆放、环境卫生、治安管理、生活设施及实情处理方面采取如下措施：(1)场容场貌施工现场是企业面向社会的一个“窗户”。为确保该工程现场文明施工，尽量避免影响周围环境，做到“施工不优民，垃圾不乱倒，车辆不沾泥，污水不外流，管线不破坏，粉尘不乱扬”。首先搞好施工现场围护作业，按市标准砌好2.2m高围墙，在建筑物西向设施工主入口。进出口设门卫，建立门卫制度，派专人守卫，非施工人员一律不准进入场内，利用围墙书写标语、标牌，作好宣传工作。2、在现场主出入口设置“五牌一图”：即工程概况牌、管理人员名单及监督电话牌、消除保卫牌、安全生产牌、文明施工牌和施工现场平面图。3、现场生活区和生产区明确分开，场内划分卫生责任区，设标志牌，分片包干到人。4、工地建筑垃圾集中堆放，定期清运。沿施工现场四周设置排水沟，施工和生活污水经排水沟流入沉淀池，经净化后有组织地排入下水道，现场发现有积水及时清理，排水沟随进保持畅通，发现有堵塞现象及进疏导。沿规划道位置铺筑施工现场临时道路，并进行路面硬化，确保现场整洁。5、在工地办公室挂好施工许可证和各管理人员的上岗证、像片、管理人员一律带胸卡，卡上标明所管职务。进入施工现场人员一律戴好安全帽，工地施工管理人员佩戴的安全帽在颜色上与职工有所区别。（二）材料堆放、环境卫生：1、做到“四净三无”：施工场地保持整洁干净；砖灰、砂、水泥砌底用净；残灰浆清理干净；现场临时设施等设施等室内外打扫干净；道路畅通无阻碍；排水畅通无积水；场地干净无垃圾。2、做到“五不见”：不见材料半成品等乱堆乱放；不见架具乱堆乱扔；不见碎砖头、五金材料等乱丢；不见灰浆、余料；不见焊把线遍地走。3、做到“六整齐”：现场钢筋、水泥、砂石等堆放整齐；架设工具、堆放整齐；搅拌站内外整齐；临时设施搭设、消除用具安放整齐；护栏设置整齐；各类材料构件及临时设施搭设均按规定布置，材料分堆放，堆码整齐；施工机械宣战安放，每台机械设操作负责人，维修保养及时。4、做到“四清”：工完场地清；活完脚下清；当日作业当日清；设备停用刷洗清。5、砼等搅拌作业现场，设置沉淀池，使清洗机械和场地的污水经沉淀后再排入下水道。（三）治安管理1、对职工进行文明教育，提高全员文明施工意识。防止发生偷盗、打架斗殴、赌博等违法乱纪事件发生。建立文明公约和责任区，场地清扫分片包干，车辆进出场符合环卫部门有关规定，使文明施工经常化，创造良好的工作环境。2、施工现场制定文明施工条件，项目部对进场施工人员进行登记，制成花名册，建立人事档案，成立现场文明施工领导小组，定期对全体施工人员进行文明教育，强化文明施工意识。不定期地组织文明检查，建立奖罚制度，确保文明施工。（四）生活设施1、搞好食堂文明卫生、炊事人员定期检查身体，持健康证和卫生许可证上岗。腐败变质的食品，不得给施工人员食用，按进供应热水、开水，定期打扫卫生，做好工人的后勤工作。2、作好施工人员的劳动保护工作，按规定发放劳动保护用品，确保施工人员身心健康。项目部设医务室，设一名专职卫生保健员，配备好各种急救医药用品供施工人员使用。3、施工现场设临时冲式男女厕所、浴室，每天由专人负责厕所卫生清扫，冲刷清理、消毒，杀灭蚊蝇。4、食堂、仓库、木工棚等处设消防灭火器，切实注意防火，宿舍内不得用电热器热生和烧开水。（五）减少扰民措施1、妥善处理好周边环境，尽量避免夜间施工，服从环卫部门统一规定，接受附近居民的监督，如工序要求必须连续作业时，报业主和主管部门批准，发出安民告示，一般情况下做到夜间9点钟前使用噪声小的施工机具，10点后停止一切施工作业。2、汽车运输和余土外运时采用自来水冲洗轮胎，编织布覆盖车箱，避免行车时尘飞扬，保持道路清洁。3、职工进场主动凭身份证到当地派出所办理暂住证、计划生育证、卫生许可证、施工人员名单在派出所备案，配合作好施工期间治安联防工作。八、主要劳动力安排计划序号工程名称单位数量1泥工人602钢筋工人303砼工人204普工人165电焊工人16机械工人37维护电工人28水工人19管理人员人5合,计人138九、主要材料、用量计划序,号材料名称规,格单,位数,量1钢筋6.5-22吨1202水,泥P.O32.5吨8003砂中净砂吨14084砾,石2040mm吨1942
