甘肃某铁路合同段路基工程施工方案(路基填筑).doc

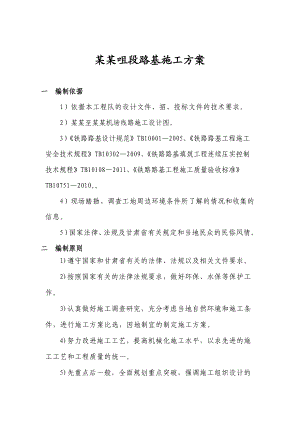

某某咀段路基施工方案一 编制依据1）依据本工程队的设计文件、招、投标文件的技术要求。2）某某至某某机场线路施工设计图。3）铁路路基设计规范TB100012005、铁路路基工程施工安全技术规程TB103022009、铁路路基填筑工程连续压实控制技术规程TB101082011、铁路路基工程施工质量验收标准TB107512010。4）现场踏勘、调查工地周边环境条件所了解的情况和收集的信息。5）国家法律、法规及甘肃省有关规定和当地民众的民俗风情。二 编制原则1) 遵守国家和甘肃省有关的法律、法规以及相关文件要求。2) 按照国家有关的法律法规要求，做好环保、水保等保护工作。3) 认真做好施工调查研究，充分考虑当地自然环境和施工条件，进行施工方案比选，因地制宜的制定施工方案。4) 努力改进施工工艺，提高机械化施工水平，以求先进的施工工艺和工程质量的统一。5) 先重点后一般，全面规划重点突破，强调施工组织设计的科学性、实施性、可操作性、严密性和可靠性。三 编制范围新建某某至某某机场铁路项目某某咀段路基DK40+500DK41+801.23、DK42+471.60DK42+753.30段范围内的路基工程。四 工程概况本段路基工点位于某某市永登县树坪镇，线路与机场高速及201省道并行。DK40+500DK41+801.23段位于碱沟河谷阶地地区，地形起伏较大，河谷切割较深，工程与河床平行，行走于碱沟一级阶地上。DK42+471.60DK42+753.30段位于李麻沙沟阶地区，该段谷地地形起伏较大，沟谷切割较深，河谷宽约100400m，高程16811796m。工程与沟床近平行，行走于李麻沙沟一阶级地上。工点处涉及地层：第四系全新统冲积砂质黄土，黏质黄土、细沙、中砂、砾砂、细圆砾土，第四系上更新统风积砂质黄土，冲击细圆砾土，下伏基岩为上第三系中新统泥岩夹砂岩。本工点范围内路基施工分两段完成：第一段起讫里程为DK40+500DK41+801.23，长1606.5m。线路主要以路堤通过，局部为挖方，最大填方高度12m，最大挖方深10m。第二段起讫里程为DK42+471.60DK42+753.30，长281.70m，本段路基路堤最大边坡高度14.13m，路堑最大边坡高度13.22m。路基小里程端为某某咀特大桥，路基大里程端为某某咀碱沟特大桥。五、施工进度计划安排路基土方：2013年7月2014年6月；路基工程总体施工进度横道图： 路基施工横道图序号工程项目2013年7月 2014年6月7891011121234561施工准备2地基处理3路堑开挖4路基填筑5过渡段填筑6基床表层填筑7附属工程8沉降观测注：根据工程的需要，可以根据施工需要，划分不同的施工小段，同时施工，具体施工及技术环节，根据现场情况确定。六、人员、材料及机械配置1、施工管理人员配备路基工程主要施工管理人员配备表序号管理岗位人数工作职责备注1队长1全面负责生产和党建工作2总工1负责本队所有技术管理和变更理赔3工程部长1负责本队所有的日常技术事务和汇报4技术主管2负责现场技术工作5质检员2负责质量检查工作6测量人员4负责测量放样、检查、沉降观测7实验人员2负责现场实验检测8材料人员1负责物资管理和材料采购9机修人员2负责机械保养及修理2、施工材料配置施工中所需材料等统一进行外购，通过取样检验，监理审批检测合格后投入使用。3、施工机械配置路基工程主要施工机械设备配备表序号机械设备名称规格型号单位数量备注1挖掘机PC300台32装载机ZL50台23推土机TY160台24平地机PY180台25压路机YZ18GD台26自卸汽车黄河362台108洒水车CA141台29油罐车EQ140-1台110成孔机JKL-6柴油锤台511夯填机DCB100-20L台5七、路堤施工路基填筑采用三阶段、四区段、八流程的施工工艺，平行流水作业。三阶段为：准备阶段、施工阶段、验收阶段；四区段为填筑区、平整区、碾压区、检验区；八流程为：施工准备、施工放样、基底处理、分层填筑、摊铺整平、碾压夯实、检验签证、路基整型。路基填筑施工工艺框图摊铺整平循环A至设计标高Y路基填筑A基底处理N施工测量路基整修检测签证碾压密实检测区段压实区段平整区段填筑区段整修验收阶段准备阶段施工阶段路堤填筑施工方案报批说明：路堤根据现场情况，采用全断面、水平分层填筑的方法施工。挖掘机装车、自卸车运输、推土机摊铺，刮平机找平，振动压路机振动压实。1、测量放样在完成现场准备后，及时进行线路导线、水准的贯通测量，与相邻合同段闭合。然后用全站仪或经纬仪施放线路中线桩、路基边桩及征地界桩，其精度应符合规范规定。为方便路基施工，每1020m设置标杆，挂线施工。2、基底处理特殊地段处理措施：（1） 冲击碾压部分DK41+591.60DK41+649.04、DK42+471.60DK42+733.66段地基采用冲击碾压处理，地基处理宽度为路堤两侧坡脚外2.0m及路堑两侧坡脚范围内，路堤高度大于2.5m的地段碾压后回填0.5m后水泥改良土垫层，垫层顶面不得低于原地面。碾压后地基承载力不小于150KPa。（2） 挤密桩部分DK40+500DK41+591.60、DK41+649.04DK41+729.34、DK42+733.66DK42+753.30段地基采用沉管水泥土挤密桩加固处理，DK41+729.34DK41+801.33段采用沉管土挤密桩。一般地段处理措施：（1）施工开始条件。清除填方路基用地范围内的垃圾、有机物残渣及原地面以下草皮、树根和表土，清除的腐殖土不得随意丢弃，应进行统一堆放。（2）测量放样。测量路基用地范围桩及边桩。（3）临时排水。做好场地附近的排水工作，保持场地干燥，以保证工程质量和施工的顺利进行，在路堤施工前，应排除基底积水，在路基两侧挖零时排水沟，并与永久排水设施相结合。排出的水流，不得流入农田、耕地；亦不得引起水沟淤积和路基冲刷。（4）地表清理。路堤填筑前应对原地面全部进行清除基底表层植被，挖除树根。基底为耕地或松土时，应先清除有机土、种植土、集中堆放并应按水土保持要求进行覆盖保存用于耕地恢复，基底平整后按规定进行压实。对原基底进行清除草皮的处理。当杂草、腐植土、淤泥的厚度小于0.5m，运距小于100m，可用推土机清除。当厚度超过0.5m，运距较长时，可选用装载机配合自卸汽车清除。（5）挖台阶。地面自然横坡缓于1:5时，可清除表面草皮、植被土并压实后直接填筑路基。当原地面坡度陡于1:5时，应自上而下挖台阶，台阶宽度、高度应符合施工图要求。当基岩斜坡上的覆盖层较薄时，应将其挖除后挖台阶。自然横坡陡于1:2.5的路基段，尤其是顺倾山坡路段，必须彻底清除覆盖土、凿台阶，以满足路堤稳定性地要求。（6）翻挖及回填 在深耕地段，必要时，应将松土翻挖，土块打碎，然后进行回填、整平、压实。其中整平、压实必须达到规定要求，方可进行填方作业，原地面的坑、洞、墓穴等，应用原地的土或砂性土回填，并按规定进行压实。（7）压实。填土的压实方法有：碾压、夯实和振动。平整场地等大面积的填土采用碾压方法，对较小面积填土工程采用夯击法和振动压实发。压实作业操作时应遵循先轻后重，先慢后快、先边后中的原则，碾压过程中始终保持压路机行驶方向的直线性。到达碾压地段的尽头时应迅速而平稳地换向，并使左右相邻压实带有1/3的重叠量，对于压不到的地边角，应辅以人力或小型机具夯实。3、填料摊铺填料用自卸汽车运至填筑区，等间距倾倒，卸土间距应充分考虑分层松摊厚度不超过30cm，推土机配合平地机摊铺，注意设置足够的横坡，以利于排水。并保证修整路堤边坡后的路堤边缘有足够的压实度，不同土质的填料分层填筑，分层压实。4、压实压实之前对填料含水量进行检测，其值不得超过最佳含水量的±2%，当含水量较低时，应采取洒水措施，当含水量过大时，应进行翻晒。压实采用自行式压路机进行，先慢后快，先静压后振动，碾压时直线段由路基两侧向中间进行，曲线段由路基内侧向外侧进行。相邻碾压应重叠1/31/2压痕，相邻纵向碾压段互压2m。碾压遍数及前进速度按试验确定的数据控制。当填土厚度小于30cm的填方段，压路机不得在此路段上掉头。5、质量检测每层填筑压实后应进行宽度、压实厚度及压实度自检，自检合格后报监理工程师检查，签证后方可填筑下一层。压实度检测采用灌砂法和核子密度仪进行，核子密度仪应按规定的灌砂法作对比试验，确定相关系数报监理工程师批准后方可使用。6、填方施工质量保证措施.土方路堤填筑至路床顶面最后一层的压实层厚度不应小于80mm，以便保证路床顶面的整体性及压实度。.每层填料铺设的宽度，每侧应超出路堤设计宽度，以保证整修路基边坡后的路堤边缘有足够的压实度，待路基成型后削坡。.不同土质的填料应分层填筑，且应尽量减少层数。.填方路堤的压实不论采用何种机械，填料的含水量均要控制在该种填料最佳含水量的±2%以内。当土的实际含水量不位于上述范围内时，应采取均匀加水或将土摊开、晾晒，使达到上述要求后方可进行压实。运输上路的土在摊平后，其含水量若接近于压实最佳含水量时，应迅速压实。八、路堑施工路堑开挖前，首先完成排水系统，作好堑顶截、排水。临时排水设施应与永久性排水设施相结合。按照“永临结合”的原则对临时排水设施进行周密规划，避免积水冲刷边坡、浸泡边坡坡脚和雨季对已成边坡的冲刷，并于路堑开挖施工前完成所有临时截、排水设施的施工，保持边坡的稳定；路堑开挖、基床处理、排水系统和弃土等，应根据地形、地质、气象、水文实际情况合理安排施工。路堑开挖应核对地质资料，开挖到换填标高后如发现地质资料与设计不符应及时反馈设计和监理单位；开挖前应检查坡顶、裂缝、陷穴和其他不稳定情况并妥善处理； 路堑开挖施工，除需考虑当地的地形条件，采用的机具等因素外，还需考虑土层的分布及利用。施工方法及工艺如下：1、施工准备施工前，仔细查明地上、地下有无管线，提前拆除。开挖前，测量放线；按永临结合原则，做好堑顶防排水设施。 在路堑施工前，根据设计图纸、相关文件、施工调查资料及此段路堑的特点编制详细且有针对性的路堑施工技术交底。2、路堑开挖施工路堑开挖根据地形情况采用挖掘机配合自卸汽车运输或装载机开挖运输，对施工场地狭窄地段无法进入机械时采用人工配合小型机具施工。靠近基床底层表面及边坡辅以人工开挖。路堑挖方采用横向台阶分层开挖，深挖路堑采用“横向分层、纵向分段，阶梯掘进”的方式施工；合理安排运土通道与掘进工作面的位置及施工次序，做到运土、排水、挖掘、防护互不干扰，以确保开挖顺利进行。按设计边坡自上而下分层逐层开挖方式，开挖面保持不小于4%的排水坡，严禁积水，并且保持边坡平顺。每段开挖工作完成后，对边坡进行及时防护，当防护不能紧跟开挖进行，要暂时留一定厚度的保护层，待做护坡时再刷坡。深挖路段安排先行施工。路基防护、排水工程与路基成型协调进行，深挖路堑开挖一阶、防护一阶,与路基成型平行流水作业，并紧随路基尽早完成。当路堑开挖至基床底层上部的设计标高时，核查地质是否与设计资料相符，如设计与现场不符等技术问题，及时与相关单位联系解决；如与设计资料相符，按设计和规范要求进行地基处理施工，经检验合格后方可进行基床底层上部的填筑施工，其施工方法与路堤基床底层填筑施工相同。路堑地段的附属工程及时施工，并紧随路基成型尽早完成。路基相关配套工程与路基同步施工，并制订相应的保护措施，确保路基本体的整体性和密实性。3、施工工艺 土质路堑施工工艺框图中、边桩测设施工准备开挖方案确定清理地表开挖天沟、截水沟，并铺砌纵向分段台阶划分横向分层坡度控制场地排水分段分层开挖坡面修整堆场设置坡面防护弃土堆土运往拌和场达到基床底层顶面以下设计标高后，进行地基核查不合格按设计要求进行地基处理合格基床底层填筑施工4、 主要技术措施技术措施：路堑开挖前，首先进行排水设施施工。作好天沟、截水沟，并做好防渗工作，保证边坡稳定。开挖过程中经常检查边坡位置，防止边坡部位超挖和欠挖；边坡部位预留厚度不小于20cm土层，采用人工配合机械进行边坡修整，并紧跟开挖进行；施工中及时测量，开挖至边坡平台时，预留不小于20cm保护土层，待人工施做平台及其上截水沟时开挖，表面做成向外侧4%的排水坡。防护紧跟开挖，随挖随护。刷坡修整随时检查堑坡坡度，避免二次刷坡造成不必要的浪费。坡面坑穴、凹槽中的杂物清理后，嵌补平整。当开挖接近路堑换填底面设计标高时，及时测量开挖面标高， 当路堑开挖至基床底层上部的设计标高时，核查地质是否与设计资料相符，如设计与现场不符等技术问题，及时与相关单位联系解决；如与设计资料相符，按设计和规范要求进行地基处理施工 。弃土场设置应符合国家及地方环保要求。弃土至弃土场后，用推土机推平后，大致碾压平整，使之整齐、美观、稳定，周围砌筑防护设施，确保弃土堆周围及其上排水畅通，不对周围的建筑物、水源及其它任何设施产生干扰或损坏。5.注意事项对坡面中出现的坑穴、凹槽杂物进行清理，嵌补平整。路堑较高时按设计做出平台位置，路堑平台做成一定坡度，确保不积水。施工中保持坡面平整，严禁乱挖。若路堑边坡有变形迹象，不可随便刷方，立即研究对策、采取措施。6 路堑施工质量控制与检测认真按照要求的质量检测项目、频率进行检验和控制。路堑开挖过程中始终保持排水系统畅通。路堑基床换填宽度、深度必须满足设计要求。边坡坡面应平整且稳定无隐患，局部凹凸差不大于15cm。边坡防护封闭无变形、开裂。检验数量：沿线路纵向每100m抽样检验5处。检验方法：观察、尺量。刷坡修整随时检查堑坡坡度，路堑开挖边坡坡率不得偏陡。检验数量：沿线路纵向每50m单侧边坡抽样检验8点（上、下部各4点）。检验方法：吊线尺量计算或坡度尺量。路堑开挖至设计标高后，应核对路基面和边坡的水文地质和工程地质情况，当与设计不符时，应提出变更设计。检验数量：全部检验，当与设计不符时，勘察设计单位现场确认。检验方法：对照设计文件核对并详细记录。水泥土挤密桩适用范围:某某咀DK41+694.04DK41+729.34、DK42+733.66DK42+753.30段地基采用水泥土挤密桩施工，桩径0.4m，桩间距0.95m，桩采用正三角形布置。材质要求:P.O.密桩：土料宜选用黄土，水泥可选用P.O.32.5级普通硅酸盐水泥，水泥土按设计配合比应在拌和站集中拌和，并且根据回填要求随拌随用，实验室应确定水泥土所用土料的合理含水率。施工工艺流程及技术要求：1施工准备施工前清除地表耕植土，平整场地，清除障碍物，标记并处理场地范围的地下构造物及管线。测量放线，定出控制轴线、打桩场地边线并标识。成孔机械表面应有明显的进尺标记，以此来控制成孔深度。施工前进行土方、成孔、夯填和挤密效果试验，确定有关施工技术参数，并对试桩进行测试承载力和挤密效果等，对含水率较大的应特别关注缩孔的问题，因缩孔影响桩长和桩径时，应及时与设计单位协商予以解决。试桩数量应符合设计要求。2施工顺序隔排隔行，间隔12孔跳打，成孔后立即回填，以防止邻孔之间互相挤压造成相邻孔缩孔或振动坍塌。当整片处理时宜由内向外进行，局部处理宜由外向内进行。3施工工艺处理区段地基土的含水量宜接近最佳含水量，当土的含水率低时，宜对处理范围内的土层进行增湿。桩机就位，使沉管尖对准桩位，调平扩桩机架，使桩管保持垂直，用线锤吊线检查桩管垂直度，确保垂直度偏差不大于1.5%。成孔工艺：采用沉桩机将与桩孔同直径钢管打入土中拔管成孔，桩管顶设桩帽，下端作成60°角度锥形活动桩尖，施工前在桩架或钢管上标出控制深度标记，以便施工中进行钢管深度观测。水泥土挤密桩施工时应控制拔管速度，在拔管前宜停顿10秒左右。成孔后清底夯实、夯平，夯实次数不小于8击，成孔后进行孔中心位移、垂直度、孔径、孔深检查，合格后进行下道工序施工或用盖板盖住孔口防止杂物落入。填料的拌制与运输水泥土采用厂拌，各种用料计量准确，配合比符合设计值，水泥土混合料外观颜色均一。采用运输车覆盖运输。水泥土拌制根据回填要求随拌随用，已拌成水泥土不得超过6小时或隔夜使用，被雨水淋湿、浸泡水泥土严禁使用按作废处理。下雨期间不进行水泥土拌制。水泥土回填夯实成孔后及时夯填，在向孔内填料前先夯实孔底。水泥土分层回填夯实，逐层以量斗定量向桩孔内下料，控制每层回填厚度，采用重锤夯实机分层夯实。回填夯实，应针对施工机具（锤重、落距），在工艺试验中找出满足密实度要求的夯击次数，作为施工的参数。夯填前测量成孔深度、孔径，作好记录。水泥土回填夯实采用连续施工，每个桩孔一次性分层回填夯实，不得间隔停顿或隔日施工以免降低桩的承载力。工艺流程图工艺流程图见下页：挤密桩施工工艺框图场地平整清理定桩孔位和编号放样沉桩机就位沉桩管至设计标高检查、验孔拔管夯实综合检验制定机械运行线路和材料堆放场地等计划投料成桩4、质量控制及检验质量控制：施工前应先进行工艺试验性施工，确定施工控制参数，同时要严格操作工艺，确保水泥土在初凝时间内完成拌和及回填。严禁使用过时、过夜水泥土。对已成好的孔要及时回填夯实，不得长时间空孔放置。施工过程中，设专人检查成孔及回填夯实的质量。如发现地基土质与勘察资料不符，应立即停止施工，查明情况，待设计人员确认及采取有效措施后，方可继续施工，并详细记录锤击次数和振动沉入时间、出现的问题和处理方法。在成桩过程中，随时观察地面升降和桩顶上升，桩顶上升过大检查是否断桩，需调整成桩施工工艺。雨季施工应采取防雨措施，防止土料淋湿后粘结。水泥土挤密桩施工属隐蔽工程，施工完毕报监理签认后方可进行下一道工序施工。 水泥土挤密桩的桩位、垂直度、有效直径的允许偏差应符合下表的规定。水泥土挤密桩施工的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1桩 位(纵横向)50mm按成桩总数的10%抽样检验，且每检验批不少于5根经纬仪或钢尺丈量2桩 体垂直度1.5%成孔夯实孔底后吊垂球测量垂直度3桩 体有效直径不小于设计值开挖50-100cm深后，钢尺丈量八、质量保证措施1、建立健全质量专职机构，完善质量保证体系，逐层把好工程质量关。2、加强测量、试验工作。配备能覆盖所有施工项目的检测仪器和专业技术人员，严格执行测量管理办法，坚持换手测量和测量闭合复核制度。3、岗前培训，对各工种人员进行上岗培训考核，经考核合格后方准上岗工作。4、加强全过程的质量监控，严把施工操作质量关。5、严格质量检查制度，对发现的质量问题，分清责任，查明原因，制定纠下、预防措施，并跟踪验证。6、主动接受、配合业主和监理工程师对工程质量的监督和检查。7、在进行路基深挖地段施工时，结合当地地质及自然情况，尽量避开雨季施工，开挖完成后及早施作边坡防护，防止水土流失及山体滑坡 。九、雨季施工保证措施1、雨季前要硬化施工便道，详细检查大型机械设备的安全工作性能和现场辅助性工程的支撑和加固，消除安全隐患。2、及时给施工人员配发雨衣、雨具和防滑用品。加强安全防护措施。3、掌握天气动态。4、修建临时排水系统，确保排水畅通。5、雨季填筑路基时、根据气象资料随时注意天气变化及时调整施工工序，合理配置机械劳力，精心组织、周密安排，几个施工段工作面紧凑衔接，施工一段成型一段，对特殊路基尽量避开雨季施工，并采取有效的防排措施，确保路基稳定。十、安全保证措施 1、组织职工学习工程的安全技术规则 ，进行不间断的安全技术教育，提高全体职工的安全意识。2、制定科学合理的施工方案，做到好中选优，努力把不安全因素减少到最小程度。3、在施工现场设置种类安全标志，所有进入施工现场的人员必须穿戴安全防护用品。夜间施工，设置足够的照明措施，不留黑暗死角。4、各种施工机械制定相应的安全操作规程，使用过程中严格招待规程，定期维修保养，并做好记录，严防机械伤害事故。十一、文明施工保证措施1、成立文明施工领导小组，负责文明施工工作。2、开工前，对施工人员进行文明施工教育，增强全员文明施工意识，创建文明工地。3、充分发挥党团的作用，切实做好施工队伍的思想政治工作，使队伍团结稳定，职工素质不断提高。4、尊重当地民俗习惯，妥善处理好与当地群众的关系，建立良好的关系，搞好工地文明建设。十二、环保措施1、严格执行国家环保法和工程所在地政府对环保的有关规定。2、严格执行合同中的环保条款，制订详细的环保措施。3、增强全体施工人员的环保意识，形成全员全过程环保局面。4、经常征求当地群众对施工范围内环保工作意见，及时整改，避免因施工方法不当引起的环境的污染和破坏。5、配备专用洒水车，对施工现场和运输便道经常进行洒水湿润。6、弃土（碴）严格按地方政府环保部门及设计文件指定的地点堆放，及时进行挡墙防护和边坡平整，并修建排水系统。7、土方施工时，结合雨季施工措施，把临时防排水系统与永久排水设施相结合，减少路基边坡冲刷，防止水土流失。
