甘肃某高层商务综合体固定式塔吊基础施工方案(施工缝处理、附示意图).doc

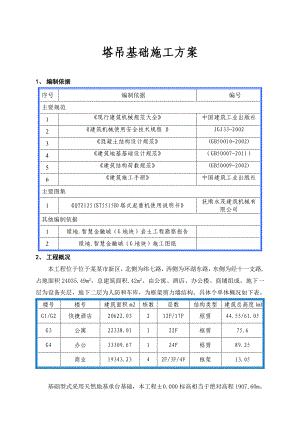

塔吊基础施工方案1、 编制依据序号编制依据编号主要规范1现行建筑机械规范大全中国建筑工业出版社2建筑机械使用安全技术规程 JGJ33-20023混凝土结构设计规范(GB50010-2002)4建筑地基基础设计规范（GB50007-2011）5建筑结构荷载规范(GB50009-2002)6建筑施工手册中国建筑工业出版社主要图集1QTZ125(ST5515B)塔式起重机使用说明书抚顺永茂建筑机械有限公司其他编制依据1绿地.智慧金融城（G地块）岩土工程勘察报告2绿地.智慧金融城（G地块）施工图纸2、 工程概况本工程位于位于某某市新区，北侧为纬七路，西侧为环湖东路，东侧为经十一支路,占地面积24035.49m2，总建筑面积.42m2。由公寓、酒店、办公楼、商铺组成。地下一层为设备夹层，地下二层为人防和车库，为框架剪力墙结构。具体个单体概况如下表。楼号楼号建筑面积m2栋数层数结构类型建筑总高度(m)G1/G2快捷酒店20622.03212F/17F框剪44.55/61.05G3公寓22338.01122F框剪75.6G4办公33309.67124F框剪89.25商业19343.2342F/3F/4F框架13.05基础型式采用天然地基承台基础，本工程±0.000标高相当于绝对高程1907.60m。基础底板按标高不同共划分为四个区（如下图所示）。车库部分基础形式为倒置式杯型独立基础加筏板整浇，筏板厚250mm，垫层为C20, 独立基础、条形基础、筏板、框架柱、钢筋混凝土外墙为C40；抗渗等级为P6。根据工程实际情况，我方拟在绿地.智慧金融城（G地块）现场布置2台QTZ125(ST5515B)和2台QTZ50、QTZ40塔吊用于现场垂直、水平方向的运输，其中QTZ50、QTZ40塔吊采用活动式基础，其基础施工方案由塔吊基础专业公司编制。根据地质勘查报告，本工程场地勘探深度范围地基土主要由填土、黄土状粉质粘土、粉土、细中砂、粗砂、圆砾、及粉质粘土（半成岩）等组成，地貌单元属秦王川盆地的东南边缘。场地自上而下土层分布如下：素填土：黄褐色、褐黄色，稍湿，土质不均，以粉质粘土、粉土为主局部为细中砂，含根植土，局部含生活垃圾及砖块等杂填土，该层一般厚度为0.23.1m。黄土状粉质粘土：褐黄色，稍湿、硬塑坚硬，可见虫孔、大孔隙及针状孔隙发育，局部见云母，混少量粉细砂。该层局部具中等强烈湿陷性，层底高程。黄土状粉粘1褐黄色，坚硬，稍湿，土质不均，以粉质粘土、偶见中砂、砾砂，湿陷性中等，局部湿陷性强烈。细中砂2，褐黄色黄褐色，稍湿，稍密中密，砂质不均匀，含粗砂及砾砂颗粒，地基承载力特征值为160kPa。3、 基础设置根据本工程施工现场实际情况，本工程拟在G1#楼的南侧和G4#楼东侧各设置一台固定式QTZ125(ST5515B)塔吊，臂长55m； G1#、G2#楼的南各布置一台活动式基础QTZ40塔吊,臂长分别为37m和48m。QTZ125(ST5515B)塔吊中心点具体位置为：G1主楼G1-B轴线向南1.6m，9轴线向东4.2m；G4主楼E轴线向北2m，48轴线向西1.025m。该塔吊在施工过程中保持超过覆盖范围内建筑物外脚手架高度，根据现场地勘报告塔吊基础地基承载160 Kpa，基础根据塔吊说明书要求选择6000*6000*1350（验算书详见附件1），基础面标高同各区底板顶标高。基础采用C40钢筋砼结构；基础垫层尺寸为6200×6200×100mm，为C15砼。4、 施工顺序4.1、基础施工顺序测量放线土方开挖垫层基础钢筋基础模板安放预埋件验收基础砼砼养护验收。5、 施工方法5.1固定式基础施工方法5.11土方工程塔吊基础部位土方先于基坑土方进行开挖，采用反铲(斗容量1m3)挖掘机开挖，人工配合清土，10T自卸汽车运土。土方开挖前，对塔吊基础工程进行测量定位、放线,并经验收合格后，再进行土方开挖施工。为不影响基础土方大面积的开挖,本工程塔吊基础土方开挖的标高比基础底板土方开挖标高低50cm。机械开挖至底标高300mm时,采用人工开挖至底标高。土方开挖完毕后，及时向监理单位报验，对地基工程进行验收。验收合格后并及时进入下道工序，缩短基槽底暴露时间，防止扰动。5.2基础结构基础模板采用木模板与40×70木方配置，支撑体系采用Ø48×3.0的钢管搭设。基础钢筋的所有钢筋进场必须附有质保书原件,型号标牌,不同种类的钢筋不得混放。钢筋进场后必须及时到指定的试验部门进行二次检验,合格后方可使用。钢筋的制作按下料单进行加工，钢筋绑扎时所有的连接接头均应相互错开，并符合设计及施工规范要求。为保证钢筋位置的准确，在基础上下网片间，纵横间距510mm，设置16的拉钩。钢筋绑扎完毕并安装好塔吊予埋件后，经自检、专检合格、及时通知现场监理进行隐蔽验收（并填写好隐蔽工程验收记录），合格后方可进行下道工序施工。基础垫层砼强度为C15，基础砼强度为C40（砼承台砼强度）。基础砼采用泵送商品砼，人工配合浇筑。砼浇筑前应将模板内淤泥和杂物，积水清除干净，砼运至现场，应立即进行浇筑并在初凝前浇筑完毕。砼浇筑应派专业人员对模板支撑、钢筋、预埋螺栓等进行看护，发现变形、位移时，立即停止筑砼，进行校正，加固后再继续浇筑砼。砼浇筑后，初凝前按标高用刮尺刮平，初凝后，终凝前用木抹子反复搓平压实并用铁抹子压光,最后用木抹子拉毛，以控制砼表面龟裂，并及时用麻袋片进行覆盖。砼振捣采用插入式振动棒。插入式振动棒应快插慢拔，当振动棒端头即将露出砼表面时，应快速拔出振动棒，以免造成空鼓。每点振捣时间控制在20-30S，每次移动距离在300-400mm。砼施工后应加强砼的早期养护，砼浇筑完毕12小时内可进行养护，采取覆盖一层麻袋片。浇水次数应根据能保持砼处于湿润的状态来确定。养护用水与拌制用水相同。塔吊基础砼强度达到设计强度70%后，方可进行塔吊安装施工。5.3 砖砌隔墙本工程考虑到塔吊基础与周边独立基础想交叉，独立基础下有500mm后砂石褥垫层，因此在形成高差位置砌筑240mm厚隔墙。6、 施工缝处理因G1#、G4#楼塔吊均为固定式基础，且与相邻独立基础交叉，在塔吊基础施工时，同时将DJ-3和上部筏板一并施工。经设计单位同意，按图所示位置预留施工缝，并预埋300mm3mm厚止水钢板，筏板上下排钢筋按规范预留搭接长度，并按后浇带做法对上下排钢筋做加筋处理（如下图所示）。待后期车库独立基础和筏板施工时，将施工缝处凿毛冲洗干净后浇筑砼。 7、 附件塔吊基础验算书；塔吊厂家提供之“塔吊基础相关图纸”；现场平面布置图；
