福建某市政道路工程临时用电施工方案.doc

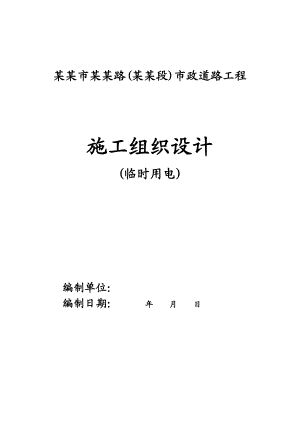

某某市某某路(某某段)市政道路工程施工组织设计(临时用电)编制单位： 编制日期： 年 月 日1工程概况某某市某某路(某某段)市政道路工程位于某某市某某村、岭山村，是某某市的东南主干道之一，道路全长448m。道路横断面布置为：6.5米(人行道)+4.5米(非机动车道)+1.5米(分隔带)+15米(机动车道)+ 1.5米(分隔带)+ 4.5米(非机动车道)+ 6.5米(人行道)，全宽40米(总宽),道路等级：城市II级主干道，路面型式：水泥砼路面，设计年限：20年，地震烈度：7度。合同工期为40天，施工期2005.22005.3。2施工临时用电方案概述根据本工程设计图及施工方艺，本工程施工期内主要用电设备为供电及砼路面施工供电。施工期为2005.22005.3。3施工现场安全用电在施工现场用地中应认真贯彻执行“安全第一，预防为主”的方案，确保人身安全和设备安全，主要措施如下：3.1架空配电线路及电缆线路架（敷）设要求：3.1.1电杆选择及埋设3.1.2电杆选用材质坚实、无腐朽、劈裂及其它损伤的木杆，总长度大于8m，梢径大于14cm.3.1.2电杆埋设必须符合下列要求:3.1.2.1电杆埋设不得有倾斜，下沉及杆基积水现象，不能满足要求的应加底盘或卡盘。回填土时应将土块打碎，每回填0.3m夯实一次，杆坑设防沉土台高出土面0.3m以上，电杆埋设深度为1.5m。3.1.3拉线埋设应符合以下要求：3.1.3.1拉线深度应大于1.3m。3.1.3.2拉线与电杆的夹角为45°。3.1.3.3终端杆拉线及耐张承力拉线与线路方向对正，分角拉线与线路方向应对正。3.2线路架设3.2.1供电线路路径选择应合理，应尽量避开易碰撞、易受洪水冲刷的地带。3.2.2施工现场人员活动频繁或机具集中作业地带应采用绝缘线，绝缘线不得成束架空敷，不得直接在电杆、树木；脚手架上。不得拖拉在地面上。埋地必须穿管，管内不得有接头、管口应密封。3.2.3导线截面选择应满足下列要求：3.2.3.1导线中的负荷电流应小于其允许载流量。3.2.3.2末端电压降不应大于额定值的5%。3.2.3.3按机械强度必须满足要求。3.2.4导线架设要求：3.2.4.1线路交叉时，不同线路导线之间最小垂直距离应大于1m。3.2.4.2导线与地面最小距离统一按相关规定：人员非频繁活动区域情况下要求大于5cm。过车处保证6m。3.2.4.3导线与建筑物水平距离要保持5m以上。3.2.4.4当施工现场同杆架设几条线路时，同杆架设的线路横担垂直距离0.6m。3.2.4.5导线与导线连接必须采用专用配件及工具连接，确保质量良好。3.3接零保护及防雷保护3.3.1接零保护3.3.1.1施工现场供电采用TN-S保护接零系统。3.3.1.2所有电气设备的金属外壳及其不带电的金属物均必须采取可靠的接零保护。3.3.2接零保护应符合下列规定：3.3.2.1总配电箱及区域配电箱的进户保护零成应做重复接零，接地电阻值应10。3.3.2.2保护零线和相线的材质应相同，保护零线最小截面规定对应不同截面分别选择如下：150mm2相线对应130mm2保护零线、120mm2相线对应90mm2保护零线、90mm2相线对应70mm2保护相线、70mm2相线对应50mm2保护零线、50mm2相线对应35mm2保护零线、35mm2相线对应25mm2保护零线、25mm2相线对应16mm2保护零线。3.3.2.3引至移动用电设备手持式电动工具保护零线必须采用铜芯软线，其截面不宜小于相线1/3，且不得小于1.5mm2。3.3.2.4用电设备保护零线应并联接零，严禁串连接零。3.3.2.5保护零线应采用焊接，压接螺柱连接或其它可靠方法连接，严禁缠绕或钩挂。3.4防雷接地：本工程无高度大于20m的施工机具不设防雷接地。4常用电气设备的安全使用4.1一般规定：采用电气设备必须符合国标规定，并应有合格证，设备应有铭牌设备应保持良好的工作状态，严禁带故障运行，电气设备不得超铭牌运行，固定式电气设备应标志齐全。4.2配电箱及开关箱。4.2.1箱体安装应平坦，高出地面，牢固，便于操作和维修，并有防水措施，移动式配电箱，开关箱应设在坚固的支架上。4.2.2箱体内导线应绝缘良好，设备排列整齐，相线、零线、地线应作标志。4.2.3箱内安装电气设备动作灵活，接触良好可靠，触头没有烧蚀现象。4.2.4必须做到一机一闸，箱体内有漏电保护及负载保护装置。4.2.5动力配电箱与照明配电箱应分别设置，如分置在同一配电箱，动力和照明线路应分别设置。4.2.6线路维修时，应悬挂停电标志牌，停送电必须由专人负责。4.2.7配电盘上的各种配安线路应编号，并标明用途和标记。4.3熔断口各插座：4.3.1熔断器的规格应满足被保护线路及设备要求，不得削小或分股使用，严禁用金属线代替熔丝或不合格产品代替。4.3.2熔体应有保护罩，熔断后应查明原因，排除故障后方可更换。4.3.3插销和插座必须配套使用，其阻燃性能及负荷应符合要求。4.4移动式电动工具及手持式电动工具。4.4.1手持式电动工具管理、使用、检查和维修应符合现行国标规定。4.4.2使用前应进检查及绝缘测试，通电前必须有可靠保护接地或接零。4.4.3必须采用专用插座及漏电开关，闸刀开关加以保护，并安装在便于操作的地方。4.4.4必须采用铜芯多股橡套软电缆或聚氯工烯套软电缆作电源线。4.4.5使用时必须戴绝缘手套及穿绝缘鞋。4.5电焊机4.5.1根据施工需要电焊机应按区域集中设置。4.5.2室外设置在干燥场所并设棚遮蔽，焊机外壳必须有可靠接地。4.5.3焊机电源应单独设置，电源线绝缘良好，外壳热态绝缘电阻值不得小于0.4。4.5.4焊把绝缘必须良好，焊枪线根据焊机电流大小而定。5现场照明设施5.1现场照明设施5.1.1照明灯具及器材必须绝缘良好，应符合国家现行有关标准规定。5.1.2线路布置应规范整齐，室内照明器具不得低于2.5m，室外不得低于3m，露天灯具应选用防水型灯头，潮湿环境采用36V安全电压，所需电源由电工统一敷设并设专用闸刀开关控制。5.1.3照明电源线路不得接触潮湿地面，并不得近热源和直接绑挂在金属构件上。5.1.4照明开关应控制相线，采用螺口灯头，相线应接在中心触头上。5.1.5照明灯具与易燃物之间，应保持一定距离，当间距不够时应采取隔热措施。5.2办公区、生活区照明5.2.1办公区、生活区照明、防暑降温所需风扇由电工统一安装不得私拉私接电线。生活照明线路设相应开关控制。6安全管理措施：6.1施工现场建立用电管理机构，建立安全岗位责任制，明确各级用电安全负责人。6.2组织运行和维护人员学习操作规程和熟悉现场供电系统。6.3供电设施人员和维修人员必须具备下列条件：6.3.1熟悉施工用电规范，考试合格方可上岗工作。6.3.2认真执行本单位制定的规章制度。6.3.3掌握触电解救法和人工呼吸法。6.3.4定期对现场各种设备和线路进行检查维修，项目经理部每月一次、公司每季一次检查时应复查接地电阻，履行复查验收核实。6.3.5现场各种设备必须悬挂标志牌。6.3.6严禁非电工拆装电气设备，严禁乱拉乱接电源。6.3.7现场配置电室必须有防火措施，设明显警告标志。6.3.8施工现场严禁使用电炉、电饭锅等。6.3.9建立临时用电档案，做好安全运行记录。6.3.10对全体施工人员加强安全用电教育。7.1施工机械用电量计算（砼路面施工2005.22005.3）编号设备名称型号规格单位数量单位功率小计1砼搅拌机JL350台27.5KW15KW2砂浆机0.25m3台24KW8KW3砼切缝机QFJ-2台25.5KW11KW4砼抹光机HM-66台21.1KW2.2KW5平板震动器2.2KW台22.2KW4.4KW6插入式震动器1.5KW台51.5KW7.5KW7真空式吸水机H2x-4082台14KW4KW8潜水泵3KW台23KW6KW9砼路面设备套17.5KW7.5KW合计：65.6 KW7.2施工现场用电计算7.2.1 估算施工现场的总用电量：P65.6KW考虑动力设备不可能同时使用，可将总功率乘以同时系数K1=0.7;又因各动力设备运行性质不同，也不可能都处于满载情况下工作，又需乘以一动力负荷系数K2=0.8,取电机平均效率0.85，平均功率因素cos0.6，且加10照明负荷，则总计算负荷：S0.7×0.8×65.6/(0.85×0.6)×=79.2KV.A=79.2KV.A经估算，施工现场总的计算负荷79KV.A7.2.2 总线路计算：总线路动力功率 P79KW取K=0.7 cos=0.6 0.85则总功率（有功负荷）：I 总=P×K/(3×U相cos×)=79×0.7×1000/(3×380×0.6×0.85)=165A查表得知选用50mm2铝芯导线按机械强度校核选择导线截面查相应表格可知铝芯塑料线架空敷设时，其最小截面不小于10mm2零线不小于相线1/2，综合考虑选择:BLV-50×4+35×1铝芯线7.2.3 L1回路计算参数L1回路动力功率 P1=26KW(对砼搅拌机、切缝机供电)取K1=0.6 cos=0.85 则L1功率（有功负荷）P1=P1×K1/cos=26×0.6/0.85=18.4KW按允许电流选择导线截面I线=P1×1000/(3×V线cos)=18.4×1000/(3×380×0.85)=33 A查表得知选用6mm2铝芯导线按机械强度校核选择导线截面查相应表格可知钻芯塑料线架空敷设时，其截面不小于10mm2零线不小于相线1/2，则综合考虑L1回路导线选用:BLV-10×4+10×17.2.3 L2回路计算计算参数：L2回路动力功率 P2=22.1KW(对砂浆机、砼抹光机、平板震动器、插入式震动器供电)取K2=0.6 cos=0.85 则L2回路有功负荷P2=P2×K2/cos =22.1×0.6/0.85=15.6KW按允许电流选择L2回路导线截面I L2线=P2×1000/(3×V相cos)=15.6×1000/(3×380×0.85)=28A查表得知选用4mm2铝芯导线按机械强度校核选择导线截面查相应表格可知铝芯塑料线架空敷设时，其最小截面不小于10mm2零线不小于相线1/2，综合考虑L2回路选择BLV-10×4+10×1铝芯线。7.2.4 L3回路计算参数L3回路动力功率 P3=17.5KW(对吸水机、潜水泵、路面设备供电)取K3=0.6 cos=0.85 则L3功率（有功负荷）P3=P3×K3/cos=17.5×0.6/0.85=12.3KW按允许电流选择导线截面I线=P3×1000/(3×V线cos)=12.3×1000/(3×380×0.85)=22A查表得知选用4mm2铝芯导线按机械强度校核选择导线截面查相应表格可知钻芯塑料线架空敷设时，其截面不小于10mm2零线不小于相线1/2，则综合考虑L3回路导线选用:BLV-10×4+10×17.2.5 M1回路计算:计算参数M1回路功率10KW取K1=1，cos=1（对照明供电）按允许电流选择导线截面I 线= K1MP1/(3×V相cos)=1×10000/(3×380×0.85)=17.9A查表选用1.0mm2BV铜芯线按机械强度校核选择导线截面应选用BV4mm2×3+1×4铜芯线。各机具导线截面及电器类型、规格的选择序号名 称负荷功率电源线 类型开关 （A）熔丝 A导线截 面积mm2漏电保 护器A漏电保护器动作电流mA1砂浆机7.5KWBx30A30A632A30mA2砼搅拌机4KWBx15A15A416A15mA3砼切逢机5.5KWBx30A30A432A15mA4砼抹光机1.1KWBx15A15A2.516A15mA5平板振动器2.2KWBx15A15A2.516A15mA6软轴振动器1.5KWBx15A15A2.516A15mA7真空吸水机4KWBx30A15A2.516A15mA8砼路面设备7.5KWBx60A30A645A15mA9钢筋机4KWBx30A15A2.532A15mA10机修设备10KWBx60A30A632A15mA11潜水泵3KWBx30A15A2.516A15mA8.防止触电保证人身安全的必要措施：8.1、采取保证按地和保护接零，采用安全电压装设触电保安器。8.2、电工作业时的安全用具，例如绝缘棒、绝缘夹钳、绝缘手套、绝缘靴、绝缘站台、绝缘垫、绝缘毯、验电器等是防止触电，保证人身安全必须采用的工具。8.3、管理方面建立工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度等都是必要措施。8.4、在全部停止或部分停电的电气设备上工作必须完成停电、验电、装设接地线、悬挂标志牌和装设遮拦等措施。8.5、万一发生人身触电事故后，保证镇静。首先解脱电源对触电者迅速诊断，对心肺骤停的触电者进行心肺复苏的急救措施，并立即通知医疗机构救治。
