福建某高层住宅楼工程临时围挡施工方案(附示意图).doc

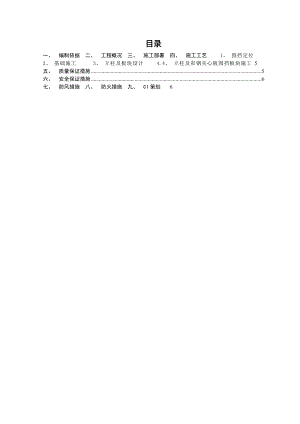

目录一、 编制依据二、 工程概况三、 施工部署四、 施工工艺 1、 围挡定位 2、 基础施工 3、 立柱及板块设计 4.4、 立柱及彩钢夹心板围挡板块施工5五、 质量保证措施5六、 安全保证措施6七、 防风措施八、 防火措施九、 CI策划6一、 编制依据1、 某某省建筑安装工程安全文明施工管理办法2、 某某建设工程设计院有限公司提供的地质勘查报告3、施工图纸及相关技术规程二、 工程概况正荣·金融财富中心项目住宅一期位于莆田市荔城区荔园路与天妃路交叉口南侧，南临滨溪路，住宅一期由10栋30至37层的高层建筑组成。项目总占地55926.56，总建筑面积.12 ，地下室建筑面积5.6707万，地上建筑面积18.0111万 。三、 施工部署3.1、 人员配备配备安全员、安装工、焊工、杂工等3.2、 主要机械设备电焊机：2台切割机：2台振捣棒：2套扳 手：4把铁 锤：4个3.3、 测量工具水准仪一台，经纬仪一台，水准尺三套，盒尺五把，卷尺五把。3.4、 工期要求 接到开工通知后10天内完工。四、 施工工艺4.1、 围挡定位根据前期上报并审批的施工平面布置图，对临时围挡进行测量定位，放线后请监理与业主予以确认，与图纸不符部位及时进行调整。4.2、 基础施工考虑到莆田台风活动频繁，年平均影响莆田市的热带气旋有4-5个，每年5月开始就可能受到热带气旋（台风）的严重影响，故出于安全考虑，围挡需没隔2.87m加设混凝土基础。首先，根据测好的围挡位置线及设计图纸要求，施工围挡基础；基础截面形式及尺寸，见下图。在未硬化的施工场地内按围挡位置线开挖500X500X400mm的基础槽，待验收合格后，开始浇筑C20混凝土基础，并预留28的钢筋(外露100mm，插入200mm)，以便后面安装围挡立杆。浇筑过程中严格按照技术交底施工。浇筑完毕后，及时覆盖并养护。施工中可根据施工具体情况相应增加其他稳固围挡措施。临时围挡及围挡加固措施见下图。 图a 围挡基础剖面及支护剖面 4.3、 立柱及板块设计施工围挡采用50mm厚外白内蓝轻质双层彩钢夹心板，高度2.0m，围挡顶部设置压顶条，底部地面采用500mm×500mm×400mm的混凝土基础,基础底部设100mm厚C15混凝土垫层，每隔2.87m设一根锚入于地面的双C80型钢立柱，砼路面立柱底部与150mm×230mm×5mm钢板焊接，钢板采用四个13mm10膨胀螺栓锚固定基础面，保证围挡稳固、整齐、美观。4.4、 立柱及彩钢夹心板围挡板块施工待基础混凝土达到一定强度后，将型钢立柱底部以每隔2.87m间距与钢板焊接，钢板采用膨胀螺栓锚固于混凝土基础上，焊接完毕后，对焊接情况进行验收，合格后进行板块安装。依次安装每个版块，将围挡板块嵌入双C80型钢并固定后，彩钢夹心板上方用型钢密封，铁皮两端与立柱之间缝隙焊接牢固。五、 质量保证措施1. 组织措施。建立健全各项质量检验检查制度，建立质量管理体系，明确各级质量责任。建立严格的自检制度，保证工序合格。2. 加强宣传教育力度。“质量是企业的生命，安全是生命的保障”，提高每个职工的质量意识。3. 建立奖罚制度，把质量和经济挂钩。4. 严格把好材料和成品构件质量关。六、 安全保证措施1. 针对工程特点及“安全第一，预防为主”的方针，上岗前对施工人员进行安全培训和安全技术交底，考核上岗。2. 严格执行国家建工总局发布的关于加强劳动保护工作的决定中提出的施工安全十项措施。3. 设专职安全检查员一名，负责施工现场的安全工作。七、 防风措施为了更有效的抵抗湖风，需对其进行加固。1. 柱与柱之间采用28钢筋牢固焊接，使围挡之间连接更紧密，整体受力，避免倒伏。2. 彩钢夹心板下方堆放沙袋，压住底边，防止底边被风吹裂。八、 防火措施1. 临时围挡搭建需分类、分组堆放，按防火要求设定间距。消防器材布局合理规范。2. 用电线路、电器设备必须由具备相应资质电工统一安装，并配置漏电保护器等防护器材，统一采用三相五线制，即TN-S标准。3. 建立、健全用电安全动火审批手续。易燃易爆物品管理“四定（定人、定职责、定岗位、定奖罚）”。九、 CI策划彩钢夹心板颜色为白色，每隔5-8块板设一中间标识和”繁体手书字体上下组合图形（蓝标黑字）。图形组合尺寸在0.5×0.6m（高×宽）之间，具体做法见下图。
