福建某高层商业住宅楼土方开挖及基坑支护施工方案(基坑降排水、附示意图).doc

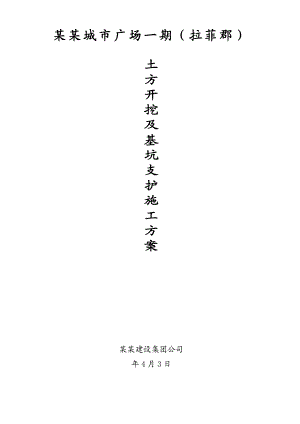

某某城市广场一期（拉菲郡）土方开挖及基坑支护施工方案某某建设集团公司年4月3日施工组织设计（施工方案）报审表 工程名称某某城市广场一期（拉菲郡）施工单位某某建设集团公司编制单位现报上 土方开挖施工方案 设计文件，请予以审查。主 编编制人工程项目部专业分包施工单位 （盖章）技术负责人 审核单位总承包单位审核意见：年 月 日 总承包单位 （盖章）审核人审批人审查单位监理审查意见：监理审查结论： 同意实施 修改后报 重新编制监理单位 （盖章）专业监理工程师日期：总监理工程师日期：目 录1编制依据12工程概况13 土方开挖34 基坑降排水55 工程桩的保护66 施工支护137 资源需求计划178 土方开挖及基坑支护进度计划189 安全技术措施1910 保证质量的技术组织措施1911 雨季施工措施2312 施工现场应急措施2313 环境保护管理及技术措施251 编制依据1、福建省地质工程研究院提供的地下室基坑支护工程图纸。2、福建岩土工程勘察研究院提供的岩土工程勘察报告3、嘉博（福建）联合设计有限公司桩基施工图4、建筑桩基技术规范（JGJ94-2008）5、建筑地基基础工程施工质量验收规范（GB50202-2002）6、砼工程结构施工质量验收规范（GB50204-2002）7、建筑工程项目管理规范（GB/T50326-2001）8、建筑工程施工质量验收统一标准（GB50300-2001）9、施工现场临时用电安装技术规范JGJ46200510、建筑施工安全标准JGJ599911、建筑边坡工程技术规范（GB50330-2002）2 工程概况某某城市广场一期（拉菲郡）工程位于福建长乐市航城街道龙门村，本工程由10栋3132层住宅，2栋2层配套用房带一层地下室组成。本工程建筑面积，其中地下室面积41197。本工程基坑支护安全等级为级，属于临时性支护，使用期限不超过1年。采用放坡+锚管+木桩支护的支护方式，东西两侧采用放坡+木桩支护方式，南北两侧采用放坡+锚管支护方式,详基坑支护平面图。本工程场地属长乐平原，为海岸阶地地貌单元。场地现为农田及荒地等，无紧邻已建建筑，场地内及场地周边地势较为平坦。本工程±0.000相当于黄海高程标高6.350m，现有场地标高为-2.949m，相当于黄海高程3.401m。本工程设有一层地下室，地下室底板相对标高为-5.6m，底板厚0.35m，垫层厚0.1m；基坑开挖至底板垫层底的深度约为2.4m-3m；地下室基础单桩承台高1m，双桩承台高1.55m，三桩承台高1.5m，基础开挖至承台底约3.4m-4.55m;地下室群桩承台基础高度为1.6m-1.85m 基坑开挖至承台底的深度约为4m-4.85m,电梯基础最深处约为5.8-6.65m；基坑开挖土方量约为m3。工程地质条件根据福建岩土工程勘察研究院提供的长乐市某某城市广场一期（拉菲郡）岩土工程详细勘察报告表明，按地层新老关系，场地岩土层自上往下分述为：-1素填土（Q4ml）：褐灰、灰黄等色，松散状态，稍湿。主要由粘性土和砂等组成，含碎块石、砖块约10%30%，粒径多为110cm，均匀性一般，新近堆填，厚度0.902.20米。粉质粘土（Q4al）：灰黄、浅灰等色，呈可塑软塑状态，湿。以粘性土为主的耕土，含少量植物根系，光泽反应较光滑，干强度、韧性中等较高，无摇震反应，局部相变成粘土，厚度0.31.8米。淤泥（Q4mc）：深灰色，流塑软塑状态，饱和。主要由粘、粉粒组成，含有机质及腐植质，偶见朽木、植物根系等，局部夹有少量粉细砂，具腥臭味，污手，干强度、韧性中等，光泽反应较光滑，无摇震反应，局部相变成淤泥质土。该层各钻孔均有分布，厚度8.225.10米。粉质粘土（Q4al）：灰黄、浅灰、灰绿等色，呈可塑硬塑状态，湿。主要由粘性土组成，含中粗砂约520%，光泽反应较光滑，干强度、韧性中等较高，无摇震反应，局部相变成粘土、粉土。该层各钻孔均有分布，厚度4.220.7米。场地水文地质条件本工程场地位于长乐市，施工场地地下水主要为上层滞水和承压水类型，地下水主要赋存于：1.-1杂填土中的上层滞水。该层透水性强，富水性较好，水量大，直接受大气降水和地表补给2. 淤泥、粉质粘土透水性较差，富水性总体较差，表现相对隔水。总体上场地内地下水主要受大气降水的垂直下渗补给及相邻含水层侧向迳流补给，通过蒸发及侧向迳流排泄。根据调查，施工场地下水位埋深黄海标高1.443.46米（即相对标高-6.29米至-8.31米）。3 土方开挖 施工区段土方开挖分二个施工区段，每个区段采用4台大型挖掘机，共8台。计划分三层开挖，第一层从自然地面（即-2.949m）至-4.949m；第二层从-4.949m至-5.85m（垫层底标高为-6.05m），预留20cm人工开挖整平；第三层从-5.85m至承台底采用挖掘机机械开挖，预留20cm厚土方采用人工开挖及修边清理。二个施工区域基坑平面方向由东西两侧向中间分段开挖，从南北两端出口退土。（详附图）施工方法土方开挖通过测量放线，定出基坑开挖的边线及放坡的距离，挖掘机由东向逐步向北开挖，开挖顺序及长度、深度应考虑到基坑边坡的要求。基坑、地梁、承台土方均采用大放坡开挖，放坡系数为1:1.5。机械开挖过程中，注意基坑边坡面的倾角以及对工程桩的保护，挖出的土方立即由自卸汽车运走。当开挖至-5.75m标高后，采用人工挖土修整，开挖好后应立即进行垫层施工，如不能进行下道工序，应预留2030cm一层土不挖。当大面积的基坑承台土方开挖完成后，挖掘机退场，剩余土方全部由人工开挖修整。为确保工期，挖土及回填土工人计划50人，并利用塔吊进行土方的垂直运输。基坑开挖至基底时，应及时做100mm厚混凝土封底，进行地下室施工，地下室侧墙施工完成后，应及时在地下室外侧四周均匀分层回填。基坑采取分段开挖，土方施工应挖好一段浇筑一段垫层，并在基槽两侧挖排水沟，以防地面雨水流入基槽，同时应检查边坡情况，以防坑壁受水浸泡而造成塌方。机械施工要求通过测量放线，定出基坑分区分段开挖的边线、放坡尺寸、挖掘机开行路线。各区段之间的临时边坡应采用1:1.5放坡，边坡剖面形式见示意图。挖掘机开挖路线及停机面应避开工程桩位置，日间停置点应远离边坡（距离大于10m），且挖掘机相互间距离应大于15m。机械开挖过程中，注意基坑边坡倾角、一次开挖深度的控制以及对工程桩的保护，挖掘机作业时应有专人负责指挥、看护。机械开挖前，应对照打桩记录，明确开挖范围内工程桩具体位置和沉桩标高。工程桩周边1.5m半径内土体应由人工开挖；工程桩密度大的群桩土体，其桩间土应全部采用人工开挖。自然地面及基坑内的车行道路应铺设400500mm厚防陷层（炉渣、碎砖、块石等），宽度为35m，小型挖掘机、自卸汽车上下基坑的坡道，应先暴露坡道土体内的工程桩，截桩后重新回填修坡，并修筑防陷层。机械挖土过程中，要配备足够人工配合修坡清槽、开挖临时排水设施等。机械开挖土方与人工清底应轮换工作面，确保配合施工的安全。土方人工开挖预留200mm厚土方采用人工挖土，开挖好后应立即进行截桩及垫层施工。基坑内人工挖土部分采用人工传递或以塔吊吊斗转运至北向基坑边，夜间由反铲挖掘机装车外运人工开挖桩周土体，应一次性连续开挖至分层开挖深度；边坡内的工程桩桩周土方开挖应根据工程桩所处位置留置折线形边坡（如上页图），不得仅暴露桩周单侧土体，并立即安排截桩（截桩应根据垂直分层开挖进度分次进行）。土方开挖注意事项开挖前要做好各级技术准备和技术交底工作，施工技术人员放样员要熟悉图纸，掌握现场测量控制点及水准点的尺寸，同甲方代表办理控制桩及标高线手续。土方开挖必须严格按施工方案的顺序进行，严禁乱挖以保证边坡受力均衡。施工中要配备专职放样人员进行测量控制，要及时复核轴线，将基槽开挖下口线测放到槽底，及时控制开挖标高，做到挖土工作面内，标高控制点不少于2个。开挖基坑边时尽量采用沟行，挖土机的开行中心线，要对准边坡下口线，要坚持先修坡后挖土的操作方法，特别是挖铲，否则将造成土斗翻滚，影响开挖质量。机械挖土过程中，要配备足够的人工，每台挖土机每班配备15人，随时配合清槽修坡将土堆在挖土机开挖半径内。确保工程质量，又可节省劳动力，提高工程效率。土方开挖至底板垫层底标高后逐一开挖承台、基坑土方，随即封底砌砖胎模及用人工回填砖胎模外砂土即形成“水平支撑”。认真执行技术质量管理制度，施工中要注意积累技术资料，如施工日记，设计变更记录，验桩验线记录。对地面裂缝措施：地面裂缝主要是地下水位降低所造成地面开裂，可用水泥砂浆或砼进行补缝处理或铺设钢板以及覆盖防水布，以防止地表水贯入，造成大面积滑坡开裂。施工监测与施工进度的协调：配合监测人员做好边坡、护坡的监测工作，实行动态管理，出现问题及时处理。4 基坑降排水现场情况据岩土工程勘察技术报告资料显示，本场地地下水类型主要为上层滞水和承压水类型，地下水主要赋存于杂填土层中的上层滞水；中砂层，卵石层中的承压水；淤泥、粉质粘土层中的孔隙潜水。地下水位标高约1.44m3.46m。降排水措施根据地质状况及地下水位情况，本工程拟采用明排与管井降水相结合的措施，以保证施工现场在无水状况下施工。排水系统设计对于地表水，采取“堵”和“疏”结合的办法。基坑边坡顶四周设置环行的排水沟，基坑东西北边采用波纹管D=500；坡度均按1.5埋设)，每隔35m设置一个排水井，以防地表水流入基坑。排水井大样详土方开挖剖面图。基坑底四周设置环行的排水明沟，每隔30m距离设一个集水井，再用水泵将地下水排出基坑外；5 工程桩的保护1.在土方开挖时应注意,避免机械碰撞,防止工程桩倾斜或拆断；2.在机械开挖深度范围内，碰到实际桩顶标高比设计桩顶标高高1.5m的工程桩时，应先对未送到位的工程桩撒白灰线或插放明显的标志，并派人员跟踪指挥，工程桩周边的土应先采用人工开挖，并及时将比设计标高高的工程桩砍掉，然后再采用挖掘机开挖，严禁在上述工程桩未进行处理时采用挖掘机直接开挖，并严禁挖掘机碰撞工程桩，以免引起断桩或桩位移。开挖过程中还应防止边荷和机械行驶对此类桩的影响。场内临时道路为3m宽800mm厚碎砖、块石防陷层,基坑内临时道路尽量设置在没有工程桩的土层上，以免挤压工程桩。 6 施工支护a.工艺流程土方开挖 立面修整 锚管设置 绑扎钢筋网片排水管设置 配置混凝土进行喷射混凝土作业 混凝土面层养护b.喷锚施工顺序及要求1. 开挖第一层喷锚位置土方，打入第一排锚管挂钢筋网，喷射面层。2. 待第一层喷锚支护砼强度达到设计要求后，开挖第二层喷锚位置土方，打入第二排锚管并注浆，挂钢筋网，喷射混凝土面层。3. 依此类推，分层开挖，分层支护至设计标高。4. 开挖过程中应防止碰撞支护结构或扰动基坑底原状土，坡面及坑底预留200用人工开挖或修坡。开挖至设计标高时，随挖随即浇捣垫层。1、锚杆支护1）成孔采用48×3.0钢管，端部与角钢焊接封堵成锥形，直接倾斜20°强力打入土层作为锚管支护。锚管间距1000mm，长度为6000mm、9000mm，管壁设置出浆孔眼并焊角钢倒刺，在管周沿长度方向每隔50cm开设2个孔，孔直径58mm，用电焊机点焊成孔。锚管的连接应采用对接焊接，并在接头处拼焊不少于3根120mm12的加强筋。锚管支护立面道数详剖面图。锚管用锚管机直接击入支护土层中,孔深允许偏差小于50mm,孔距允许偏差小于100mm,倾斜角允许偏差小于5°。成孔前定出孔位并作出标记和编号，成孔过程中做好成孔记录，按编号逐一记载取出的土体特征、成孔质量、事故处理等。并将取出的土体与初步设计时所认定的加以对比，有偏差时应及时修改锚管的设计参数。钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即处理。2）注浆P.O浆前要用清水清洗管体,直到管内流出清水为止,采用孔口密封注浆工艺,灌注水泥净浆,标号为P.O42.5，水灰比0.5，注浆压力0.50.8MP。应做好上层滞水层的排水，在坡顶坡脚应做好排水措施，必要时在基坑坡面设排水管，以减少侧向水压力2、铺设钢筋网分层分段铺设钢筋网, 8200*200钢筋网应牢固固定在边壁上,边壁上的钢筋网延伸至地表面,长度为0.5m,钢筋网搭接采用绑扎,上下段钢筋网搭接长度大于300,水平方向搭接20d,加强筋焊接接缝长单面焊大于10d,双面焊大于5d,绑扎搭接长度大于45d。3、排水管设置喷锚坡面设置单排50间距2米，L=500PVC泄水管，泄水管500mm埋入土中的部分每隔40mm布三个孔，孔眼呈120º布置，孔眼梅花型布好后，外包2层土工布。以便将喷设混凝土面层后的积水排出，以避免土体处于饱和状态并减轻作用于面层上的静水压力。 4、喷射混凝土：P.O凝土采用早强型硅酸盐水泥，标号为P.O42.5，喷射混凝土配合比为1:2:2(水泥:砂:石)细石混凝土(重量比),石子粒径为510mm，并掺速凝剂,水泥砂浆强度不低于20MPa，喷射混凝土强度等级C20.厚度为8cm。喷射混凝土前，应对机械设备、风、水管路和电路进行全面检查及试运转。喷射混凝土顺序应自上而下，喷头与受喷面距离宜控制在0.61.0米范围内，一次喷射厚度不宜小于40mm。射流方向垂直指向喷射面。但在钢筋部位应先喷钢筋后方，然后再喷填钢筋前方，防止钢筋背面出现空隙。为保证施工时的喷射混凝土厚度达到规定值，在边壁面上垂直打入短的钢筋段作为标志。5、混凝土面层养护喷射混凝土终凝后2h应浇水养护,保持混凝土面湿润,养护期不少于5-7天,注浆体与喷射混凝土面层强度达到设计强度80%后方可开挖下层土方及下层土钉施工。对混凝土强度的检验，试块应在砼浇筑地点制备，并以实体同条件养护的试件强度为依据，对砼强度的取样、检验按现行有关标准的规定进行。6、质量要求（1）锚管采用抗拉试验检测承载力，同一条件下，试验数量不少于土钉数量的1，且不应少于3根，极限抗拉拔力应符合设计标准。（2）喷设混凝土面层厚度采用钻孔检测，钻孔数宜每100平方米一组，每组不少于3点。6 施工基坑监测方案及实施计划1.地下室基坑支护结构安危关系到本工程的安全，还关系到附近建筑物和城市管线及道路设施的保护等，因此必须采取信息化施工的方法对基坑施工的全过程进行监测。监测未到位不得开挖。监测项目在开挖前应测得初始值。2.监测主要内容：.坡顶水平位移：在支护坡顶以及基坑周边重要管线的边上每隔1520m布置一个水平观测点，以观测土方开挖及地下室施工对周围土体的影响。.坡顶竖向位移：在支护坡顶，以及2倍基坑开挖深度范围内德重要地下管线或道路，每隔1520m布置一个沉降观测点，以观测土方开挖及地下室施工对基坑周边环境的影响。.深层水平位移：沿基坑周边布置48根测斜管，以监测基坑围护桩及边坡的深层水平位移。锚杆内力：每层锚杆选3根，共48根以测定锚杆内力变化，每根杆体上的测试点设置在锚头附近地下水位观测孔：在基坑周边每隔20m30m布置一根水位观测管，以观测基坑开挖对周边地下水变化的影响。观测管的埋设深度为810m周边建筑倾斜和水平位移：对基坑边缘以外13倍基坑开挖深度范围内需要保护的建筑物进行监测。周边建筑物、地表裂缝：对基坑周边建筑及地表选定时肉眼观察是否出现裂缝，当出现裂缝时应采用裂缝仪进行观测。周边管线变形监测：监测点布置在管线的节点、转角点和变形曲率较大的部位，具体位置和数量现场情况确定。3.观测频率开挖深度5m时，每2天观测1次；开挖深度5m时，每天观测1次；底板浇筑后7天内，每天观测1次；714天内，每2天观测1次；1428天内，每5天观测1次；28天后每周观测1次。施工至±0.00且地下室外回填完毕、周边建筑物沉降稳定，再观测1次即告结束。初始位移观测不少于2次。当出现下列情况之一，必须提高监测频率.监测数据达到报警值。监测数据变化较大或者速率加快。超深、超长开挖或未及时加支撑等违反设计工况施工。支护结构出现开裂。基坑附近地面荷载突然增大或超过设计值。周边地面突发较大沉降或出现严重开裂。基坑底部、侧壁出现管涌、渗漏或流砂现象。出现其他影响基坑及周边环境安全的异常情况。临近建筑突发较大沉降，不均匀沉降或出现严重开裂。存在勘察未发现的不良地质。基坑周边大量积水，长时间连续暴雨、市政管道出现泄漏。 4监控预警指标（1）坡顶最大水平位移已大于基坑开挖深度的0.2%或者总位移量超过25mm，或其水平位移速率已达到2mm/d或连续三日超过该数值的70%。（2）坡顶竖向位移已大于基坑开挖深度的0.1%或者总位移量超过10mm，或其竖向位移速率已达到2mm/d或连续三日超过该数值的70%。（3）深层水平位移已大于基坑开挖深度的0.6%或总位移量超过50mm，或其水平位移速率已达到2mm/d或连续三日超过该数值的70%。（4）基坑周边地表竖向位移总量已超过25mm，或其竖向位移速率已达到2mm/d或连续三日超过该数值的70%。（5）建筑整体倾斜度累计达到2或倾斜速度连续3天大于0.0001H/d（H为建筑承重结构高度）当出现下列情况之一时，必须立即进行危险报警，若情况严重，立即停止施工，并对基坑支护结构和周边建筑（或构筑物）采用应急措施。（1）监测数据达到监测报警的累计值（2）基坑支护结构和周边土体的位移值突然明显增大或基坑出现流砂、管涌、隆起、陷落或较为严重的渗漏等。（3）基坑支护结构的支撑体系出现过大变形、压屈、断裂等现象。（4）周边建筑的结构部分、周边地面出现较严重的突发裂缝或危害结构的变形裂缝（5）周边管线变形突然明显增长或出现裂缝、渗漏等。（6）根据当地工程经验判断，出现其他必须进行危险报警的情况7 资源需求计划1根据建筑单位对工期、质量、安全的要求，以及本工程设计技术特点，结合我司的机械设备能力，施工机械设备准备及调配计划列出主要施工机械表 主要施工机械表序号机械（设备）名称型号规格数量(台)产地功率(KW)1挖掘机PC2008日本742小型挖掘机WY-4.24日本3运土汽车20上海4空压机10.5m3/min15混凝土喷射机PHZ-52无锡6电焊机BX6-20017钢筋调直机Q4-141杭州11.68砼搅拌机JE-3502福建17.259水泵PS4-6010浙江38 土方开挖及基坑支护进度计划本工程土方开挖及基坑支护计划60天完成。分2个区段施工 工期项目 土方开挖及基坑支护进度计划3691215182124273033363942454851545760区基坑支护区土方开挖区基坑支护区土方开挖2.劳动力需求量计划施工劳力进场计划表序号工 种高峰人数进、退场时间1挖土工402012.32012.52放线工82012.32012.53喷锚班组2组2012.32012.54钢筋工102012.32012.59 安全技术措施土方开挖前要做各级技术安全交底工作。书面交底和会议交底，根据工程施工机械多，配合工种多，土质条件差以及运土路线复杂等特点制订安全措施，组织职工贯彻落实，并定期开展安全检查。现场施工机械多、配合工种多、特别是第二层开挖，工作面狭窄，各工种要遵守安全操作规程，注意相互间的安全，施工机械不要撞击工程桩，机械开挖土方与人工清底采用轮换用工作面，确保配合施工的安全。挖槽土场出入口要设安全岗，配备专人指挥车辆。汽车司机要遵守交通法规和有关规定。要遵守本地区工地卫生市容的管理有关规定，汽车驶出现场前配备专人，检查装土情况。关好车槽，以防途中撒土，影响市容卫生。本工程基坑开挖较深、宽度大、地质情况复杂，机械开挖边坡严禁陡峭，并及时进行坡面加固，要密切观察边坡段的情况，发现问题及时采取保护措施。基坑周边堆放物不得超过允许荷载10kPa，严禁将土方随意堆于基坑四周造成的围护超负荷受力。基坑边四周设置钢管防护栏杆。对局部塌方现象，可用砂袋堆砌，保证土体不崩塌，同时加强基坑底部的抽排水。10 保证质量的技术组织措施1.根据本工程施工的特点和我司的质量管理模式，我们将管理质量体系进行全面、全员、全过程的管理和控制，确保质量管理目标的实现。达到国家或专业质量检验评定标准，一次交验合格率为100%1.质量检查程序对施工质量的控制，关键在于原材料的质量控制和施工过程的工艺、操作的控制。把好施工过程的质量，就从根本上控制了工程质量，减少了人为的浪费和返工，从而也为企业提高了经济效益。1.1 主要材料的质量检查程序 对于重要物资、大批量采购物资以及对工程最终质量有影响的物资。应按以下工作流程进行采购质量检查。入库主要材料验证和检验；1)检查产品质量证明文件、进货单；2)检查外观质量，检验产品标牌、型号、几何尺寸；3)计量或点收产品数量。重要的工程物资要按相应的国家标准和行业主管部门的规定进行验证。有产品质量文件的材料、如钢材、水泥材料等在没有接到质量保证书或经验证质量不合格的，禁止供应使用。产品质量保证书由材料员进行验证，验证合格符合要求的由技术内业员负责登记，保管。验证发现质量证明文件内容有问题，应对该批物资进行取样验证。1.2施工过程质量检查程序施工过程质量检验工作程序：过程质量检验主要包括班组自检、质检员专职检、专业施工员间交接检、监理、建设单位参与的隐蔽工程检验、公司定期检验，检验批、分项、分部评定等程序：班组自检施工员应依照作业指导书、规范、规程和图纸设计要求等在工序开始施工前以书面形式对班组进行操作工艺，施工方法、次序等技术交底，班组应严格按照技术要求进行施工，在工序施工过程，专业施工员应时刻对班组操作工艺，施工方法进行监督检查和指导；在施工工序完成后，专业施工员应组织班组长及操作者按验评规范进行自检，做好自检记录。质检员专职检专业施工员组织的自检合格后，由施工员整理好相关的质保资料提交质检员检查。在项目技术负责人组织下，质检员会同施工员，班组长按照验收规范要求进行专职检验。专职检验合格后，才能转入下道工序施工。同时应做好专职检记录，并将质保资料交技术内业员保管。交接检在施工过程中，开展“三工序”活动，即“检查上道工序，保证本道工序，服务下道工序”，实现对工序检验的控制。工序转换应在自检、专职检合格手续基础上，由本道专业施工员组织下道工序专业施工员、班组长及相关专业的施工员进行交接检验和交底，并办理交接手续、填写工序自检、专职检、交接检记录在不同工种进行交接和转换时，应办理交接会签手续，填写会签单。如砼浇筑前的会签。隐蔽工程检验隐蔽工程在隐蔽前，应由质检员先行检验。检验合格后，由施工员填写报验单，向监理（业主）申请报验，经监理（业主）代表验证同意后，办理隐蔽工程验收记录的签证手续，而后方可隐蔽。技术复核在每一个施工过程中，均要对轴线和标高以及预埋件等进行技术复核。由施工员进行放样，质检员随后进行复核。复核的具体情况应记录在技术复核记录表中，未经技术复核或检查不合格的不得予以放行。(2)质量验收标准土方开挖工程质量检验标准项序项目允许偏差(mm)检验方法柱基基坑基槽挖方场地平整管沟地（路）面基层主控项目1标高-50±30-50-50水准仪2长度、宽度（由设计中心线向两边量）+200-50+300-150+100经纬仪，用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度20202020用2m靠尺和锲形塞尺检查2基底土性设计要求观察或土样分析喷锚支护工程质量检验标准项目序号检查项目允许偏差或允许值检查方法单位数值主控项目1锚杆长度mm±50用钢尺量2锚杆锁定力设计要求现场实测一般项目1锚杆位置mm±100用钢尺量2钻孔倾斜度º±5测钻机倾角3浆体强度设计要求试样送检4注浆量大于理论计算浆量检查计量数据5墙体强度设计要求试样送检11 雨季施工措施基坑深度大，遇水积水多，采取坑内有组织抽水、排水，基坑边组织截水、疏水。现场配备足够数量的潜水泵将临时集水坑中的水排入沉淀池后排入市政管网。另外配足够的防水雨布，保证地下室封底砼施工遇雨时可有效遮护。做好大雨来临前的检查工作，及时认真整改存在的隐患，做到防患于未然，雨季施工期间要组织昼夜值班，做好记录。 加固临时设施，大标志牌，临时围墙等处设警告牌。 安排好应急疏散通道及安全集结中心。 地下室施工期间，基坑四周排水明沟应定期清理，防止地表雨水直接汇入基坑，冲刷边坡；基坑底降水井内的水泵及时抽、排水，以防雨水浸泡、扰动基底。 雨天作业必须设专人看护边坡，存在险情的地方未采取可靠安全措施之前禁止作业施工。 检查机械防雷接地装置是否良好，各类机械设备施电气开关应做好防雨准备。大风雷雨天气应切断电源，以免引起火灾或触电伤亡事故。风雨过后，要对现场的临时设施、用电线路等进行全面检查， 当确定安全无误后方可继续施工。 大雨天气或连绵阴雨天气，抢险救灾队伍应集结待命，统一指挥，随时准备排除危险隐患。12 施工现场应急措施根据本工程的特点及施工工艺的实际情况，认真的组织了对危险源和环境因素的识别和评价，特制定本项目发生紧急情况或事故的应急措施，开展应急知识教育和应急演练，提高现场操作人员应急能力，减少突发事件造成的损害和不良环境影响。其应急准备和响应工作程序见下图：1.设置应急措施施救小组：组长：2.场内保证有一台挖土机可以随时调用，如发现开挖后，坡顶位移呈大趋势且不收敛，立即用挖土机挖土向坡角回填，直至位移稳定后再采取加固措施然后再继续开挖，平时备好600个编制袋，其中200个预先装好砂，一旦发现位移增大且不稳定时，可用砂袋回填反压，并及时疏散相关人员。3.由于施工期间正值雨季汛期，突降大雨或暴雨时，立即起动备用水泵抽水，并安排专人不间断观察基坑的稳定情况，来不及喷锚的边坡要及时覆盖塑料薄膜进行保护。本工程基坑四周挖排水明沟及集水井，使基坑内的积水由排水明沟汇集到集水井，用潜水泵将水从集水井内抽入截水沟，经沉淀后，再由沉淀池流入现场的排水沟内排走。排水沟保持疏通，严禁基坑积水，并设专人进行排水工作。施工现场一旦因台、暴雨而发生事故，事故发现人员应立即设法报告项目经理和安全员，并以最快速度抢救伤员和受损害物质。4.应急资源的准备是应急救援工作的重要保障，项目部应根据潜在事故性质和后果分析，配备应急救援中所需的消防手段、救援机械和设备、交通工具、医疗设备和药品、生活保障物资。1）、根据本工程潜在事故的性质和后果分析，现场成立各应急救援小组；2）、现场配备应急救援所需的工具设备，如口罩、灭火器、水桶、砂子等；3）、现场配备医疗设备和药品，如急救担架、急救医药箱、氧气袋、绷带等；4)、通讯、照明器材：电话、手机、对讲机、手电筒5)、交通工具： 现场长期配备工具车辆，以防止突发事件。 6)、定期检查、维护与更新应急资源，保证始终处于完好状态。主要应急机械设备储备表 序号材料、设备名称单位数量规格型号主要工作性能指标现在何处备注1小型挖掘机辆4WY-4.2斗容量0.2m3现场2挖掘机辆8PC200斗容量1.6m3现场3机动翻斗车辆2FC-1斗容0.75m3现场4对讲机台10GP88S现场5砂袋袋600现场500个装好砂6水泵台10现场5、教育、训练为全面提高应急能力，项目部应对抢险人员进行必要的抢险知识教育，制定出相应的规定，包括应急内容、计划、组织与准备、效果评估等。公司每年进行两次应急预案指导，必要时，协同项目部进行应急预案演练。6应急响应预案的起动时机：当桩顶或坡顶的水平位移大于开挖深度的3时、或桩顶或坡顶水平位移突然加大、突降大雨或暴雨时应立即起动应急预案。现场管理人员根据出现的险情或有可能出现的险情，迅速逐级上报，次序为现场、办公室、抢险领导小组、上级主管部门。由综合部收集、记录、整理紧急情况信息并向小组及时传递，由小组组长或副组长主持紧急情况处理会议，协调、派遣和统一指挥所有车辆、设备、人员、物资等实施紧急抢救和向上级汇报。事故处理根据事故大小情况来确定，如果事故特别小，根据上级指示可由施工单位自行直接进行处理。如果事故较大或施工单位处理不了则由施工单位向建设单位主管部门进行请示，请求启动建设单位的救援预案，建设单位的救援预案仍不能进行处理，则由建设单位的质安室向建委或政府部门请示启动上一级救援预案13 环境保护管理及技术措施1.水污染的保护措施现场所排施工污水进入下水道之前应先集中经过临时沉淀池过滤后方可排入市政管道，防止堵塞下水道。严格控制排放水的质量标准，工地及时、定期处理沉淀池内沉淀物以便其顺利工作，施工现场设三个临时化粪池，生活污水经化粪池到污水池后方可排入市政排污管道。2.大气污染的保护措施建筑施工垃圾应及时清理，土方外运严禁随意滴、散、漏。在垃圾清运时适量洒水，减少扬尘对附近环境的污染。大门设高压水泵，对进出车辆进行清洗，防止污染道路及扬尘。实行门前卫生三包，材料运输车辆要申办通行证方可通行。材料运输要求采取一定的封闭措施，以防建筑材料掉落影响市容卫生。3.防止噪音污染的措施环保卫生及噪音的要求应严格按市环保部门的污染控制。
